产品介绍
GW510-4G 是一款应用于工业领域的无线通信网关，提供隔离RS485/隔离RS232/百兆以太网/光耦隔离DI/光耦隔离DO/继电器开关 接口，用以实现外部设备控制、数据采集、数据解析以及透传。上联可通过4G、以太网接入服务器或云端，实现对终端设备的控制及信息收集。设备温度等级、静电、EMC、振动等均符合工业等级标准，可以适用于多种工业级严酷环境，实现数据高可靠传输。
产品外观及接口
产品外观

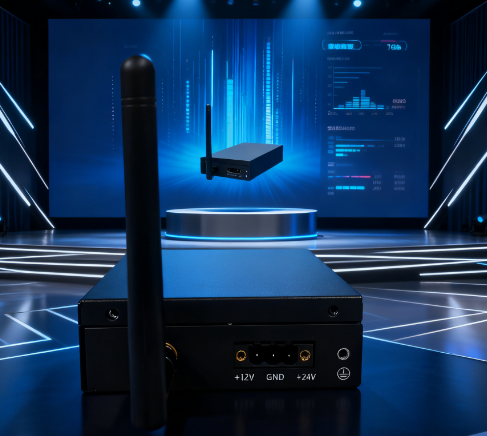

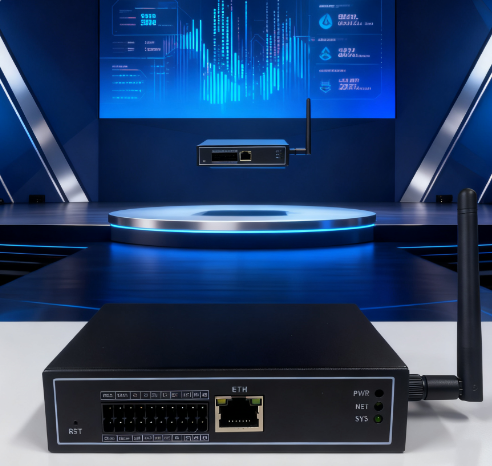

产品正侧图

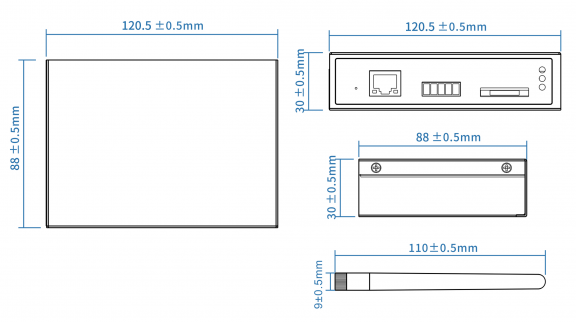

产品尺寸图
产品接口

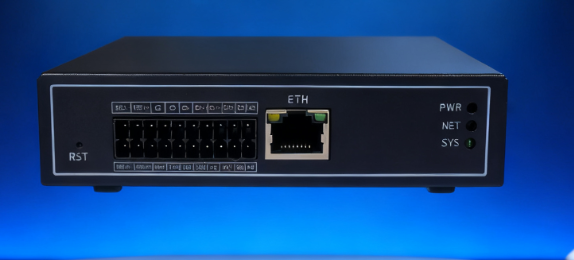

产品正面接口图
硬件接口 |
接口说明 |
|---|---|
ETH |
以太网接口，采用RJ45接口，支持10/100M |
RS232 |
3.81mm间距凤凰端子，可外接RS232设备 |
RS485 |
3.81mm间距凤凰端子，可外接RS485设备 |
PWR |
电源指示灯，红色 |
SYS |
系统指示灯，绿色 |
4G |
4G指示灯，绿色 |
RST |
按键，系统恢复功能 |

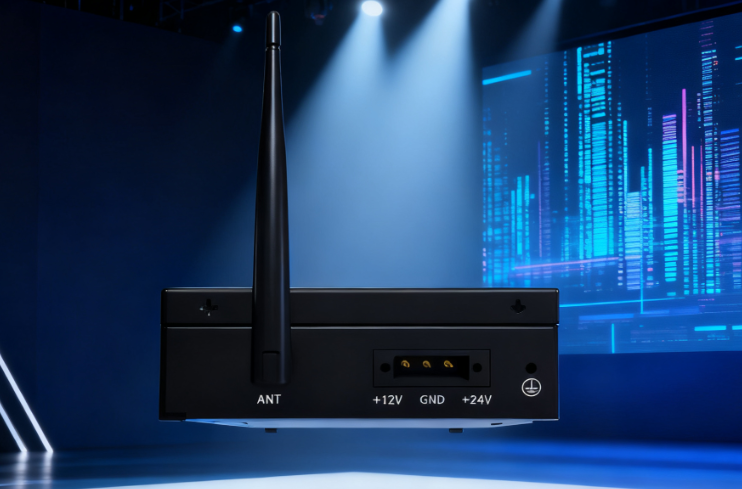

产品侧面接口图
硬件接口 |
接口说明 |
|---|---|
电源接口 |
3P凤凰端子（5.08间距）接口，12V电源输入 |
4G_ANTx |
标准SMA阴头天线接口 |
产品技术参数
产品型号 |
GW510-4G |
|---|---|
基本信息 |
|
处理器 |
Cortex-A35四核1.4GHz主频 |
内存 |
128MB |
存储 |
128MByte Flash |
4G |
LTE TDD:B34/ 38/ 39/ 40/ 41 |
LTE FDD:B1/ 3/ 5/ 8 |
|
电源供电 |
12V电源输入 |
工作温度 |
-20°C ~ 75°C |
存储温度 |
-40°C ~ 85°C |
物理外观 |
|
尺寸 |
120.5mm(长) x 88mm(宽) x 30mm(高)，不包括天线连接器尺寸 |
重量 |
|
机壳工艺 |
电解铝材质，喷漆哑黑工艺 |
固定方式 |
导轨安装 |
天线 |
外部棒状天线或吸盘天线（1根） |
软件特性 |
|
本地配置 |
可通过本地配置文件或配置工具对设备进行配置 |
以太网口 |
支持配置为 LAN 或 WAN 口 |
MQTT |
支持 MQTT 协议 |
Modbus |
支持 Modbus RTU/TCP 协议 |
UART |
支持直接收发串口数据 |
网络通讯 |
支持通过SDK直接收发数据 |
二次开发 |
基于Linux系统，客户可根据项目需求，进行上层应用二次开发 |

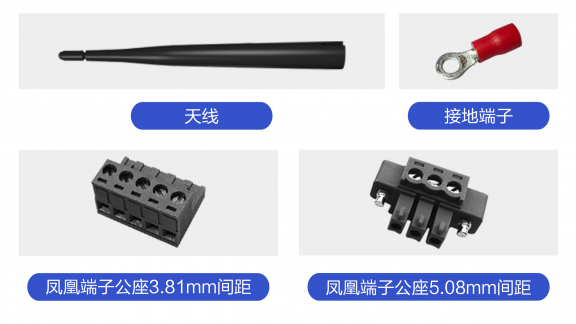

装箱清单
核心板介绍
硬件资源
MYZR-SSD2351-CB112核心板基于SSD2351处理器设计，集成处理器运行所需的核心电路，包括DDR内存、Flash存储、电源管理及时钟系统等关键器件，可直接作为产品主控模块使用。
处理器内部集成：
四核 ARM Cortex-A35 CPU
IVE 图像处理引擎
IPU 智能处理单元
音频处理器
视频输入输出模块
DDR 控制器
Ethernet MAC
安全加密引擎
丰富的片上外设资源
核心板规格
序号 |
参数 |
值 |
|---|---|---|
1 |
型号 |
MYZR-SSD2351-CB112 |
2 |
尺寸 |
26mm × 26mm |
3 |
PCB |
2层，沉金，邮票孔112Pin |
4 |
内存 |
DDR3/DDR3L 128/256MB |
5 |
存储 |
SPI Flash / NAND 128/256/512MB |
6 |
启动方式 |
SPI NOR / NAND、SD、eMMC、USB、UART |
核心板正反图
核心板尺寸图
核心板尺寸机械图【26mm × 26mm】
核心板命名规则及可选配置
核心板型号 |
命名规则 |
|||
|---|---|---|---|---|
MYZR-SSD2351-CB112 |
MYZR |
SSD2351 |
CB/EK |
112 |
明远智睿 |
MPU主控型号 |
封装 |
核心板引脚数 |
|
SSD2351D(内置内存128MB) |
||||
SSD2351Q(内置内存256MB) |
||||
可选配置 |
||||
内存：CPU内置内存128/256MByte |
||||
存储：SPI NAND FLASH 128/256/512MByte |
||||
例：MYZR-SSD2351-CB112-128M-128M |
||||
供电模式
功能 |
引脚标号 |
规格 |
说明 |
|||
|---|---|---|---|---|---|---|
最小 |
典型 |
最大 |
单位 |
|||
电源供电 |
5V_core |
3.14 |
3.3 |
3.46 |
V |
由底板供电 |
工作环境
参数 |
规格 |
说明 |
|||
|---|---|---|---|---|---|
最小 |
典型 |
最大 |
单位 |
||
工作温度 |
-20 |
25 |
70 |
℃ |
实测-20至70℃运行正常 |
启动配置
核心板支持多种启动介质，启动模式由开发板BOOT配置电路进行选择。
支持启动方式：
SPI NAND Flash
用户可根据实际应用需求选择对应的启动介质。
是否支持快启动及快启时间
项目 |
支持情况 |
时间 |
|---|---|---|
SSD2351 |
支持 |
快启动QT界面4S |
核心板/开发板功耗
类型 |
测试项目 |
|||
|---|---|---|---|---|
待机电流 |
满载功耗 |
|||
SSD2351核心板 |
100mA |
0.5W |
500mA |
2.5W |
SSD2351开发板 |
200mA |
1W |
1000mA |
5W |
注: 上面数值为电流值（mA），电压为5.0V，满载为全核跑满 |
||||
核心板贴片/安装示意图
信号定义
核心板引脚定义
Pin NO. |
Pin Name |
功能描述 |
管脚电压 |
|---|---|---|---|
1 |
GPIOE_07_UART5_TX |
UART5_TX |
3.3V |
2 |
GPIOE_06_UART5_RX |
UART5_RX |
3.3V |
3 |
GPIOE_09_I2C2_SCL |
I2C2_SCL |
3.3V |
4 |
GPIOE_12_ETH_RXD0 |
RXD0 |
3.3V |
5 |
GPIOE_10_I2C2_SDA |
I2C2_SDA |
3.3V |
6 |
GPIOE_11_ETH_COL |
COL |
3.3V |
7 |
GPIOE_13_ETH_RXD1 |
RXD1 |
3.3V |
8 |
GPIOE_14_ETH_TX_CLK |
TX_CLK |
3.3V |
9 |
GPIOE_15_ETH_TXD0 |
TXD0 |
3.3V |
10 |
GPIOE_16_ETH_TXD1 |
TXD1 |
3.3V |
11 |
GPIOE_17_ETH_TX_EN |
TX_EN |
3.3V |
12 |
GPIOE_18_ETH_MDIO |
MDIO |
3.3V |
13 |
GPIOE_19_ETH_MDC |
MDC |
3.3V |
14 |
EMMC_RST_PWM_P4 |
EMMC_RST_PWM_P4 |
3.3V |
15 |
EMMC_CLK_PWM_N(4) |
EMMC_CLK_PWM_N(4) |
3.3V |
16 |
EMMC_DS_GPIO |
EMMC_DS_GPIO |
3.3V |
17 |
EMMC_CMD_GPIO |
EMMC_CMD_GPIO |
3.3V |
18 |
EMMC_D3_GPIO |
EMMC_D3_GPIO |
3.3V |
19 |
EMMC_D4_PWM_OUT(14) |
EMMC_D4_PWM_OUT(14) |
3.3V |
20 |
EMMC_D0_GPIO |
EMMC_D0_GPIO |
3.3V |
21 |
EMMC_D5_PWM_OUT(15) |
EMMC_D5_PWM_OUT(15) |
3.3V |
22 |
EMMC_D1_GPIO |
EMMC_D1_GPIO |
3.3V |
23 |
EMMC_D6_PWM_OUT(16) |
EMMC_D6_PWM_OUT(16) |
3.3V |
24 |
EMMC_D2_PWM_P(5) |
EMMC_D2_PWM_P(5) |
3.3V |
25 |
EMMC_D7_PWM_N(5) |
EMMC_D7_PWM_N(5) |
3.3V |
26 |
GPIOA_12_MSPI0_CZ0 |
SPI_CZ |
3.3V |
27 |
GPIOA_13_MSPI0_CK |
SPI_CLK |
3.3V |
28 |
GPIOA_15_MSPI0_MISO |
GPIOA_15_MSPI0_MISO |
3.3V |
29 |
GPIOA_14_MSPI0_MOSI |
GPIOA_14_MSPI0_MOSI |
3.3V |
30 |
GPIOA_17_UART4_TX |
UART4_TX |
3.3V |
31 |
GPIOA_16_UART4_RX |
UART4_RX |
3.3V |
32 |
GPIOA_18_GPIO |
GPIOA_18_GPIO |
3.3V |
33 |
GPIOA_19_GPIO |
GPIOA_19_GPIO |
3.3V |
34 |
OUTP_RX0_CH2_FUART2_RX |
UART2_RX |
3.3V |
35 |
OUTN_RX0_CH2_FUART2_TX |
UART2_TX |
3.3V |
36 |
OUTP_RX0_CH0_FUART1_TX |
UART1_TX |
3.3V |
37 |
OUTN_RX0_CH0_FUART1_RX |
UART1_RX |
3.3V |
38 |
OUTP_RX0_CH3_FUART2_CTS |
UART2_RX |
3.3V |
39 |
OUTN_RX0_CH3_FUART2_RTS |
UART2_RX |
3.3V |
40 |
OUTP_RX0_CH1_FUART1_CTS |
UART1_RX |
3.3V |
41 |
OUTN_RX0_CH1_FUART1_RTS |
UART1_RX |
3.3V |
42 |
OUTP_TX0_CH1_MIPITX_D1P |
OUTP_TX0_CH1_MIPITX_D1P |
1.8V |
43 |
OUTN_TX0_CH1_MIPITX_D1N |
OUTN_TX0_CH1_MIPITX_D1N |
1.8V |
44 |
OUTP_TX0_CH0_MIPITX_D0P |
OUTP_TX0_CH0_MIPITX_D0P |
1.8V |
45 |
OUTN_TX0_CH0_MIPITX_D0N |
OUTN_TX0_CH0_MIPITX_D0N |
1.8V |
46 |
OUTP_TX0_CH2_MIPITX_CKP |
OUTP_TX0_CH2_MIPITX_CKP |
1.8V |
47 |
OUTN_TX0_CH2_MIPITX_CKN |
OUTN_TX0_CH2_MIPITX_CKN |
1.8V |
48 |
OUTP_TX0_CH3_MIPITX_D2P |
OUTP_TX0_CH3_MIPITX_D2P |
1.8V |
49 |
OUTN_TX0_CH3_MIPITX_D2N |
OUTN_TX0_CH3_MIPITX_D2N |
1.8V |
50 |
GND |
GND |
0V |
51 |
OUTP_TX0_CH4_GPIO |
OUTP_TX0_CH4_GPIO |
1.8V |
52 |
OUTN_TX0_CH4_GPIO |
OUTN_TX0_CH4_GPIO |
1.8V |
53 |
PM_SAR_GPIO |
SAR_GPIO |
3.3V |
54 |
PM_PWM0_OUT |
PWMPM_PWM0_OUT_OUT |
3.3V |
55 |
PM_PWM1_OUT |
PWMPM_PWM1_OUT_OUT |
3.3V |
56 |
PM_UART1_RX |
UART1_RX |
3.3V |
57 |
PM_UART1_TX |
UART1_TX |
3.3V |
58 |
PM_RESET |
RESET |
3.3V |
59 |
AUD_LINE_OUT_L |
AUD_LINE_OUT_L |
3.3V |
60 |
AUD_LINE_OUT_R |
AUD_LINE_OUT_R |
3.3V |
61 |
GND |
GND |
0V |
62 |
MIC_M1 |
MIC_M1 |
1.8V |
63 |
MIC_P1 |
MIC_P1 |
1.8V |
64 |
GND |
GND |
0V |
65 |
MIC_M0 |
MIC_M0 |
1.8V |
66 |
MIC_P0 |
MIC_P0 |
1.8V |
67 |
GND |
GND |
1.8V |
68 |
MIC_M2 |
MIC_M2 |
1.8V |
69 |
MIC_P2 |
MIC_P2 |
1.8V |
70 |
GND |
GND |
0V |
71 |
GPIOD_05_I2S0_TX_WCK |
TX_WCK |
3.3V |
72 |
GPIOD_04_I2S0_TX_BCK |
TX_BCK |
3.3V |
73 |
GPIOD_03_I2S0_TX_SDO |
TX_SDO |
3.3V |
74 |
GPIOD_00_I2S0_TX_SDO_1 |
TX_SDO_1 |
3.3V |
75 |
UART0_TX |
UART0_TX |
3.3V |
76 |
UART0_RX |
UART0_RX |
3.3V |
77 |
ADC_PWM_OUT01_UART7_TX |
UART7_TX |
3.3V |
78 |
ADC_PWM_OUT00_UART7_RX |
UART7_RX |
3.3V |
79 |
GND |
GND |
3.3V |
80 |
DM_USB2_P1 |
DM_USB2_P1 |
3.3V |
81 |
DP_USB2_P1 |
DP_USB2_P1 |
3.3V |
82 |
GND |
GND |
0V |
83 |
DP_USB2_P0 |
DP_USB2_P0 |
3.3V |
84 |
DM_USB2_P0 |
DM_USB2_P0 |
3.3V |
85 |
GND |
GND |
0V |
86 |
SPI_DO |
SPI_DO |
3.3V |
87 |
SPI_HLD |
SPI_HLD |
3.3V |
88 |
SPI_CK |
SPI_CLK |
3.3V |
89 |
SPI_DI |
SPI_DI |
3.3V |
90 |
GND |
GND |
0V |
91 |
GND |
GND |
0V |
92 |
GND |
GND |
0V |
93 |
VCC3V3_CORE |
VCC3V3_CORE |
3.3V |
94 |
GND |
GND |
0V |
95 |
GPIOE_01_SD_D[0] |
D[0] |
3.3V |
96 |
GPIOE_00_SD_D[1] |
D[1] |
3.3V |
97 |
GPIOE_03_SD_CMD |
CMD |
3.3V |
98 |
GPIOE_02_SD_CLK |
CLK |
3.3V |
99 |
GPIOE_05_SD_D[2] |
D[2] |
3.3V |
100 |
GPIOE_04_SD_D[3] |
D[3] |
3.3V |
101 |
GND |
GND |
0V |
102 |
GND |
GND |
0V |
103 |
GND |
GND |
0V |
104 |
GND |
GND |
0V |
105 |
GND |
GND |
0V |
106 |
GND |
GND |
0V |
107 |
GND |
GND |
0V |
108 |
GND |
GND |
0V |
109 |
GND |
GND |
0V |
110 |
GND |
GND |
0V |
111 |
GND |
GND |
0V |
112 |
GND |
GND |
0V |
备注
本手册中所列处理器参数来源于SSD2351芯片硬件规格。
实际功能及性能以最终量产产品和软件版本为准。
产品规格如有变更，恕不另行通知。
接口资源
注：表中参数为硬件设计或 CPU 理论值
接口分类 |
接口规格 |
最大可配置接口数 |
描述 |
|---|---|---|---|
通讯接口 |
Ethernet |
2 |
2路10/100Mbps以太网，内置10/100M以太网物理层，支持1个RMII连接外部PHY |
USB |
2 |
2路USB2.0 HOST |
|
UART |
10 |
最多6个通用UART和4个带流控制的快速UART |
|
I2C |
6 |
支持6路I2C接口 |
|
SPI |
6 |
5路SPI控制器 |
|
ADC |
3 |
支持3路ADC接口 |
|
PWM |
13 |
支持8路PWM输入和13路PWM输出（与GPIO共享） |
|
I2S |
3 |
支持3路I2S接口 |
|
外部存储接口 |
SDIO |
1 |
1路SDIO |
多媒体 |
MIPI_DSI |
1 |
支持1路4lane DSI_MIPI接口，最大分辨率2560×1600@60fps |
MIPI_CSI |
1 |
支持1路2lane CSI_MIPI接口，最大支持4K(3840×2160)@30fps |
|
RGB |
1 |
支持1路RGB接口，最大分辨率1280×800@60fps |
|
系统版本 |
Linux 6.1 内核版本 |
||
界面 |
LVGL/QT5.15 |
||
开发板介绍
开发板正反图片
开发板尺寸机械图
开发板接口图
明远智睿MYZR-SSD2351-EK112开发平台采用邮票孔核心板+底板结构，名字中的112指核心板管脚数非CPU后缀，开发板主要接口如下图所示：
开发板基础参数
序号 |
项目 |
规格 |
|---|---|---|
1 |
型号 |
MYZR-SSD2351-EK112 |
2 |
PCB尺寸 |
94mm × 51mm |
3 |
PCB层数 |
2层 |
4 |
PCB厚度 |
1.6mm |
5 |
PCB颜色 |
黑色 |
6 |
核心板接口 |
112Pin 邮票孔接口 |
开发板标配及可选配件
型号 |
开发板标配 |
|
|---|---|---|
MYZR-SSD2351-EK112 |
TYPE-C下载线 |
TTL转USB模块x1 |
5V/2A电源 |
赠品 |
|
选配 |
||
电容触摸屏幕（5寸MIPI 800*480）、8723DU模块【WiFi/BT】 |
||
开发板搭配MYZR-SSD2351-CB112核心板使用，集成开发调试所需的全部常用接口，方便用户进行系统开发与功能验证。
开发板资源
序号 |
接口 |
功能 |
接口形式 |
丝印 |
|---|---|---|---|---|
1 |
Type-C |
电源输入/系统升级OTG |
Type-C |
U24 |
2 |
Ethernet |
Ethernet 10/100Mbps |
RJ45 |
CONR1 |
3 |
DEBUG UART |
调试串口 |
PH1.25排母(3针) |
J3 |
4 |
40pin |
MIPI CSI/UART/MIC/LINE_OUT/PWM/I2S |
2.54排针 |
J4 |
5 |
18pin |
MIPI DSI/I2C |
2.54排针 |
J19 |
6 |
22pin |
EMMC/SPI/UART |
2.54排针 |
J18 |
7 |
TF |
TF卡 |
标准TF卡自弹式卡座 |
J12 |
8 |
USB |
USB2.0 HOST |
USB_A |
J16 |
9 |
LCD |
LCD MIPI |
J17 |
|
10 |
天线 |
IPX接头 |
U12 |
|
11 |
WIFI&蓝牙 |
WIFI&蓝牙 |
U25 |
|
12 |
复位按键Reset |
复位 |
轻触按键开关 |
RESET2 |
13 |
BOOT MODE |
启动模式选择 |
拨码开关 (3位) |
SW1 |
开发板各模块电路设计说明
1. 电源电路
输入：Type-C（U24）5V DC
输出：通过电源IC拆分为两路3.3V ，一路供核心板 ，一路供板载外设
功能：为整个开发板提供稳定电源
2. BOOT 配置电路
功能：通过开发板硬件引脚选择核心板启动模式
支持多介质启动（SPI NOR/NAND、SD、eMMC、USB、UART）
3. 复位电路
复位按钮：RESET22
功能：硬件复位核心板及开发板外设
4. TF 卡 (SDIO) 电路
总线：SDIO
PCB设计要求： 信号线等长；3W 间距；整组包地设计
功能：保证高速数据传输稳定性
5. RJ45 以太网电路
PHY芯片外置于开发板
RJ45指示灯按照原理图布局
PCB设计要求：差分线对内误差 < 5mil ；差分组间误差 < 25mil ；差分线与其他线路保持3W隔离
功能：保障以太网通信性能
6. Type-C 烧录 USB
设计：USB差分高速走线
功能：用于PC端系统烧写、调试
7. USB HOST
PCB设计要求：差分走线对内误差 ≤ 5mil ；与其他线路保持3W间距 ；电源走线加粗 ；去耦电容紧邻芯片 ；晶振就近摆放，周边包地隔离
功能：外接USB设备扩展
8. WIFI 模块电路
PCB设计：数据总线等长 + 3W间距 ；整板包地 ；天线走线50Ω阻抗 ；短线、无直角、周边净空包地
功能：支持外接Wi-Fi模块，保证无线通信质量
9. Debug 调试口 (J3)
布线：成组等长，组内线长偏差控制严格
功能：串口调试、系统日志查看、开发调试
