产品介绍

核心板介绍

硬件资源

MYZR-RK3562核心板集成RK3562处理器、DDR存储、电源管理、时钟及高速接口电路，可快速嵌入终端产品设计。

处理器内部集成：

  • RK3562处理器

  • LPDDR4X内存

  • SPI NAND Flash

  • PMIC电源管理

  • 千兆网络接口

  • USB3.0 OTG

  • MIPI显示接口

  • MIPI摄像头接口

核心板规格

  • 规格参数（应包括温度参数、支持的系统版本）

核心板规格

1

型号

MYZR-RK3562-LB200

2

尺寸

36mm × 41mm

3

PCB

10 层

4

内存

2/4/8GByte LPDDR4X

5

存储

8/16/32/64GByte eMMC

6

启动方式

上电启动

核心板正反图

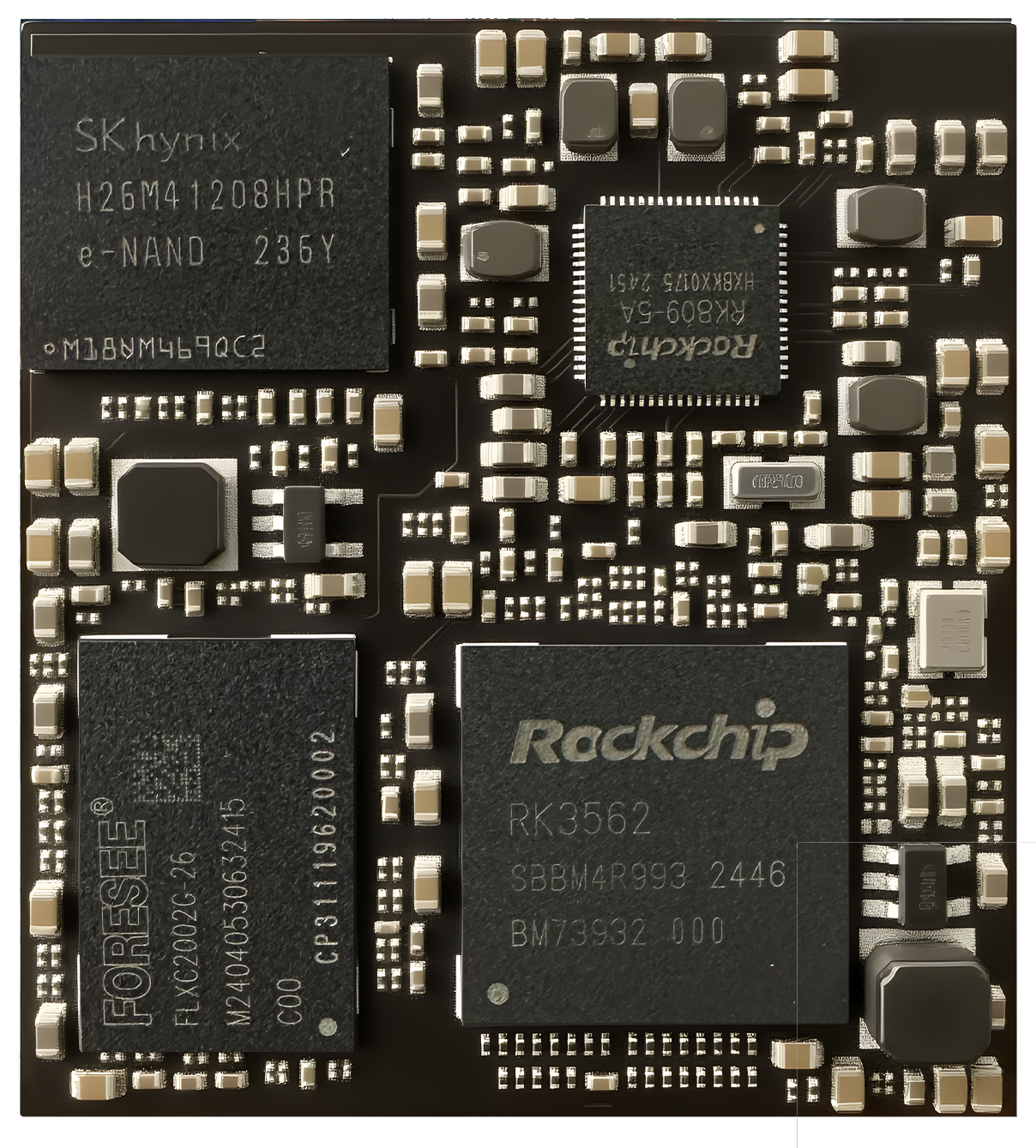

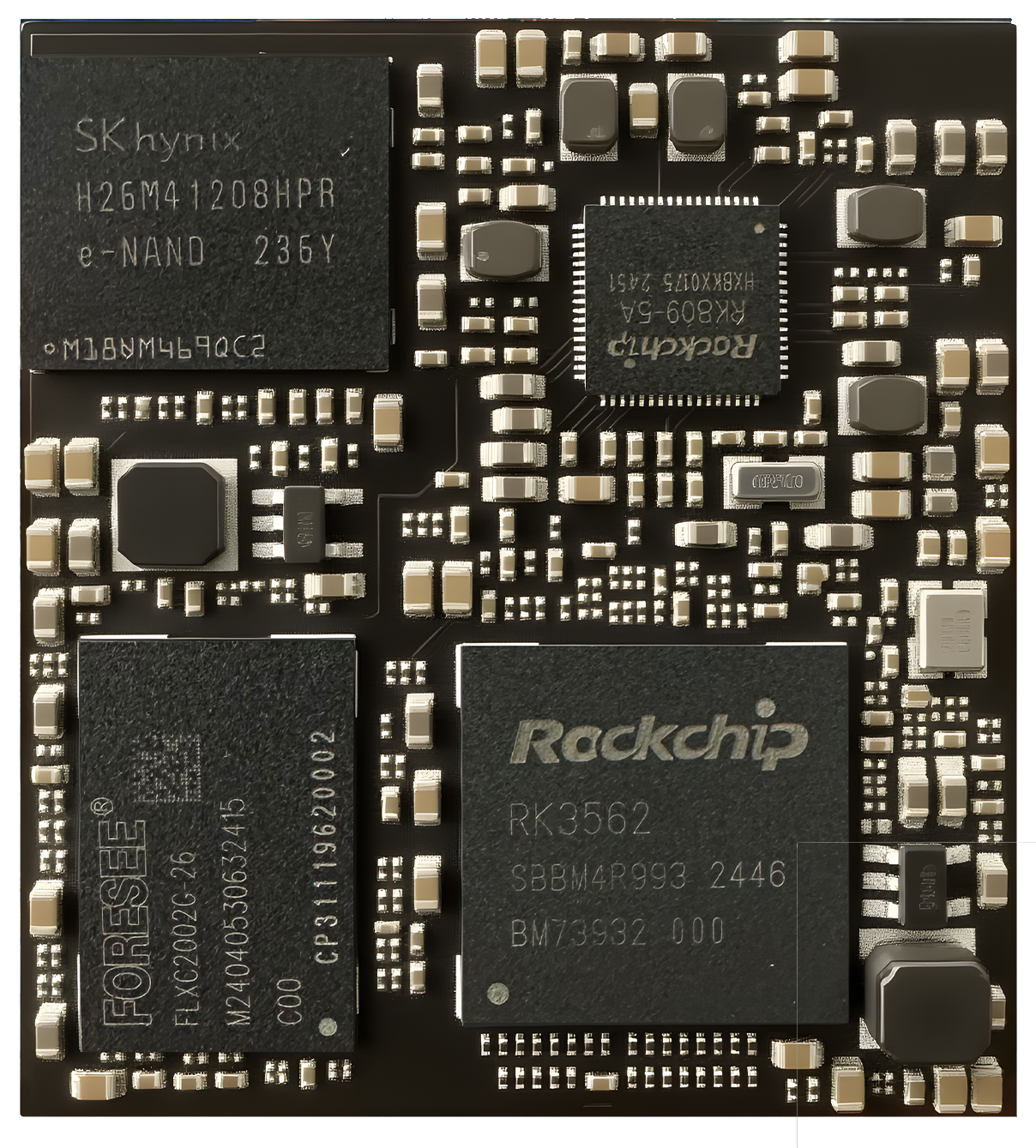

核心板正面图

核心板正面图

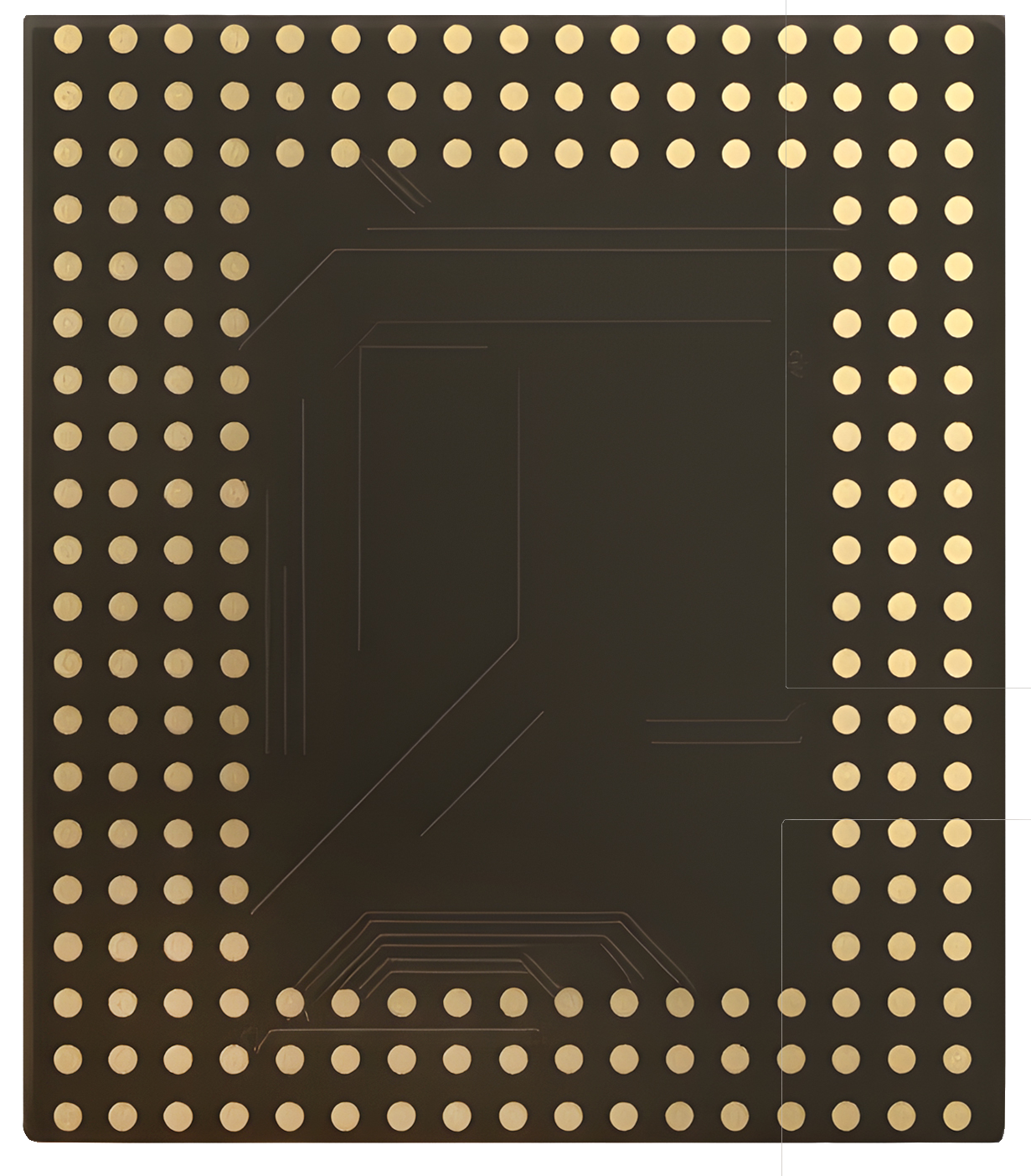

核心板背面图

核心板背面图

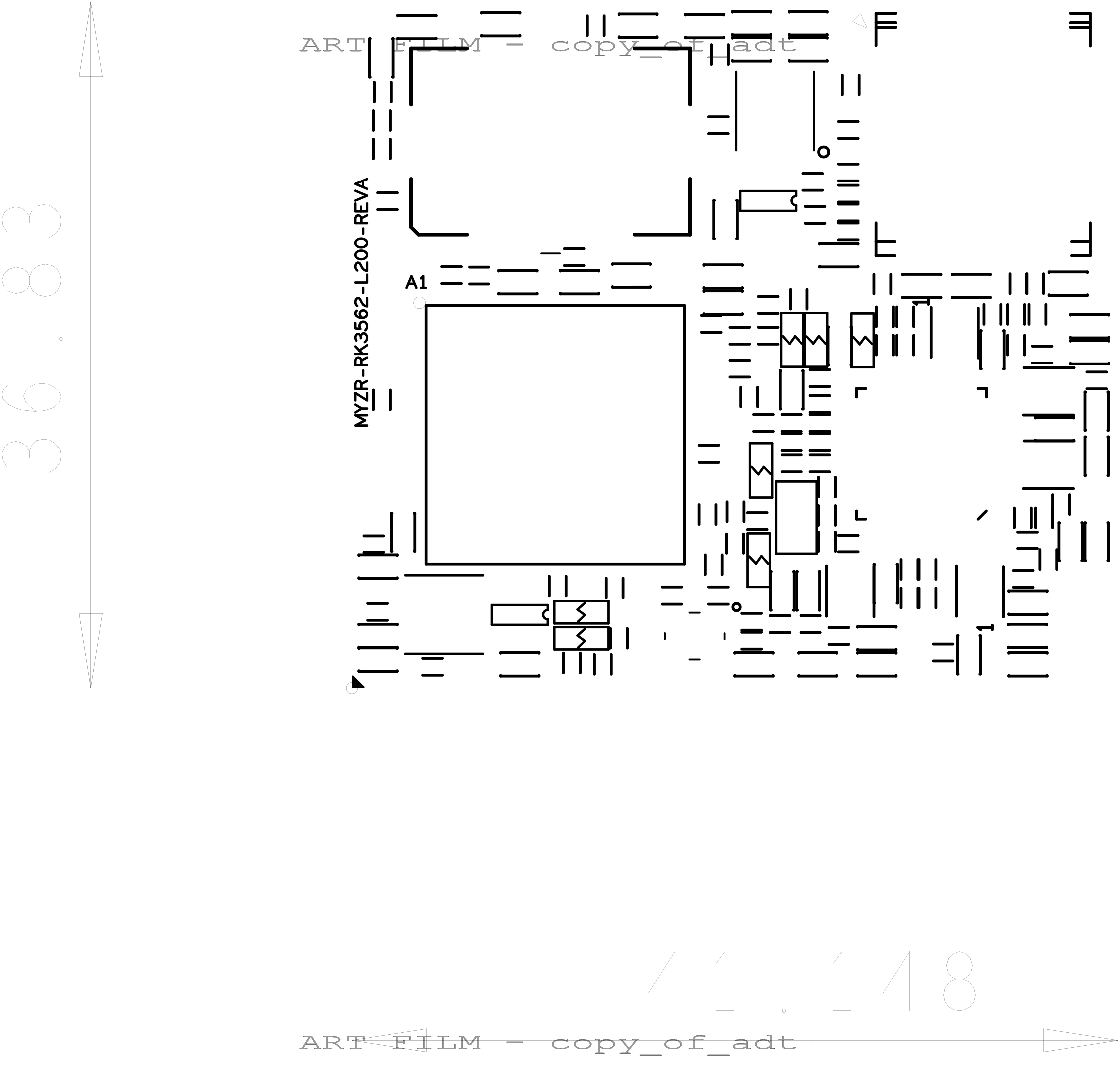

核心板尺寸图


命名规则及可选配置

核心板型号

命名规则

MYZR-RK3562-LB200

MYZR

RK3562

LB/EK

200

明远智睿

MPU主控型号

LB【核心板】

核心板引脚数

RK3562【商业级】

EK【开发板】

RK3562J【工业级】

可选配置

内存：2/4/8GByte LPDDR4X

存储：8/16/32/64GByte eMMC

例：核心板 MYZR-RK3562-LB200-8G-32G

供电模式

功能

引脚标号

规格

说明

最小

典型

最大

单位

电源供电

J15

11.8

12

12.2

V

底板供电

工作环境

参数

规格

说明

最小

典型

最大

单位

商业级

0℃

25

80℃

℃

实测 0 至 80℃运行正常

工业级

-40℃

25

85℃

℃

实测-40 至 85℃运行正常

启动配置

支持：

  1. EMMC启动

  2. SD卡启动

  3. USB烧录模式

是否支持快启动及快启时间

项目

支持情况

时间

MYZR-RK3562-EK200

无

开发板功耗

类型

测试项目

待机功耗

满载功耗

MYZR-RK3562-EK200(带底板)

520mA

740mA

注：上面数值为电流值（mA），电压为5.0V满载为全核跑满

核心板贴片/安装示意图


信号定义

Pin NO.

Pin Name

CPU Ball Name

功能描述

管脚电压

1

A1

AG3

MIPI_CSI_RX1_D1N

2

A2

AG5

MIPI_CSI_RX0_D3N

3

A3

AF6

MIPI_CSI_RX0_D2P

4

A4

AF7

MIPI_CSI_RX0_CLK0P

5

A5

AG8

MIPI_CSI_RX0_D1N

6

A6

AF8

MIPI_CSI_RX0_D1P

7

A7

AG10

MIPI_DSI_TX_D3P/LVDS_TX_D3P

8

A8

AF10

MIPI_DSI_TX_D3N/LVDS_TX_D3N

9

A9

1P3

MIPI_CSI_RX1_CLK1P

10

A10

1R3

MIPI_CSI_RX1_CLK1N

11

A11

1R7

MIPI_CSI_RX0_CLK1N

12

A12

1P7

MIPI_CSI_RX0_CLK1P

13

A13

1M2

PCIE20_PERSTN_M1 │ – │ PDM_SDI1_M0 │ I2 S0_SDI1_M0 │ I2S0_SDO3_M0 │ GPIO3_B0_d

3V3

14

A14

AE15

I2C2_SDA_M0

3V3

15

A15

AF20

UART0_RX_M0/Debug

3V3

16

A16

AE19

UART6_RX_M0/CAN0_RX_M2/GPIO0_C7_d

3V3

17

A17

AF21

GPIO0_B0_d/USB-DRVVBUS

3V3

18

A18

AE22

RTCIC_INT_L

3V3

19

A19

AG17

SPI0_CSN0_M0

3V3

20

A20

AF18

I2C1_SDA_M0

3V3

21

B1

AF3

MIPI_CSI_RX1_D1P

22

B2

AF5

MIPI_CSI_RX0_D3P

23

B3

AG6

MIPI_CSI_RX0_D2N

24

B4

AG7

MIPI_CSI_RX0_CLK0N

25

B5

AG9

MIPI_CSI_RX0_D0N

26

B6

AF9

MIPI_CSI_RX0_D0P

27

B7

AG12

MIPI_DSI_TX_CLKP/LVDS_TX_CLKP

28

B8

AF12

MIPI_DSI_TX_CLKN/LVDS_TX_CLKN

29

B9

AG11

MIPI_DSI_TX_D2N/LVDS_TX_D2N

30

B10

AF11

MIPI_DSI_TX_D2P/LVDS_TX_D2P

31

B11

AF14

MIPI_DSI_TX_D0N/LVDS_TX_D0N

32

B12

AG14

MIPI_DSI_TX_D0P/LVDS_TX_D0P

33

B13

AE18

SPI0_MISO_M0/

3V3

34

B14

AF16

I2C2_SCL_M0/

3V3

35

B15

AF19

UART6_TX_M0/CAN0_TX_M2/GPIO0_C6_d

3V3

36

B16

AE20

UART0_TX_M0/Debug

3V3

37

B17

AG24

USBCC_INT_L

3V3

38

B18

AE24

GPIO0_A0_d/MIPI_LCD_RST

3V3

39

B19

AE17

I2C1_SCL_M0

3V3

40

B20

AG19

SPI0_MOSI_M0

3V3

41

C1

GND

42

C2

GND

43

C3

GND

44

C4

GND

45

C5

GND

46

C6

GND

47

C7

GND

48

C8

GND

49

C9

GND

50

C10

GND

51

C11

52

C12

53

C13

GND

54

C14

GND

55

C15

GND

56

C16

GND

57

C17

1P14

USB30_OTG0_VBUSDET

3V3

58

C18

1P15

USB30_OTG0_ID

1V8

59

C19

AE16

SPI0_CLK_M0

3V3

60

C20

AF17

UART2_TX_M0/PWM7_M0/GPU_AVS/CAN1_TX_M1 /GPIO0_C

3V3

61

D1

AF2

MIPI_CSI_RX1_CLK0P

62

D2

AG2

MIPI_CSI_RX1_CLK0N

63

D3

AG4

MIPI_CSI_RX1_D0N

64

D4

AF4

MIPI_CSI_RX1_D0P

65

D5

AF13

MIPI_DSI_TX_D1P/LVDS_TX_D1P

66

D6

AG13

MIPI_DSI_TX_D1N/LVDS_TX_D1N

67

D7

1R11

UART2_RX_M0/PWM6_M0/CAN1_RX_M1/GPIO0_C 1_d

3V3

68

D8

1R15

SDMMC0_DET_L

3V3

69

D9

AC27

PCIE20_REFCLKN

70

D10

AC26

PCIE20_REFCLKP

71

D11

AB27

USB30_OTG0_SSRXN

72

D12

AB26

USB30_OTG0_SSRXP

73

D13

AD26

USB30_OTG0_SSTXP

74

D14

AD27

USB30_OTG0_SSTXN

75

D15

AF26

USB30_OTG0_DM

76

D16

AF27

USB30_OTG0_DP

77

D17

AE27

USB20_HOST1_DP

78

D18

AE26

USB20_HOST1_DM

79

D19

GND

80

D20

AF15

PWM4_M0/CSI

3V3

81

E1

AE1

MIPI_CSI_RX1_D2P

82

E2

AD1

MIPI_CSI_RX1_D3P

83

E3

GND

84

E18

AG23

I2C0_SCL/PU

3V3

85

E19

AE23

I2C0_SDA/PU

3V3

86

E20

RK809_MIC1n

87

F1

AF1

MIPI_CSI_RX1_D2N

88

F2

AD2

MIPI_CSI_RX1_D3N

89

F3

GND

90

F18

L1

I2S0_LRCK_M0/PMIC/BT

3V3

91

F19

L3

I2S0_SCLK_M0/PMIC/BT

3V3

92

F20

RK809_MIC1p

93

G1

AA2

RGMII_TXD1_M0

3V3

94

G2

AB3

RGMII_TXD2_M0

3V3

95

G3

W1

RGMII_RXD1_M0

3V3

96

G18

K3

I2S0_SDO0_M0/PMIC/BT

3V3

97

G19

K2

I2S0_MCLK_M0/PMIC

3V3

98

G20

RK809_HPR_OUT

99

H1

AA3

RGMII_TXEN_M0

3V3

100

H2

AB2

RGMII_TXD3_M0

3V3

101

H3

N3

VO_LCDC_DEN/I2S1_SDO3_M0/UART3_CTSN_M0 /SPI2_CLK_M0/GPIO4_B6_d

3V3

102

H18

J1

GPIO3_A6_d/CAM_PWDN0

3V3

103

H19

J2

I2S0_SDI0_M0/PMIC/BT

3V3

104

H20

RK809_HPL_OUT

105

J1

AA1

RGMII_TXD0_M0

3V3

106

J2

V2

RGMII_RXDV_M0

3V3

107

J3

N2

PWM14_M0/LVDS_MIPI

3V3

108

J18

RK809_SPK_OUTn

109

J19

RK809_SPK_OUTp

110

J20

RK809_HP_SNS

111

K1

Y2

RGMII_TXCLK_M0

3V3

112

K2

P3

GPIO3_C6_d/LVDS_DEN

3V3

113

K3

R3

GPIO3_D0_d/RGMII_RST

3V3

114

K18

OVCC3V3_SYS

115

K19

OVCC3V3_SYS

116

K20

GND

117

L1

U1

GPIO4_B7_d/EVM_LED2

3V3

118

L2

V3

GPIO4_B0_d/MIPI_LVDS_CAP_TS_nINT

3V3

119

L3

U2

RGMII_RXCLK_M0

3V3

120

L18

OVCC3V3_SYS

121

L19

OVCC3V3_SYS

122

L20

GND

123

M1

R1

GPIO3_D1_d/RMII_RST

3V3

124

M2

N1

GPIO3_C4_d/CAM_PWDN2

3V3

125

M3

W2

RGMII_RXD2_M0

3V3

126

M18

GND

127

M19

GND

128

M20

GND

129

N1

T2

GPIO4_B1_d/EVM_LED1

3V3

130

N2

P2

GPIO3_C7_d/CAM_PWDN3

3V3

131

N3

W3

RGMII_RXD0_M0

3V3

132

N18

W25

GPIO2_A1_d/TOUCH_INTn

3V3

133

N19

T27

SDMMC1_CLK/RGMII_RXD3_M1/I2S0_SCLK_M1/P WM0_M1/GPIO1_C5_d

3V3

134

N20

W26

RMII_CLK

3V3

135

P1

AC1

RGMII_MDC_M0

3V3

136

P2

AC2

RGMII_MDIO_M0

3V3

137

P3

Y3

RGMII_RXD3_M0

3V3

138

P18

U25

SDMMC1_CLK/RGMII_RXCLK_M1/I2S0_MCLK_M1/ PWM1_M1/GPIO1_C6_d

3V3

139

P19

U26

SDMMC1_CMD/RGMII_TXD2_M1/I2S0_SDI0_M1/P WM8_M1/GPIO1_C1_d

3V3

140

P20

Y27

RMII_RXD0

3V3

141

R1

GND

142

R2

1J2

SARADC1_IN3

143

R3

1K1

SARADC1_IN6

144

R4

F26

SARADC0_IN1/KEY/RECOVERY

145

R5

D26

SARADC0_BOOT/Maskrom

146

R6

H3

CAM_CLK0_OUT_M0

3V3

147

R7

1L1

I2C3_SDA_M0/UART2_RX_M1/SPDIF_TX_M0/CA N0_RX_M0/UART5_RTSN_M1/GPIO3_A1_d

3V3

148

R8

R2

VO_LCDC_D11/I2S1_SDI2_M0/UART7_CTSN_M0 /SPI2_MISO_M0/I2C2_SCL_M1/GPIO3_D2_d

3V3

149

R9

G1

CAM_CLK1_OUT_M0

3V3

150

R10

F2

CAM_CLK2_OUT

3V3

151

R11

E2

GPIO3_C1_d/TYPEC_SWSEL

3V3

152

R12

L2

GPIO3_A7_d/CAM_PWDN1

3V3

153

R13

OVCCIO_ACODEC

154

R14

N26

SDMMC0_D3/ADJ

155

R15

S25

SDMMC0_D0/ADJ

156

R16

OVCC_3V3

157

R17

1H15

RMII_RXD1

3V3

158

R18

1J15

RMII_RXER

3V3

159

R19

AA25

RMII_TXEN

3V3

160

R20

Y26

RMII_TXD1

3V3

161

T1

1F2

SARADC1_INC2

162

T2

1H1

SARADC1_IN4

163

T3

1F1

SARADC1_IN0

164

T4

E27

SARADC0_IN6

165

T5

G22

I2S1_SDO2_M1/I2S1_SDI2_M1/UART3_TX_M1/ SPI0_CSN0_M0/I2C4_SDA_M1

3V3

166

T6

T3

VO_LCDC_D12/I2S1_SDI3_M0/UART7_RTSN_M0 /SPI2_MOSI_M0/I2C2_SDA_M1

3V3

167

T7

1M1

I2C3_SCL_M0/UART2_TX_M1/PDM_SDI3_M0/CA N0_TX_M0/UART5_CTSN_M1

3V3

168

T8

D1

CAM_CLK3_OUT

3V3

169

T9

1P1

RESETn_PU

3V3

170

T10

G3

GPIO3_B6_d/USBCC_INTn

3V3

171

T11

F25

SARADC0_IN4

172

T12

GND

173

T13

R26

SDMMC0_D1/ADJ

174

T14

P25

SDMMC0_CMD/ADJ

175

T15

GND

176

T16

GND

177

T17

1J14

RMII_MDC

3V3

178

T18

Y25

RMII_TXD0

3V3

179

T19

V26

RMII_MDIO

3V3

180

T20

V25

SDMMC1_D1/RGMII_TXD3_M1/I2S0_SDI1_M1/PW M9_M1/GPIO1_C2_d

3V3

181

U1

1L2

SARADC1_IN5

182

U2

1J1

SARADC1_IN1

183

U3

1.00E+01

SARADC1_IN7

184

U4

F25

SARADC0_IN7

185

U5

GND

186

U6

M3

VO_LCDC_VSYNC/I2S1_SDO2_M0/UART9_RTSN_ M0/SPI2_CSN0_M0/I2C4_SDA_M1

3V3

187

U7

M2

VO_LCDC_HSYNC/I2S1_SDI1_M0/UART9_CTSN_ M0/SPI2_CSN1_M0/I2C2_SCL_M1

3V3

188

U8

H2

I2S1_SDO3_M1/I2S1_SDI1_M1/UART3_RX_M1/ SPI0_MISO_M1/GPIO3_CC_d

3V3

189

U9

GND

190

U10

E1

GPIO3_C2_d/HDMI_nRST

3V3

191

U11

D3

GPIO3_C3_d/HDMI_EN

3V3

192

U12

E25

SARADC0_IN2

193

U13

P27

SDMMC0_CLK/ADJ

194

U14

N25

SDMMC0_D2/ADJ

195

U15

GND

196

U16

T26

SDMMC1_D3/RGMII_RXD2_M1/I2S0_LRCK_M1/PW M11_M1/GPIO1_C4_d

3V3

197

U17

V27

RMII_RXDV_CRS

3V3

198

U18

GND

199

U19

T25

SDMMC1_D2/RGMII_TXCLK_M1/I2S0_SDO0_M1/P WM10_M1/GPIO1_C3_d

3V3

200

U20

GND

备注

所有IO复用关系以RK3562芯片手册及原理图为准。

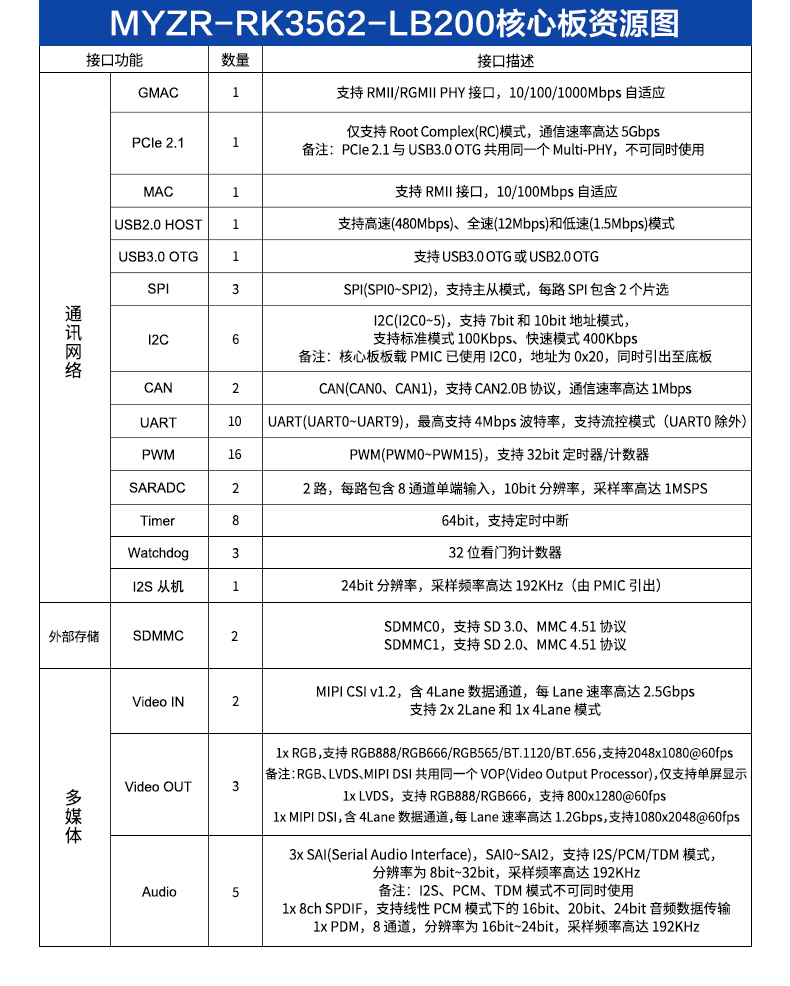

接口资源

核心板规格

接口功能

数量

接口描述

通讯网络

GMAC

1

支持 RMII/RGMII PHY 接口，10/100/1000Mbps 自适应

PCIe2.1

1

仅支持 Root Complex(RC)模式，通信速率高达5Gbps；注：PCIe2.1与USB3.0 OTG 共用同一个Multi-PHY，不可同时使用

MAC

1

支持 RMII 接口，10/100Mbps 自适应

USB2.0 HOST

1

支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)模式

USB3.0 OTG

1

支持 USB3.0 OTG 或 USB2.0 OTG

SPI

3

SPI(SPI0~SPI2)，支持主从模式，每路SPI包含2个片选

I2C

6

I2C(0~5)，支持7bit和10bit地址模式，标准模式100Kbps，快速模式400Kbps；注 ：核心板板载PMIC已使用I2C0，地址0x20，同时引出至底板

CAN

2

CAN(CAN0、CAN1)，支持CAN2.0B协议，通信速率高达1Mbps

UART

10

UART(UART0~UART9)，最高支持4Mbps波特率，支持流控模式（UART0除外）

PWM

16

PWM(PWM0~PWM15)，支持32bit定时器/计数器

SARADC

2

每路包含8通道单端输入，10bit分辨率，采样率高达1MSPS

Timer

8

64bit，支持定时中断

Watchdog

3

32位看门狗计数器

I2S从机

1

24bit分辨率，采样率高达192KHz（由PMIC引出）

外部存储

SDMMC

2

SDMMC0支持SD3.0/MMC4.51协议，SDMMC1支持SD2.0/MMC4.51协议

多媒体

Video IN

2

MIPI CSI v1.2，每路4Lane数据通道，每Lane速率高达2.5Gbps，支持2x2Lane和1x 4Lane模式

Video OUT

3

1x RGB，支持RGB888/RGB666/RGB565/BT.1120/BT.656，支持2048x1080@60fps；注 ：RGB/LVDS/MIPI DSI共用VOP，仅支持单屏显示 1x LVDS，支持RGB888/RGB666，支持800x1280@60fps 1x MIPI DSI，每4Lane数据通道，每Lane速率高达1.2Gbps，支持1080x2048@60fps

Audio

5

3x SAI(Serial Audio Interface)，SAI0~SAI2，支持I2S/PCM/TDM模式，分辨率8b it~32bit，采样频率192KHz；注：I2S/PCM/TDM模式不可同时使用 1x 8ch SPDIF，支持线性PCM模式16bit/20bit/24bit音频数据传输 1x PDM，8通道，分辨率16~24bit，采样频率192KHz

内核版本

linux-5.10.198

系 统

Buildroot/Android13/Ubuntu20/Debian

开发板介绍

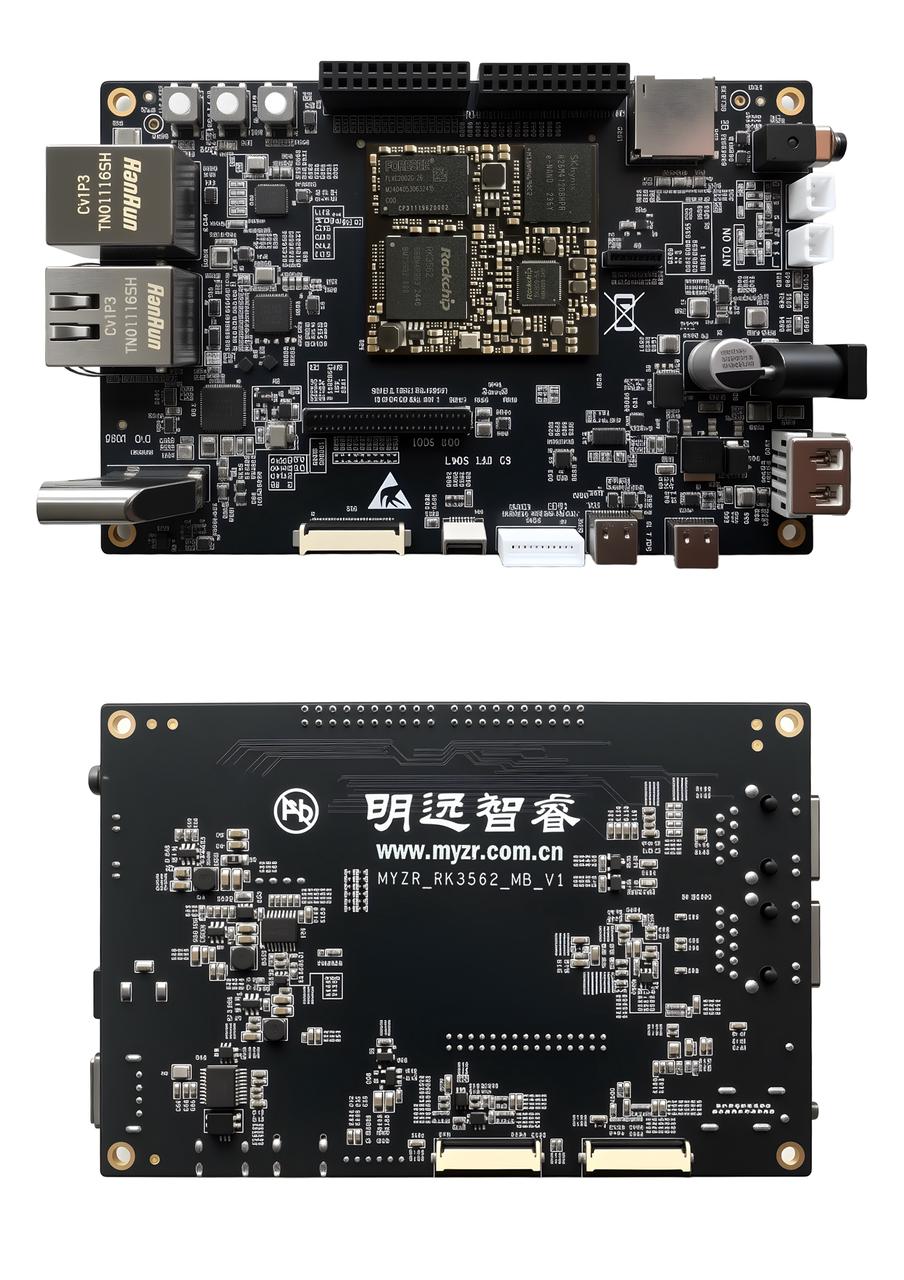

开发板正反图片

底板正面图

底板正面图

底板反面图

底板反面图

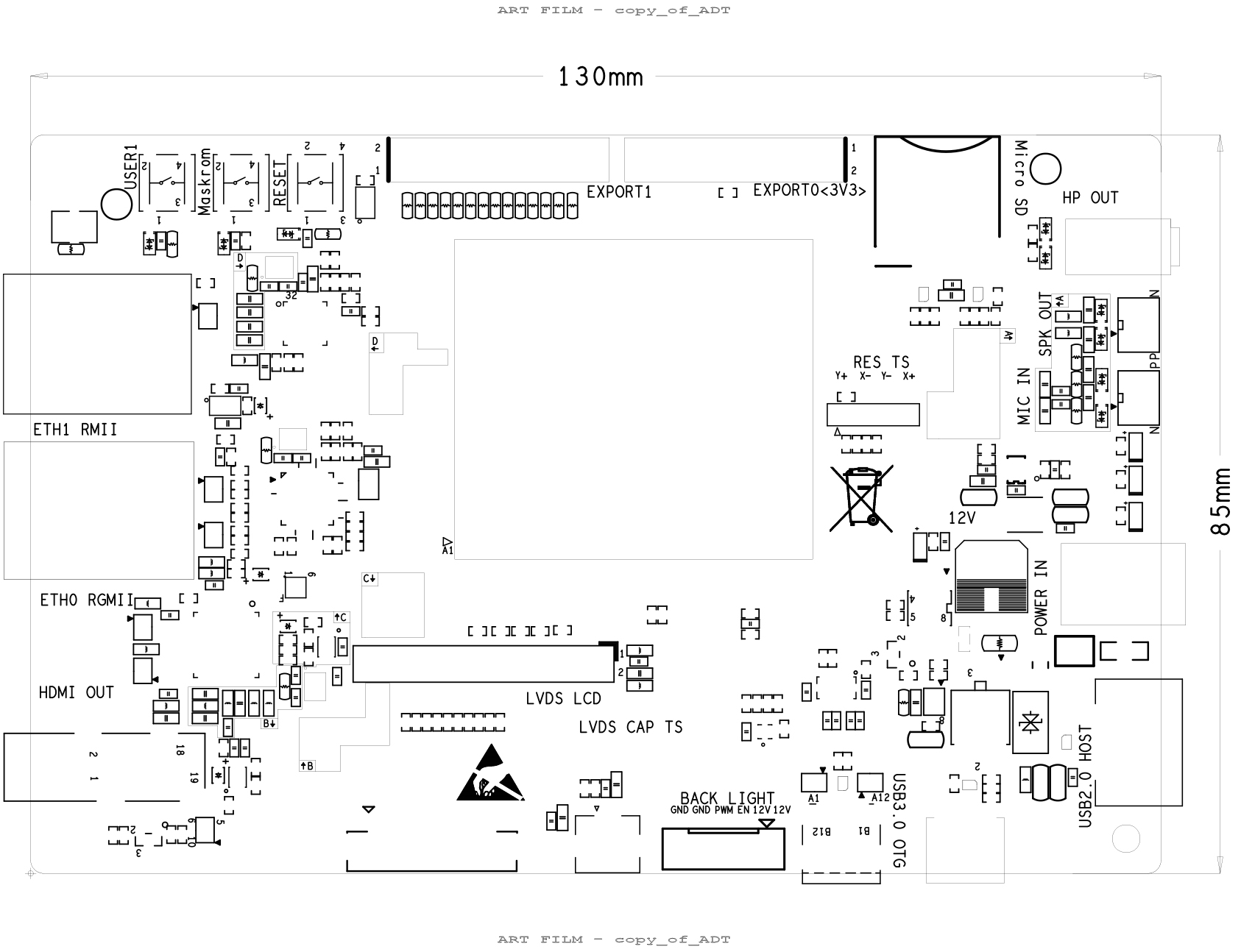

开发板尺寸机械图

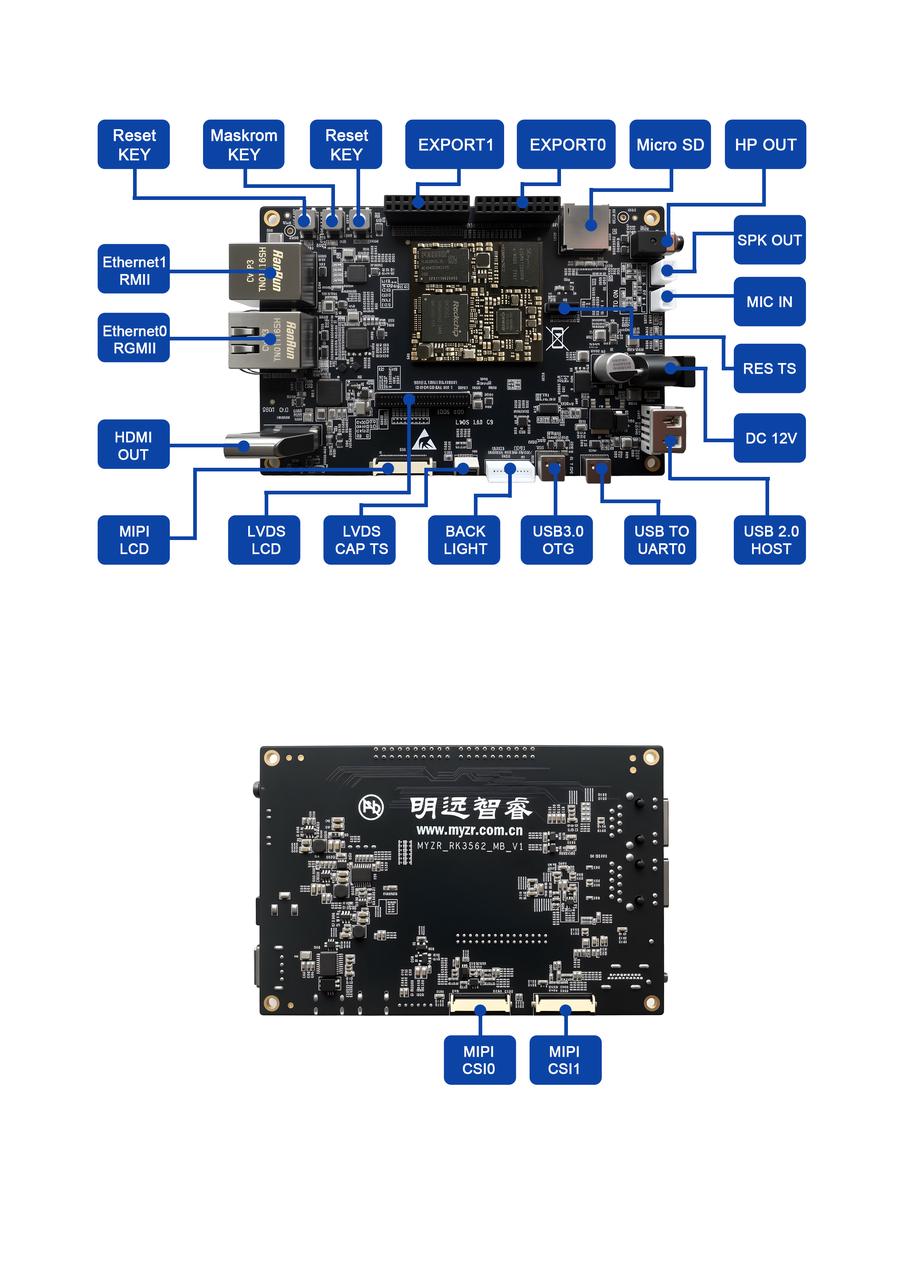

开发板接口图


开发板基础参数

序号

项目

规格

1

型号

MYZR-RK3562-EK200

2

PCB尺寸

130mmX85mm

3

PCB层数

4层

4

PCB厚度

1.6mm

5

PCB颜色

黑色

6

核心板接口

LGA200pin

开发板标配及可选配件

型号

开发板标配

MYZR-RK3562-EK200

开发板【核心板已含】×1

超五类以太网 长1m×1

12V电源适配器×1

USB烧录线×1

TTL串口模块【赠品】×1

选 配

5寸MIPI触摸屏【480*800竖屏】

开发板搭配MYZR-RK3562-EK200核心板使用，集成开发调试所需的全部常用接口，方便用户进行系统开发与功能验证。

开发板资源

序号

接口

功能

接口形式

丝印

1

电源

12V IN

DC电源插座

J15

2

RES TS

电阻式触摸屏接口

排针

J3

3

MIC IN

麦克风输入

2mm线对板针座

J2

4

SPK OUT

扬声器输出

2mm线对板针座

J1

5

HP OUT

耳机输出

3.5mm音频座

CON10

6

Micro SD

Micro SD卡槽

Micro SD卡座

CON5

7

EXPORT

扩展接口

2.54mm 排母

J9、J8

8

Reset KEY

复位按键

轻触按键开关

KEY3

9

Maskrom KEY

烧录模式按键

轻触按键开关

KEY2

22

RECOVERY

修复 / 刷机模式按键

轻触按键开关

KEY1

10

Ethernet1 RMII

以太网1（RMII接口）

RJ45（带变压器）

CON9

11

Ethernet0 RGMII

以太网0（RGMII接口）

RJ45（带变压器）

CON8

12

HDMI OUT

HDMI输出

HDMI插座

CON14

13

MIPI LCD

MIPI液晶屏接口

FPC排线座

J10

14

LVDS LCD

LVDS液晶屏接口

2mm排针

CON11

15

LVDS CAP TS

LVDS电容式触摸屏接口

FPC排线座

J4

16

BACK LIGHT

背光控制接口

2mm线对板针座

CON12

17

USB3.0 OTG

USB 3.0 OTG接口

TYPE-C

CON6

18

USB TO UART0

USB转串口

TYPE-C

CON4

19

USB2.0 HOST

USB 2.0接口

Type-A

CON7

20

MIPI CSI0

MIPI CSI摄像头接口0

FPC排线座

J5

21

MIPI CSI1

MIPI CSI摄像头接口1

FPC排线座

J6

开发板各模块电路设计说明

1. 电源电路

12V输入，多路DC/DC供电。

2. BOOT 配置电路

3. 复位电路

4. TF 卡 (SDIO) 电路

5. RJ45 以太网电路

6. Type-C 烧录 USB

7. USB HOST

8. WIFI 模块电路

9. Debug 调试口 (J3)
