产品介绍
核心板介绍
硬件资源
MYZR-RV1126B核心板基于RV1126B处理器开发,集成主控所需DDR内存、Flash存储、电源与时钟等基础电路,可直接作为整机主控模块使用。
处理器内部集成:
四核ARM Cortex-A53CPU (主频1.5GHz)+300MHzRISC-VMCU ,兼顾主算力与低功耗实时调度
自研3TOPSNPU ,适配多精度量化、Transformer优化,可运行2B以内大模型
独立AI-ISP图像处理单元,搭配AIRemosaic、6-DOF硬件防抖、多目全景拼接引擎
AOV3.0低功耗音频处理单元,集成板载AudioCodec音频编解码器
4路Sensor视频输入模块、MIPI/RGB显示输出模块
DDR高速控制器、内置百兆以太网PHY
国密安全加密引擎,搭载TrustZone、Keyladder密钥管理系统
USB3.0及各类通用片上外设资源
核心板规格
核心板规格 |
||
|---|---|---|
1 |
型号 |
MYZR-RV1126B-LB221 |
2 |
尺寸 |
33.0mm × 32.0mm |
3 |
PCB |
10层2阶盲埋沉金工艺设计 LGA 221pin |
4 |
内存 |
LPDDR4X 2/4/8GByte |
5 |
存储 |
eMMC 8/16/32/64GB |
6 |
启动方式 |
SPINOR、NAND、SD卡、eMMC、USB、UART多途径启动 |
核心板正反图

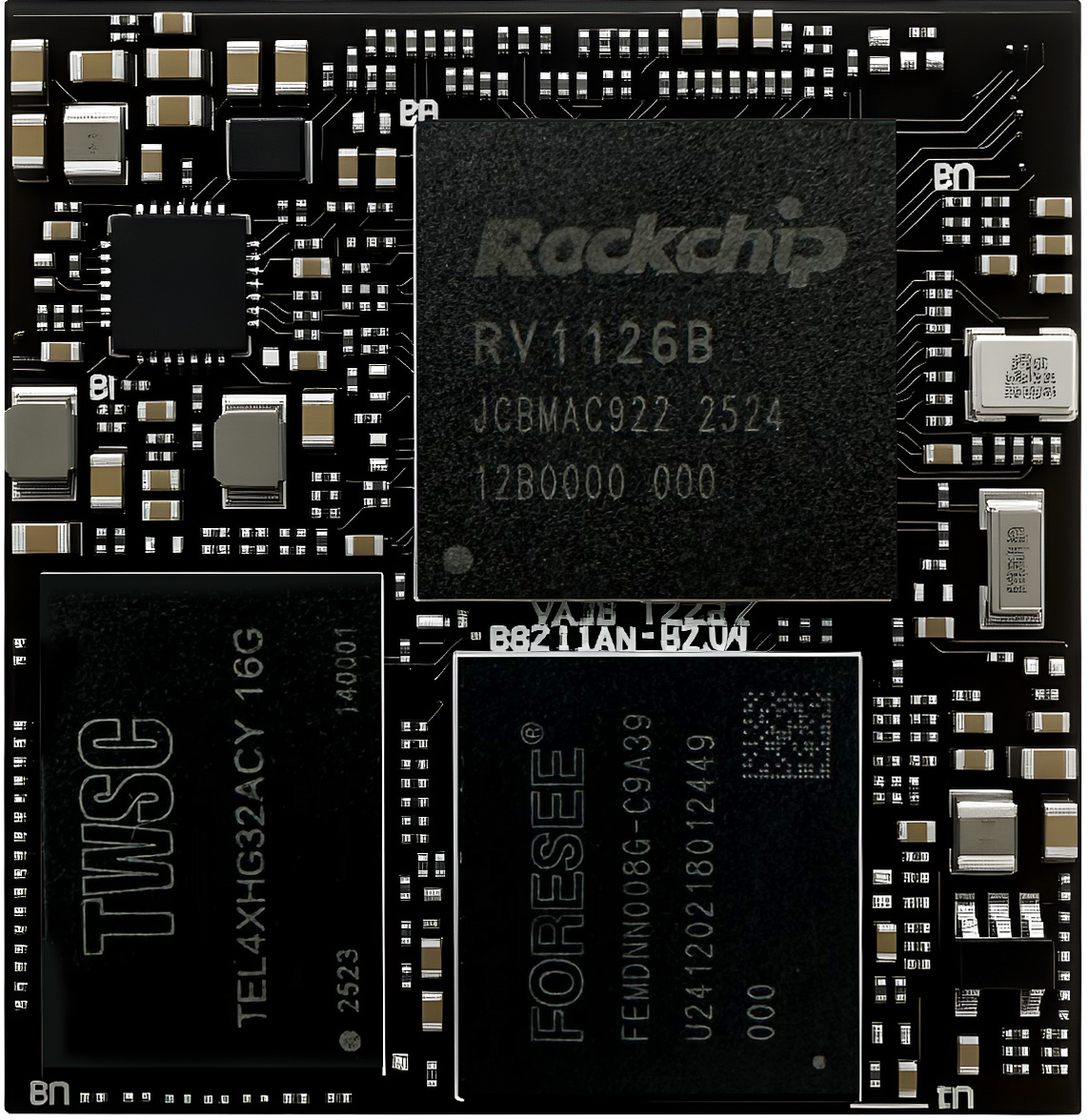

MYZR-RV1126B核心板正面图

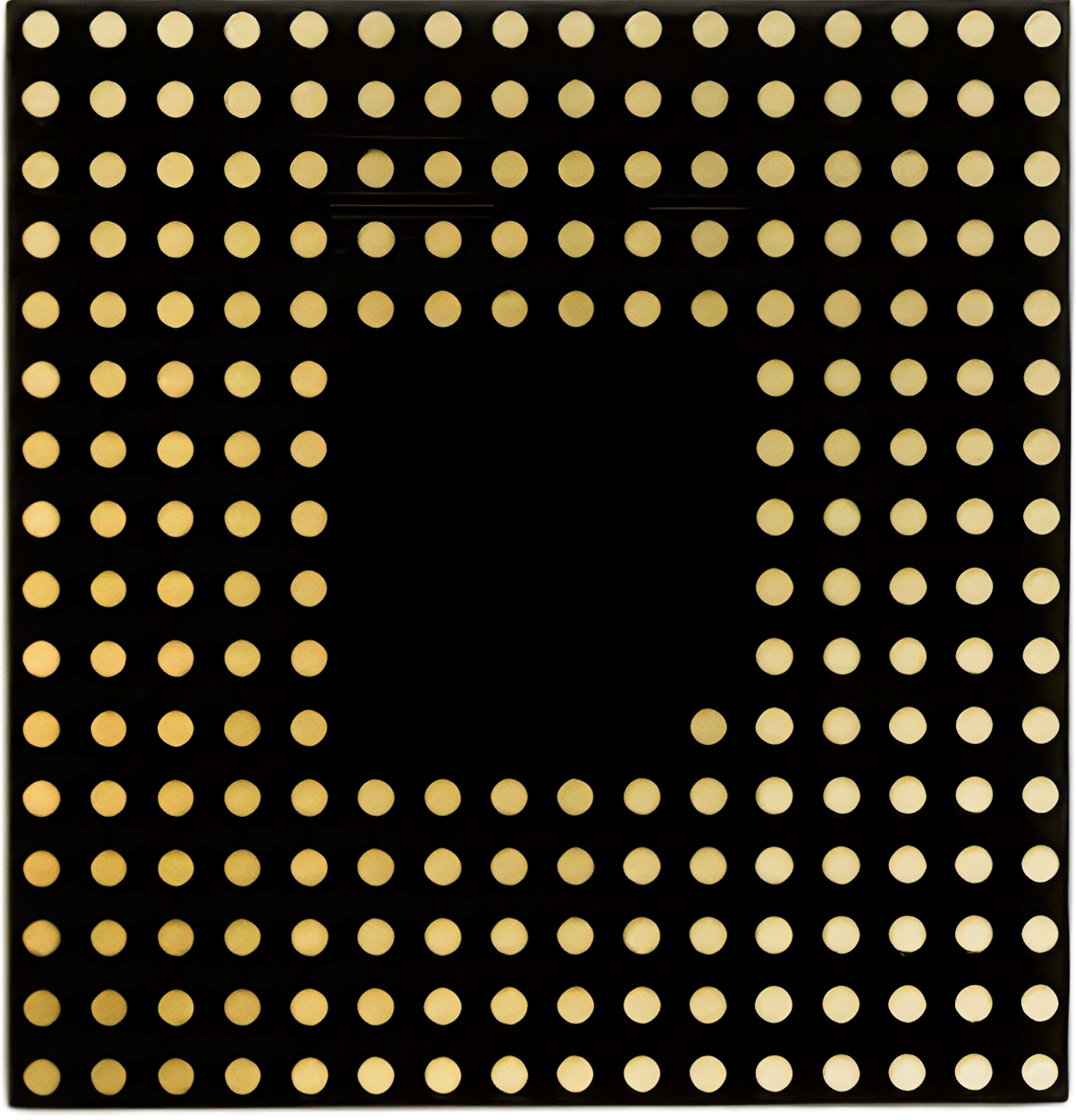

MYZR-RV1126B核心板反面图
核心板尺寸图

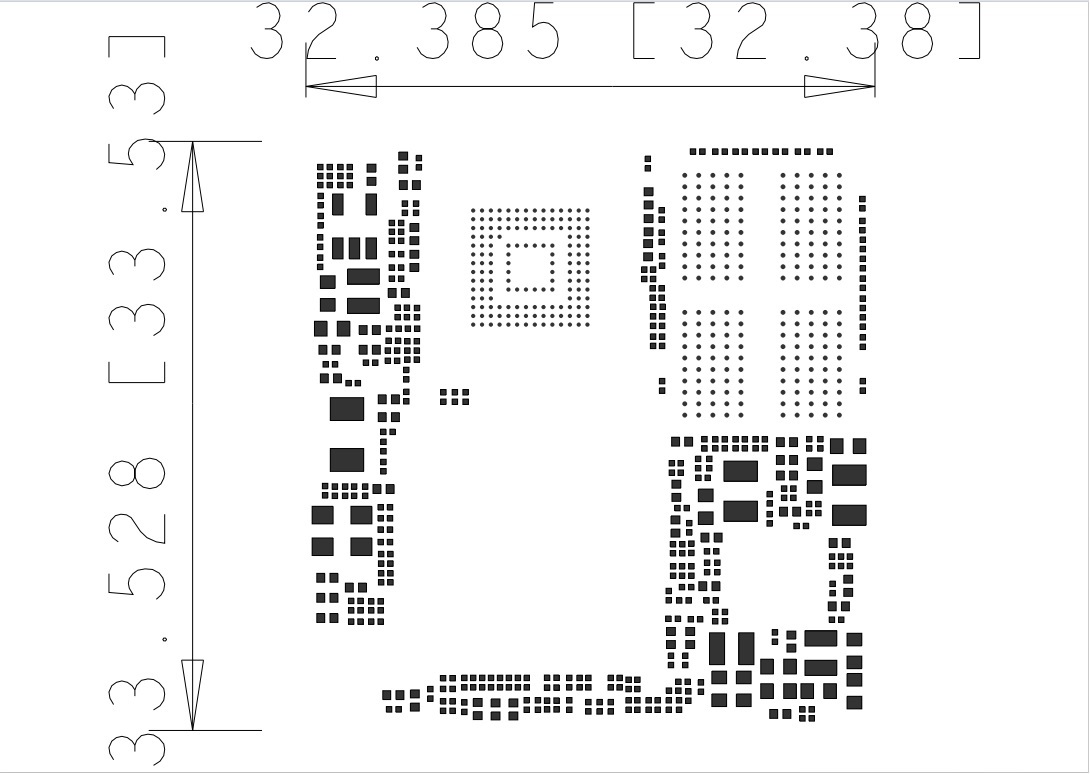

核心板尺寸机械图【33.53mm×32.38mm】
核心板命名规则及可选配置
核心板型号 |
命名规则 |
|||
|---|---|---|---|---|
MYZR-RV1126B |
MYZR |
RV1126B |
LB/EK |
221 |
明远智睿 |
MPU主控型号 |
LB【核心板】 |
核心板引脚 |
|
RV1126B【商业级】 |
EK【开发板】 |
|||
RV1126BJ【工业级】 |
||||
可选配置 |
||||
内存:LPDDR4X 2/4/8GByte |
||||
存储:8/16/32/64GByte eMMC |
||||
例:MYZR-RV1126B-LB221-2G-8G |
||||
供电模式
功能 |
引脚标号 |
规格-最小 |
规格-典型 |
规格-最大 |
单位 |
备注 |
|---|---|---|---|---|---|---|
电源供电 |
CON1 |
11.8 |
12 |
12.2 |
V |
底 |
工作环境
参数 |
最小 |
典型 |
最大 |
单位 |
说明 |
|---|---|---|---|---|---|
商业级 |
0°C |
25°C |
70°C |
°C |
实测0至60°C运行 |
工业级 |
0°C |
25°C |
80°C |
°C |
实测0至70°C运行 |
启动配置
EM M C启动
是否支持快启动及快启时间
项目 |
支持情况 |
时间 |
|---|---|---|
RV1126B |
不支持 |
核心板功耗
类型 |
待机功耗 |
满载功耗 |
||
|---|---|---|---|---|
电流 |
功耗 |
电流 |
功耗 |
|
MYZR-RV1126B开发板 |
140mA |
1.680W |
210mA |
2.520W |
注:上面数值为电流值(mA),电压为5.0V,满载为全核跑满 |
||||
核心板贴片/安装示意图
信号定义
核心板引脚定义
Pin NO. |
Pin Name |
功能描述 |
|---|---|---|
A1 |
PWM0_CH1_M0 |
UART1_RX_M0/I2C5_SDA_M0/PWM0_CH1_M0/SPI2AHB_D2/GPIO00_ |
A2 |
GPIO0_AO_Z |
TEST_CLKO_OUT/REF_CLKO_OUT/GPIO0O_AO_Z |
A3 |
UART0_TX_DBG |
JTAG_TCK_M0 /I2C1_SCL_M0 / PWM1_CH2_M0 /UART0_TX_M2 / GPI000 |
A4 |
UART0_RX_DBG |
JTAG_TMS_M0/I2C1_SDA_M0/ PWM1_CH3_M0 / UART0_RX_M2/ GPIO00 |
A5 |
GND |
|
A6 |
VCC_1V8電 |
|
A7 |
VCC_1V8電 |
|
A8 |
FSPI_DO |
SAI1_LRCK_M0/FSPI0_D0/GPIO1_B4_U |
A9 |
FSPI_CSN |
SAI1_MCLK_M0 / FSPI1_CSN0_M1/ FSPI0_CSN0 / GPIO1_B0_U |
A10 |
FSPI_D2 |
SAI1_LRCK_M0/FSPI0_D2/GPIO1_B2_U |
A11 |
IRCUT_A0 |
I2C3_SCL_M2/DSMSCSN3/ETPTP REFCLKPM1/PWM0_CH6_M |
A12 |
SDMMC0_VOL_CTRL |
SPI0_CS1N_M0/FSPI1_D2_M0/GPIO00_A6_U |
A13 |
SDMMC0_CMD |
UART4_TX_M3/UART3_CTSN_M0/ SDMMC0_CMD/GPIO2_A5_D |
A14 |
SDMMC0_D2 |
TEST_CLK1_OUT/JTAG_TCK_M1/UART4RTSNM3/ART3_RX_M0/ SDMM |
A15 |
SDMMC0_DO |
I2C0_SDA_M1/UART0_RX_M0/SDMMC0_D0/GPIO2_A0_D |
A16 |
SDMMC0_CLK |
UART4_RX_M3/UART3_RTSN_M0/ SDMMC0_CLK/GPIO2_A4_D |
B1 |
ETH_LED_SPD |
SARADC2ETHXCMM/FHYCMHYD |
B2 |
SARADC0_INO_KEY |
SARADC0INO_KEY |
B3 |
RESET |
RESET |
B4 |
SDIO_D1 |
I2C1_SDA_M1/SDMMC1_D1/GPIO3_A3_D |
B5 |
GND |
|
B6 |
VCC_1V8電 |
|
B7 |
FSPI_CLK |
FSPI0_CLK/GPIO1_B7_D |
B8 |
FSPI_D1 |
SAI1_SCLK_M0/FSPI0_D1/GPIO1_B5_U |
B9 |
FSPI_D3 |
SAI1_SDI_M0/FSPI0_D3/GPIO1_B6_U |
B10 |
IRCUT_B1 |
DSMC_INT2/UART3_CTSN_M1/PWM1SHD3M1/SPI_MISO_M2/VO_LCD |
B11 |
IRCUT_B0 |
RCUTO |
B12 |
IRCUT_A1 |
DSMC_INT3/UART3 RTSNMP/GCH⊥M1/SPI1_MOSM2/ |
B13 |
SDMMC0_PWREN |
SPI0_MOSI_M0/FSPI1_DO_M0/GPIO0O_BO_D |
B14 |
SDMMC0_DET |
PWM1_CH0_M0/SDMMC0_DET/GPIO00_A5_U |
B15 |
SDMMC0_D3 |
SDMMC0D3 |
B16 |
SDMMC0_D1 |
SDMMC0D1 |
C1 |
ETH_LED_ACT |
SARADC2_IN6/ETHXCLKMM/WOIFCLKMUTMO6EHYLEDLINK |
C2 |
FEPHY_TXN |
EPHVXN |
C3 |
FEPHY_RXP |
FEPHYRXP |
C4 |
FEPHY_TXP |
FEPHYTXP |
C5 |
SDIO_DO |
I2C1_SCL_M1/SDMMC1_D0/GPIO3_A2_D |
C6 |
SDIO_D3 |
SDMMC1_D3/GPIO3_A5_D |
C7 |
UART2_TX_BT |
UART2_TX_M0/GPIO3_B1_D |
C8 |
SDIO_D2 |
SDMMC1_D2/GPIO3_A4_D |
C9 |
WIFI_WAKE_HOST_3V3 |
SPI0_MISO_M0/FSPI1_D1_M0/GPIO00_B1_D |
C10 |
CLK_32K_OUT |
RTC_32K_OUT/CLK_32K/GPIO00_A2_Z |
C11 |
SARADC0_IN1_CDS |
SARADC0_IN1_CDS |
C12 |
SENSOR_INT |
SENSORINT |
C13 |
LED_PWM_IR |
UART1_CTSN_M0 /PWM0_CH3_M0 / SPI2AHB_D0 /GPIO00_C7_D |
C14 |
LED_PWM_WHITE |
UART1_RTSN_M0 /PWM0_CH2_M0 /SPI2AHB_D1/GPIO00_C6_D |
C15 |
I2C2_SDA_SENSOR |
I2C2_SDA_M0/PWM0_CH5_M0/GPIO00_D1_D |
C16 |
I2C2_SCL_SENSOR |
I2C2_SCL_M0/PWM0_CH4_M0/GPIO00_D0_D |
D1 |
GMAC_TXCTL_M1 |
DSMC_D5/ETH_TXCTL_M1/ PWM3CH2_M1/V_CIF_D14_M1/VO_LCDC |
D2 |
GPIO3_B2_D |
FLASH_TRIG_OUT/WMCHOM/AI2SDMO/SAI2_SDO_M0 |
D3 |
FEPHY_RXN |
FEPHYRXN |
D4 |
FEPHY_TXN |
FEPHYTXN |
D5 |
SDIO_CLK |
SDMMC1_CLK/GPIO3_AO_D |
D6 |
UART2_CTSN_BT |
UART2_CTSN_M0/GPIO3_A7_D |
D7 |
UART2_RTSN_BT |
UART2_RTSN_M0/GPIO3_A6_D |
D8 |
HOST_WAKE_BT |
SDMMCI_DETN/I2C5_SCL_M1/SA2MGLKMO/SPI_CSN1_M1/UART1 |
D9 |
WIFI_REG_ON_3V3 |
SPI0_CLK_M0/FSPI1_CLK_M0/GPIO00_B2_D |
D10 |
GPIO00_A3_U |
PWR_CTRLO/GPIO0O_A3_U |
D11 |
GMAC_RXCLK_M1 |
DSMC_DO/SAI1_SDI_M2/ETHLRXCLK2M1/PM3CH_M1/V_CIF_HSY |
D12 |
GMAC_RXD2_M1 |
GMAC_RXD2_M1 |
D13 |
GMAC_MDIO_M1 |
DSMC_DQS0 /UART7_RX_M0 /VI_CIF_D13_M1/VO_LCDC_D13 /GPIO5_ |
D14 |
GMAC_RXD1_M1 |
DSMC_RESETN/DSMCI1/THMDRGRTSMO/MC |
D15 |
GMAC_TXD1_M1 |
DSMC_D7/ETH_TXD1_M1/PWM3_CHS_M1/VI_CIF_D12_M1/VO_LCDC |
D16 |
GMAC_TXDO_M1 |
DSMC_CLKP/ETH_TXDO_M1/URT_CISNMI/5M2_CH3M1/V_CIF |
E1 |
GPIO3_B5_D |
FEPHY_EDSPMS/PM2CHMC/2C4SAPMO/SAI2LRCK |
E2 |
GPIO3_B3_D |
PRELIGHT_TRIG_OUT/PWM2_CHIMB/SAI2_SDIO_M0/SPI1_MISO_M |
E3 |
GPIO3_B4_D |
FEPT_LEDESPI1_CLK M1/UART1 RTSN_M1/GPIO3_B4I2_SCEK_M |
E4 |
GPIO7_A5_D |
SAI0_SDO0_M0/DSM_AUD_LP/GPIO7_A5_D |
E5 |
GND |
|
E6 |
GND |
|
E7 |
UART2_RX_BT |
UART2_RX_M0/GPIO3_BO_D |
E8 |
BT_WAKE_HOST |
I2C5_SDA_M1/ SAI2_SDI1_M0 /UART1_RX_M1 /GPIO3_B7_D |
E9 |
GND |
|
E10 |
GND |
|
E11 |
GND |
|
E12 |
VBAT_RTC |
|
E13 |
GMAC_RXD3_M1 |
DSMC_D3/SAI1_SDO_M2/ETRXD32M1/PM3CH4_M1/V_CIF_VSYN |
E14 |
GEPHY_RST_3V3IO |
|
E15 |
GMAC_TXCLK_M1 |
DSMC_D1/SA1_LRCKM2/TXCL2MM3CH_M/V_IF_L |
E16 |
CLK_OUT_ETHERNET_M1 |
DSMC_D6/ETH_CLK 25MCUT M17/PPM3_CHLM1/V_CIF_D13M |
F1 |
GPIO7_A0_D |
SAI0_SCLK_M0/PWM2_CH4_M1/GPIO7_A0_D |
F2 |
GPIO7_A3_D |
SAI0_LRCK_M0/DSM_AUD_LN/PWM2_CH7_M1/ GPIO7_A3_D |
F3 |
I2C4_SDA_M3 |
PDM_CLK0_M0/I2C4_SDA_M3/UART2_CTSN_M1/ GPIO7_A4_D |
F4 |
I2C4_SCL_M3 |
PDM_CLK1_M0/I2C4_SCL_M3/ PWM2_CH5_M1/GPIO7_A1_D |
F5 |
GND |
|
F6 |
GND |
|
F12 |
VBAT_RTC |
|
F13 |
GMAC_RXDO_M1 |
DSMC_D8/ETH_RXDO_M1/UARTM0/L_CIF_D9_M1/VO_CDC |
F14 |
GMAC_RXCTL_M1 |
DSMC_D9 /ETH_RXCTL_M1/UART6TXMO/V_CIFD8_M1/VO_LCDC |
F15 |
GMAC_TXD3_M1 |
DSMC_CSN1/ETH_TXD3_M1/UART4_RTNM5AWM2_CH4_M /V_CIF |
F16 |
GMAC_MDC_M1 |
DSMC_CLKN /DSMCINT/THMDC M/UR7RTS MO/PM2_CH |
G1 |
GPIO7_A0_D |
SAI0_SCLK_M0/PWM2_CH4_M1/GPIO7_A0_D |
G2 |
GPIO7_A6_D |
SAI0_SDI0_M0/PDM_SDI0_M0/GPIO7_A6_D |
G3 |
GPIO7_A7_D |
SAI0_SDO1_M0 / SAI0_SDI3_M0/ PDM_SDI3_M0/ UART2_RTSN_M1/ GPIO |
G4 |
VCC5V0_SYS |
|
G5 |
GND |
|
G12 |
VBAT_RTC |
|
G13 |
USB_DRD_ID |
USBDRDID |
G14 |
USB2_DRD_DP |
USB2DRDDP |
G15 |
USB2_DRD_DM |
|
G16 |
USB2_DRD_VBUSDET |
USB2_DRD_VBUSDET |
H1 |
VCC5V0_SYS |
|
H2 |
VCC5V0_SYS |
|
H3 |
VCC5V0_SYS |
|
H4 |
VCC5V0_SYS |
|
H5 |
GND |
|
H12 |
GND |
|
H13 |
USB2_HOST_DM |
USB2HOST_DM |
H14 |
USB_DRD_SSTXN |
USB_DRDSSTXN |
H15 |
USB_DRD_SSRXP |
USB_DRD_SSRXP |
H16 |
GMAC_TXD2_M1 |
GMAC_TXD2_M1 |
J1 |
GPIO6_B7_D |
SARADC2_IN3/THMCMMICFD15MO/PDM_CLK1_M1/ |
J2 |
GPIO6_C1_D |
SARADC2_IN5/ETH_CLK 25MOCHM//GPIFCLKIN_M /UART3_CTS |
J3 |
GPIO6_B4_D |
ETH_MCLK_M0/V_CIF_D12_M0/ PMGL4_M1 / SPI1_CLK_M0/UART7 |
J4 |
SARADC0_IN2_BOM_ID |
SARADC0_IN2_BOM_ID |
J5 |
SARADC0_IN6 |
SARADC0N6 |
J12 |
GND |
|
J13 |
USB2_HOST_DP |
USB2_HOST_DP |
J14 |
USB_DRD_SSTXP |
USB_DRD_SSTXP |
J15 |
USB_DRD_SSRXN |
USB_DRD_SSRXN |
J16 |
USB2_HOST_PWREN_H |
DSMC_D11/SA2_SDCM/SCLK/ATTSNM/PWM_CH |
K1 |
GPIO6_B0_D |
SARADC2INO/ETHMASM/IFM/SA_S |
K2 |
GPIO6_B3_D |
ETHRXD1_M0/V_CRFCTSMOMMS3M1/SPI1_MISO_M0/ |
K3 |
SARADC0_IN3 |
SARADC0N3 |
K4 |
SARADC0_IN5 |
SARADC0N5 |
K5 |
SARADC0_IN4 |
SARADC0IN4 |
K12 |
GND |
|
K13 |
SPK_CTRL |
PWR_CTRL1/GPIO00_A4_D |
K14 |
DSM_AUD_RN |
SAIO_SDO2_M0/SAIO_SD2/PMMPMO72C1SCL_M3/DSM_AU |
K15 |
MIC1_P |
C1 |
K16 |
MIC1_N |
CN |
L1 |
GPIO6_B6_D |
SARADC2_IN2 /VI_CIF_D14_M0 /PDM_SDI1_M1 /UART7_RTSN_M1 / GPIO6 |
L2 |
GPIO06_B5_D |
SARADC2_IN1/ ETH_RXCTL_M0 /VI_CIF_D13_M0 / PDM_SDIO_M1/ UART7_ |
L3 |
GPIO6_B2_D |
ETHRXDO_M0/VCRRSMOMMS2M/SPI1_MOSMO/ |
L4 |
GPIO6_B1_D |
ETH_TXCTLMO/SAIO_SDVGMO/SIDIM1/PICS |
L5 |
SARADC0_IN7_BOOT |
SARADC0_IN7_BOOT |
L12 |
VCCIO_SD |
|
L13 |
MIPI_CSI_RX0_D2P |
MIPI_CSIRXOD2P |
L14 |
DSM_AUD_RP |
SAIO_SDO3_M0/SAIO_SDPMMSPMO7C1SDA_M3/DSM_AU |
L15 |
MIC0_P |
CO |
L16 |
MIPI_DPHY_CSI_RX0_CLK1N |
MIPI_DPHY_CSI_RXO_CLKIN |
M1 |
GPIO6_C0_D |
SARADC2HMM/MCVSCSCM/ |
M2 |
VCC3V3_SYS |
|
M3 |
VCC_3V3 |
|
M4 |
VCC_3V3 |
|
M5 |
VCC_3V3 |
|
M6 |
GND |
|
M7 |
GND |
|
M8 |
GND |
|
M9 |
VCCIO_SD |
|
M10 |
VCCIO_SD |
|
M11 |
VCCIO_SD |
|
M12 |
VCCIO_SD |
|
M13 |
MIPI_CSI_RX0_D2N |
MIPI_CSIRXOD2N |
M14 |
MIC0_N |
|
M15 |
MIC0_N |
|
M16 |
MIPI_DPHY_CSI_RX0_CLK1P |
MIPI_DPHY_CSI_RXO_CLK1P |
N1 |
GND |
|
N2 |
GND |
|
N3 |
GND |
|
N4 |
VCC_3V3 |
|
N5 |
MIPI_DSI_D0P |
MIPI_DSI_DOP |
N6 |
MIPI_DSI_D0N |
MIPI_DSI_DON |
N7 |
WORK_PWM_LED |
UART0_RX_M1/PWM2_CH7_M0 / JTAG_TMS_M2/ CAN1_TXD_M0 /GPIO5 |
N8 |
GPIO5_D4_U |
I2C2_SCL_M1/FEPHNLL/NKM1/UART3XPM/PMO_CH_M |
N9 |
MIPI_RX1_PDN |
PWM0_CH5_M1 / SPI0_CSN1_M1/ SAI1_MCLK_M1 /UART4_TX_M0 / GPIO4 |
N10 |
MIPI_MCLK_OUT0 |
CAM_CLKO_OUT/UART5_CTSN_M0/GPIO4_B1_D |
N11 |
MIPI_CSI_RX0_D1P |
MIPI_CSIRXOD1P |
N12 |
MIPI_CSI_RX0_D1N |
MIPICSIXODN |
N13 |
MIPI_CSI_RX0_D3P |
MIPI_CSIRXOD3P |
N14 |
MIPI_CSI_RX0_D3N |
MIPI_CSIRXOD3N |
N15 |
MIPI_CSI_RX0_CLK0P |
MIPI_CSIRXO_CLKOP |
N16 |
MIPI_CSI_RX0_CLK0N |
MIPI_CSIRXO_CLKON |
P1 |
MIPI_DSI_D1P |
MIPI_DSI_DP |
P2 |
MIPI_DSI_CLKN |
MIPI_DSI_CLKN |
P3 |
GND |
|
P4 |
GPIO5_B3_D |
DSMC_RDYN/ETH_MCLKM1/LARTG_CTSNGMO5WM2_CH1_M1/V_CIF |
P5 |
TP_INT_L |
DSMC_D13/SA2SOM/P1MW_CH |
P6 |
LCD_PWREN_H |
DSMC_D14/SAI2MCLKM1/PI0CSODM/A4AM/PWM_CH |
P7 |
GPIO5_D6_U |
UART0_TX_M1/ PWM2_CH6_M0 / JTAG_TCK_M2 / CAN1_RXD_M0/ GPIO5 |
P8 |
GPIO5_D5_U |
I2C2_SDA_M1/FEPHYLEDSPD_M/ART3 RXM1/PWM1_CH3_M |
P9 |
I2C4_SDA_CAM |
PWM0_CH6_M1/SPI_CSNO_M1/SA14DLM/I2C4_SDA_M2/UART5_T |
P10 |
I2C4_SCL_CAM |
PWM0_CH7_M1/SPI0_CLK_M1/SASDAM1/2C4_SCL_M2/UART5_R |
P11 |
I2C3_SCL_CAM |
SPI0_MOSI_M1/ SAI1_SCLK_M1/I2C3_SCL_M1/ GPIO4_A4_D |
P12 |
MIPI_RX0_PDN |
PWM0_CH4_M1/UART4_RX_M0/GPIO4_A2_D |
P13 |
I2C3_SDA_CAM |
SPI0_MISO_M1/SAI1_LRCK_M1/ I2C3_SDA_M1/ GPIO4_A5_D |
P14 |
MIPI_RX0_RST |
CAM_CLK3_OUT /I2C1_SDA_M2 /UART4_RTSN_M0 /GPIO4_A0_U |
P15 |
MIPI_CSI_RX0_D0N |
MIPI_CSI_RX0_DON |
P16 |
MIPI_CSI_RX0_D0P |
MIPI_CSI_RX0_DOP |
R1 |
MIPI_DSI_D1N |
MIPI_DSI_DN |
R2 |
MIPI_DSI_CLKP |
MIPI_DSI_CLKP |
R3 |
MIPI_DSI_D2P |
MIPI_DSI_D2P |
R4 |
MIPI_DSI_D2N |
MIPI_DSI_D2N |
R5 |
LCD_BL_PWM |
CDBLPWM |
R6 |
MOTOR1_D1 |
SARADC1/GMMA |
R7 |
MOTOR2_D2 |
SARADC1IN5/ETHTXD2MMCIFD/2C5SDAM3/ART5_CTS |
R8 |
MOTOR2_D3 |
SARADC1_IN6 ETH_TXD3_MOV_CI6OUART4_RTSN_M2 PWM_CH |
R9 |
MOTOR2_D4 |
SARADC1N/THTMMAS |
R10 |
MIPI_CSI_RX1_D0N |
MIPI_CSIRX1_DON |
R11 |
MIPI_CSI_RX1_D0P |
MIPI_CSIRX1DOP |
R12 |
MIPI_RX1_RST |
CAM_CLK2_OUT /I2C1_SCL_M2 /UART4_CTSN_M0 / GPIO4_A1_U |
R13 |
MIPI_DPHY_CSI_RX1_CLK1N |
MIPI_DPHY_CSI_RX1_CLKIN |
R14 |
MIPI_DPHY_CSI_RX1_CLK1P |
MIPI_DPHY_CSI_RX1_CLK1P |
R15 |
MIPI_CSI_RX1_D3N |
MIPI_CSIRX1_D3N |
R16 |
MIPI_CSI_RX1_D3P |
MIPI_CSIRX1D3P |
T1 |
MIPI_DSI_D3P |
MIPI_DSI_D3P |
T2 |
MIPI_DSI_D3N |
MIPI_DSI_D3N |
T3 |
TP_RST_L |
DSMC_D1/A2SCKMM/M/ |
T4 |
I2C5_SDA_TP |
I2C5SDMMCAKM/M/TCTS |
T5 |
I2C5_SCL_TP |
I2C5_SCL_M2/DSMCD/AIDMATCTAM/PWM_ |
T6 |
MOTOR2_D1 |
SARADC1IN/T/IAL/SC |
T7 |
MOTOR1_D3 |
SARADC1/AMA |
T8 |
MOTOR1_D2 |
SAISRDCM//ETHPRECLKTCANTXMMM1 |
T9 |
MOTOR1_D4 |
SARADC1N/ETACANMHIA |
T10 |
MIPI_CSI_RX1_D1P |
MIPI_CSIRX1_D1P |
T11 |
MIPI_CSI_RX1_D1N |
MIPI_CSIRX1_DIN |
T12 |
MIPI_MCLK_OUT1 |
MIPIMCLK_OUT1 |
T13 |
MIPI_CSI_RX1_D2N |
MIPI_CSIRX1_D2N |
T14 |
MIPI_CSI_RX1_D2P |
MIPI_CSIRX1D2P |
T15 |
MIPI_CSI_RX1_CLKON |
MIPI_CSI_RX1_CLKON |
T16 |
MIPI_CSI_RX1_CLKOP |
MIPI_CSI_RX1_CLKOP |

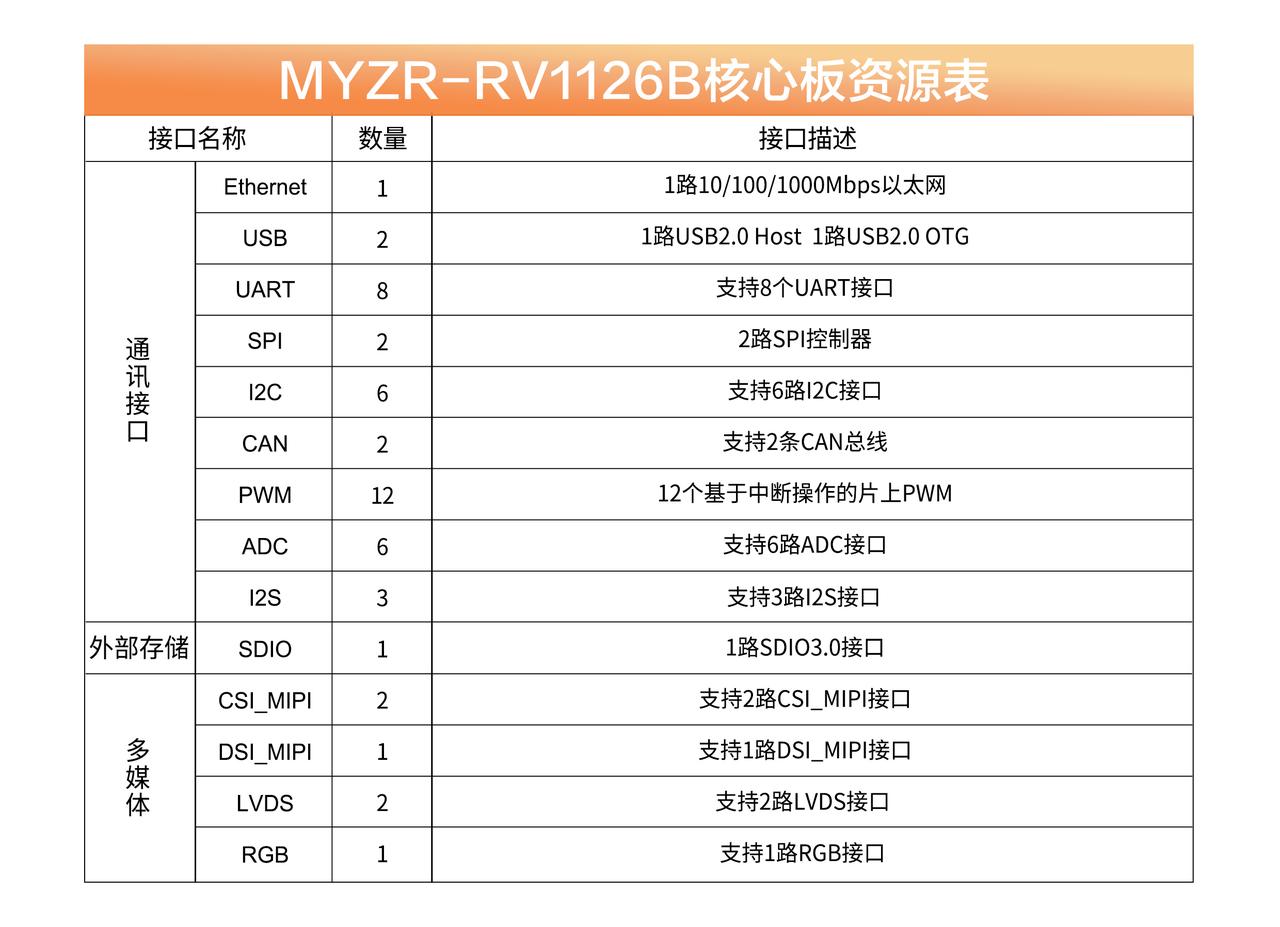

接口资源
注:表中参数为硬件设计或CPU理论值
接口规格 |
最大可配置接口数 |
描述 |
|
|---|---|---|---|
通讯接口 |
Ethernet |
1 |
1 路以太网控制器，支持 RGMII/RMII，速率 10/100/1000Mbps |
USB2.0 |
2 |
1 路 USB2.0 Host、1 路 USB2.0 OTG，最高传输速率 480Mbps。 |
|
USB3.0 |
1 |
1路USB 3.0 Host (Type-A) ,最高传输速率 5Gbps |
|
UART |
6 |
6 路 UART 接口，最高波特率 4Mbps，除 UART2 外其余支持硬件流控 |
|
SPI |
3 |
2 路通用 SPI+1 路专用 FSPI，每路支持主从模式，FSPI 兼容 1/2/4 线传输 |
|
I2C |
6 |
6 路 I2C 接口，支持 7bit/10bit 地址，最高速率 1Mbps。 |
|
CAN |
1 |
1 路 CAN 接口，支持标准帧、扩展帧及 CAN FD。 |
|
PWM |
13 |
内置12 路通用 PWM加1路音频专用 PWM |
|
ADC |
8 |
6 路 10 位 SARADC与2 路温度检测 TSADC，SARADC 最高采样率 1MS/s。 |
|
I2S |
3 |
3 路 I2S 音频接口，最高 192KHz 采样率 |
|
外部存储 |
SDIO |
1 |
1 路 SDIO3.0 接口，支持SD3.0,MMC4.51 |
eMMC |
1 |
1 路 eMMC 4.51 接口，支持 1/4/8bit 总线，HS200 模式 |
|
FSPI |
1 |
1 路 FSPI 接口，支持 x1/x2/x4 四线模式，2 路片选，兼容 SPI Flash |
|
NAND Flash |
1 |
1 路异步 NAND Flash 接口，8bit 数据总线，硬件 ECC（最大 16bits/1KB） |
|
多媒体 |
CSI_MIPI |
2 |
2 路 MIPI CSI 图像输入接口，单路最高 4 通道，最大分辨率 4416×3312@30fps |
DSI_MIPI |
1 |
支持 1 路 4Lane的DSI_MIPI 接口，最大分辨率 1920×1080@60fps |
|
LVDS |
2 |
2路4通道LVDS 视频输入接口，与 MIPI CSI 引脚复用，最大分辨率 4416×3312@30fps |
|
RGB |
1 |
1 路 24bit 并行 RGB 显示接口，最高分辨率1920×1080 @ 60fps |
|
内核版本 |
6.1.141 |
||
文件系统 |
Buildroot/Debian12 |
||
界 面 |
QT/LVGL |
||
开发板介绍
开发板正反图片

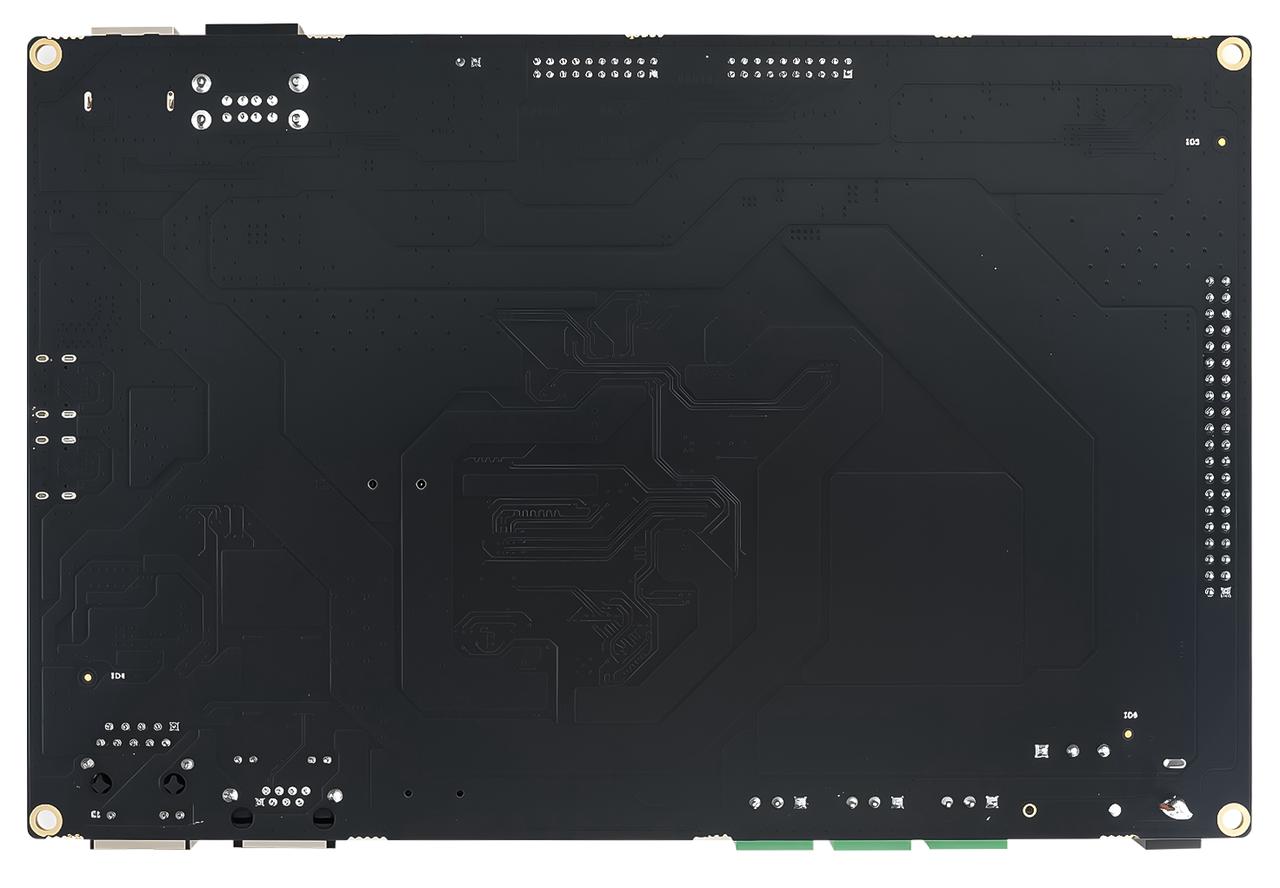

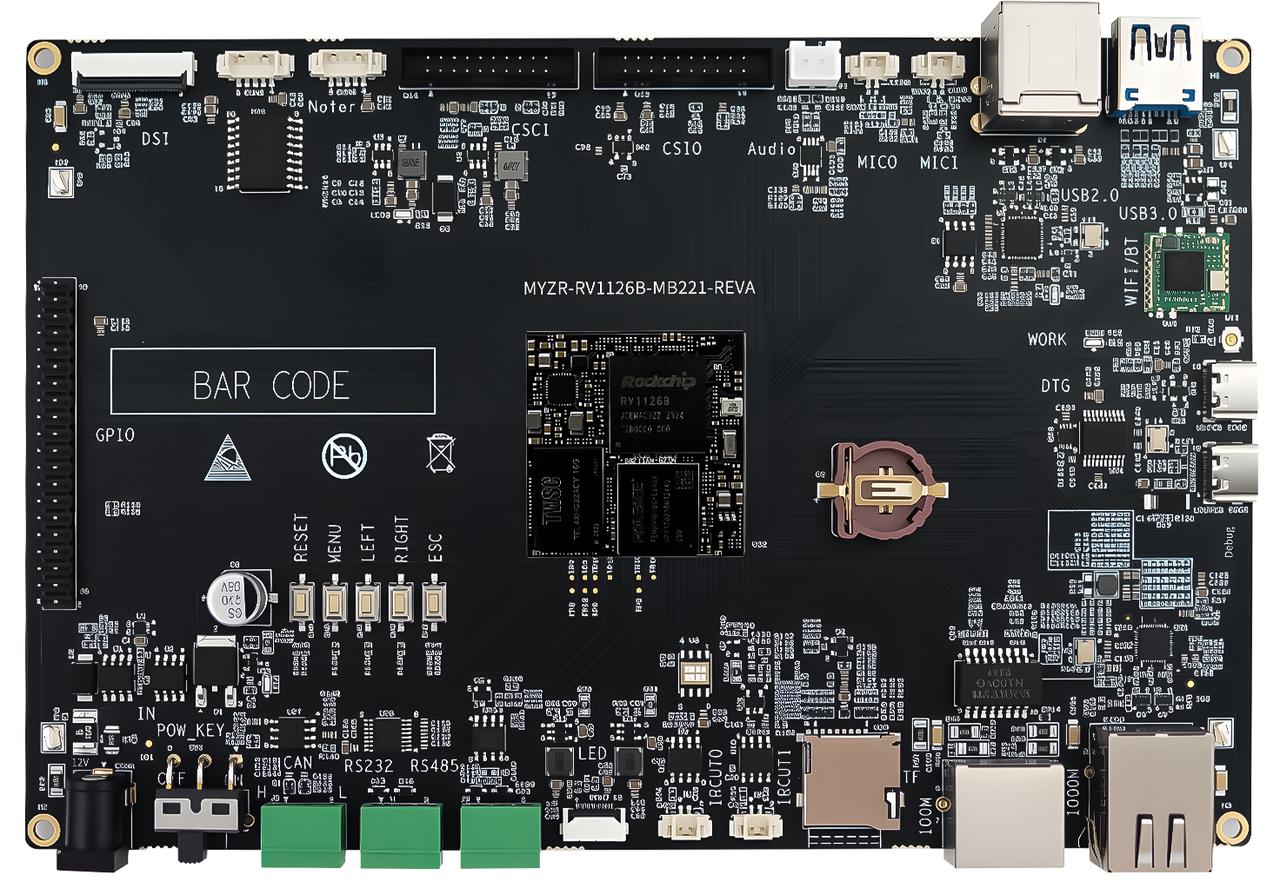

开发板正面图
开发板反面图

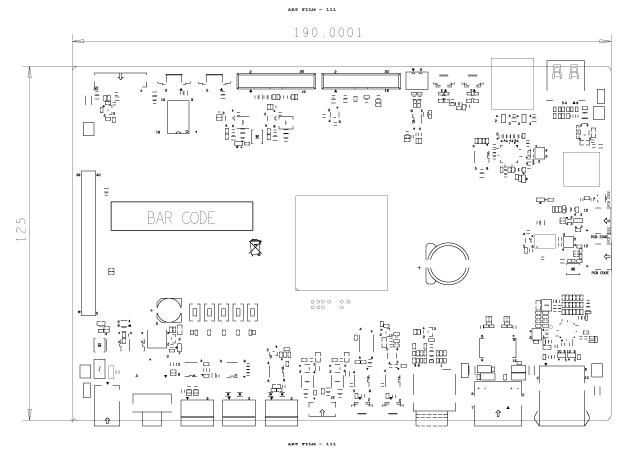

开发板尺寸机械图
开发板接口图

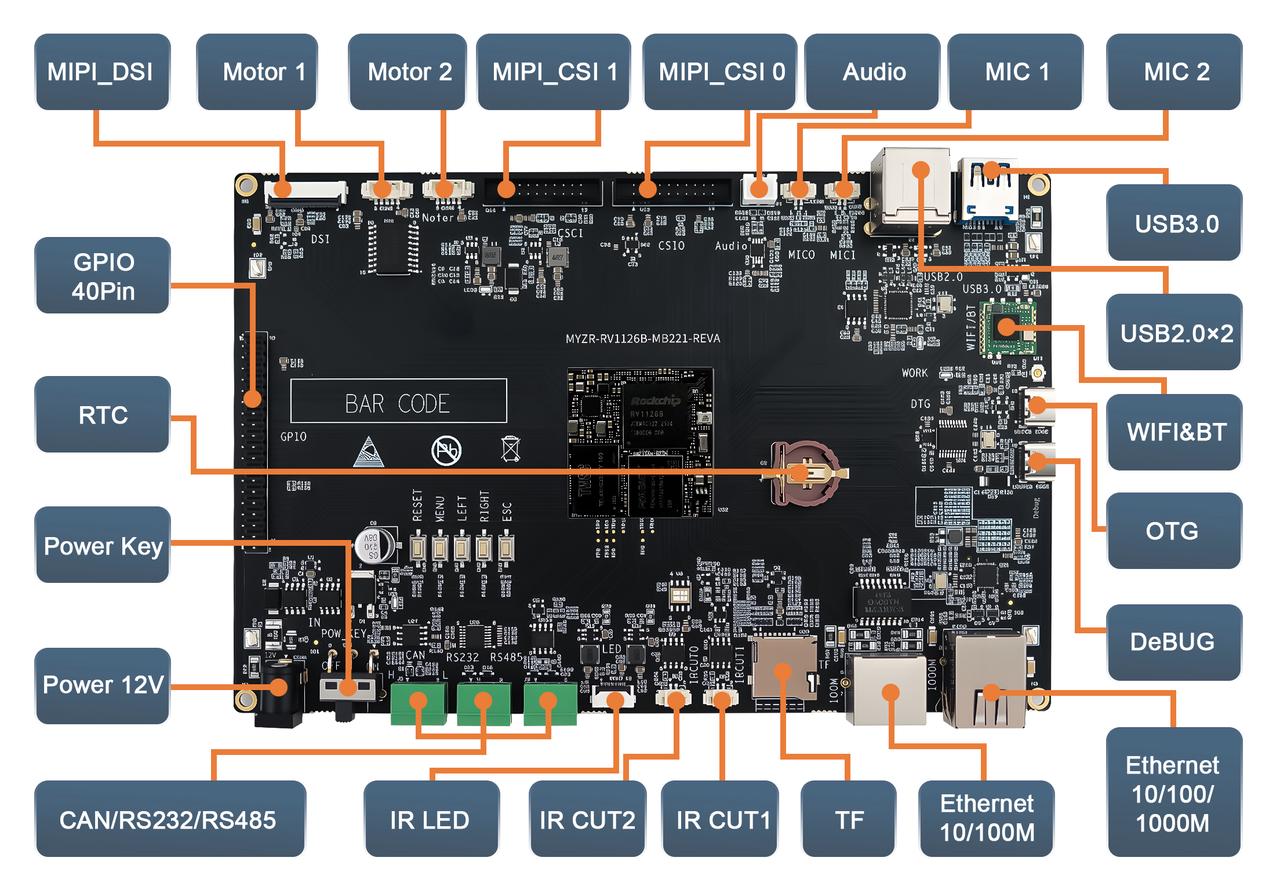

开发板基础参数
序号 |
项目 |
规格 |
|---|---|---|
1 |
型号 |
MYZR-RV1126B-EK221 |
2 |
PCB尺寸 |
190mm × 125mm |
3 |
PCB层数 |
4层 |
4 |
PCB厚度 |
1.6mm |
5 |
PCB颜色 |
黑色 |
6 |
核心板接口 |
LGA |
开发板标配及可选配件
型号 |
开发板标配 |
|
|---|---|---|
MYZR-RV1126B-EK221 |
开发板×1【内含核心板】 |
网线×1 |
12V电源适配器×1 |
USB烧录线×1 |
|
TTL串口模块×1【赠品】 |
||
选配 |
||
OV5695摄像头、5寸MIPI显示屏 |
||
开发板搭配MYZR-RV1126B核心板使用,集成开发调试所需的全部常用接口,方便用户进行系统开发与功能验证。
开发板资源
序号 |
接口 |
功能 |
接口形式 |
丝印 |
|---|---|---|---|---|
1 |
电源 |
12V IN |
3P 直插 DC-005 电源座 |
CON1 |
2 |
工业串口总线接口 |
CAN/RS232/RS485 |
3P 3.5mm 插拔式接线端子 |
J3、J4、J5 |
3 |
IR LED、IR CUT2、IR CUT1 |
摄像头外设驱动与接口电路 |
12P 0.5mm 卧贴翻盖式 FPC 插座 |
CON7 |
4 |
TF |
SD |
9P TF 卡座 (TF-01A) |
U30 |
5 |
Ethernet |
10/100M |
弯插带灯 RJ45 |
J2 |
6 |
Ethernet |
10/100/1000M |
直插带灯千兆 RJ45 网口 |
U20 |
7 |
OTG、DeBUG |
烧录、调试口 |
Type-C 母座 16PIN 2MD |
U5、U6 |
8 |
WIFI&BT |
WiFi、蓝牙 |
U18、U25 |
|
9 |
USB3.0 |
USB3.0 |
USB3.0 AF 卧贴蓝编带 |
USB1 |
10 |
USB2.0 |
USB2.0 |
双层 USB-A 母弯插 |
J1 |
11 |
MIC |
麦克风 |
1.25mm 2P 立贴针座 |
CON8、CON9 |
12 |
Audio |
喇叭 |
XH2.54 2P 直插针座白色无锁 |
P1 |
13 |
MIPI_CSI |
D-PHY0_RX、D-PHY0_TX |
2mm 2×10P IDC 简牛针座 |
U13、U14 |
14 |
Motor |
Motor |
1.25mm 5P 立贴针座 |
CON4、CON5 |
15 |
MIPI_DSI |
MIPI DSI 显示 |
0.5mm 30P FPC 翻盖下接 |
CON6 |
16 |
GPIO 40Pin |
复用引脚 |
2.54mm 2×20P 双排直插排针 |
J6 |
17 |
RTC |
掉电走时 |
CR1220 贴片电池座 |
U2 |
开发板功耗
类型 |
待机功耗 |
满载功耗 |
||
|---|---|---|---|---|
电流 |
功耗 |
电流 |
功耗 |
|
MYZR-RV1126B开发板 |
140mA |
1.680W |
210mA |
2.520W |
注:上面数值为电流值(mA),电压为5.0V,满载为全核跑满 |
||||
开发板各模块电路设计说明
1. 电源电路
输入:12V/2A直流输入,带防反接、过流过压保护与电源指示灯;
采用SY8113BADC降压芯片,转出5V(最大3A)、3.3V(最大3A),各路电源就近放置去耦电容。
2. 调试串口UART
默认调试口UART0,波特率1.5M ,可直排针或搭配CH340转为USB;
信号线串510Ω电阻+TVS防静电,IO电平与供电电源域匹配。
3. 图像采集MIPI-CSI(2路)
支持双路MIPI摄像头,Sensor电源按需1.2V/1.8V/2.8V,大功耗Sensor选用DCDC供电;
PWDN、RESET由GPIO控制,I2C同地址摄像头分挂不同总线,接口增加ESD防护。
4. 显示MIPI-DSI/RGB
MIPI DSI:4Lane,1080P@60Hz,差分线预留共模电感;
RGB24bit:VCCIO5电源域供电,排线接口串22~100Ω限流电阻+TVS。
5. 以太网
内置百兆FE-PHY,另引出千兆GMAC;
FE差分收发串5.1Ω、并联110Ω端接电阻;MDIO外接1.5K~1.8K上拉电阻,RJ45配套防雷、隔离电容。
6. 音频模块
内置两路ADC支持差分麦输入,PDM 接口外接数字麦;
DSM 差分音频输出必须配套RC低通滤波,SAI做I2S外接Codec。
7. RS232/RS485/CAN
232/485采用电平转换芯片,接口增加ESD防护,3.3V电平;
CANFD双路,差分总线预留终端匹配电阻,连接器增设防静电器件。
8. USB电路
USB3.0差分串联0.1μF隔直电容,USB2.0信号线串2Ω电阻;
集成USB-HUB芯片,各通路配过流保护。
9. WIFI&BT
搭载BL-M8723DU模组,2.4GWiFi+BLE5.0,天线端预留匹配电容。
10. 按键电路
ADC分压式按键(ESC/MENU/LEFT/RIGHT),上电长按按键进入Recover模式。
