MYZR-R16-EK166 测试手册

Wifi测试

$ wifi_connect_ap_test wifi_name password

参数说明：

wifi_connect_ap_test是应用名
wifi_name是要连接的wifi的名字
password是要连接的wifi的密码
例：

USB测试

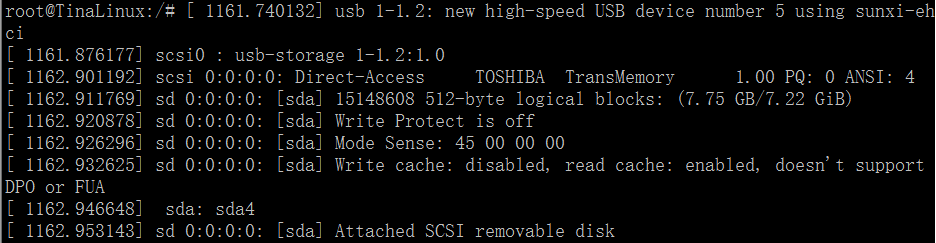

插入U盘
$ ls /dev/sda*
挂载U盘
$ mount /dev/sda4 /mnt
查看U盘的内容
$ ls /mnt
卸载U盘
$ umount /mnt

SD卡测试

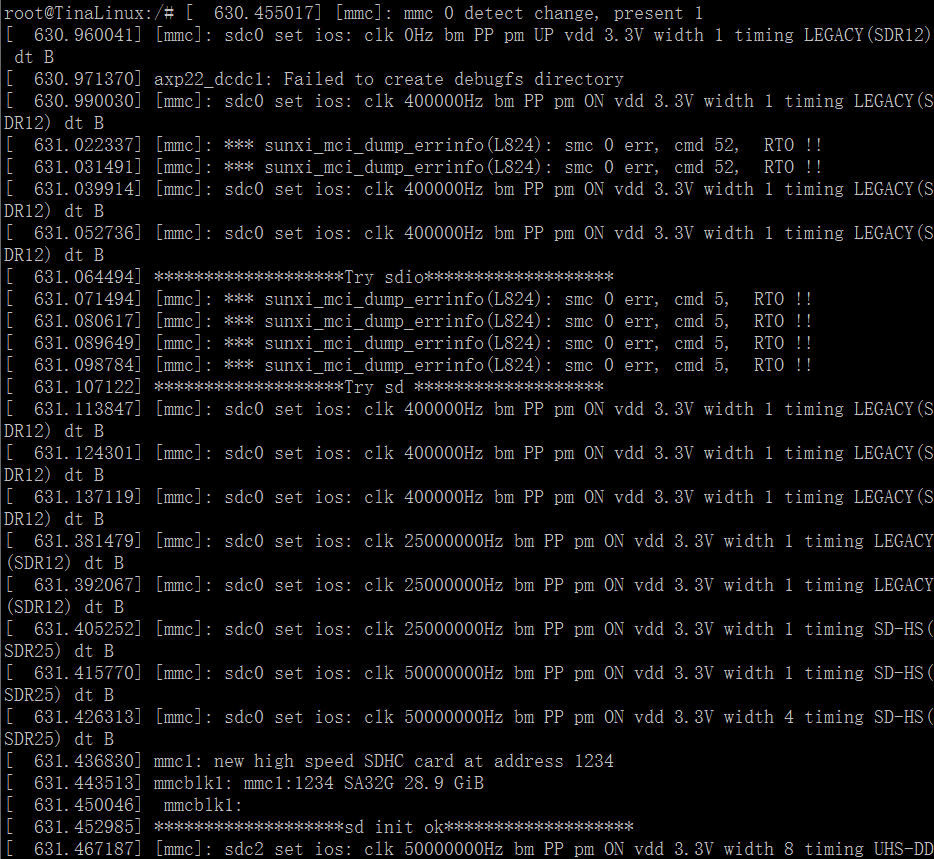

插入SD卡
$ ls /dev/mmcblk1
挂载SD卡
查看SD卡内容
卸载SD卡

SPI测试

参数说明：
spidev_test spi 测试程序
/dev/spidev0.0 要测试的spi
短接开发板j19上的5、6号管脚，然后在串口输入如下指令：
$ spidev_test -D /dev/spidev0.0
如果spi正常会输出如下结果

音频测试

用U盘复制一个mp3文件到开发板上。

$ mount /dev/sda4 /mnt/
$ cp /mnt/music.mp3 /
$ cd /
$ tinyplayer music.mp3
音量调整

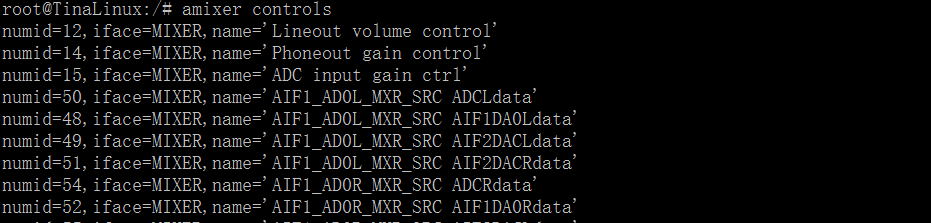

$ amixer controls
找到numid=3,iface=MIXER,name=’speaker volume control’
获取当前音量信息
$ amixer cget numid=3,iface=MIXER,name='speaker volume control'
设置音量大小为50
$ amixer cset numid=3,iface=MIXER,name='speaker volume control' 50

录音测试

录音
$ arecord -d 10 -D plughw:0 demo.wav
播放录音
$ aplay -Dplug:dmix demo.wav

串口测试

开发板只有一个UART3，将j19的13.14号管脚短接.

$ uart_test /dev/ttyS3 "Hello"
参数说明：
uart.o串口测试的应用名
ttyS3要测试的串口
“Hello”要发送的信息内容

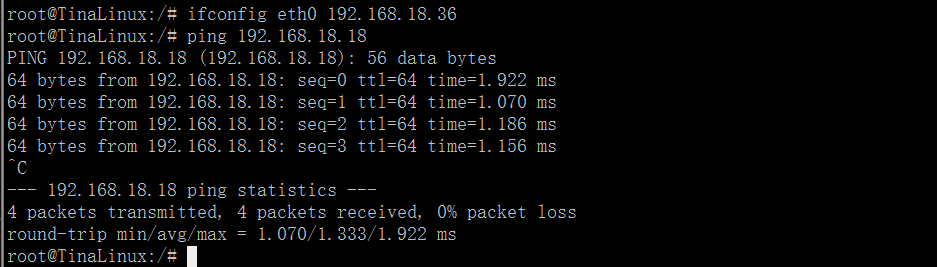

网口测试

将电脑的本地ip设置为192.168.18.18，并将电脑的防火墙关闭。将开发板跟电脑用网线相连然后执行如下命令:
$ ifconfig eth0 192.168.18.36
$ ping 192.168.18.18

4G测试

测试以L506为例（L506是全网通4G模块）
测试用卡为移动卡。
拨号脚本在/etc/ppp/peers/目录下。

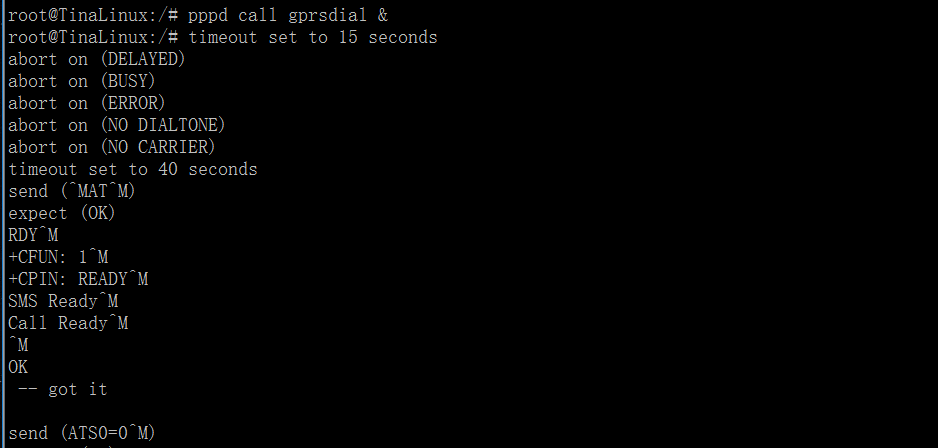

拨号：
$ pppd call gprsdial &

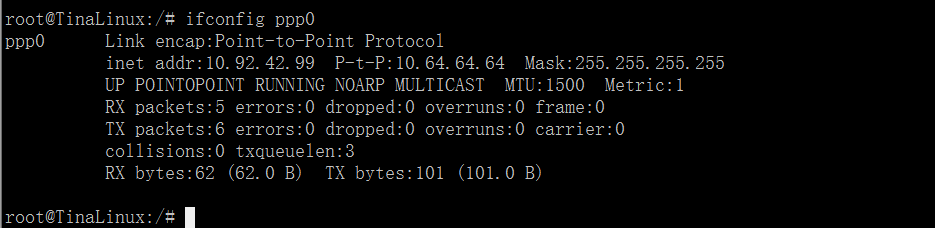

查看IP
$ ifconfig ppp0
--------------------------------------------------------------------------------
