MYZR-SAMA5-MB200 硬件介绍

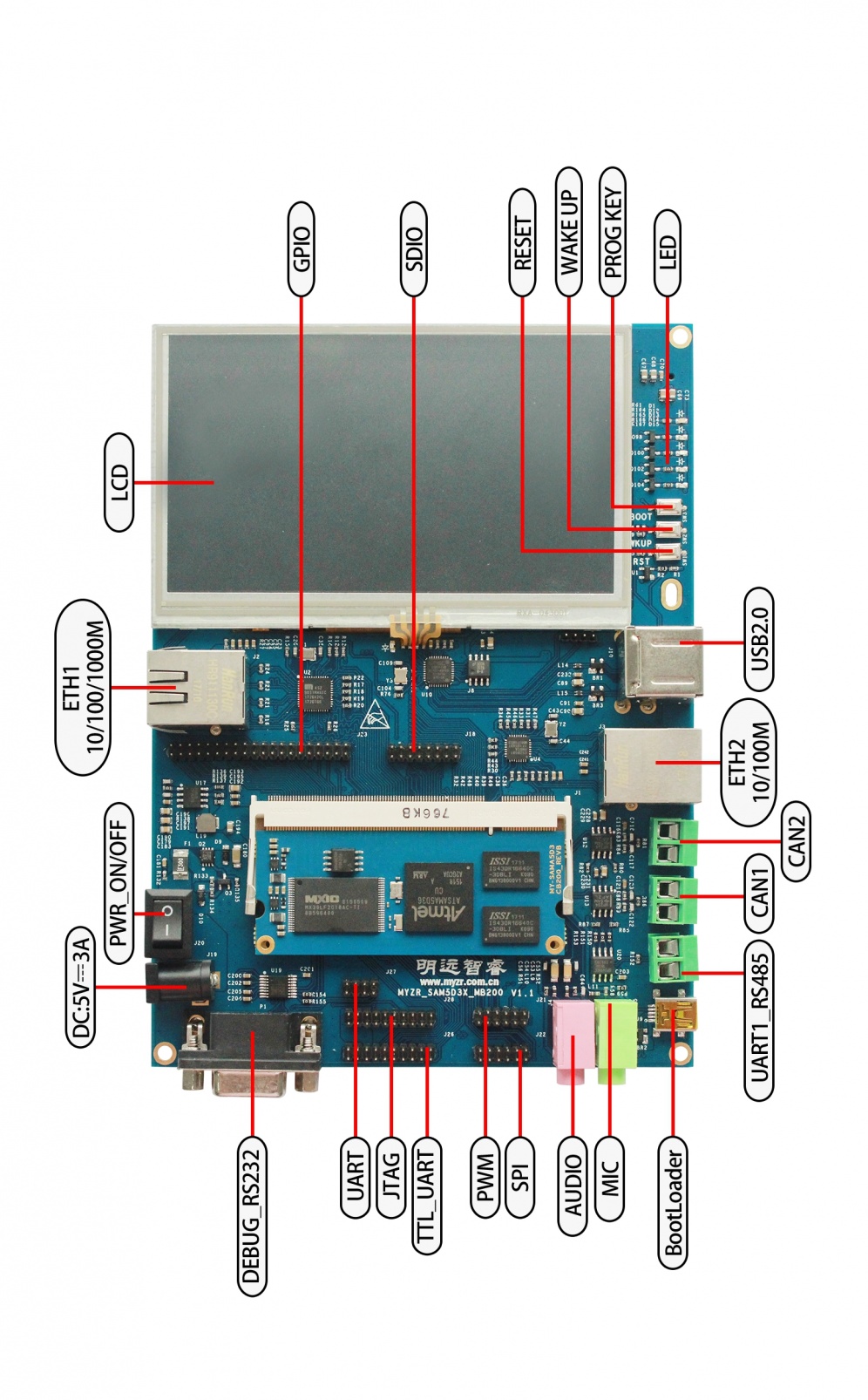

MYZR-SAMA5-EK200视图

正面视图

背面视图

接口描述

按键

丝印	信号	功能	描述

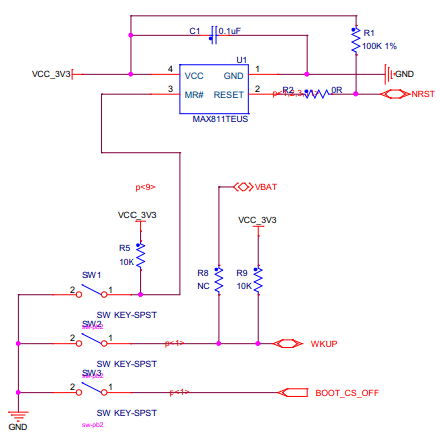

SW1	NRST	设备复位	按下设备复位
SW2	WKUP	唤醒	按下产生唤醒信号
SW3	BOOT_CS_OFF	启动模式控制	按下并上电，设备进入下载模式

USB下载口

丝印	信号	功能	描述

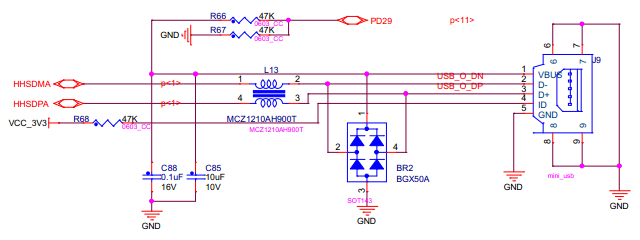

J9	HHSDMA,HHSDPA	烧录接口	设备进入下载模式后，通过此接口烧录程序

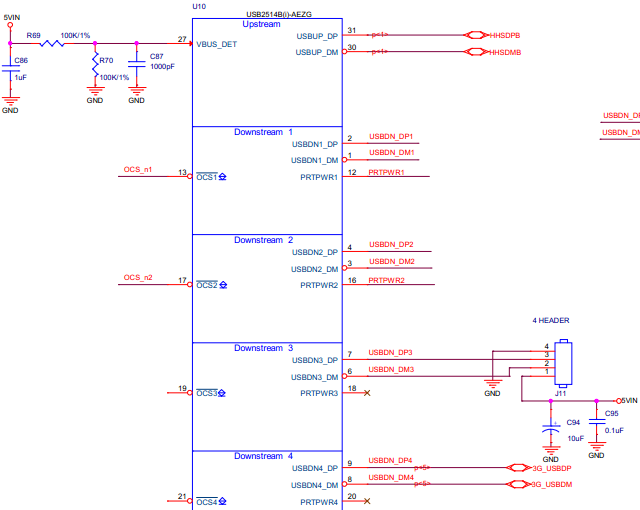

USB接口

USB-B & USB3

丝印	信号	功能	描述
U10	HHSDPB,HHSDMB	USB HUB芯片	通过USB2514扩展出3个USB接口和一个3G USB接口
J11	USBDN_DP3,USBDN_DM3	USB	USB插座接口

USB1 & USB2

丝印	信号	功能	描述

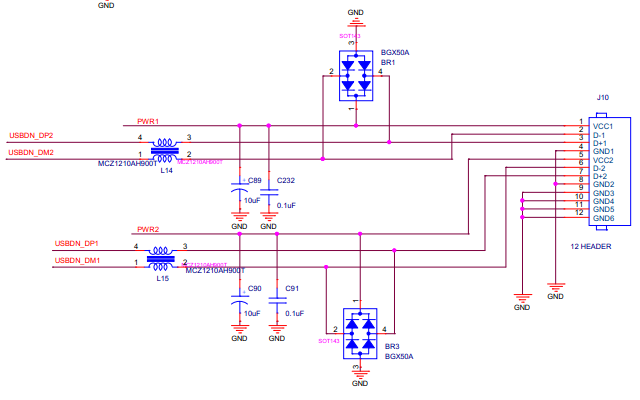

J10[1~4]	USBDN_DP2,USBDN_DM2	USB	USB接口
J10[5~8]	USBDN_DP1,USBDN_DM1	USB	USB接口

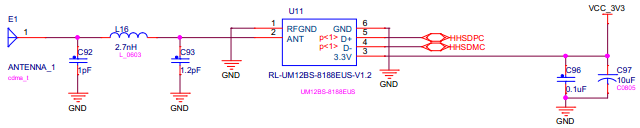

USB WIFI模块

丝印	信号	功能	描述
U11	HHSDPC,HHSDMC	USB-WIFI	使用USB-C用作USB-WIFI(RTL8188EUS)接口

LCD、背光及触摸屏

LCD有2组接口，2组接口共用一组信号。其中一组支持24位，另一组支持18位（使用24数据位可以兼容这2组接口）。

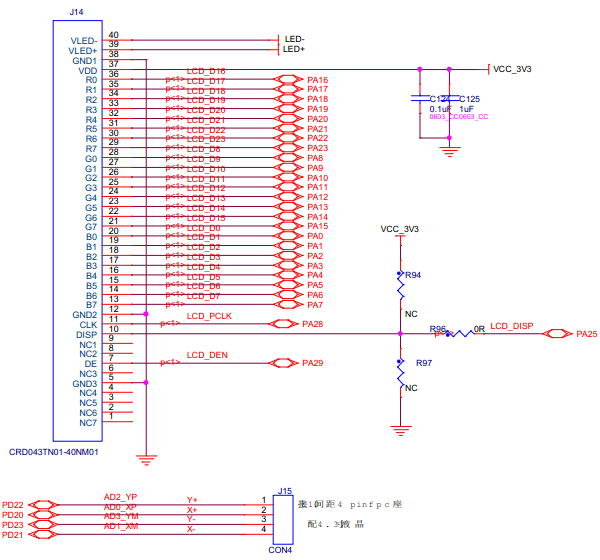

24位LCD显示及触摸屏接口

丝印	信号	功能	描述
J14	PA*	LCD接口	24位LCD显示屏接口
J15	PD20~PD23	触摸屏接口	4线电阻触摸屏接口

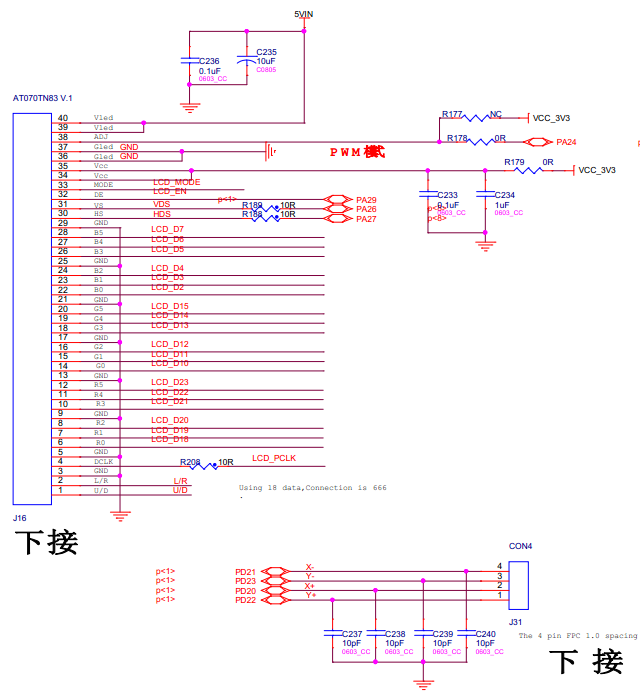

18位LCD触摸屏接口

丝印	信号	功能	描述
J16	PA*	LCD接口	18位LCD显示屏接口
J31	PD20~PD23	触摸屏接口	4线电阻触摸屏接口

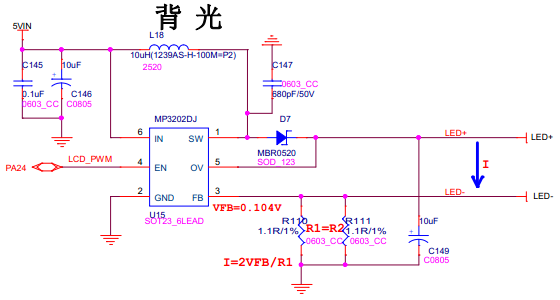

背光控制

丝印	信号	功能	描述
MP3202DJ	PA24(LCD_PWM)	LCD背光调节	LCD背光亮度调节

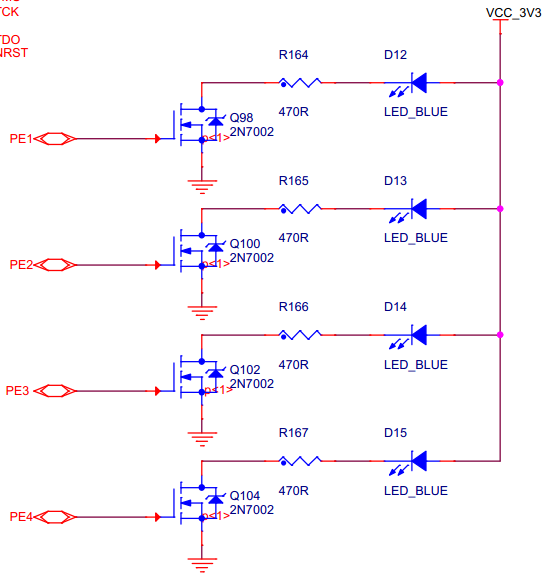

LED接口

丝印	信号	功能	描述
D12	PE1	GPIO-LED	实现为内核启动后该LED常亮
D13	PE2	GPIO-LED	实现为CPU正常工作时LED闪烁
D14	PE3	GPIO-LED	实现为通用GPIO-LED，系统下用户可控制LED亮灭
D15	PE4	GPIO-LED	实现为GPIO-TIMER，系统下可调节高低电平持续时间

说明：LED复用EBI的4个引脚（即如果要使用EBI，则不能实现PE1~PE4为LED）。

串口

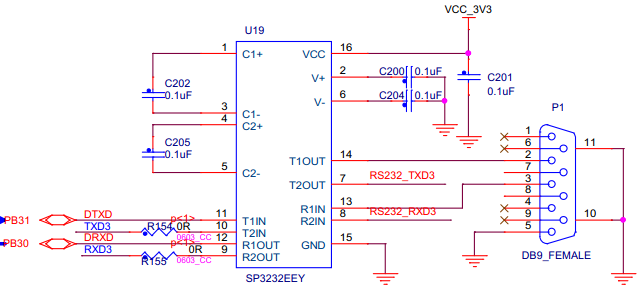

调试串口

丝印	信号	功能	描述
P1	DTXD,DRXD	调试串口	用于系统信息输出，系统控制命令输入

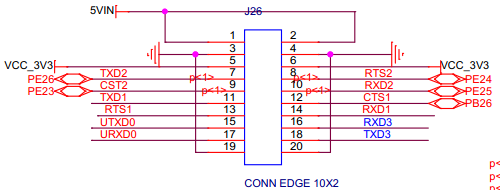

USART&UART

丝印	信号	功能	描述
U21(9,10)	TXD0,RXD0	USART0	USART0信号
J26(11~14)	TXD1,RTS1,CTS1,RXD1	USART1	USART插针接口
J26(7~10)	TXD2,RTS2,CTS2,RXD2	USART2	USART插针接口
J26(16,18)	RXD3,TXD3	USART3	USART插针接口
J26(15,17)	UTXD0,URXD0	UART0	UART插针接口

RS232

丝印	信号	功能	描述
J27(1,2)	RS232_RXD3, RS232_TXD3	RS232	USART3复用为RS232
J27(3,4)	RS232_URXD0, RS232_UTXD0	RS232	UART0复用为RS232
J27(5,6)	RS232_TXD0, RS232_RXD0	RS232	USART0复用为RS232

RS485

丝印	信号	功能	描述

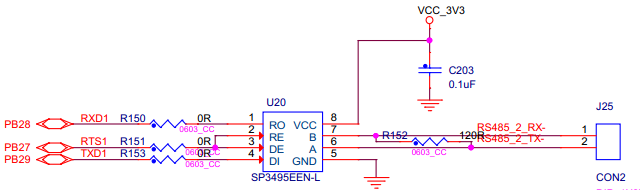

J25	RS485_2_RX-,RS485_2_TX-	RS485	USART1复用为RS485

EBI

丝印	信号	功能	描述

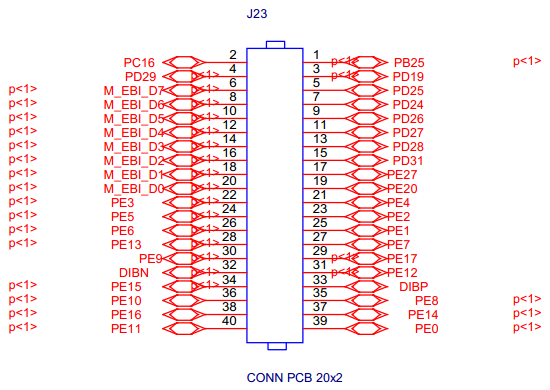

J23	D0~D7	EBI数据线	外部总线接口
J23	PE0~PE20	EBI地址线	外部总线接口

说明：EBI的PE1~PE4实现为LED，如果要使用EBI，需要重新配置PE1~PE4。

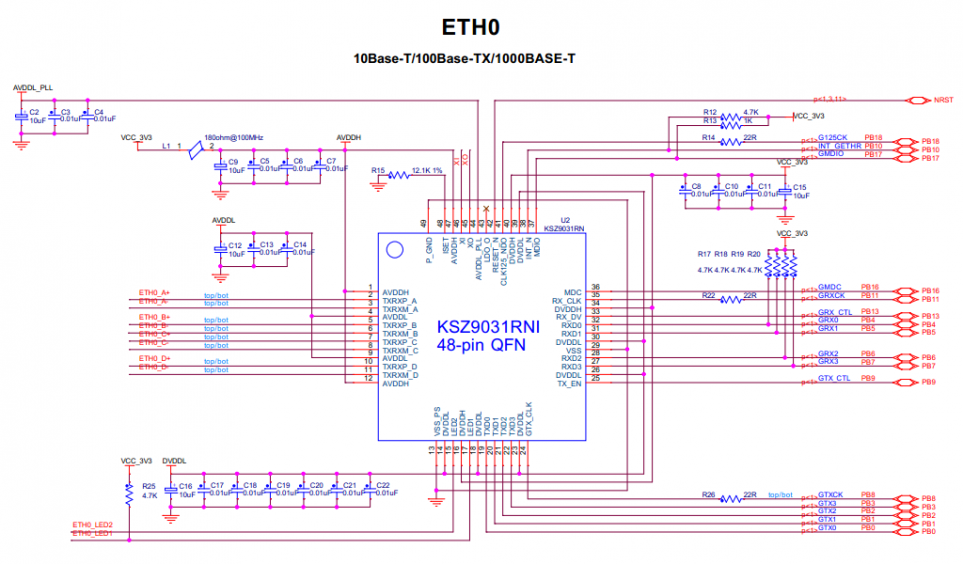

千兆以太网

接口丝印：J2
芯片丝印：U2
芯片型号：KSZ9031RN

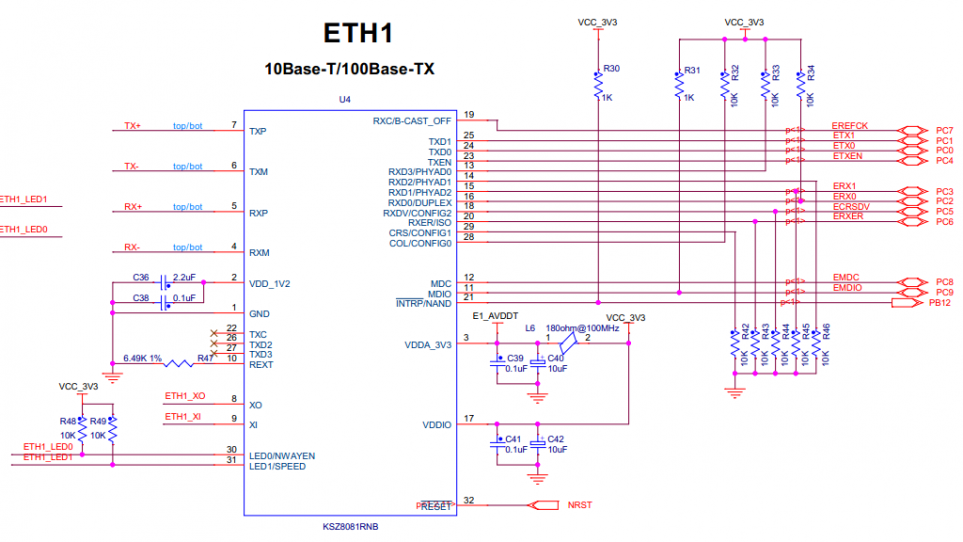

百兆以太网

接口丝印：J3
芯片丝印：U4
芯片型号：KSZ8081RNB

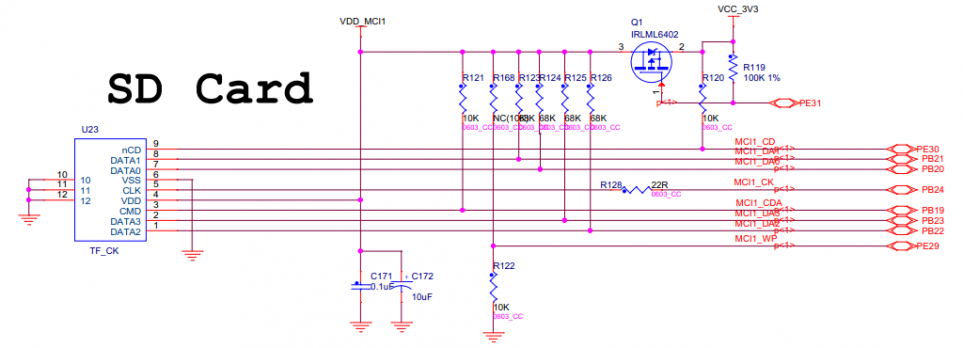

SD接口

接口丝印：U23

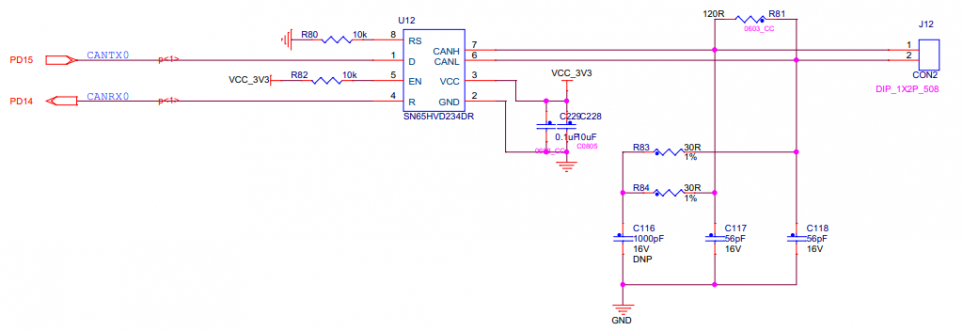

CAN0接口

接口丝印：U12

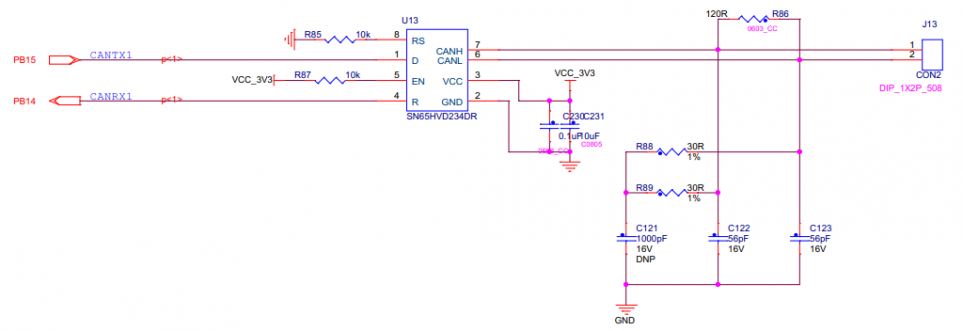

CAN1接口(CAN1 interface)

接口丝印：U13

RTC

使用外部RTC
芯片丝印：U16

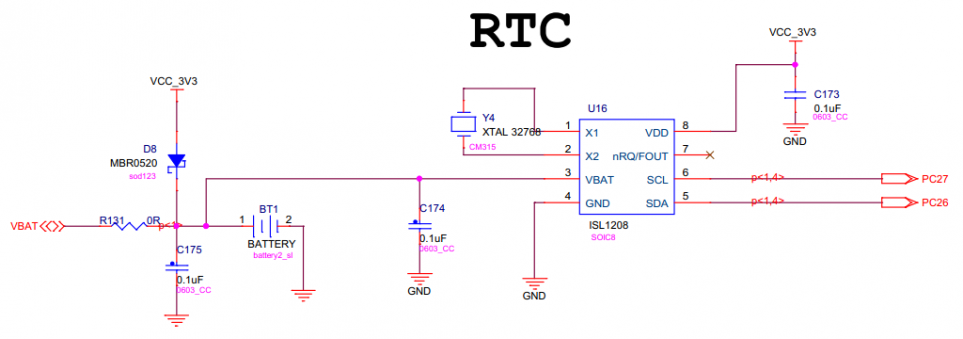

芯片型号：ISL1208

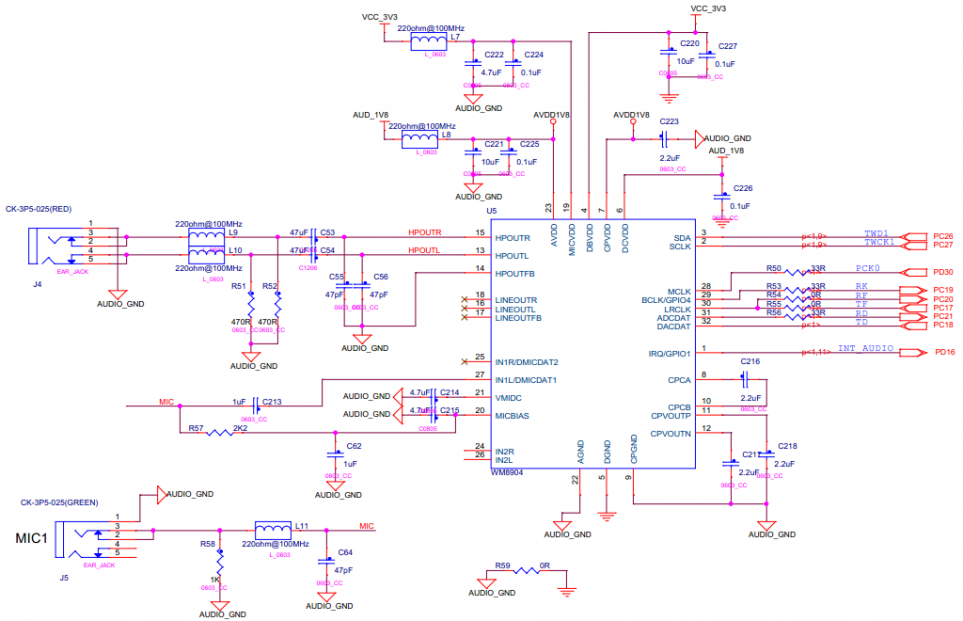

Audio（WM8904）

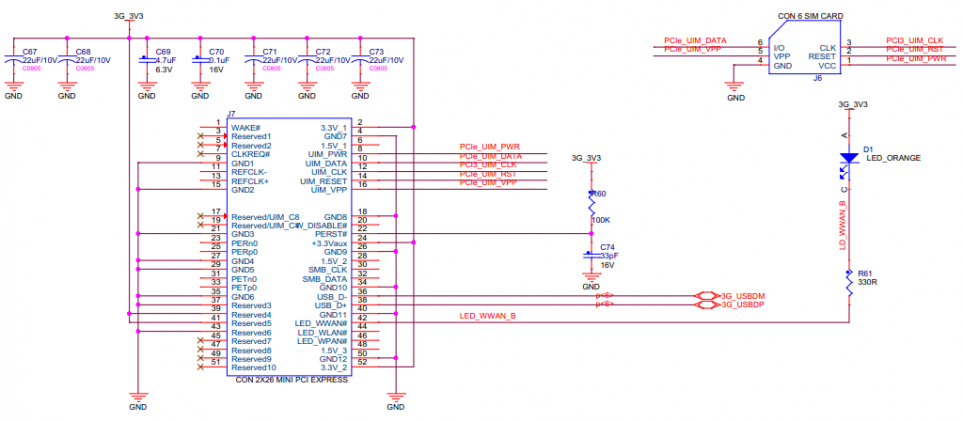

PCI-E

PCI-E接口丝印：J7

SIM卡接口丝印：J6

GPS

芯片丝印：U22

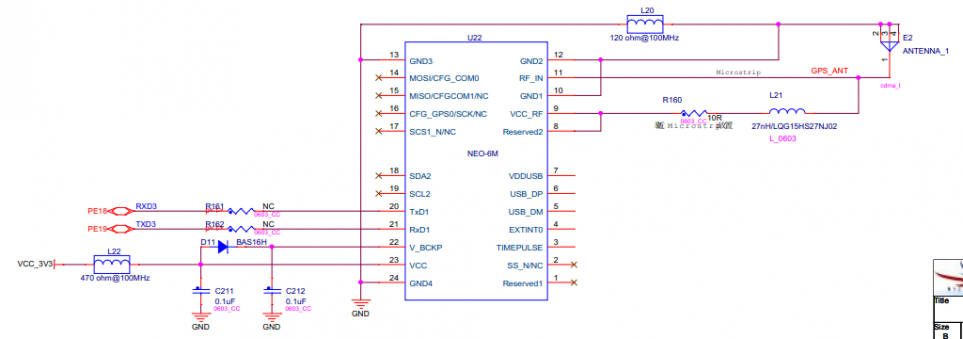

模块型号：NEO-6M

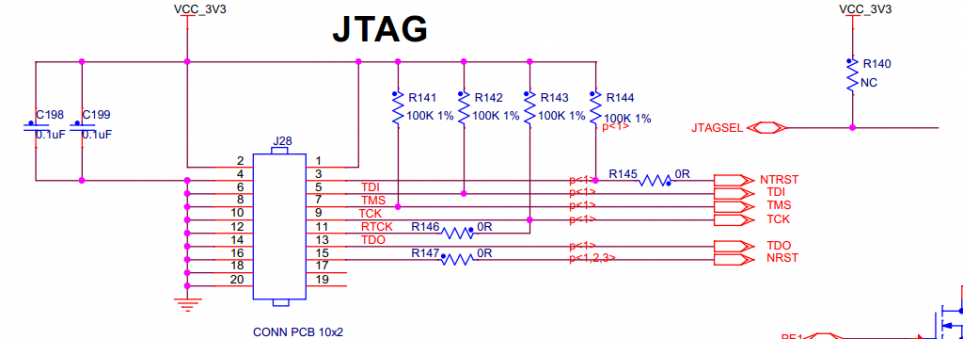

JTAG

接口丝印：J28
