说明

本文档对应的产品为 GW200。

产品概述

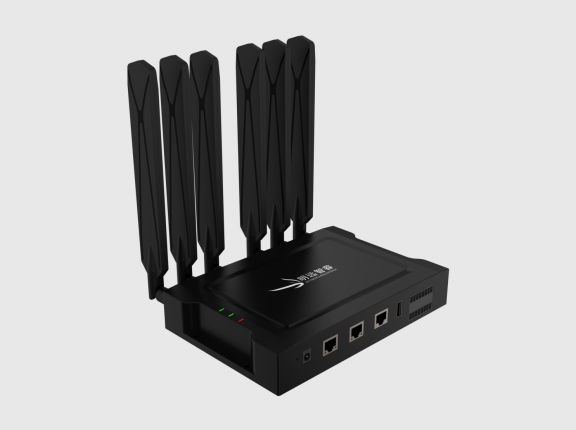

产品简介

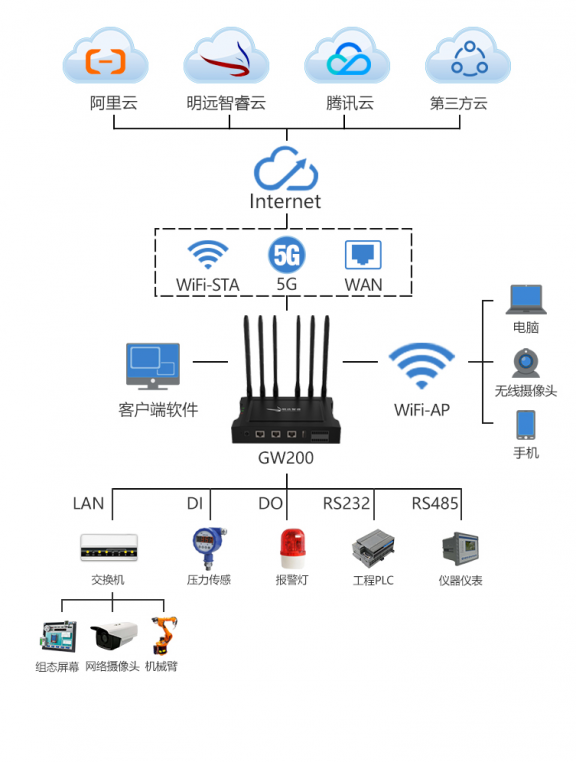

GW200是一款应用于工业领域的5G无线通信网关，提供RS485/RS232/DI/DO/千兆以太网接口，用以实现外部设备控制、数据采集、数据解析以及透传。上联可通过5G、Wi-Fi STA、以太网接入服务器或云端，实现对终端设备的控制及信息收集。设备温度等级、静电、EMC、振动等均符合工业等级标准，可以适用于多种工业级严酷环境，实现数据高可靠传输。

产品具有丰富的接口

5G：全网通模块，并支持GPS/北斗定位系统。 Wi-Fi：2.4G/5G双频，并可接入到 Internet 的同时提供一个 AP 供设备无线接入到网关。以太网：支持 WAN 和 LAN 口模式，WAN 口可接入到 Internet，LAN 口供外部设备接入到网关。 RS232/RS485：用于连接外部设备，支持数据采集、透传或解析。 DI/DO：DI可用于检测外部设备或传感器信号，DO可用于控制外部设备的通断。 USB/TF卡：用于连接外部存储设备，对设备的数据进行备份。

产品特性

高性能高吞吐

产品使用Cortex-A53核64位处理器，具有超过4000 CoreMarks性能。处理器的数据包转发引擎能够支持64字节到10,240字节数据包，能够自主处理指定流的所有数据包而无需处理器的干预。可满足大数据高性能工业环境应用。

5G网络接入

支持5G 网络，具有更高网速、低延时高可靠、低功率海量连接。支持5G NR、LTE FDD、LTE TDD、WCDMA等网络制式，实现全面覆盖。支持 NSA 和 SA 模式。 5G的超低延时，可以使其更好满足工业自动控制领域的广泛应用。 5G的超大连接，可以使其更好的应用于物联网。

可靠Wi-Fi功能

支持标准的802.11a/b/g/n/ac协议，2.4GHz和5GHz 双频段，802.11ac 2x2，Wave-2与MU-MIMO兼容。具有更强更稳定的无线信号、更高的抗干扰能力和传输速度、更低的延时、更好的接入能力。实现工业WLAN 接入应用。 AP功能可创建一个无线网络供其他设备接入到网关。 STA功能可以让网关连接到一个无线网络，使应用环境不受以太网布线和移动网络信号质量的影响。

灵活的以太网接入

支持两个10/100/1000Mbps以太网接口，LAN 和 WAN 可灵活配置，可以配置为两个 LAN 口，也可以把其中一个配置为 WAN 口。

丰富的数据通信接口

满足工业环境领域内各种终端接口的数据接入，提供了丰富的接口，包括：一个TF卡接口；一个USB端口；一个 RS232接口，带隔离；两个RS485接口，带隔离；两组DI隔离接口；两组DO隔离接口。

硬件高可靠性

高电磁兼容性压铸铝机身，静电浪涌、EMC、振动等均符合工业等级标准。采用壁挂安装方式，易于现场实施安装。LAN口、RS485接口内建电磁隔离保护，保障工业环境下的传输可靠性。

提供本地Console debug接口

设备可通过Console接口进行调试、配置、管理。

产品技术参数

产品型号	GW200
基本信息
处理器	Arm® Cortex®-A53 核 64位 MPU
内存	512MByte
存储	4GByte eMMC
5G频段	5G NR：n1/n2/n3/n5/n7/n8/n12/n20/n28/n41/n66/n71/n77n78/n79
	LTE FDD：B1/B2/B3/B4/B5/B7/B8/B9/B12/B13/B14/B17/B18/B19 B20/B21(TBD)/B25/B26/B28/B29/B30/B32/B66/B71
	LTE TDD：B34/B38/39/B40/B41/B42/B43/B48
	WCDMA：B1/B2/B3/B4/B5/B6/B8/B19
传输速率	5G SA Sub6：DL 3.3Gbps，UL 250Mbps
	5G NSA Sub6：DL 3.4Gbps，UL 200Mbps
	LTE：DL 2.0Gbps，UL 150Mbps
	WCDMA：DL 42Mbps，UL 5.76Mbps
Wi-Fi特性	IEEE Standards: IEEE 802.11a/b/g/n/ac
	无线数据速率可高达867Mbps
	802.11ac 2x2, Wave-2 compatible with MU-MIMO
Wi-Fi频段	2.4G：2.4~2.4835GHz
Wi-Fi频段	5G：5.150~5.850GHz
GNSS	GPS/BeiDou
电源供电	9 ~ 36V
工作温度	-40°C ~ 75°C
存储温度	-40°C ~ 85°C
物理外观
尺寸	200mm(长) x 135mm(宽) x 35mm(高)，不包括天线连接器尺寸
重量	821.6g
机壳工艺	压铸铝
固定方式	壁挂式安装
天线	蝶形全频段天线
软件特性
MYZR云服务	支持设备连接到MYZR云服务器，对设备进行管理和控制
阿里云IoT	支持设备连接到阿里云IoT
腾讯云IoT	支持设备连接到腾讯云IoT
本地配置	可通过本地配置文件或配置工具对设备进行配置
WAN	支持 WAN 口配置
LAN	支持 LAN 口配置
Wi-Fi AP	支持 Wi-Fi AP 模式
Wi-Fi STA	支持 Wi-Fi STA 模式
移动网络连接	支持设备连接到到移动网络
MQTT	支持 MQTT 协议
Modbus	支持 Modbus RTU/TCP 协议
UART	支持直接收发串口数据
DI	支持通过SDK获取DI状态
DO	支持通过SDK控制DO输出
GNSS	支持通过SDK获取位置信息
网络通讯	支持通过SDK直接收发数据
二次开发	基于Linux系统，客户可根据项目需求，进行上层应用二次开发

产品外观及接口

产品外观

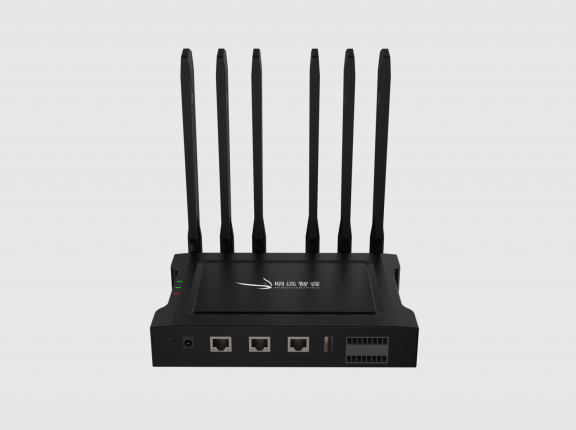

产品正面图

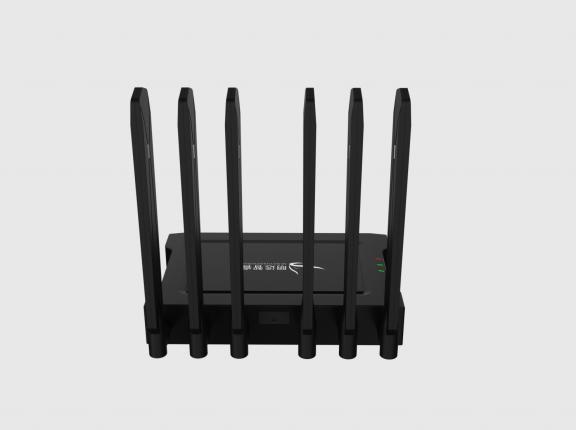

产品背面图

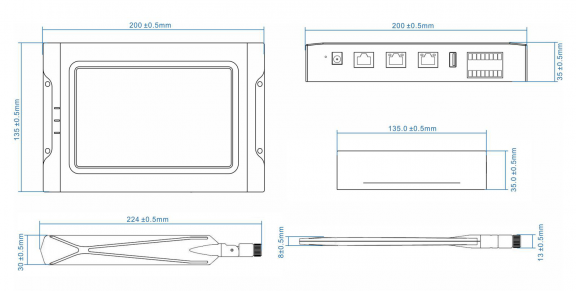

产品尺寸

产品接口

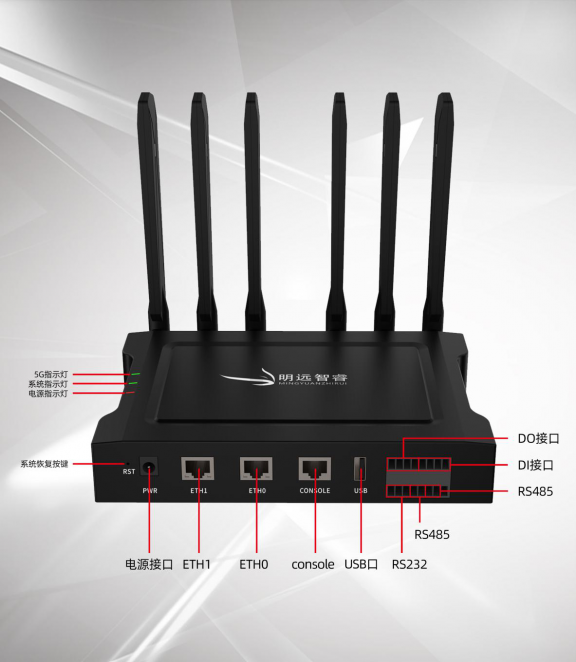

产品正面接口

硬件接口	接口说明
电源接口	DC 5.5mm*2.1mm 接口，9V ~ 36V供电
ETH1	RJ45接口，支持10/100/1000M，默认LAN模式
ETH0	RJ45接口，支持10/100/1000M，默认WAN模式
Console口	可用于本地调试
USB口	USB Type-A母头，可外接USB存储设备
RS232	3.81mm间距凤凰端子，可外接RS232设备
RS485	3.81mm间距凤凰端子，可外接RS485设备，2组接口
DO	3.81mm间距凤凰端子，输出控制，2组接口
DI	3.81mm间距凤凰端子，输入检测，2组接口
PWR_LED	电源指示灯，红色
SYS_LED	系统指示灯，绿色
5G_LED	5G指示灯，绿色
RST_KEY	按键，系统恢复功能

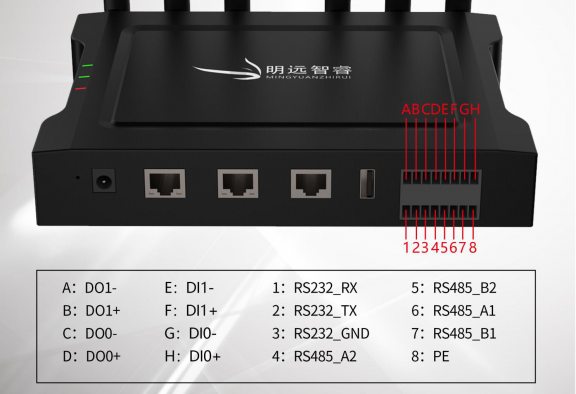

凤凰端子信号定义

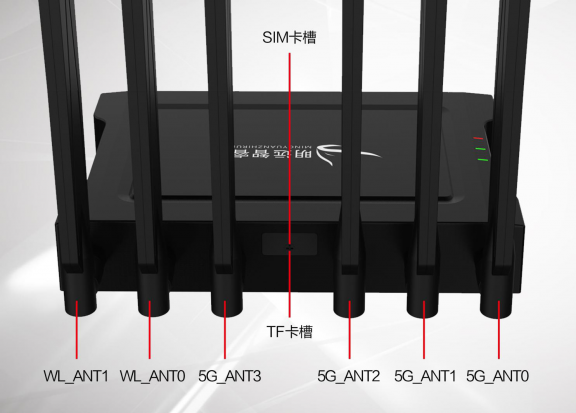

产品背面接口

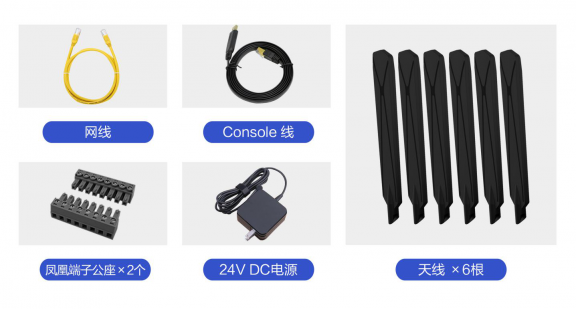

装箱清单
