产品规格书

说明

本文档对应的产品为 GW200。

1 产品概述

1.1 产品简介

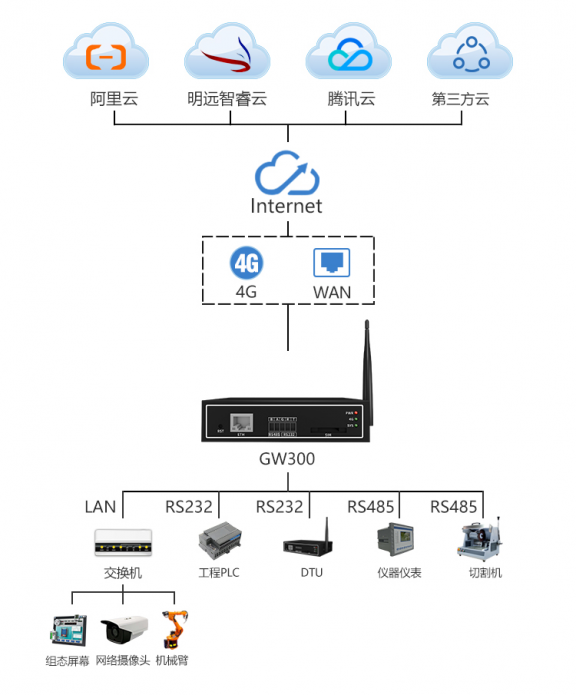

GW300是一款应用于工业领域的无线通信网关，提供RS485/RS232/百兆以太网接口，用以实现外部设备控制、数据采集、数据解析以及透传。上联可通过4G、以太网接入服务器或云端，实现对终端设备的控制及信息收集。设备温度等级、静电、EMC、振动等均符合工业等级标准，可以适用于多种工业级严酷环境，实现数据高可靠传输。

设备连接：

以太网口：可以使用以太网口作为WAN口，使网关接入目标网络。也可以配置以太网口为 LAN 口。 RS232/RS485：用于连接外部设备，支持数据采集、透传或解析。

1.2 产品特性

1.2.1硬件高可靠性

工作温度可达-20 ~ 75度，支持12V/24V双电源输入，电源支持防反接、抗脉冲群、抗静电等保护，电源输入能抵御4KV雷击冲击。外壳选用0.8mm优质电解铝板并采用专用金属模具冲压成型，外观成型精美，同时具有良好的机械强度与抗电磁干扰性能，静电浪涌、EMC、振动等均符合工业等级标准。采用导轨安装方式，现场易于实施安装。LAN口、RS485接口，保障工业环境下的传输可靠性。内部集成RTC（实时时钟），板载RTC备份电池断电后可以运行3年以上，可满足大数据高性能工业环境应用。

1.2.2高性能

产品采用Cortex-A7双核处理器，其主频高达1.2GHz。

1.2.3 4G网络接入

内部集成4G全网通模块，支持4G 网络，具有高网速、低延时、高可靠、低功率海量连接。支持LTE FDD、LTE TDD等网络制式，实现全面覆盖。

1.2.4丰富的数据通信接口

RS485接口：1个RS485接口，支持4KV雷击防护
RS232接口：1路RS232接口，支持4KV雷击防护
以太网口，1路100M以太网接口，支持4KV雷击防护

1.3 产品技术参数

产品型号	GW300
基本信息
处理器	Cortex®-A7双核1.2GHz主频
内存	64MB
存储	128MByte Flash
4G	LTE TDD:B34/B38/B39/B40/B41
	LTE FDD:B1/B3/B5/B8
	GPRS:900/1800MHz
电源供电	12V或24双电源输入
工作温度	-20°C ~ 75°C
存储温度	-40°C ~ 85°C
物理外观
尺寸	120.5mm(长) x 88mm(宽) x 30mm(高)，不包括天线连接器尺寸
重量	302g
机壳工艺	电解铝材质，喷漆哑黑工艺
固定方式	导轨安装
天线	外部棒状天线或吸盘天线（1根）
软件特性
MYZR云服务	支持设备连接到MYZR云服务器，对设备进行管理和控制
阿里云IoT	支持设备连接到阿里云IoT
腾讯云IoT	支持设备连接到腾讯云IoT
本地配置	可通过本地配置文件或配置工具对设备进行配置
以太网口	支持配置为 LAN 或 WAN 口
MQTT	支持 MQTT 协议
Modbus	支持 Modbus RTU/TCP 协议
UART	支持直接收发串口数据
网络通讯	支持通过SDK直接收发数据
二次开发	基于Linux系统，客户可根据项目需求，进行上层应用二次开发

2 产品外观及接口

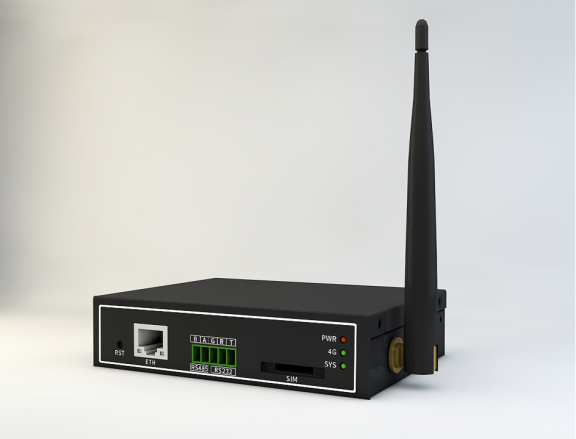

2.1 产品外观

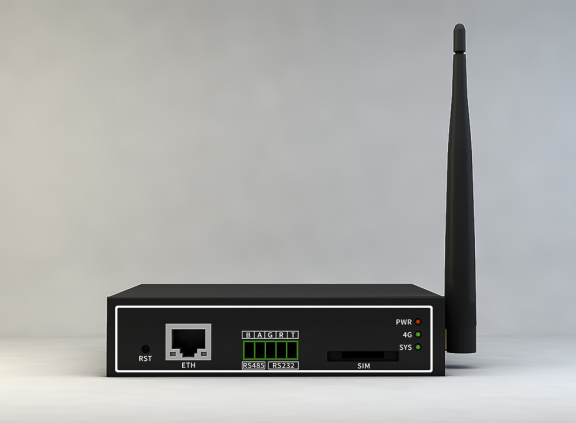

2.1.1 产品正面图

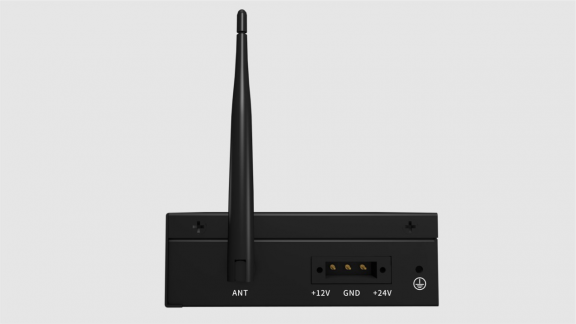

2.1.2 产品侧面图

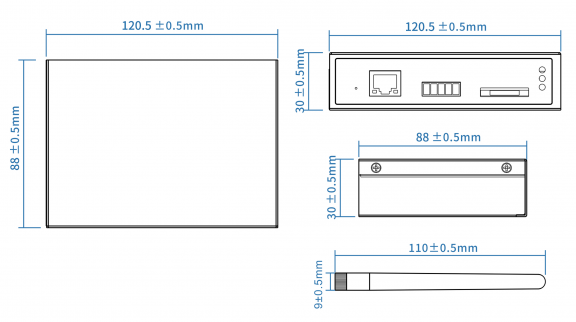

2.2 产品尺寸

2.3 产品接口

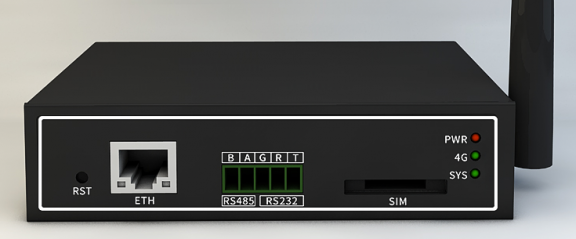

2.3.1 产品正面接口

硬件接口	接口说明
ETH	以太网接口，采用RJ45接口，支持10/100M
RS232	3.81mm间距凤凰端子，可外接RS232设备
RS485	3.81mm间距凤凰端子，可外接RS485设备
SIM卡卡槽	自弹式，支持标准SIM卡
PWR	电源指示灯，红色
SYS	系统指示灯，绿色
4G	4G指示灯，绿色
RST	按键，系统恢复功能

2.3.2 产品侧面接口

硬件接口	接口说明
电源接口	3P凤凰端子（5.08间距）接口，12V或24双电源输入
4G_ANTx	标准SMA阴头天线接口

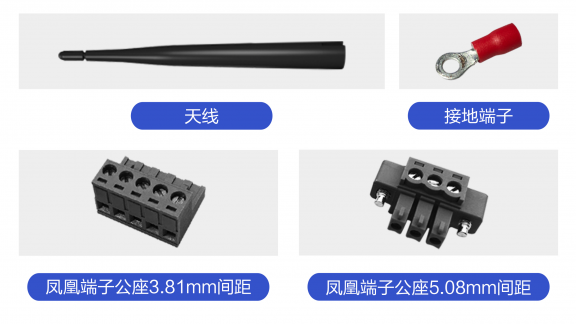

2.4 装箱清单
