Linux-4.4 测试手册

第一部分 测试说明

开发板的用户名为：myzr
密码：myzr
root用户密码：root

第二部分 接口测试

以太网测试

MYZR-RK3399评估板有一个千兆的网口

评估版型号

接口位置

接口速率标准

系统接口

MYZR-RK3399-EK314

P19

10/100/1000Mbps

eth0

测试操作

配置电脑有线网卡IP为 192.168.18.18。
把开发板的这个网口用网线跟电脑网口连接起来。
配置开发板网口：
=====> 输入指令:
ifconfig eth0 192.168.18.36

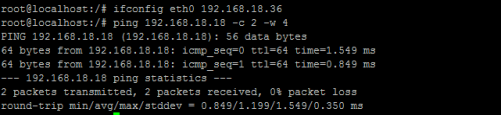

测试网口

=====> 输入指令:
ping 192.168.18.18 -c 2 -w 4
=====> 输出信息：
--- 192.168.18.18 ping statistics ---
2packets transmitted, 2 packets received, 0% packet loss

测试结果

“0% packet loss”表示测试通过。

USB接口测试

评估版型号

接口位置

接口类型

MYZR-RK3399-EK314

P8

USB3.0

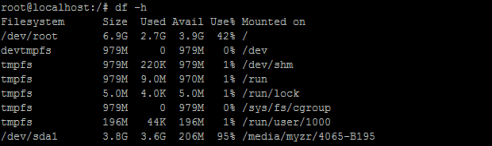

测试方法 | 将USB设备插入底板USB接口，输入以下命令:

＃ df -h
将USB设备从底板拔出，输入以下命令：
＃ df -h

测试结果


SD接口测试

评估版型号

接口位置

接口类型

MYZR-RK3399-EK314

P15

SD

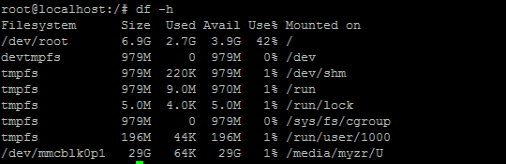

测试方法

往SD卡槽插入设备，插入SD卡到底板SD卡接口，输入以下命令：
＃ df -h
SD卡弹出后拨出SD卡即结束测试。

测试结果


标准GPIO测试

评估版型号

GPIO标号

GPIO属性

IO序号

MYZR-RK3399-EK314

P21-3

GPIO1_B0

40

P21-5

GPIO1_A7

39

P21-7

GPIO1_B2

42

P21-9

GPIO1_B1

41

P5-3

GPIO1_A7

92

P5-4

GPIO1_C6

54

P5-5

GPIO1_C7

55

P5-6

GPIO2_D3

91

P5-7

GPIO4_D0

152

P5-8

GPIO4_C6

150

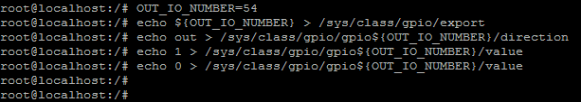

GPIO输出测试

配置P8-3为输出高、低电平的操作方法：
=====> 输入指令:
＃ OUT_IO_NUMBER=92
导出GPIO
＃ echo ${OUT_IO_NUMBER} > /sys/class/gpio/export
设置GPIO方向
＃ echo out > /sys/class/gpio/gpio${OUT_IO_NUMBER}/direction
控制输出电平
＃ echo 0 > /sys/class/gpio/gpio${OUT_IO_NUMBER}/value
＃ echo 1 > /sys/class/gpio/gpio${OUT_IO_NUMBER}/value
用万用表测试管脚P8-3

GPIO输入测试

配置P8-3输入的操作方法：
设置需要测试的GPIO的IO序号
＃ IN_IO_NUMBER=91
导出GPIO
＃ echo ${IN_IO_NUMBER} > /sys/class/gpio/export
设置GPIO方向
＃ echo in > /sys/class/gpio/gpio${IN_IO_NUMBER}/direction
查看输入电平
cat /sys/class/gpio/gpio${IN_IO_NUMBER}/value

ADC-KEY测试

评估版型号

接口位置

属性

KEY属性

MYZR-RK3399-EK314

SW5

adc-keys

Volume UP

SW4

adc-keys

Volume Down

SW3

adc-keys

Home

SW2

adc-keys

Esc

SW1

adc-keys

Menu

测试操作

安装evtest
=====> 输入指令:
$ sudo apt-get install evtest

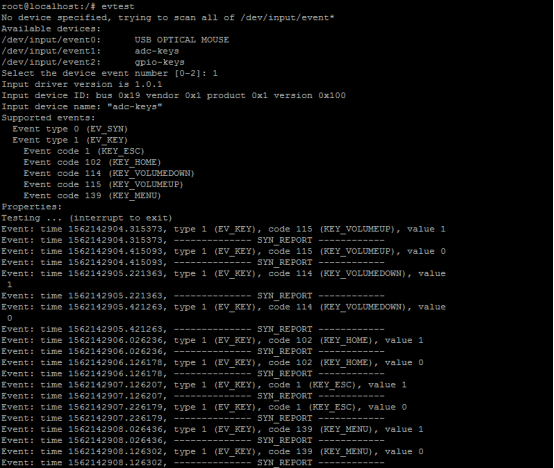

运行 evtest 准备测试
=====> 输入指令:
evtest
    选择测试设备
Select the device event number [0-2]: 1
输入“adc-keys”对应的序号，这里是1

    按动开发板上的按键

测试结果


结束测试

按计算机上的“Ctrl”+“C”可结束按键测试程序。

RTC测试

测试说明

受快递运输影响，MYZR-RK3399-EK314 系列评估板发货时不带电池。测试RTC前请自备纽扣电池并安装到评估板上。MYZR-RK3399-EK314的电池座在底板背面的“BT1”位置。

测试操作

  1. 断电重启设备，查看当前系统时间和硬件时间：

=====> 输入指令:
date

=====> 输出信息：
Thu Aug 6 05:35:17 UTC 2012

  1. 查看当前RTC芯片时钟：

=====> 输入指令:
hwclock

=====> 输出信息：
Thu Aug 6 05:35:59 2012 0.000000 seconds

  1. 设置系统时钟，并同步到RTC芯片

=====> 输入指令:
date -s "2019-07-04 12:30:30"

  1. 将系统时钟写入硬件时钟

=====> 输入指令:
hwclock -w

测试结果

执行第3步以后看到的时钟为新设定的时钟。

音频播放测试

测试说明

这项测试是通过播放音频文件验证评估板的音频功能。

测试操作

连接音频输出设备到底板正面的音频座子，音频座子在底板正面“P6”。
执行测试命令：
=====> 输入指令:
＃aplay /usr/share/sounds/alsa/Rear_Left.wav

测试结果


第三部分 显示功能测试

测试说明

接上EDP显示屏。

测试方法

烧写boot_edp.img
用AndroidTool_Release_v2.58烧写。

测试结果

开机，EDP有显示图像

第四部分 扩展模块功能演示

WIFI模块测试

MYZR-RK3399-EK314 评估板使用的WIFI芯片型号为AP6354

测试操作

  1. 点击屏幕右上角网络设置的图标会弹出网络列表

  2. 选择要连接的wifi,单击

  3. 在弹出的窗口中输入wifi密码，点击连接

蓝牙模块测试

MYZR-RK3399-EK314 评估板使用的WIFI芯片型号为AP6354

测试操作

  1. 点击屏幕右上角蓝牙图标，在弹出的列表中点击Devices选项。

  2. 在弹出的窗口中点击“Search”开始搜索蓝牙。

4G模块测试

测试上网4G模块，如L506。

测试操作

安装wvdial
=====> 输入指令:
sudo apt-get install wvdial

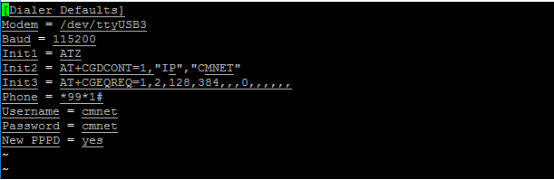

修改配置文件/etc/wvdial.conf
=====> 输入指令:
＃ vim /etc/wvdial.conf

增加以下内容：
[Dialer Defaults]
Modem = /dev/ttyUSB2
Baud = 115200
Init1 = ATZ
Init2 = AT+CGDCONT=1,"IP","CMNET"
Init3 = AT+CGEQREQ=1,2,128,384,,,0,,,,,,
Phone = *99*1#
Username = cmnet
Password = cmnet
New PPPD = yes

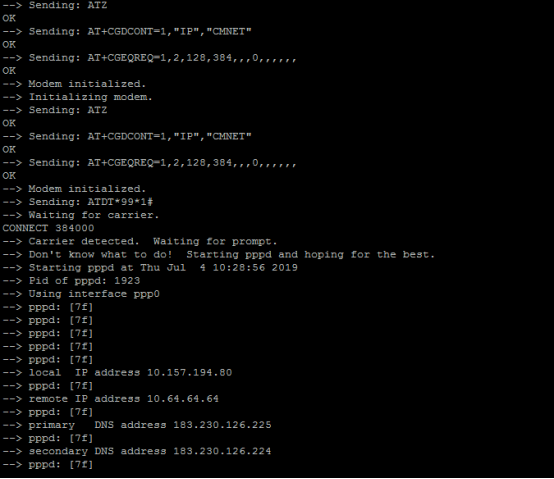

拨号
=====> 输入指令:
#wvdial &
