测试手册

RTC

  • 测试说明:RTC 测试需要安装纽扣电池,电池位置在丝印 BT1。

功能测试

  • RTC时间

    1)说明:设置RTC时间,之后断电重启后再核对RTC时间

    2)操作

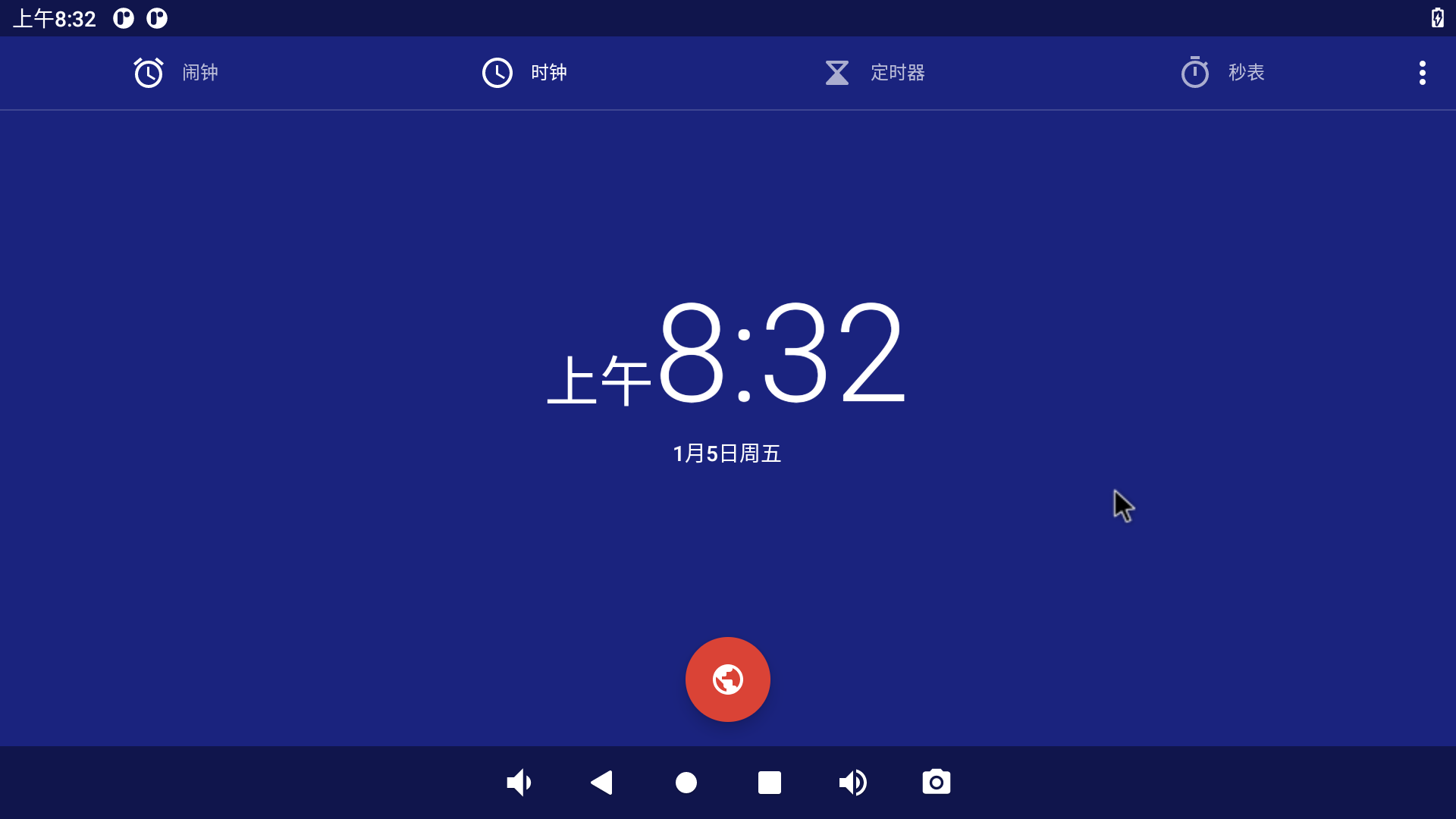

    a)点击时钟APP,查看当前时钟:


    b)断电重启设备。

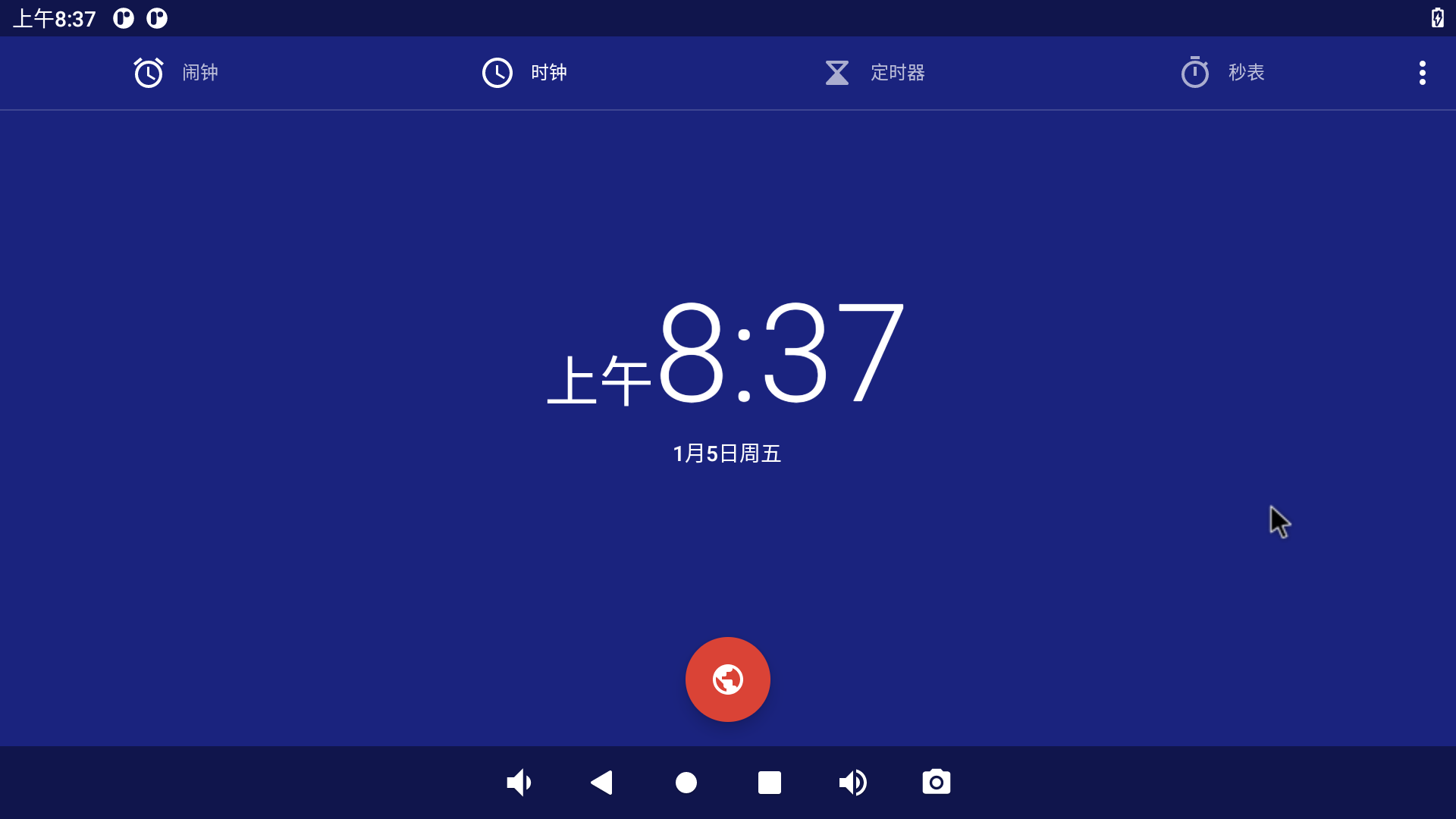

    c)重新查看时钟:


    3)结果:执行操作后,核对 RTC 时间基本没有问题,且操作过程中的输出符合预期即功能正常。

网口

  • 接口丝印:J13(ETH1),J14(ETH2)

  • 系统接口:eth0(ETH1),eth1(ETH2)

功能测试

  • 网口一

    1)说明:采用开发板向PC发送ICMP报文的方式进行测试

    2)操作

    a)配置电脑有线网卡IP为 192.168.137.99。

    b)把开发板的这个网口用网线跟电脑网口连接起来。

    c)执行网口测试命令

    • 输入指令:

    ping 192.168.137.99 -c 2 -w 4

    • 输出信息:

    PING 192.168.137.99 (192.168.137.99) 56(84) bytes of data.
    64 bytes from 192.168.137.99: icmp_seq-1 ttl-64 time-1.35 ms
    64 bytes from 192.168.137.99: icmp_seq-2 ttl-64 time-1.35 ms

    --- 192.168.137.99 ping statistics ---
    2 packets transmitted, 2 received, 0% packet loss, time 1002ms
    rtt min/avg/max/mdev - 1.347/1.347/1.348/0.000 ms


    3)结果:“0% packet loss”表示测试通过。

  • 网口二

    1)说明:采用开发板向PC发送ICMP报文的方式进行测试

    2)操作

    a)配置电脑有线网卡IP为 192.168.137.99。

    b)把开发板的这个网口用网线跟电脑网口连接起来。

    c)执行网口测试命令

    • 输入指令:

    ping 192.168.137.99 -c 2 -w 4

    • 输出信息:

    PING 192.168.137.99 (192.168.137.99) 56(84) bytes of data.
    64 bytes from 192.168.137.99: icmp_seq-1 ttl-64 time-0.595 ms
    64 bytes from 192.168.137.99: icmp_seq-2 ttl-64 time-0.843 ms

    --- 192.168.137.99 ping statistics ---
    2 packets transmitted, 2 received, 0% packet loss, time 1001ms
    rtt min/avg/max/mdev - 0.595/0.719/0.843/0.124 ms


    3)结果:“0% packet loss”表示测试通过。

RS485

  • 接口丝印:J29

  • 系统接口:ttyS7

功能测试

1)使用485-232转换头连接B1和A1,另一端与电脑usb口连接。

2)打开串口调试助手,设置波特率为9600,无校验位,8位数据位,1位停止位。

3)开发板接收数据,电脑端发送数据:

cat /dev/ttyS7

可以看到开发板接收到字符串“0123456789abcdefghijklmnopqrstuvwxyz”


4)开发板发送数据,电脑端接收数据:

echo 22 > /sys/class/gpio/export
echo  out > /sys/class/gpio/gpio22/direction
echo 1 > /sys/class/gpio/gpio22/value
echo jkljkl > /dev/ttyS7

可以看到串口助手接收到数据:


U盘连接

  • 接口丝印:P4

功能测试

1)说明:采用插拔USB存储设备(U盘)的方式进行测试

2)操作:

a)将U盘插入底板USB接口

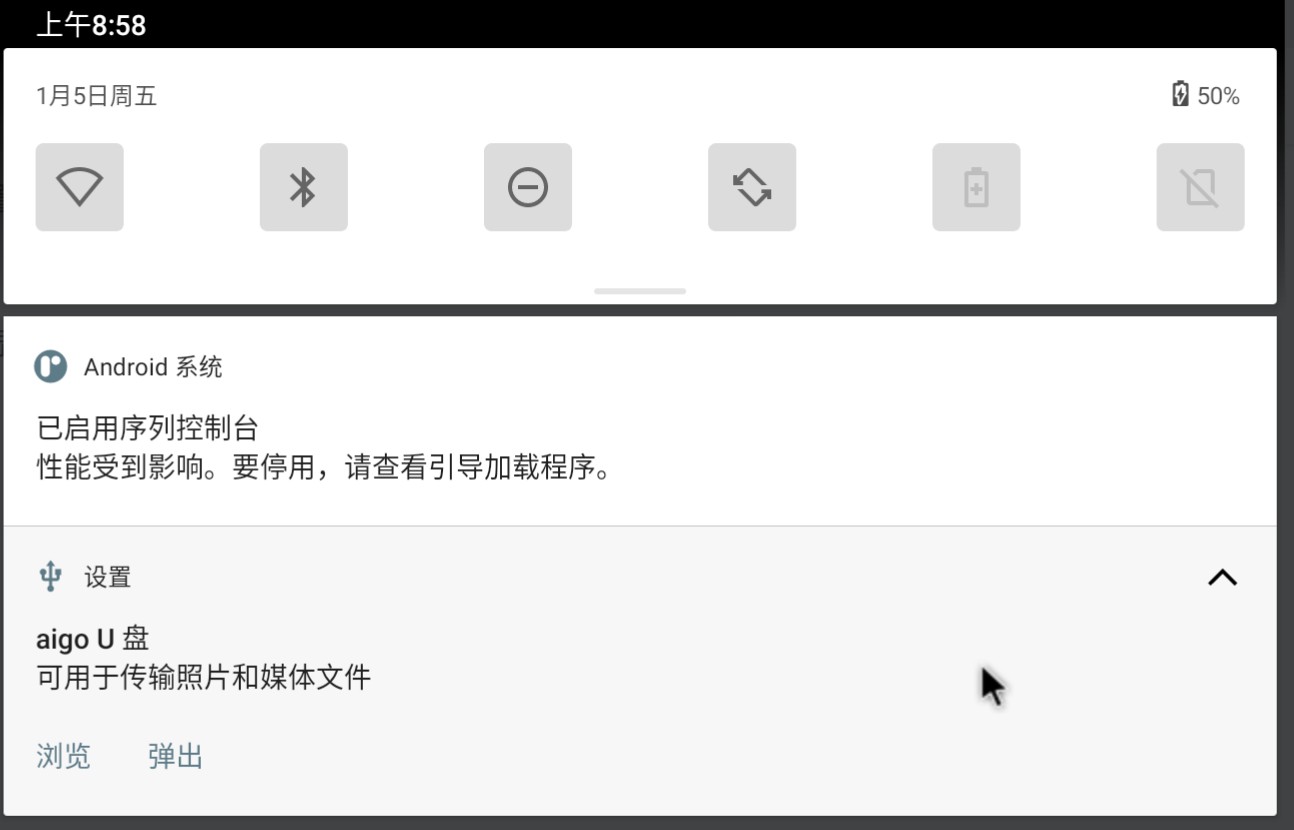

b)下拉框通知信息出现U盘信息


c)需要拔出U盘点击弹出按钮即可。

鼠标键盘连接

  • 接口丝印:P4/J2

功能测试

1)操作:

a)将鼠标接口插入P4 usb2.0接口,键盘接口插入J2 usb3.0接口

b)将P1跳帽usb otg与GND相连,进入usb host模式

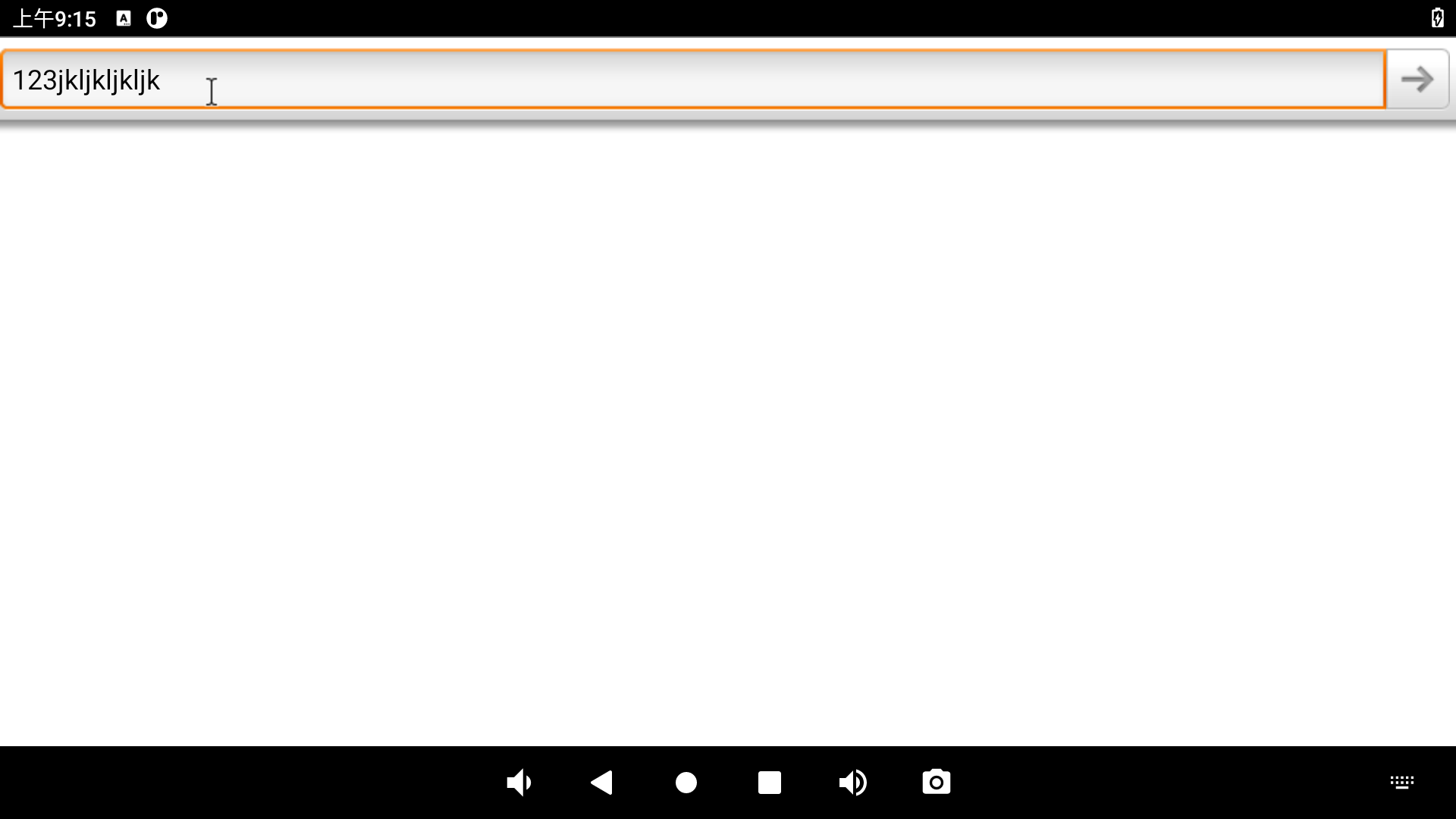

c)点击搜索栏,弹出键盘,测试鼠标键盘是否可用。


图片查看

功能测试

1)操作:

a)U盘中放入图片,并接上U盘

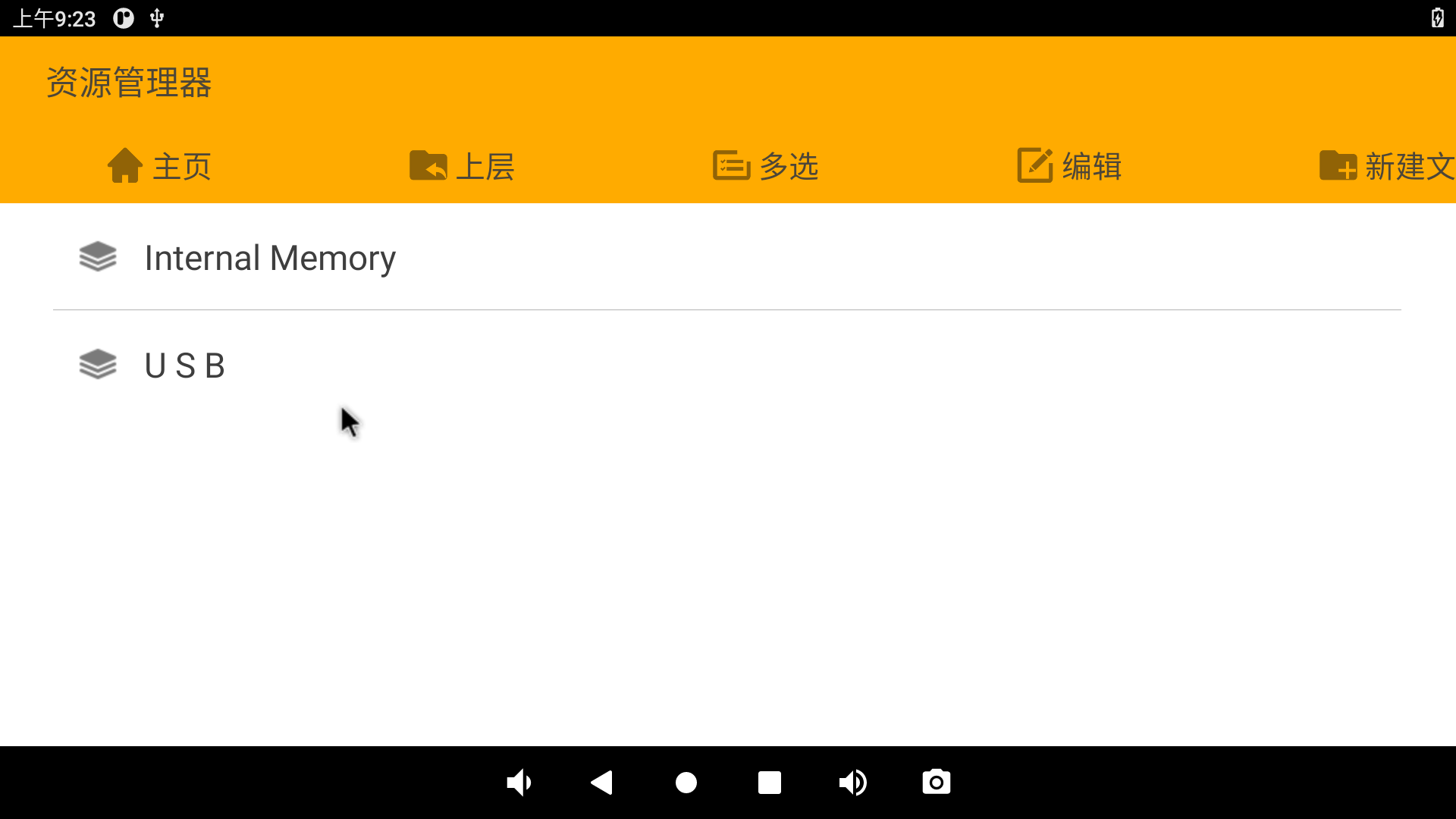

b)在资源管理器 》USB 中进入U盘目录

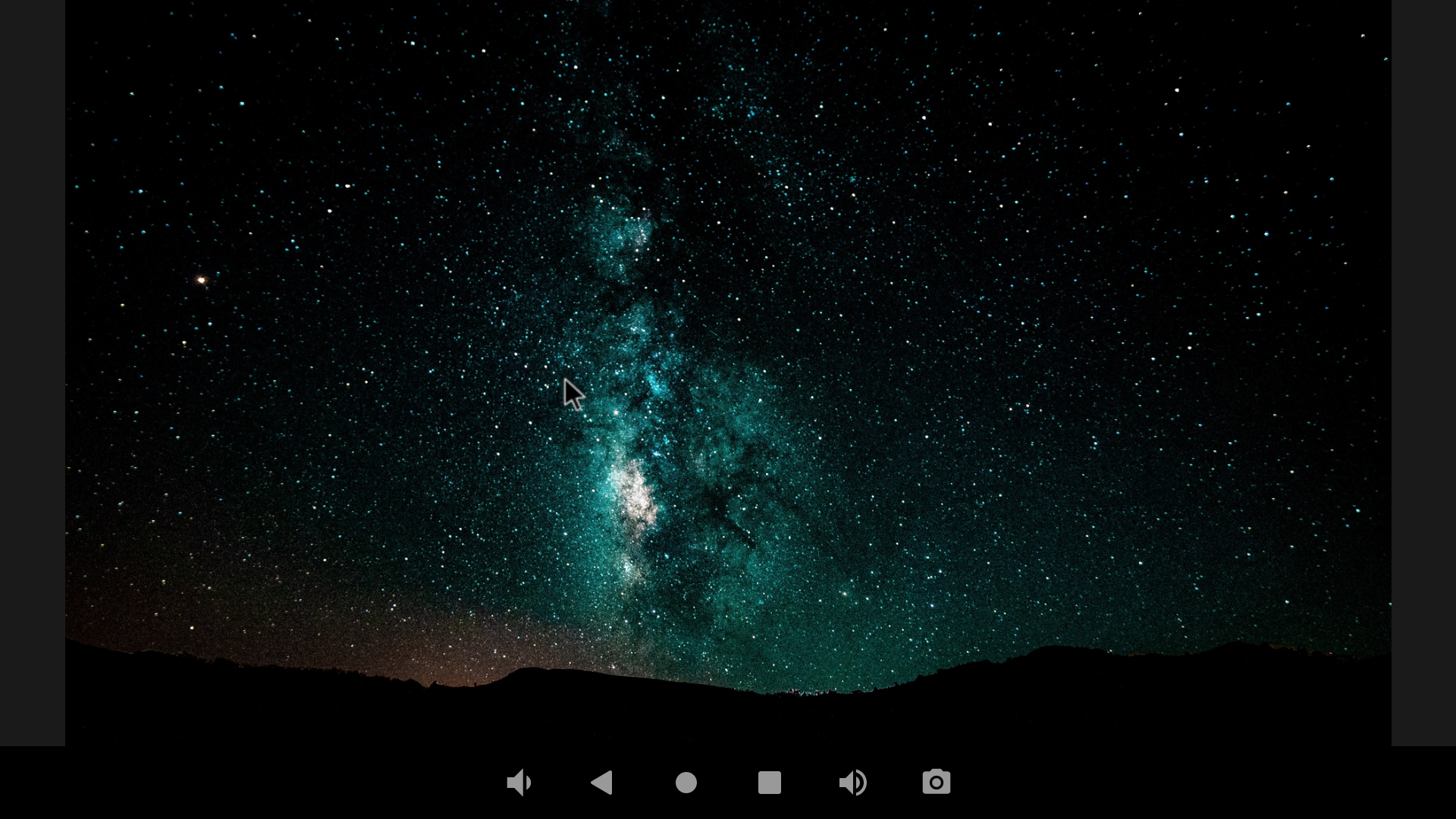

c)打开图片


播放音频

功能测试

1)操作:

a)U盘中放入音频文件,并接上U盘

b)在资源管理器 》USB 中进入U盘目录

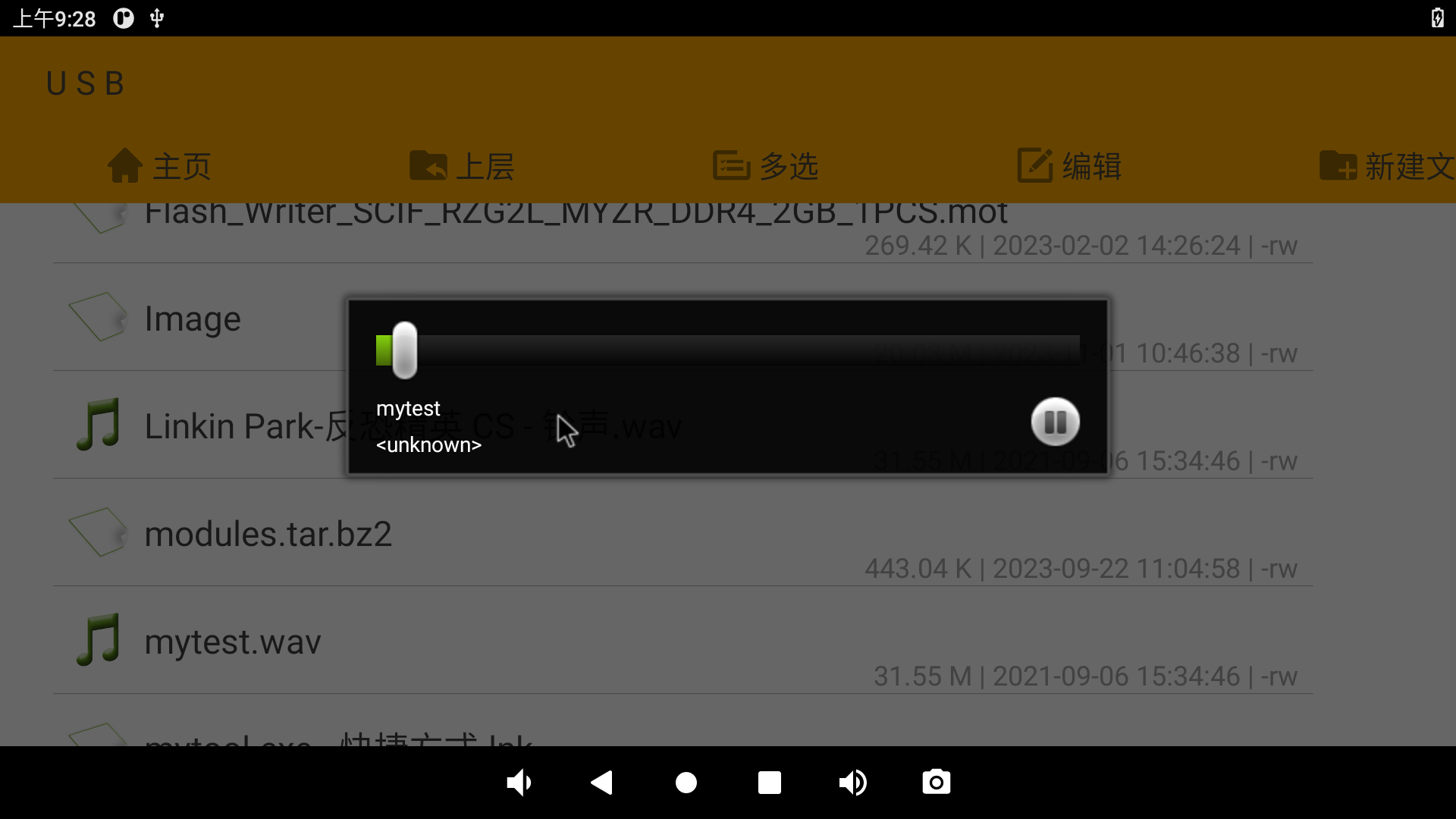

c)打开音频文件


播放视频

功能测试

1)操作:

a)U盘中放入音频文件,并接上U盘

b)在资源管理器 》USB 中进入U盘目录

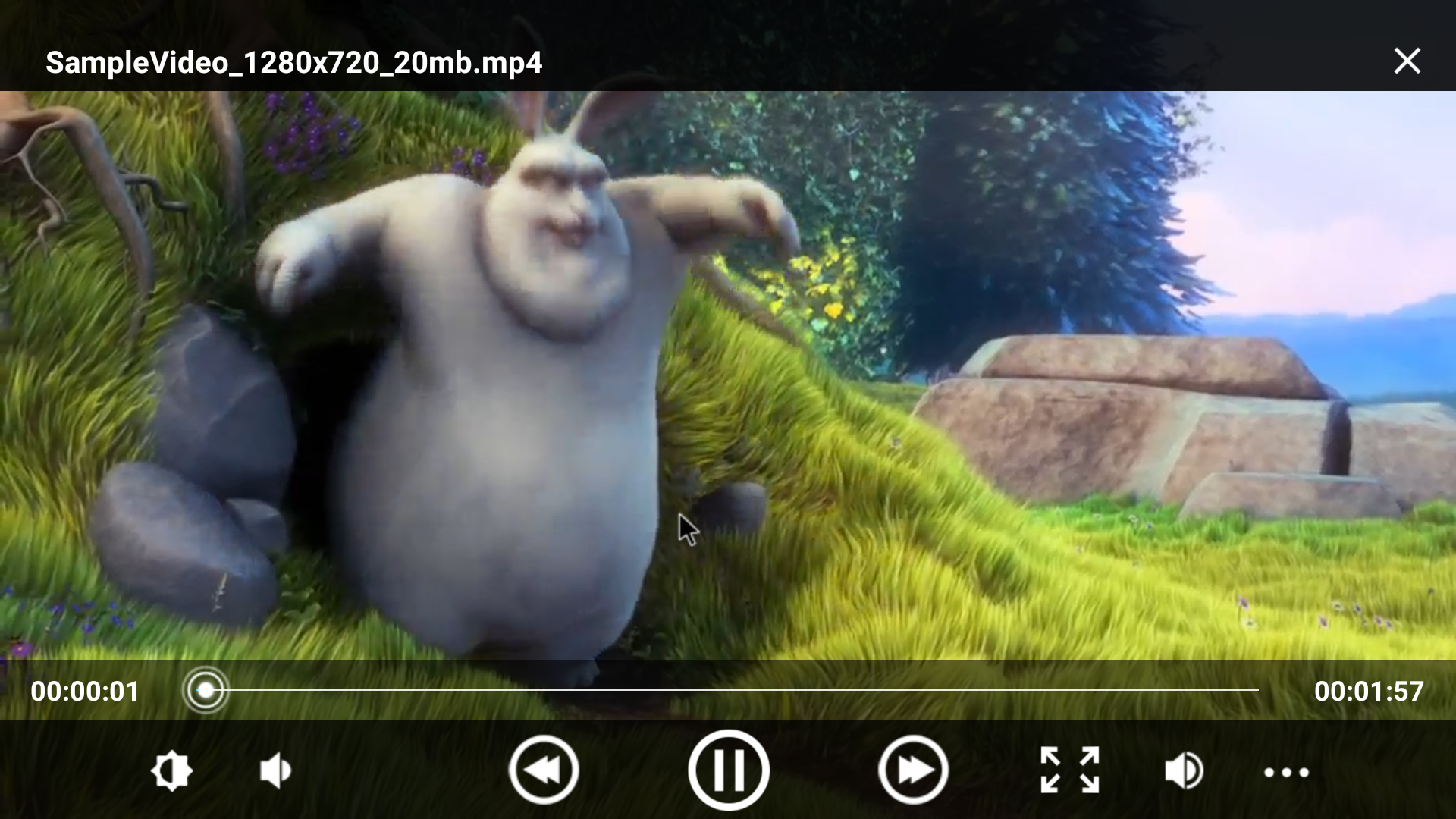

c)打开视频频文件


TF卡

  • 接口丝印:J12

功能测试

1)说明:插入 TF 卡,观察设备能否正确识别到卡。

2)操作:

a)用一张 TF 卡,插入到设备的 TF 卡接口。

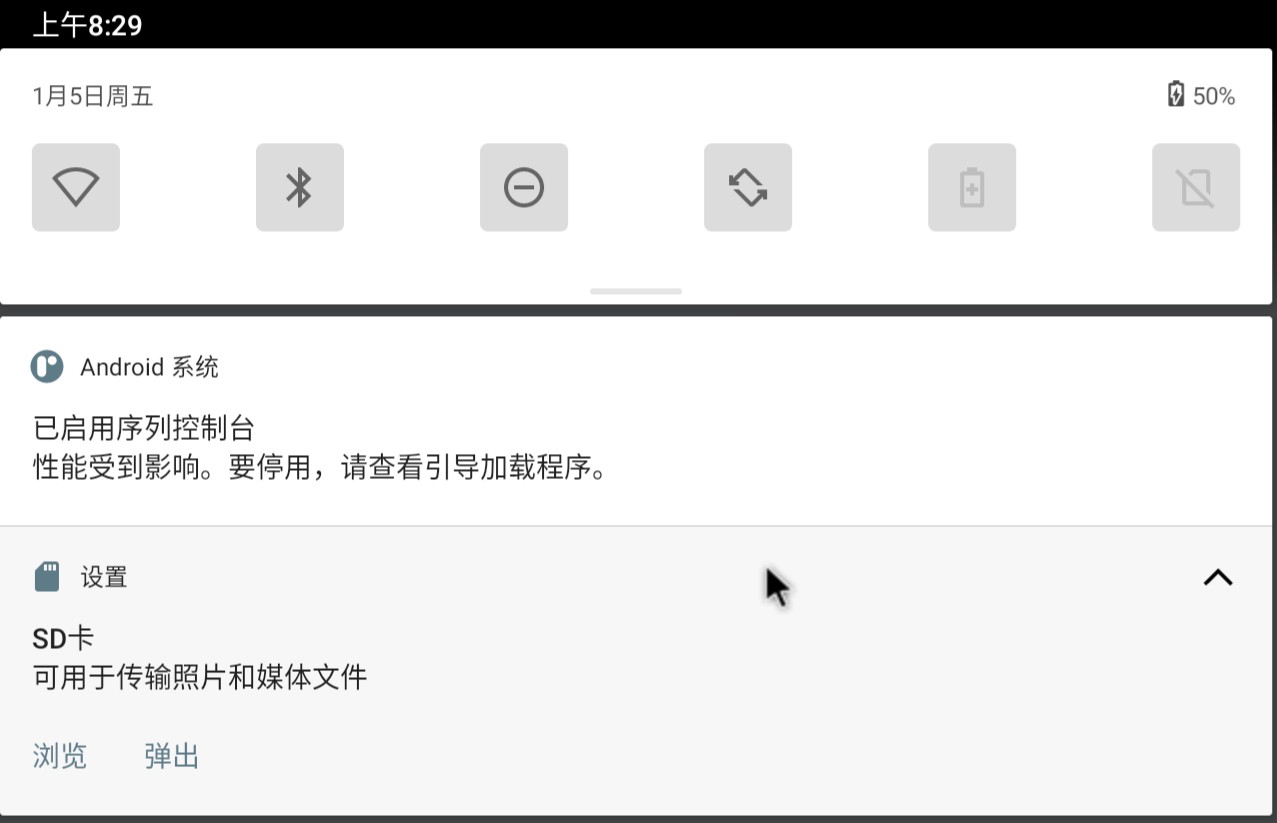

b)下拉框通知信息出现TF卡信息


c)需要拔出TF卡点击弹出按钮即可。

红外

  • 接口丝印:IR1

功能测试

1)说明:通过接收红外信息,打印出相应数据。

2)操作

a)准备一个红外遥控器,或手机的红外遥控app。

b)开发板打开相关打印开关:

echo 1 > /sys/module/rockchip_pwm_remotectl/parameters/code_print
echo 1 > /sys/module/rockchip_pwm_remotectl/parameters/dbg_level

c)使用遥控器对准红外接口按下任意按钮

d)开发板看到返回相关按钮信息即为成功接收到。

M2硬盘

  • 接口丝印:J18

功能测试

1)接上M2硬盘

2)启动开发板。

3)输入如下命令查看pci总线设备:

lspci

输出

21:00.0 Class 0108: 126f:2263
20:00.0 Class 0604: 1d87:3566

4)系统会自动挂载硬盘

5)查看挂载情况

df -h

6)可看到如下类似信息

/dev/block/vold/public:259,1 119G  108M  119G   1% /mnt/media_rw/BC98ABC698AB7E10

7)界面查看:在资源管理中可看到 USB 文件夹,此文件夹即为硬盘挂载目录。其操作与U盘类似

sata硬盘

  • 接口丝印:J20、J21

功能测试

1)接上sata硬盘

2)启动开发板。

3)系统会自动挂载硬盘

4)查看挂载情况

df -h

5)可看到如下

/dev/block/vold/public:8,1 932G   15G  916G   2% /mnt/media_rw/863AAAA43AAA912B

6)界面查看:在资源管理中可看到 USB 文件夹,此文件夹即为硬盘挂载目录。其操作与U盘类似

WIFI

  • 接口丝印:U2

功能测试

1)操作:

a)把WIFI天线连接到“U12”接口上

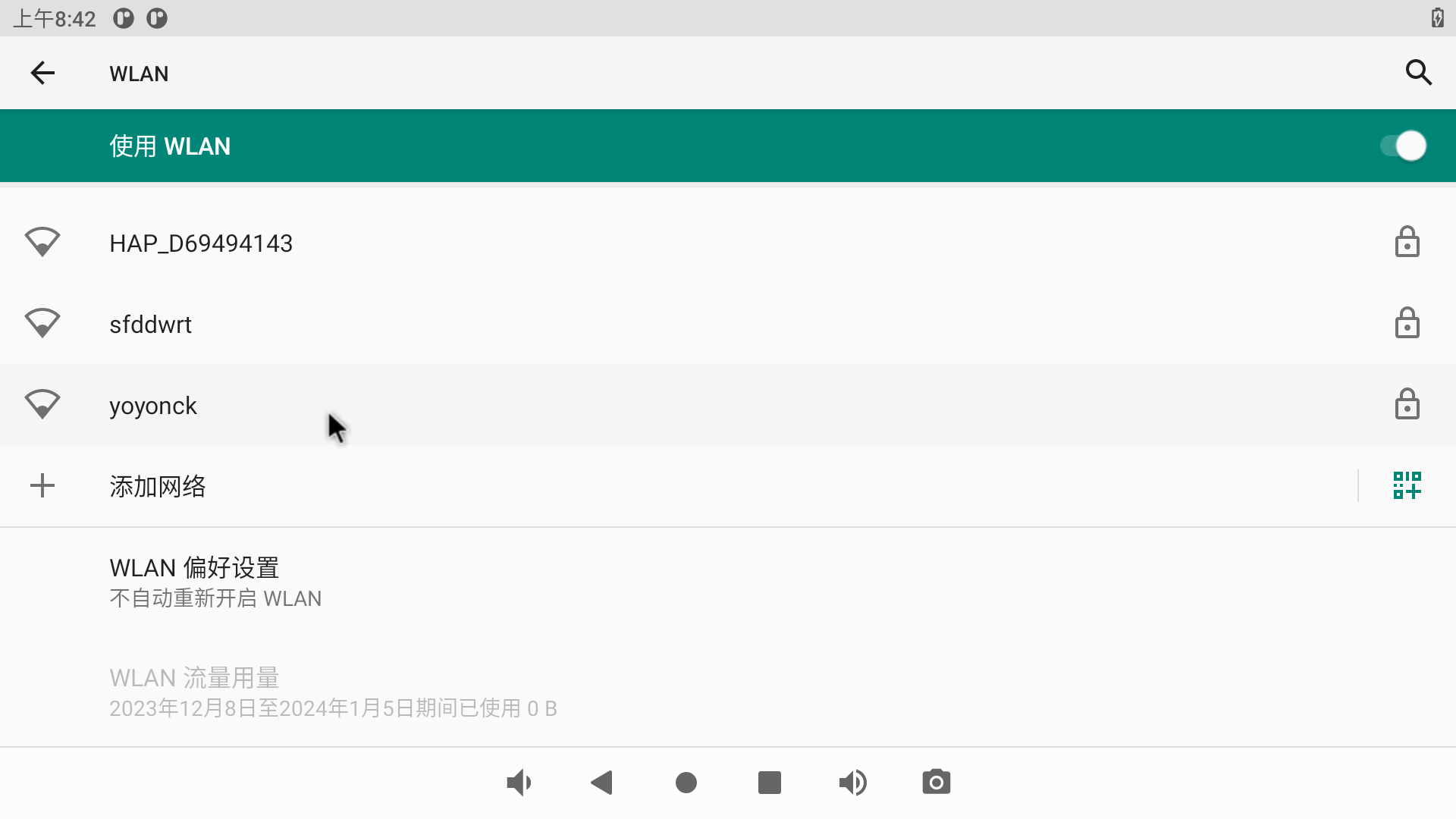

b)下拉框长按WLAN,进入wifi设置界面

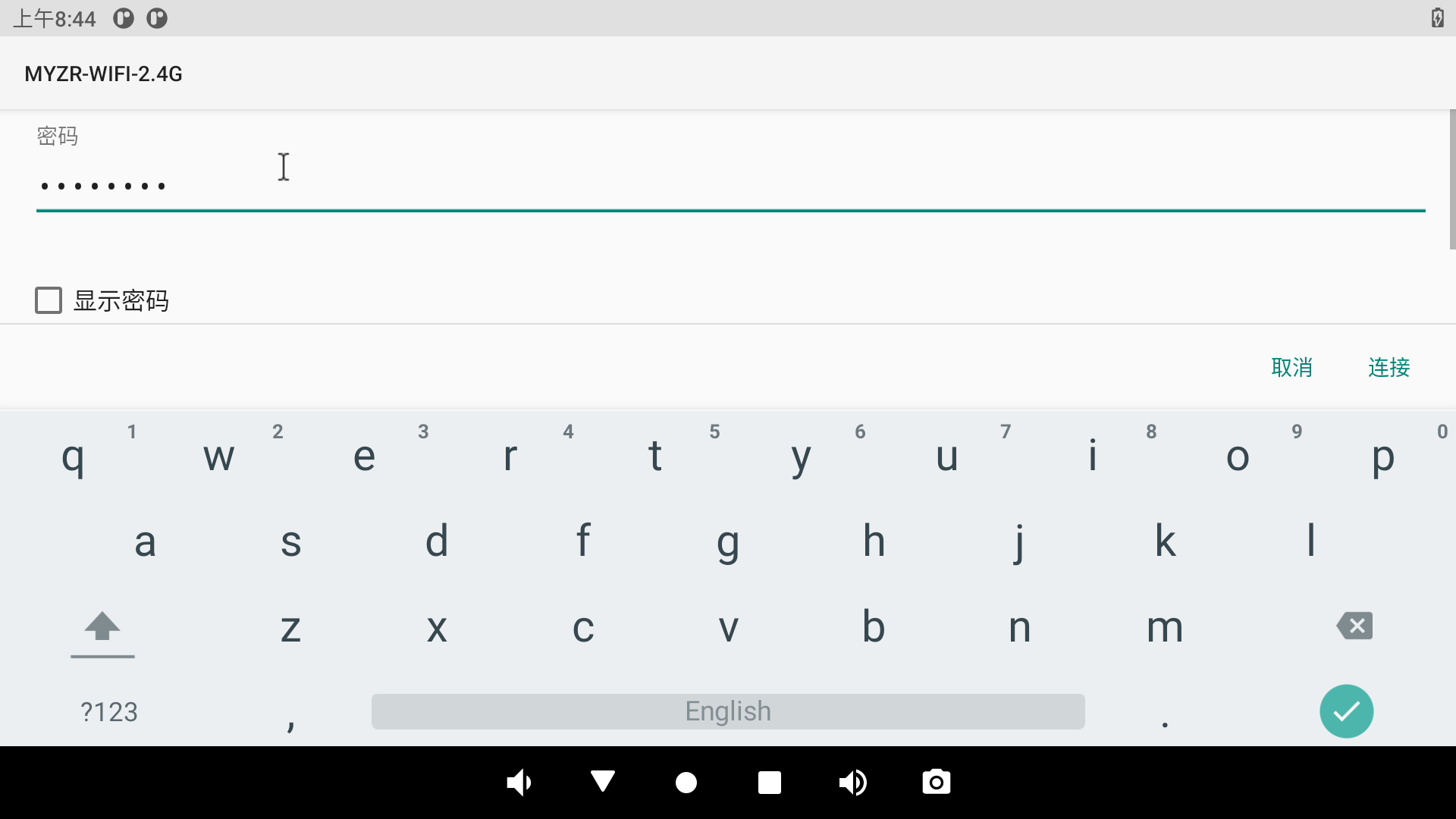

c)选择wifi,输入密码进行连接

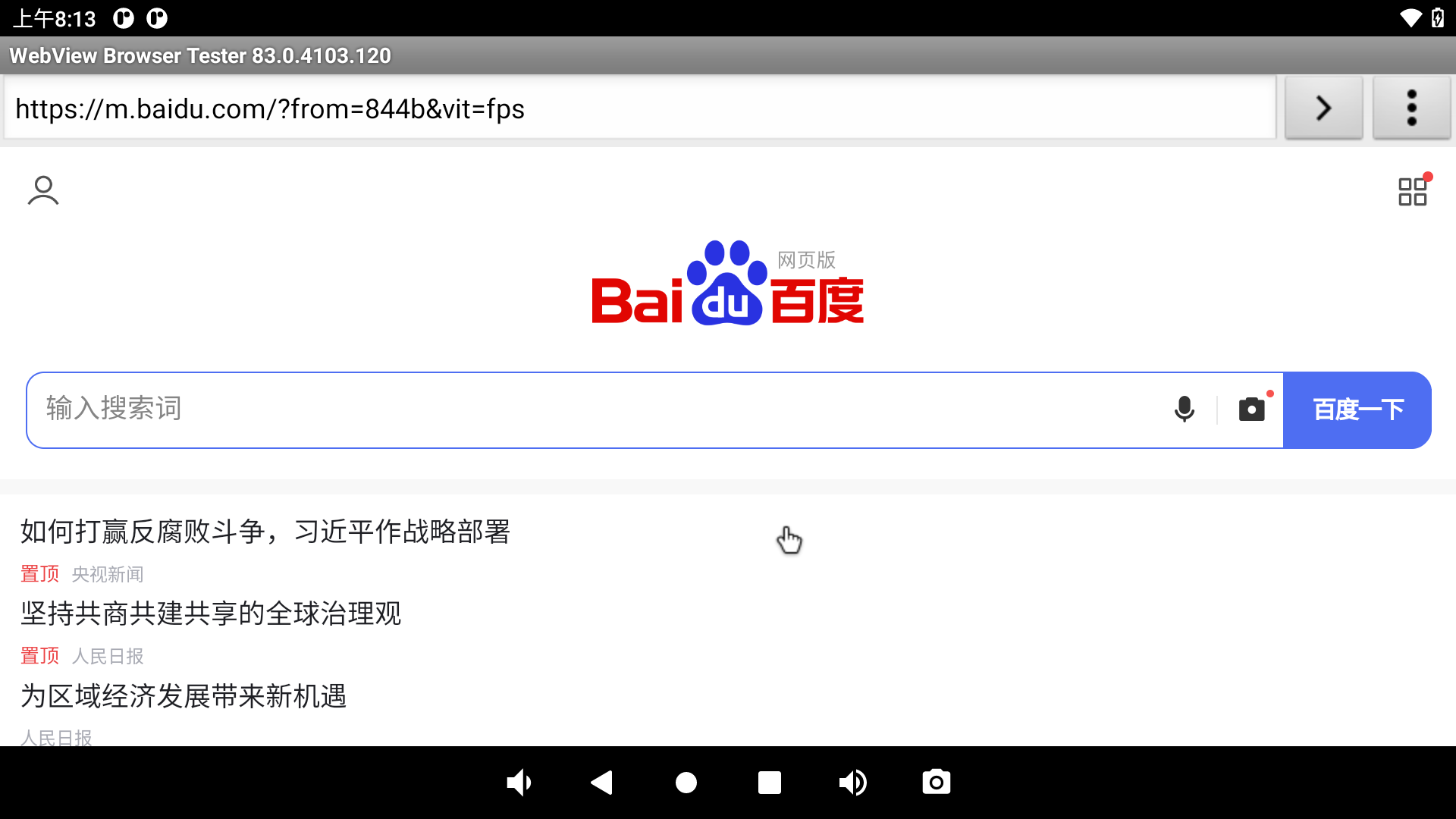

d)连成功后可进行网站浏览测试


蓝牙

  • 接口丝印:U2

功能测试

1)操作:

a)把WIFI天线连接到“U12”接口上

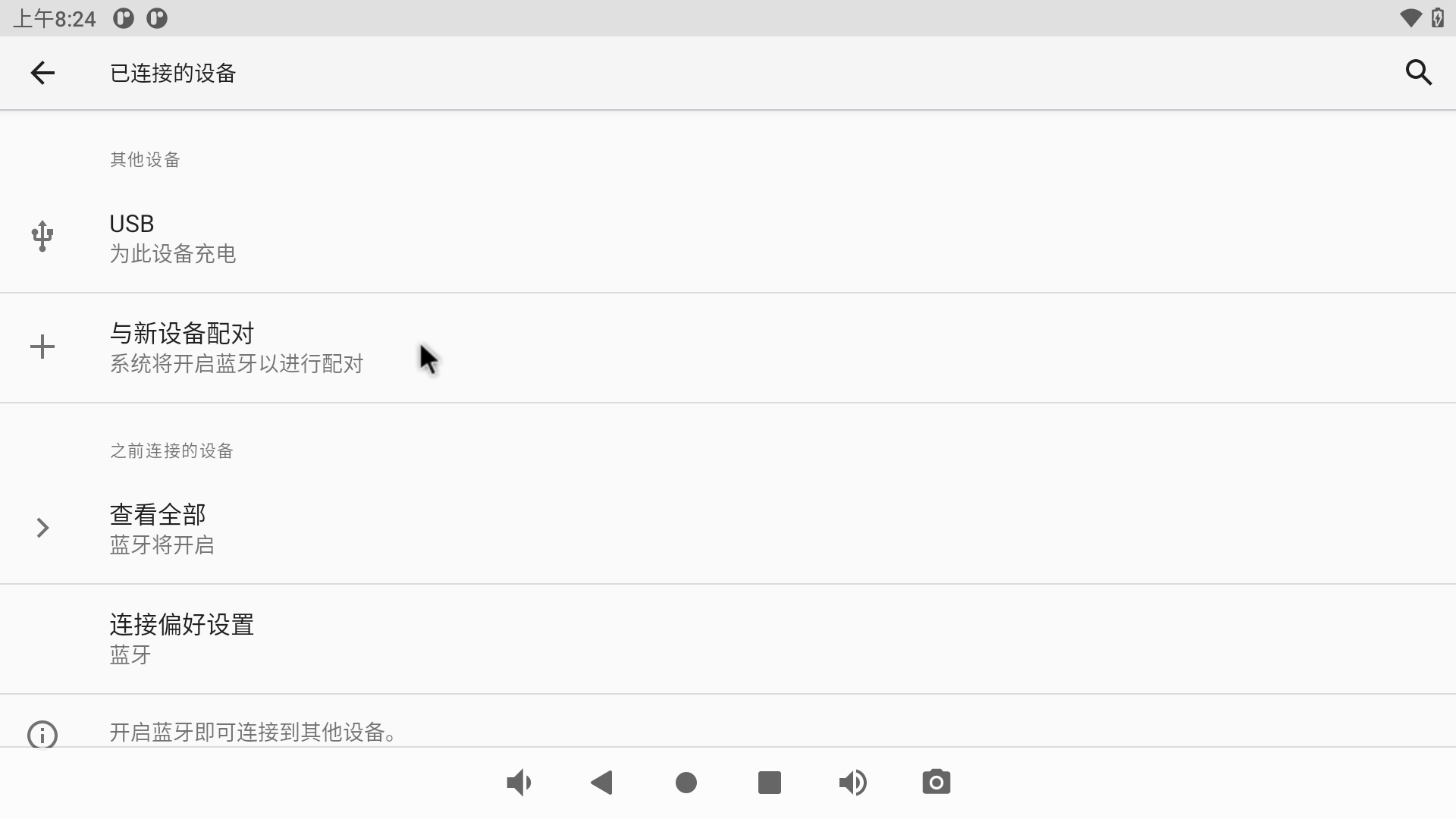

b)下拉框长按蓝牙,进入蓝牙设置界面


c)点击“与新设置匹配”

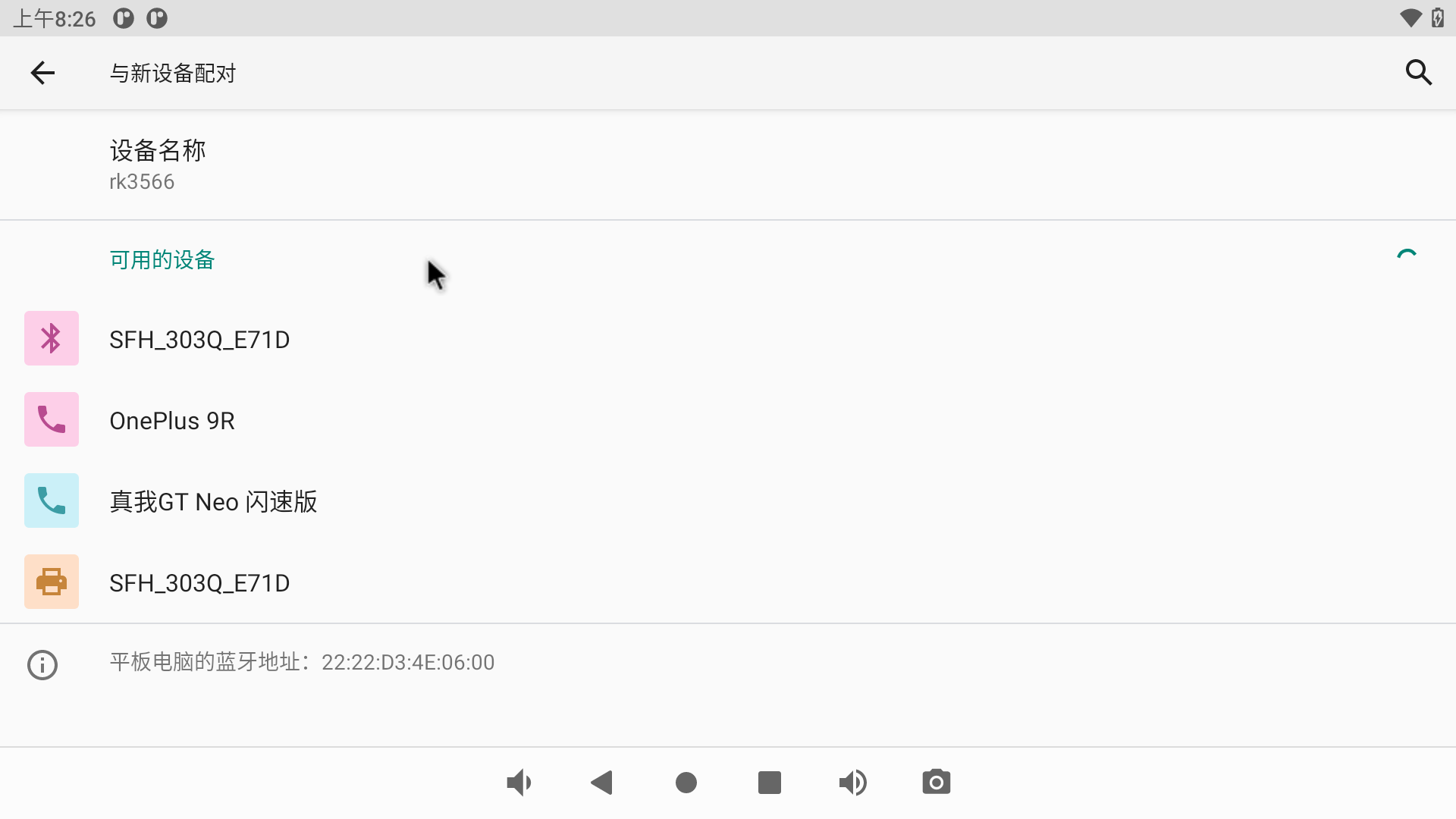

d)选择手机或其它蓝牙设备进行匹配

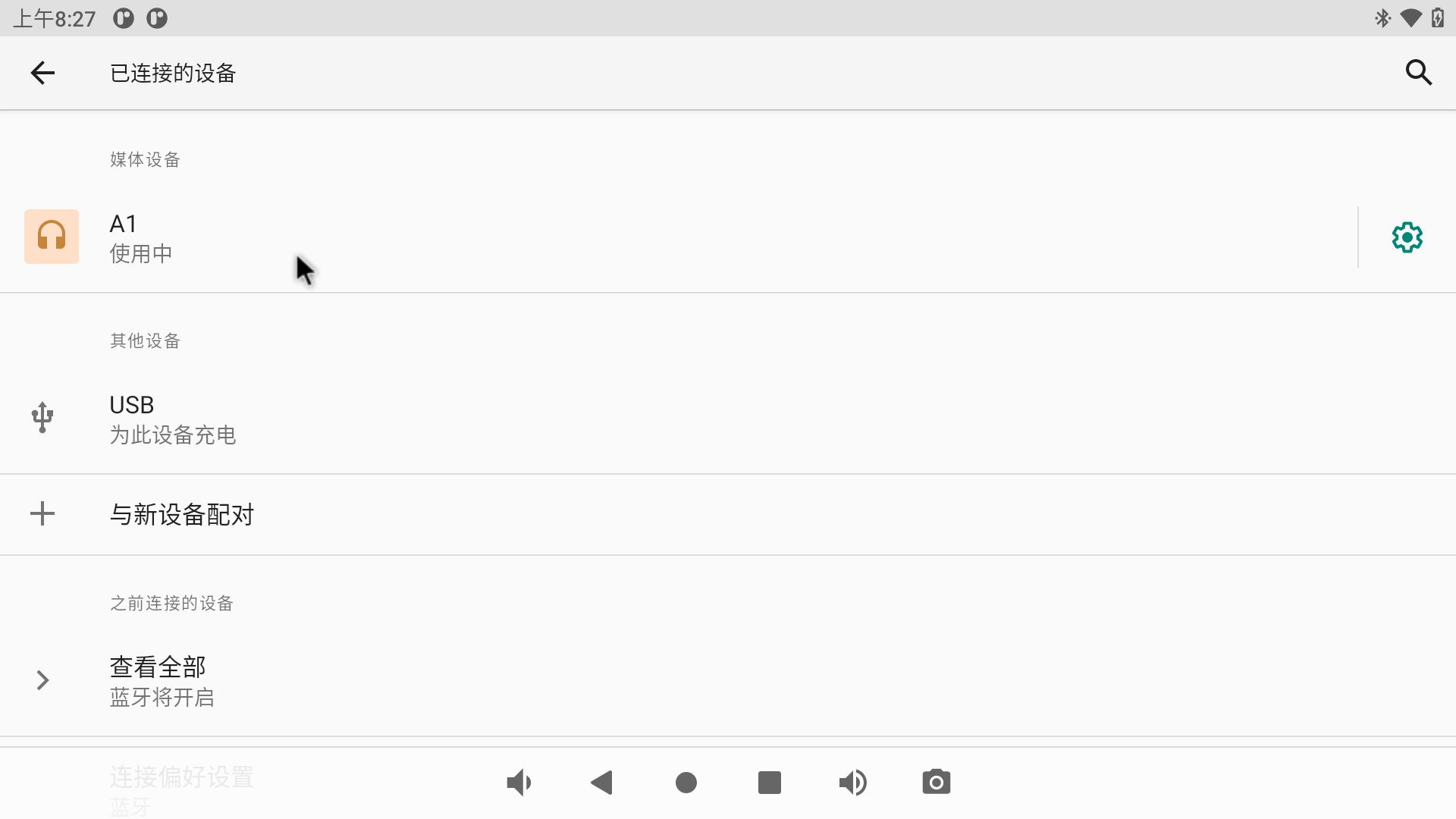

e)与蓝牙耳机成功匹配后,会显示使用中


5G

  • 接口丝印:U58

功能测试

1)接上5G模块RM500Q,接上5G天线和SIM卡

2)启动开发板。

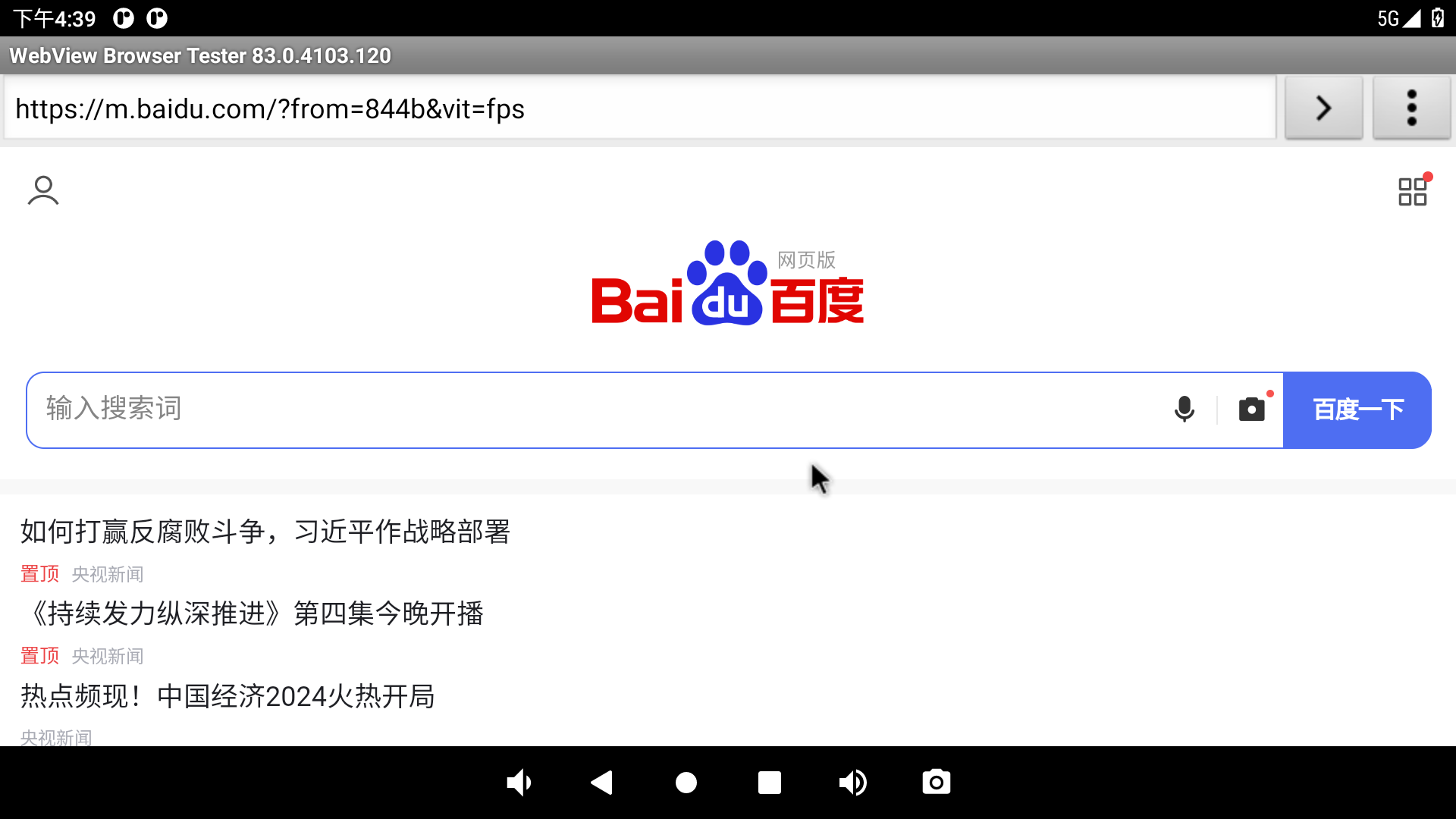

3)可看到右上角有5G图片出现


4)可进行网站浏览测试


--------------------------------------------------------------------------------
