测试手册

RTC

测试说明：RTC 测试需要安装纽扣电池，电池位置在丝印 BT1。

功能测试

RTC时间

1）说明：设置RTC时间，之后断电重启后再核对RTC时间

2）操作

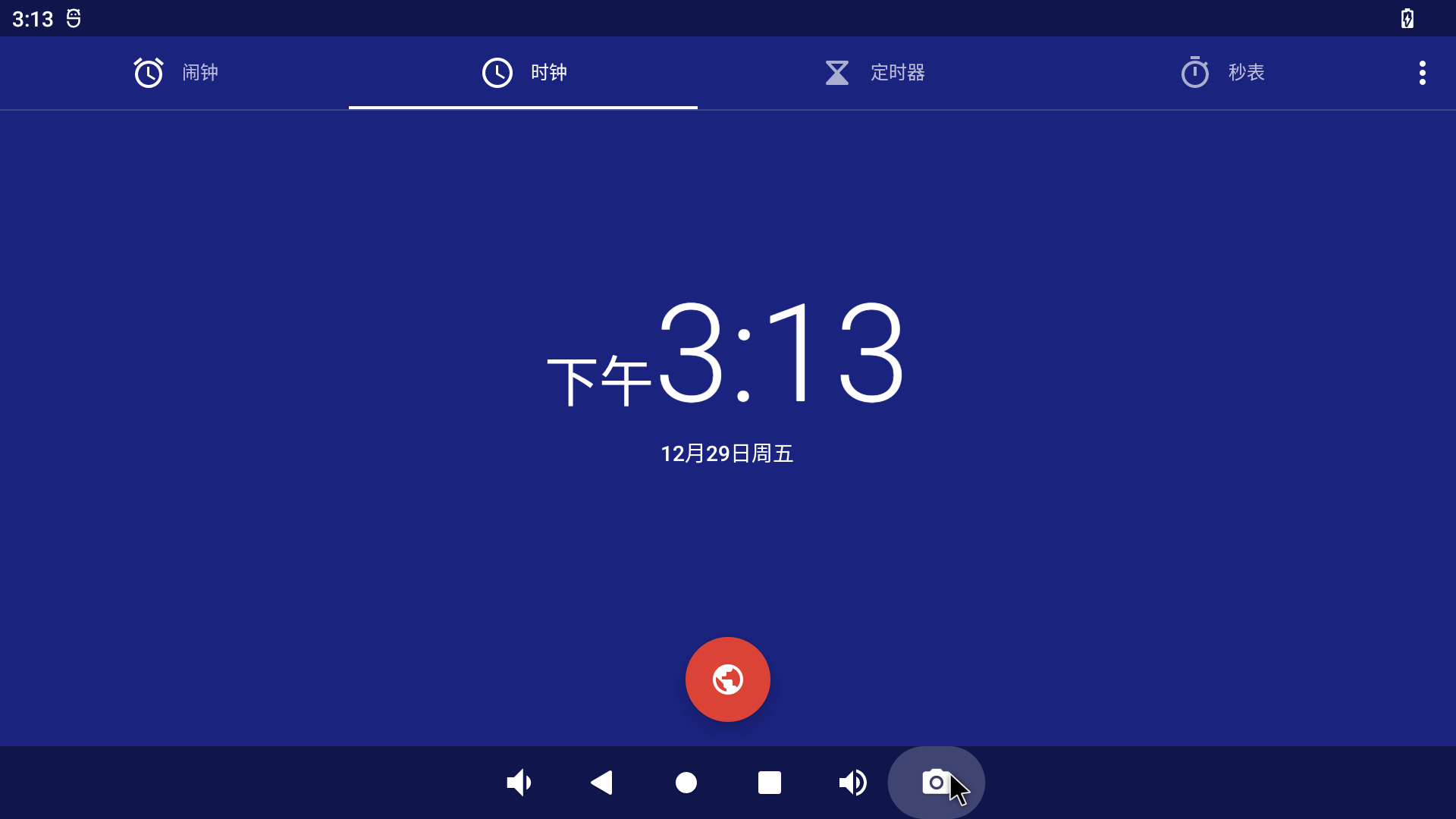

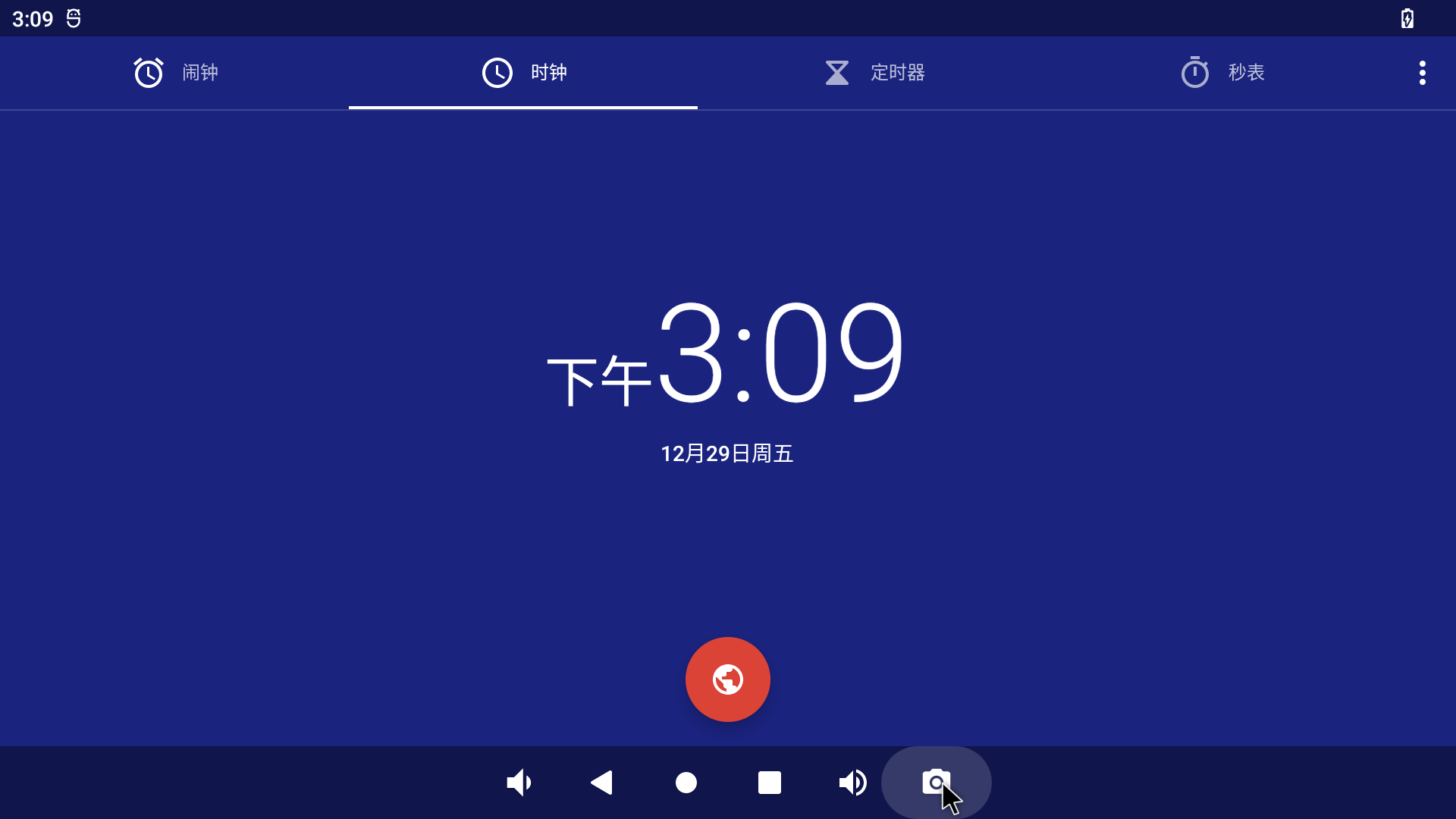

a）点击时钟APP，查看当前时钟：

b）断电重启设备。

c）重新查看时钟：

3）结果：执行操作后，核对 RTC 时间基本没有问题，且操作过程中的输出符合预期即功能正常。

网口

接口丝印：J14（ETH1），J15（ETH2）

系统接口：eth0（ETH1），eth1（ETH2）

功能测试

网口一

1）说明：采用开发板向PC发送ICMP报文的方式进行测试

2）操作

a）配置电脑有线网卡IP为 192.168.137.99。

b）把开发板的这个网口用网线跟电脑网口连接起来。

c）执行网口测试命令

输入指令：
ping 192.168.137.99 -c 2 -w 4
输出信息：
PING 192.168.137.99 (192.168.137.99) 56(84) bytes of data.
64 bytes from 192.168.137.99: icmp_seq-1 ttl-64 time-1.35 ms
64 bytes from 192.168.137.99: icmp_seq-2 ttl-64 time-1.35 ms

--- 192.168.137.99 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1002ms
rtt min/avg/max/mdev - 1.347/1.347/1.348/0.000 ms

3）结果：“0% packet loss”表示测试通过。

网口二

1）说明：采用开发板向PC发送ICMP报文的方式进行测试

2）操作

a）配置电脑有线网卡IP为 192.168.137.99。

b）把开发板的这个网口用网线跟电脑网口连接起来。

c）执行网口测试命令

输入指令：
ping 192.168.137.99 -c 2 -w 4
输出信息：
PING 192.168.137.99 (192.168.137.99) 56(84) bytes of data.
64 bytes from 192.168.137.99: icmp_seq-1 ttl-64 time-0.595 ms
64 bytes from 192.168.137.99: icmp_seq-2 ttl-64 time-0.843 ms

--- 192.168.137.99 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1001ms
rtt min/avg/max/mdev - 0.595/0.719/0.843/0.124 ms

3）结果：“0% packet loss”表示测试通过。

U盘连接

接口丝印：P2、P3、J3

功能测试

1）说明：采用插拔USB存储设备（U盘）的方式进行测试

2）操作：

a）将U盘插入底板USB接口

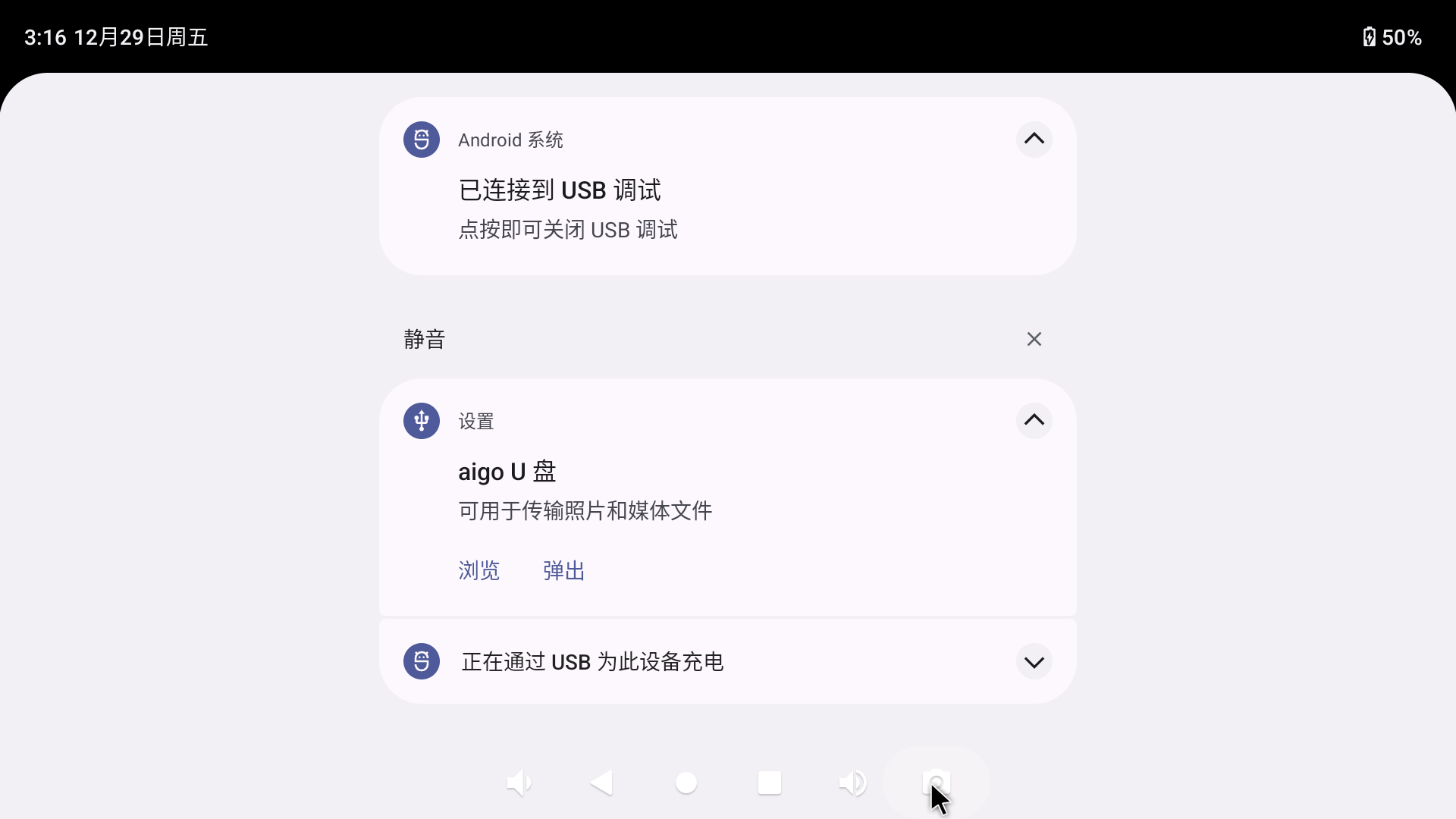

b）下拉框通知信息出现U盘信息

c）需要拔出U盘点击弹出按钮即可。

鼠标键盘连接

接口丝印：P2、P3、J3

功能测试

1）操作：

a）将鼠标接口插入P2或P3或J3 usb接口，键盘接口插入P2或P3或J3 usb接口

b）点击搜索栏，弹出键盘，测试鼠标键盘是否可用。

图片查看

功能测试

1）操作：

a）U盘中放入图片，并接上U盘

b）在资源管理器》USB 中进入U盘目录

c）打开图片

播放音频

功能测试

1）操作：

a）U盘中放入音频文件，并接上U盘

b）在资源管理器》USB 中进入U盘目录

c）打开音频文件

播放视频

功能测试

1）操作：

a）U盘中放入音频文件，并接上U盘

b）在资源管理器》USB 中进入U盘目录

c）打开视频频文件

TF卡

接口丝印：J5

功能测试

1）说明：插入 TF 卡，观察设备能否正确识别到卡。

2）操作：

a）用一张 TF 卡，插入到设备的 TF 卡接口。

b）下拉框通知信息出现TF卡信息

c）需要拔出TF卡点击弹出按钮即可。

红外

接口丝印：IR1

功能测试

1）说明：通过接收红外信息，打印出相应数据。

2）操作
a）准备一个红外遥控器，或手机的红外遥控app。

b）开发板打开相关打印开关：
echo 1 > /sys/module/rockchip_pwm_remotectl/parameters/code_print
echo 1 > /sys/module/rockchip_pwm_remotectl/parameters/dbg_level
c）使用遥控器对准红外接口按下任意按钮

d）开发板看到返回相关按钮信息即为成功接收到。

M2硬盘

接口丝印：J21

功能测试

1）接上M2硬盘

2）启动开发板。

3）输入如下命令查看pci总线设备：
lspci
输出
01:00.0 Class 0108: 126f:2263
00:00.0 Class 0604: 1d87:3588
4）系统会自动挂载硬盘

5）查看挂载情况
df -h
6）可看到如下类似信息
/dev/block/vold/public:259,1 119G 108M  119G   1% /mnt/media_rw/BC98ABC698AB7E10
/dev/fuse                    119G 108M  119G   1% /mnt/user/0/BC98ABC698AB7E10
7）界面查看：在资源管理中可看到 USB 文件夹，此文件夹即为硬盘挂载目录。其操作与U盘类似

sata硬盘

接口丝印：J18、J2

功能测试

1）接上sata硬盘

2）启动开发板。

3）系统会自动挂载硬盘

4）查看挂载情况
df -h
5）可看到如下
/dev/block/vold/public:8,1 932G  15G  916G   2% /mnt/media_rw/863AAAA43AAA912B
/dev/fuse                  932G  15G  916G   2% /mnt/user/0/863AAAA43AAA912B
6）界面查看：在资源管理中可看到 USB 文件夹，此文件夹即为硬盘挂载目录。其操作与U盘类似

WIFI

接口丝印：U27

功能测试

1）操作：

a）把WIFI天线连接到“ANT2/ANT1”接口上

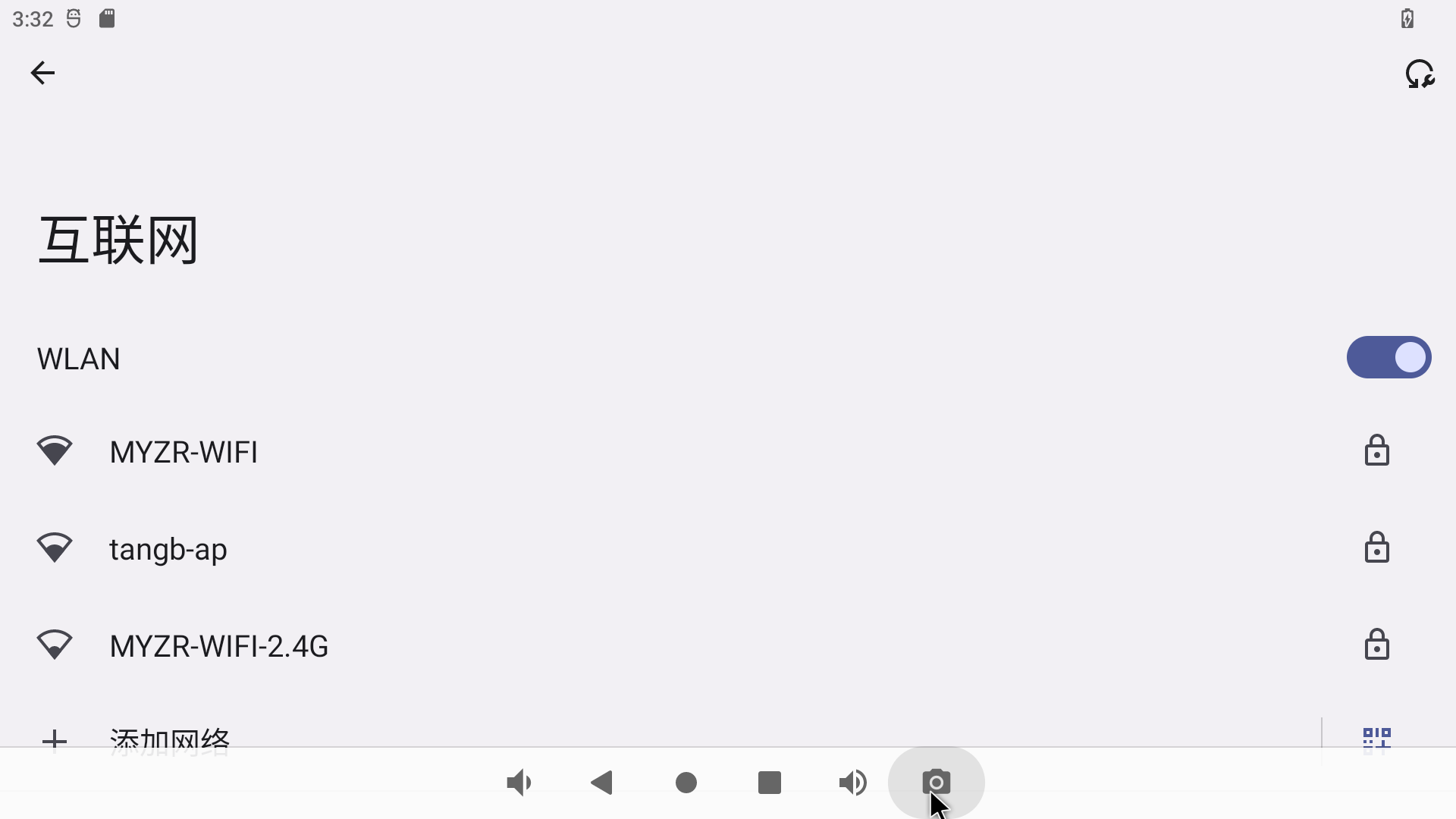

b）桌面中点击“设置” 》“网络与互联网” 》“互联网”

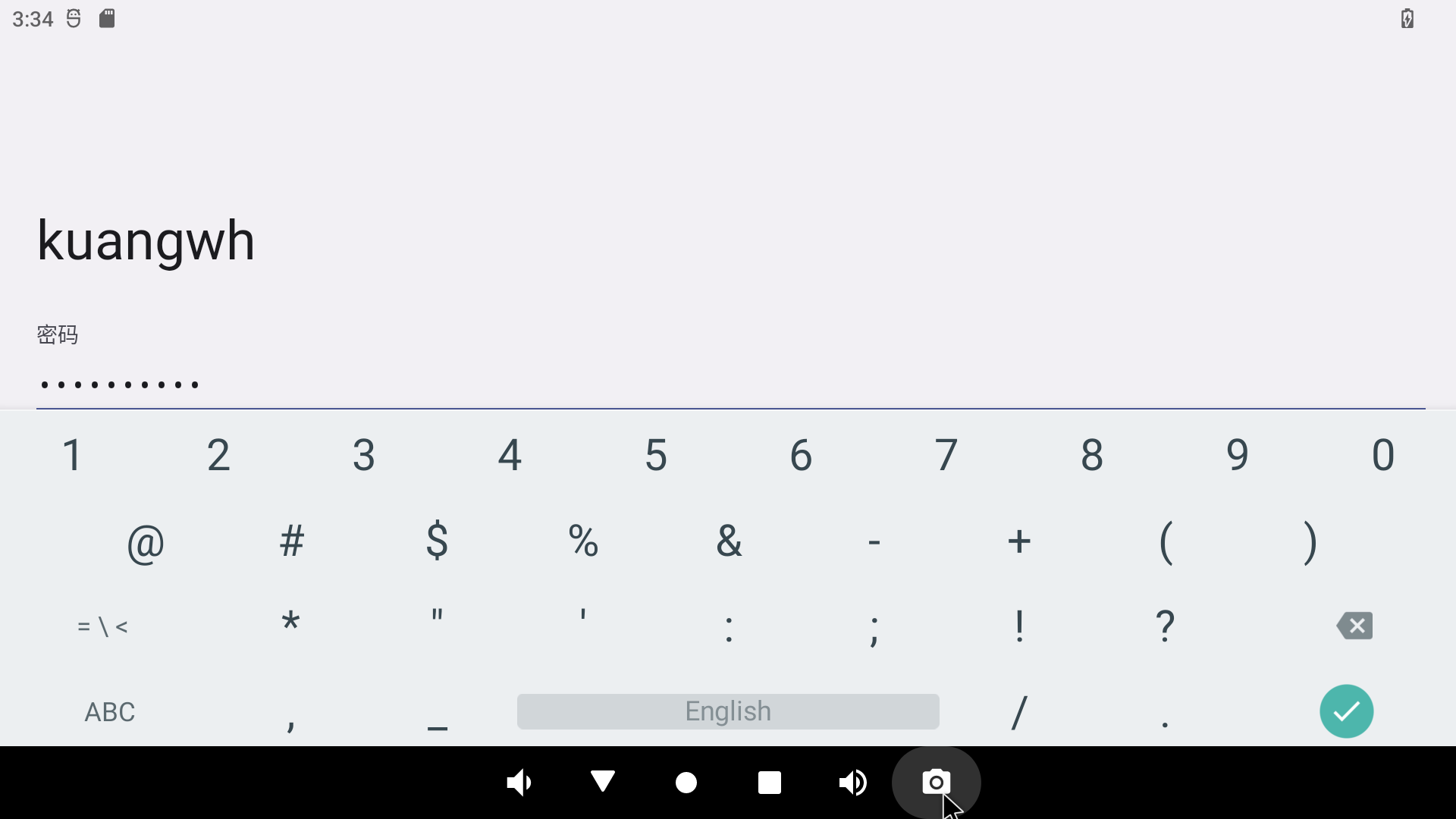

c）选择wifi，输入密码进行连接

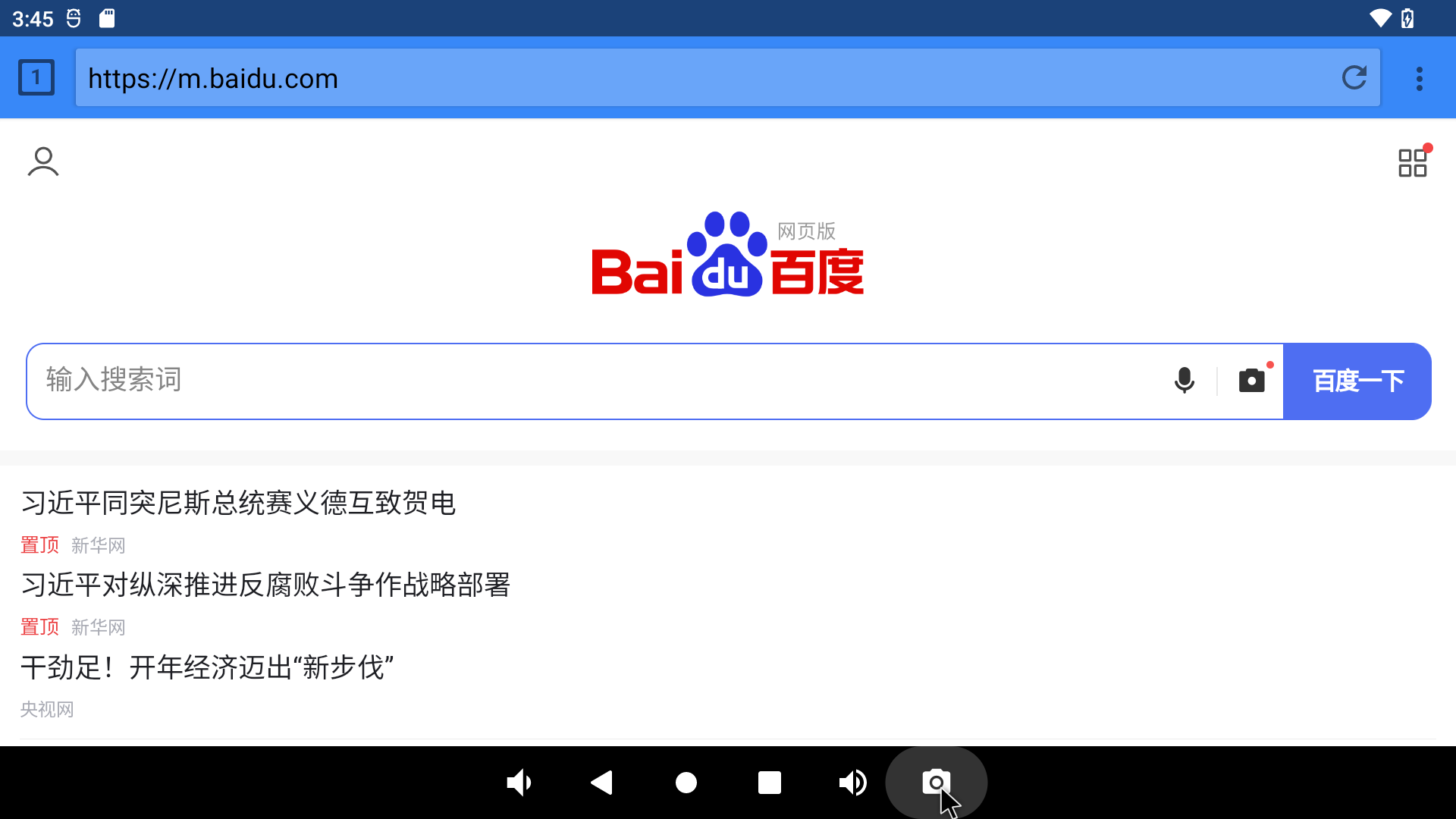

d）连成功后可进行网站浏览测试

蓝牙

接口丝印：U27

功能测试

1）操作：

a）把WIFI天线连接到“ANT2/ANT3”接口上

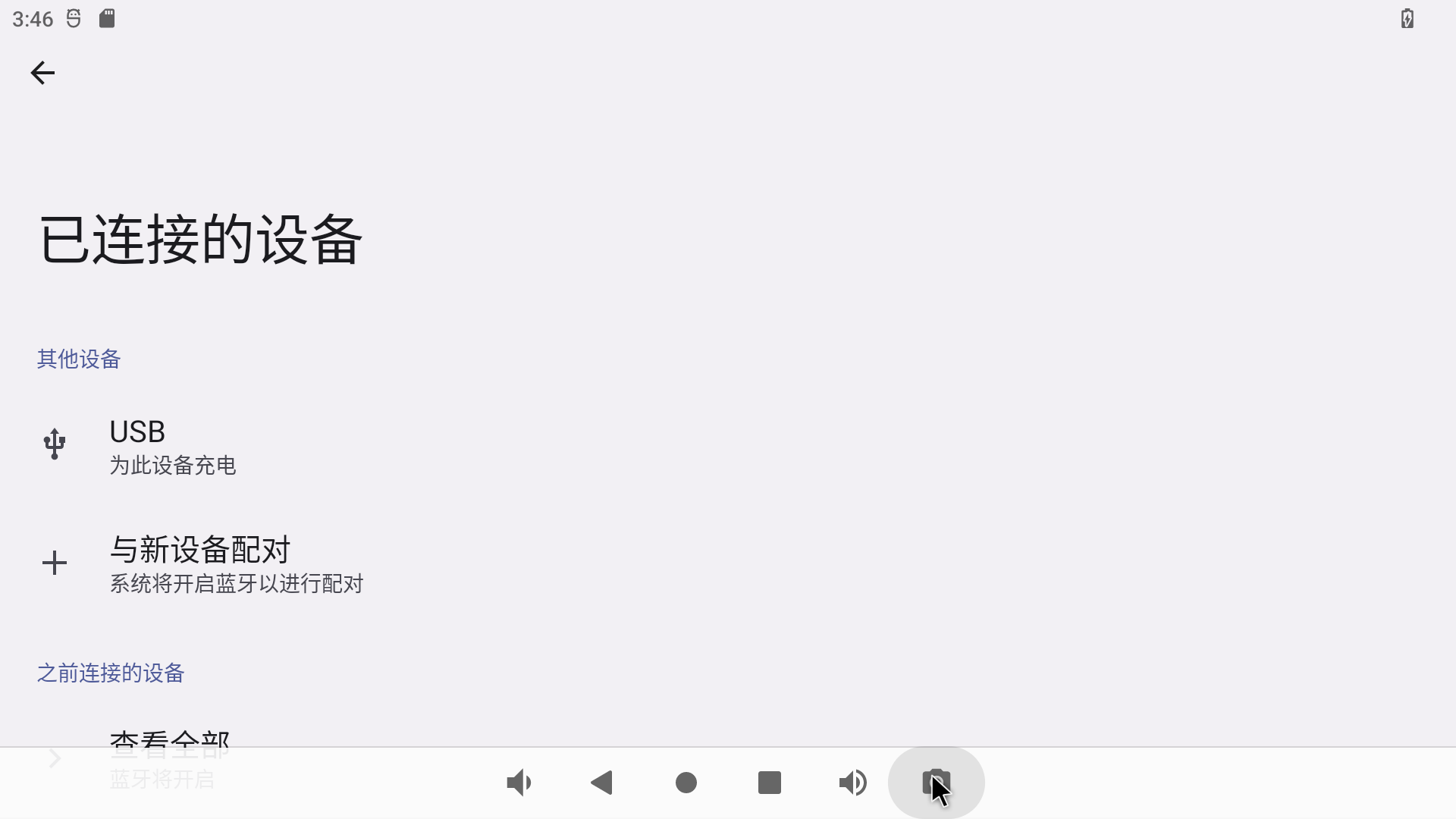

b）下拉框长按蓝牙，进入蓝牙设置界面

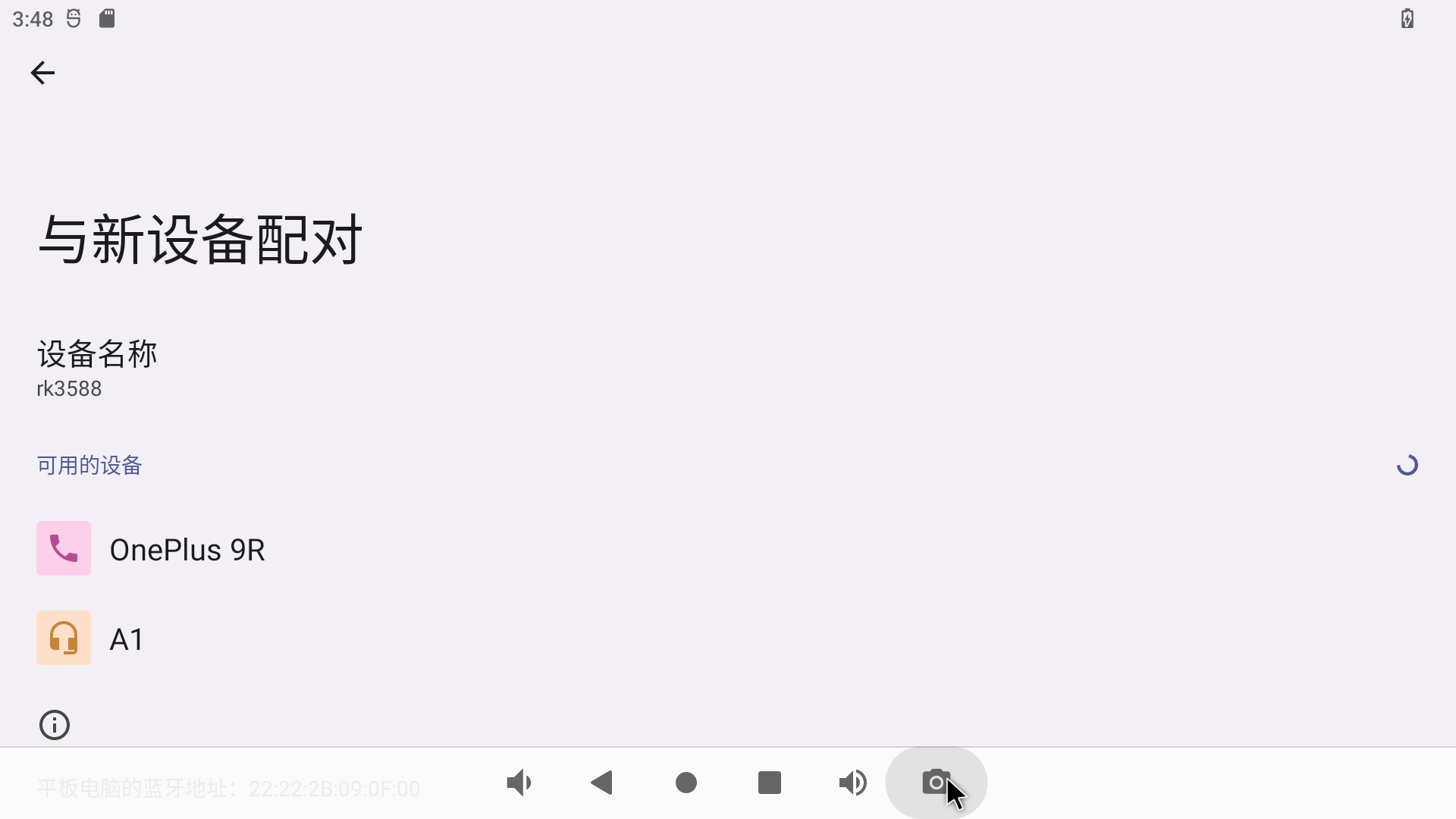

c）点击“与新设置匹配”

d）选择手机或其它蓝牙设备进行匹配

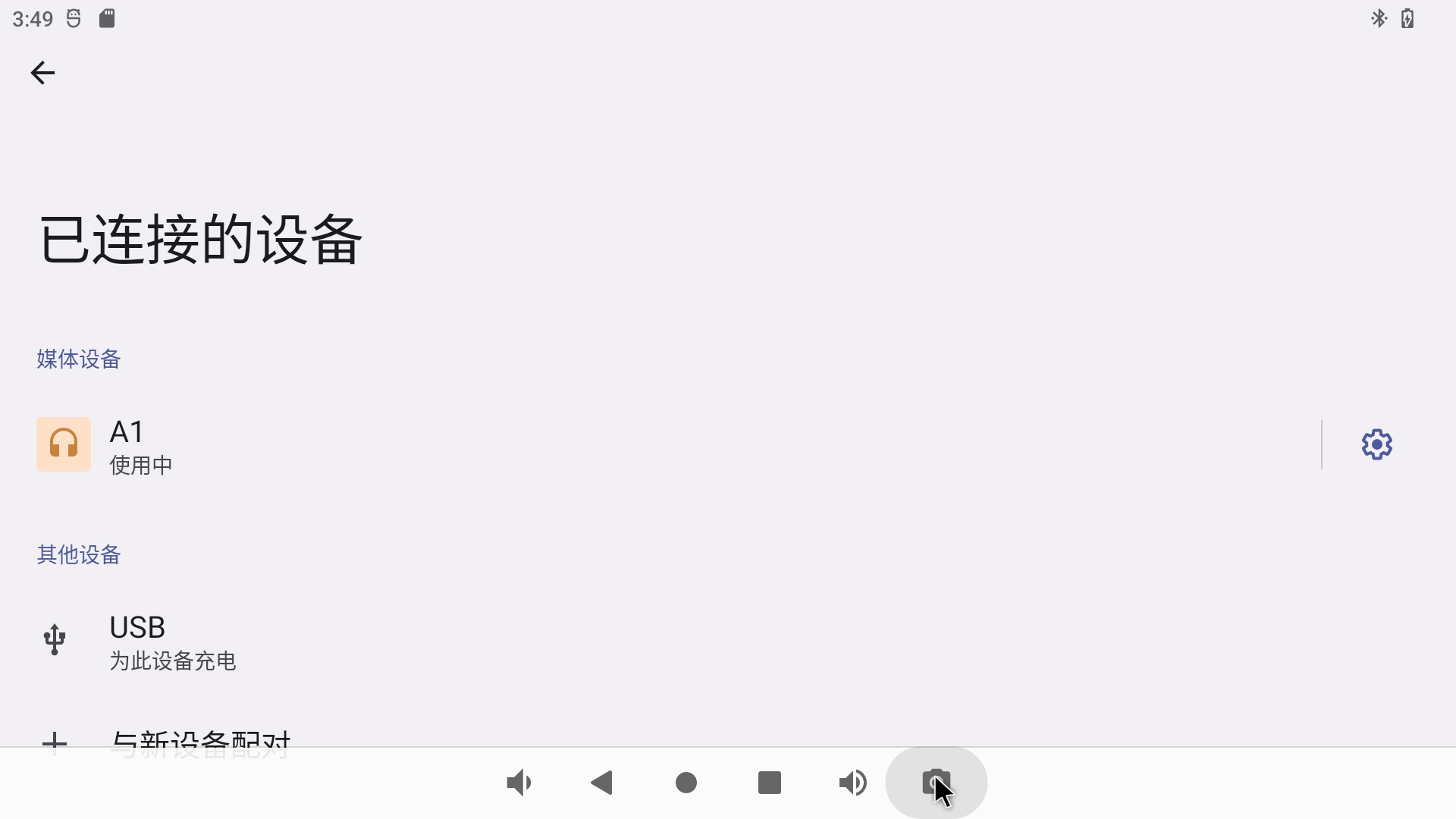

e）与蓝牙耳机成功匹配后，会显示使用中

5G

接口丝印：J19

功能测试

1）接上5G模块RM500Q，接上5G天线和SIM卡

2）启动开发板。

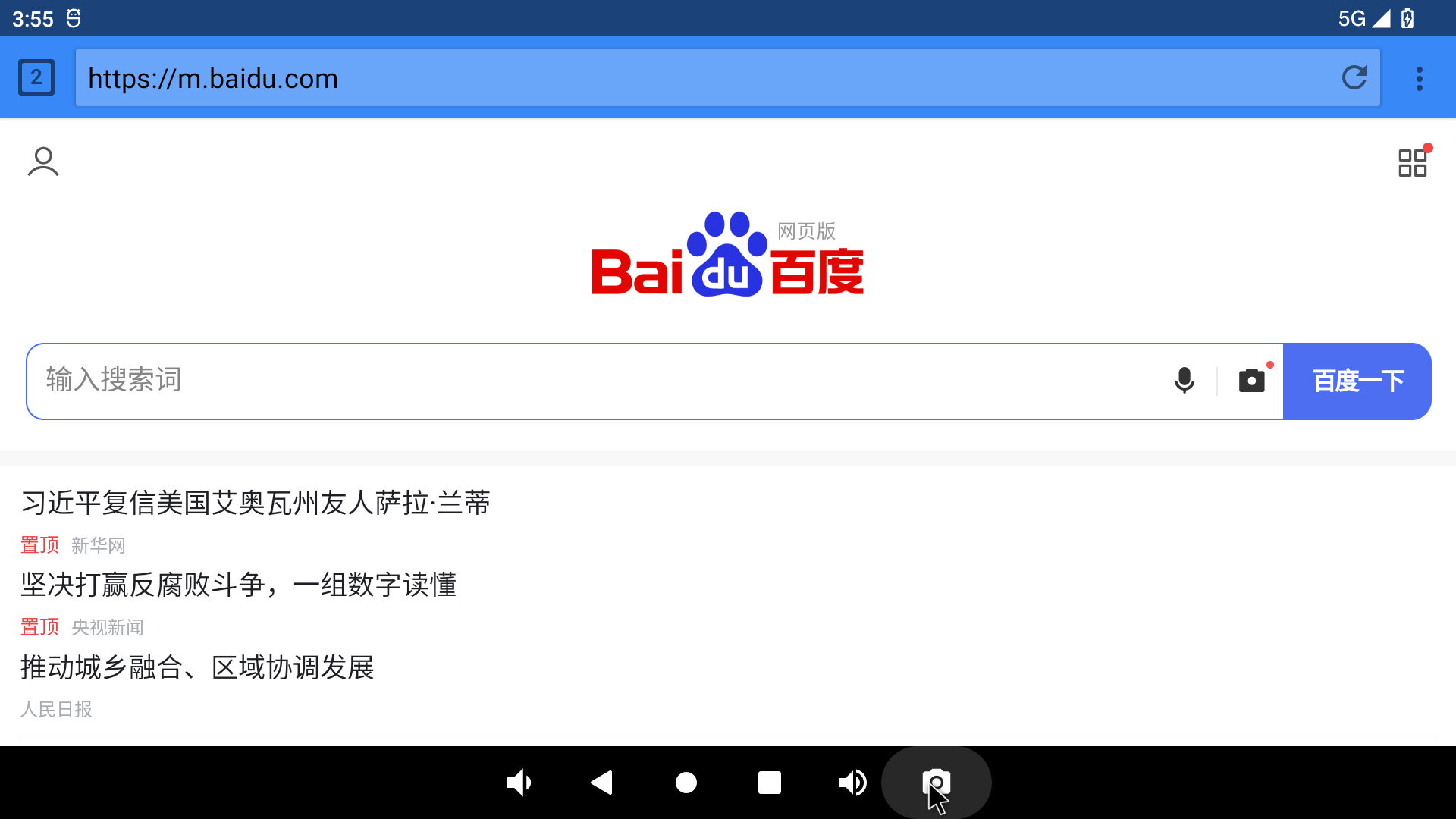

3）可看到右上角有5G图片出现

--------------------------------------------------------------------------------
