MYZR-STM32MP15CubeProgrammer 烧录手册

STM32CubeProgrammer烧写

STM32CubeProgrammer是ST官网自带的烧录工具，可以在我们提供的网盘上进行下载 。网盘目录在01_烧录，将整个文件夹进行下载。

下载和安装

  1. 下载好后，在01_烧录->stm32Cubeprog目录下有一个压缩包和jdk，将压缩包解压，可以得到一个文件夹，一个exe文件和一个linux文件。

  2. 先安装jdk-8u241-windows-x64.exe

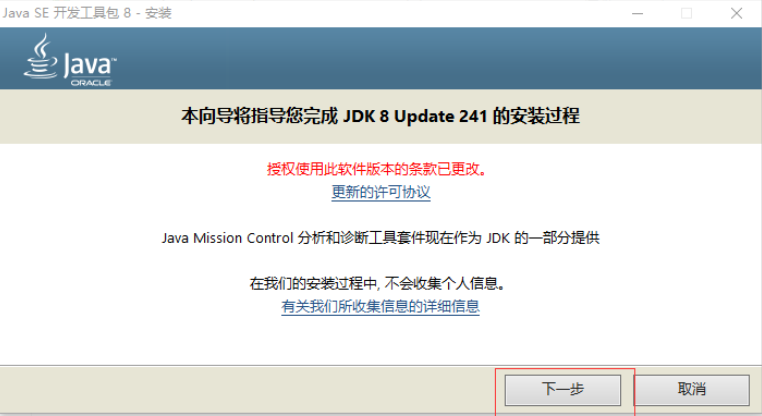

  • 双击jdk-8u241-windows-x64.exe，如图，点击下一步

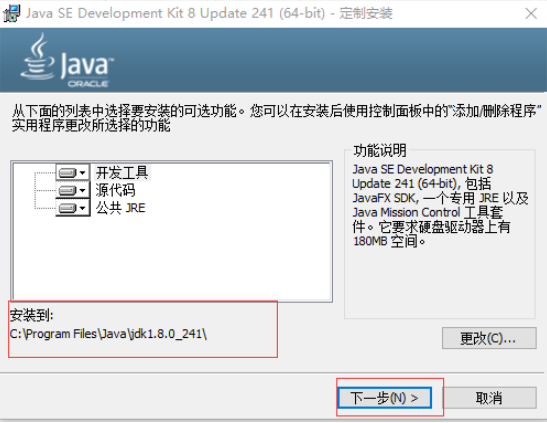

  • 安装目录默认，点击下一步


  • 再点击下一步进行安装

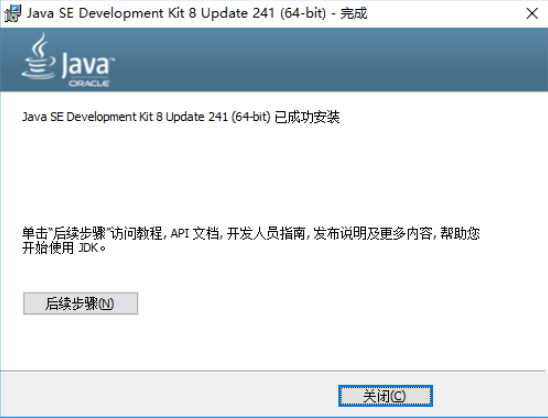

  • 安装完成，点击关闭


  1. 安装SetupSTM32CubeProgrammer-2.4.0.exe

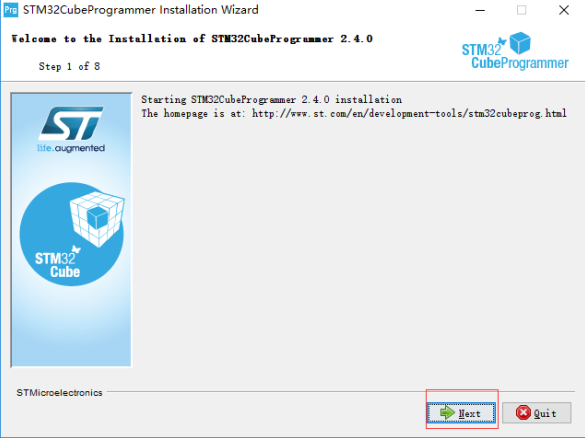

  • 双击SetupSTM32CubeProgrammer-2.4.0.exe，点击next

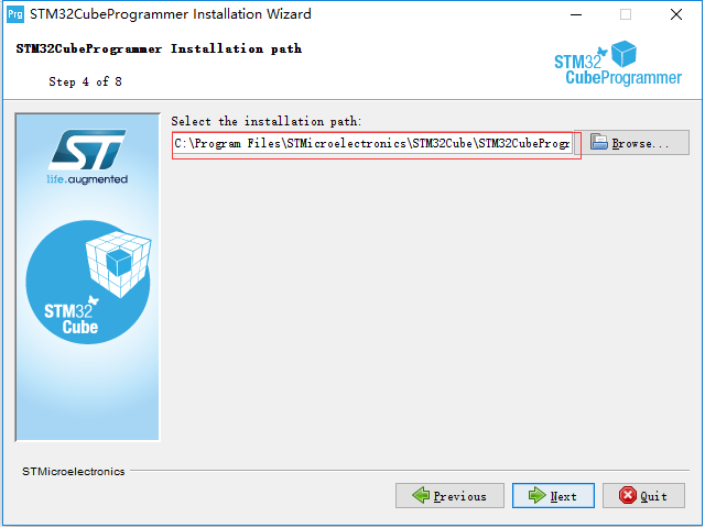

  • 点击next->next->I accept….->next直到安装目录，安装目录默认（注意不能带有中文路径）。

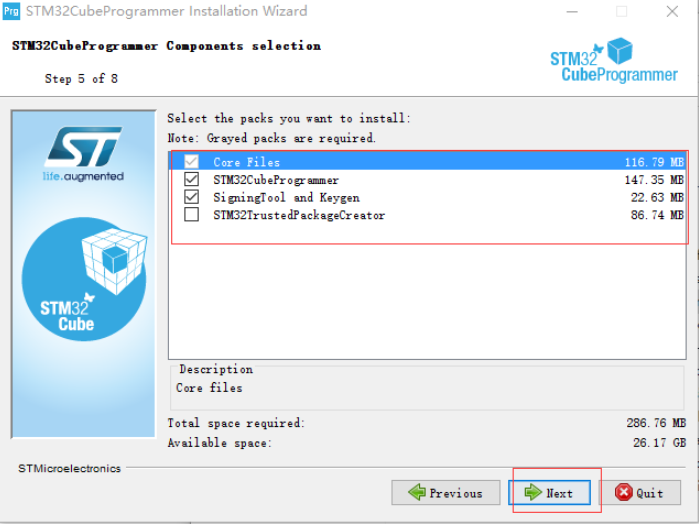

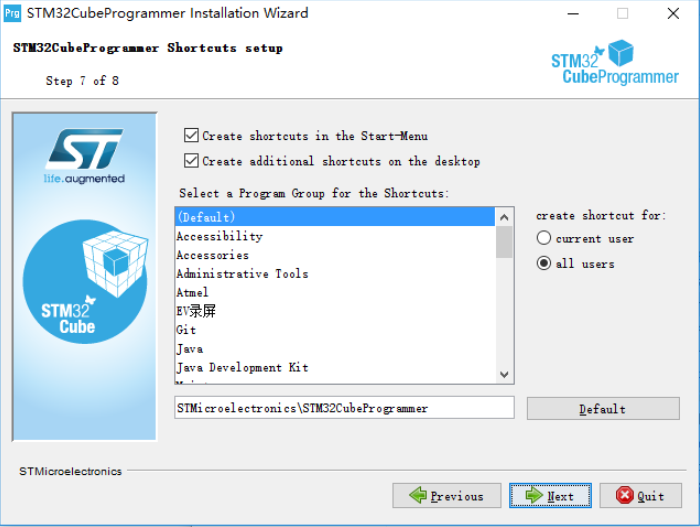

  • 默认配置项


  • 弹出另一个窗口，点击下一步继续安装，点击完成，再回到stm32CubeProgrammer窗口点击next。

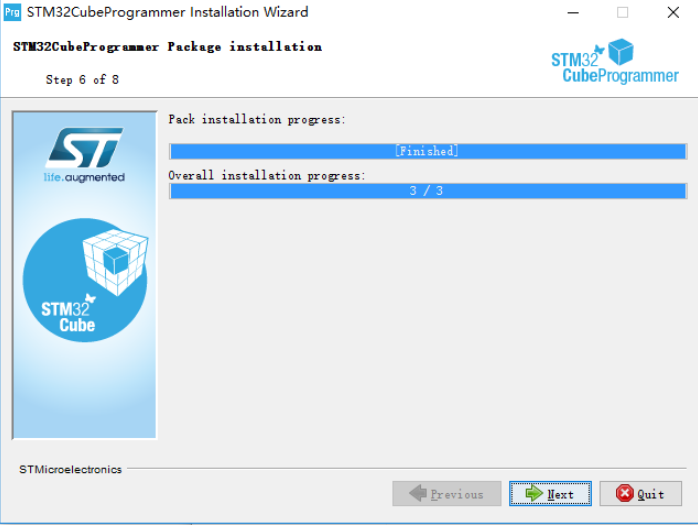

STM32CubeProgrammer_7.png STM32CubeProgrammer_8.png

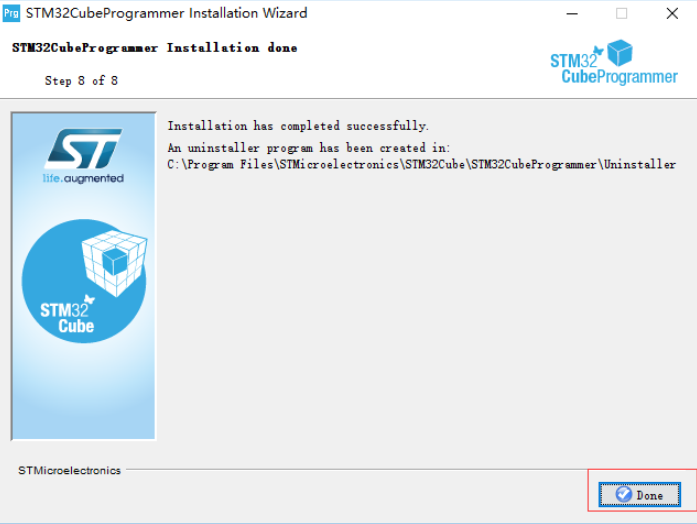

  • 点击Done完成安装


烧录

  1. 进入01_烧录->myzr-stm32mp1目录，将openstlinux-Release.xxx.rar压缩包进行解压（xxx为版本日期）。

  2. 双击桌面STM32CubeProgrammer程序

  3. 开发板连接烧录线，将拨码开关拨到烧录模式

  4. 接上电源开发板上电

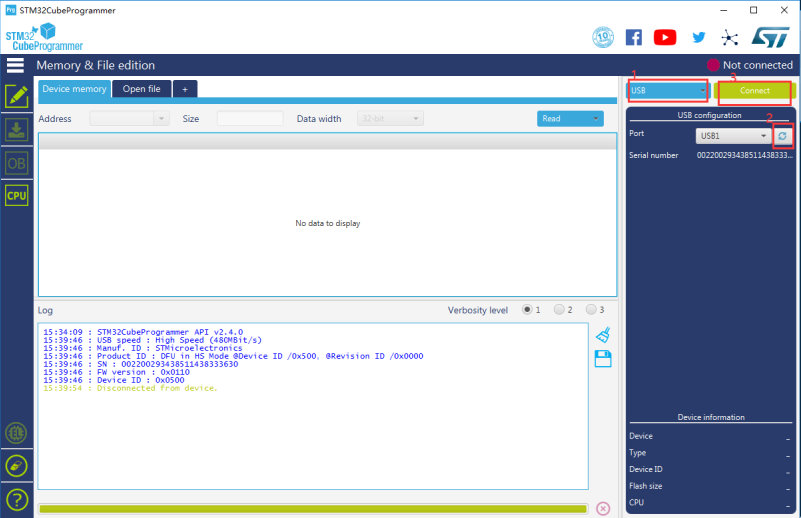

  5. 按下图所示进行配置：先选择USB接口，再点击刷新（如果刷新不出USB Port按一下开发板复位按键），最后点击连接Connect。

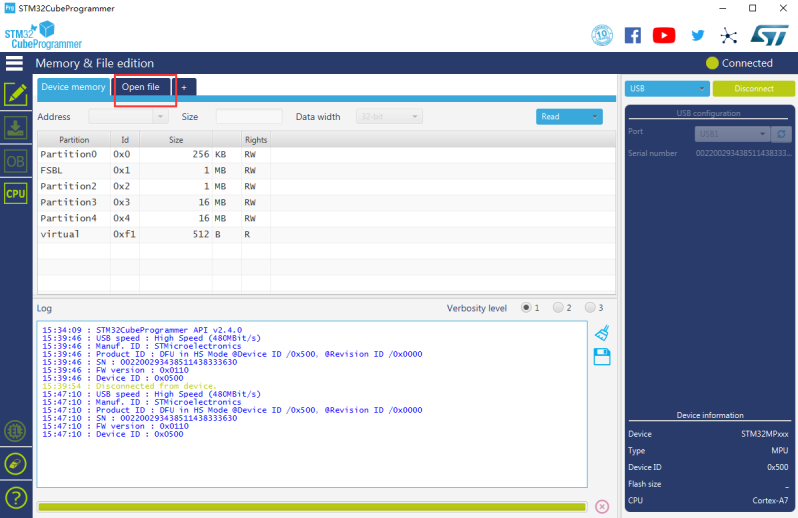

  1. 连接成功后，点击Open file选择FlashLayout文件 （FlashLayout文件在烧录目录->myzr-stm32mp1->flashlayout_st-image-weston->trusted）。

有四个FlashLayout （FlashLayout_emmc_myzr-stm32mp15-256m-trusted.tsv
FlashLayout_emmc_myzr-stm32mp15-512m-trusted.tsv
FlashLayout_sdcard_myzr-stm32mp15-256m-trusted.tsv
FlashLayout_sdcard_myzr-stm32mp15-512m-trusted.tsv）
根据自己的开发板选择。

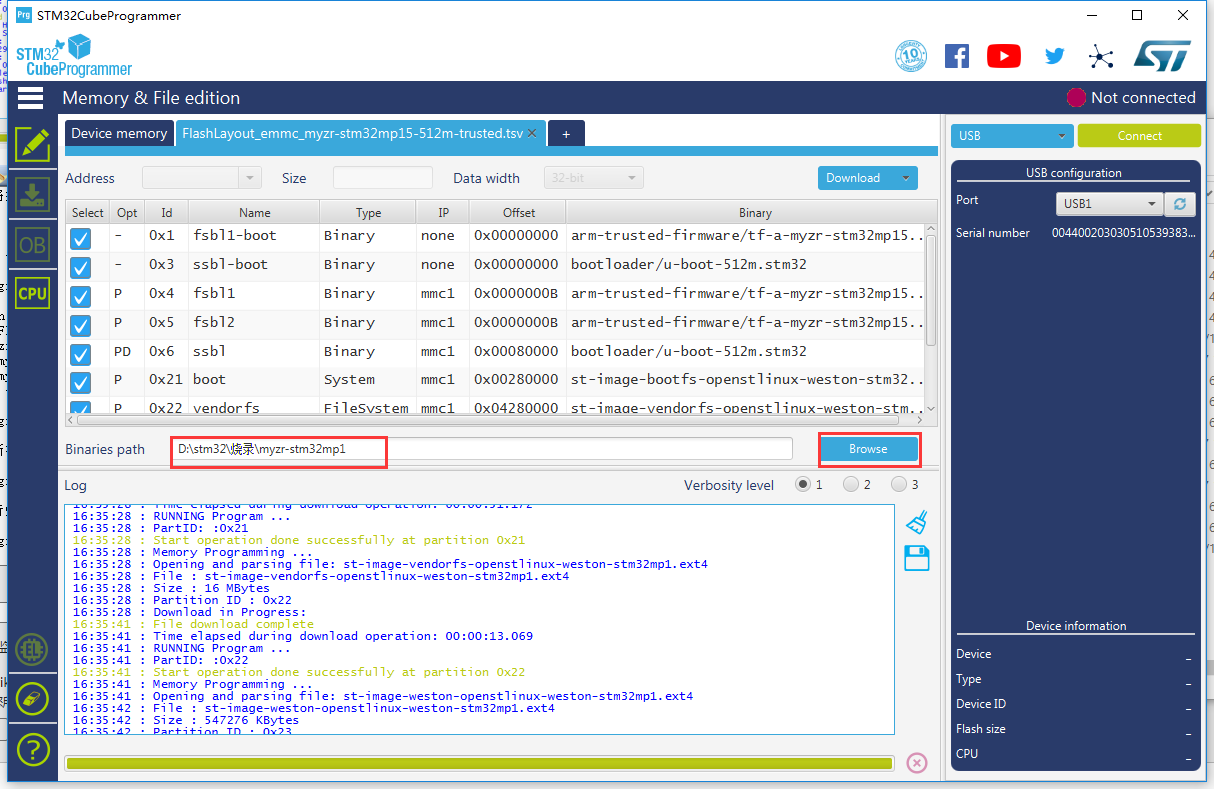

  1. 点击Browse选择镜像所在根目录，如我的是在 D:stm32烧录myzr-stm32mp1

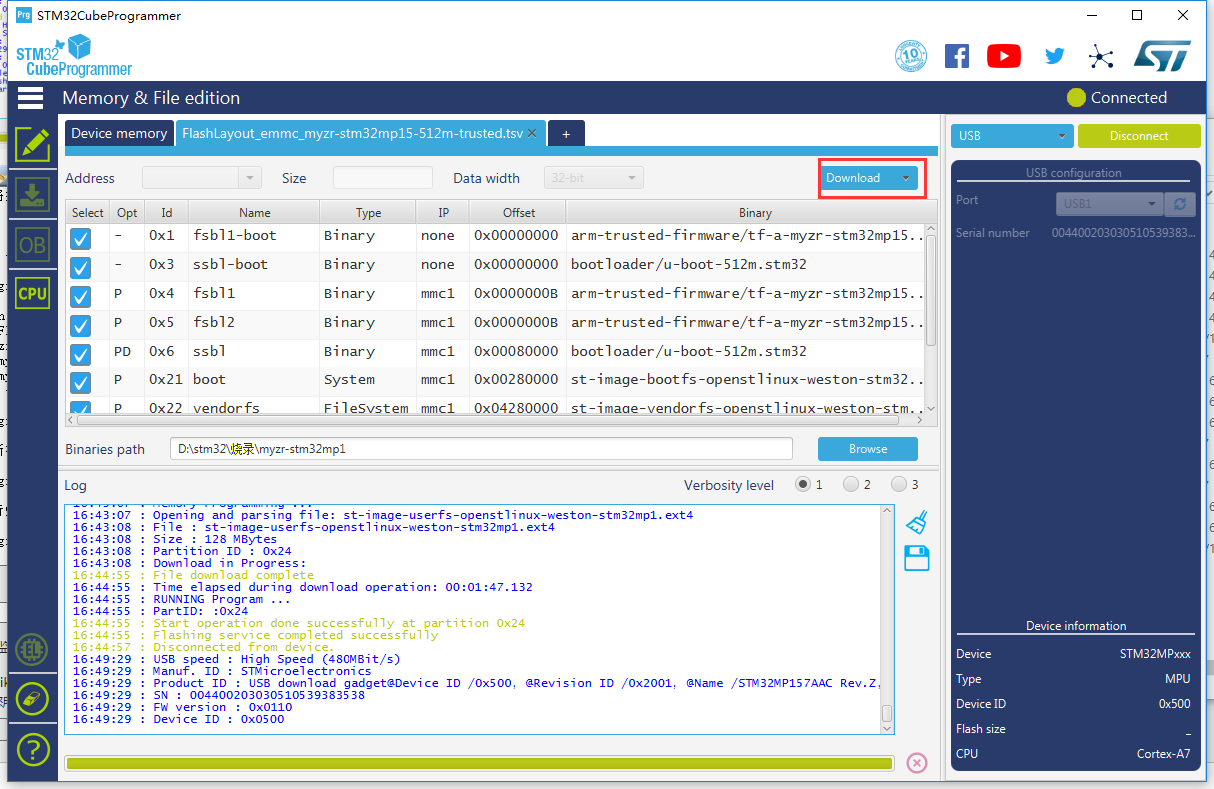

  1. 点击Download按键进行烧录
