MYZR-SSD20X-CB096 烧录手册

使用网口网线烧录

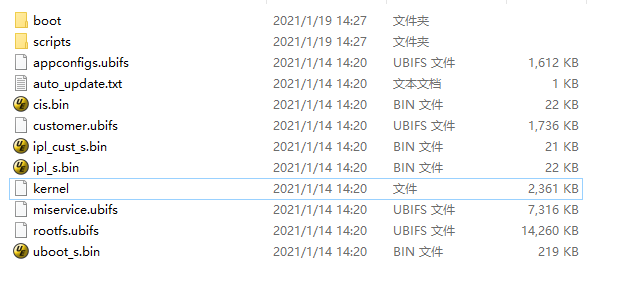

  1. 在windows下创建一个文件夹来存放即将要烧录的镜像

  2. 将release_image目录下的image.tar.bz2拷贝到windows下解压到新建文件夹下

  3. 将文件夹下的kernel删除或重命名为kernel.bak，将release_image目录下的uImage.xz拷贝到文件夹下，并且改名为kernel

  4. 将文件夹下的uboot_s.bin删除或改名为uboot_s.bin.bak，将release_image目录下的uboot_spinand.xz.img.bin拷贝到文件夹下，并且改名为uboot_s.bin


  1. 使用网线连接开发板的网口P2和电脑的网口

  2. 使用串口转USB连接开发板和电脑，打开终端软件串口会话，为开发板连接电源线，然后上电

  3. 配置windows的有线ip例如：192.168.137.99

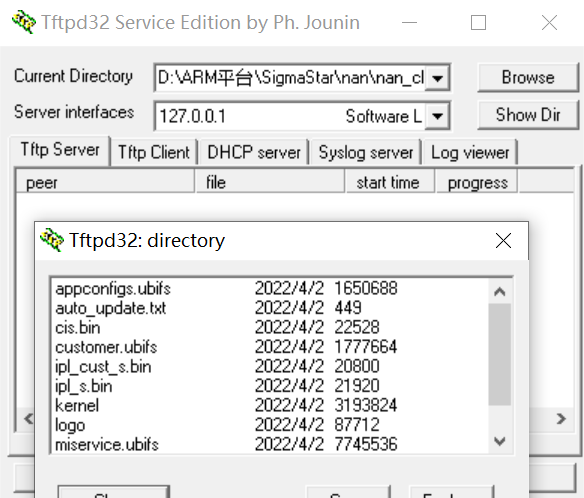

  4. 打开tftp服务器，Current Directory选择镜像文件夹目录，选择Server interfaces：192.168.137.99


  1. 在终端软件中的会话里的uboot启动阶段，敲击Enter回车键进入到uboot命令行

  2. 配置uboot烧录环境

# windows ip
setenv serverip 192.168.137.99
# uboot ip
setenv ipaddr 192.168.137.81
saveenv
# 烧录镜像
estar
等待，直到开启kernel，即烧录成功。
