MYZR-SSD20X-CB096 硬件介绍
MYZR-SSD20X-CB096视图

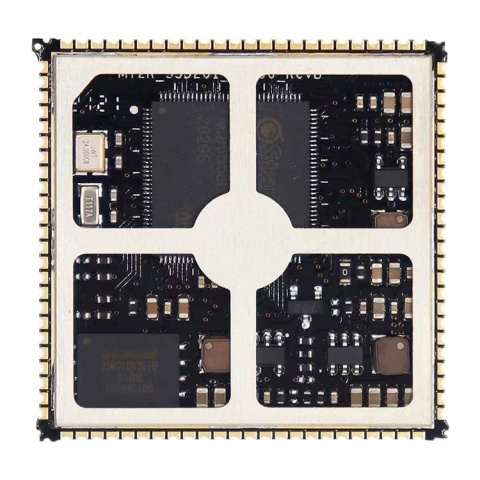

正面

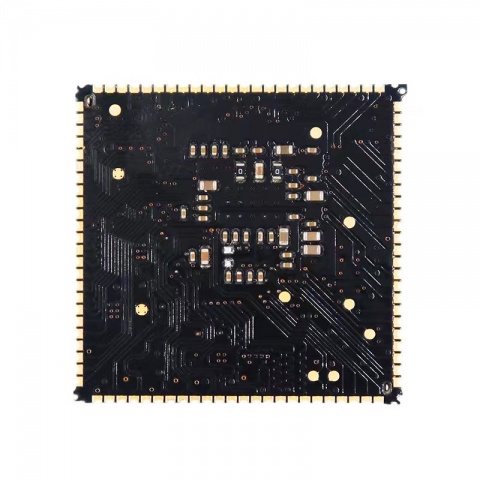

背面

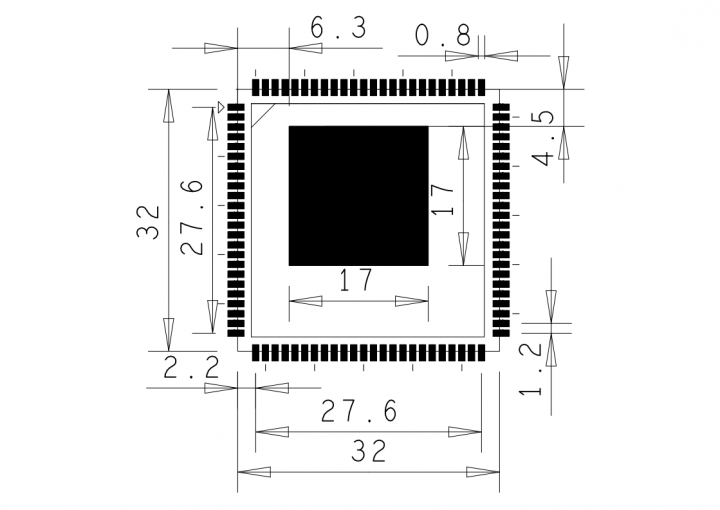

尺寸
MYZR-SSD20X-CB096参数
硬件配置
CPU |
SigmaStar SSD202D |
消费级 |
|---|---|---|
内存 |
128MB |
128MB |
存储 |
128MB nandflash |
可扩展256MB |
供电电源
CPU 功耗
温度范围
工作温度
商业级：
0°C ~ 70°C
存储温度
-60°C ~ 125°C
操作系统支持
Linux
QT5.15
主控平台详细参数
接口规格 |
最大可配置接口数 |
描述 |
|
通讯接口 |
Ethernet |
2 |
10/100Mbps 半双工/全双工，支持两个以太网端口，一个内置10/100M以太网PHY，一个RMII连接外部PHY |
USB |
3 |
2个高速UBS host接口 |
|
UART |
4 |
3个通用 UART 和1个带流量控制的快速 UART |
|
I2C |
2 |
2个I2C master接口 |
|
SPI |
1 |
1个SPI接口 |
|
PWM |
4 |
4个PWM输出接口 |
|
SAR ADC |
3 |
具有 3 通道模拟输入的内置 SAR ADC，适用于不同类型的应用 |
|
IR |
1 |
一个IR输入接口 |
|
Timer |
4 |
三个通用定时器和一个看门狗定时器 |
|
外部存储接口 |
SDIO 2.0 |
1 |
兼容SDIO 2.0，数据总线1/4位模式；兼容SD 2.0，数据总线1/4位模式； |
多媒体 |
TTL |
1 |
TTL支持RGB565/RGB666/RGB888三种格式，输出高达HD 60fps |
MIPI TX |
1 |
DSI 4 通道，最大 1.5Gbps，输出高达 FHD 60fps |
|
Microphone |
1 |
一个用于麦克风输入的单声道 ADC |
|
DMIC |
2 |
两个立体声 DMIC 输入 |
|
Lineout |
1 |
一个用于线路输出的立体声 DAC |
|
管脚定义&详细功能说明
MYZR-SSD20X-CB096
核心板管脚号 |
核心板管脚定义 |
管脚电压 |
1 |
GPIO8 |
3.3V |
UART2_RX |
||
SPI0_CZ |
||
2 |
GPIO9 |
3.3V |
UART2_TX |
||
SPI0_CK |
||
3 |
GPIO10 |
3.3V |
SPI0_DI |
||
4 |
GPIO11 |
3.3V |
SPI0_DO |
||
5 |
GPIO12 |
3.3V |
6 |
GPIO13 |
3.3V |
7 |
GPIO14 |
3.3V |
8 |
DMIC_R |
3.3V |
9 |
DMIC_L |
3.3V |
10 |
DMIC_CLK |
3.3V |
11 |
GPIO90 |
3.3V |
12 |
GND |
– |
13 |
SE_XTAL_OUT |
3.3V |
14 |
GND |
– |
15 |
SAR_GPIO2 |
3.3V |
16 |
SAR_GPIO0 |
3.3V |
17 |
PM_IRIN |
3.3V |
18 |
PM_RESET |
3.3V |
19 |
PM_UART_RX |
3.3V |
20 |
PM_UART_TX |
3.3V |
21 |
GPIO47 |
3.3V |
22 |
GPIO48 |
3.3V |
23 |
UART1_RX |
3.3V |
24 |
UART1_TX |
3.3V |
25 |
FUART_RX |
3.3V |
26 |
FUART_TX |
3.3V |
27 |
FUART_CTS |
3.3V |
28 |
FUART_RTS |
3.3V |
29 |
DP_P1 |
3.3V |
30 |
DM_P1 |
3.3V |
31 |
LCD_R0 |
3.3V |
TTL0 |
||
32 |
LCD_R1 |
3.3V |
TTL1 |
||
33 |
LCD_R2 |
3.3V |
TTL2 |
||
34 |
LCD_R3 |
3.3V |
TTL3 |
||
35 |
LCD_R4 |
3.3V |
TTL4 |
||
36 |
LCD_R5 |
3.3V |
TTL5 |
||
37 |
GND |
– |
38 |
MIPI_TX_D0P |
3.3V |
LCD_R6 |
||
TTL6 |
||
39 |
MIPI_TX_D0N |
3.3V |
LCD_R7 |
||
TTL7 |
||
40 |
MIPI_TX_D1P |
3.3V |
LCD_G0 |
||
TTL8 |
||
41 |
MIPI_TX_D1N |
3.3V |
LCD_G1 |
||
TTL9 |
||
42 |
MIPI_TX_CKP |
3.3V |
LCD_G2 |
||
TTL10 |
||
43 |
MIPI_TX_CKN |
3.3V |
LCD_G3 |
||
TTL11 |
||
44 |
MIPI_TX_D2P |
3.3V |
LCD_G4 |
||
TTL12 |
||
45 |
MIPI_TX_D2N |
3.3V |
LCD_G5 |
||
TTL13 |
||
46 |
MIPI_TX_D3P |
3.3V |
LCD_G6 |
||
TTL14 |
||
47 |
MIPI_TX_D3N |
3.3V |
LCD_G7 |
||
TTL15 |
||
48 |
GND |
– |
49 |
ETH1_MDIO |
3.3V |
LCD_B0 |
||
TTL16 |
||
50 |
ETH1_MDC |
3.3V |
LCD_B1 |
||
TTL17 |
||
51 |
ETH1_COL |
3.3V |
LCD_B2 |
||
TTL18 |
||
52 |
ETH1_RXD0 |
3.3V |
LCD_B3 |
||
TTL19 |
||
53 |
ETH1_RXD1 |
3.3V |
LCD_B4 |
||
TTL20 |
||
54 |
ETH1_TX_CLK |
3.3V |
LCD_B5 |
||
TTL21 |
||
55 |
ETH1_TXD0 |
3.3V |
LCD_B6 |
||
TTL22 |
||
56 |
ETH1_TXD1 |
3.3V |
LCD_B7 |
||
TTL23 |
||
57 |
ETH1_TX_EN |
3.3V |
LCD_PCLK |
||
TTL24 |
||
58 |
LCD_HSYNC |
3.3V |
TTL25 |
||
59 |
LCD_VSYNC |
3.3V |
TTL26 |
||
60 |
LCD_DE |
3.3V |
TTL27 |
||
61 |
GND |
– |
62 |
SD_CDZ |
3.3V |
63 |
SD_D1 |
3.3V |
64 |
SD_D0 |
3.3V |
65 |
SD_CLK |
3.3V |
66 |
SD_CMD |
3.3V |
67 |
SD_D3 |
3.3V |
68 |
SD_D2 |
3.3V |
69 |
GPIO0 |
3.3V |
70 |
GPIO1 |
3.3V |
71 |
GPIO2 |
3.3V |
I2C1_SCL |
||
72 |
GPIO3 |
3.3V |
I2C1_SDA |
||
73 |
5VIN_0 |
5V 输入 |
74 |
5VIN_1 |
5V 输入 |
75 |
5VIN_2 |
5V 输入 |
76 |
GND |
– |
77 |
GND |
– |
78 |
PM_LED0 |
3.3V |
79 |
PM_LED1 |
3.3V |
80 |
ETH_RN |
3.3V |
81 |
ETH_RP |
3.3V |
82 |
ETH_TN |
3.3V |
83 |
ETH_TP |
3.3V |
84 |
DP_P2 |
3.3V |
85 |
DM_P2 |
3.3V |
86 |
GND |
– |
87 |
AUD_LINEOUT_R0 |
3.3V |
88 |
AUD_LINEOUT_L0 |
3.3V |
89 |
AUD_MICCM0 |
3.3V |
90 |
AUD_MICIN0 |
3.3V |
91 |
GPIO4 |
3.3V |
PWM0 |
||
92 |
GPIO5 |
3.3V |
PWM1 |
||
93 |
GPIO6 |
3.3V |
I2C0_SCL |
||
94 |
GPIO7 |
3.3V |
I2C0_SDA |
||
95 |
GPIO85 |
3.3V |
96 |
GPIO86 |
3.3V |
