MYZR-IMX6-MB140P 硬件介绍
接口概览

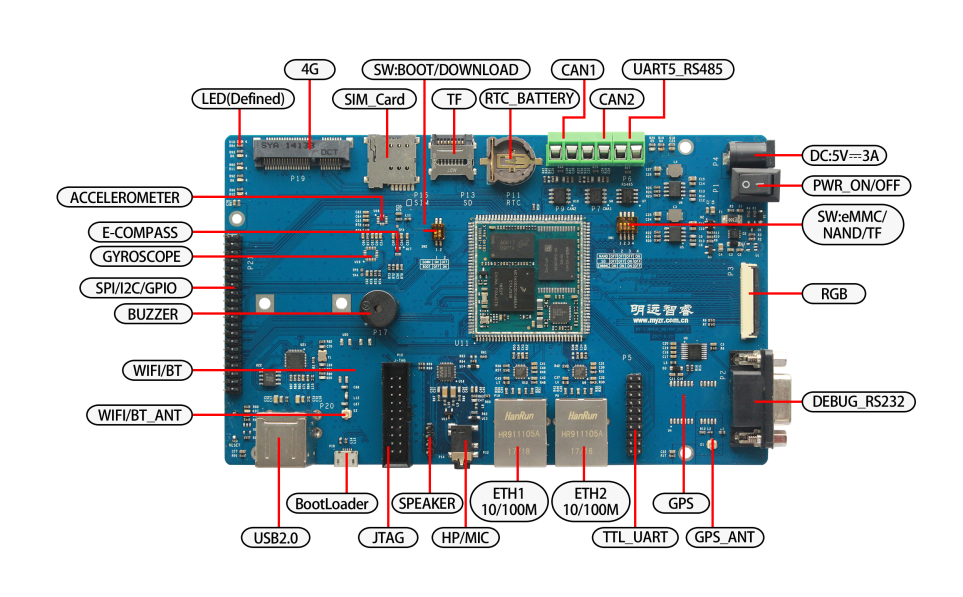

IMX6ULL-EK140P 正面图

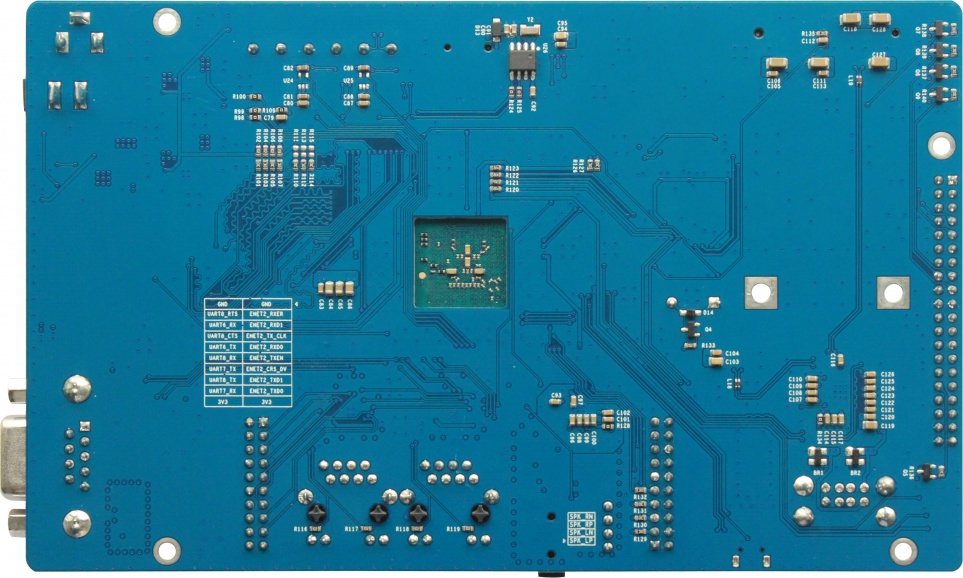

IMX6ULL-EK140P 背面图

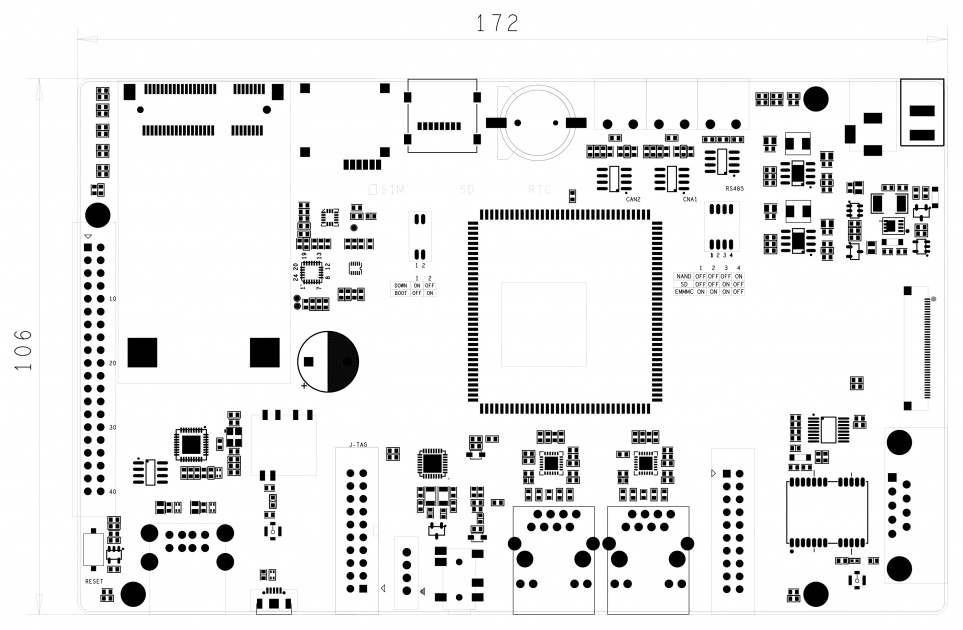

IMX6ULL-EK140P 尺寸图
接口功能
5V_IN
丝印 |
接口 |
功能 |
接口属性 |
|---|---|---|---|
P4 |
5V_IN |
电源输入 |
内正外负插孔 |

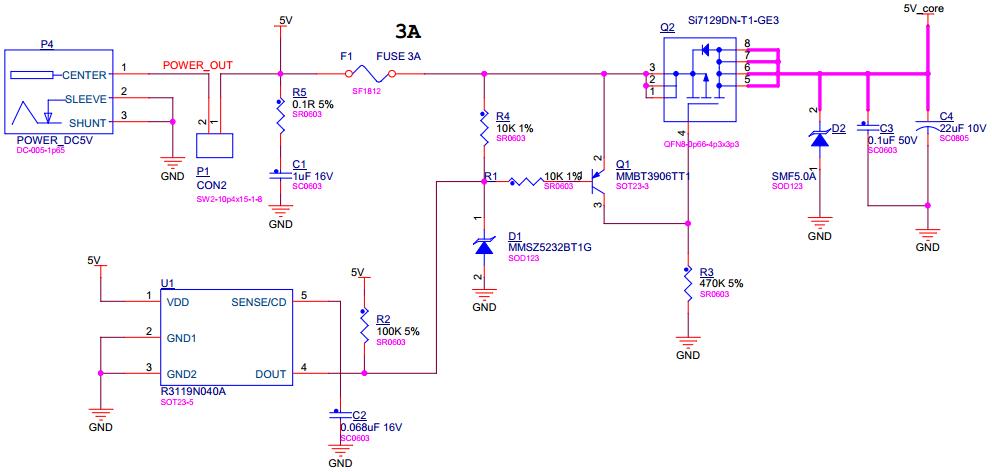

原理图及功能信号
接口序号 |
功能信号名称 |
接口引脚序号 |
功能信号名称 |
|---|---|---|---|
1 |
VDD |
4 |
DOUT |
2 |
GND1 |
5 |
SENSE/CD |
3 |
GND2 |
SWITCH
丝印 |
接口 |
功能 |
状态属性 |
|---|---|---|---|
P1 |
SWITCH |
电源开关 |
—，闭合；O，断开 |
原理图schematic
18/24bit RGB
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P3 |
RGB |
RGB液晶接口 |
标准0.5mmFPC座子，40PIN |

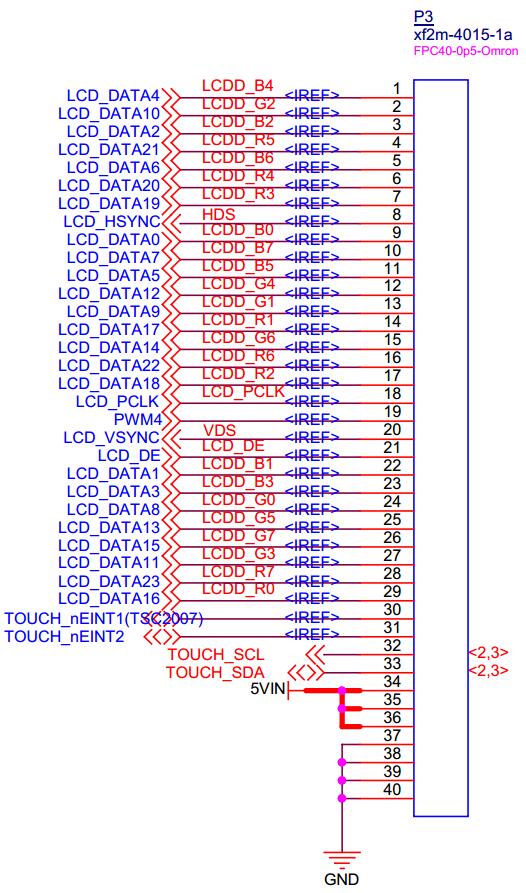

原理图及信号定义
引脚 |
信号 |
描述 |
|---|---|---|
P3-08 |
LCD_HSYNC |
LCD行时钟 |
P3-18 |
LCD_PCLK |
LCD点时钟 |
P3-19 |
PWM4 |
LCD背光调节 |
P3-20 |
LCD_VSYNC |
LCD帧时钟 |
P3-21 |
LCD_DE |
数据输入启用 |
P3-30 |
TOUCH_nEINT1 |
GPIO控制 |
P3-31 |
TOUCH_nEINT2 |
GPIO控制 |
P3-32 |
TOUCH_SCL |
I2C时钟 |
其余 |
LCD_DATA |
LCD数据 |
RS232
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P2 |
RS232 |
调试串口 |
3线标准RS232接口 |

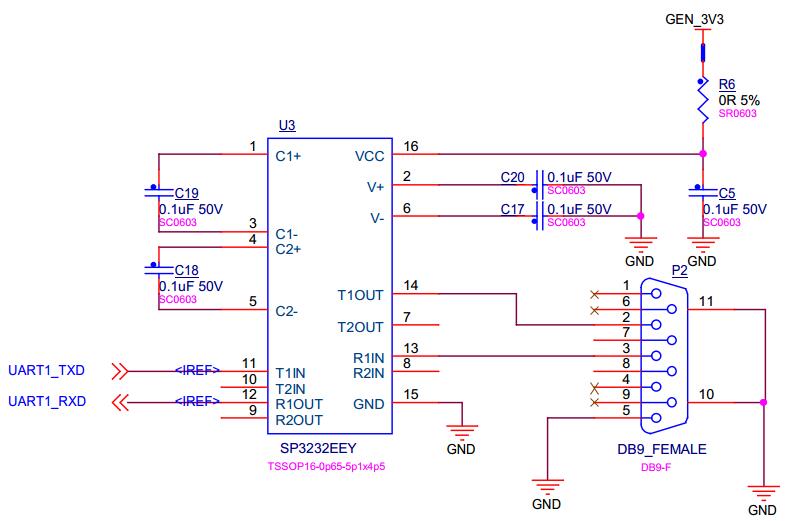

原理图及功能信号
接口序号 |
功能信号名称 |
接口序号 |
功能信号名称 |
|---|---|---|---|
1 |
C1+ |
2 |
V+ |
3 |
C1- |
4 |
C2+ |
5 |
C2- |
6 |
V- |
7 |
T2OUT |
8 |
R2IN |
9 |
R2OUT |
10 |
T2IN |
11 |
T1IN |
12 |
R1OUT |
13 |
R1IN |
14 |
T1OUT |
15 |
GND |
16 |
VCC |

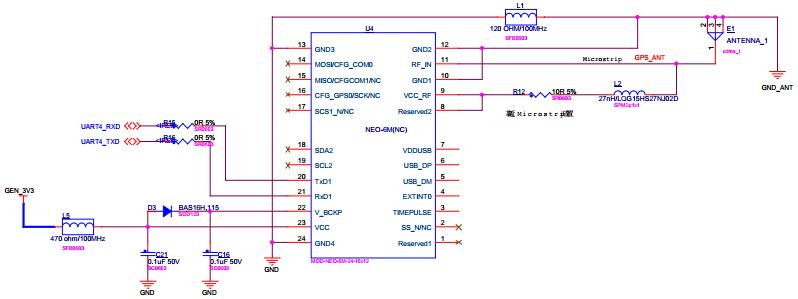

GPS
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
E1 |
GPS_ANT |
连接GPS天线 |
标准GPS天线座 |
原理图及信号
使用的引脚 |
引脚功能 |
|---|---|
UART4_RXD |
TxD1 |
UART4_TXD |
RxD1 |

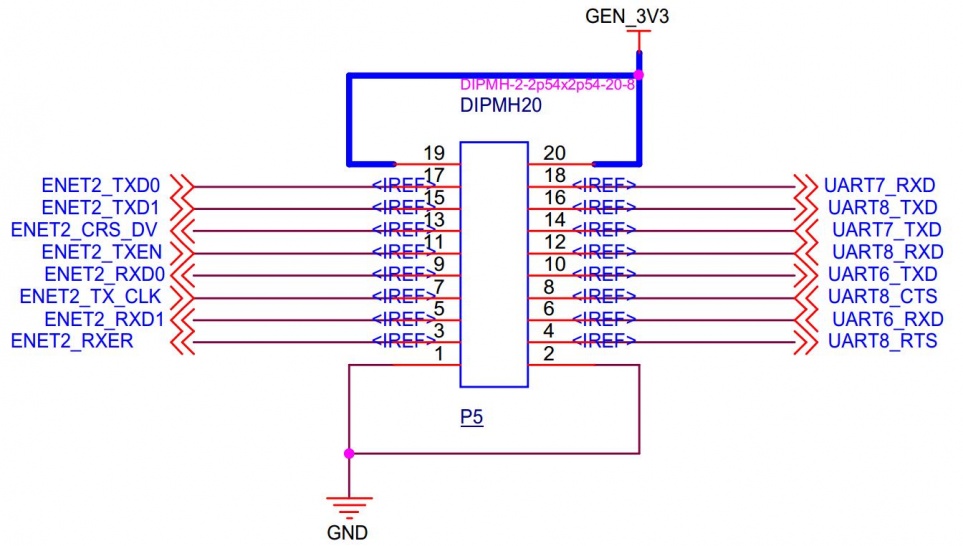

UART6/7/8
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P5 |
UART6/7/8 |
预留串口 |
标准2.54双排20PIN插针 |
原理图及功能信号
接口序号 |
功能信号名称 |
接口序号 |
功能信号名称 |
|---|---|---|---|
1 |
GND |
2 |
GND |
3 |
ENET2_RXER |
4 |
UART8_RTS |
5 |
ENET2_RXD1 |
6 |
UART6_RXD |
7 |
ENET2_TX_CLK |
8 |
UART8_CTS |
9 |
ENET2_RXD0 |
10 |
UART6_TXD |
11 |
ENET2_TXEN |
12 |
UART8_RXD |
13 |
ENET2_CRS_DV |
14 |
UART7_TXD |
15 |
ENET2_TXD1 |
16 |
UART8_TXD |
17 |
ENET2_TXD0 |
18 |
UART7_RXD |
19 |
GEN_3V3 |
20 |
GEN_3V3 |
ETH
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P10 |
ETH1 |
10/100-Mbps以太网 |
RJ-45 |
P8 |
ETH2 |
10/100-Mbps以太网 |
RJ-45 |
注：若要使用ETH2，需将P5(UART6/7/8)一一短接。

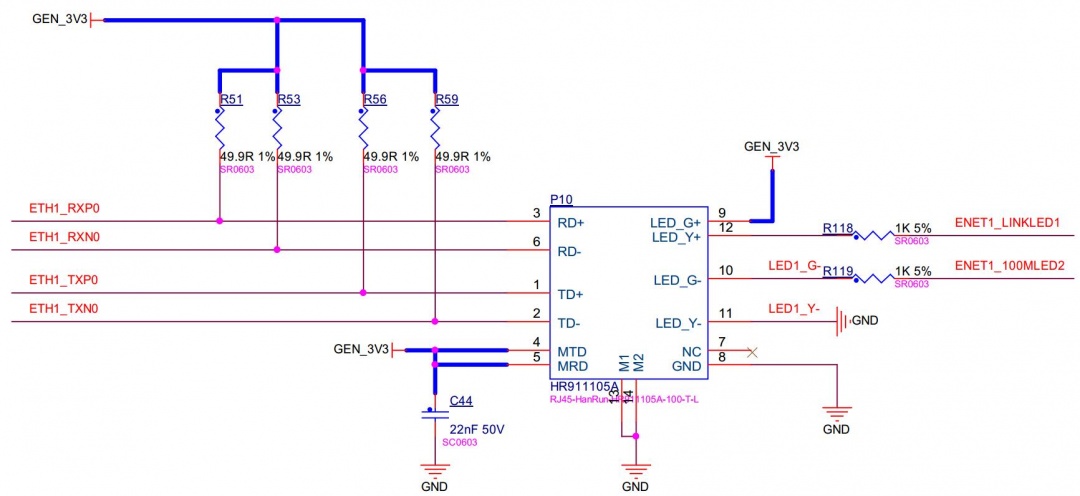

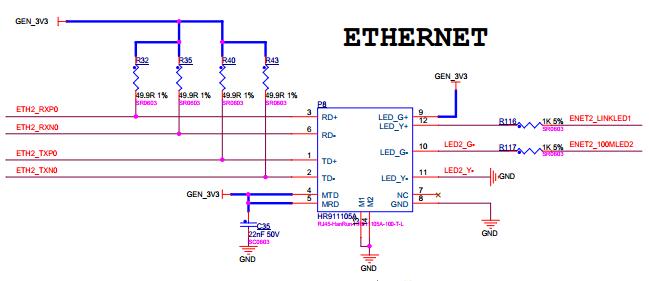

原理图图及功能信号
接口序号 |
功能信号名称 |
接口引脚序号 |
功能信号名称 |
|---|---|---|---|
1 |
TD+ |
7 |
NC |
2 |
TD- |
8 |
GND |
3 |
RD+ |
9 |
LED_G+ |
4 |
MTD |
10 |
LED_G- |
5 |
MRD |
11 |
LED_Y- |
6 |
RD- |
12 |
LED_Y+ |

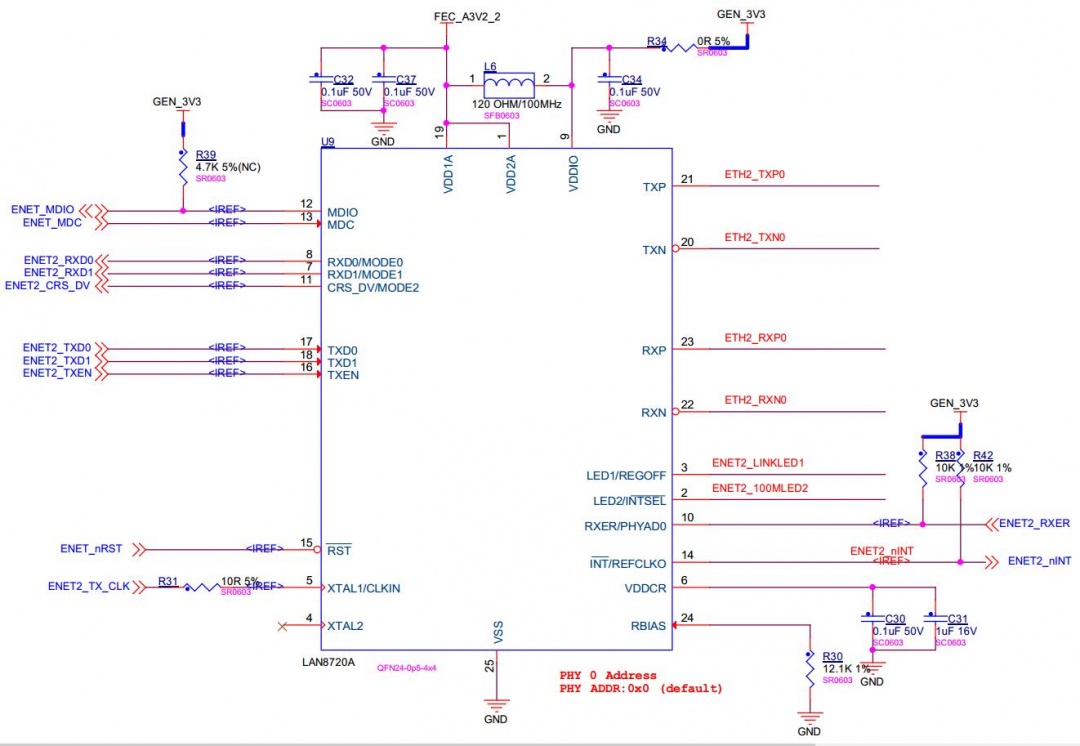

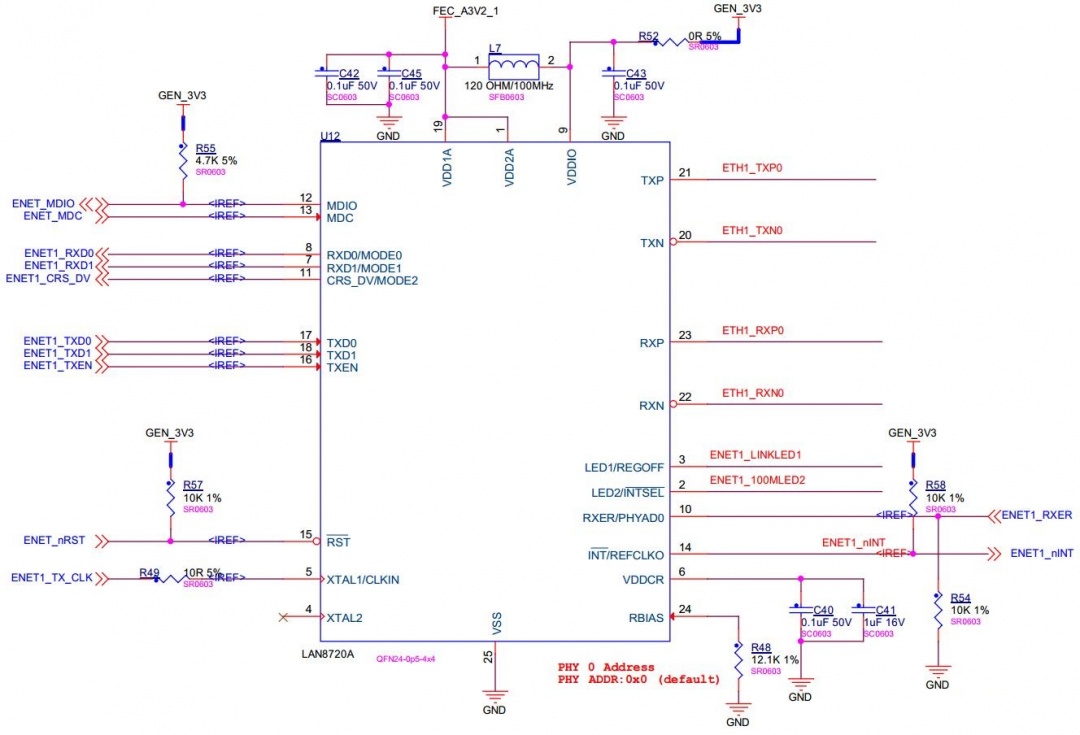

原理图及功能信号
使用的引脚 |
引脚功能 |
使用的引脚 |
引脚功能 |
|---|---|---|---|
ENET_MDIO |
MDIO |
ENET_MDC |
MDC |
ENET1_RXD0 |
RXD0/MODE0 |
ENET1_RXD1 |
RXD1/MODE1 |
ENET1_TXD0 |
TXD0 |
ENET1_TXD1 |
TXD1 |
ENET1_CRS_DV |
CRS_DV/MODE2 |
ENET1_TXEN |
TXEN |
ENET1_TX_CLK |
XTAL1/CLKIN |
ENET1_RXER |
RXER/PHYAD0 |
ENET1_nRST |
RST |
SNVS_TAMPER2 |
INT/REFCLKO |

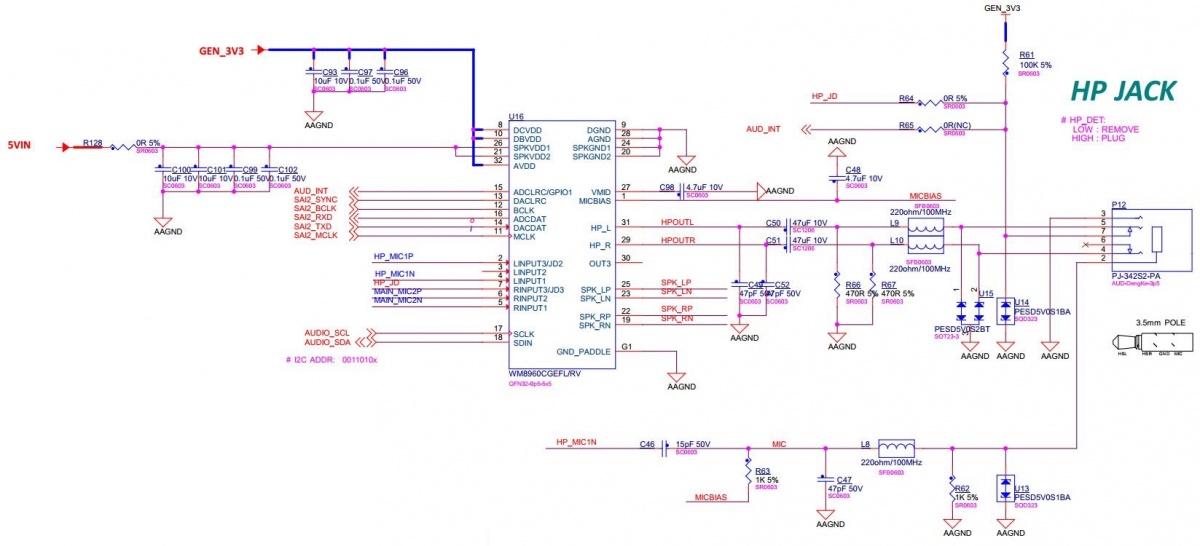

HP/MIC
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P12 |
HP/MIC |
语音输出 |
标准3.5mm耳机音频座 |
原理图及信号
使用的引脚 |
引脚功能 |
使用的引脚 |
引脚功能 |
|---|---|---|---|
AUD_INT |
ADCLRC/GPIO1 |
SAI2_SYNC |
DACLRC |
SAI2_BCLK |
BCLK |
SAI2_RXD |
ADCDAT |
SAI2_TXD |
DACDAT |
SAI2_MCLK |
MCLK |
AUDIO_SCL |
SCLK |
AUDIO_SDA |
SDIN |

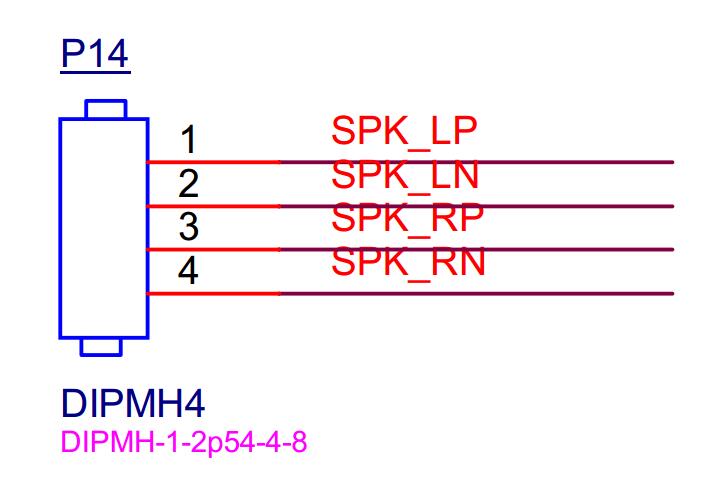

SPK
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P14 |
SPK |
功放 |
标准2.54单排4PIN插针 |
原理图

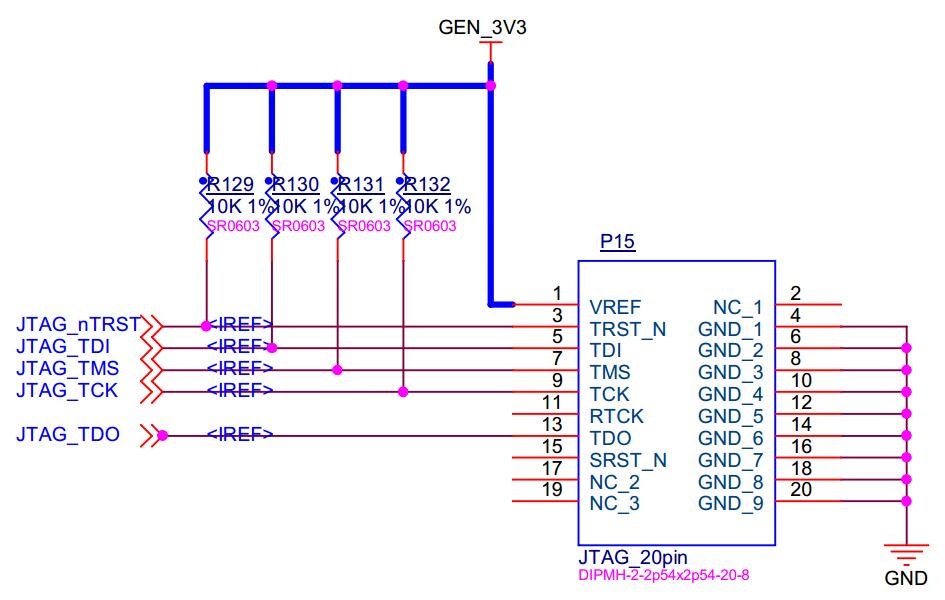

J-TAG
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P15 |
J-TAG |
调试 |
标准2.54双排20PIN简易牛角座 |
原理图及功能信号
使用的引脚 |
引脚功能 |
使用的引脚 |
引脚功能 |
|---|---|---|---|
JTAG_nTRST |
TRST_N |
JTAG_TDI |
TDI |
JTAG_TMS |
TMS |
JTAG_TCK |
TCK |
JTAG_TDO |
TDO |

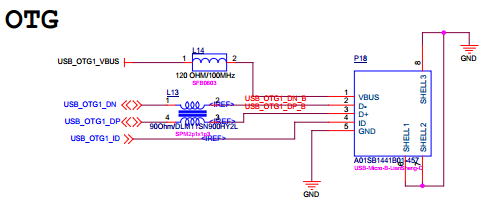

USB OTG
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P18 |
USB OTG |
MFG Tool烧录口 |
Micro USB |
原理图及信号
接口序号 |
功能信号名称 |
使用的引脚 |
|---|---|---|
1 |
VBUS |
USB_OTG1_VBUS |
2 |
D- |
USB_OTG1_DN |
3 |
D+ |
USB_OTG1_DP |
4 |
ID |
USB_OTG1_ID |
5 |
GND |
GND |

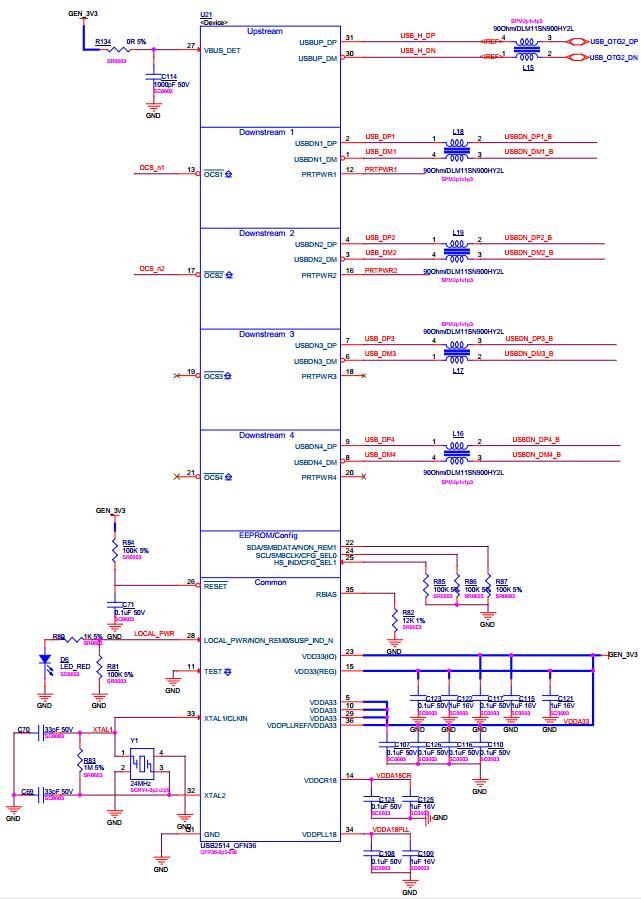

USB HOST
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P20 |
USB HOST |
连接USB外围设备 |
标准双层USB接口 |
原理图及功能信号

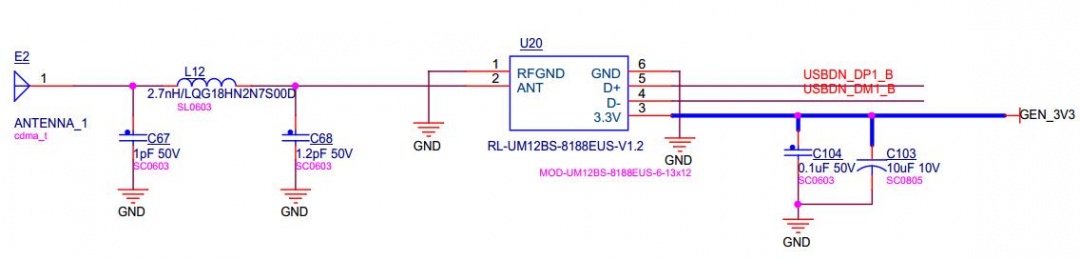

WIFI
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
E2 |
WIFI_ANT |
连接天线 |
标准天线座子 |
原理图

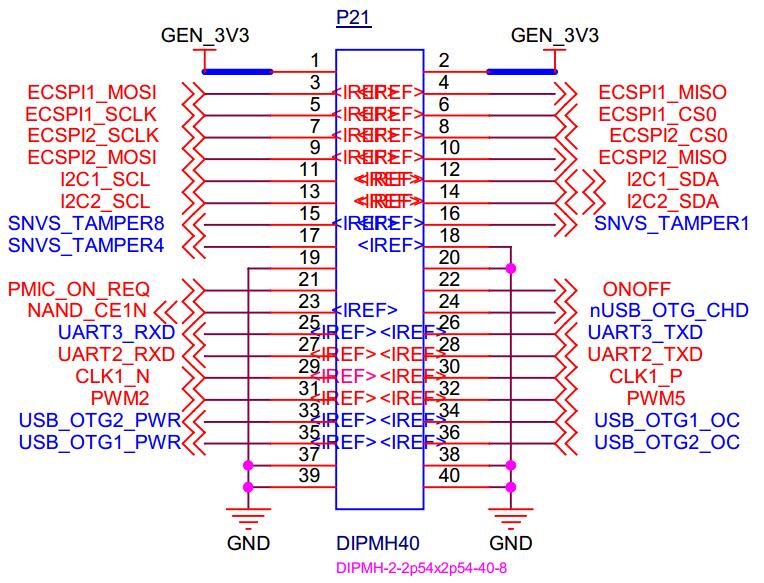

SPI/I2C/GPIO
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P21 |
GPIO |
调试 |
标准2.54双排40PIN插针 |
原理图及功能信号
接口序号 |
功能信号名称 |
接口引脚序号 |
功能信号名称 |
|---|---|---|---|
1 |
GEN_3V3 |
2 |
GEN_3V3 |
3 |
ECSPI1_MOSI |
4 |
ECSPI1_MISO |
5 |
ECSPI1_SCLK |
6 |
ECSPI1_CS0 |
7 |
ECSPI2_SCLK |
8 |
ECSPI2_CS0 |
9 |
ECSPI2_MOSI |
10 |
ECSPI2_MISO |
11 |
I2C1_SCL |
12 |
I2C1_SDA |
13 |
I2C2_SCL |
14 |
I2C2_SDA |
15 |
SNVS_TAMPER8 |
16 |
SNVS_TAMPER1 |
17 |
SNVS_TAMPER4 |
18 |
GND |
19 |
GND |
20 |
GND |
21 |
PMIC_ON_REQ |
22 |
ONOFF |
23 |
NAND_CE1N |
24 |
nUSB_OTG_CHD |
25 |
UART3_RXD |
26 |
UART3_TXD |
27 |
UART2_RXD |
28 |
UART2_TXD |
29 |
CLK1_N |
30 |
CLK1_P |
31 |
PWM2 |
32 |
PWM5 |
33 |
USB_OTG2_PWR |
34 |
USB_OTG1_OC |
35 |
USB_OTG1_PWR |
36 |
USB_OTG2_OC |
37 |
GND |
38 |
GND |
39 |
GND |
40 |
GND |

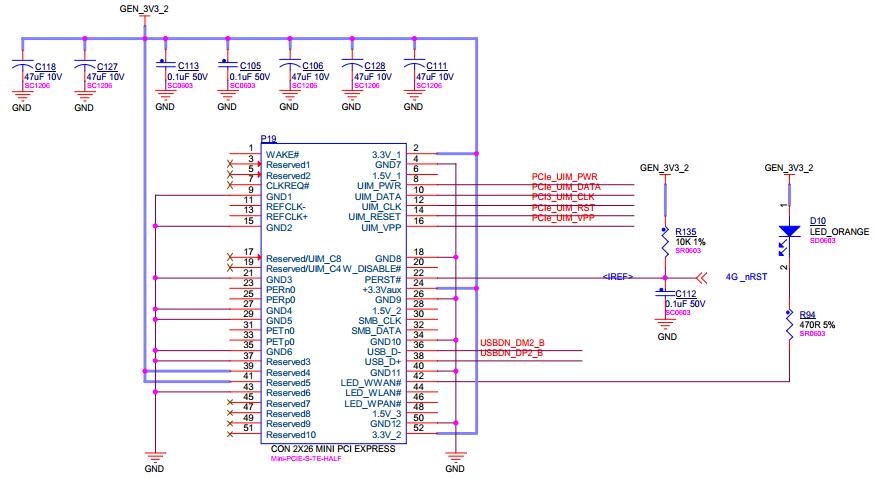

3G/4G
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P19 |
3G/4G |
使用3G/4G(use 3G/4G) |
标准miniPCIE接口 |
原理图

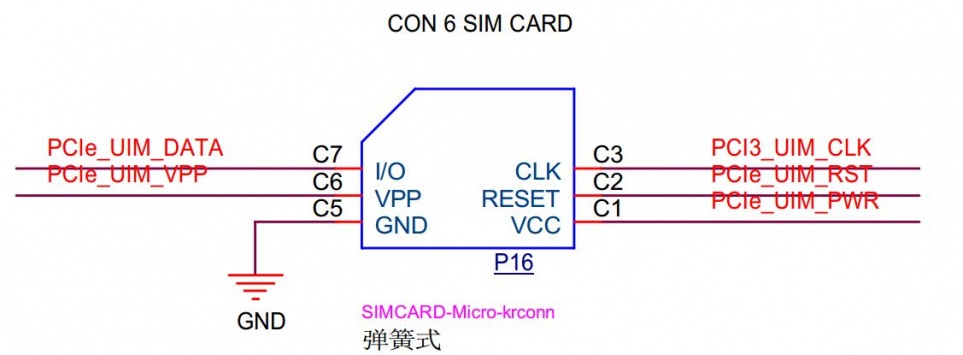

SIM
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P16 |
SIM |
连接SIM卡 |
标准SIM卡卡座 |
原理图

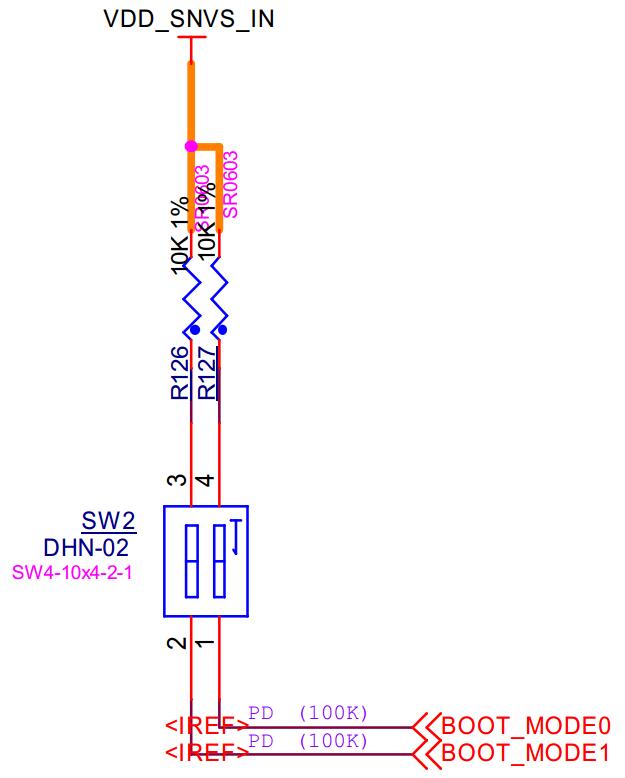

BOOTMODE
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
SW2 |
BOOT MODE |
启动模式选择 |
拨码开关（2位） |
原理图及启动模式选择

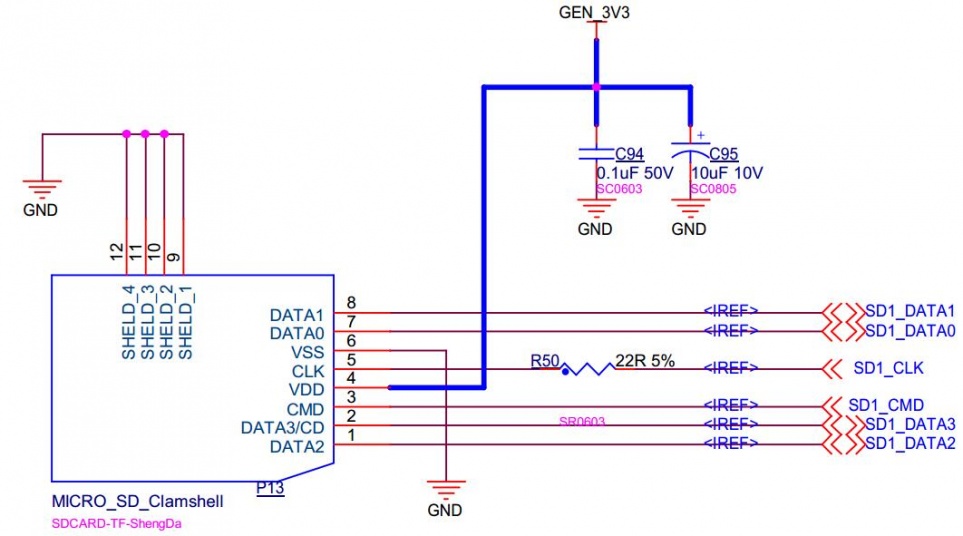

SD
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P13 |
SD |
连接SD卡 |
标准SD卡卡座 |
原理图

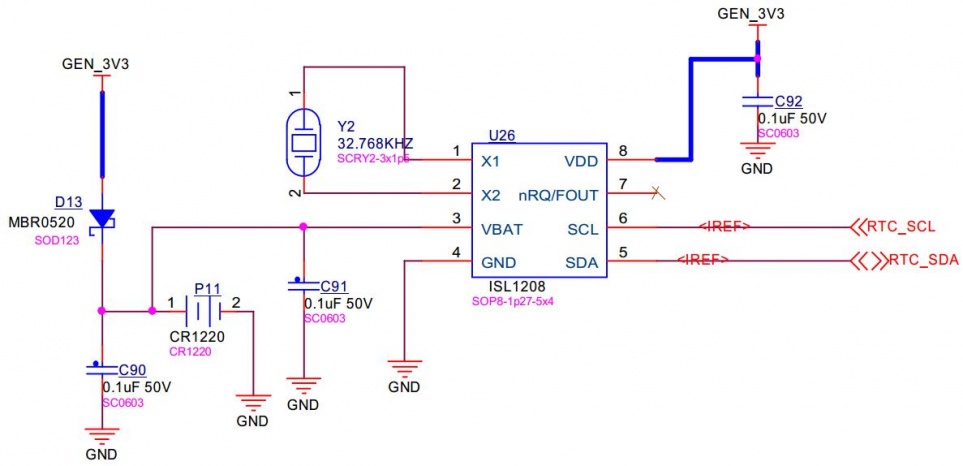

RTC
丝印 |
接口 |
功能 |
接口属性 |
|---|---|---|---|
P11 |
RTC |
实时时钟(RTC) |
I2C通信的实时时钟 |
原理图

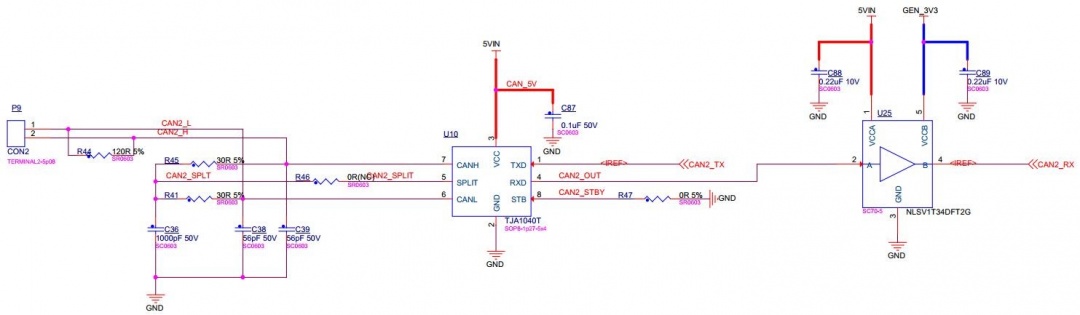

CAN2
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P9 |
CAN2 |
通信 |
螺钉式PCB接线端子 |
原理图

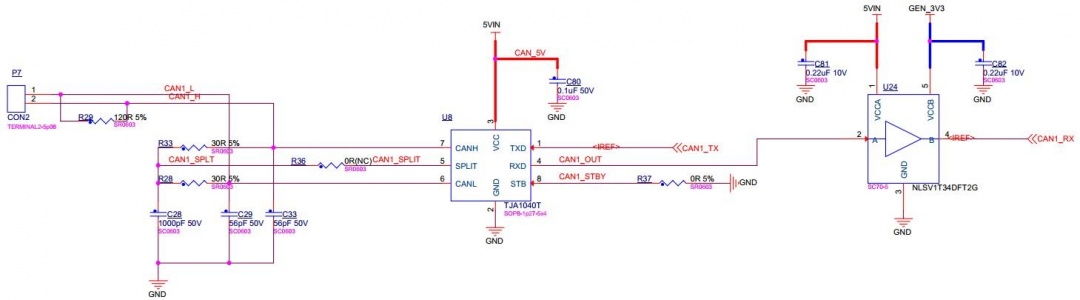

CAN1
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P7 |
CAN1 |
通信 |
螺钉式PCB接线端子 |
原理图

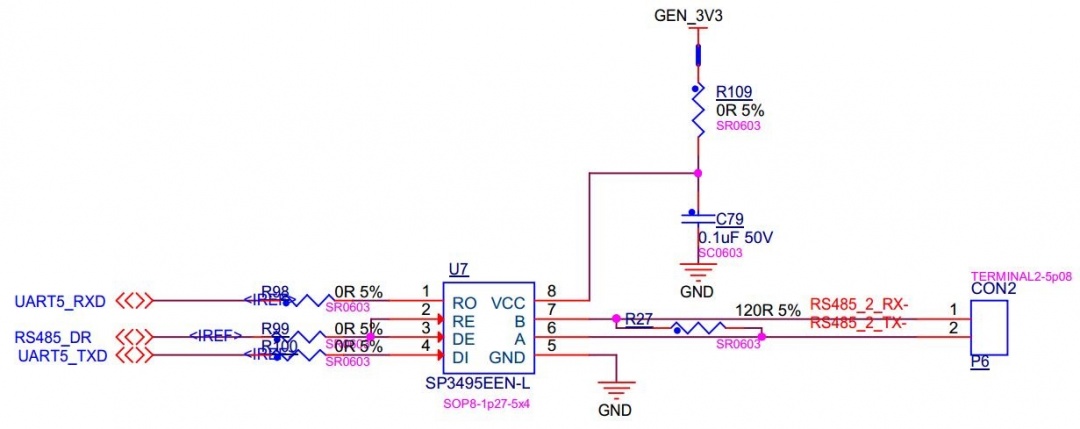

RS485
丝印 |
接口 |
功能 |
接口形式 |
|---|---|---|---|
P6 |
RS465 |
应用串口 |
螺钉式PCB接线端子 |
原理图
