硬件设计指导

原理图

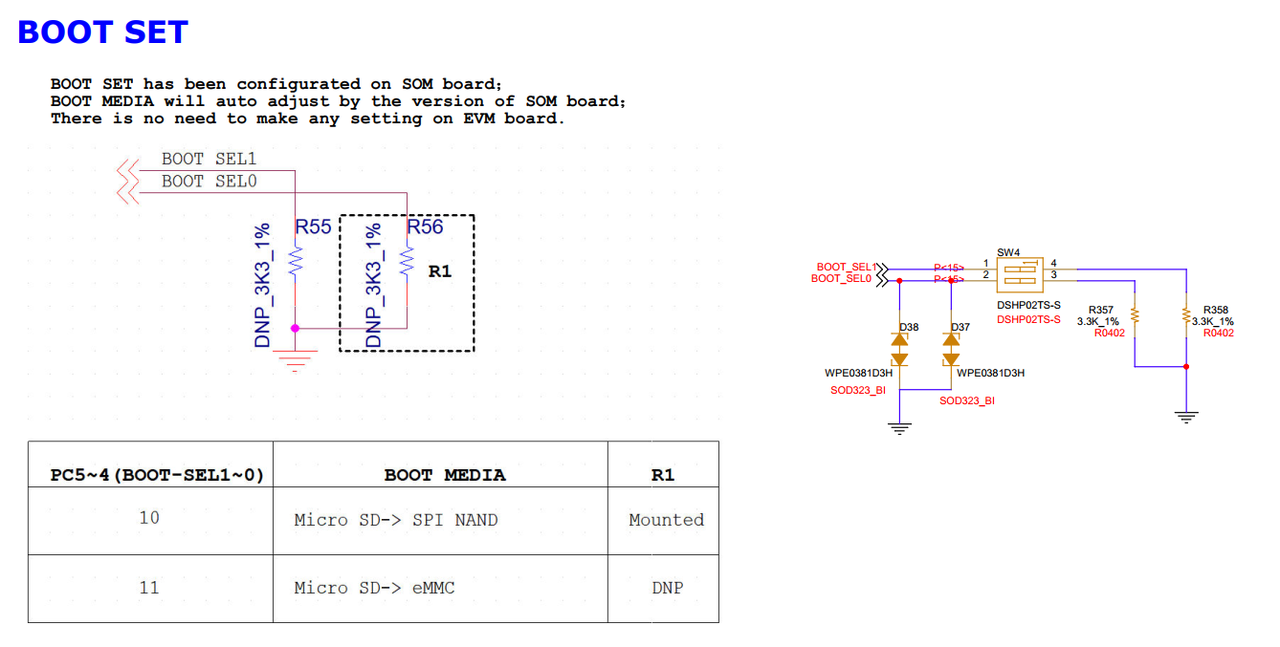

BOOT

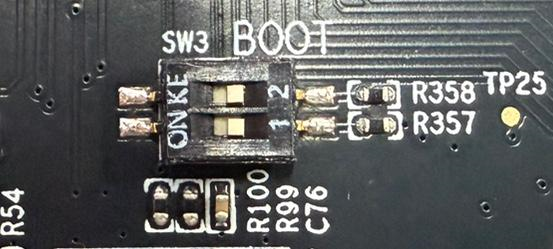

T113-i核心板分别支持Micro SD、 NAND FLASH 和 eMMC 启动,可通过拨码开关（SW3）改变启动模式。
设计要点：
（1）拨码开关处需加ESD防护器件
（2）T113-i的BOOT信号默认高电平。如下图所示，通过拨码开关控制BOOT信号的高低电平，从而达到BOOT模式的选择

UART

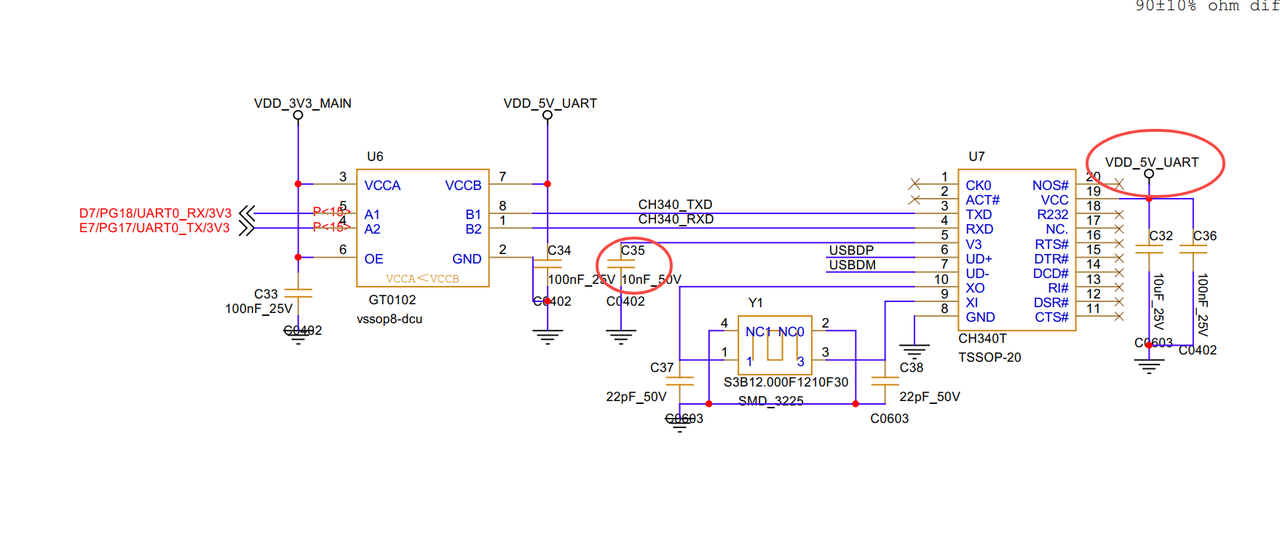

Debug

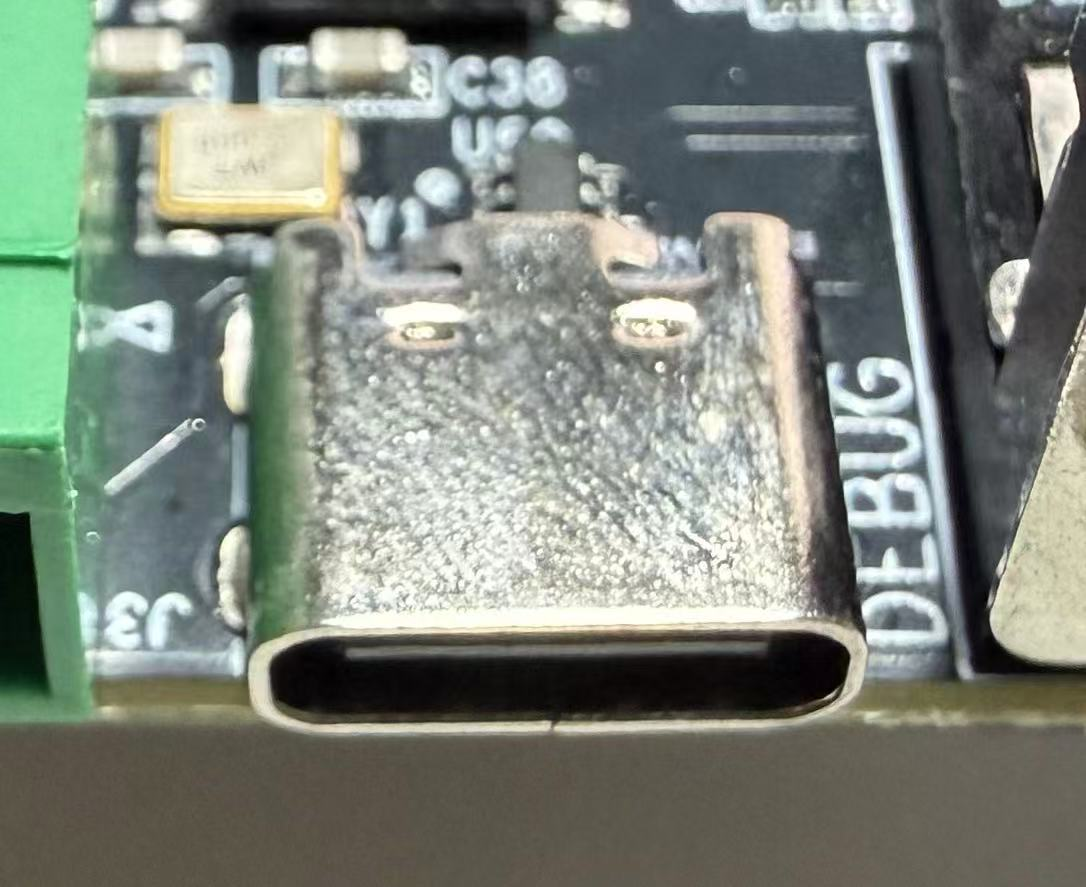

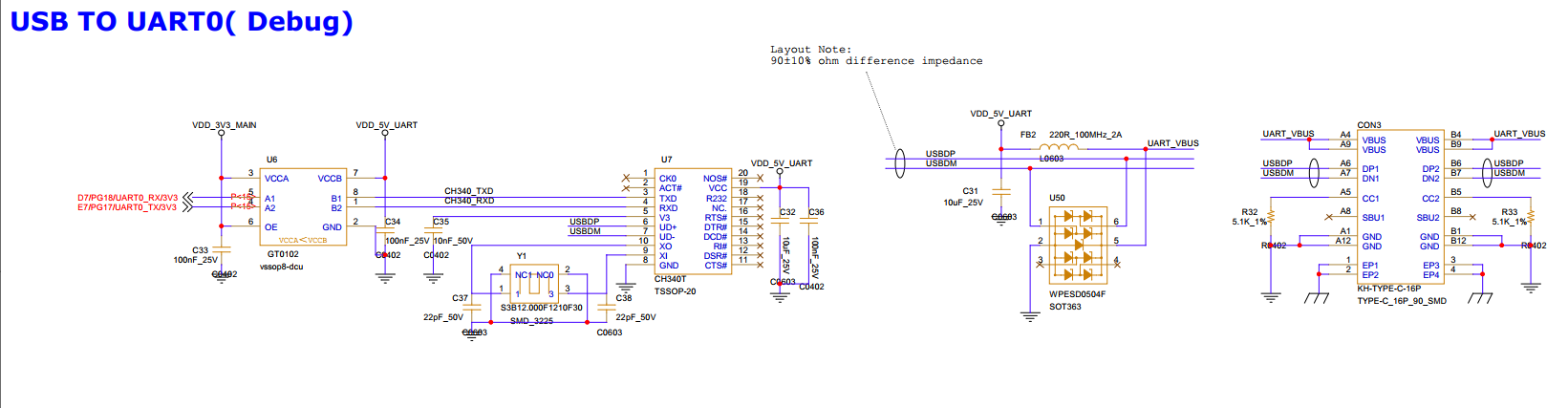

通过 CH340T 芯片将 UART0 转成 Type-C 接口，作为系统调试串口使用。
设计要点：
（1）为避免 RX 端在底板上电前带电，向 CPU 灌输电流，影响 CPU 正常启动。底板设计时，需加电平转换芯片进行隔离
（2）CH340T使用外部的5V供电，CH340T芯片的5号引脚（V3）需接一个电容到GND
（3）CH340T需要加12MHz的晶振，且晶振两端分别加两个匹配电容，电容的容值选择具体需看CH340T芯片数据手册
（4）Type-C座子处需加ESD防护器件

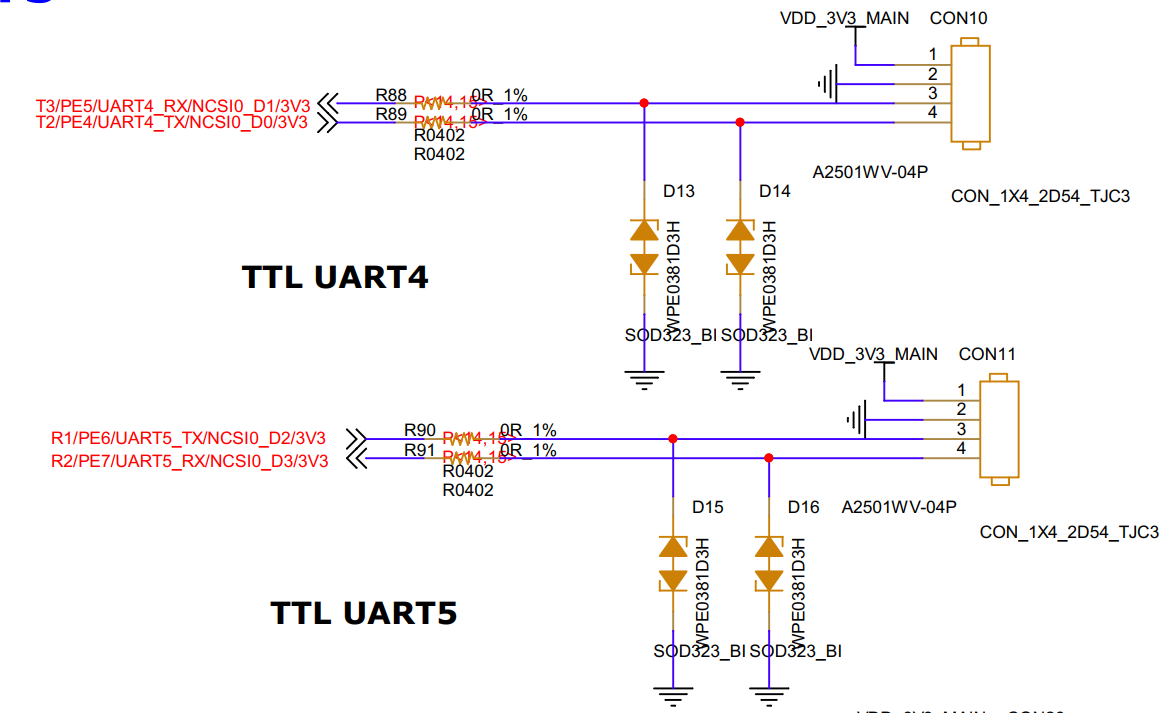

TTL

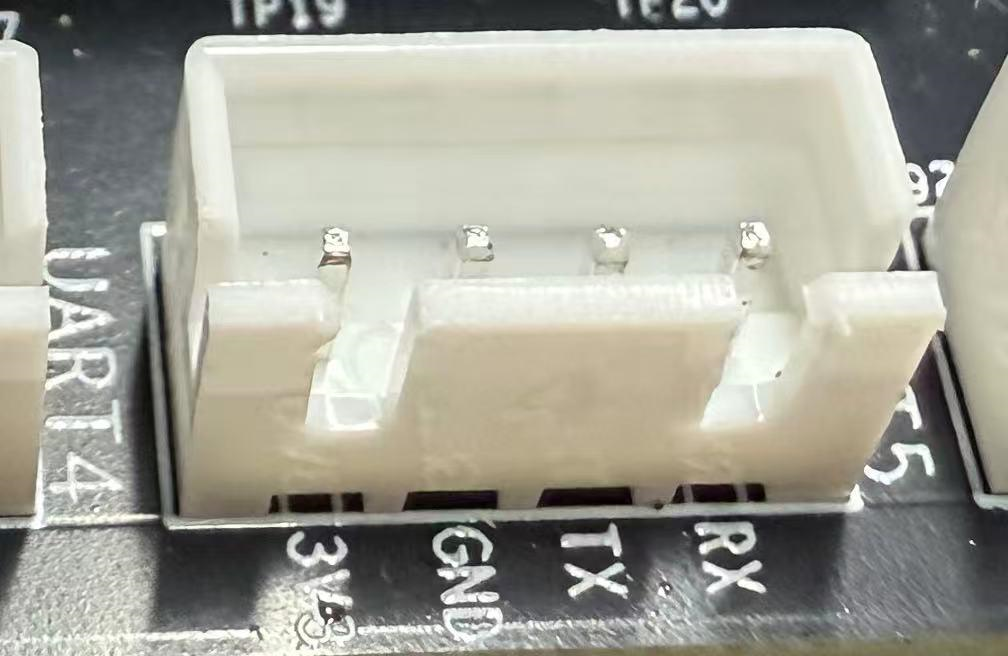

将UART4、 UART5 作为 TTL 串口，接口采用 4pin，间距为2.54mm的白色端子。
设计要点：
（1）UART 信号是否默认高电平，否则需加上拉电阻
（2）TTL座子需加ESD防护器件

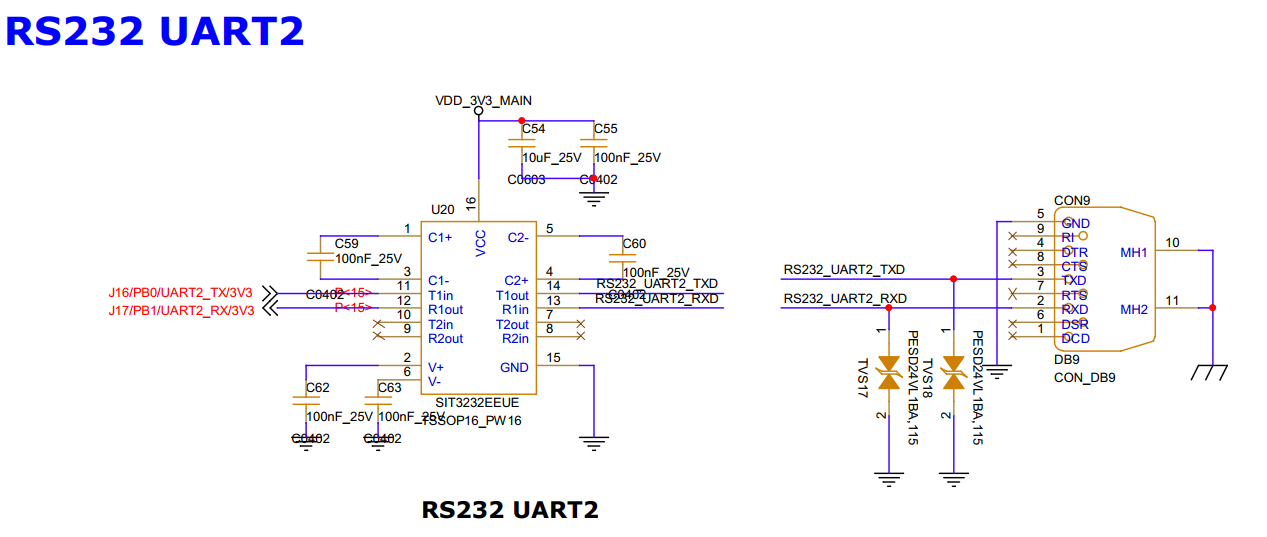

RS232

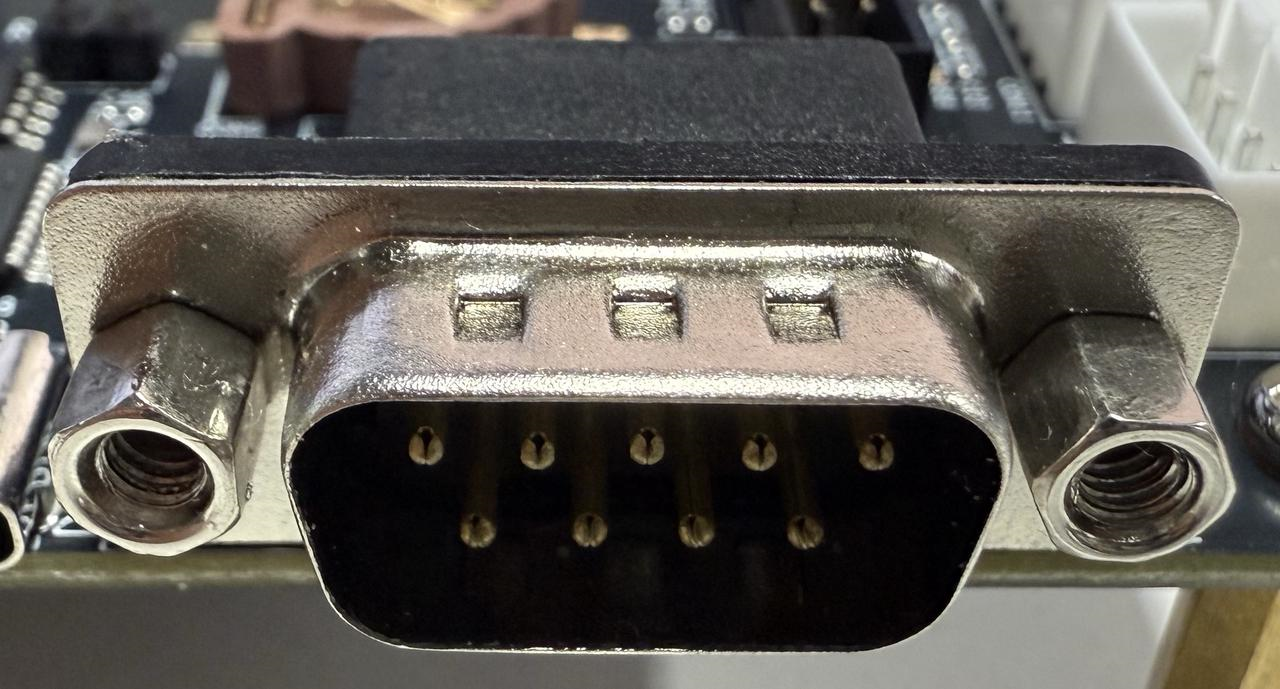

通过 RS232 收发器将 UART2 转换为 RS232 串口，使用 9 针 DB9 接口
（1）通过 UART2 转换为 RS232 串口，使用 9 针 DB9 接口
（2）RS232座子处需加ESD防护器件

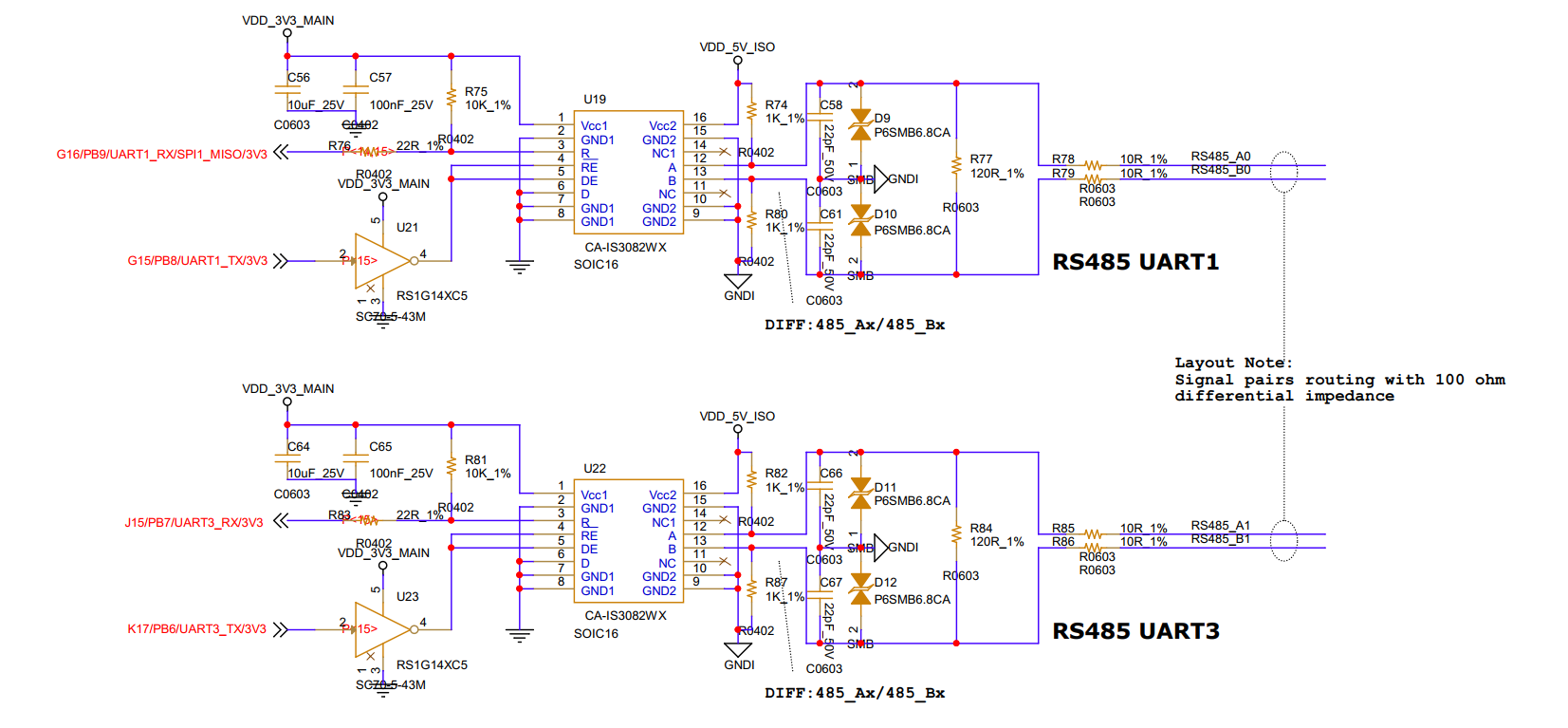

RS485

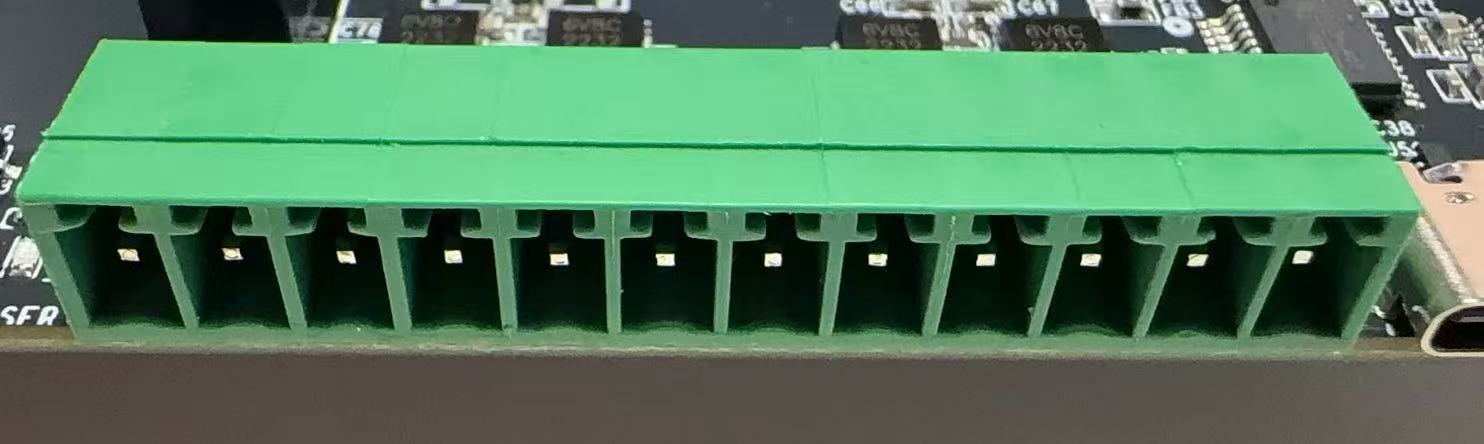

通过 2 个隔离收发器 CA-IS3082WX，将 UART1、 UART3 分别转换为 RS485 串口，与 CAN0、 CAN1 共用 12pin 规格、 3.81mm 间距的绿色凤凰端子(J3)。
设计要点：
（1）该电路图采用的是自收发，需注意RS1G14XC5 （反相器）有一定的延迟时间，可能会对高速通信有影响，不适合用于波特率较高的通信场所
（2）RS485需加120欧的终端匹配电阻
（3）RS485座子处需加ESD防护器件
（4）RS485、 CAN 使用隔离电源供电，该隔离电源供电最大电流为 200mA。

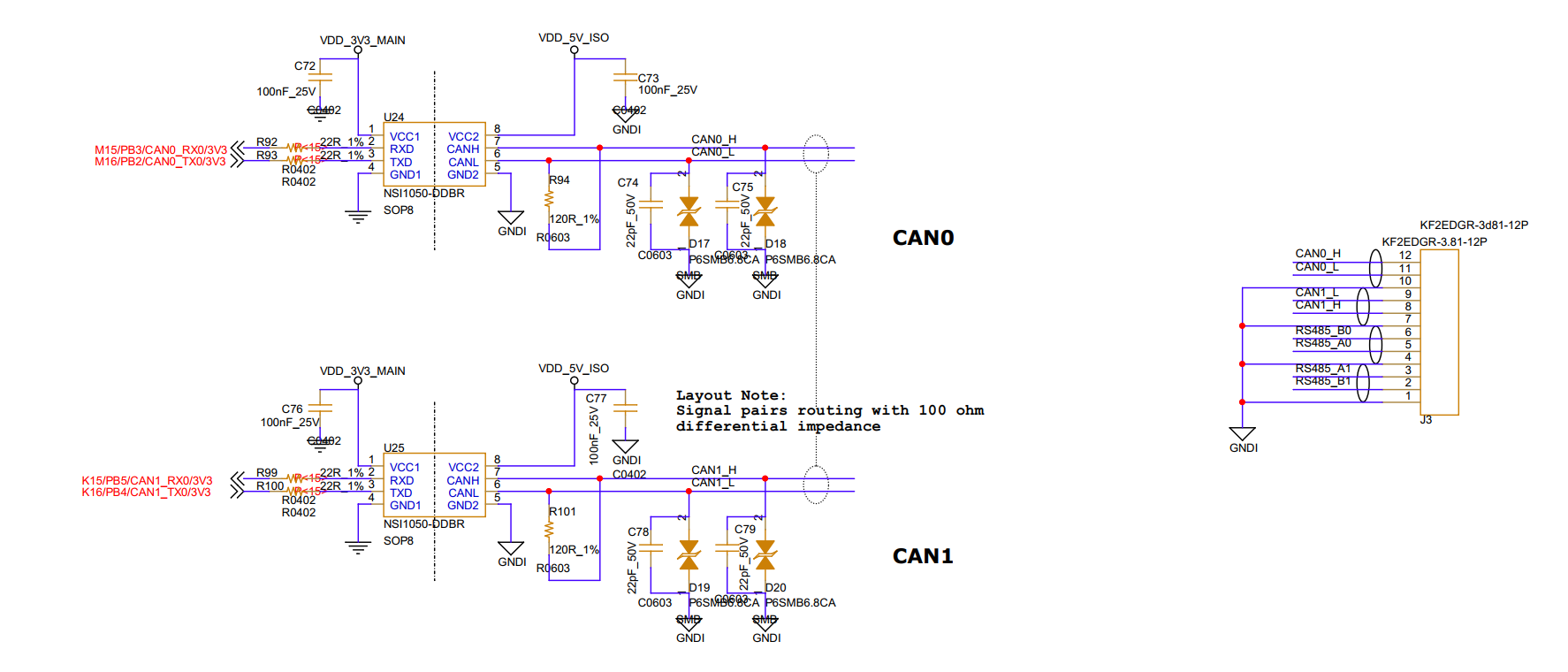

CAN

通过 2 个隔离收发器 NSI1050-DDBR 引出 CAN0 和 CAN1 接口，与 RS485 UART1、RS485 UART3 共用 12pin 规格、 3.81mm 间距绿色凤凰端子(J3)。
（1）CAN需加120欧的终端匹配电阻

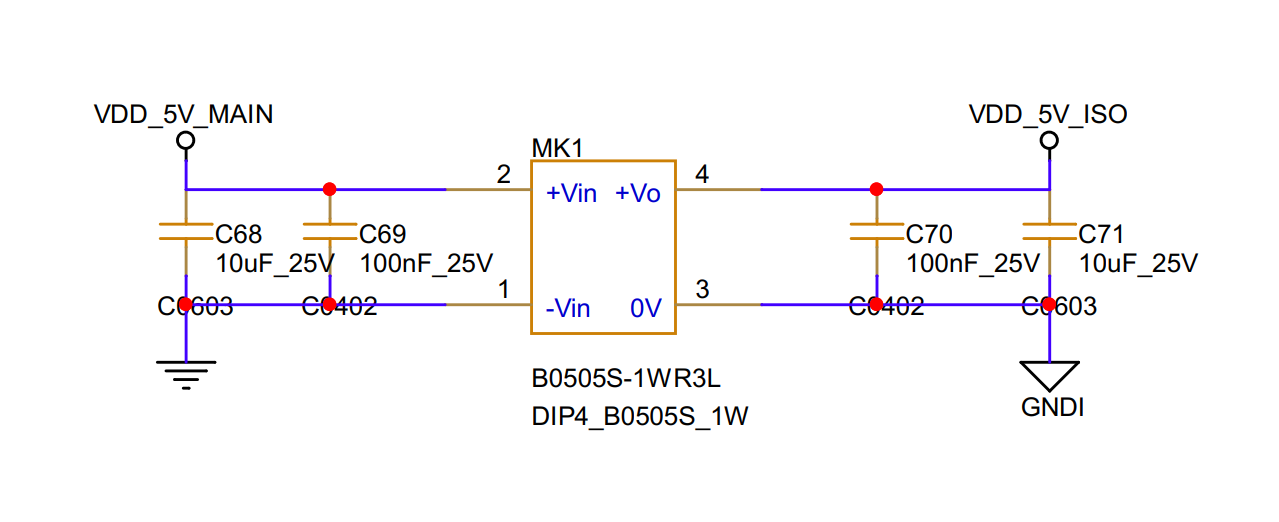

（2）加电源隔离模块
（3）CAN座子处需加ESD防护器件

RTC

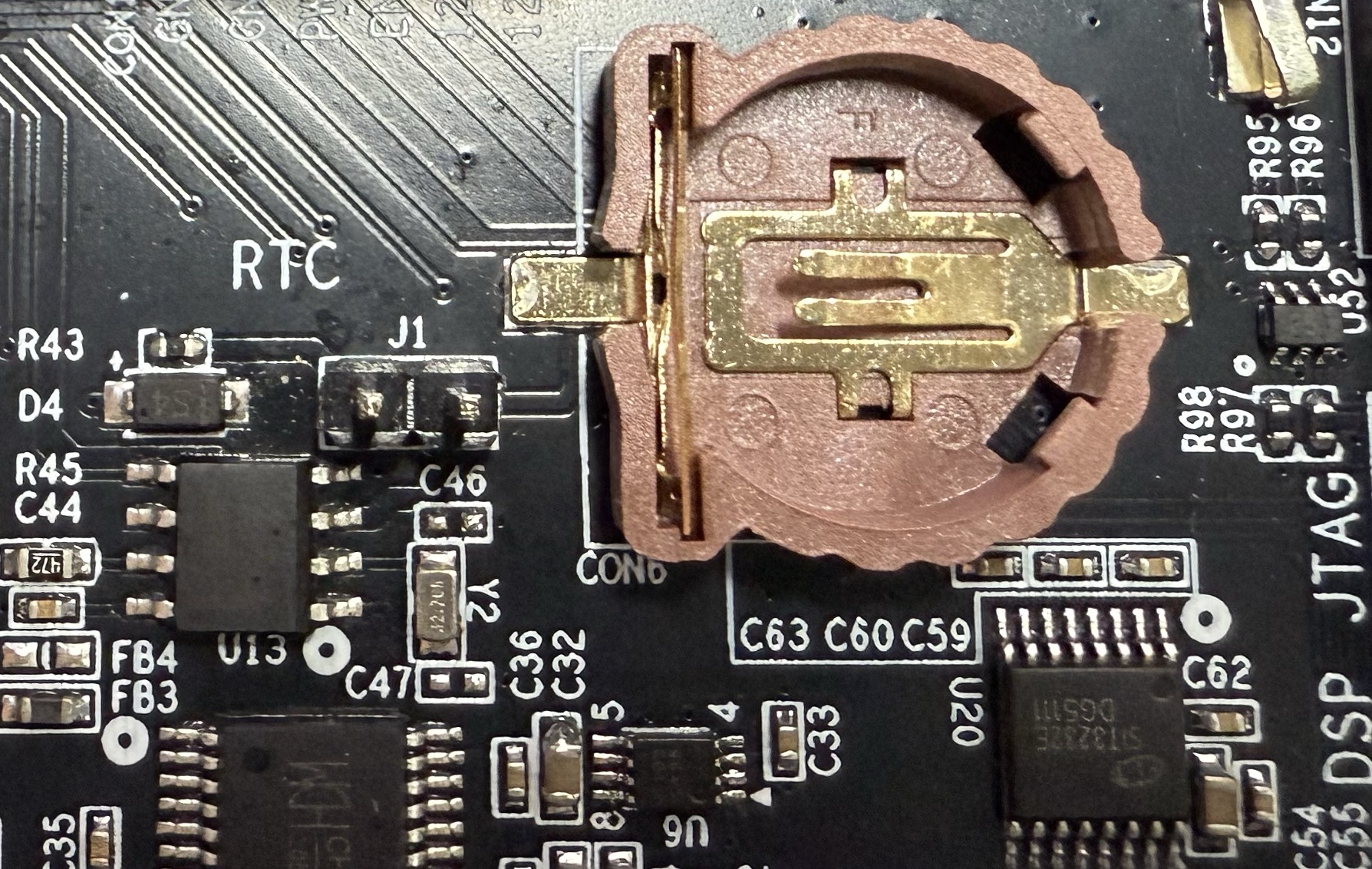

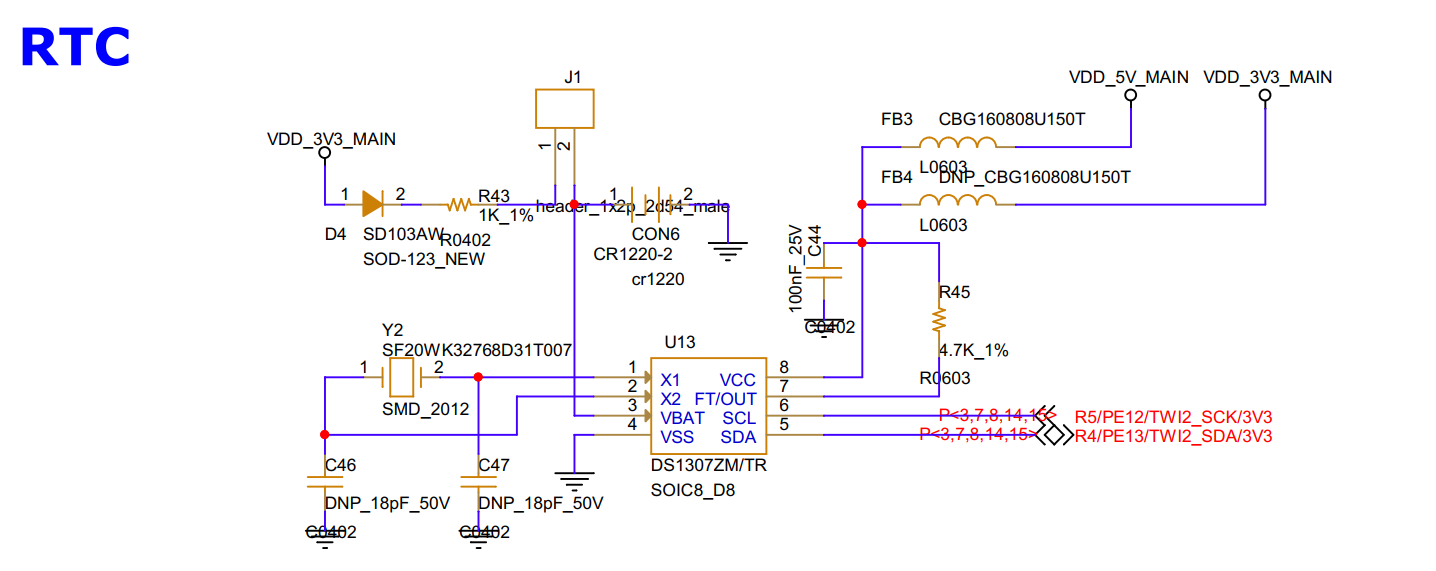

通过外置 RTC 芯片(U13)实现 RTC 功能。CON6 为 RTC 纽扣电池座，适配纽扣电池 ML2032（3V 可充） 、 CR2032（3V 不可充）。使用可充电电池时，可将跳线帽插入 J1 接口实现充电。使用不可充电电池时，请勿将跳线帽插入 J1 接口。
设计要点：
（1）I2C信号是否有加上拉电阻。若没有，则需添加上拉电阻
（2）图中J1可实现为纽扣电池充电，但需接D4（肖特基二极管）防止纽扣电池的电流入
（3）晶振两端可预留匹配电容的位置

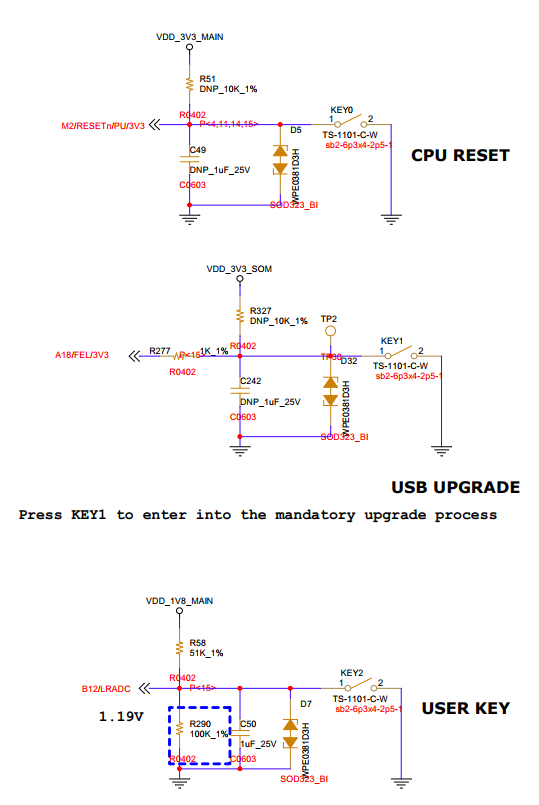

KEY

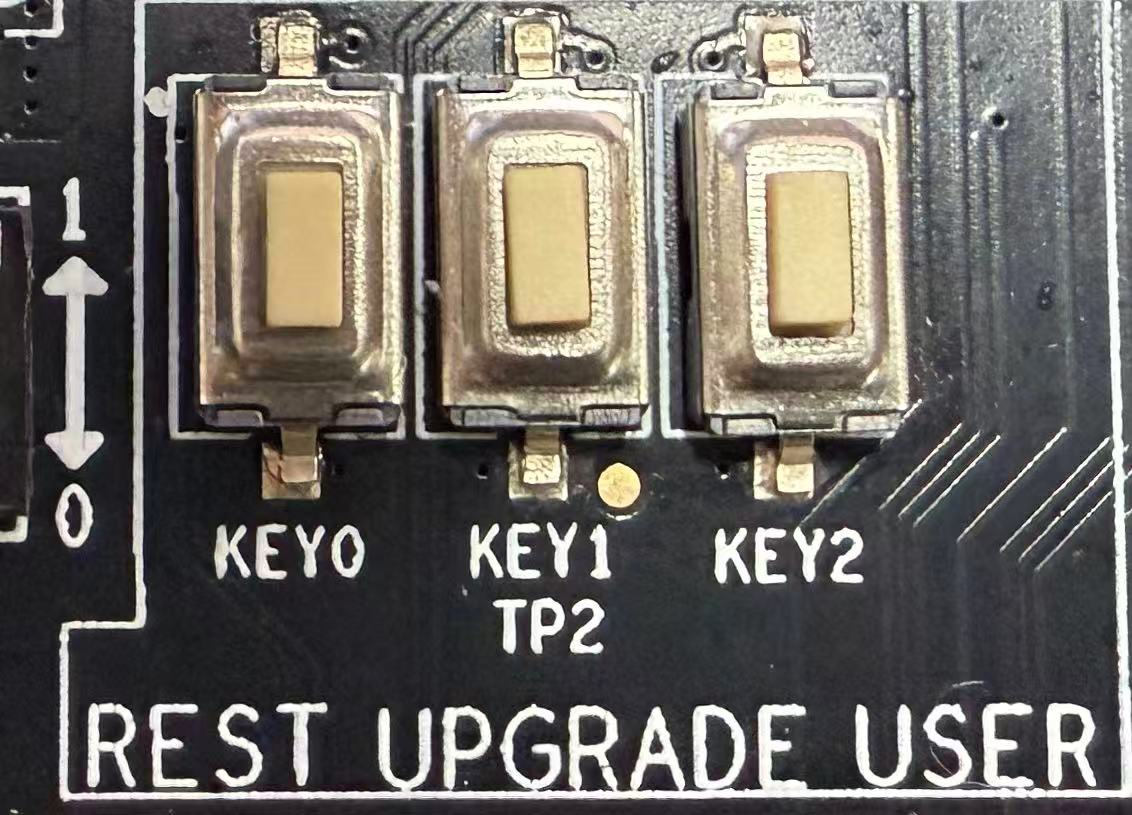

系统复位按键 CPU RESET(KEY0)， USB0 UPGRADE(KEY1)，用户输入按键 USER(KEY2)。
设计要点：
（1）RESET信号和FEL信号预留上拉电阻位置，方便后期调试
（2）RESET信号和FEL信号预留电容位置，后期可调节上电时间
（3）按键处需加ESD防护器件

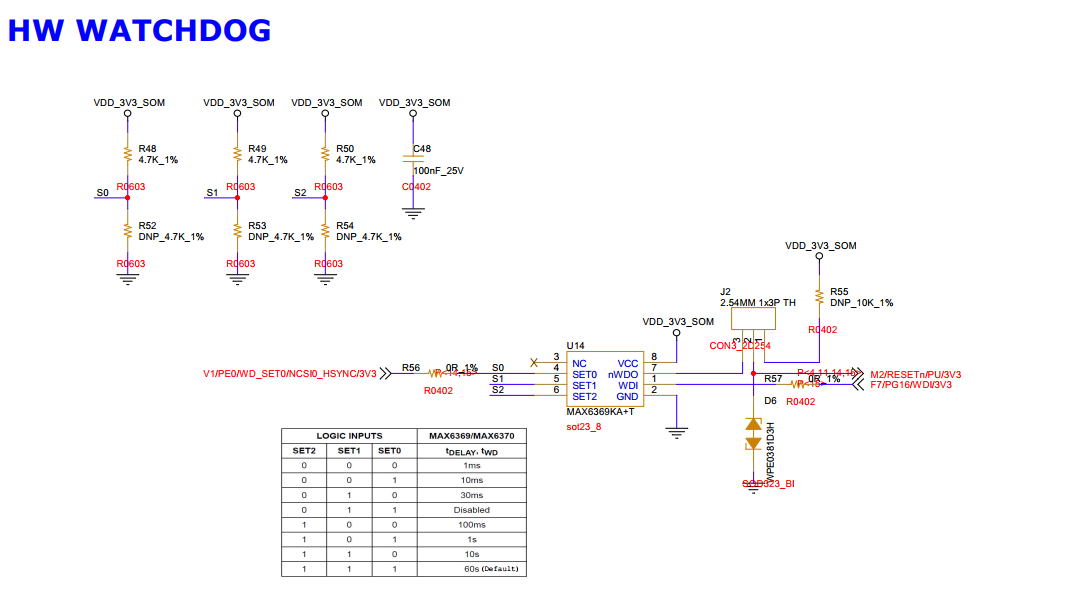

WatchDog

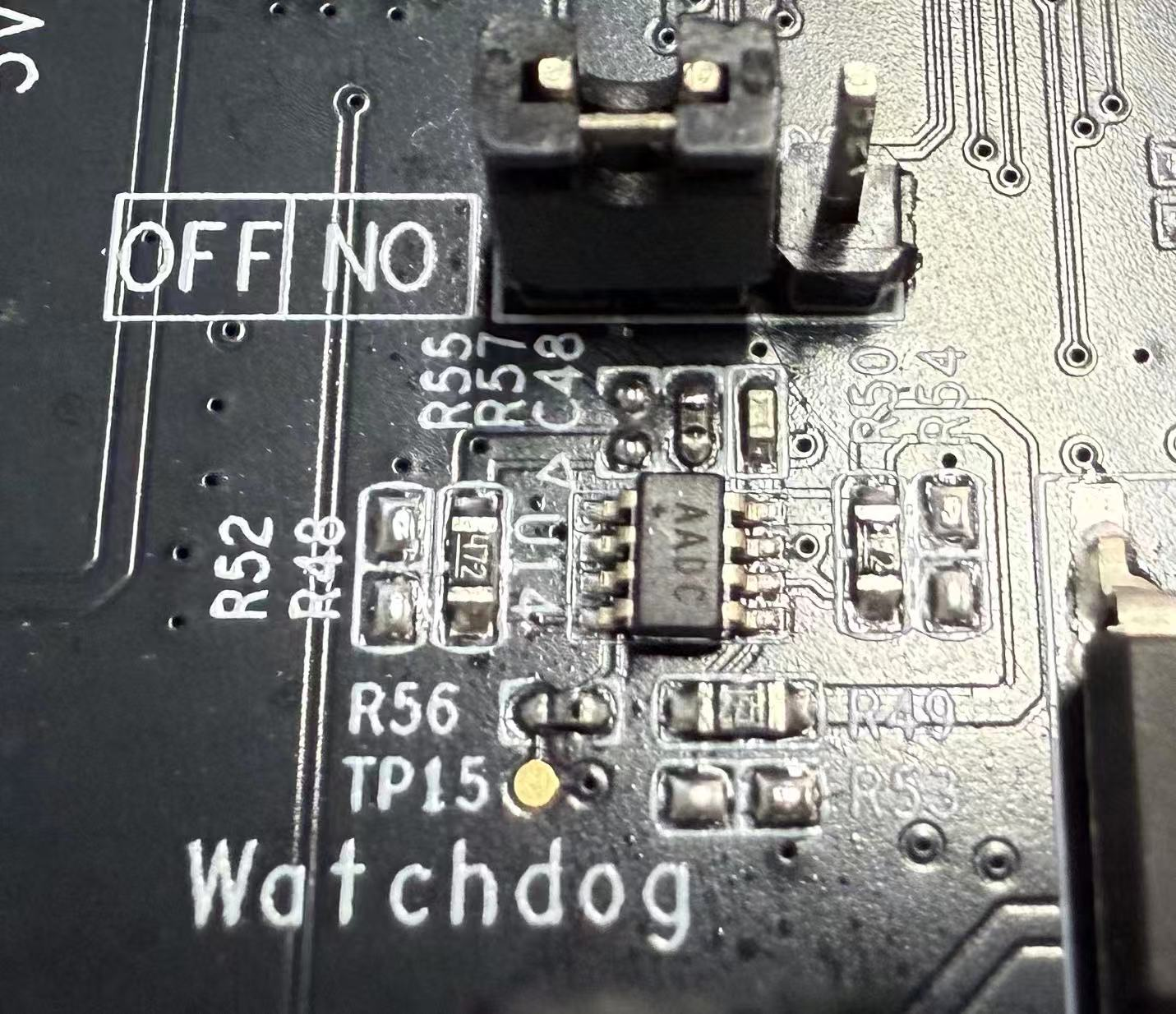

通过外置芯片(U14)实现 Watchdog 功能。引出 3pin 规格、 2.54mm 间距排针(J2)作为 Watchdog 功能配置接口，可通过跳线帽配置使能 Watchdog 功能。软件上可通过 V1/PE0/WD_SET0/NCSI0_HSYNC/3V3 引脚配置 Watchdog 超时时长。
设计要点：
（1）使用MAX6369KA+T芯片，可以通过4、5、6引脚的电平高低调节看门狗启动延迟时间以及监控时间，客户可根据自身需要修改。图中表格仅限参考，具体需参考芯片数据手册。
（2）通过J2排针可以选择是否启动WatchDog功能
（3）排针处需加ESD防护器件

SD

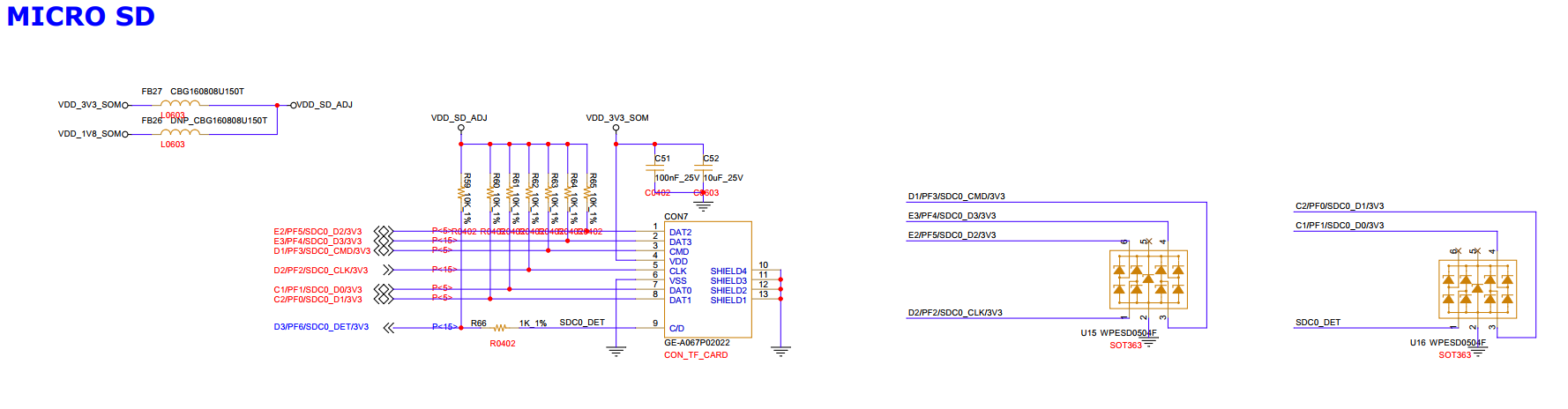

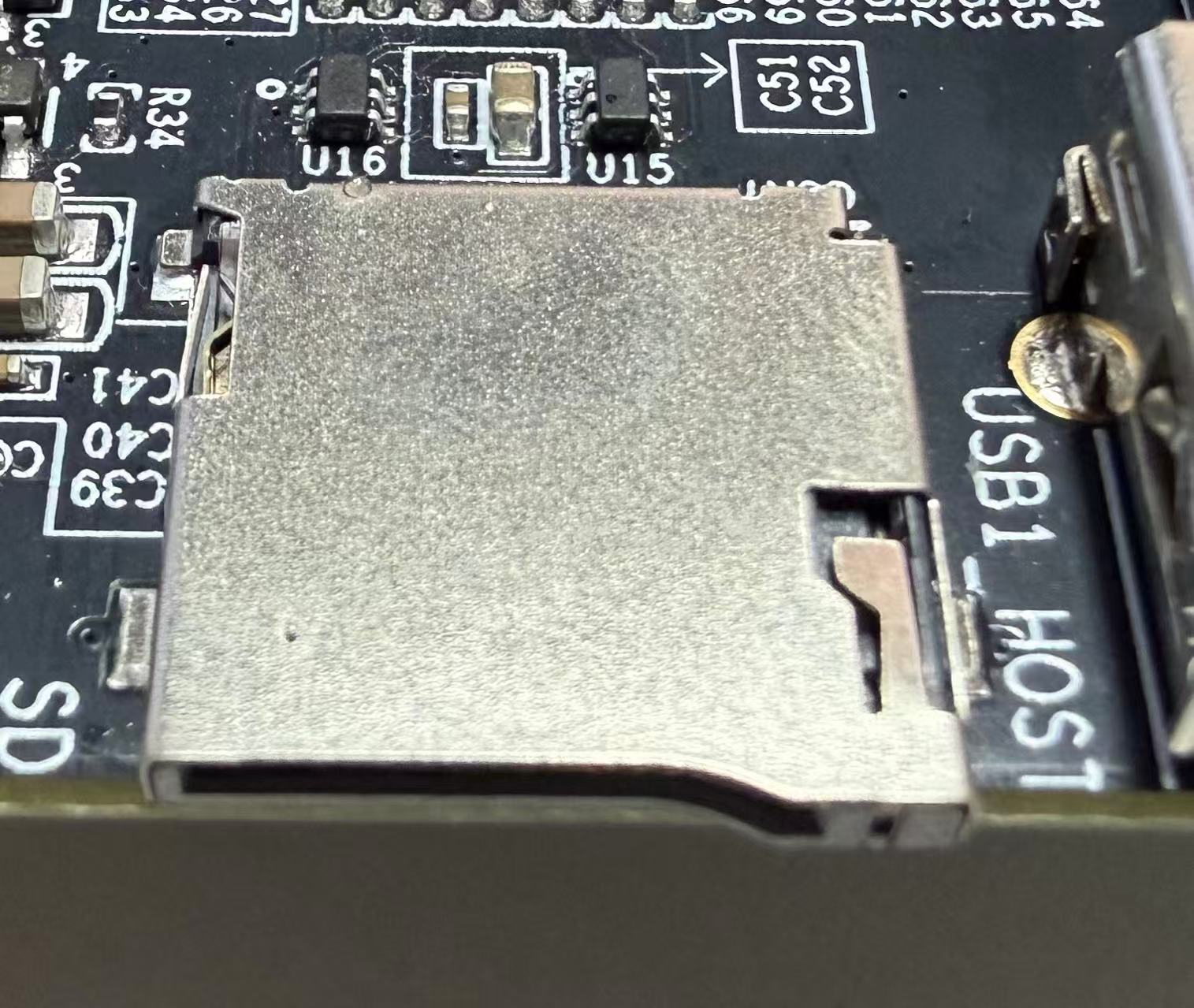

CON7 为 Micro SD 卡接口， 通过 SDC0 总线引出，采用 4bit 数据线模式。
设计要点：
（1）建议使用核心板输出的 VDD_3V3_SOM 为 Micro SD（CON7）供电，以满足上电时序要求。 以避免 Micro SD 因电源供电延迟，导致 CPU 无法正确识别 SD 卡设备而启动失败。
（2）TF座子需加ESD防护器件

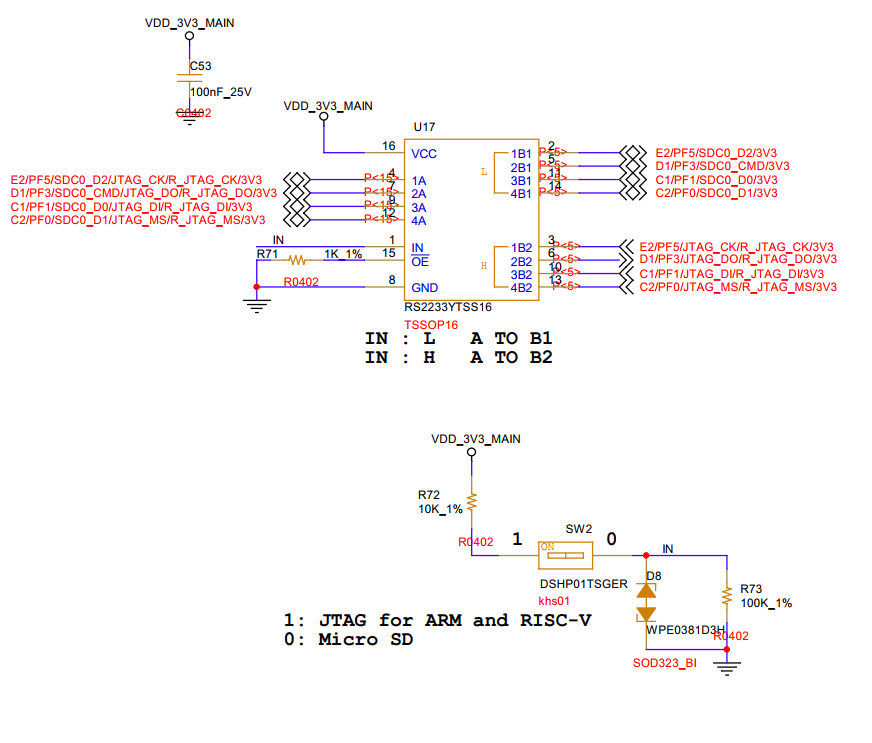

（3）ARM/RISC-V JTAG 和 SDC0 总线存在引脚复用关系，两个模块不能同时使用

JTAG

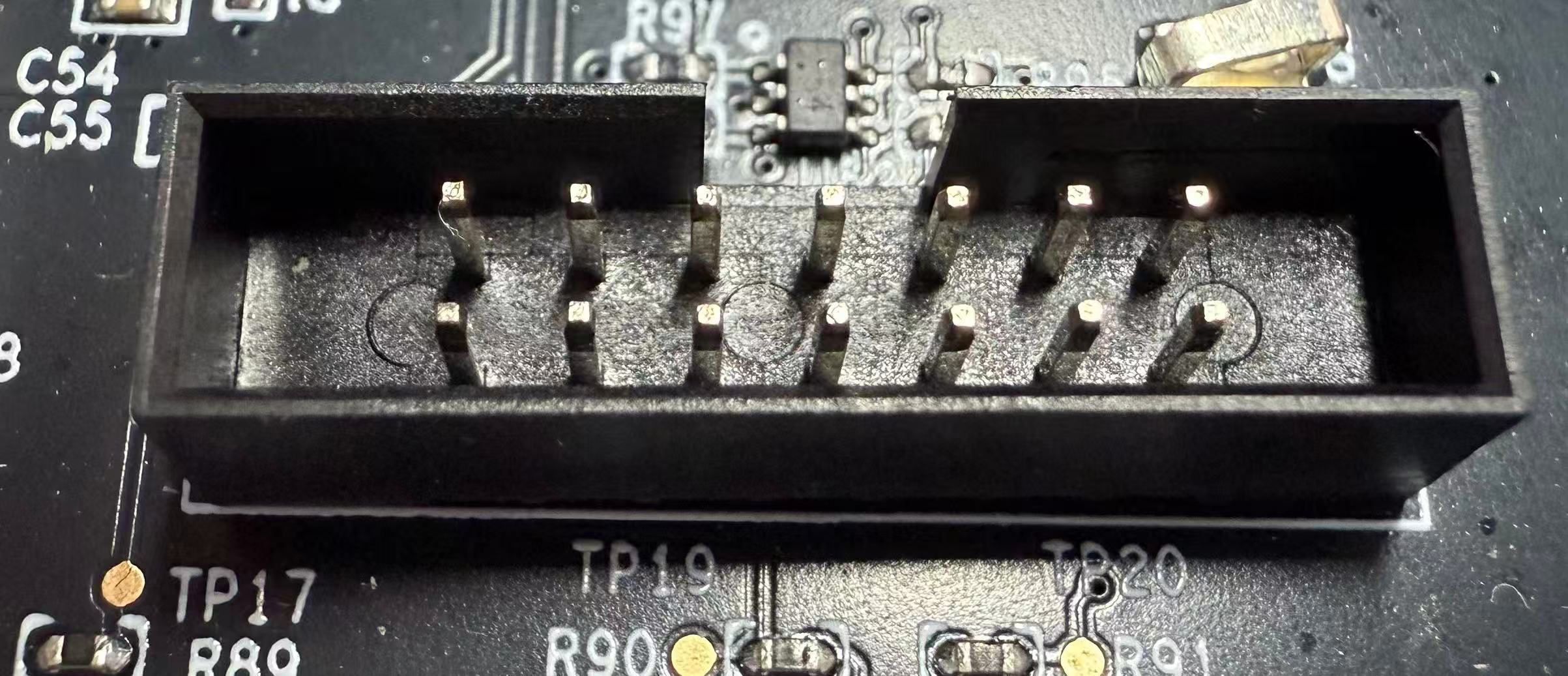

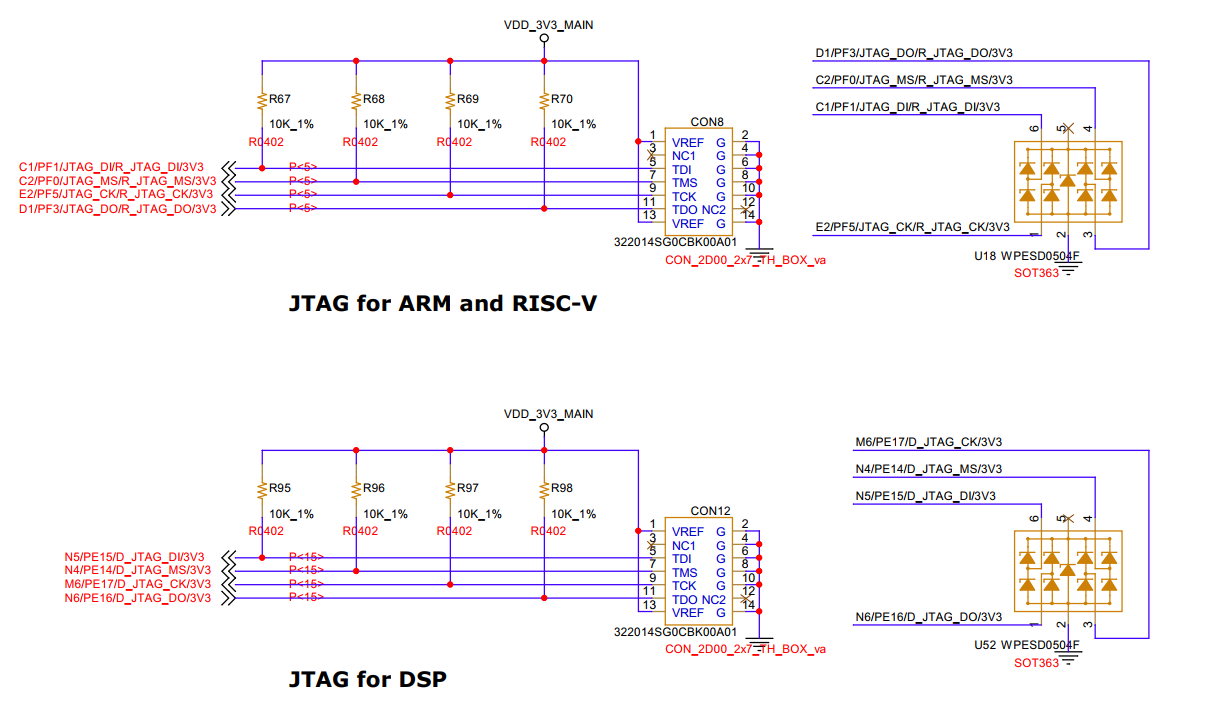

CON8 为 ARM 和 RISC-V 端 JTAG 接口 ，CON12 为 HiFi4 DSP 端 JTAG 接口 。接口采用 2x7pin，间距为2.0mm的端子。
设计要点：
（1）JTAG座子需加ESD防护器件

USB

USB0 DRD

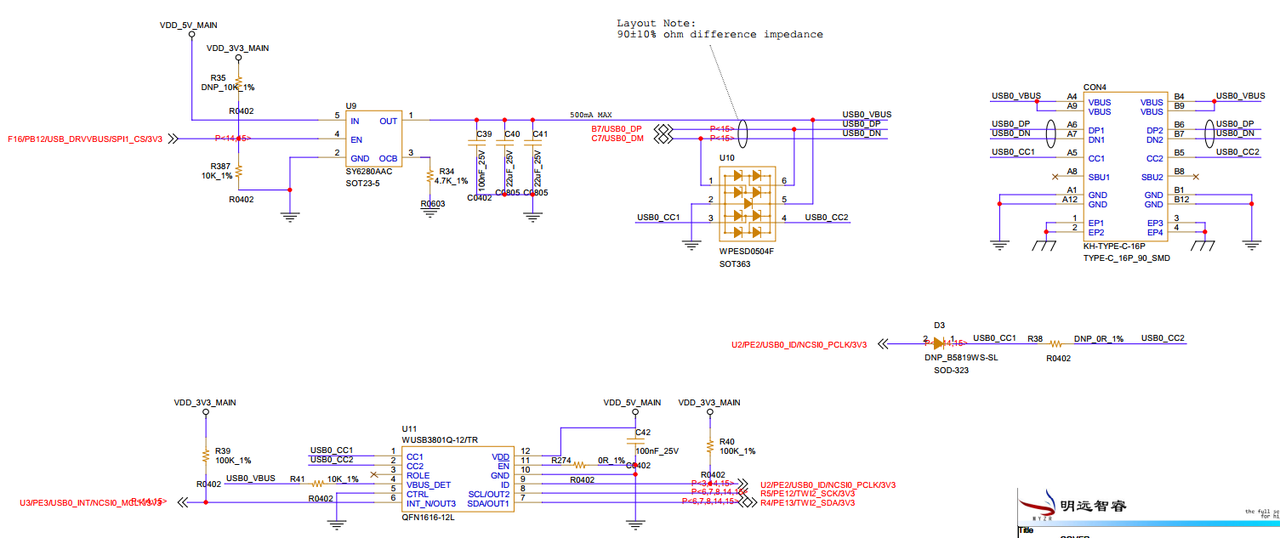

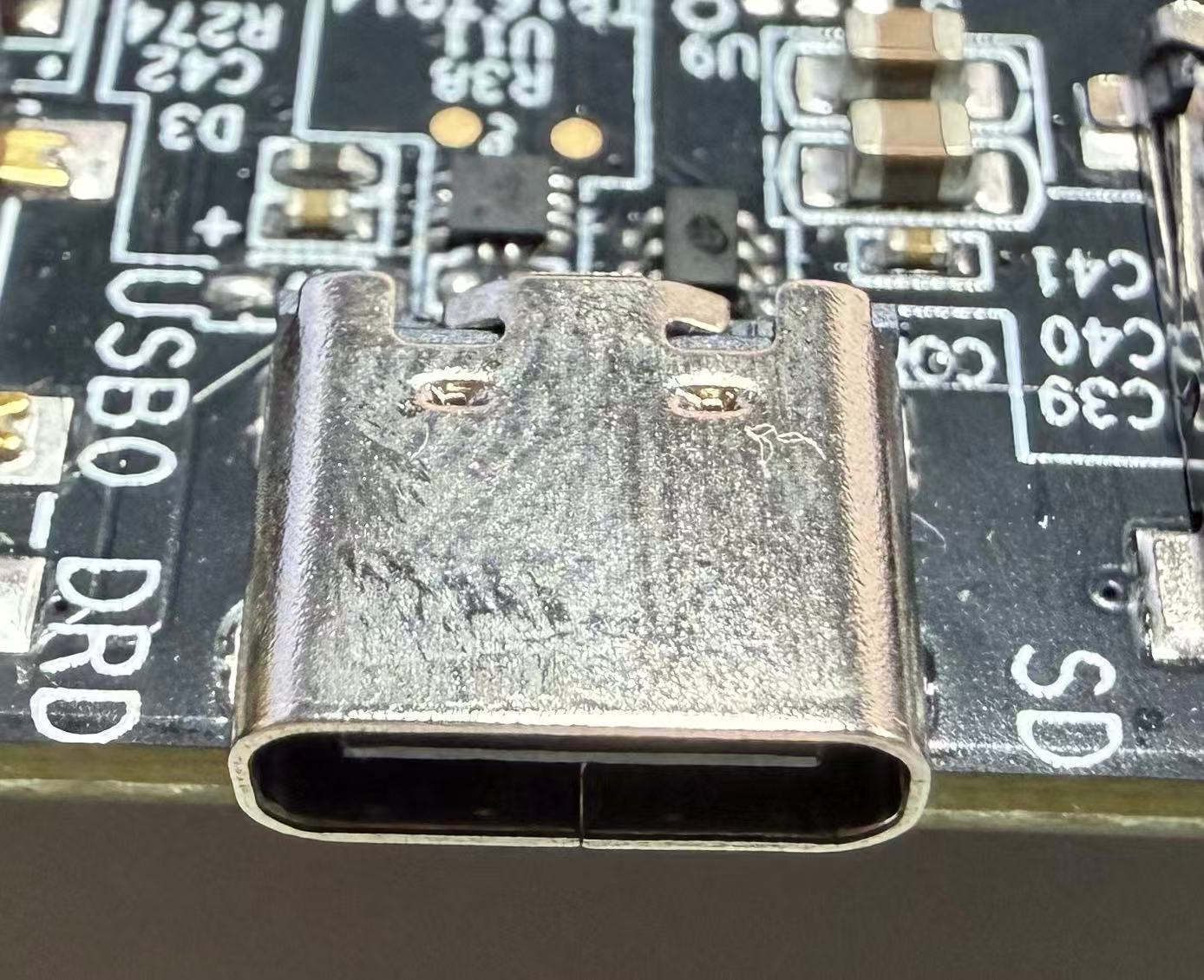

通过 USB0 总线引出 USB0 DRD(CON4)接口，支持 DRD 模式，支持高速模式(480Mbps)、全速模式(12Mbps)、低速模式(1.5Mbps)。
设计要点：
（1）I2C、中断引脚注意是否有上拉电阻
（2）Type-C CC 信号可通过WUSB3801Q-12/TR(U11)芯片将 控制 USB2.0 ID 信号，从而实现控制主从切换。 若采用 B5819WS-SL方案， 请实贴 B5819WS-SL(D3)、 0R 电阻(R38)、 100K 电阻(R40)，并空贴 WUSB3801Q- 12/TR(U11)、 100K 电阻(R39)、 10K 电阻(R41)、 0R 电阻(R274)、 100nF 电容(C42)。
（3）Type-C座子处需加ESD防护器件

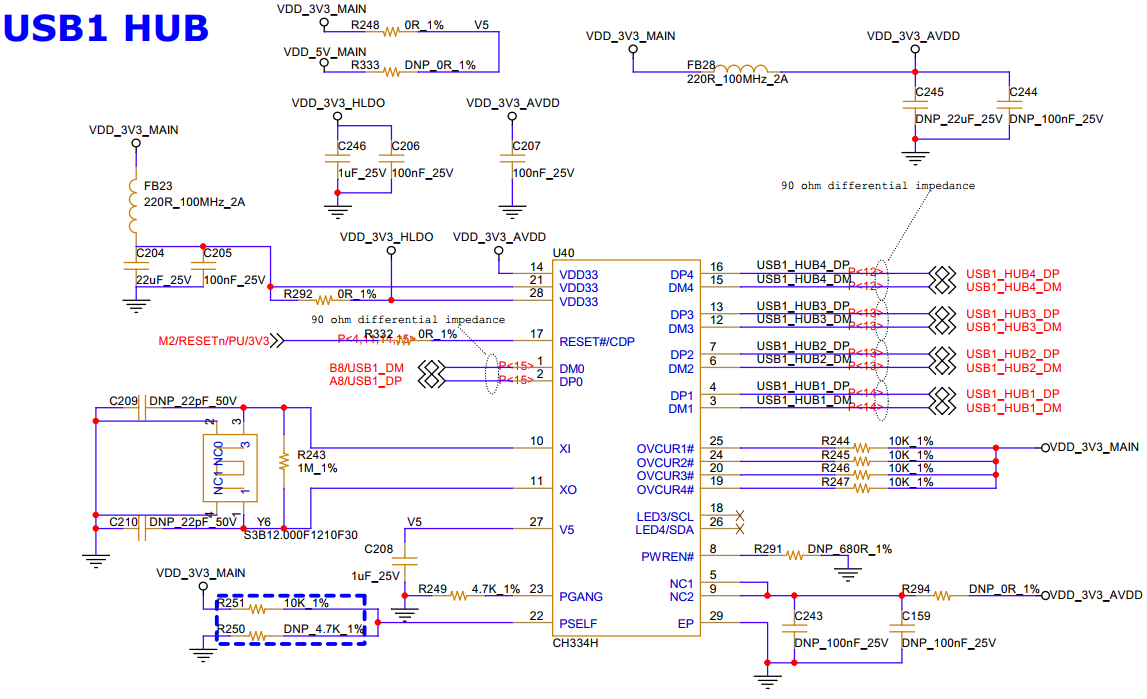

USB HUB

通过 USB HUB 芯片将 USB1 总线拓展为 4 路 USB HOST 总线
设计要点：
（1）注意RESET是否有上拉电阻，不建议完成悬空
USB HOST

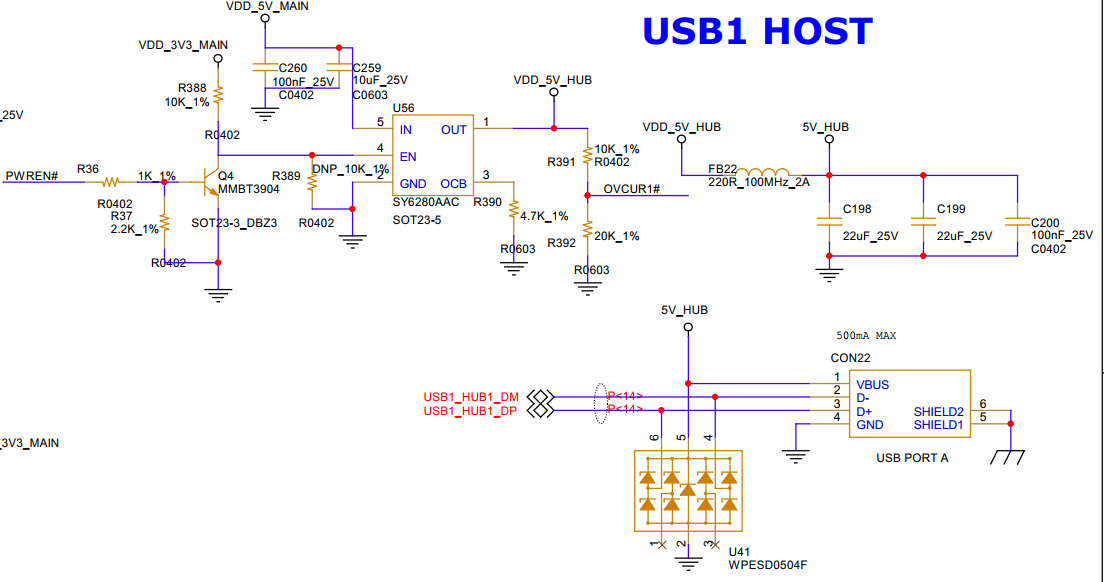

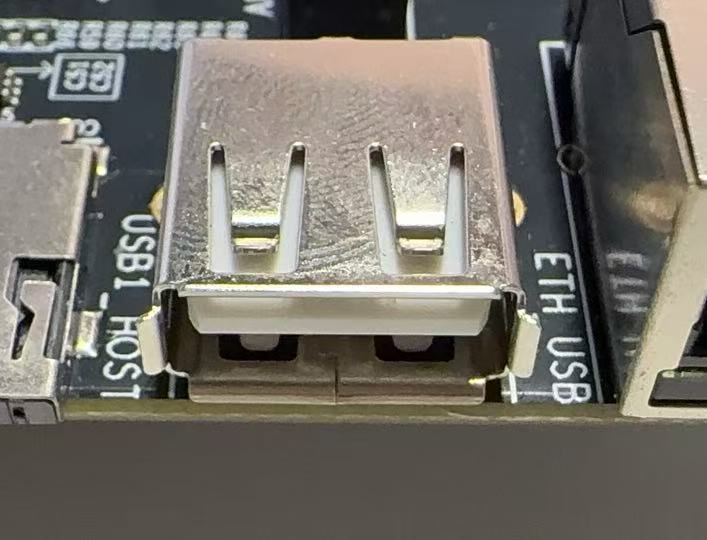

通过 USB HUB 芯片将 USB1 总线拓展为 4 路 USB HOST 总线，将其中 1 路引出至 USB1 HOST 接口。CON22(USB1 HOST)为 USB2.0 HOST 接口，采用单层 Type-A 连接器 。
设计要点：
(1) 注意加过流保护
(2) Type-A座子需加ESD防护器件
WIFI

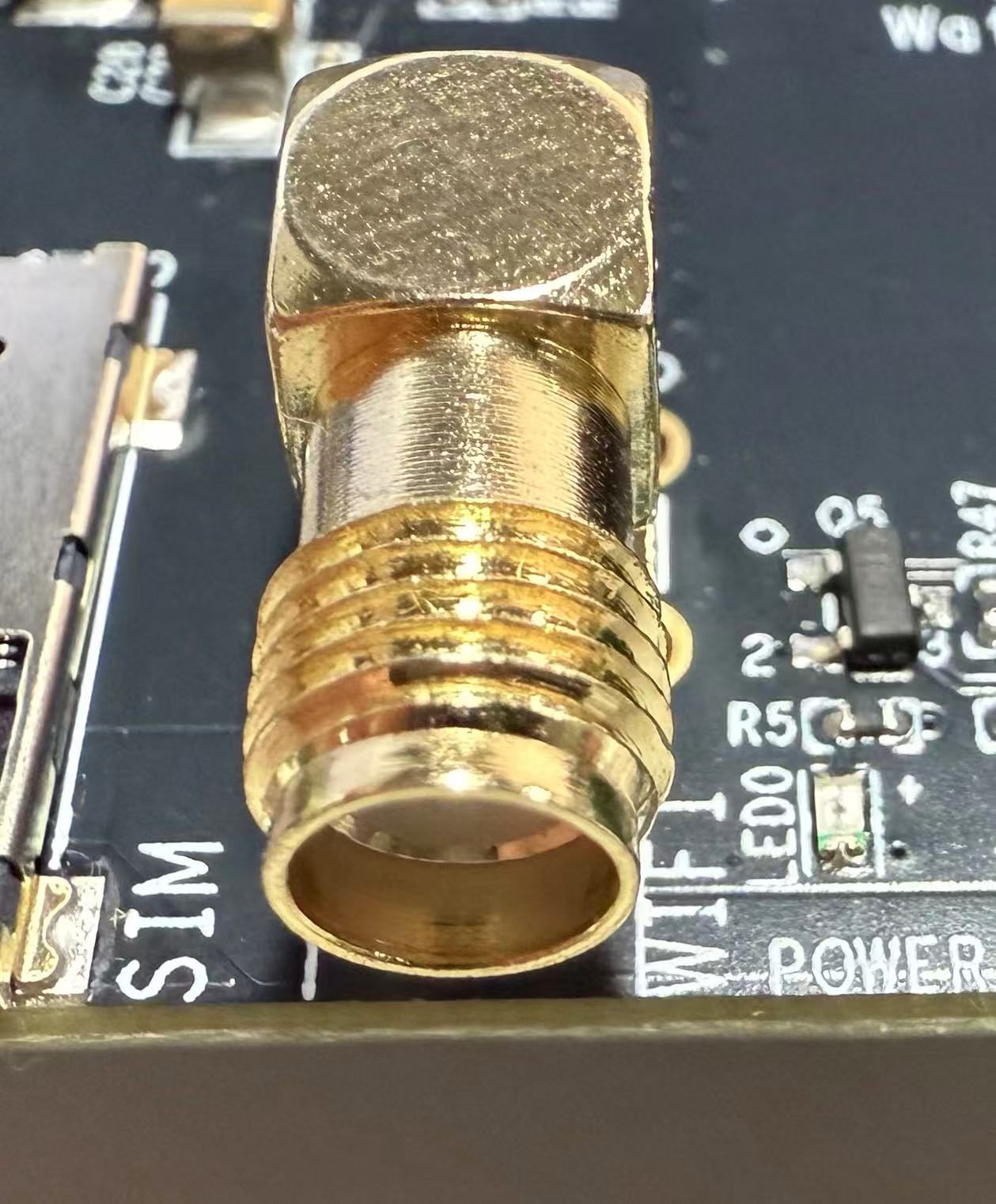

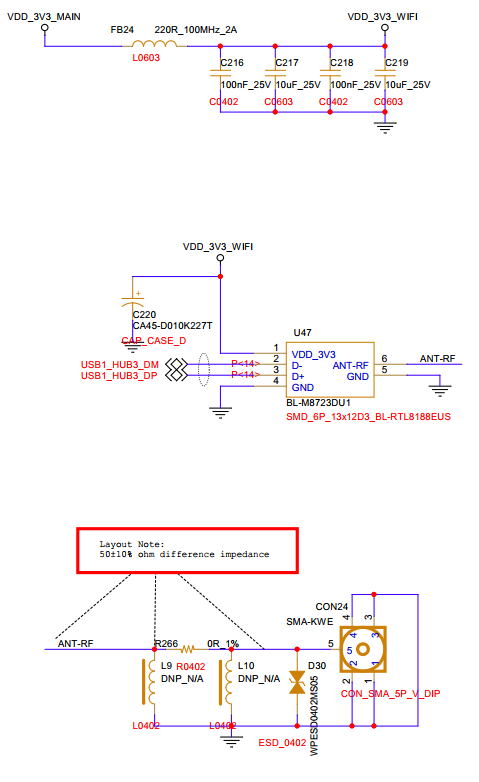

通过 USB HUB 芯片将 USB1 总线拓展为 4 路 USB HOST 总线，其中引出一路进行 WIFI 模块拓展。板载 WIFI 模块(U47)型号为：必联 BL-R8723DU1， 采用邮票孔连接方式。CON24 为 SMA 接口，用于外接 WIFI 模块的 2.4G 天线 。
设计要点：
（1）天线座子需加ESD防护器件

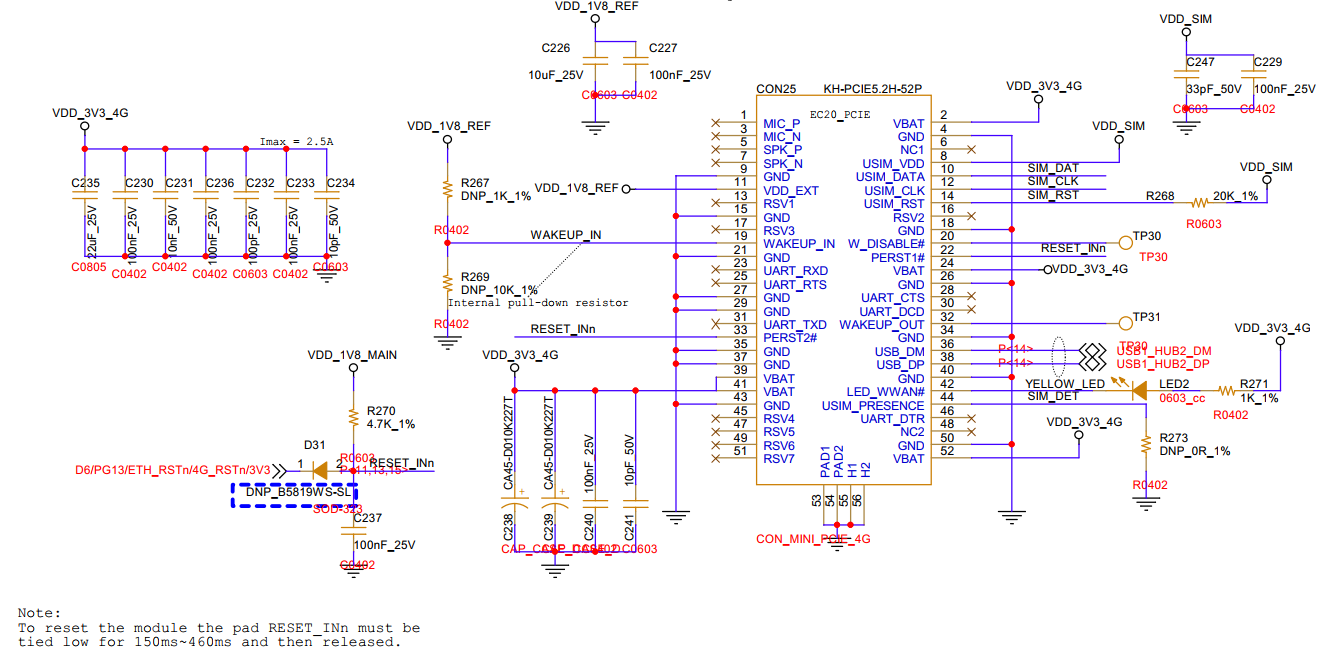

4G

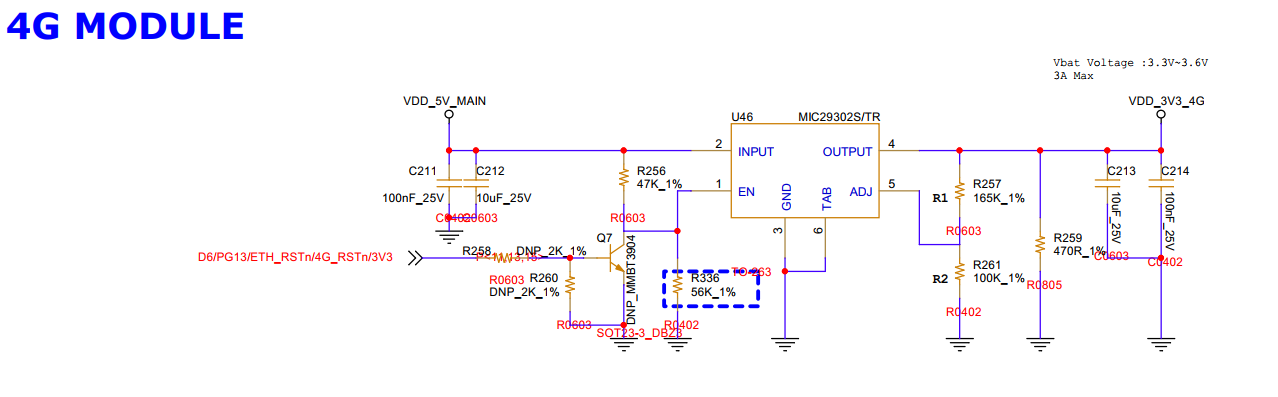

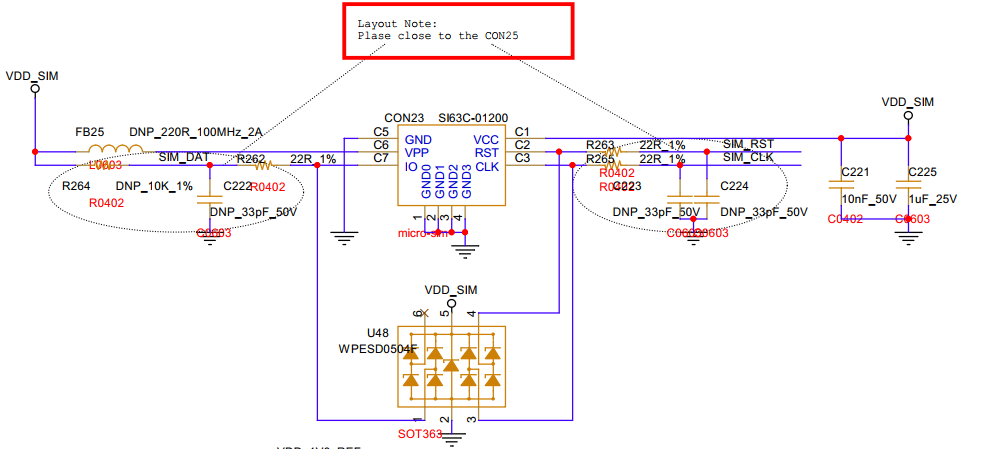

CON25 为 4G 模块拓展接口，采用 Mini PCIe 插槽。评估底板通过 USB HUB 芯片将 USB1总线拓展为 4 路 USB HOST 总线，其中引出一路进行 4G 模块拓展。CON23 为 Micro SIM 卡座，采用插卡自弹形式，不带检测引脚。
设计要点：
（1）4G模块需要多大电流以及稳定的电压，需要加独立的DCDC模块供电
（2）SIM卡座子需加ESD防护器件

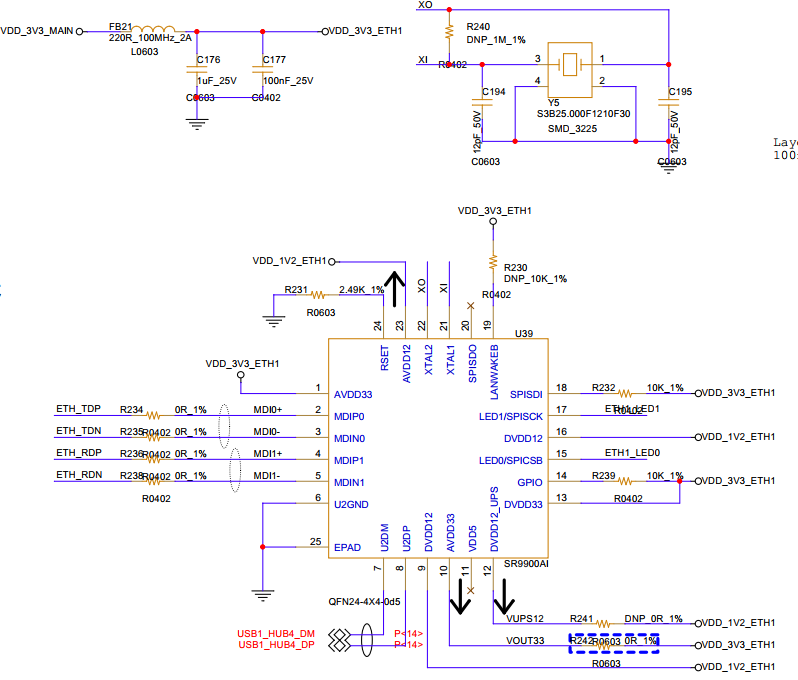

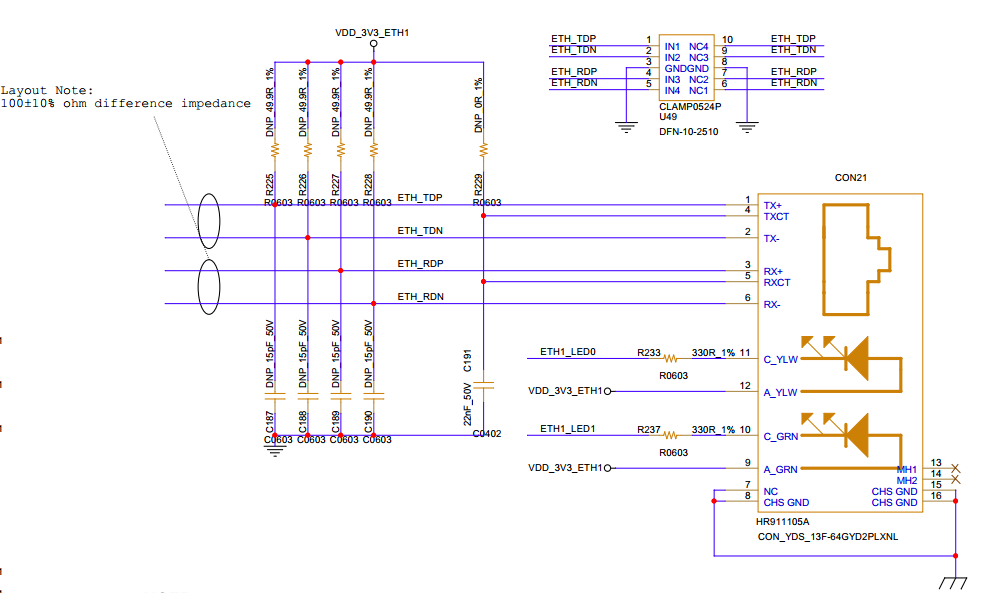

USB ETH1

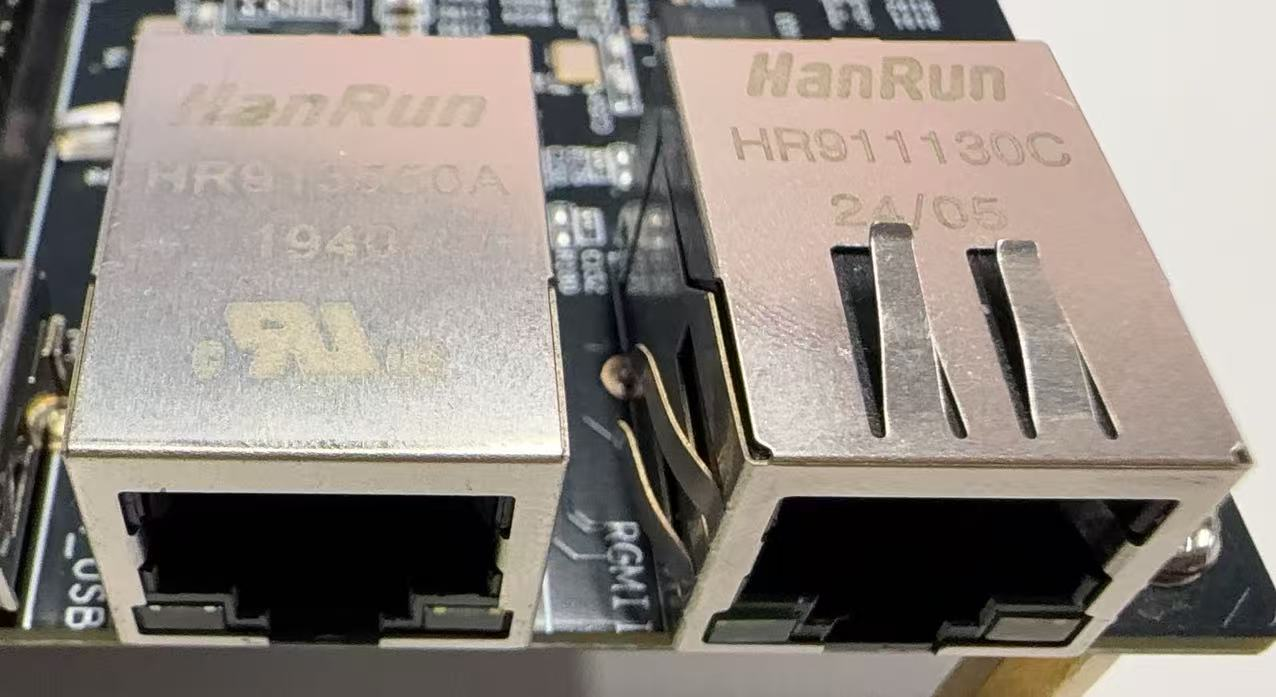

CON21 为 ETH1(USB1)百兆网口，采用 RJ45 连接器，已内置隔离变压器。通过 USB HUB 芯片将 USB1 总线拓展为 4 路 USB HOST 总线，使用 SR9900AI芯片将其中一路扩展为 ETH1(USB1)百兆网口。
设计要点：
（1）SR9900AI芯片的RSET引脚需接一个2.49K(±1%)的电阻
（2）SR9900AI芯片的DVDD12_UPS为备用电源引脚，R241要空贴
（3）配置以太网座子的灯信号时要注意灯的阴、阳极
（4）以太网座子需加ESD防护器件

RGMII

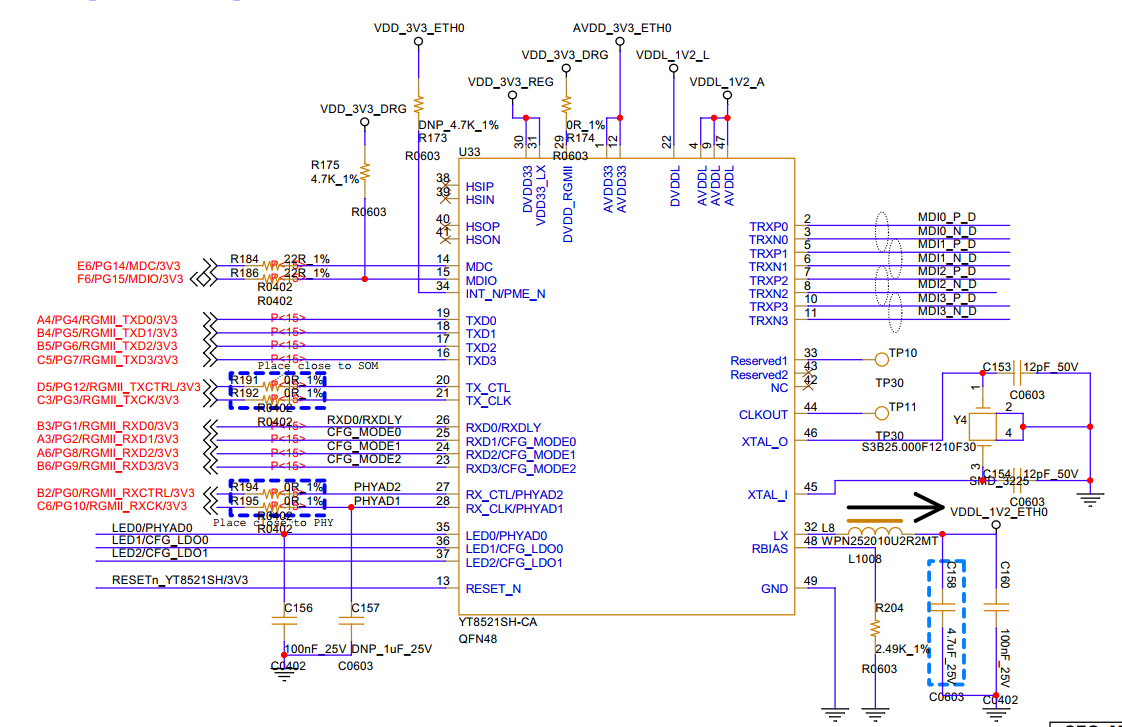

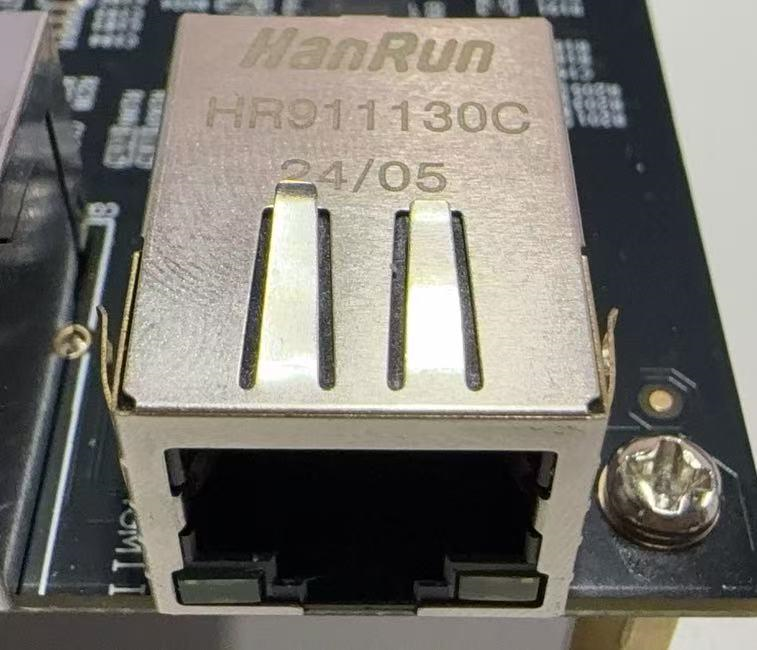

CON20 为 ETH0(RGMII)千兆网口， RJ45 连接器已内置隔离变压器。
设计要点：

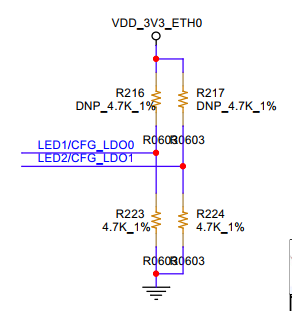

（1）注意核心板RGMII信号的I/O电平与PHY芯片I/O电平是否匹配。T113I的RGMII信号的I/O电平为3V3，所以要将PYH芯片的I/O电平配置为3V3。如下表所示（仅供参考，具体请看芯片数据手册），需要将CFG_LDO[1:0]信号配置为低电平。

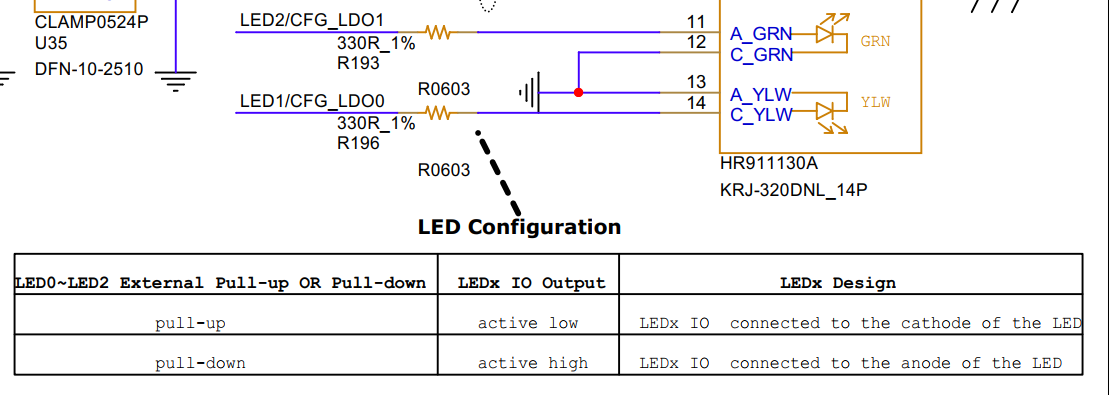

（2）以太网座子的灯也是通过CFG_LDO[1:0]信号控制。所以在配置灯信号时，要注意是否会改变PYH芯片的I/O电平配置。可根据下表配置灯（仅供参考）。

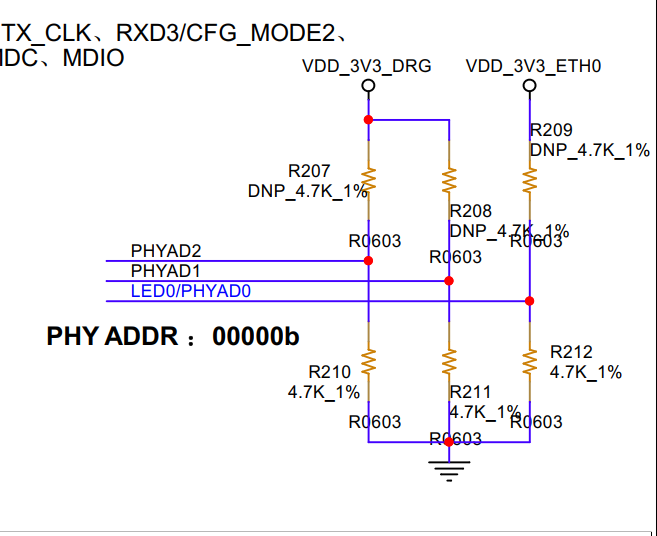

（3）配置PHY地址。若共用一个MAC时，需要配置不同的PYH地址。

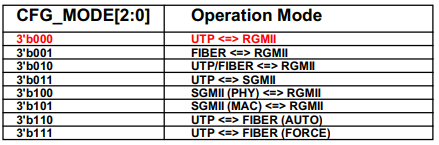

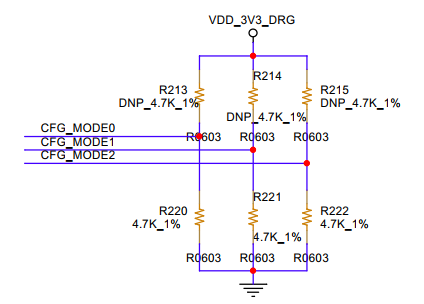

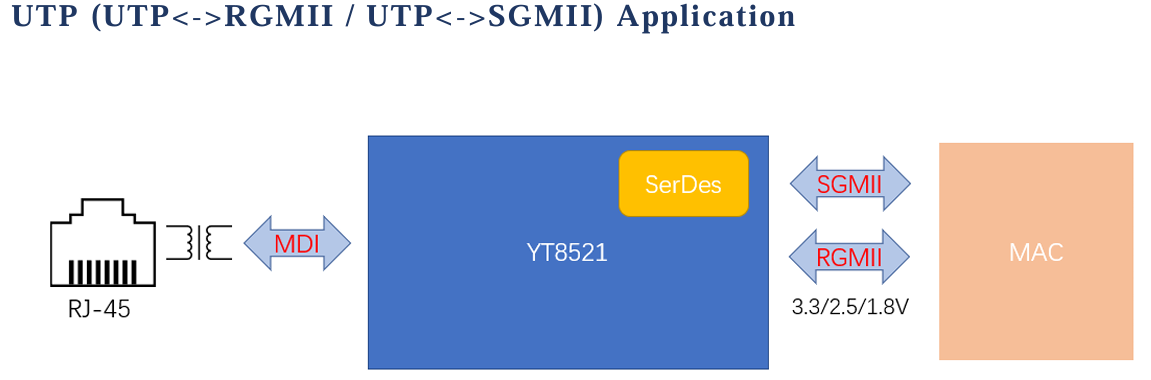

（4）PYH芯片可以配置多个模式。

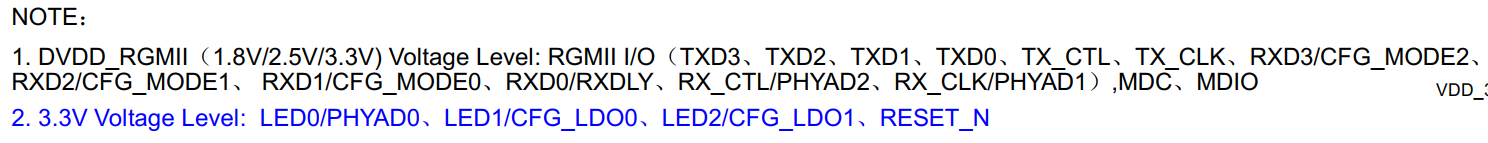

（5）YT8521SH-CA 芯片管脚 LED0/PHYAD0、 LED1/CFG_LDO0、 LED2/CFG_LDO1、 RESET_N的信号电平皆为 3.3V，上拉配置时，请 3.3V上拉；其他信号管脚上拉配置时，请用 DVDD_RGMII(1.8V/2.5V/3.3V)电源上拉。

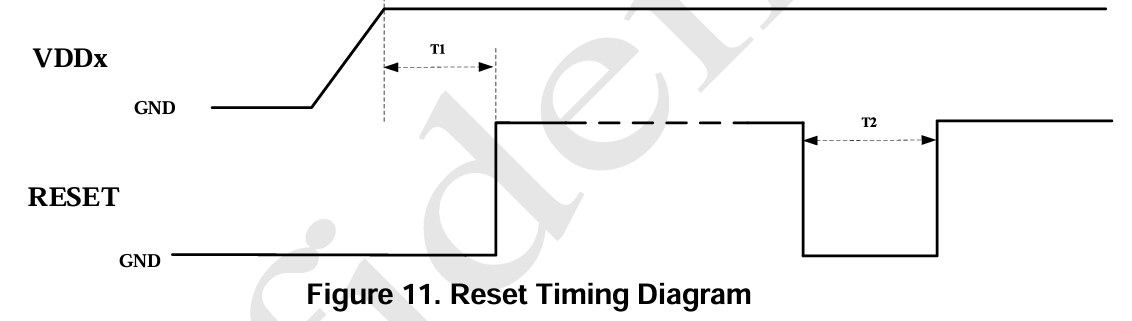

（6）注意复位、中断、MDIO信号是否有接上拉电阻。MDIO信号的上拉电阻阻值大小需查看PYH芯片数据手册。同时要注意PYH芯片的RESET引脚上电时序，在PYH芯片上电稳定后至少有10ms的RESET信号（具体请查看芯片数据手册)。RBIAS引脚必须接2.49K（±1%）电阻到GND。
（7）XTAL_I、XTAL_O 引脚接入 25MHz 无源晶振。如需使用 25MHz 有源晶振，可从 XTAL_I引脚接入， XTAL_O 引脚悬空处理。

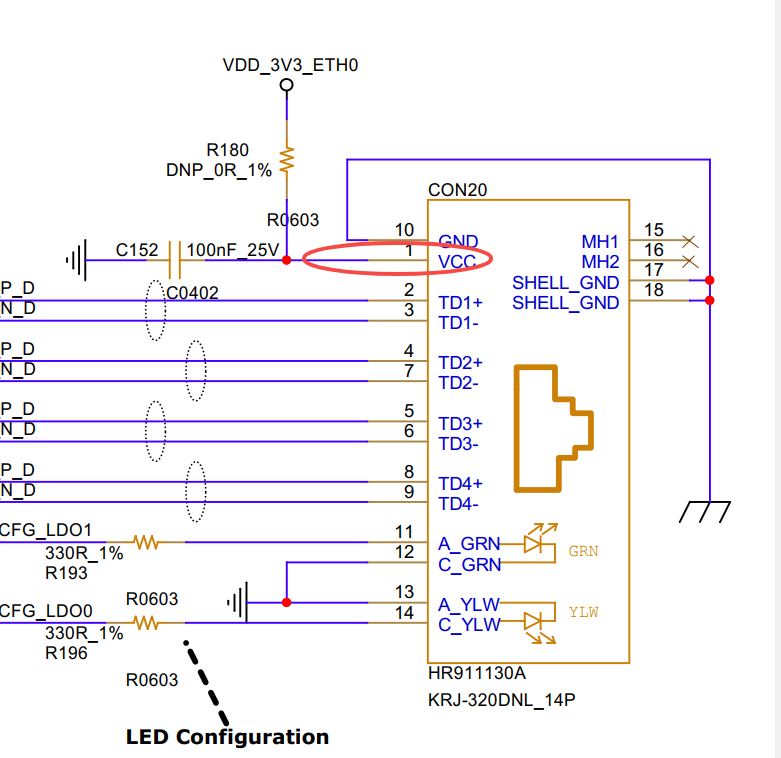

（8）确定PYH芯片的是电压驱动还是电流驱动，若是电压驱动则RJ45座子的中心抽头（1号引脚）接电源，若是电流驱动则直接个电容到GND。

（9）以太网座子处需加ESD防护器件

LVDS

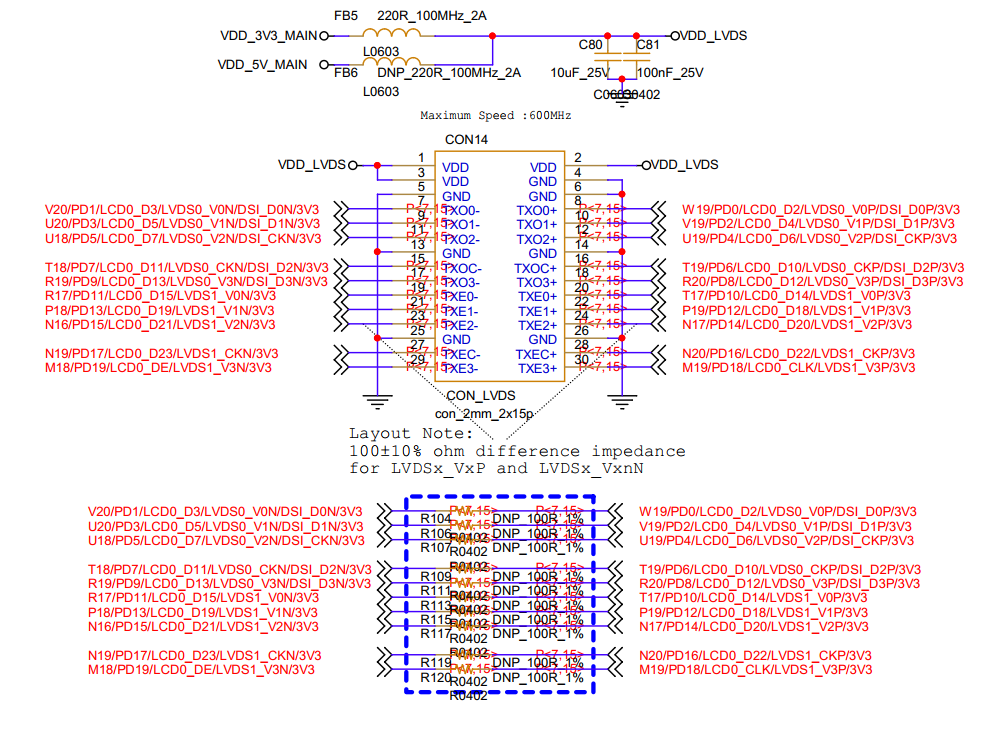

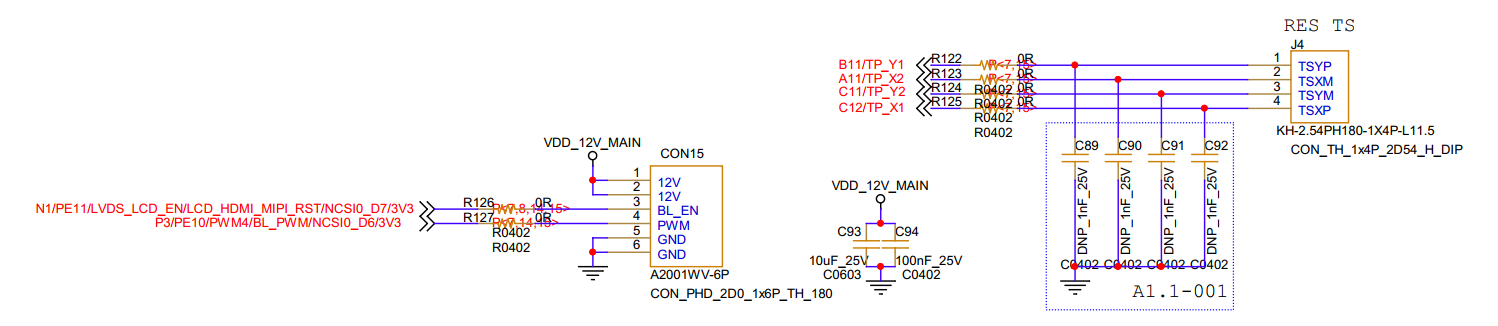

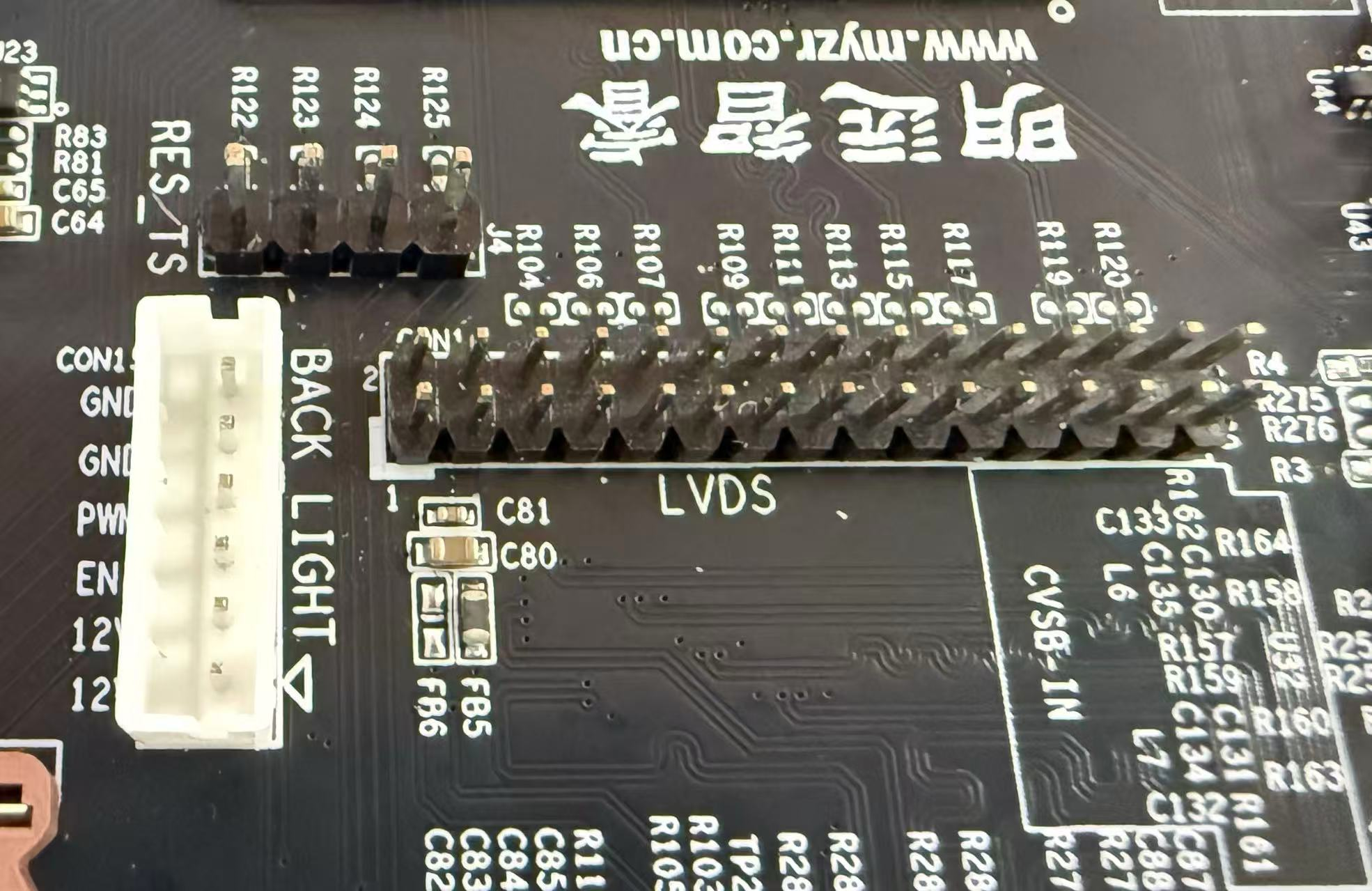

CON14 为双路 8bit LVDS LCD 接口，采用 2x 15pin，间距为2.0mm的双排针，包含 LVDS信号及供电电源。 CON15 为背光控制接口，采用 6pin，间距 为2.54mm的白色端子座。J4 为电阻触摸屏接口，采用 4pin，间距 为2.54mm的排针。
设计要点：
（1）LVDS差分信号可预留100欧的终端电阻
（2）由于 LVDS0、 LVDS1 与 LCD0(RGB )引脚复用，同时 LVDS0 与 MIPI_DSI 引脚复用，并且 HDMI 由 MIPI_DSI 通过 LT8912B（U27）转换引出， 因此 MIPI_DSI、HDMI、 LVDS 、 RGB 接口仅能同时使用其中一个。
（3）LVDS、RGB 接口共用 C12/TP_X1、 A11/TP_X2、 B11/TP_Y1、 C11/TP_Y2 四线电阻触摸信号，请勿同时连接两种显示设备。

RGB

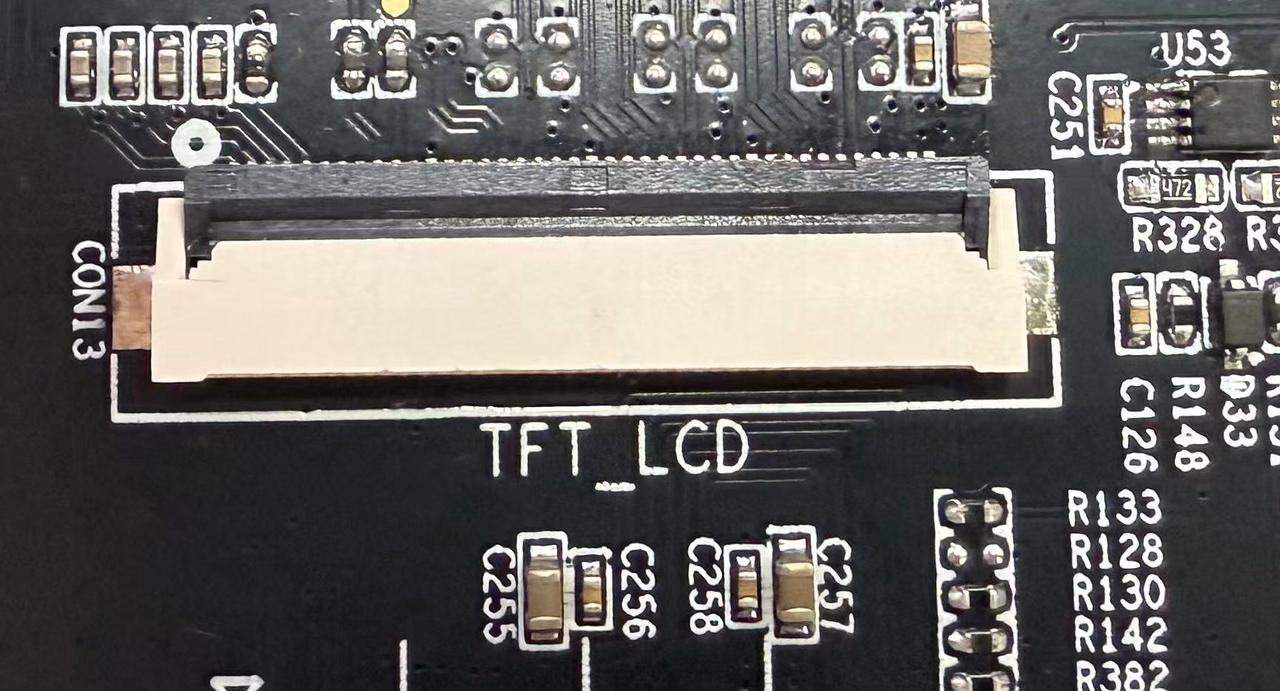

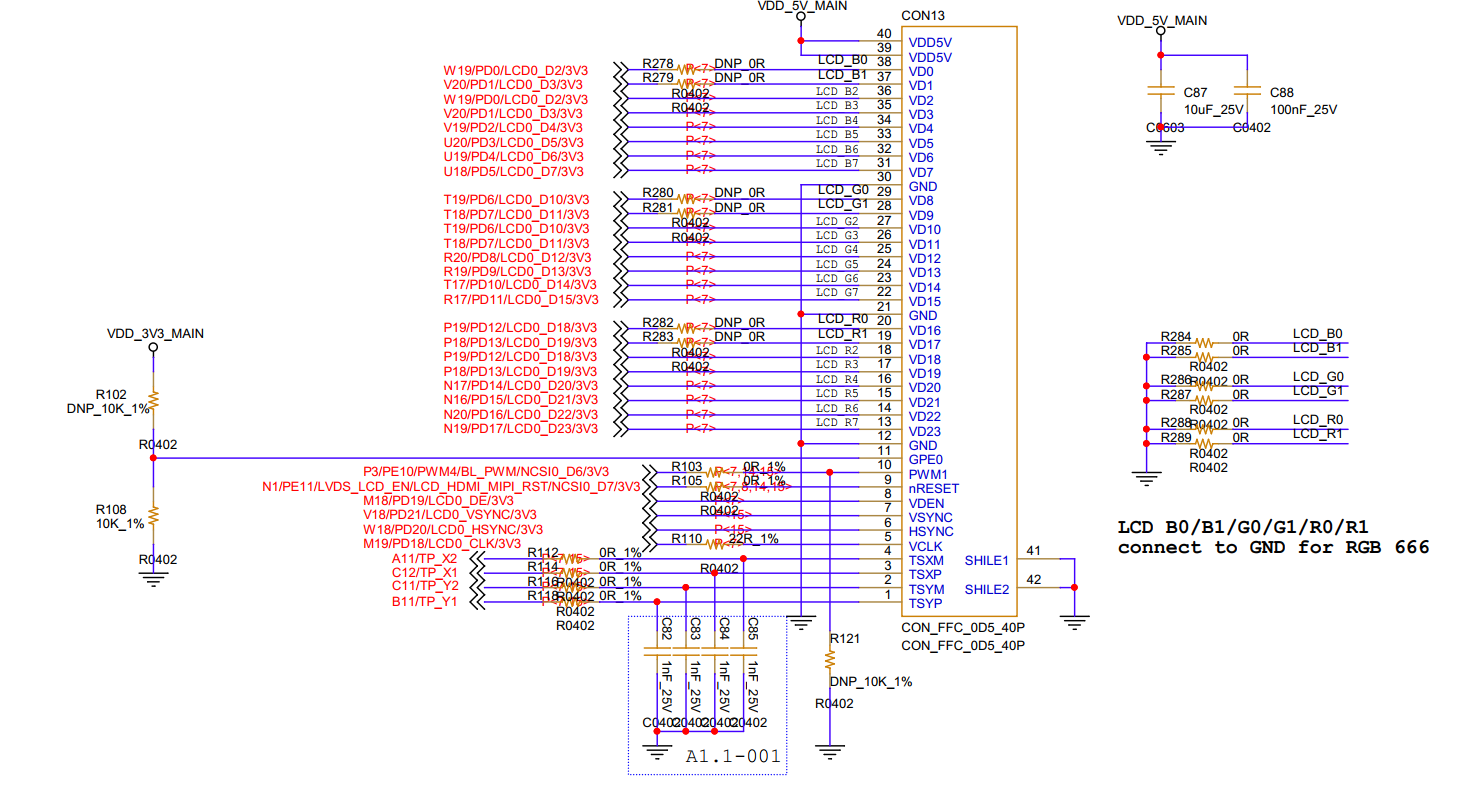

CON13 为RGB接口， 通过 40pin,间距为0.5mm的FPC 连接器引出 18bit RGB666 并行总线。
设计要点：
（1）由于 LVDS0、 LVDS1 与 LCD0(RGB )引脚复用，同时 LVDS0 与 MIPI_DSI 引脚复用，并且 HDMI 由 MIPI_DSI 通过 LT8912B（U27）转换引出， 因此 MIPI_DSI、HDMI、 LVDS 、 RGB 接口仅能同时使用其中一个。
（2）LVDS、RGB 接口共用 C12/TP_X1、 A11/TP_X2、 B11/TP_Y1、 C11/TP_Y2 四线电阻触摸信号，请勿同时连接两种显示设备。
（3）通过 P3/PE10/PWM4/BL_PWM/NCSI0_D6/3V3 引脚输出 PWM 控制 LCD 背光，外部预留下拉 10K 电阻到地。

MIPI_DSI

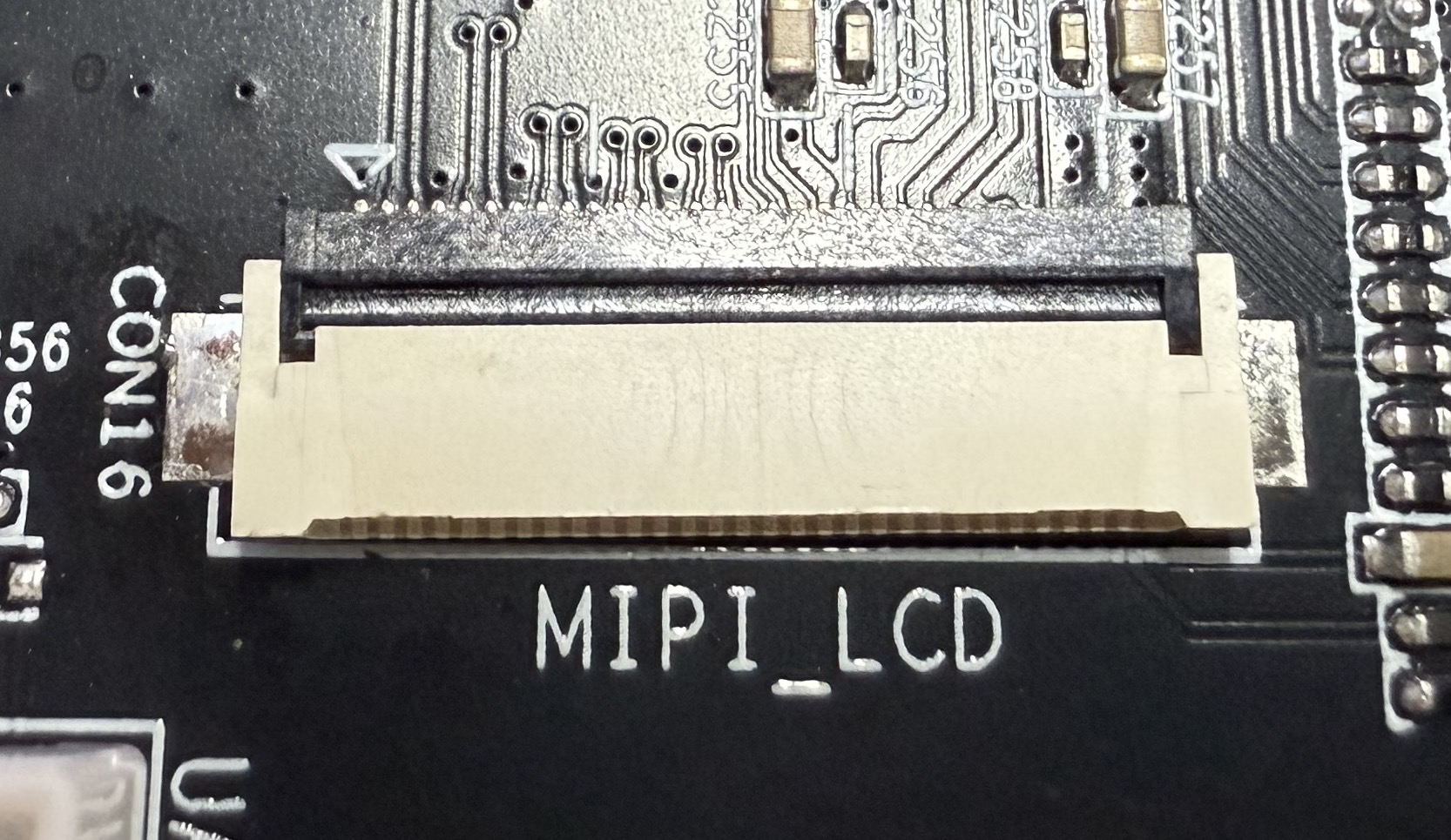

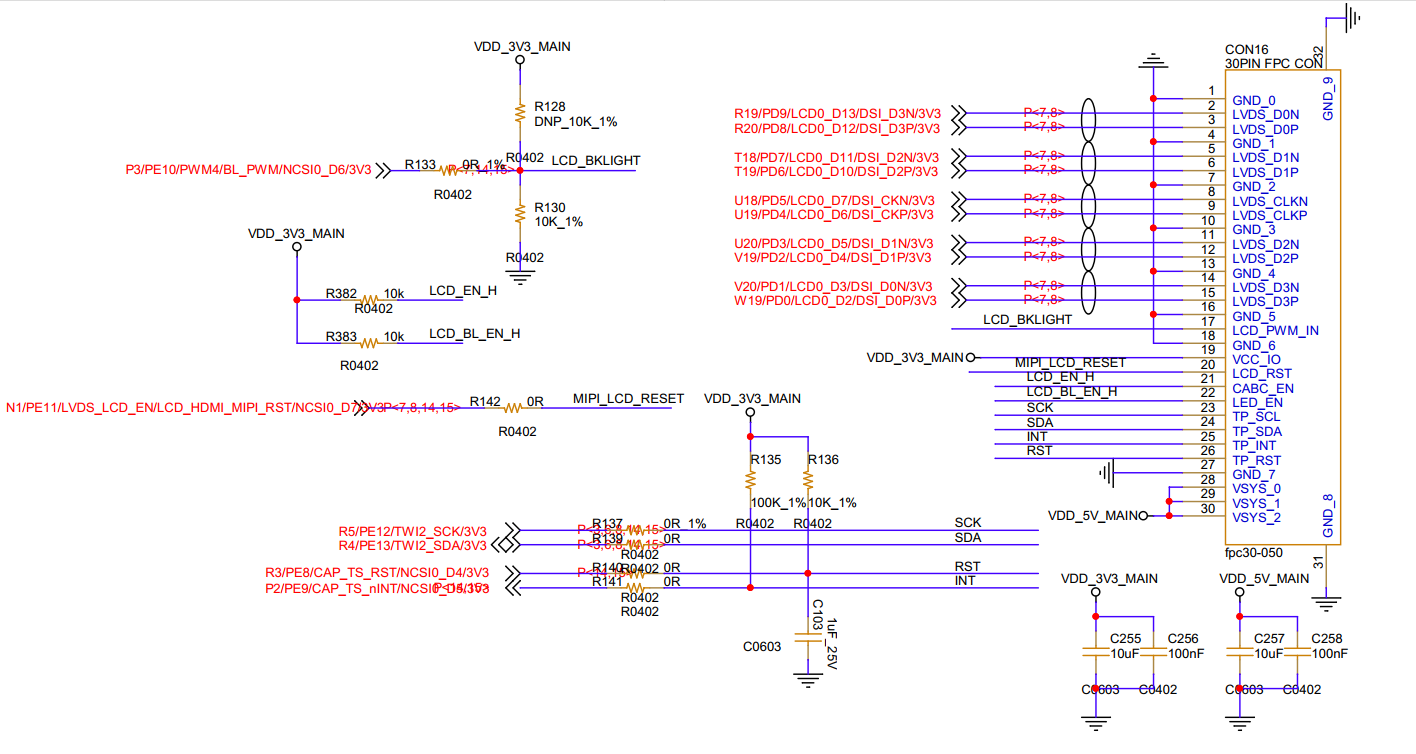

CON16 为 MIPI_DSI的接口，采用 30pin,间距为0.5mm的FPC 连接器。
设计要点：
（1）由于 LVDS0、 LVDS1 与 LCD0(RGB )引脚复用，同时 LVDS0 与 MIPI_DSI 引脚复用，并且 HDMI 由 MIPI_DSI 通过 LT8912B（U27）转换引出， 因此 MIPI_DSI、HDMI、 LVDS 、 RGB 接口仅能同时使用其中一个。

HDMI

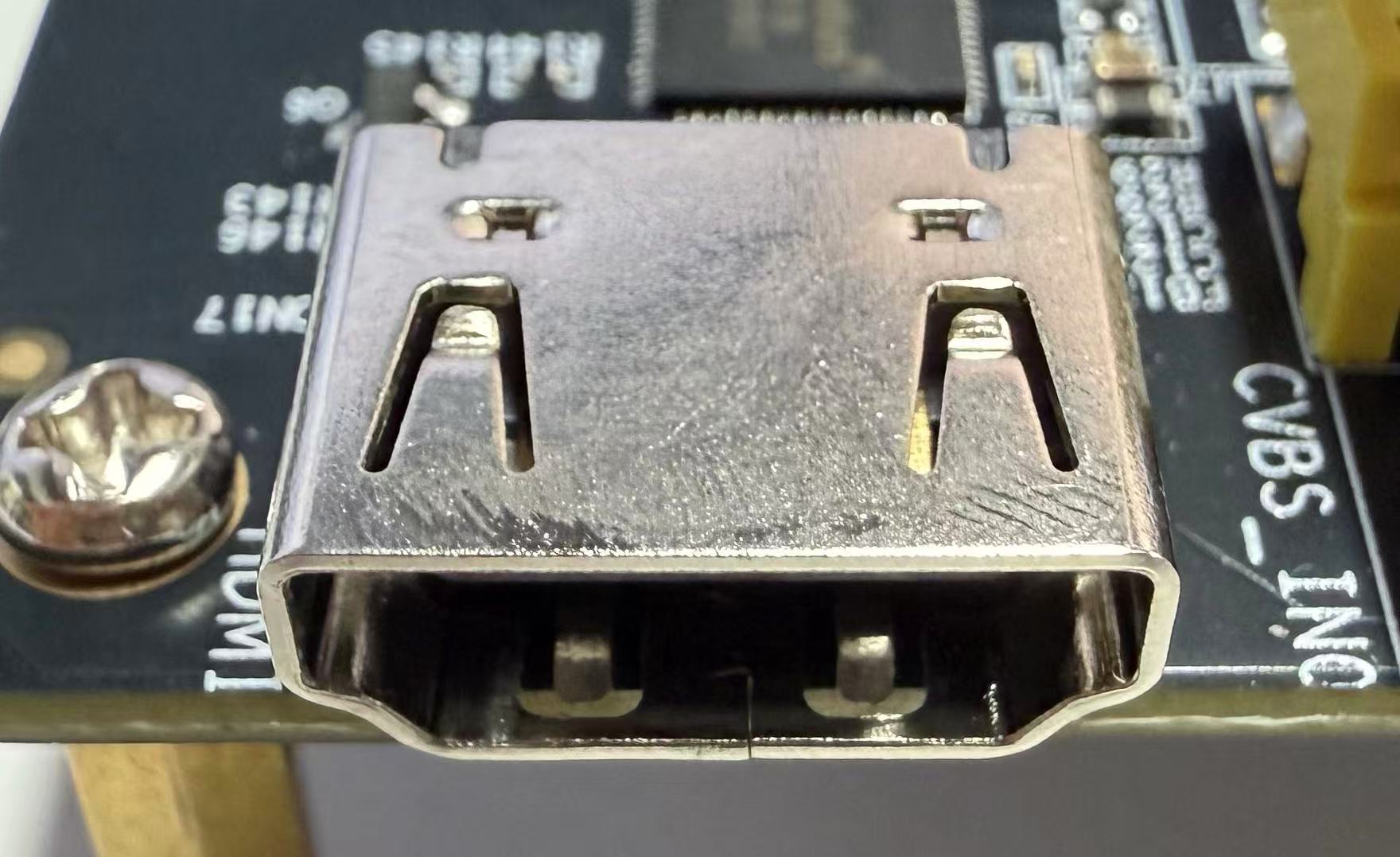

CON17 为 HDMI OUT 接口，由 MIPI DSI 通过 LT8912B（U27）转换引出，采用标准的HDMI 母座。
设计要点：
（1）由于 LVDS0、 LVDS1 与 LCD0(RGB )引脚复用，同时 LVDS0 与 MIPI_DSI 引脚复用，并且 HDMI 由 MIPI_DSI 通过 LT8912B（U27）转换引出， 因此 MIPI_DSI、HDMI、 LVDS 、 RGB 接口仅能同时使用其中一个。

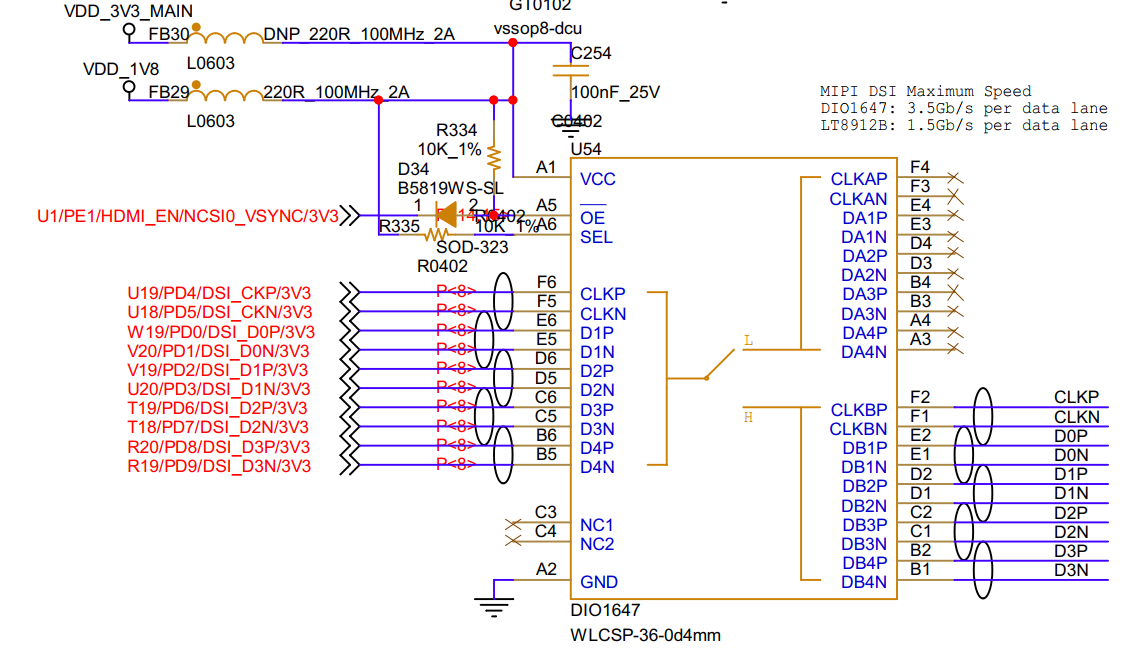

（2）LT8912B 芯片数据信号引脚最大输入电压为 2.2V，若采用 MIPI_DSI 转换HDMI 复用方案，可能会存在损坏 LT8912B 的风险，请使用模拟切换开关芯片 DI01647（仅供参考，输入引脚可承受最大电压大于 3.3V） 进行隔离。

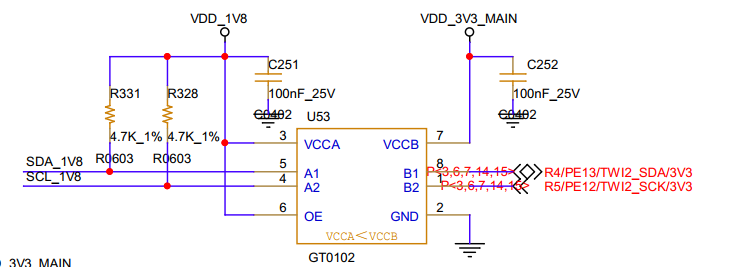

（3）要注意I2C电平是否匹配，可使用电平转换芯片进行连接。
（4）HDMI座子需加ESD防护器件

CVBS

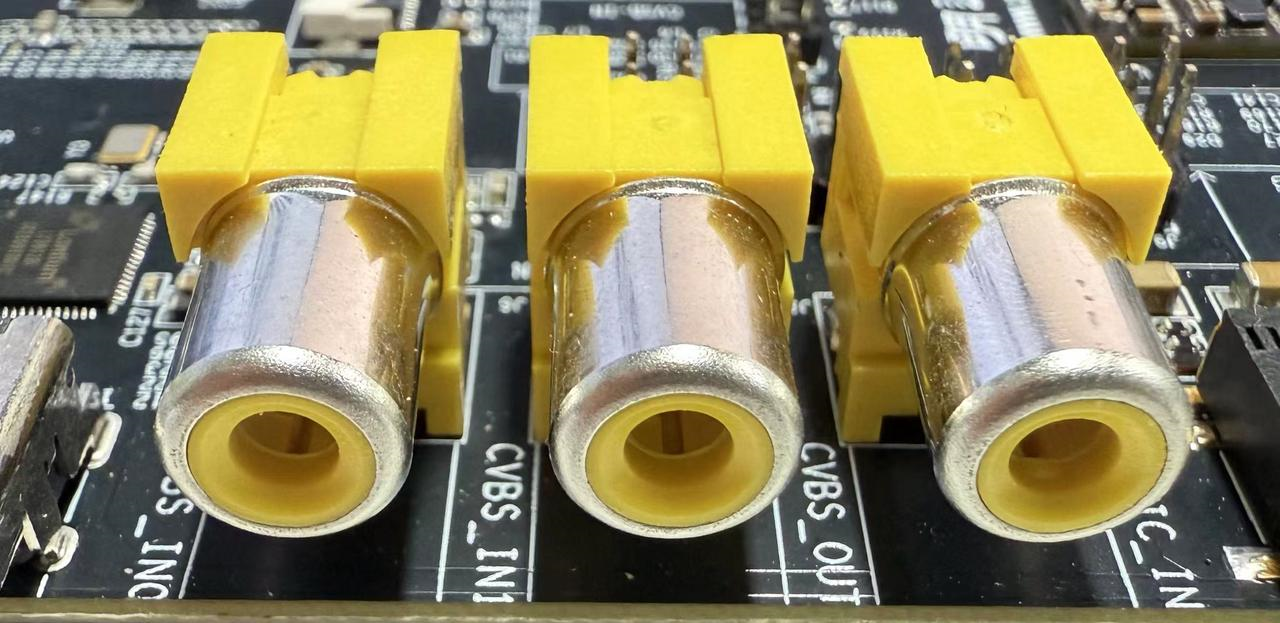

J8 为 CVBS OUT 接口，由 TVOUT0 引出。J6、J7 为 CVBS IN 接口，分别由 TVIN0、TVIN1 引出 。采用 RCA 莲花座。

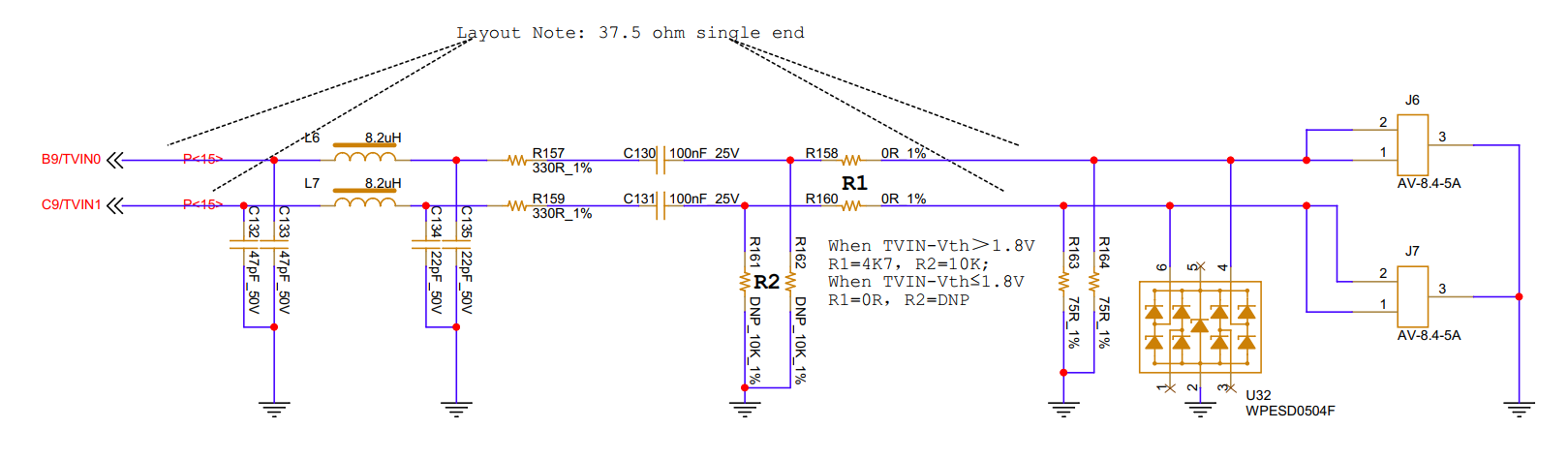

CVBS_IN

设计要点：
（1）需注意TVIN-Vth的电压，由它决定R1和R2的阻值，以及R2是否空贴
（2）CVBS_IN座子需加ESD防护器件

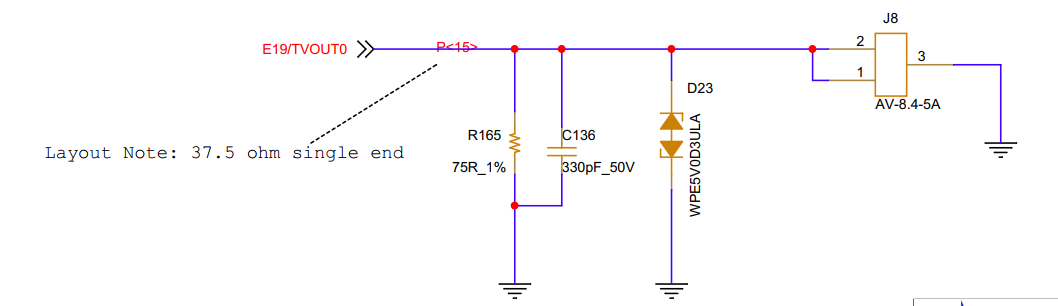

CVBS_OUT

设计要点：
（1）CVBS_OUT座子需加ESD防护器件

Audio

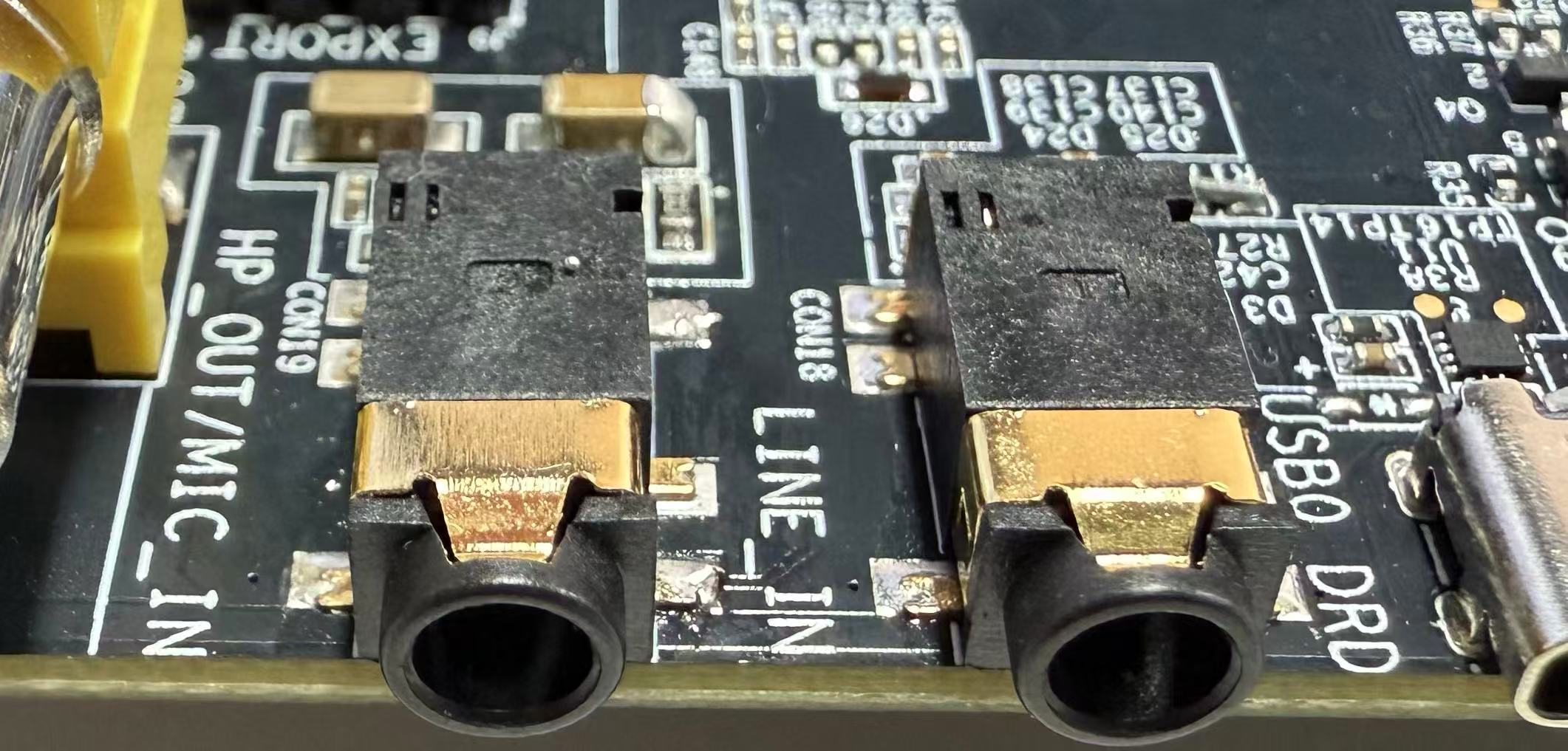

CON18 为 LINE_IN 音频接口， CON19 为 HP/MIC音频接口，均采用 4 节 3.5mm音频插座。

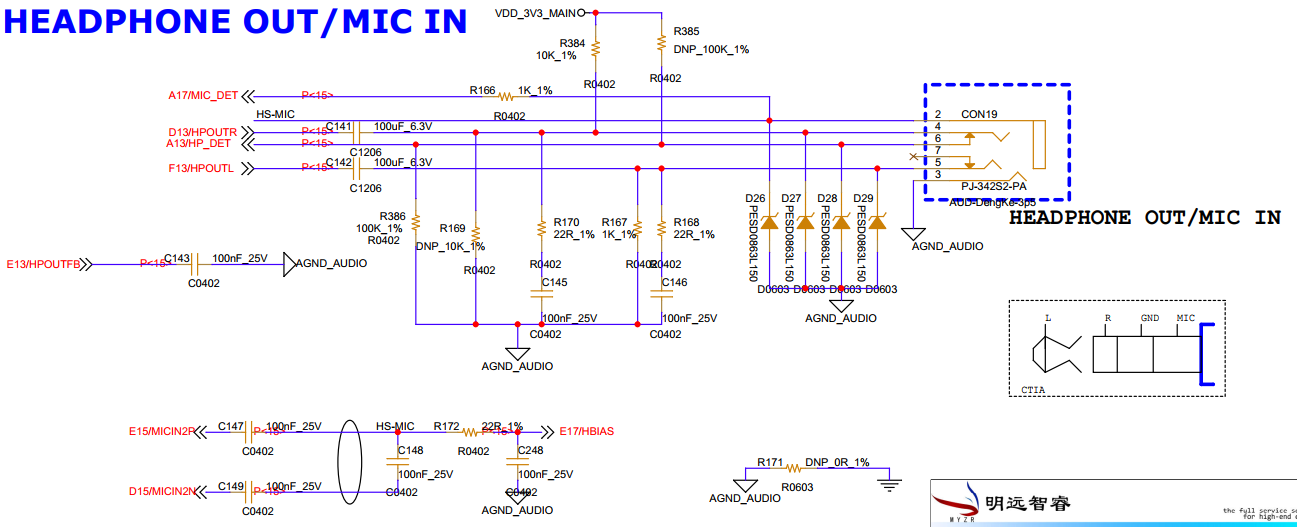

HP/MIC

设计要点：
（1）MIC是否有偏置电压
（2）插入引脚配置。实贴R384和R386，空贴R385和R169,则耳机拔出时HP_DET引脚为高电平，耳机插入时HP_DET引脚为低电平。实贴R385和R169，空贴R384和R386,则耳机拔出时HP_DET引脚为低电平，耳机插入时HP_DET引脚为高电平。注意不要让HP_DET引脚为浮空状态，导致引脚电平不稳定，容易受干扰，从而影响音频正常使用。
（3）音频座子处需加ESD防护器件

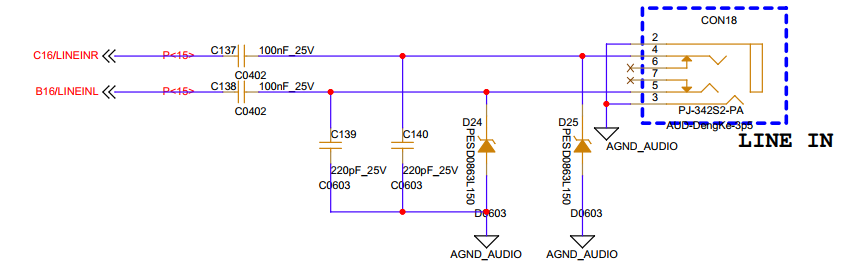

LINE IN

设计要点：
（1）音频座子处需加ESD防护器件

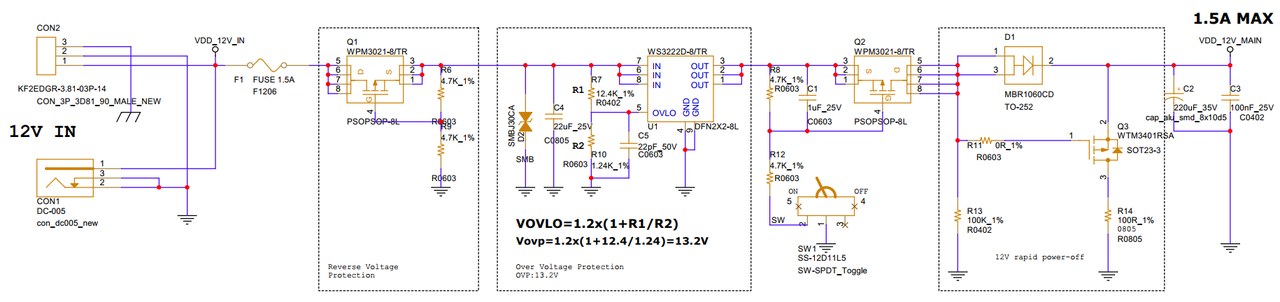

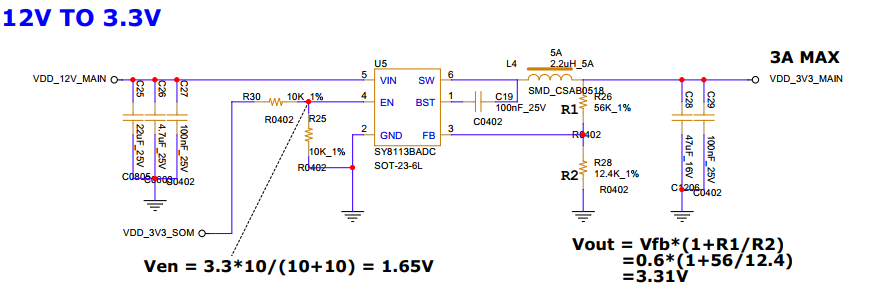

电源

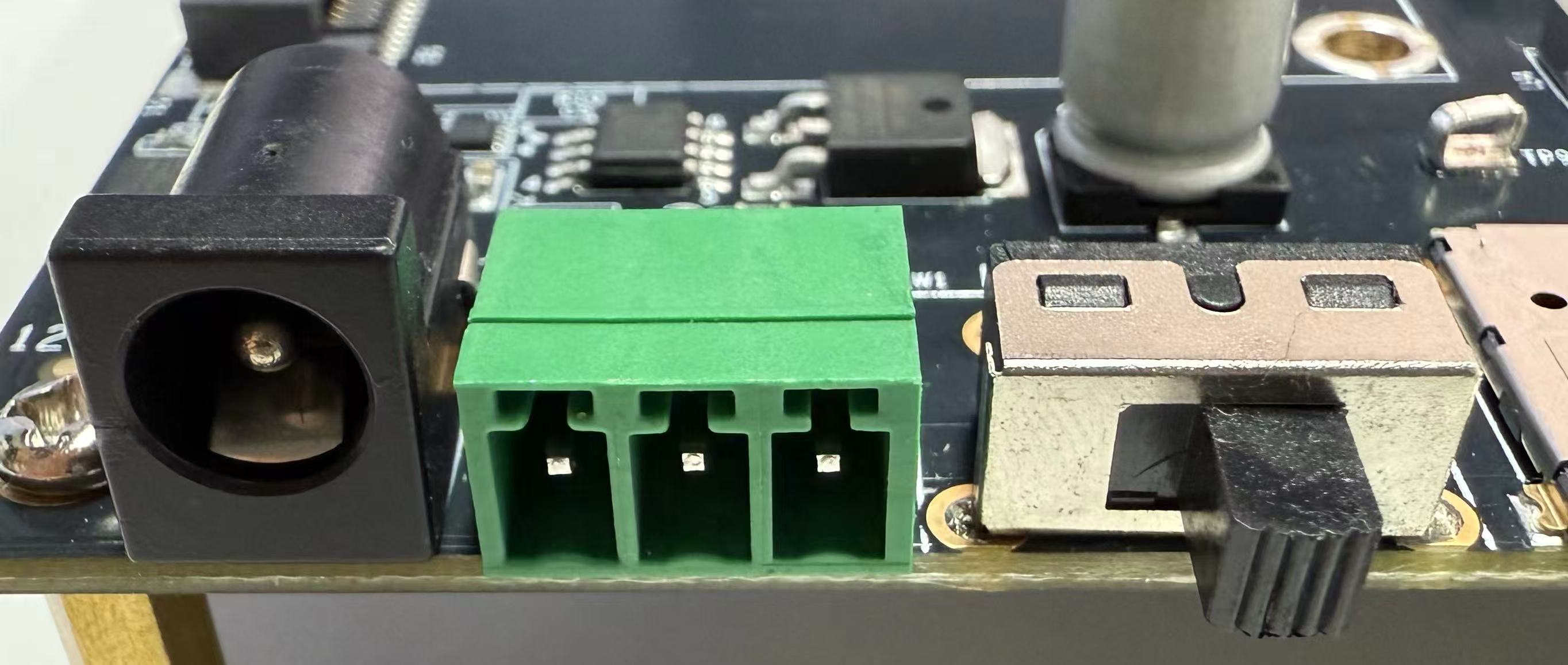

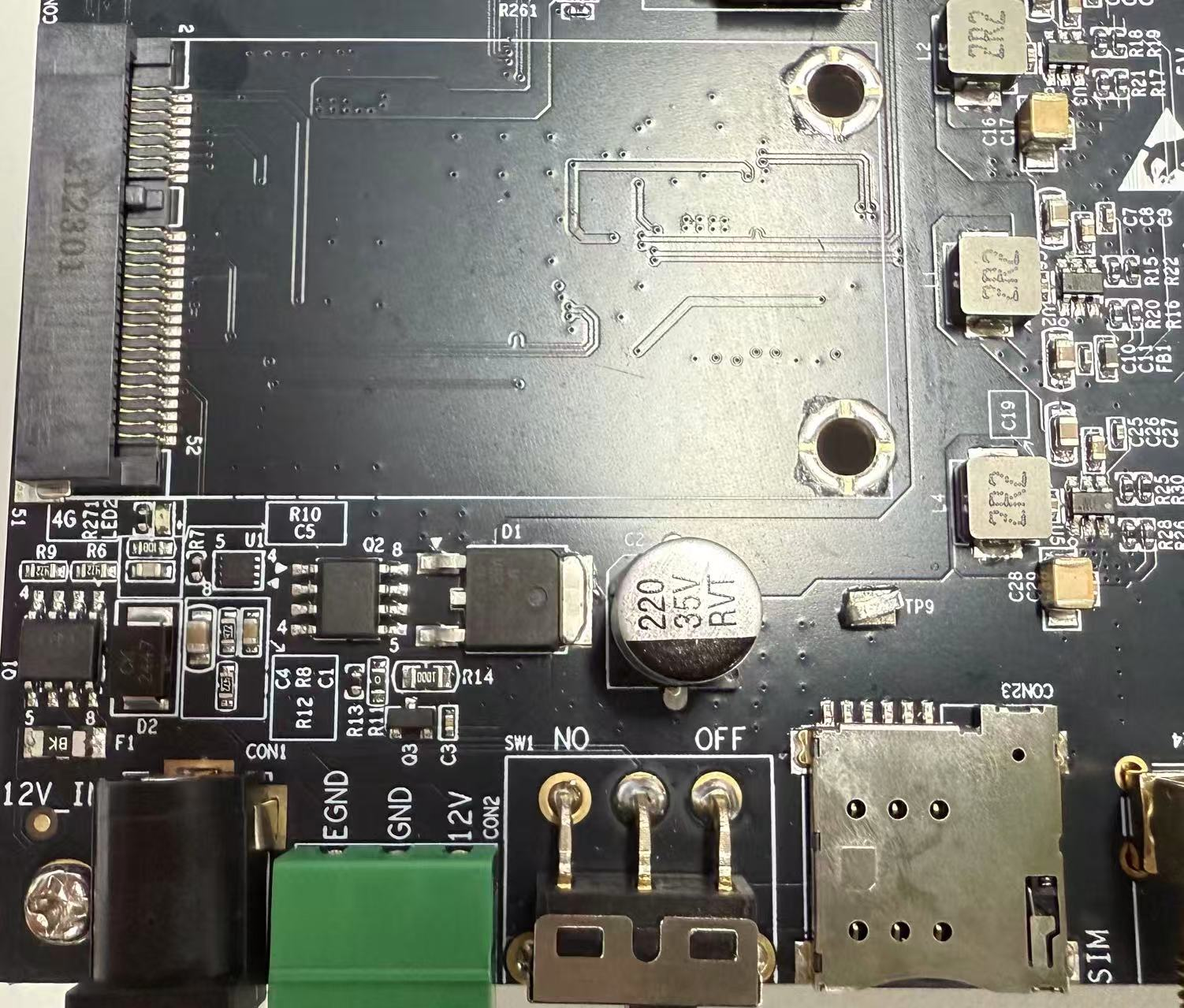

CON1 为采用 12V 直流输入 DC-005 电源接口，可接外径 5.5mm、内径 2.1mm 的电源插头。 CON2 为 12V 直流输入绿色凤凰端子，3pin 规格，间距 3.81mm。电源输入具备反接保护、过流过压保护功能。SW1 为电源拨动开关。
设计要点：

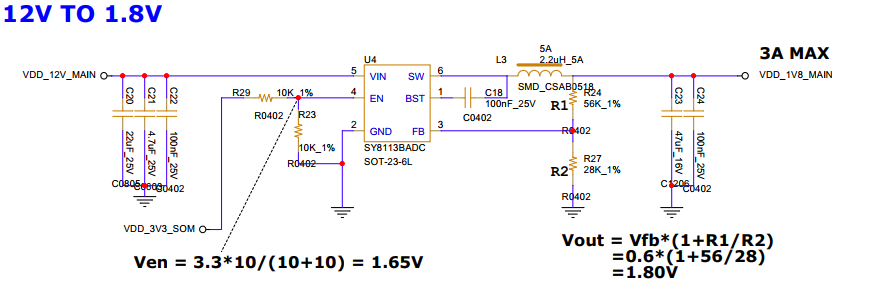

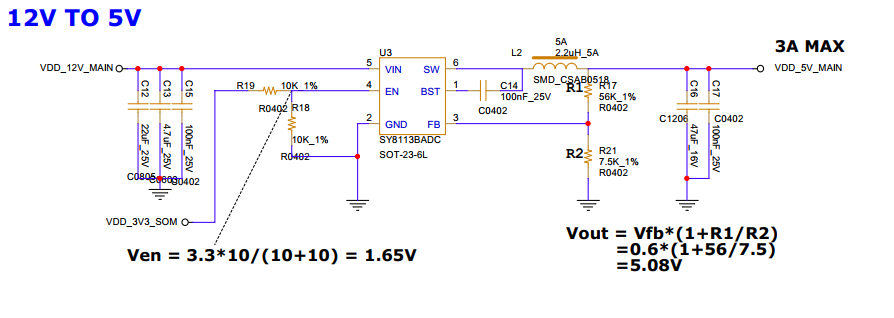

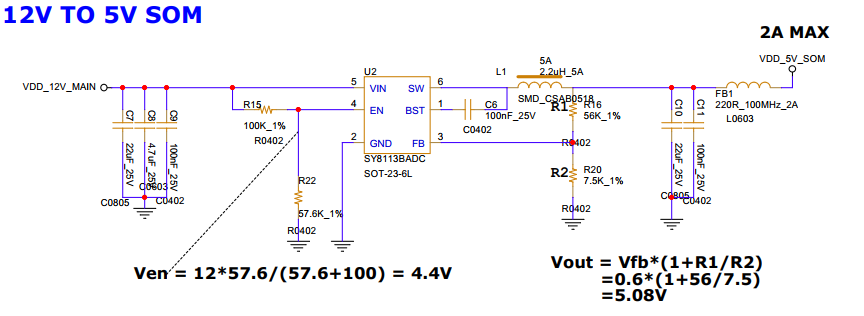

（1）VDD_12V_MAIN 通过 DC-DC 芯片输出 VDD_5V_SOM 供核心板使用，通过另外 3路 DC-DC 芯片输出 VDD_5V_MAIN、VDD_3V3_MAIN、VDD_1V8_MAIN 供评估底板外设使用。
（2）VDD_5V_SOM 在核心板内部未预留总电源输入的储能大电容，底板设计时请将大电容靠近 VDD_5V_SOM的焊盘位置 。
（3）M2/RESETn 为 CPU 的复位输入、输出引脚，其在 VDD_5V_SOM 电源输入 92.5ms后将拉高至高电平，若底板外设使用 M2/RESETn 作为系统复位信号，请注意电源上电时序设计。
（4）为使 VDD_5V_MAIN、VDD_3V3_MAIN、VDD_1V8_MAIN 满足系统上电、掉电时序要求，需使用核心板输出的 VDD_3V3_SOM来控制电源使能，使开发板的VDD_5V_MAIN、VDD_3V3_MAIN、VDD_1V8_MAIN 电源晚于核心板电源上电。
（5）注意加过流、过压、反向输入保护以及快速放电
（6）电源输入处需加TVS防护器件（D2）

PCB

PCB layout注意要点：
（1）确保电源线和地线在整个回路线宽足够，电源回流快。
（2）尽可能保证地平面的完整性，以及确保GND平面的连续性

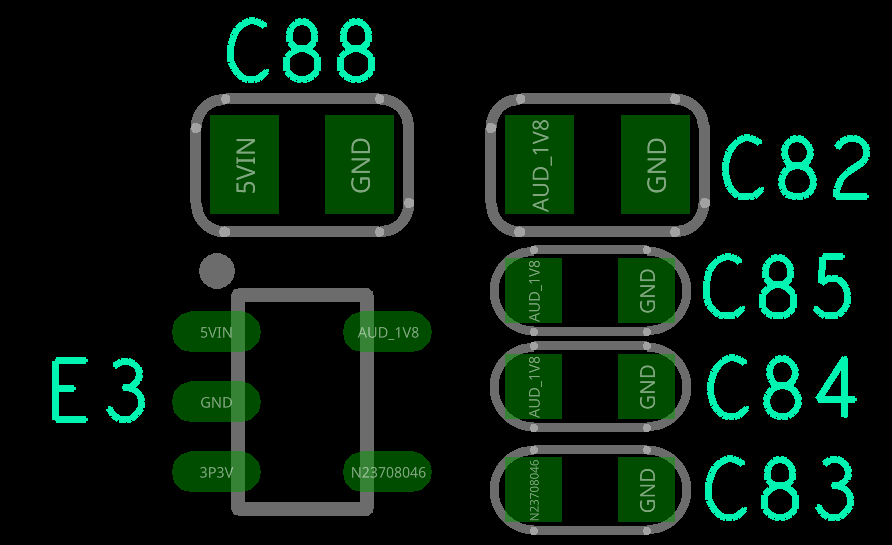

（3）电容要尽可能靠近芯片引脚，使回流更快。一般容值小的在前，大的在后
（4）数字地和模拟地要区分开

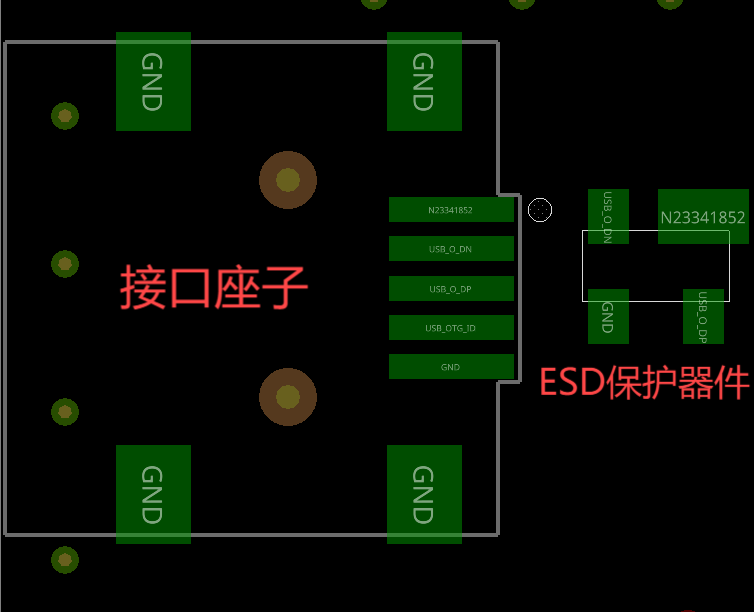

（5）ESD保护器件要尽可能靠近接口
（6）非屏蔽型电感需割铜，割到地平面。且下方不走线
（7）一体成型电感下方可铺地
（8）时钟和高速信号的布线应至少距离板的边缘250mil，距离开关电源电感、MOS 管至少500mil
（9）时钟要和完整的地平面相邻，必要时做包地处理
（10）晶振附近或者下方不要布其他信号线，晶振最好包地
（11）复位信号远离时钟线以及开关电源开关电路
（12）阻抗建议

信号分组

阻抗

精度

无特殊要求的单端信号

50Ω 单端

±10%

USB 差分信号

90Ω 差分

±10%

差分信号（包括 Ethernet，DSI，LVDS）

100Ω 差分

±10%

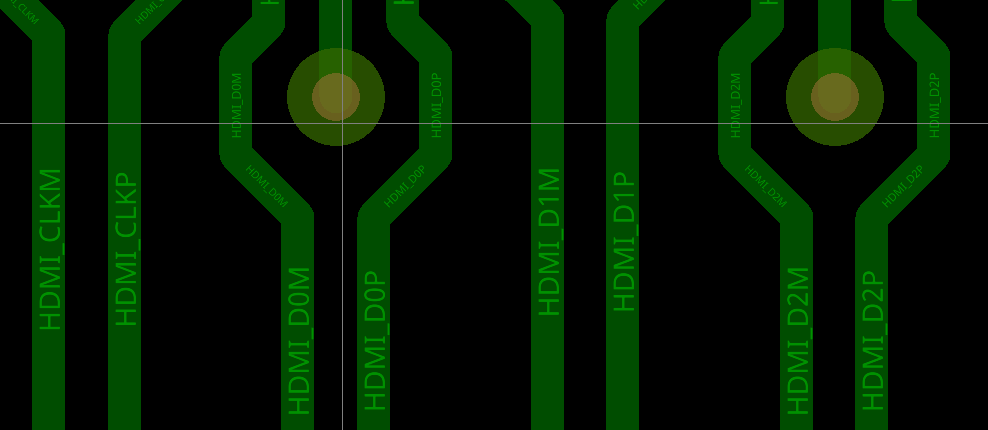

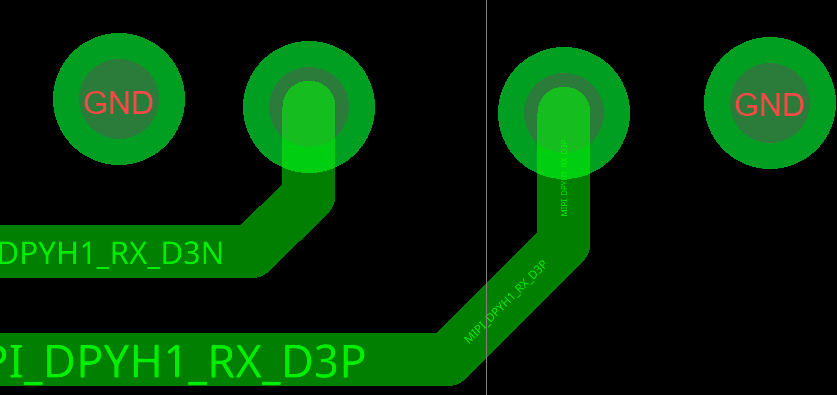

（13）高速差分信号

  • 避免走线阻抗不连续

  • 高速信号线之间如果距离太近，很容易产生串扰，尽可能增加走线之间的间距

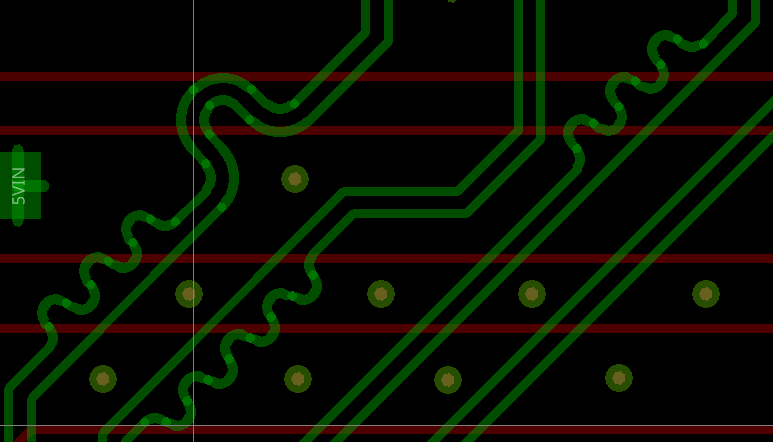

  • DP和DM走线要做等间距、等宽、等长，高速差分信号线对两信号线必须保证严格的时滞，否则很有可能通讯失败。故为了满足这一要求，可以通过蛇形线来实现等长，进而满足时滞要求

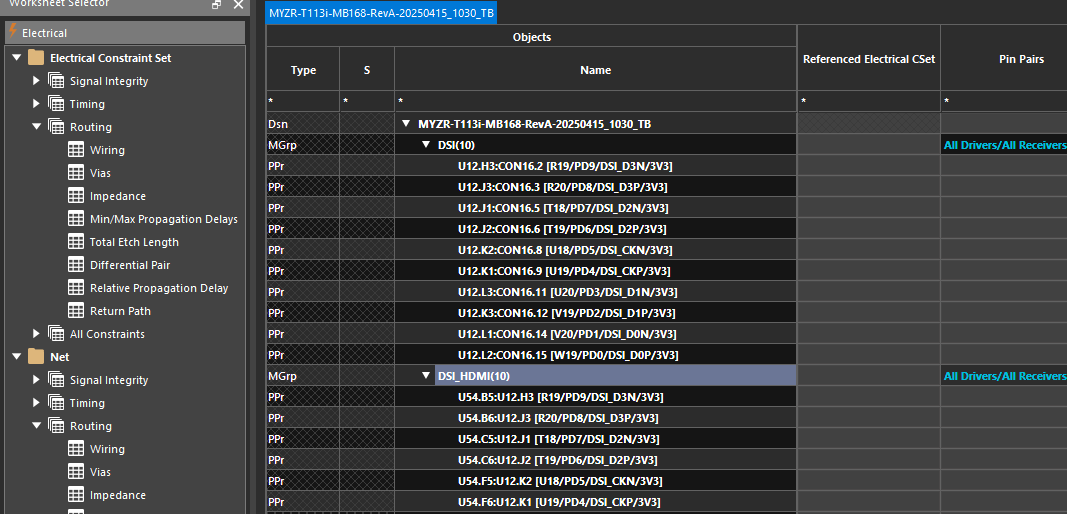

  • 当信号用于多个复用功能且需要做等长时，需建立信号的起始端到模块终端的Pin Pair，再用Pin Pair拉等长


  • 在差分线对内禁止布置过孔或者元器件


  • DP和DM走线不应穿过参考平面中的平面分裂或空隙

  • DP和DM走线不应与其他信号交叉。如果它们交叉，则将数字电源平面或地平面置于两者之间

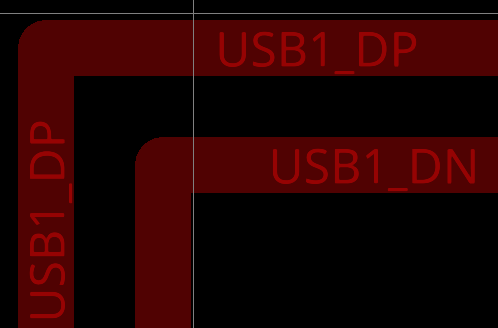

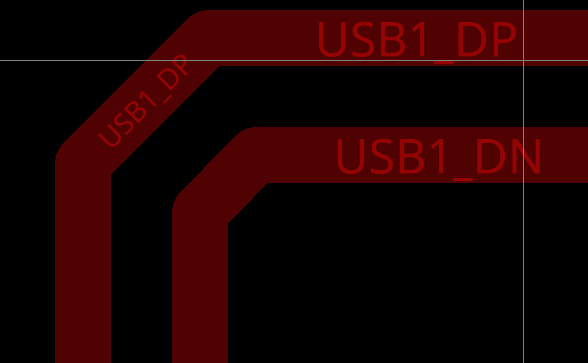

  • 尽量减少DP和DM走线弯曲的次数。但如果需要90°拐弯时，可以用两个45°代替


  • 为了防止噪声，尽量减少DP和DM走线的弯曲次数和过孔数量，并且这些信号线应布线在固态的GND参考平面上。DP和DM走线应该有相同数量的过孔。尽量避免过孔和层的变化。建议使用顶层或底层进行信号线布线

  • DP和DM不能靠近其他信号。特别要注意时钟和数据总线的噪声

  • DP和DM走线两侧最好由GND平面屏蔽


  • 将GND回路过孔与差分对过孔相邻


  • 返回路径应与地连续。就是返回路径通常通过地（GND）来实现。为了确保有效、稳定地回流，地线（GND）应该尽量保持连续，避免分裂或中断。

（14）USB 2.0

  • 芯片与连接器之间的USB高速信号走线应尽可能短

  • USB布线长度不宜过长，差分对内信号长度误差不超过0.12mm

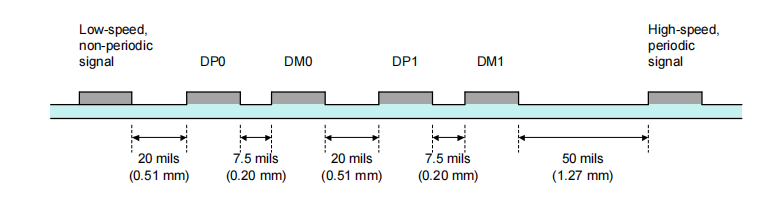

  • 与DP和DM并行的高速时钟和周期信号走线彼此之间的距离应至少为50mil （1.27 mm）

  • 低速和非周期信号走线之间的距离应至少为20mil （0.51 mm）

  • DP和DM（同对）走线之间的距离应至少为7.5 mils （0.2 mm）

  • DP和DM（差分对）走线间距不小于20mil (0.51 mm)

（15）Ethernet

  • MDIO总线上挂载多个PHY芯片时，使用串联方式，不要分叉布线

  • RGMII接口分为发送信号，接收信号和控制信号，各组阻抗控制在50Ω±10%

  • 发送信号和接收信号，布线长度不超过100mm，组内信号长度误差不超过2.54mm

  • MDI接口采用差分布线，阻抗100Ω±10%

  • MDI组内差分误差不超过0.12mm

  • 芯片内部DCDC连接的功率电感要靠近芯片保证回路最短，并且保证地回路的完整

  • 数据线上预留的串联电阻需要靠近源端放置

（16）CAN

  • CAN使用差分布线，预留120Ω终端电阻

  • 连接端口建议预留地信号

（17）485

  • 485使用差分布线，预留120Ω终端电阻

  • 485总线采用半双工模式传输，需要做收发控制

  • 连接端口建议预留地信号

（18）AUDIO

  • 音频信号为模拟信号，需要与数字信号进行隔离，必要时做包地处理，保证参考地的完整性

  • 模拟信号走线时线宽要尽量粗一些

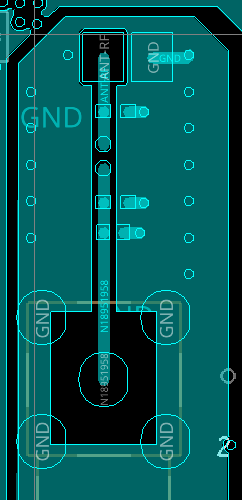

（19）WIFI

  • WIFI天线信号要包地

  • 走线宽度要粗一些。不能有90°或45°拐角，尽可能为直线，若需拐弯则用圆弧走线。

  • 信号线尽可能远离WIFI模块


调试

调试过程中遇到问题时一般的排查思路：
（1）检查焊接，看是否虚焊、连焊、漏焊、错焊等问题。特别是有分极性的器件，看摆位是否正确
（2）检查实物与PCB封装的引脚号是否对应
（3）查看芯片手册，检查原理，信号线连接是否正确，IO电平是否匹配。
（4）确认物料选型是否满足电路要求
（5）测电源电压、时钟、使能端以及需要接上拉或下拉电阻的引脚电压是否正确
（6）注意上电时序要求的芯片。有时候电压正常，可时序不满足要求，也会导致芯片不能正常工作
（7）检查PCB布线、布局是否合理。电源线和过孔大小是否满足电流要求，晶振、差分等重要信号对layout有着严格要求，也要注意
（8）测量引脚信号是否正常，记录信号波形
（9）确认引脚是否被复用
（10）查看物料是否损坏
调试时最好有多个板子做对比实验。出现问题时不能盲目的测电路，而要有依据，根据电路原理图来测。检测时可以从输入端到输出端，也可从输出端到输入端，但最好不要跳级测，因为可能会打乱思路，也会导致漏测等问题，最后不好分析错误。要记录测到的波形然后结合芯片手册分析问题
调试时要注意的问题：
（1）防止静电。拿板子前，碰一下金属物体，进行放电
（2）上电前对板子上的各个电源进行短路检测，以及检查电源电压是否正确，正负极是否连接正确
（3）BOOT模式是否正确
