MYZR-A40I-CB204 硬件介绍
MYZR-A40i_CB204视图

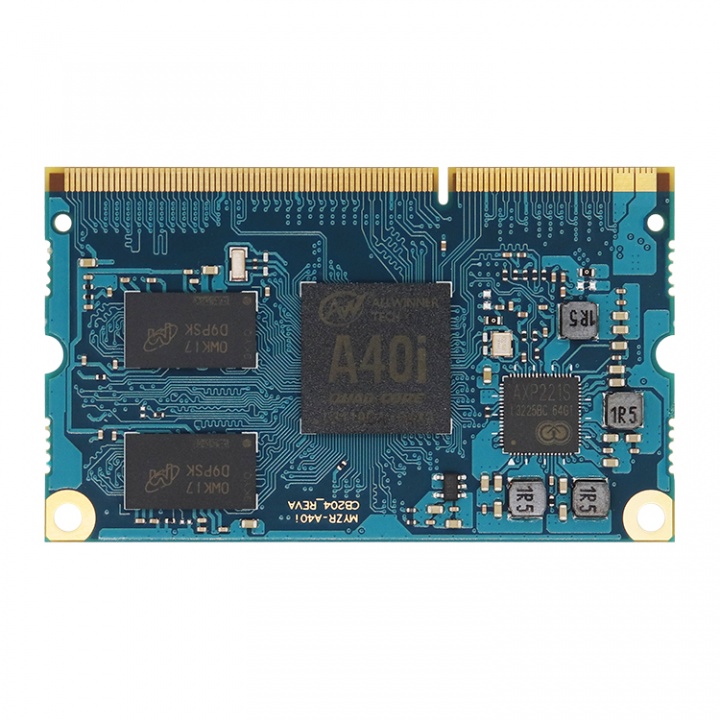

正面

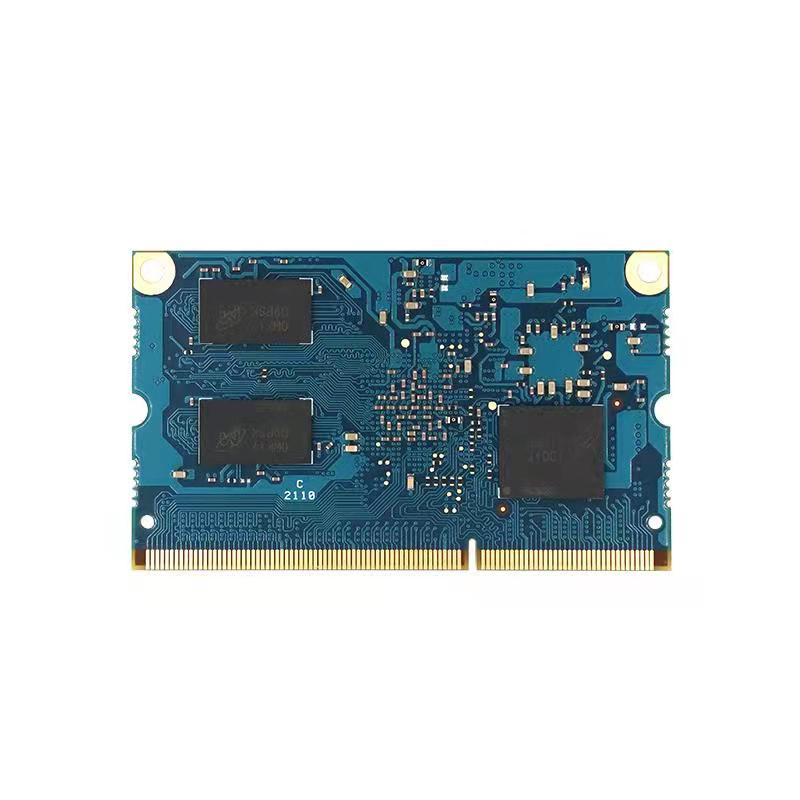

背面

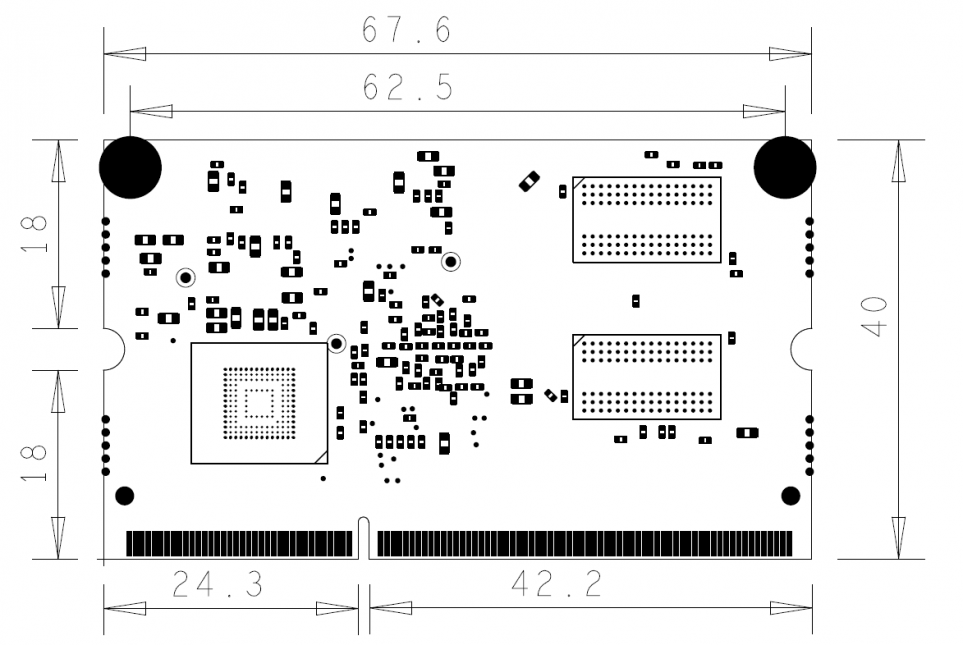

尺寸
MYZR-A40i_CB204参数
硬件配置
CPU |
Allwinner A40i |
工业，消费级 |
|---|---|---|
内存 |
DDR3L 1GB |
可扩展至2GB |
存储 |
8GB eMMC |
兼容至64GB |
供电电源
CPU 功耗
温度范围
工作温度
-40°C ~ 85°C
存储温度
操作系统支持
Linux
QT5
Ubuntu
Android7.1
主控平台详细参数
接口规格 |
最大可配置接口数 |
描述 |
|
通讯接口 |
Ethernet |
2 |
1路10/100/1000Mbps (默认接百兆网口)，1路10/100Mbps |
USB |
3 |
1路USB2.0 OTG，2路USB HOST，高达 480Mbit/s |
|
UART |
8 |
UART0默认做调试；UART1 8线串口；UART2/3为4线，其余皆为2线； 兼容16550 UARTs行业标准，支持5到8位的字长，一个可选的奇偶校验位以及1,1.5或2个停止位 |
|
I2C |
2 |
支持标准模式 (最高100kbit/s) 和快速模式 (最高400kbit/s) |
|
SPI |
3 |
全双工同步串行接口，每路独立SPI控制器，具有2个CS信号，可配置主/从模式，支持1线或2线模式 |
|
PWM |
8 |
支持 8个PWM通道中断输出 (4个PWM对)，捕抓输入，高达24/100MHz的输出频率，最小分辨率为1/65536 |
|
CIR |
2 |
用于消费者红外遥控器的灵活接收器，可编程FIFO阈值 |
|
KEYADC |
2 |
6bit分辨率，电压范围在0~2V间，支持模拟按键检测，支持单、正常和连续模式 |
|
Keypad |
1 |
最大可支持8*8矩阵键盘 |
|
JTAG |
1 |
||
外部存储接口 |
SDIO |
2 |
SD物理层规范V3.0，SDIO卡规范V2.0；1/4/位总线宽度 |
SATA |
1 |
支持SATA1.5Gb/s和SATA3.0Gb/s |
|
多媒体 |
LVDS |
2 |
“高达1080p@60fbs” |
RGB |
1 |
“高达1080p@60fbs” |
|
HDMI |
1 |
HDMI1.4 (带HDCP1.2)，高达1080p@60fbs |
|
MIPI DSI |
1 |
4通道，高达1080p@60fbs |
|
TVOUT |
2 |
“2通道CVBS输出” |
|
CSI（DVP接口） |
2 |
CSI0支持高达5M的静态捕获分辨率和高达1080p@30fps的视频捕获分辨率 CSI1支持高达5M的静态捕获分辨率和高达720p@30fps的视频捕获分辨率 |
|
TVIN |
2 |
2通道CVBS输入 |
|
I2S/PCM |
2 |
4通道，高达1080p@60fbs |
|
Audio Codec |
“1路差分PHONEOUT 输出，1路立体声耳机输出； |
||
2路单声道麦克风输入，1路立体声输入” |
管脚定义&详细功能说明
核心板管脚号 |
核心板管脚定义 |
CPU 管脚号 |
CPU管脚复用功能 |
管脚电压 |
1 |
5V_CORE |
ACIN0 |
5V |
|
2 |
PWRON |
PWRON |
3.3V |
|
3 |
5V_CORE |
ACIN1 |
5V |
|
4 |
KEYADC1 |
AA4 |
KEYADC1 |
3.3V |
5 |
5V_CORE |
ACIN2 |
5V |
|
6 |
KEYADC0 |
AD3 |
KEYADC0 |
3.3V |
7 |
5V_CORE |
ACIN3 |
5V |
|
8 |
VMIC |
AC3 |
VMIC |
3.3V |
9 |
GND |
GND0 |
— |
|
10 |
MICIN2 |
AD2 |
MICIN2 |
3.3V |
11 |
GND |
GND1 |
— |
|
12 |
MICIN1 |
AB3 |
MICIN1 |
3.3V |
13 |
GND |
GND2 |
— |
|
14 |
HP_OUTR |
AA1 |
HPOUTR |
3.3V |
15 |
GND |
GND3 |
— |
|
16 |
HP_OUTL |
AA2 |
HPOUTL |
3.3V |
17 |
SATA_CLKN |
AA7 |
SATA-CLKM |
3.3V |
18 |
LINE_INR |
AB2 |
LINEINR |
3.3V |
19 |
SATA_CLKP |
AB7 |
SATA-CLKP |
3.3V |
20 |
LINE_INL |
AA3 |
LINEINL |
3.3V |
21 |
SATA_RXP |
AA8 |
SATA-RXP |
3.3V |
22 |
PHONE_OUTN |
V5 |
PHONEOUTN |
3.3V |
23 |
SATA_RXN |
AB8 |
SATA-RXM |
3.3V |
24 |
PHONE_OUTP |
V6 |
PHONEOUTP |
3.3V |
25 |
SATA_TXP |
AA9 |
SATA-TXP |
3.3V |
26 |
GND |
GND10 |
— |
|
27 |
SATA_TXN |
AB9 |
SATA-TXM |
3.3V |
28 |
HDMI_SDA |
W9 |
HSDA |
3.3V |
29 |
GND |
GND4 |
— |
|
30 |
HDMI_SCL |
V9 |
HSCL |
3.3V |
31 |
HDMI_TXCP |
AD4 |
HTXCP |
3.3V |
32 |
HDMI_CEC |
V10 |
HCEC |
3.3V |
33 |
HDMI_TXCN |
AC4 |
HTXCN |
3.3V |
34 |
HDMI_HPD |
U11 |
HHPD |
3.3V |
35 |
HDMI_TX0P |
AD5 |
HTX0P |
3.3V |
36 |
FEL |
L7 |
FEL |
3.3V |
37 |
HDMI_TX0N |
AC5 |
HTX0N |
3.3V |
38 |
I2S_DI |
G19 |
PB12 |
3.3V |
I2S_DI |
||||
AC97_DI |
||||
SPDIF_DI |
||||
39 |
HDMI_TX1P |
AD6 |
HTX1P |
3.3V |
40 |
I2S_DO1 |
J22 |
PB9 |
3.3V |
I2S_DO1 |
||||
PWM6 |
||||
41 |
HDMI_TX1N |
AC6 |
HTX1N |
3.3V |
42 |
I2S_DO0 |
J21 |
PB8 |
3.3V |
I2S_DO0 |
||||
AC97_DO |
||||
43 |
HDMI_TX2P |
AD7 |
HTX2P |
3.3V |
44 |
I2S_DO3 |
J19 |
PB11 |
3.3V |
I2S_DO3 |
||||
45 |
HDMI_TX2N |
AC7 |
HTX2N |
3.3V |
46 |
I2S_LRCK |
J20 |
PB7 |
3.3V |
I2S_LRCK |
||||
AC97_SYNC |
||||
47 |
GND |
GND5 |
— |
|
48 |
I2S_MCLK |
K20 |
PB5 |
3.3V |
I2S_MCLK |
||||
AC97_MCLK |
||||
49 |
USB1_DP |
AD9 |
USB1-DP |
3.3V |
50 |
I2S_BCLK |
K21 |
PB6 |
3.3V |
I2S_BCLK |
||||
AC97_BCLK |
||||
51 |
USB1_DM |
AC9 |
USB1-DM |
3.3V |
52 |
I2S_DO2 |
J23 |
PB10 |
3.3V |
I2S_DO2 |
||||
PWM7 |
||||
53 |
USB0_DP |
AD8 |
USB0-DP |
3.3V |
54 |
GND |
GND11 |
— |
|
55 |
USB0_DM |
AC8 |
USB0-DM |
3.3V |
56 |
CSI_MCLK |
Y17 |
PE1 |
3.3V |
TS0_ERR |
||||
CSI0_MCLK |
||||
57 |
USB2_DP |
AB10 |
USB2-DP |
3.3V |
58 |
CSI_D7 |
AC20 |
PE11 |
3.3V |
TS0_D7 |
||||
CSI0_D7 |
||||
59 |
USB2_DM |
AA10 |
USB2-DM |
3.3V |
60 |
CSI_D5 |
AD20 |
PE9 |
3.03V |
TS0_D5 |
||||
CSI0_D5 |
||||
61 |
GND |
GND6 |
— |
|
62 |
CSI_D4 |
AD19 |
PE8 |
3.3V |
TS0_D4 |
||||
CSI0_D4 |
||||
63 |
BT_UART_TX |
AD22 |
PG6 |
3.3V |
TS1_D2 |
||||
CSI1_D2 |
||||
UART3_TX |
||||
CSI0_D10 |
||||
64 |
CSI_D3 |
AC19 |
PE7 |
3.3V |
TS0_D3 |
||||
CSI0_D3 |
||||
65 |
BT_UART_RX |
AD23 |
PG7 |
3.3V |
TS1_D3 |
||||
CSI1_D3 |
||||
UART3_RX |
||||
CSI0_D11 |
||||
66 |
CSI_D2 |
AB19 |
PE6 |
3.3V |
TS0_D2 |
||||
CSI0_D2 |
||||
67 |
BT_UART_CTS |
AC23 |
PG8 |
3.3V |
TS1_D4 |
||||
CSI1_D4 |
||||
UART3_RTS |
||||
CSI0_D12 |
||||
68 |
CSI_D6 |
AB20 |
PE10 |
3.3V |
TS0_D6 |
||||
CSI0_D6 |
||||
69 |
BT_UART_RTS |
AC24 |
PG9 |
3.3V |
TS1_D5 |
||||
CSI1_D5 |
||||
UART3_CTS |
||||
CSI0_D13 |
||||
BIST_RESULT0 |
||||
70 |
CSI_D1 |
AA19 |
PE5 |
3.3V |
TS0_D1 |
||||
CSI0_D1 |
||||
71 |
WL_SDIO_D1 |
AC21 |
PG3 |
3.3V |
TS1_DVLD |
||||
CSI1_VSYNC |
||||
SDC1_D1 |
||||
72 |
CSI_D0 |
Y19 |
PE4 |
3.3V |
TS0_D0 |
||||
CSI0_D0 |
||||
73 |
WL_SDIO_D3 |
AC22 |
PG5 |
3.3V |
TS1_D1 |
||||
CSI1_D1 |
||||
SDC1_D3 |
||||
CSI0_D9 |
||||
74 |
CSI_PCLK |
AA17 |
PE0 |
3.3V |
TS0_CLK |
||||
CSI0_PCLK |
||||
75 |
WL_SDIO_D0 |
AB21 |
PG2 |
3.3V |
TS1_SYNC |
||||
CSI1_HSYNC |
||||
SDC1_D0 |
||||
76 |
CSI_HSYNC |
W17 |
PE2 |
3.3V |
TS0_SYNC |
||||
CSI0_HSYNC |
||||
77 |
WL_SDIO_D2 |
AB22 |
PG4 |
3.3V |
TS1_D0 |
||||
CSI1_D0 |
||||
SDC1_D2 |
||||
CSI0_D8 |
||||
78 |
CSI_VSYNC |
W19 |
PE3 |
3.3V |
TS0_DVLD |
||||
CSI0_VSYNC |
||||
79 |
WL_SDIO_CMD |
AA20 |
PG0 |
3.3V |
TS1_CLK |
||||
CSI1_PCLK |
||||
SDC1_CMD |
||||
80 |
GND |
GND12 |
— |
|
81 |
WL_SDIO_CLK |
Y20 |
PG1 |
3.3V |
TS1_ERR |
||||
CSI1_MLCK |
||||
SDC1_CLK |
||||
82 |
GMAC_TXER |
R20 |
PA17 |
3.3V |
ETXERR |
||||
CAN_RX |
||||
UART1_RING |
||||
GNULL |
||||
ETXERR |
||||
I2S1_DI |
||||
83 |
UART4_TX |
AB23 |
PG10 |
3.3V |
TS1_D6 |
||||
CSI1_D6 |
||||
UART4_TX |
||||
CSI0_D14 |
||||
BIST_RESULT1 |
||||
84 |
GMAC_TXD0 |
N24 |
PA7 |
3.3V |
ETXD0 |
||||
SPI3_MOSI |
||||
GTXD0 |
||||
85 |
UART4_RX |
AB24 |
PG11 |
3.3V |
TS1_D7 |
||||
CSI1_D7 |
||||
UART4_RX |
||||
CSI0_D15 |
||||
86 |
GMAC_TXEN |
P23 |
PA13 |
3.3V |
ETXEN |
||||
UART6_RX |
||||
UART1_CTS |
||||
GTXCTL |
||||
ETXEN |
||||
87 |
GND |
GND7 |
— |
|
88 |
GMAC_TXD1 |
M24 |
PA6 |
3.3V |
ETXD1 |
||||
SPI3_CLK |
||||
GTXD1 |
||||
89 |
SPI0_CS0 |
V23 |
PI10 |
3.3V |
SPI0_CS0 |
||||
UART5_TX |
||||
EINT22 |
||||
90 |
GMAC_TXCLK |
P22 |
PA14 |
3.3V |
ETXCK |
||||
UART7_TX |
||||
UART1_DTR |
||||
GNULL |
||||
ETXCK |
||||
I2S1_BCLK |
||||
91 |
SPI0_CLK |
V24 |
PI11 |
3.3V |
SPI0_CLK |
||||
UART5_RX |
||||
EINT23 |
||||
92 |
GMAC_TXD2 |
M20 |
PA5 |
3.3V |
ETXD2 |
||||
SPI3_CS0 |
||||
GTXD2 |
||||
93 |
USB0-DRVVBUS |
V21 |
PI13 |
3.3V |
SPI0_MISO |
||||
UART6_RX |
||||
CLK_OUT_B |
||||
EINT25 |
||||
94 |
GMAC_TXD3 |
M21 |
PA4 |
3.3V |
ETXD3 |
||||
SPI1_CS1 |
||||
GTXD3 |
||||
95 |
SPI0_CS1 |
U23 |
PI14 |
3.3V |
SPI0_CS1 |
||||
PS2_SCK1 |
||||
TCLKIN0 |
||||
EINT26a |
||||
96 |
GMAC_MDIO |
N19 |
PA12 |
3.3V |
EMDIO |
||||
UART6_TX |
||||
UART1_RTS |
||||
GMDIO |
||||
97 |
AP-CK32KO |
U18 |
PI12 |
3.3V |
SPI0_MOSI |
||||
UART6_TX |
||||
CLK_OUT_A |
||||
EINT24 |
||||
98 |
GMAC_MDC |
N20 |
PA11 |
3.3V |
EMDC |
||||
UART1_RX |
||||
GMDC |
||||
99 |
SPI1_CS1 |
U22 |
PI15 |
3.3V |
SPI1_CS1 |
||||
PS2_SDA1 |
||||
TCLKIN1 |
||||
EINT27 |
||||
100 |
GMAC_COL |
R21 |
PA16 |
3.3V |
ECOL |
||||
CAN_TX |
||||
UART1_DCD |
||||
GCLKIN |
||||
ECOL |
||||
I2S1_DO |
||||
101 |
SPI1_CS0 |
T19 |
PI16 |
3.3V |
SPI1_CS0 |
||||
UART2_RTS |
||||
EINT28 |
||||
102 |
GMAC_CRS |
R22 |
PA15 |
3.3V |
ECRS |
||||
UART7_RX |
||||
UART1_DSR |
||||
GTXCK |
||||
ECRS |
||||
I2S1_LRCK |
||||
103 |
SPI1_MISO |
T22 |
PI19 |
3.3V |
SPI1_MISO |
||||
UART2_RX |
||||
EINT31 |
||||
104 |
GMAC_RXDV |
N21 |
PA10 |
3.3V |
ERXDV |
||||
UART1_TX |
||||
GRXCTL |
||||
RXDV |
||||
105 |
SPI1_CLK |
T23 |
PI17 |
3.3V |
SPI1_CLK |
||||
UART2_CTS |
||||
EINT29 |
||||
106 |
GMAC_RXD2 |
M19 |
PA1 |
3.3V |
ERXD2 |
||||
SPI1_CLK |
||||
UART2_CTS |
||||
GRXD2 |
||||
107 |
SPI1_MOSI |
T24 |
PI18 |
3.3V |
SPI1_MOSI |
||||
UART2_TX |
||||
EINT30 |
||||
108 |
GMAC_CLK |
N23 |
PA8 |
3.3V |
ERXCK |
||||
SPI3_MISO |
||||
GRXCK |
||||
109 |
SDC0_CMD |
AA13 |
PF3 |
3.3V |
SDC0_CMD |
||||
JTAG_DO1 |
||||
110 |
GMAC_RXER |
N22 |
PA9 |
3.3V |
ERXERR |
||||
SPI3_CS1 |
||||
GNULL |
||||
ERXERR |
||||
I2S1_MCLK |
||||
111 |
SDC0_D1 |
AA11 |
PF0 |
3.3V |
SDC0_D1 |
||||
JTAG_MS1 |
||||
112 |
GMAC_RXD1 |
M23 |
PA2 |
3.3V |
ERXD1 |
||||
SPI1_MOSI |
||||
UART2_TX |
||||
GRXD1 |
||||
113 |
SDC0_D3 |
Y13 |
PF4 |
3.3V |
SDC0_D3 |
||||
UART0_RX |
||||
114 |
GMAC_RXD3 |
L23 |
PA0 |
3.3V |
ERXD3 |
||||
SPI1_CS0 |
||||
UART2_RTS |
||||
GRXD3 |
||||
115 |
SDC0_D2 |
W13 |
PF5 |
3.3V |
SDC0_D2 |
||||
JTAG_CK1 |
||||
116 |
GMAC_RXD0 |
M22 |
PA3 |
3.3V |
ERXD0 |
||||
SPI1_MISO |
||||
UART2_RX |
||||
GRXD0 |
||||
117 |
SDC0_D0 |
Y11 |
PF1 |
3.3V |
SDC0_D0 |
||||
JTAG_DI1 |
||||
118 |
GND |
GND13 |
— |
|
119 |
SDC0_CLK |
W11 |
PF2 |
3.3V |
SDC0_CLK |
||||
UART0_TX |
||||
120 |
I2C1_SDA |
G24 |
PB19 |
3.3V |
TWI1_SDA |
||||
121 |
GND |
GND8 |
— |
|
122 |
I2C1_SCK |
G23 |
PB18 |
3.3V |
TWI1_SCK |
||||
123 |
DSI_D2N |
J4 |
DSI-D2N |
3.3V |
124 |
I2C2_SCK |
F24 |
PB20 |
3.3V |
TWI2_SCK |
||||
PWM4 |
||||
125 |
DSI_D2P |
J3 |
DSI-D2P |
3.3V |
126 |
I2C2_SDA |
F21 |
PB21 |
3.3V |
TWI2_SDA |
||||
PWM5 |
||||
127 |
DSI_D3N |
K4 |
DSI-D3N |
3.3V |
128 |
AP-RESET# |
R24 |
RESET |
3.3V |
129 |
DSI_D3P |
K3 |
DSI-D3P |
3.3V |
130 |
UART7_RX |
R23 |
PI21 |
3.3V |
PS2_SDA0 |
||||
UART7_RX |
||||
HSDA |
||||
PWM3 |
||||
131 |
DSI_CKN |
L2 |
DSI-CKN |
3.3V |
132 |
UART7_TX |
T21 |
PI20 |
3.3V |
PS2_SCK0 |
||||
UART7_TX |
||||
HSCL |
||||
PWM2 |
||||
133 |
DSI_CKP |
L1 |
DSI-CKP |
3.3V |
134 |
PWM1 |
K24 |
PB3 |
3.3V |
PWM1 |
||||
SPDIF_MCLK |
||||
STANBYWFI |
||||
135 |
DSI_D0N |
J2 |
DSI-D0N |
3.3V |
136 |
PWM0 |
K23 |
PB2 |
3.3V |
PWM0 |
||||
137 |
DSI_D0P |
J1 |
DSI-D0P |
3.3V |
138 |
IR0_RX |
J24 |
PB4 |
3.3V |
IR0_RX |
||||
139 |
DSI_D1N |
K2 |
DSI-D1N |
3.3V |
140 |
TVIN0 |
W2 |
TVIN0 |
3.3V |
141 |
DSI_D1P |
K1 |
DSI-D1P |
3.3V |
142 |
TVIN1 |
Y1 |
TVIN1 |
3.3V |
143 |
UART0_TX |
F22 |
PB22 |
3.3V |
UART0_TX |
||||
144 |
TVOUT0 |
V1 |
TVOUT0 |
3.3V |
145 |
UART0_RX |
F23 |
PB23 |
3.3V |
UART0_RX |
||||
IR1_RX |
||||
146 |
TVOUT1 |
V2 |
TVOUT1 |
3.3V |
147 |
GND |
GND9 |
— |
|
148 |
GND |
GND14 |
— |
|
149 |
LCD1_D10 |
A22 |
PH10 |
3.3V |
LCD1_D10 |
||||
ERXD1 |
||||
KP_IN2 |
||||
MS_D2 |
||||
EINT10 |
||||
CSI1_D10 |
||||
150 |
LCD_D13 |
M4 |
PD13 |
3.3V |
LCD0_D13 |
||||
LVDS1_VN1 |
||||
151 |
TOUCH_INT |
A21 |
PH15 |
3.3V |
LCD1_D15 |
||||
ETXD2 |
||||
KP_IN5 |
||||
SMC_VPPPP |
||||
EINT15 |
||||
CSI1_D15 |
||||
152 |
LCD_D12 |
L3 |
PD12 |
3.3V |
LCD0_D12 |
||||
LVDS1_VP1 |
||||
153 |
TOUCH_RST |
B21 |
PH14 |
3.3V |
LCD1_D14 |
||||
ETXD3 |
||||
KP_IN4 |
||||
SMC_VPPEN |
||||
EINT14 |
||||
CSI1_D14 |
||||
154 |
LCD_D11 |
L4 |
PD11 |
3.3V |
LCD0_D11 |
||||
LVDS1_VN0 |
||||
155 |
UART5_TX |
B24 |
PH6 |
3.3V |
LCD1_D6 |
||||
UART5_TX |
||||
MS_BS |
||||
EINT6 |
||||
CSI1_D6 |
||||
156 |
LCD_D10 |
L5 |
PD10 |
3.3V |
LCD0_D10 |
||||
LVDS1_VP0 |
||||
157 |
WL_WAKE_AP |
A23 |
PH9 |
3.3V |
LCD1_D9 |
||||
ERXD2 |
||||
KP_IN1 |
||||
MS_D1 |
||||
EINT9 |
||||
CSI1_D9 |
||||
158 |
LCD_D14 |
N3 |
PD14 |
3.3V |
LCD0_D14 |
||||
LVDS1_VP2 |
||||
159 |
LCD1_D2 |
D24 |
PH2 |
3.3V |
LCD1_D2 |
||||
UART3_RTS |
||||
EINT2 |
||||
CSI1_D2 |
||||
160 |
LCD_D15 |
N4 |
PD15 |
3.3V |
LCD0_D15 |
||||
LVDS1_VN2 |
||||
161 |
LCD1_D0 |
D23 |
PH0 |
3.3V |
LCD1_D0 |
||||
UART3_TX |
||||
EINT0 |
||||
CSI1_D0 |
||||
162 |
LCD_D17 |
P4 |
PD17 |
3.3V |
LCD0_D17 |
||||
LVDS1_VNC |
||||
163 |
LCD1_D1 |
E23 |
PH1 |
3.3V |
LCD1_D1 |
||||
UART3_RX |
||||
EINT1 |
||||
CSI1_D1 |
||||
164 |
LCD_D16 |
P5 |
PD16 |
3.3V |
LCD0_D16 |
||||
LVDS1_VPC |
||||
165 |
LCD1_D13 |
C22 |
PH13 |
3.3V |
LCD1_D13 |
||||
PS2_SDA1 |
||||
SMC_RST |
||||
EINT13 |
||||
CSI1_D13 |
||||
166 |
LCD_D19 |
R4 |
PD19 |
3.3V |
LCD0_D19 |
||||
LVDS1_VN3 |
||||
167 |
LCD1_D3 |
E22 |
PH3 |
3.3V |
LCD1_D3 |
||||
UART3_CTS |
||||
EINT3 |
||||
CSI1_D3 |
||||
168 |
LCD_D18 |
R5 |
PD18 |
3.3V |
LCD0_D18 |
||||
LVDS1_VP3 |
||||
169 |
BT_REG_ON |
D22 |
PH12 |
3.3V |
LCD1_D12 |
||||
PS2_SCK1 |
||||
EINT12 |
||||
CSI1_D12 |
||||
170 |
LCD_D6 |
R1 |
PD6 |
3.3V |
LCD0_D6 |
||||
LVDS0_VPC |
||||
171 |
WL_REG_ON |
C23 |
PH4 |
3.3V |
LCD1_D4 |
||||
UART4_TX |
||||
EINT4 |
||||
CSI1_D4 |
||||
172 |
LCD_D7 |
P3 |
PD7 |
3.3V |
LCD0_D7 |
||||
LVDS0_VNC |
||||
173 |
LCD1_D5 |
C24 |
PH5 |
3.3V |
LCD1_D5 |
||||
UART4_RX |
||||
EINT5 |
||||
CSI1_D5 |
||||
174 |
LCD_D4 |
P1 |
PD4 |
3.3V |
LCD0_D4 |
||||
LVDS0_VP2 |
||||
175 |
LCD1_CLK |
B18 |
PH24 |
3.3V |
LCD1_CLK |
||||
ETXCK |
||||
KP_OUT4 |
||||
SDC1_D0 |
||||
CSI1_PCLK |
||||
176 |
LCD_D5 |
P2 |
PD5 |
3.3V |
LCD0_D5 |
||||
LVDS0_VN2 |
||||
177 |
LCD1_HSYNC |
A18 |
PH26 |
3.3V |
LCD1_HSYNC |
||||
ECOL |
||||
KP_OUT6 |
||||
SDC1_D2 |
||||
CSI1_HSYNC |
||||
178 |
LCD_D9 |
R3 |
PD9 |
3.3V |
LCD0_D9 |
||||
LVDS0_VN3 |
||||
179 |
LCD1_VSYNC |
B19 |
PH27 |
3.3V |
LCD1_VSYNC |
||||
ETXERR |
||||
KP_OUT7 |
||||
SDC1_D3 |
||||
CSI1_VSYNC |
||||
180 |
LCD_D8 |
R2 |
PD8 |
3.3V |
LCD0_D8 |
||||
LVDS0_VP3 |
||||
181 |
AP_WAKE_BT |
B23 |
PH8 |
3.3V |
LCD1_D8 |
||||
ERXD3 |
||||
KP_IN0 |
||||
MS_D0 |
||||
EINT8 |
||||
CSI1_D8 |
||||
182 |
LCD_D1 |
M1 |
PD1 |
3.3V |
LCD0_D1 |
||||
LVDS0_VN0 |
||||
183 |
LCD1_D20 |
F18 |
PH20 |
3.3V |
LCD1_D20 |
||||
ERXDV |
||||
CAN_TX |
||||
EINT20 |
||||
CSI1_D20 |
||||
184 |
LCD_D0 |
M2 |
PD0 |
3.3V |
LCD0_D0 |
||||
LVDS0_VP0 |
||||
185 |
UART5_RX |
B22 |
PH7 |
3.3V |
LCD1_D7 |
||||
UART5_RX |
||||
MS_CLK |
||||
EINT7 |
||||
CSI1_D7 |
||||
186 |
LCD_D2 |
N2 |
PD2 |
3.3V |
LCD0_D2 |
||||
LVDS0_VP1 |
||||
187 |
LCD1_D19 |
E19 |
PH19 |
3.3V |
LCD1_D19 |
||||
ERXERR |
||||
KP_OUT1 |
||||
SMC_SDA |
||||
EINT19 |
||||
CSI1_D19 |
||||
188 |
LCD_D3 |
M3 |
PD3 |
3.3V |
LCD0_D3 |
||||
LVDS0_VN1 |
||||
189 |
BT_WAK_AP |
C21 |
PH11 |
3.3V |
LCD1_D11 |
||||
ERXD0 |
||||
KP_IN3 |
||||
MS_D3 |
||||
EINT11 |
||||
CSI1_D11 |
||||
190 |
LCD_VSYNC |
U6 |
PD27 |
3.3V |
LCD0_VSYNC |
||||
SMC_SDA |
||||
191 |
USB_ID |
D21 |
PH16 |
3.3V |
LCD1_D16 |
||||
ETXD1 |
||||
KP_IN6 |
||||
SMC_DET |
||||
EINT16 |
||||
CSI1_D16 |
||||
192 |
LCD_HSYNC |
U5 |
PD26 |
3.3V |
LCD0_HSYNC |
||||
SMC_SLK |
||||
193 |
LCD1_D23 |
C19 |
PH23 |
3.3V |
LCD1_D23 |
||||
ETXEN |
||||
KP_OUT3 |
||||
SDC1_CLK |
||||
CSI1_D23 |
||||
194 |
LCD_DE |
T5 |
PD25 |
3.3V |
LCD0_DE |
||||
SMC_RST |
||||
195 |
LCD1_D18 |
C18 |
PH18 |
3.3V |
LCD1_D18 |
||||
ERXCK |
||||
KP_OUT0 |
||||
SMC_SLK |
||||
EINT18 |
||||
CSI1_D18 |
||||
196 |
LCD_CLK |
T4 |
PD24 |
3.3V |
LCD0_CLK |
||||
SMC_VCCEN |
||||
197 |
LCD1_D21 |
D19 |
PH21 |
3.3V |
LCD1_D21 |
||||
EMDC |
||||
CAN_RX |
||||
EINT21 |
||||
CSI1_D21 |
||||
198 |
LCD_D23 |
T3 |
PD23 |
3.3V |
LCD0_D23 |
||||
SMC_DET |
||||
199 |
USB0_VBUSDET |
D18 |
PH17 |
3.3V |
LCD1_D17 |
||||
ETXD0 |
||||
KP_IN7 |
||||
SMC_VCCEN |
||||
EINT17 |
||||
CSI1_D17 |
||||
200 |
LCD_D21 |
U1 |
PD21 |
3.3V |
LCD0_D21 |
||||
SMC_VPPEN |
||||
201 |
LCD1_DE |
E18 |
PH25 |
3.3V |
LCD1_DE |
||||
ECRS |
||||
KP_OUT5 |
||||
SDC1_D1 |
||||
CSI1_FIELD |
||||
202 |
LCD_D22 |
U2 |
PD22 |
3.3V |
LCD0_D22 |
||||
SMC_VPPPP |
||||
203 |
LCD1_D22 |
G17 |
PH22 |
3.3V |
LCD1_D22 |
||||
EMDIO |
||||
KP_OUT2 |
||||
SDC1_CMD |
||||
CSI1_D22 |
||||
204 |
LCD_D20 |
T2 |
PD20 |
3.3V |
LCD0_D20 |
||||
CSI1_MCLK |
