MYZR-A40I-MB204 硬件介绍

接口概览

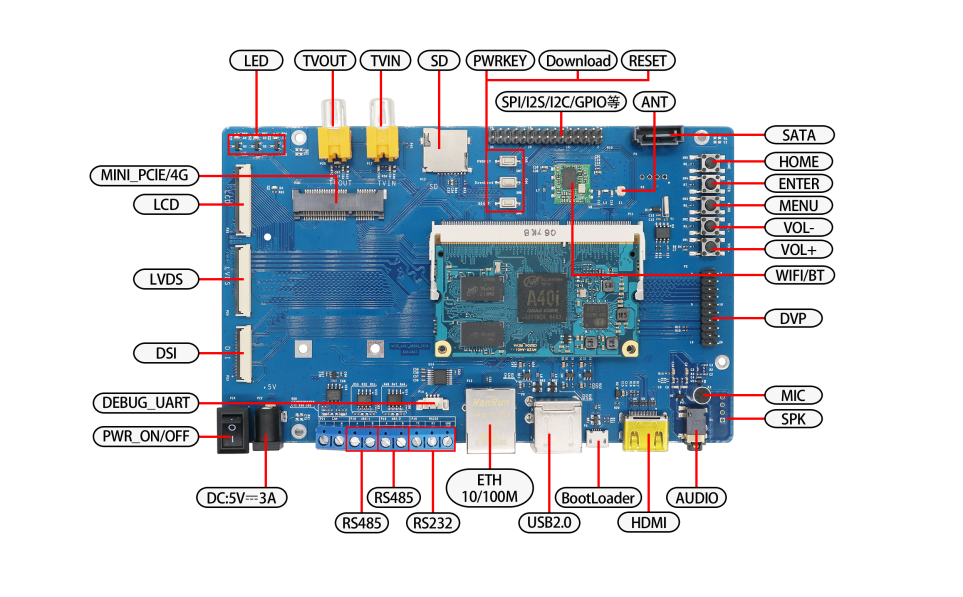

正面图

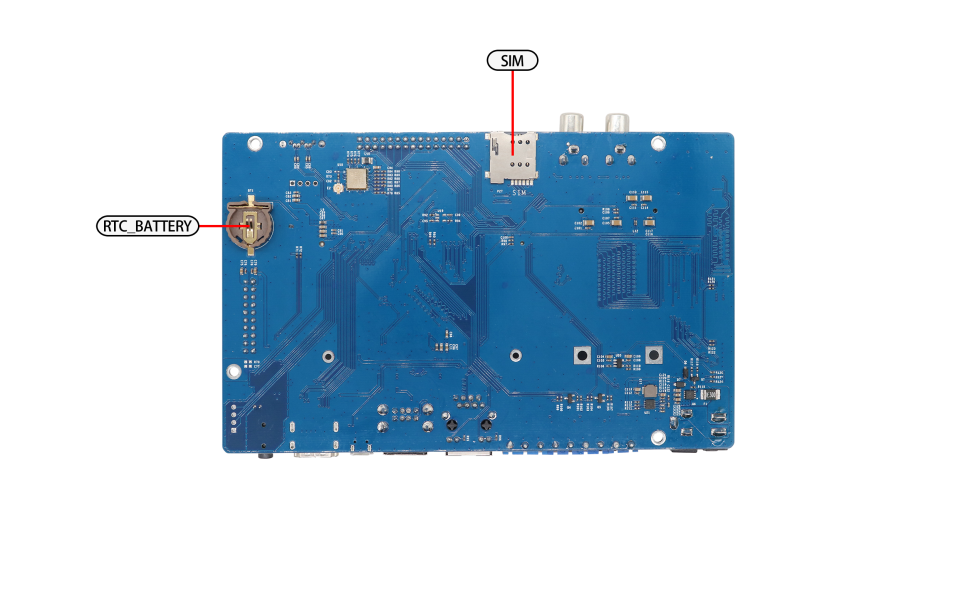

背面图

MYZR_A40I_MB204底板参数

标号	接口	功能	接口形式	丝印
1	5V_IN	电源输入	DC-005圆口	P26
2	Ethernet	1个10/100M以太网	RJ45	P12
3	DEBUG UART	调试串口	PH1.25排母(4针)	P14
4	RS232	RS232接口	螺钉式接线端子	P15
5	RS485	RS485接口	螺钉式接线端子	P16和P18
6	CAN	CAN接口	螺钉式接线端子	P21
7	4G模块	4G模块接口	MINI-PCIE	P19
8	sim	sim卡	MICRO SIM 自弹式	P27
9	TF	TF卡	标准TF卡自弹式卡座	P13
10	USB	USB2.0	双层USB_A	P9
11	HDMI	视频接口	标准HDMI-A口	P7
12	MIPI-DSI	MIPI DSI屏接口	FPC插座（40Pin）	P23
13	LVDS	LVDS屏接口	FPC插座（40Pin）	P24
14	RGB	RGB屏接口	FPC插座（40Pin）	P25
15	USER LIGHT	用户LED灯	贴片LED灯（3个）	D3、D5、D6
16	天线	WIFI&蓝牙	IPX接头	E1
17	USB	BOOT	LOADER Micro_USB	P8
18	Audio	音频输出、输入	3.5mm耳机座	P4
19	复位按键	复位	轻触按键开关	SW6
20	下载按键	下载	轻触按键开关	SW8
21	自定义按键	KEYADC按键	轻触按键开关	SW1~SW5
22	SATA	SATA接口	SATA 7P接口	P6
23	MIPI-CSI	并口摄像头接口	双排PH2.54 20插针	P2

A40I底板说明

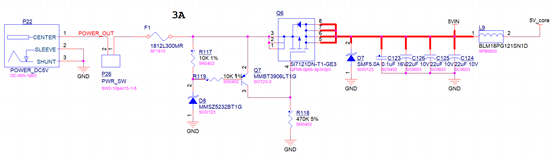

底板电源

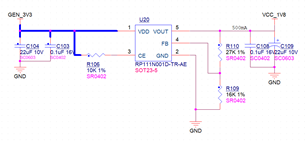

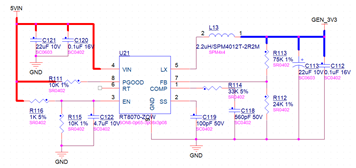

底板使用DC 5.5插头（P22）插座插入5V电源供电，经过（P26）机械电源开关、自恢复保险丝(F1)、（D8）5.6V稳压二极管及Q7三极管通过电源输入反馈检测控制5VDC-DC（Q6）pin4 EN管脚高低电平输入，控制电源开启关闭以此来预防电源输入过压保护。后级输出5VIN电压经电容及磁珠滤波后依次分3.3V、1.8V降压给控制底板部分电路供电。

注意事项：电源部分设计时5V/3.3V请按照最低3A电流覆铜及电源走线，如需正反面走线需多打过孔，防止电源通电瞬间过载导致PCB烧板，保证供电正常。

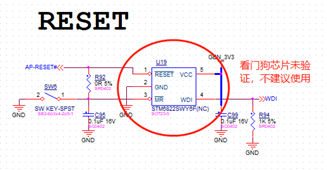

复位电路

注意：本开发板只使用了图中的SW6复位开关，开门狗芯片未做验证所以不建议使用。

按键电路

VOL+、VOL-、MENU、ENTER、HOME按键通过KEYADC0输入3.3V上拉不一样的电阻接地，做电平识别区分功能按键；DOWNLOAD、PWRON为单独按键，直接按下按键接地有效。

LED显示

注意：本系统配套3路LED 输出显示，建议后期上拉输入电源需由3.3V改为5V 输入并且将驱动方式改为后图电路，以防止驱动电压较高的LED 亮度不够。

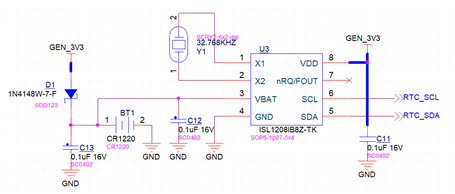

RTC实时时钟电路

本电路所用RTC芯片内置晶振匹配电容，如需更换方案则需注意晶振精度问题，可在晶振两网络上并联匹配电容到地以达到调整精度的需要。 在底板上电时，底板的3.3V电源将给RTC芯片供电并给电池BT1充电；在底板掉电时，电池BT1将放电充当RTC芯片工作的电源。

外接TF卡电路

注意：图中右侧接上拉电阻的SDIO接口网络，PCB设计时需做等长处理并要求3W间距且做整体包地处理。后续设计开发时候请针对SDCO 7条信号线均接上拉电阻。

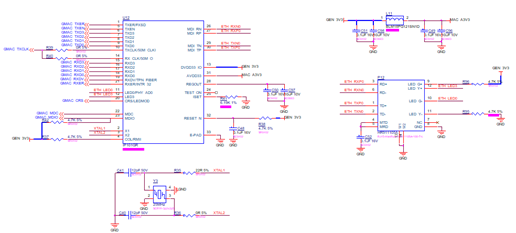

以太网电路接口

注意：要求ETH TX/RX信号线PCB设计时需做等长处理并要求3W间距且做整体包地处理，差分对与其他网络要保持3倍线宽以上间距；差分对内要求等长误差范围在5mil以内，差分对间要求等长误差范围在25mil以内，电源部分需加粗滤波电容尽量靠近接线端。

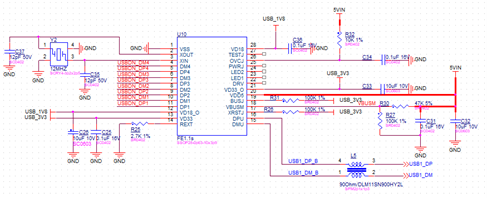

USB电路

注意：5VIN电源需严格预留最少1.5A通过电流设计加粗，DP/DM 信号线需走差分信号线。BR2/3是保护器件防静电、L5/6/8为共模滤波器，设计PCB时需要靠近USB接口， P9 为USB2.0插座可外接U盘或鼠标等。

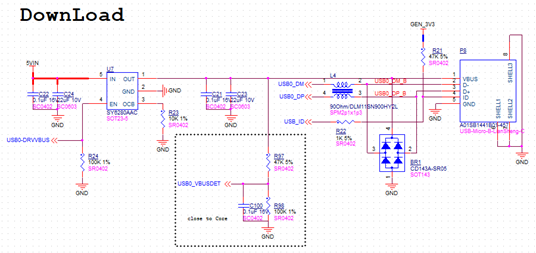

DownLoad烧录系统USB口电路

此接口是Micro USB接口，用来接上位PC机给本开发板烧录系统。图中USB接口的ID引脚需上拉，不可接低电平；BR1是保护器件防静电，L4为共模滤波器，设计PCB时需要靠近Micro USB接口； USB线要求差分等长走线。

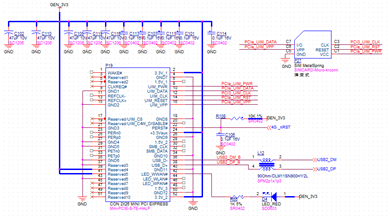

4G模块电路

注意：4G模块瞬时工作电流可达3A 左右，电路设计时3.3v电源线需严格按照电流设计，滤波电容需尽量靠近放置；D4为模块的工作状态指示灯，P27S为SIM卡卡座要求靠近4G模块放置，模块到SIM卡网络要求成组走线避免走线太远长度误差太大并远离强信号干扰源和走线需就近布置。L12为共模滤波器，USB线要求差分走线。

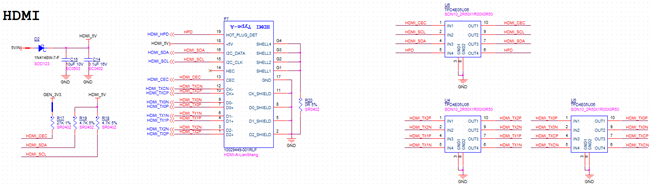

HDMI 显示电路

注意：U4/5/6 为TVS 静电保护管，PCB设计时尽量靠近HDMI 插口放置，除电源线外其余信号线需要按照差分规则走线并做差分对内等长，差分对与其他网络要保持3倍线宽以上间距，差分对内要求等长误差范围在5mil以内，差分对间要求等长误差范围在15mil以内。HDMI_CEC / HDMI_SDA/ HDMI_SCL 需严格按照电路图有效上拉。

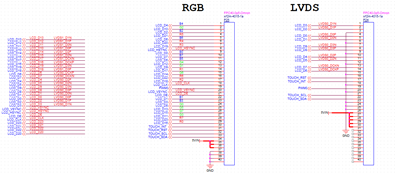

RGB/LVDS/DSI 电路

注意：5V/3.3V 电源需按照1A以上电流设计，除电源线外其余信号线需严格按照等距差分信号线布线，信号线需按组分并行走线，走线尽量要短。

WIFI &蓝牙模块电路

注意： 3.3V 电源需按照1.5A以上电流设计，信号线电路需严格按原理图上拉，SDIO网络组等长走线，芯片pin1 WL_BT_ANY输出信号端输出线尽量加宽， E1所在网络要求走线满足50Ω阻抗设计，走线尽量短且不可走折角C93/R73/C92等器件需尽量靠近并π型输出，天线输出两端尽量覆铜GND包裹。

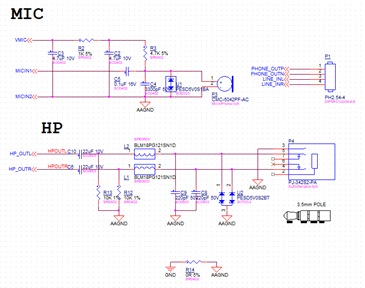

MIC/HP/TVIN/TVOUT 电路

注意：MIC 及HP 走线下面需掏空不覆铜走线，两组AAGND及TVGND地需增加电阻串联来与GND隔离分开。麦克风与耳机等模拟信号的走线要求加粗到10mil以上，走线要平滑，最好包地处理，远离信号线等干扰。

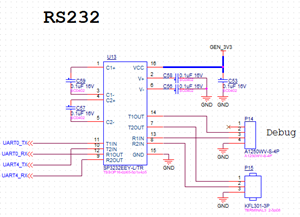

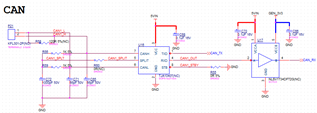

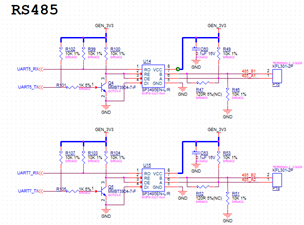

RS232/485/CAN 电路

注意： 3.3V 电源需按照1A以上电流设计，TX/RX信号线电路需严格按等距差分信号线布线。P14为内部调试端口为方便后期调试请用户在自行设计底板时将此调试串口引出。485信号端匹配电阻R47/R52视负载数量及传输长度增加120欧姆电阻。器件布局时U16、U17两芯片靠近P21接口摆放。

SATA接口电路

注意：设计PCB时，每路IIC两信号线应成组走线，避免走线太远时导致组内两网络走线长度误差太大。

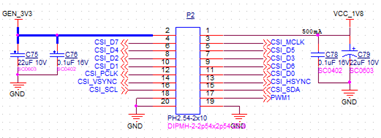

CSI(DVP)接口电路

P2端口为核心板引出预留IO, 输出信号线需以组为单位尽量走短及差分等长走线。3.3V/1.8V电路电流需按500mA以上设计。

IIC并联及核心板连接电路

一路IIC总线可挂载多路设备，预留0欧姆电阻供调试使用。每路IIC总线都应接上拉电阻到逻辑电平，使信号线不悬空并加强驱动能力。 设计PCB时，每路IIC两信号线应成组走线，避免走线太远时导致组内两网络走线长度误差太大。

核心板电源部分5V供电需预留3A电流电流覆铜及电源走线，如需正反面走线需多打过孔，防止电源通电瞬间过载导致PCB烧板，保证供电正常。滤波电容需就近放置，输出信号线需以组为单位尽量走短及差分等长走线。
