MYZR-R16-CB166 硬件介绍

MYZR-R16-CB166简介

MYZR-R16-CB166是我司基于全志R16应用处理器设计研发的嵌入式核心控制模块。核心板采用邮票孔的连接方式。

MYZR-R16-CB166视图

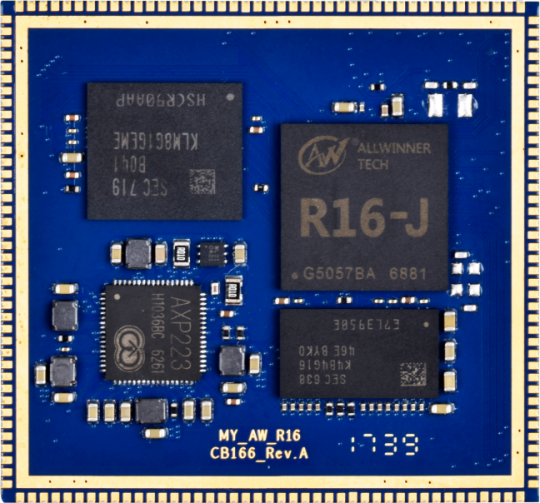

正面

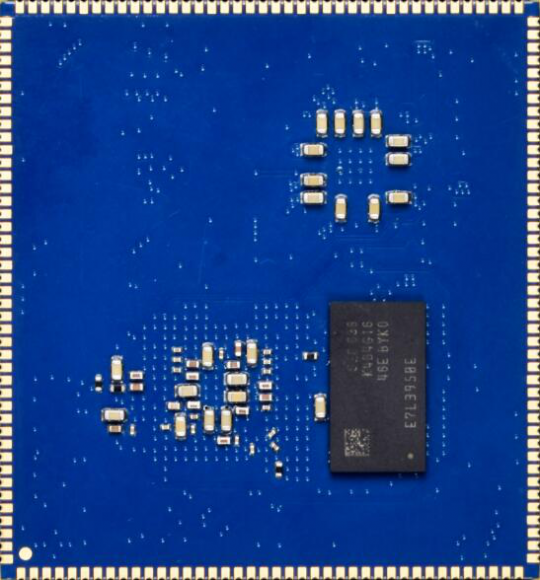

背面

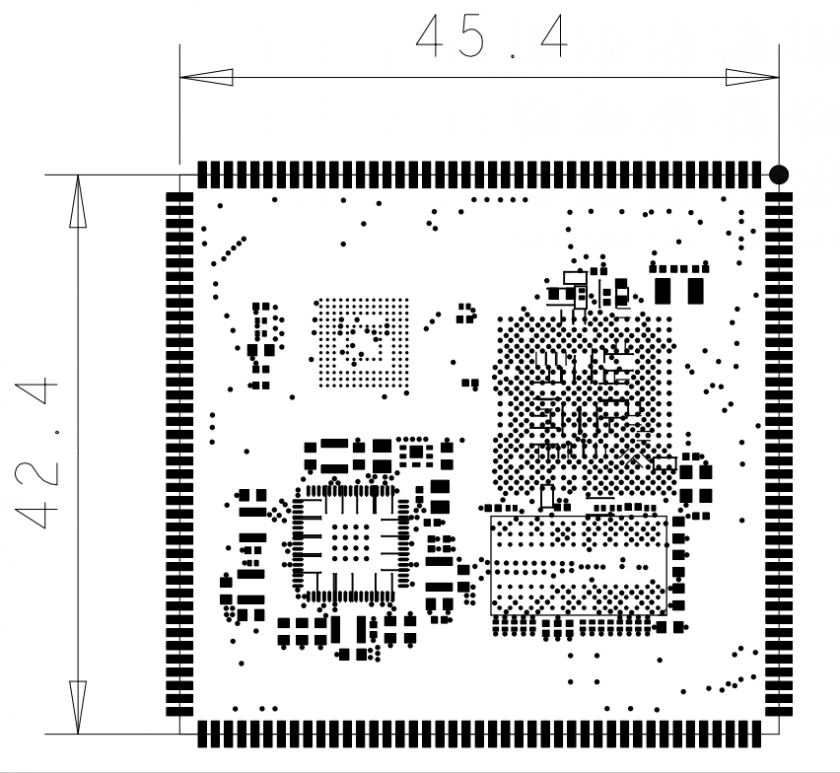

MYZR-R16-CB166尺寸

42.4mm * 45.4mm

R16处理器介绍

框图及基本规格

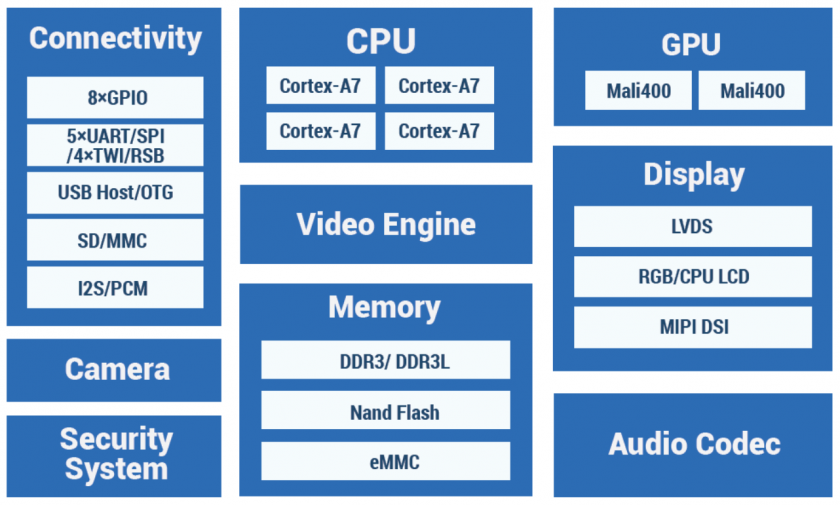

框图


概述

MYZR-R16-EK166是我司全力打造的一款低功耗、高性能、可扩展的应用程序开发板，其在灵活性、系统性能和能源效率等方面都有很强竞争力。
MYZR-R16-CB166采用了极具性价比的四核CortexTM-A7架构处理器，搭载Mali 400 MP2图形处理单元，支持1080P高清视频处理及播放，最大支持1280×800分辨率的屏幕，支持500万像素摄像头，支持USB2.0接口。丽色显示系统，显示效果出色。

特性

  • Quad-core Cortex™-A7，主频1.2GHZ

  • 256KB L1 Cache,512KB L2 Cache

  • 16位DDR3/DDR3L 最高支持2GB

  • Supports 8-bit NAND Flash controller

  • LVDS，分辨率高达1280x800

  • 8/10/16/24位并行摄像头传感器接口

  • 一个10/100以太网，支持IEEE 1588协议

  • 支持1080p@60fps视频播放

  • 可切换耳机模式/电话模式

MYZR-R16-CB166介绍

硬件配置

CPU

R16

商业级

内存

DDR3/DDR3L 1GB

可扩展至2GB

body row

8GB eMMC

兼容至64GB

供电电源

5V输入

温度范围

  • 工作温度

    0°C ~ 70°C（商业级）

  • 存储温度

    -60°C ~ 125°C

操作系统支持

  • Linux
    Linux-3.4.39
  • Android
    Android 4.4（使用Linux-3.4.39内核）

硬件默认接口

接口规格

最大可配置接口数

描述

通讯接口

USB2.0

2

1路HOST， 1路OTG接口，最高速率480M

UART

5

5路UART,速率高达3.0MHz

I2C（TWI）

3

4路I2C接口，支持标准100kbps，快速400kbps

SPI

2

1路SPI接口，支持主从模式

PWM

4

2路PWM输出，最高到达24MHz

外部存储接口

SD/SDIO

3

SD/SDIO V2.0,支持1/4bit，可达到50MHz

多媒体

MIPI-DSI

1

1路4通道MIPI DSI接口，支持1280x800分辨率

RGB/LVDS

1

最高可支持1280x800分辨率

DVP

1

8bit yuv422 CMOS摄像头，最大分辨率1080p@30fps

SSI

2

2路 I2S/PCM,采样频率8KHz-192KHz

管脚定义

序号

信号名称

所属CPU模块

001

GND

—

002

LRADC0

SYS

003

RESET-N

004

AP-CK32KO

OSC

005

GND

—

006

PHOUTN

AUDIO

007

PHOUTP

008

PHINP

009

PHINN

010

MIC2N

011

MIC2P

012

MIC1N

013

MIC1P

014

HPL

015

HPR

016

MIC-MBIAS

017

MIC-HBIAS

018

AGND

019

VRP

020

VRA2

021

VRA1

022

HPCOMFB

023

HPCOM

024

GND

—

025

AP-UART2-RX

PB

026

AP-UART2-TX

027

AP-UART2-CTS

028

AP-UART2-RTS

029

TP-INT

030

LS-INT

031

GS-INT

032

T-CARD-DET

033

GND

—

034

LCD-RST

PH

035

LCD-BL-EN

036

LCD-PWM

037

PA-SHDN

038

TP-RST

039

TP-SCK

040

TP-SDA

041

SENSOR-SCK

042

SENSOR-SDA

043

GND

—

044

AP-WAKE-BB

PG

045

AP-UART1-RX

046

AP-UART1-TX

047

AP-UART1-RTS

048

AP-UART1-CTS

049

GND

050

PCM1_CLK

051

PCM1_DOUT

052

PCM1_DIN

053

WL-SDIO-CLK

054

WL-SDIO-CMD

055

WL-SDIO-D0

056

WL-SDIO-D1

057

WL-SDIO-D2

058

WL-SDIO-D3

059

GND

—

060

ND-WE

FLASH

061

ND-ALE

062

ND-CLE

063

ND-RB1

064

ND-CE0

065

ND-CE1

066

GND

—

067

SDC0-D1

TF CARD

068

SDC0-D0

069

SDC0-CLK

070

SDC0-CMD

071

SDC0-D3

072

SDC0-D2

073

GND

—

074

CSI-VSYNC

CSI

075

CSI-HSYNC

076

CSI-MCLK

077

CSI-PCLK

078

CSI-D0

079

CSI-D1

080

CSI-D2

081

CSI-D3

082

CSI-D4

083

CSI-D5

084

CSI-D6

085

CSI-D7

086

CSI-STBY-F

087

CSI-RST-F

088

CSI-STBY-R

089

CSI-RST-R

090

CSI-SCK

091

CSI-SDA

092

GND

—

093

POWER_ON

电源芯片引出

094

USB-DRVVBUS

095

CHGLED

096

TS

097

DOVDD-CSI

POWER

098

VCC-3V0

099

DVDD1V8-CSI

100

VCC-LCD

101

VCC-CTP

102

VCC-USB

103

AVCC

104

AVDD-CSI

105

USBVBUS

106

USBVBUS

107

USBVBUS

108

VCC-WIFI

109

VBAT

110

VBAT

111

VBAT

112

GND

—

113

DSI-CKN

DSI

114

DSI-CKP

115

DSI-D0N

116

DSI-D0P

117

DSI-D1N

118

DSI-D1P

119

DSI-D2P

120

DSI-D2N

121

DSI-D3N

122

DSI-D3P

123

GND

—

124

LCD-VSYNC

RGB/LVDS

125

LCD-HSYNC

126

GND

—

127

LCD-DE

RGB/LVDS

128

LCD-CLK

129

GND

—

130

LCD-D23

RGB/LVDS

131

LCD-D22

132

LCD-D21

133

LCD-D20

134

LCD-D19

135

LCD-D18

136

LCD-D15

137

LCD-D14

138

LCD-D13

139

LCD-D12

140

LCD-D11

141

LCD-D10

142

LCD-D7

143

LCD-D6

144

LCD-D5

145

LCD-D4

146

LCD-D3

147

LCD-D2

148

GND

—

149

AP-WAKE-BT

PL

150

WL-RST-N

151

WL-PMU-EN

152

BT-RST-N

153

WL-WAKE-AP

154

BT-WAKE-AP

155

BB-WAKE-AP

156

BB-PWREN

157

BB-PWR-BAT

158

BB-RST

159

PMIC-SDA

160

PMIC-SCK

161

GND

—

162

USB-DM1

USB

163

USB-DP1

164

USB-DM0

165

USB-DP0

166

USB-ID
