MYZR-R16-MB166 硬件介绍

MYZR-R16-MB166 简介

尺寸

120mm * 180mm

供电电源

5V输入

温度范围

工作温度

0°C ~ 70°C

存储温度

-40°C ~ 85°C

操作系统支持

Linux

Linux-3.4.39

Android

Android 4.4（使用Linux-3.4.39内核）

MYZR-R16-MB166接口概览

MYZR-R16-MB166视图

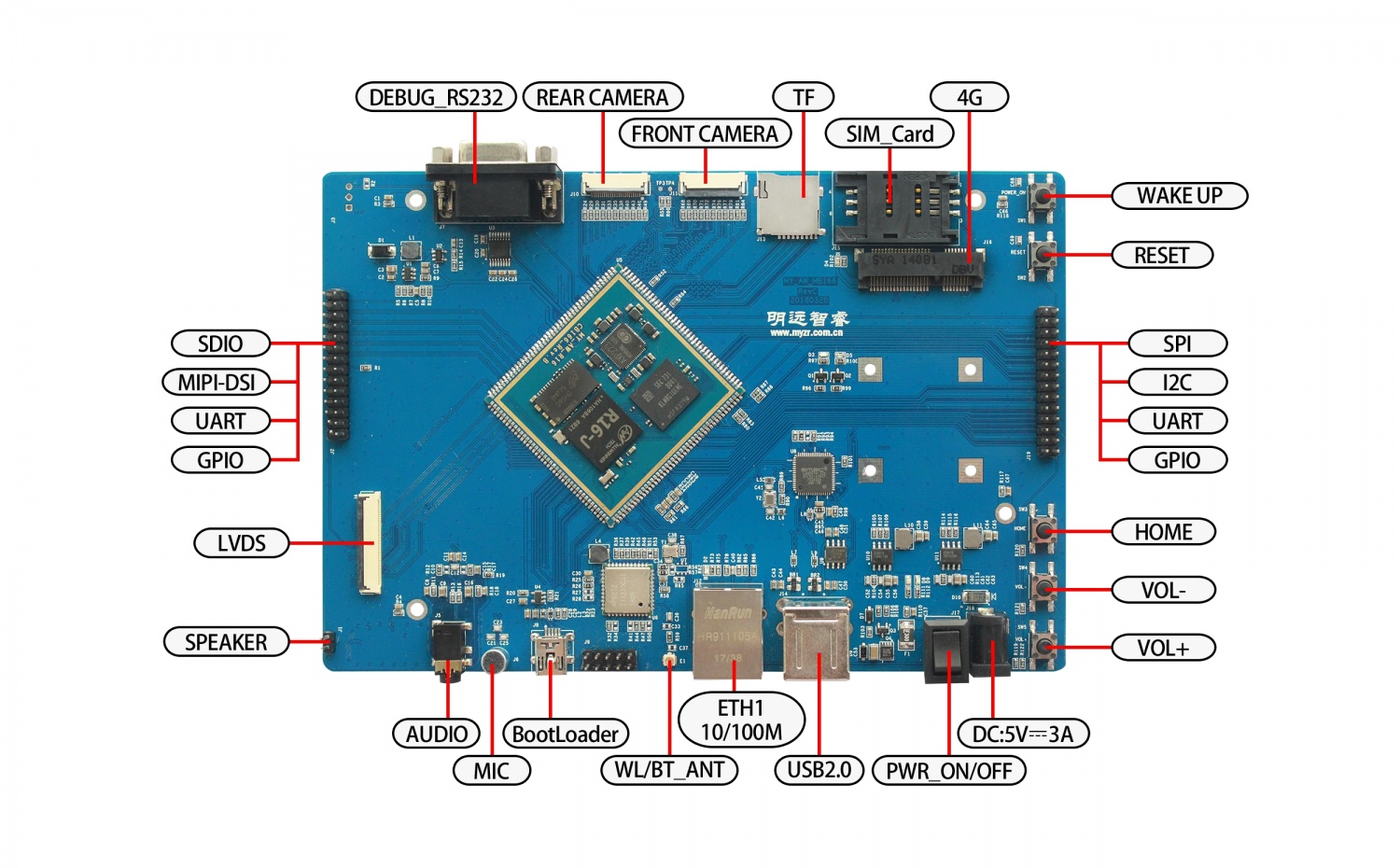

正面

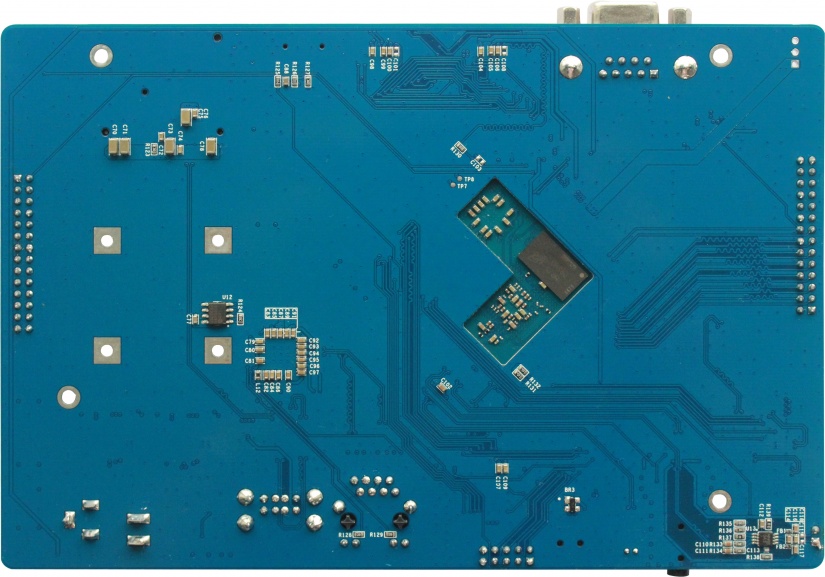

背面

接口功能

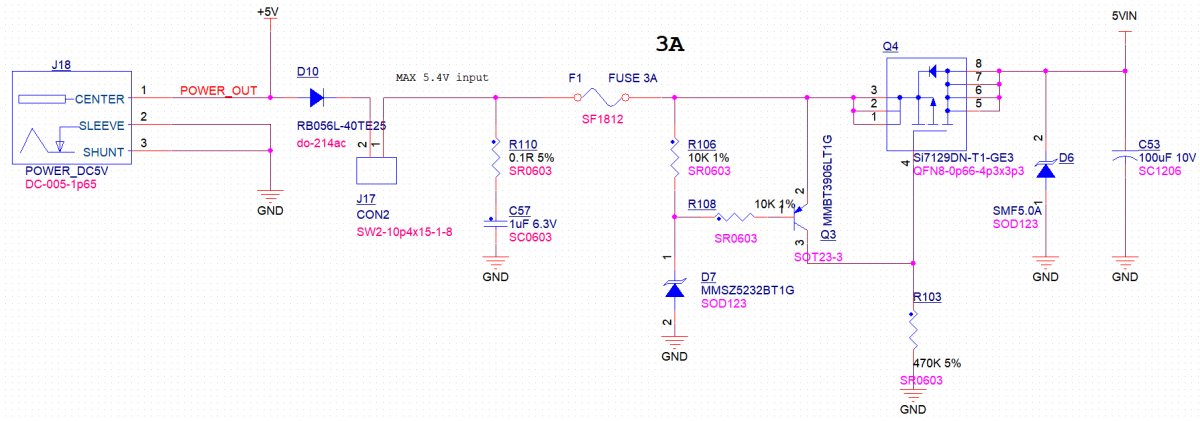

DC_5V_IN

丝印：J18
接口属性：主电源输入，内正外负插孔
电压：5V
电流：2.5A及以上

PWR_Switch

丝印：J17
接口属性：主电源开关
状态属性：I，闭合；O，断开

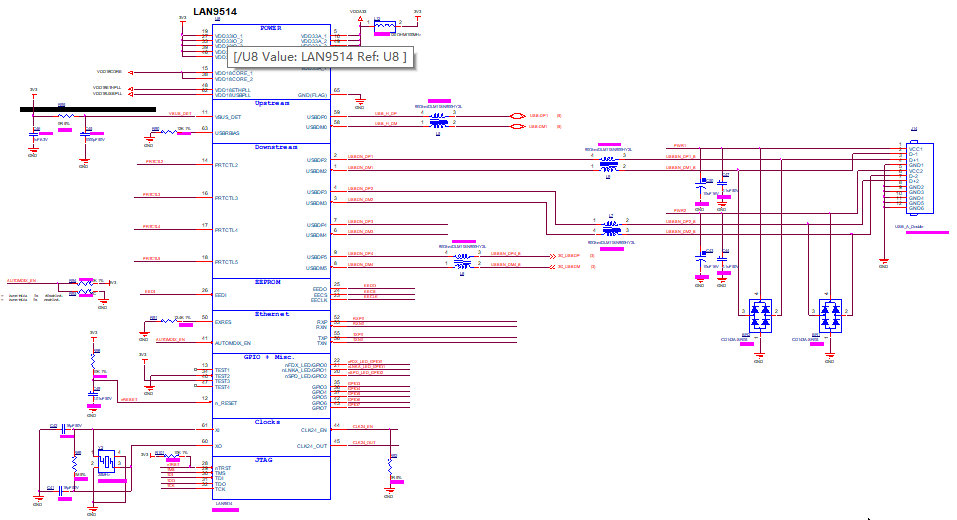

USBHOST

丝印：J14

接口属性：USB1扩展双USB

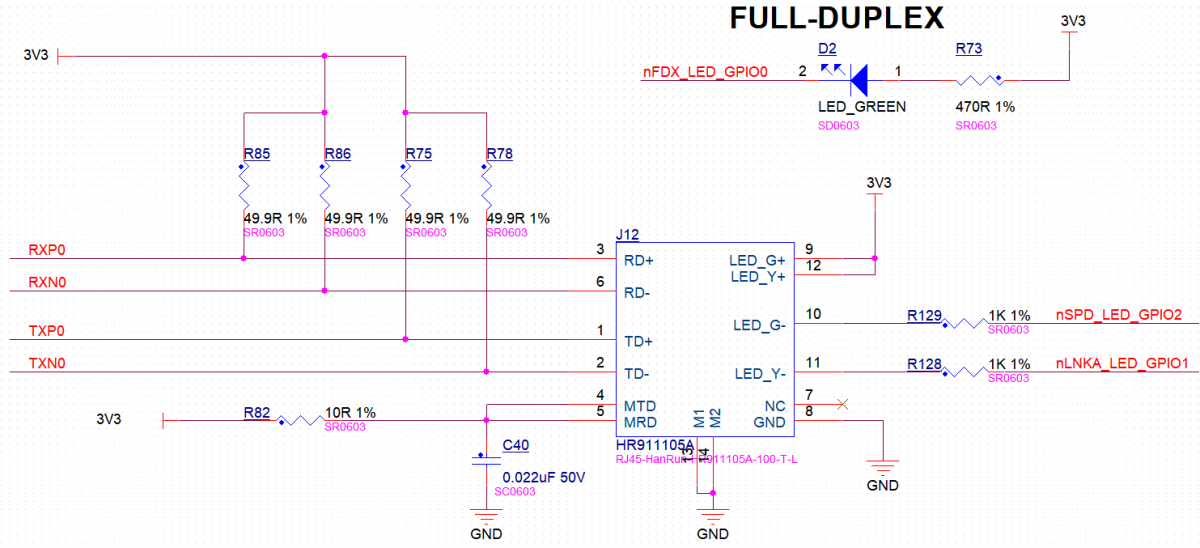

10M/100M Ethernet

丝印：J12

接口属性：百兆网标准接口

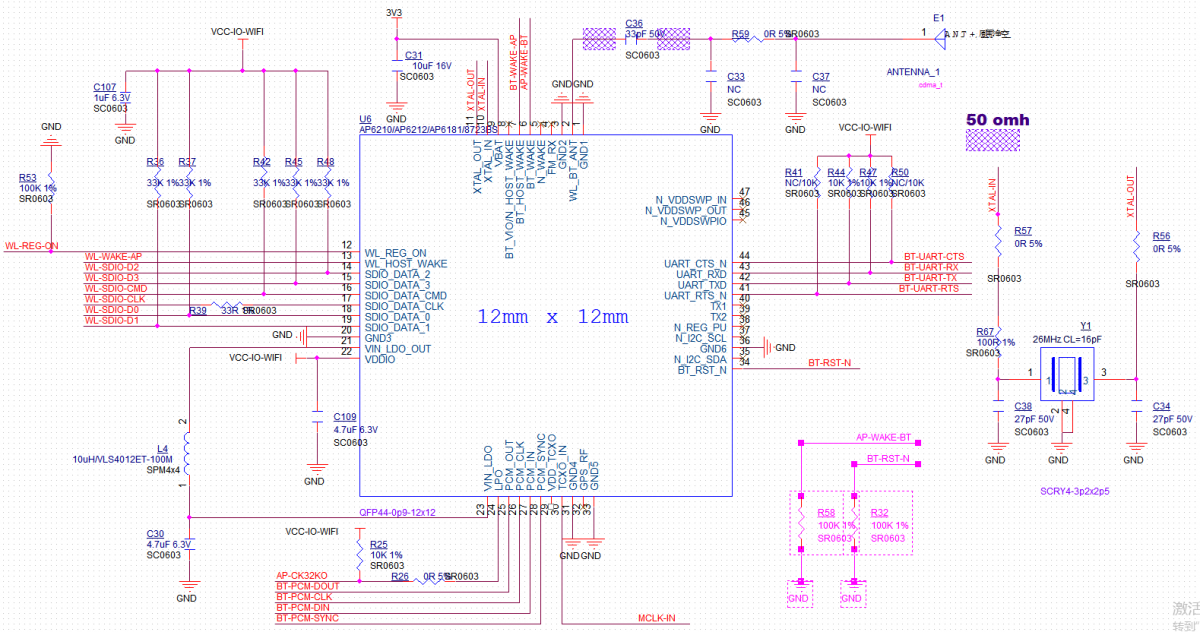

GPS_ANT

丝印：E1

接口属性：天线座

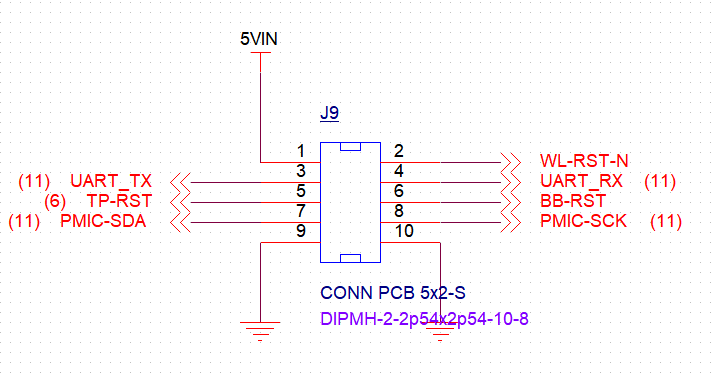

GPIO

丝印：J9

接口属性：GPIO扩展

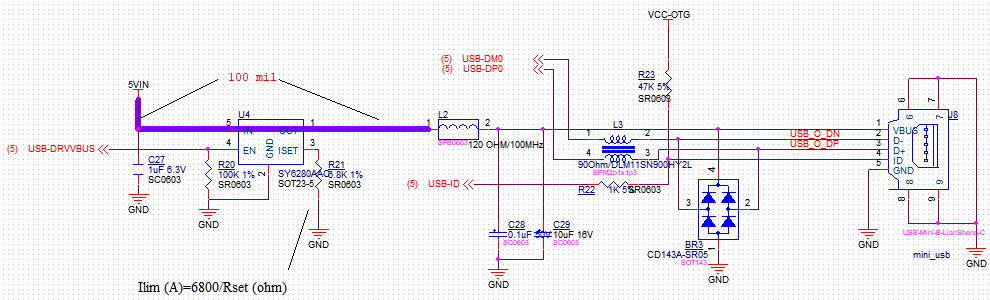

USB-OTG

丝印：J8

接口属性:USB ON-THE-GO,用于烧写

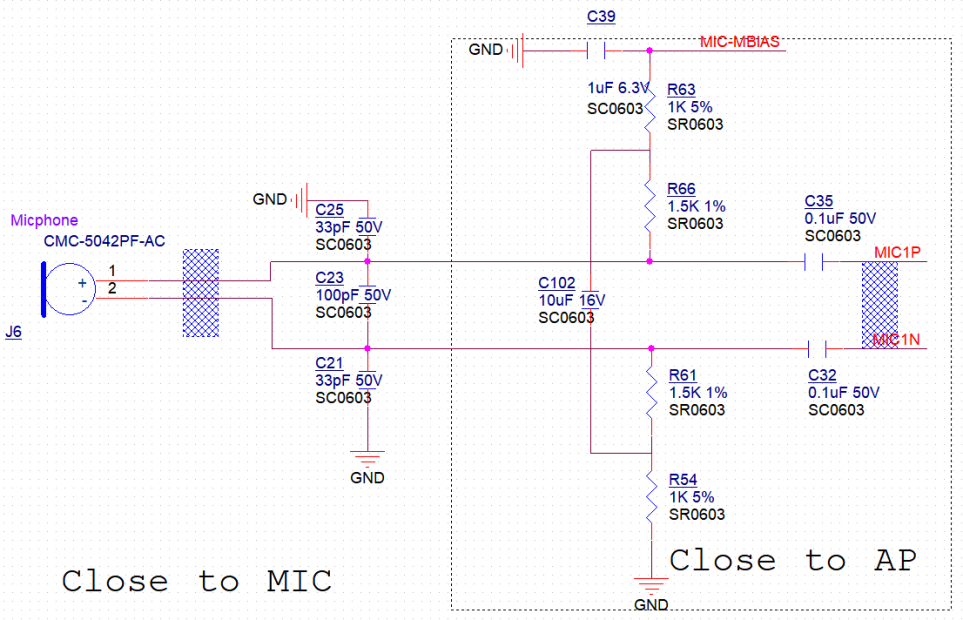

Microphone

丝印：J6

接口属性：麦克风

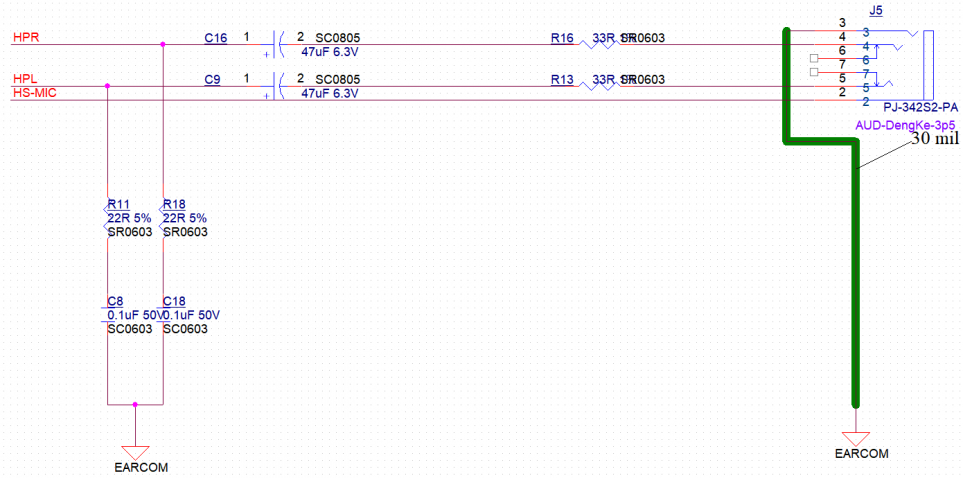

Headphone jack

丝印：J5

接口属性：耳机孔

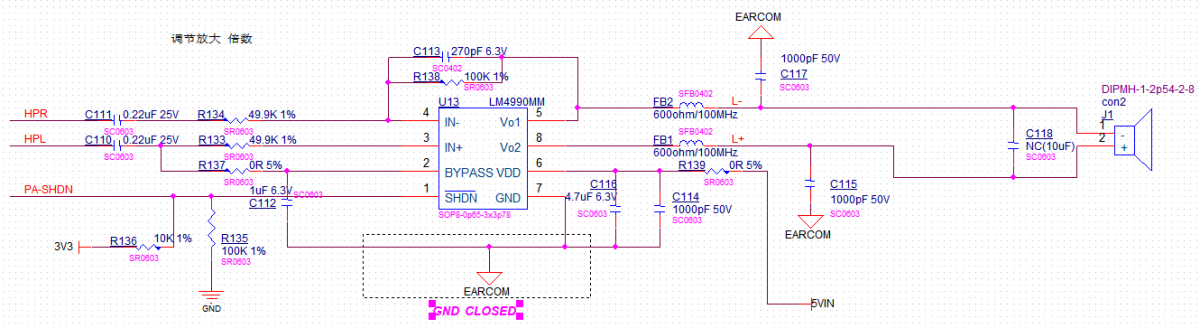

Speaker

丝印：J1

接口属性：扬声器

LVDS

丝印：J4

接口属性：LVDS液晶是24位模式，兼容18bit模式，通过此接口可连接明远智睿公司的液晶屏

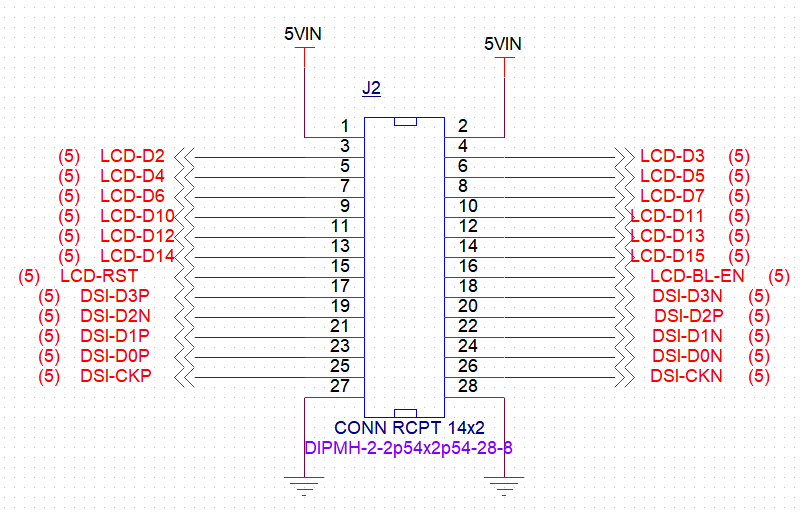

GPIO

丝印：J2

接口属性：GPIO扩展

充电座

丝印：J3
接口属性：充电接口
642px

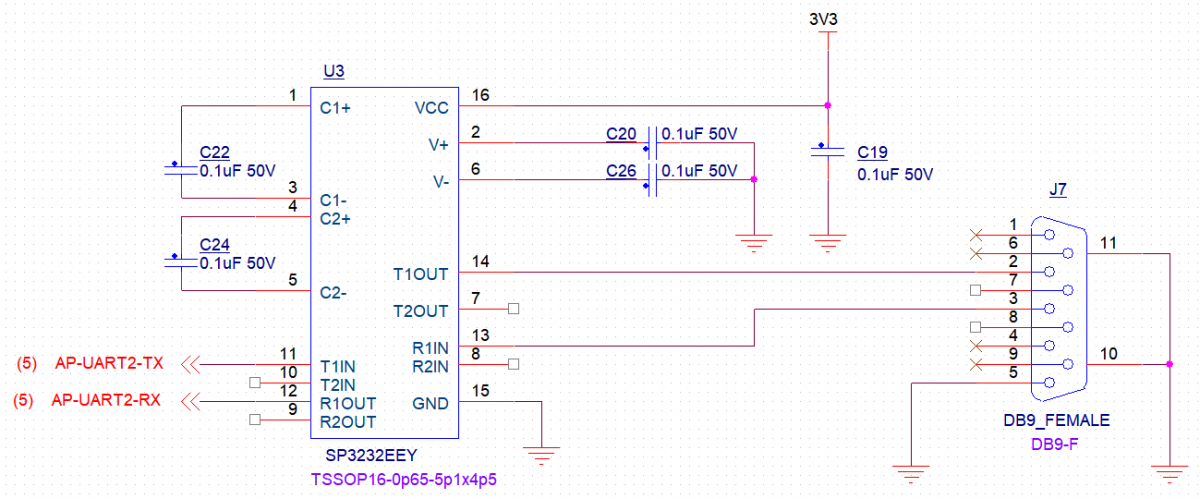

UART2_RS232

丝印：J7

接口属性：UART2,RS232,应用串口

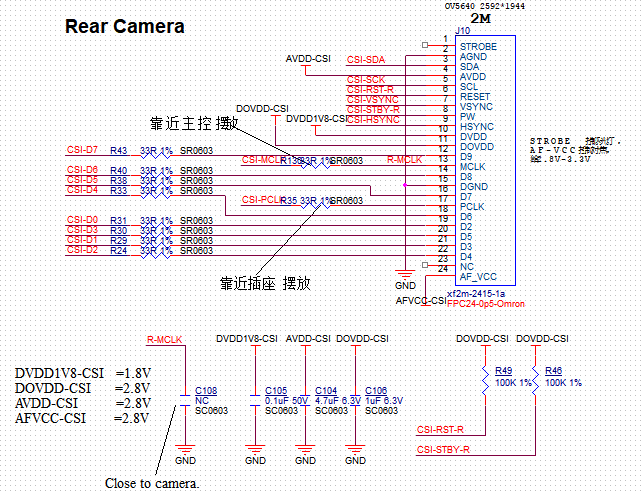

Rear Camera

丝印：J10

接口属性：后置摄像头

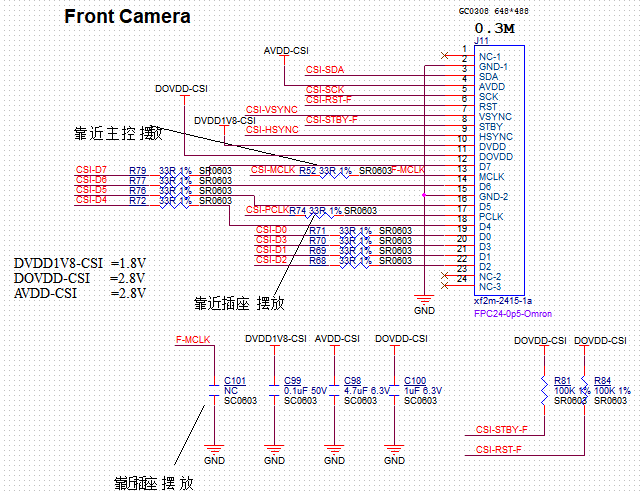

Front Camera

丝印：J10

接口属性：后置摄像头

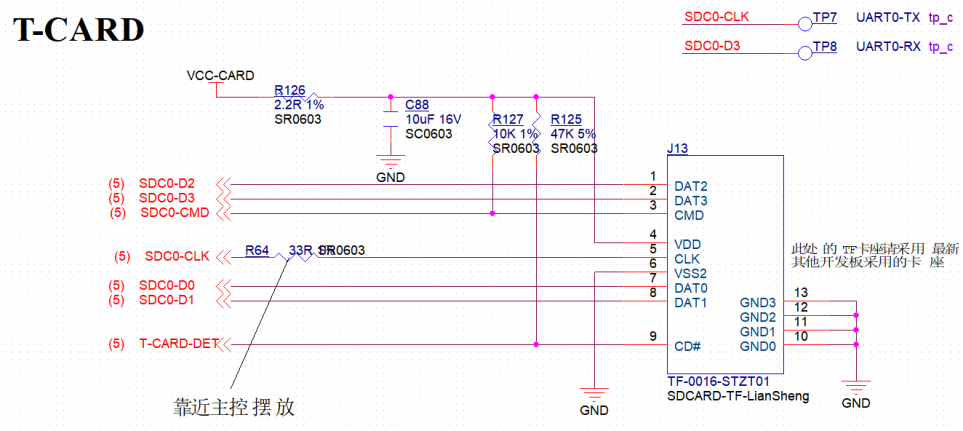

T-CARD

丝印：J13

接口属性：标准SD卡座

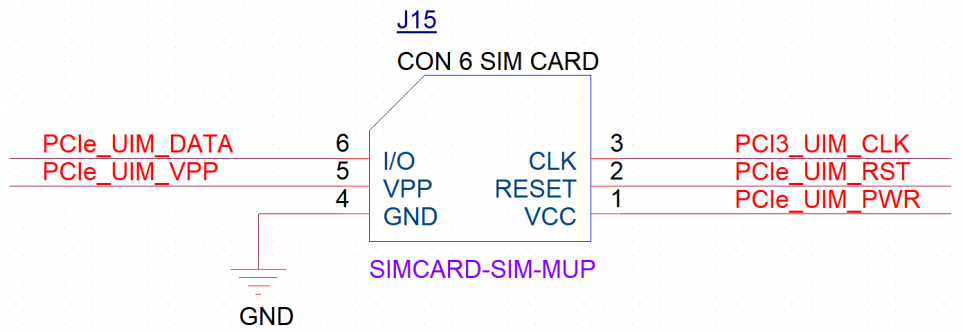

SIM_CARD

丝印：J15

接口属性：标准SIM卡座

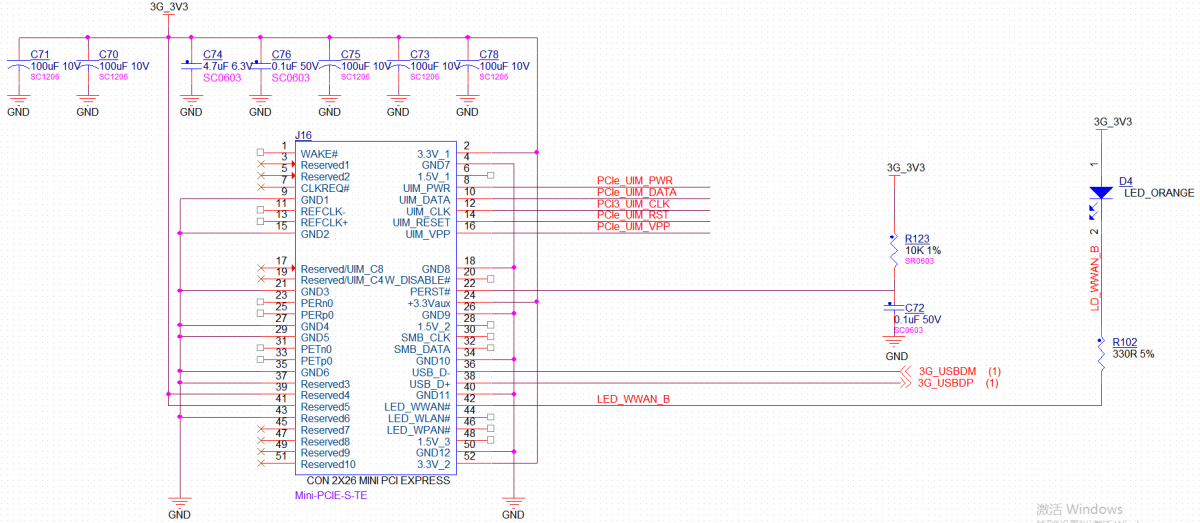

MINI_PCIE

丝印：J16

接口属性：标准MINI-PCIE接口

POWER_ON

丝印：SW1

接口属性：按键，唤醒

RESET

丝印：SW2

接口属性：复位按键

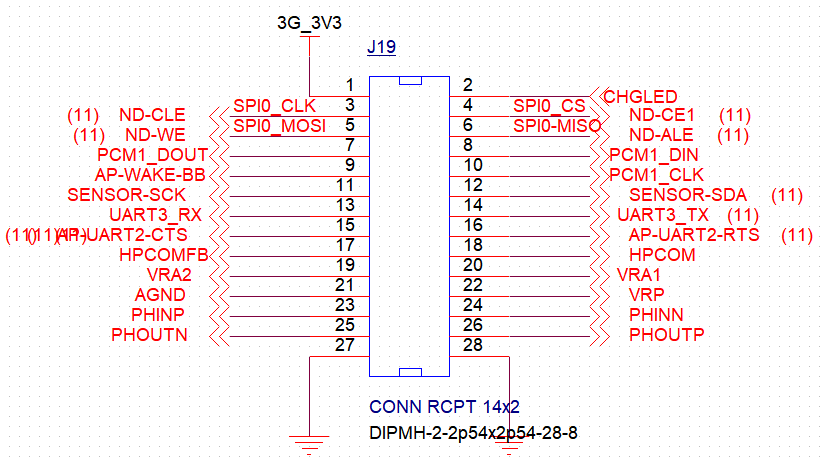

GPIO

丝印：J19

接口属性：GPIO扩展

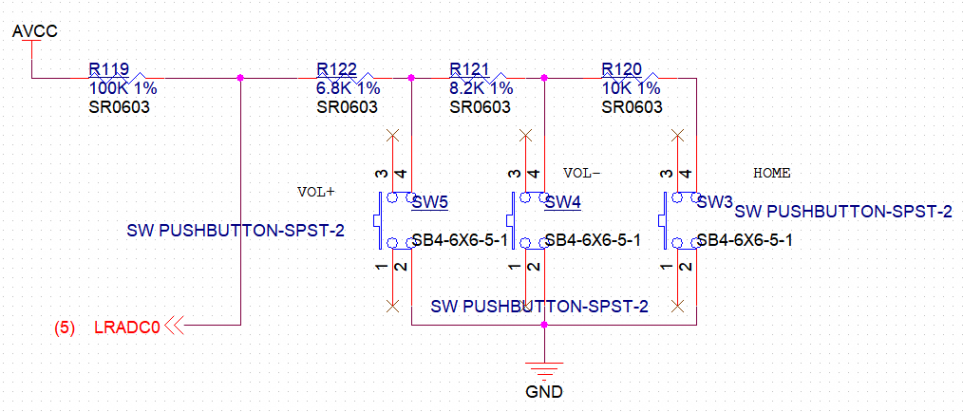

HOME

丝印：SW3

接口属性：按键，返回桌面

VOL-

丝印：SW4

接口属性：按键，音量-

VOL+

丝印：SW5

接口属性：按键，音量+

--------------------------------------------------------------------------------
