MYZR-I.MX28-CORE介绍

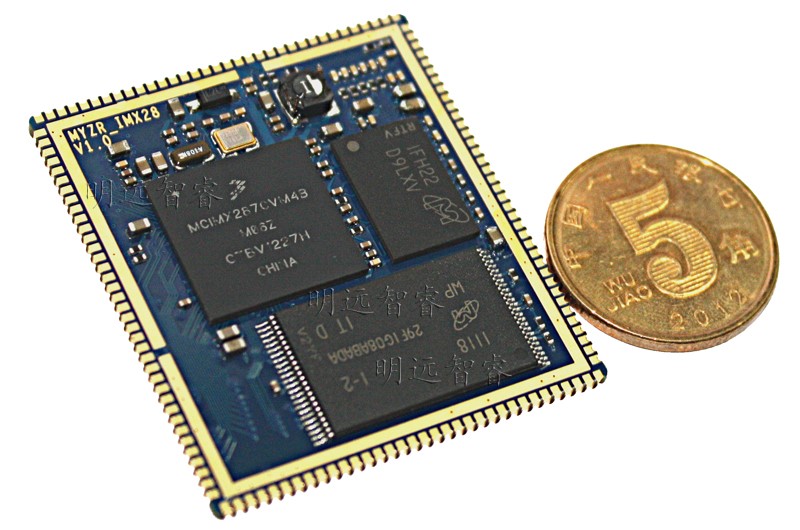

正面视图

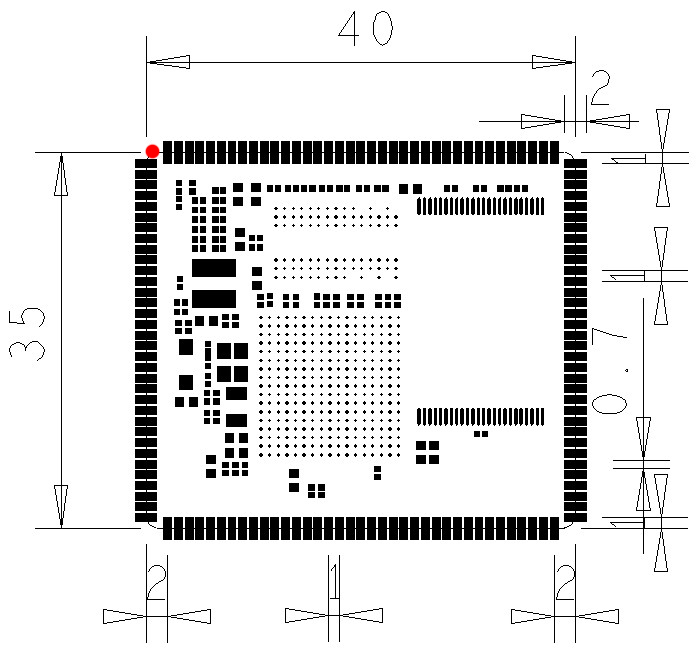

结构尺寸：单位（mm）

CPU简介

• i.MX28系列多媒体应用处理器是飞思卡尔ARM9产品系列的最新成员。i.MX28系列在基于ARM9的器件中集成了无与伦比的显示、电源管理和连接特性，降低了成本敏感型应用的系统成本和复杂性。

• 易于使用的工具和软件帮助您以更短的时间设计出与众不同的工业控制和消费电子产品。i.MX28具有优化的性能和功耗，非常适合无风扇系统或由电池供电的便携式设备。它提供多种连接功能供您选择，其中包括带L2交换功能的双10/100以太网(支持IEEE? 1588)，可满足工业应用的特定需求。另外，CAN、USB和以太网连接功能，完全符合AECQ100汽车行业要求。

• i.MX28关注总体系统成本，集成了物理USB接口(PHY)、10/100 以太网、电源管理和电阻式触摸屏显示控制器。通过这些特性，i.MX28为汽车级产品提供了经济高效的解决方案，例如可以实现公路收费站监控器、CAN网关、汽车音响配件(USB或SD卡适配器)和触摸屏控制的车载收音机。带有触摸屏功能的LCD控制器使设计人员能够设计出许多应用需要的具有创意性的、直观的用户界面。

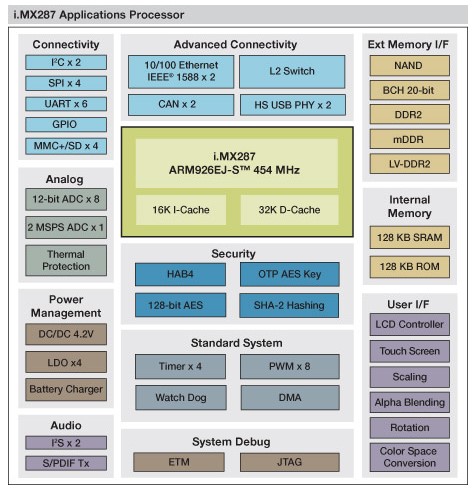

CPU特性

1）带有 16KB/32KB 缓存的 454MHz ARM926EJ-S内核

2）PMU 带有高效片上DC/DC，支持锂离子电池

3）10/100 双l IEEE ® 1588 以太网，提供RMII 支持和 L2 交换功能

4）双CAN接口

5）带触摸屏的 LCD 控制器

6）NAND 支持 – SLC/MLC 和 eMMC 4.4 可管理

7）硬件 BCH (高达 20 位校正 )

8）200 MHz 16 位 DDR2, LV-DDR2, mDDR 外部存储器支持

9）带有嵌入式 PHY 的高速双 USB

10）8 个通用 12 位 ADC 通道和单个 2 Msps ADC通道

11）带温度传感器，提供热保护

12）多种连接端口 (UARTs, SSP, SDIO, SPI, I2C, I2S)

13）3.3V I/O，10 年使用寿命 (工业控制)

14）封装和温度

289 BGA 14x14mm .8mm

-40C 至 +85C (工业控制)

15）本产品包含在飞思卡尔产品长期供货计划中，自推出后至少保证15 年供货

16）核心板采用邮票孔，保证高速信号的稳定可靠，保证良好的连接性能，能够抵抗剧烈的震动，完全能够满足工业，汽车等恶劣环境的剧烈震动测试。

核心板配置

CPU	I.MX287	兼容I.MX28其他系列
内存	DDR2 128MB
存储	128MB NandFlash	兼容至4GB
电源管理	内部集成电源管理

操作系统支持

Linux 2.6.35，Wince6.0

工作温度

商业级：0°C —70°C

工业级：-40°C —85°C

存储温度

-60°C —125°C

硬件接口

接口规格		最大可配置接口数	描述
通讯接口	Ethernet	2	2路10/100Mbps以太网，符合IEEE1588
	USB2.0	2	1路高速USB 2.0 OTG，1路 USB2.0 HOST（最高480 Mbps），带有集成的HS USB PHY
	UART	6	6路UART，5路应用串口，每路应用串口可达到 3.25Mbps；1路调试串口，最高可以达到115Kb/s
	CAN	2	支持 CAN2.0B 协议
	I2C	2	2路I2C，最高可支持400 kbps
	SPI	4	4路SPI
	ADC	9	“8路12bit LRADC ，总共16通道； 1路高速HSADC，最高速度可 达2Msps”
	PWM	8	8路PWM
	Timer	4	4个 32bit 定时器
外部存储接口	SD/SDIO	3	3路SD和SDIO，相应支持1bit，4bit，8bit
多媒体	LCD	1	分辨率高达800x480，支持 16/18/24位显示
SAIF	2	支持全双工发送和接收操作

= 核心板引出接口说明以及跟三星2416的比较=

功能	I.MX287	I.MX283	S3C2416
SRAM	128KBytes	128KBytes	64 KBytes
ROM	128KBytes	128KBytes	32 KBytes
主频	454M	454M	400M
Watch dog	YES	YES	YES
应用串口	5路	5路	3路
调试串口	1路	1路	1路
CAN	2路	——	——
以太网	2路	1路	需要总线扩展
高速ADC	1路	1路	——
L2 Switch	YES	——	——
LCD	18/24 bit	18/24 bit	18/24 bit
LRADC	8路	8路	10路
PWM	8路	8路	4路
S/PIDF TX	YES	——	——
SD/SDIO/MMC	4路	4路	2路
安全	YES	YES	NO
SPI	4路	4路	1路
触摸	YES	YES	YES
USBHOST	1路	1路	1路
I2C	2路	2路	1路
USBOTG	1路	1路	1路
音频	1路	1路	1路
GPIO	若干路	若干路	若干路
PMU	YES	YES	NO
过热保护	YES	YES	NO
工业级标准	YES	YES	NO
封装间距	0.8mm	0.8 mm	0.65 mm
供货周期	15年	15年	随时停产

管脚定义

1	GND	72	GND
2	USB_0_DP	73	AUART0_RX
3	USB_0_DM	74	AUART0_TX
4	GND	75	AUART0_CTS
5	PWRGATE_SSP1	76	AUART0_RTS
6	PWRGATE_SSP0	77	PWM1
7	USB_0_ID	78	PWM0
8	USB_0_OC	79	DUART_RX
9	USB_0_PWR_EN	80	DUART_TX
10	USB_1_PWR_EN	81	AUART3_TX
11	USB_1_OC	82	AUART3_RTS
12	GND	83	AUART3_RX
13	USB_1_DM	84	AUART3_CTS
14	USB_1_DP	85	I2C_INT
15	GND	86	LCD_PWR_EN
16	I2C0_SDA	87	LCD_D07
17	I2C0_SCL	88	LCD_D08
18	SPDIF_OUT	89	LCD_D10
19	SAIF1_SDATA0	90	LCD_D11
20	SAIF0_SDATA0	91	LCD_D12
21	SAIF0_BITCLK	92	LCD_D13
22	SAIF0_MCLK	93	LCD_D14
23	SAIF0_LRCLK	94	LCD_D16
24	SSP0_DATA1	95	LCD_D15
25	GND	96	LCD_D19
26	SSP0_SCK	97	LCD_D18
27	GND	98	LCD_D22
28	SSP0_DATA0	99	LCD_D21
29	SSP0_DATA3	100	LCD_D00
30	SSP0_DATA2	101	LCD_WR_RWN
31	SSP0_CMD	102	LCD_D01
32	SD0_WP	103	SAIF1_SDATA1_CONN
33	SSP0_DATA4	104	SAIF1_SDATA0_CONN
34	SSP0_DATA7	105	SAIF1_MCLK_CONN
35	GND	106	LCD_D02
36	SSP0_DATA5	107	LCD_D03
37	SSP0_DATA6	108	LCD_D04
38	SSP0_DETECT	109	LCD_D05
39	GPIO2_24	110	LCD_D06
40	GPIO2_26	111	LCD_RS
41	CAN_PWDN	112	LCD_D17
42	GPIO2_25	113	LCD_D09
43	HEADPHONE_DETECT	114	LCD_D20
44	GPIO2_27	115	LCD_RD_E
45	SSP2_SCK	116	LCD_D23
46	SSP2_MISO	117	LCD_CS
47	SSP2_MOSI	118	BACKLIGHT_PWM
48	SSP2_SS0	119	CAN_TX_1
49	SSP2_SS2	120	CAN_RX_1
50	SAIF1_BITCLK/I2C1_SCL	121	CAN_TX_0
51	SAIF1_LRCLK/I2C1_SDA	122	CAN_RX0_HSADC_TRIGGER
52	ENET0_RX_EN	123	RESETN
53	ENET0_TX_EN	124	PSWITCH
54	ENET_MDC	125	LRADC5
55	ENET_MDIO	126	LRADC4
56	ENET0_RXD1	127	LRADC3
57	ENET0_RXD0	128	LRADC2
58	FEC_PWR_EN	129	LRADC0
59	GND	130	HSADC0
60	ENET_CLK	131	LRADC6
61	GND	132	LRADC1
62	ENET0_TXD0	133	VDDXTAL
63	ENET0_TXD1	134	LI-ION_BATTERY
64	ENET_INT	135
65	ENET_FEC_RESET_B	136
66	ENET1_TXD0	137	WALL_5V_IN
67	ENET1_TXD1	138
68	ENET1_RXD0	139	VDDIO_3V3
69	ENET1_RXD1	140
70	ENET1_RX_EN	141
71	ENET1_TX_EN	142	GND
