MYZR-I.MX28-DEMO 底板介绍
底板正面视图

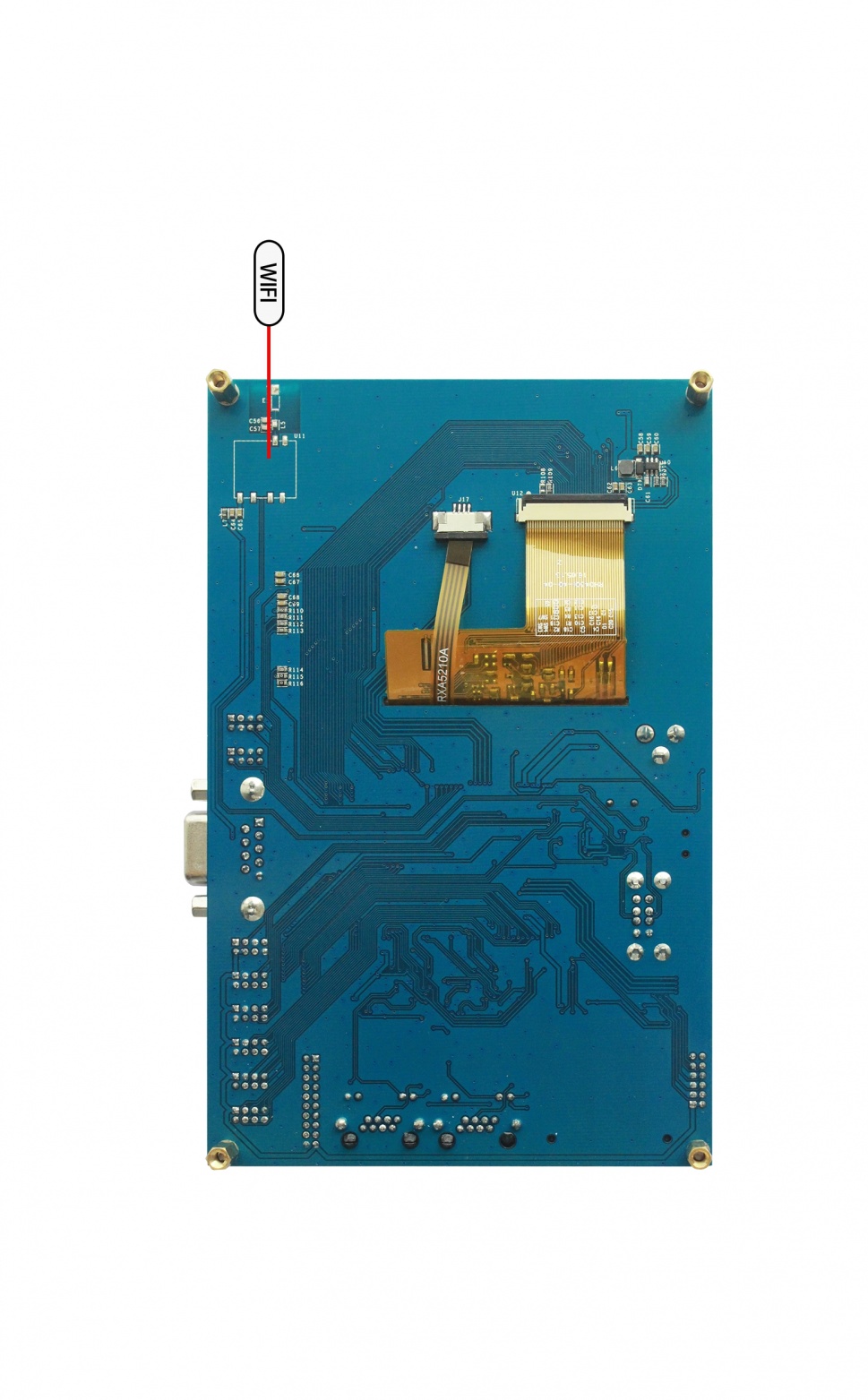

底板背面视图
底板图示说明
图示 |
接口模块 |
图示 |
接口模块 |
|---|---|---|---|
1 |
烧写按键 |
12 |
GPIO0 |
2 |
复位按键 |
13 |
GPIO1 |
3 |
CAN1 |
14 |
以太网1 |
4 |
CAN0 |
15 |
以太网0 |
5 |
拨码开关 |
16 |
SD卡 |
6 |
调试串口 |
17 |
CODEC接口 |
7 |
ADC |
18 |
触摸屏接口 |
8 |
TTL_COM2 |
19 |
双路USB HOST |
9 |
TTL_COM3 |
20 |
MINIUSB烧写接口 |
10 |
TTL_COM0 |
21 |
5V电源接口 |
11 |
SPI |
22 |
WIFI |
