MYZR-LS1012A-CB200 硬件介绍
视图

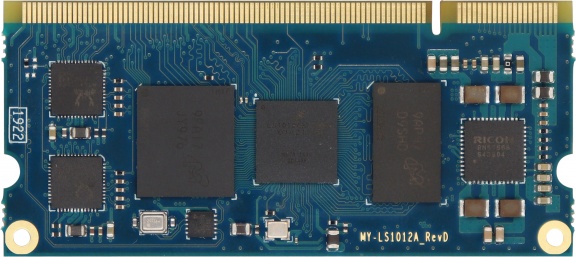

LS1012A核心板正面

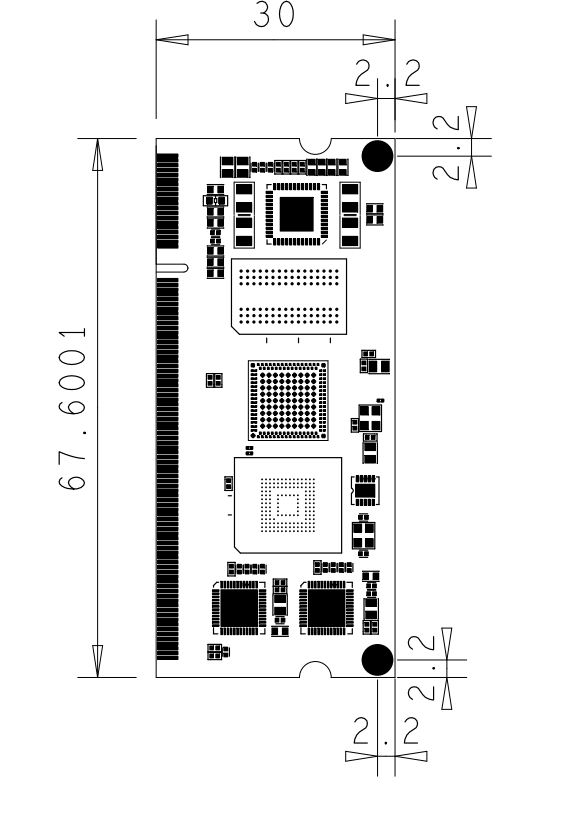

尺寸
参数
硬件配置
CPU |
LS1012A |
|---|---|
内存 |
512MB DDR3L |
存储 |
64MB SPINOR + 4GB eMMC |
供电电源
CPU 功耗
温度范围
工作温度
0°C ~ 70°C（商业级）-40°C ~ 85°C（工业级）
存储温度
-60°C ~ 125°C
操作系统支持
Linux：
linux-4.1.35
rootfs：
ramdisk 和 openwrt
硬件默认接口
默认接口
接口规格 |
最大可配置接口数 |
描述 |
|
通讯接口 |
Ethernet |
2 |
2路10/100/1000Mbps以太网，符合IEEE802.3，使用硬件PFE提供高性能以太网接口 |
USB |
2 |
1路超高速USB3.0（最高5Gbps），1路高速USB2.0（最高480Mbps） |
|
UART |
2 |
2路UART，其中UART2带CTS和RTS |
|
PCIe |
1 |
1路PCIe Gen 2.0（5.0 GTps） |
|
SATA |
1 |
1路SATA Gen 3.0（6.0Gbps） |
|
I2C |
1 |
1路I2C，支持400 Kbps |
|
外部存储接口 |
SD3.0/SDIO |
1 |
4位SD和SDIO卡传输，最高可达UHS-I SDR-104模式（最大104 MB/s） |
多媒体 |
SAI |
1 |
1路 I2S/SAI/AC97/TDM，支持全双工操作 |
其他 |
FTM |
1 |
2~8通道计时器，支持数据捕获，输出比较，输出PWM波等功能 |
TMU |
1 |
温度控制单元，监控芯片多点温度，范围为0~110℃ |
|
PBL |
1 |
预引导加载程序 |
|
管脚定义&详细功能说明
正面 |
||||
Pin NO. |
Pin Name |
CPU Ball Name |
功能描述 |
管脚电压 |
1 |
GND |
— |
地 |
— |
3 |
||||
5 |
||||
7 |
||||
9 |
||||
11 |
3V3_IN |
— |
电源输入 |
3.3V(input) |
13 |
||||
15 |
||||
17 |
||||
19 |
||||
21 |
INT_PMU |
— |
PMU中断输出（Hi-z） |
3.3V |
23 |
HRESET_PMU |
— |
PMU复位输入 |
3.3V |
25 |
POWER_OK |
— |
PMU复位信号输出（L） |
3.3V |
27 |
PMU_GPIO1 |
— |
GPIO |
3.3V |
29 |
PMU_GPIO0 |
— |
GPIO |
3.3V |
31 |
PMU_GPIO2 |
— |
GPIO |
3.3V |
43 |
VCC_1V8 |
— |
电源输出 |
1.8V(output) |
63 |
EC1_RXD0 |
14 |
EC1_RXD0 |
1.8V |
GPIO2_12 |
||||
SAI3_TX_BCLK |
||||
SAI3_RX_BCLK |
||||
USB2_STP |
||||
65 |
EC1_RXD1 |
80 |
EC1_RXD1 |
1.8V |
GPIO2_11 |
||||
SAI3_TX_SYNC |
||||
SAI3_RX_SYNC |
||||
USB2_NXT |
||||
73 |
EC1_RX_DV |
81 |
EC1_RX_DV |
1.8V |
GPIO2_14 |
||||
SAI4_TX_BCLK |
||||
SAI4_RX_BCLK |
||||
USB2_DIR |
||||
95 |
DUT_PORST_B |
59 |
PORESET_B（L） |
1.8V |
109 |
USB1_PWRFAULT |
128 |
USB1_PWRFAULT |
1.8V |
GPIO2_01 |
||||
ASLEEP |
||||
111 |
USB1_DVRVBUS |
67 |
USB1_DRVVBUS |
1.8V |
GPIO2_00 |
||||
115 |
USB1_ID |
129 |
USB1_ID |
— |
117 |
GND |
— |
地 |
— |
119 |
USB1_DN |
68 |
USB1_D_M |
— |
121 |
USB1_DP |
130 |
USB1_D_P |
— |
123 |
GND |
— |
地 |
— |
125 |
R_USB1_TX_N |
2 |
USB1_TX_M |
— |
127 |
R_USB1_TX_P |
69 |
USB1_TX_P |
— |
129 |
GND |
— |
地 |
— |
131 |
USB1_RX_N |
3 |
USB1_RX_M |
— |
133 |
USB1_RX_P |
70 |
USB1_RX_P |
— |
135 |
GND |
— |
地 |
— |
137 |
DUT_GPIO_2[2] |
9 |
SAI4_RX_DATA |
1.8V |
EC1_TXD3 |
||||
GPIO2_02 |
||||
SAI4_TX_DATA |
||||
USB2_D0 |
||||
139 |
DUT_GPIO_2[3] |
76 |
SAI3_RX_DATA |
1.8V |
EC1_TXD2 |
||||
GPIO2_03 |
||||
SAI3_TX_DATA |
||||
USB2_D1 |
||||
141 |
DUT_SAI2_TX_DATA |
10 |
SAI2_TX_DATA |
1.8V |
EC1_TXD1 |
||||
GPIO2_04 |
||||
USB2_D2 |
||||
143 |
DUT_SAI2_RX_DATA |
77 |
SAI2_RX_DATA |
1.8V |
EC1_TXD0 |
||||
GPIO2_05 |
||||
USB2_D3 |
||||
145 |
DUT_SAI2_TX_SYNC |
11 |
SAI2_TX_SYNC |
1.8V |
EC1_TX_EN |
||||
GPIO2_06 |
||||
USB2_CLK |
||||
147 |
DUT_SAI2_TX_BCLK |
78 |
SAI2_TX_BCLK |
1.8V |
EC1_GTX_CLK |
||||
GPIO2_07 |
||||
USB2_D4 |
||||
149 |
BRDG_IRQ_B |
12 |
SAI4_RX_SYNC |
1.8V |
EC1_RX_CLK |
||||
GPIO2_13 |
||||
SAI4_TX_SYNC |
||||
USB2_D5 |
||||
151 |
DUT_SAI2_RX_SYNC |
79 |
SAI2_RX_SYNC |
1.8V |
EC1_RXD3 |
||||
GPIO2_09 |
||||
USB2_D6 |
||||
153 |
DUT_SAI2_RX_BCLK |
13 |
SAI2_RX_BCLK |
1.8V |
EC1_RXD2 |
||||
GPIO2_10 |
||||
USB2_D7 |
||||
155 |
DUT_UART1_SOUT |
83 |
UART1_SOUT |
1.8V |
GPIO1_00 |
||||
cfg_eng_use |
||||
157 |
DUT_UART1_SIN |
16 |
UART1_SIN |
1.8V |
GPIO1_01 |
||||
159 |
P2_TXVA_P |
— |
以太网eth1接口 |
— |
161 |
P2_TXVA_N |
|||
163 |
GND |
— |
地 |
— |
165 |
P1_TXVA_P |
— |
以太网eth0接口 |
— |
167 |
P1_TXVA_N |
|||
171 |
P1_TXVB_P |
— |
以太网eth0接口 |
— |
173 |
P1_TXVB_N |
|||
175 |
GND |
— |
地 |
— |
177 |
P1_TXVC_P |
— |
以太网eth0接口 |
— |
179 |
P1_TXVC_N |
|||
181 |
GND |
— |
地 |
— |
183 |
P1_TXVD_P |
— |
以太网eth0接口 |
— |
185 |
P1_TXVD_N |
|||
187 |
GND |
— |
地 |
— |
189 |
PEXM2_PER_P |
94 |
SD1_RX2_P |
0.9V |
191 |
PEXM2_PER_N |
29 |
SD1_RX2_N |
0.9V |
193 |
GND |
— |
地 |
— |
195 |
PEXM2_REFCLK_P |
— |
PCIe时钟 |
0.7V,100MHz |
197 |
PEXM3_REFCLK_N |
|||
199 |
GND |
— |
地 |
— |
背面 |
||||
34 |
I2C_SDA_3V3 |
— |
I2C_SDA |
3.3V |
36 |
I2C_SCL_3V3 |
— |
I2C_SCL |
3.3V |
80 |
TA_PROG_SFP |
134 |
TA_PROG_SFP |
1.8V |
82 |
VDD_1V8_1 |
— |
电源输出 |
1.8V(output) |
120 |
USB1_VBUS |
4 |
USB1_VBUS |
5V(intput) |
130 |
SD_CMD |
5 |
SDHC1_CMD |
3.3V |
GPIO1_15 |
||||
132 |
SD_CLK |
71 |
SDHC1_CLK |
3.3V |
GPIO1_20 |
||||
134 |
SD_DAT0 |
72 |
SDHC1_DAT0 |
3.3V |
GPIO1_16 |
||||
136 |
SD_DAT1 |
6 |
SDHC1_DAT1 |
3.3V |
GPIO1_17 |
||||
138 |
SD_DAT2 |
73 |
SDHC1_DAT2 |
3.3V |
GPIO1_18 |
||||
140 |
SD_DAT3 |
7 |
SDHC1_DAT3 |
3.3V |
GPIO1_19 |
||||
142 |
uBUS_GPIO_1[22] |
7 |
SDHC1_WP |
1.8V |
GPIO1_22 |
||||
144 |
SD_CD_B |
8 |
SDHC1_CD_B |
1.8V |
GPIO1_21 |
||||
146 |
SDHC_VSEL |
75 |
SDHC1_VSEL |
1.8V |
GPIO1_23 |
||||
148 |
PROC_RESET_REQ_B |
17 |
CLK_OUT |
1.8V |
GPIO1_31 |
||||
cfg_rcw_src |
||||
RESET_REQ_B |
||||
150 |
PROC_TMS |
84 |
TMS |
1.8V |
GPIO1_09 |
||||
UART2_CTS_B |
||||
SAI5_TX_SYNC |
||||
SAI5_RX_SYNC |
||||
152 |
PROC_TCK |
18 |
TCK |
1.8V |
GPIO1_06 |
||||
UART2_SIN |
||||
154 |
PROC_TDI |
19 |
TDI |
1.8V |
GPIO1_07 |
||||
UART2_RTS_B |
||||
SAI5_TX_DATA |
||||
SAI5_RX_DATA |
||||
156 |
PROC_TRST_B |
85 |
TRST_B |
1.8V |
GPIO1_10 |
||||
SAI5_TX_BCLK |
||||
SAI5_RX_BCLK |
||||
158 |
PROC_TDO |
20 |
TDO |
1.8V |
GPIO1_08 |
||||
UART2_SOUT |
||||
162 |
ETH1_LINK_1000 |
— |
以太网eth0 LED指示灯接口 |
上拉3.3V |
164 |
ETH1_LED_AD0 |
下拉地 |
||
168 |
P2_TXVB_P |
— |
以太网eth1接口 |
— |
170 |
P2_TXVB_N |
|||
172 |
GND |
— |
地 |
— |
174 |
||||
176 |
P2_TXVC_P |
— |
以太网eth1接口 |
— |
178 |
P2_TXVC_N |
|||
180 |
GND |
— |
地 |
— |
182 |
P2_TXVD_P |
— |
以太网eth1接口 |
— |
184 |
P2_TXVD_N |
|||
186 |
GND |
— |
地 |
— |
188 |
PEXM2_PET_N |
28 |
SD1_TX2_N |
1.35V |
190 |
PEXM2_PET_P |
93 |
SD1_TX2_P |
1.35V |
192 |
GND |
— |
地 |
— |
198 |
ETH2_LINK_1000 |
— |
以太网eth1 LED指示灯接口 |
下拉地 |
200 |
ETH2_LED_AD0 |
上拉3.3V |
||
