MYZR-LS1012A-MB200 硬件介绍

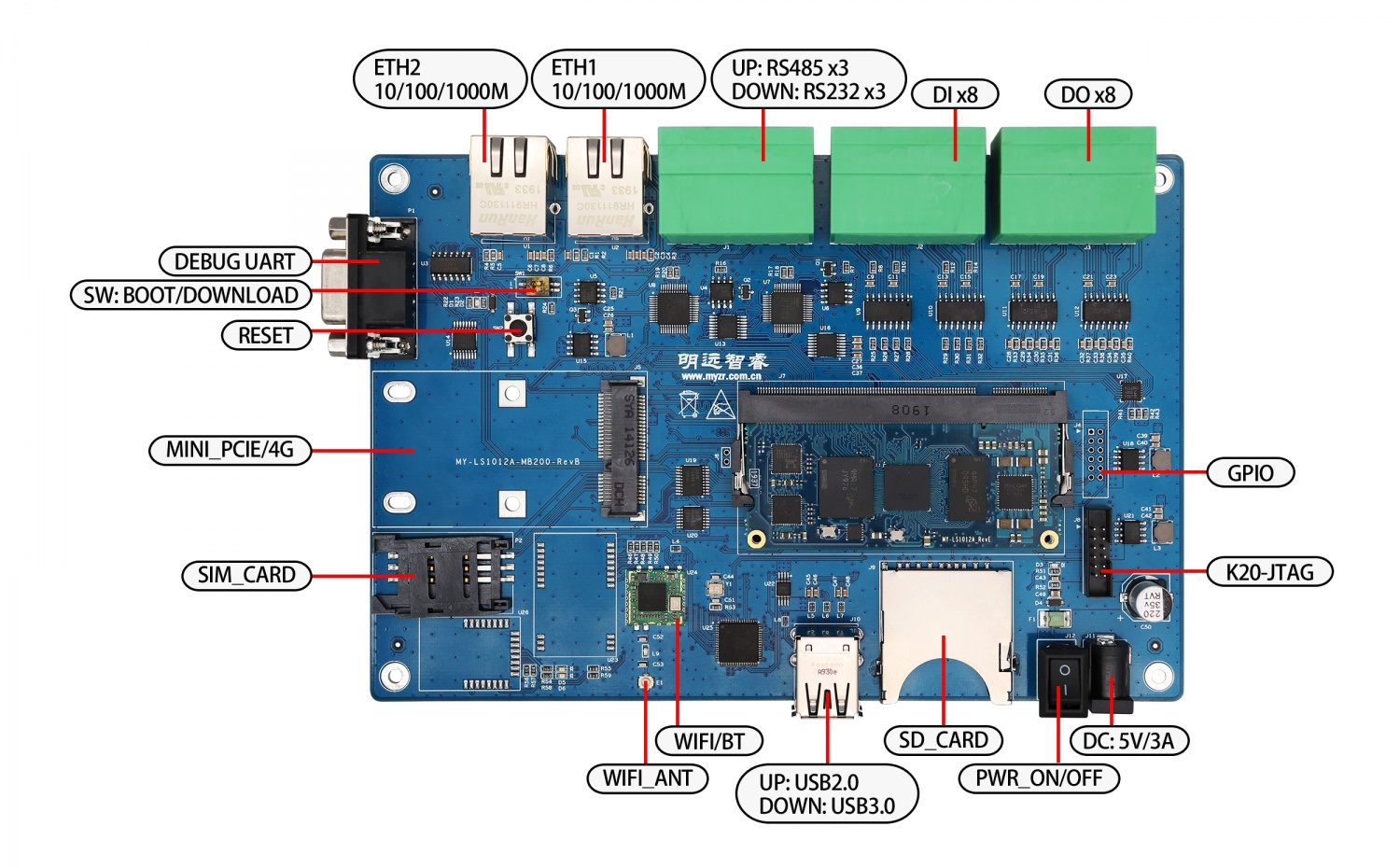

接口概览

正面图

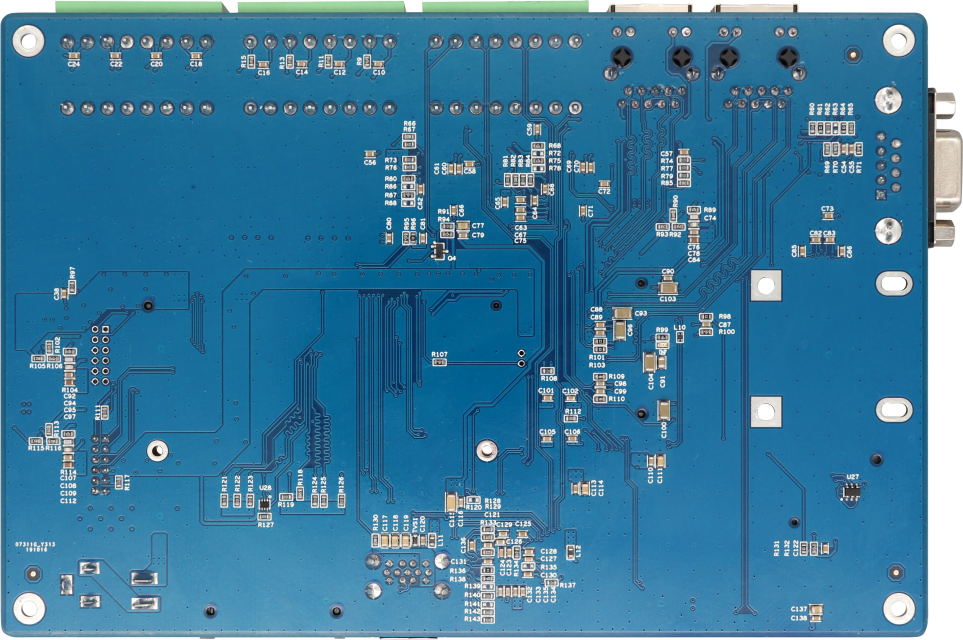

背面图（MB200）

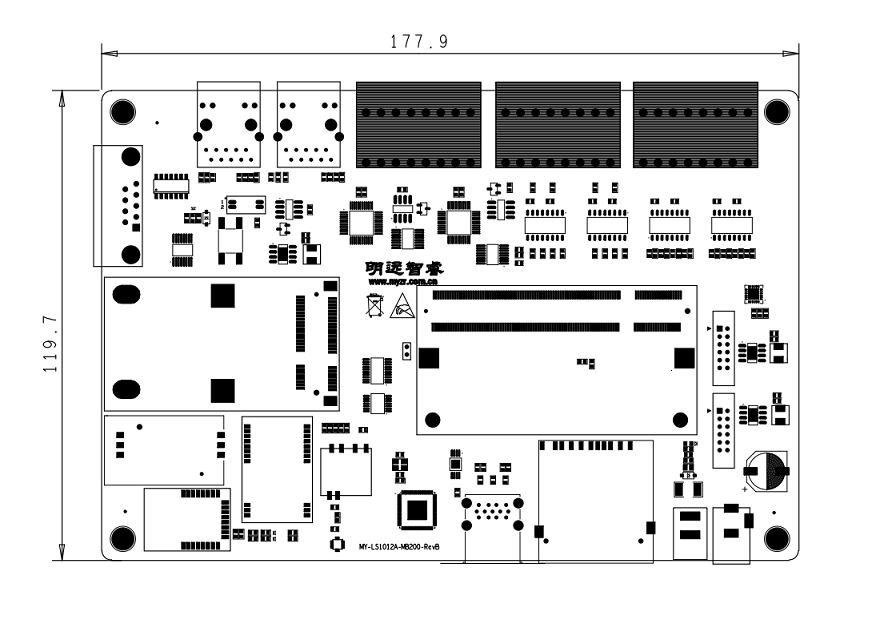

尺寸图（MB200）


接口功能

两位拨码开关

丝印(silk screen)：SW1
引脚及信号定义如下：

模式控制

1位

2位

烧写模式

x

0

启动模式

x

1

复位开关

丝印：SW2
功能：按下复位

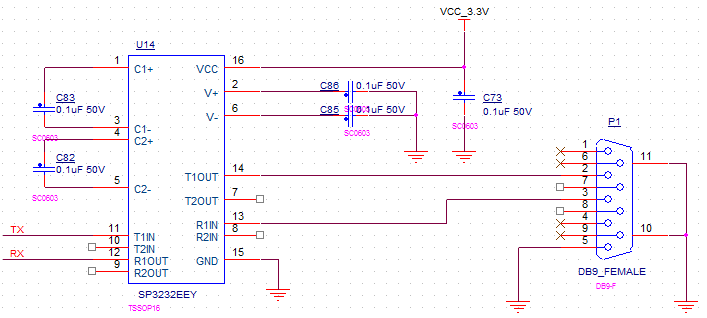

调式串口

丝印：P1
接口属性：UART0，RS-232电平
引脚及信号定义如下：

232串口&485串口

丝印：J1

名称

数量

接口属性

RS-232

3

USB扩展串口，数据速率高达235Kbps

RS-485

3

USB扩展串口，数据速率高达12Mbps
引脚及信号定义如下：

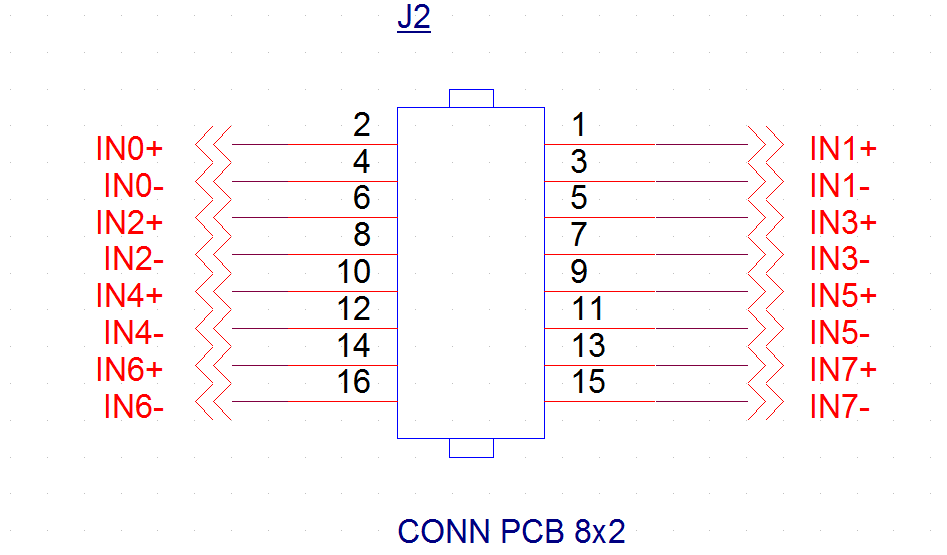

DI扩展

丝印：J2
接口属性：扩展DI，光耦隔离
引脚及信号定义如下：

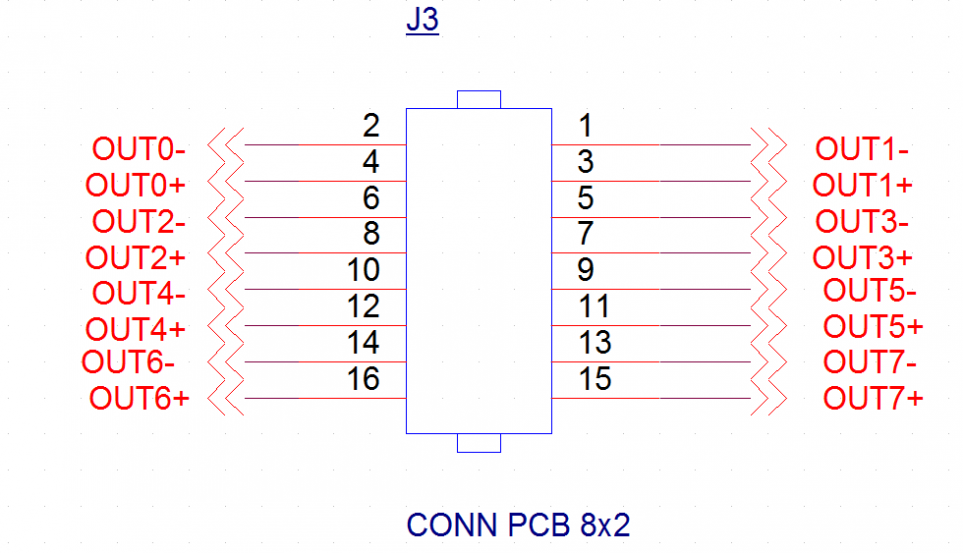

DO扩展

丝印：J3
接口属性：扩展DO，光耦隔离
引脚及信号定义如下：

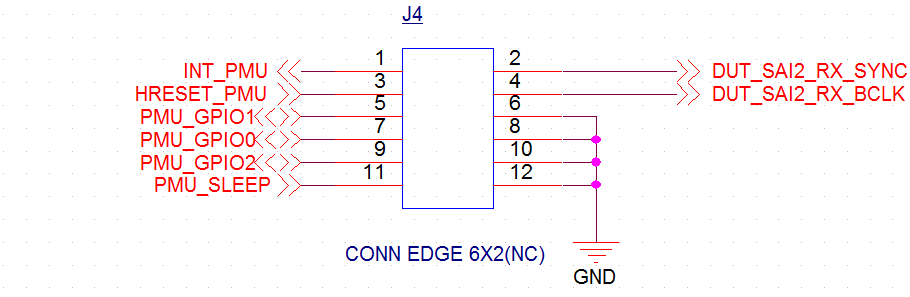

GPIO&PMU控制

丝印：J4
接口属性：空余管脚，部分可作GPIO使用 引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J4-1

INT_PMU

核心板PMU中断请求输出

J4-2

DUT_SAI2_RX_SYNC

核心板引出，可作GPIO用

J4-3

HRESET_PMU

核心板PMU引出，可作GPIO用

J4-4

DUT_SAI2_RX_BCLK

核心板引出，可作GPIO用

J4-5

PMU_GPIO1

核心板PMU引出，可作GPIO用

J4-6

GND

数字地

J4-7

PMU_GPIO0

核心板PMU引出，可作GPIO用

J4-8

GND

数字地

J4-9

PMU_GPIO2

核心板PMU引出，可作GPIO用

J4-10

GND

数字地

J4-11

PMU_SLEEP

核心板PMU待机模式控制信号输入

J4-12

GND

数字地

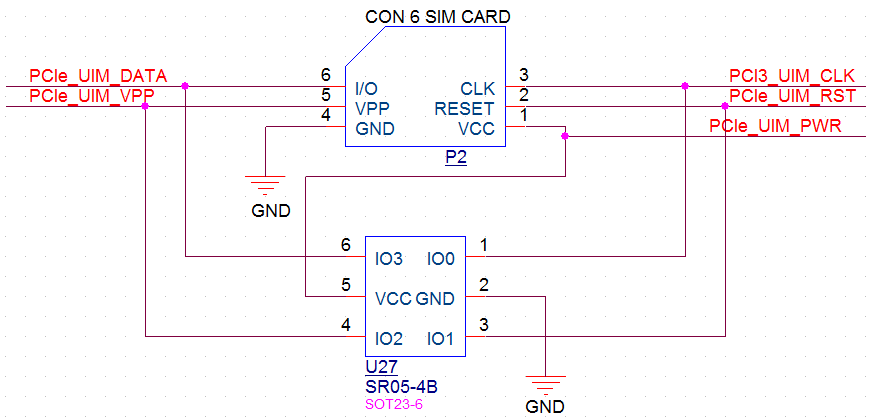

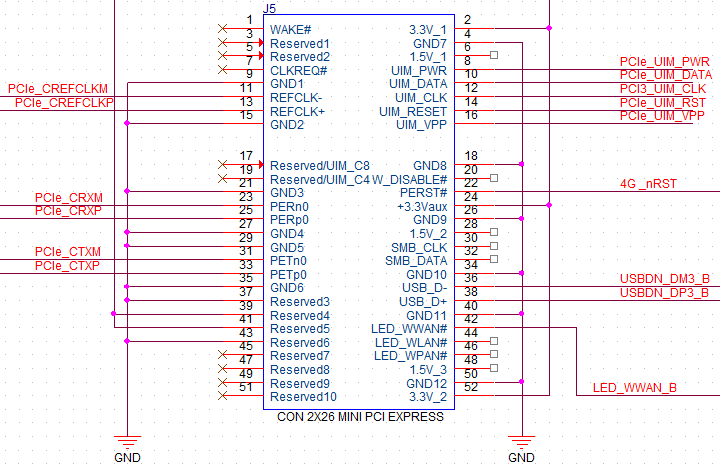

4G mini-PCIE & SIM卡座

名称

丝印

接口属性

4G mini-PCIE

J5

miniPCIE标准接口，PCIe 2.0标准

SIM卡座

P2

接4G SIM卡
引脚及信号定义如下：

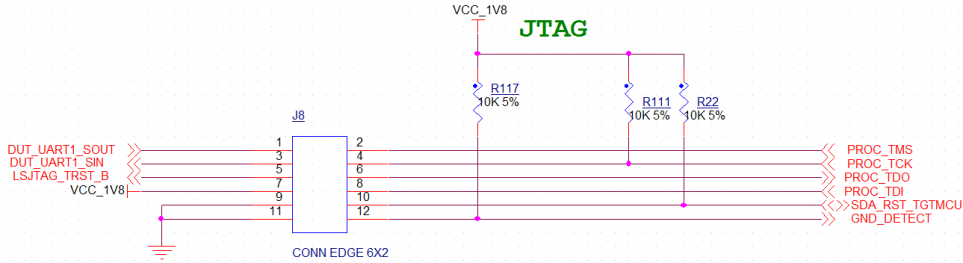

K20-JTAG

丝印：J8
接口属性：K20-JTAG烧写模块接口 引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J8-1

DUT_UART_SOUT

调试串口输出

J8-2

PROC_TMS

测试模式选择

J8-3

DUT_UART_SIN

调试串口输入

J8-4

PROC_TCK

测试时钟输出

J8-5

LSJTAG_TRST_B

LS1012A复位信号

J8-6

PROC_TDO

测试数据输出

J8-7

VCC_1V8

1.8V输出

J8-8

PROC_TDI

测试数据输入

J8-9

GND

数字地

J8-10

SDA_RST_TGTMCU

K20复位信号

J8-11

GND

数字地

J8-12

GND_DETECT

地检测

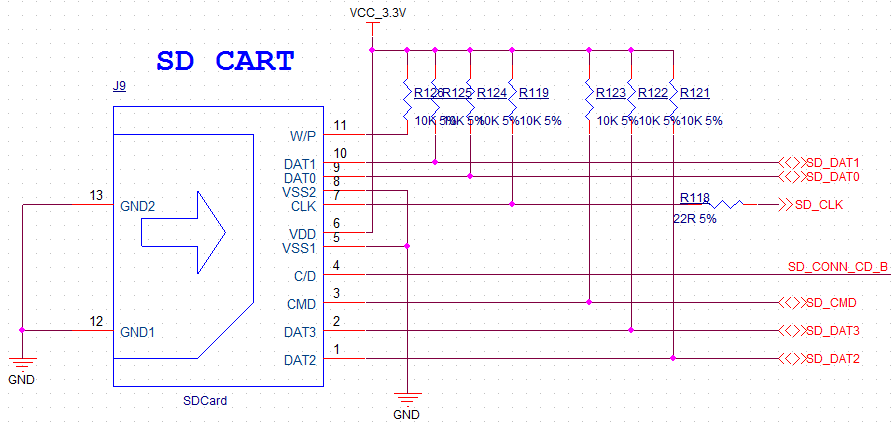

SD卡座

丝印：J9
接口属性：标准SD卡座，支持SD3.01，速率为UHS-1标准 引脚及信号定义如下：

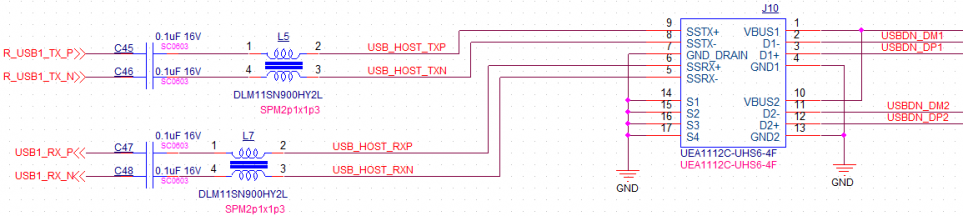

USB扩展

丝印：J10
接口属性：USB1扩展USB3.0+USB2.0，USB TYPE-A接口 引脚及信号定义如下：

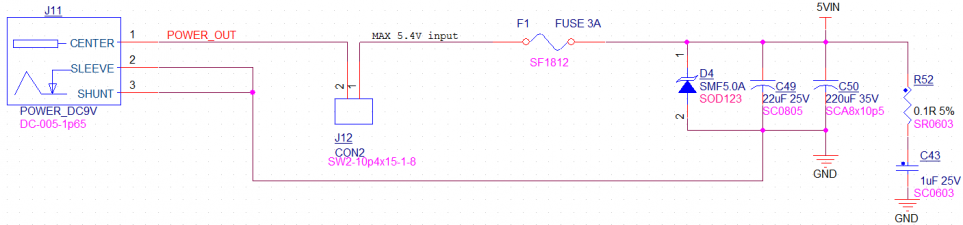

主电源输入&开关

名称

丝印

接口属性

主电源输入

J11

内正外负插孔，5V电压

主电源开关

J12

电源开关
引脚及信号定义如下：

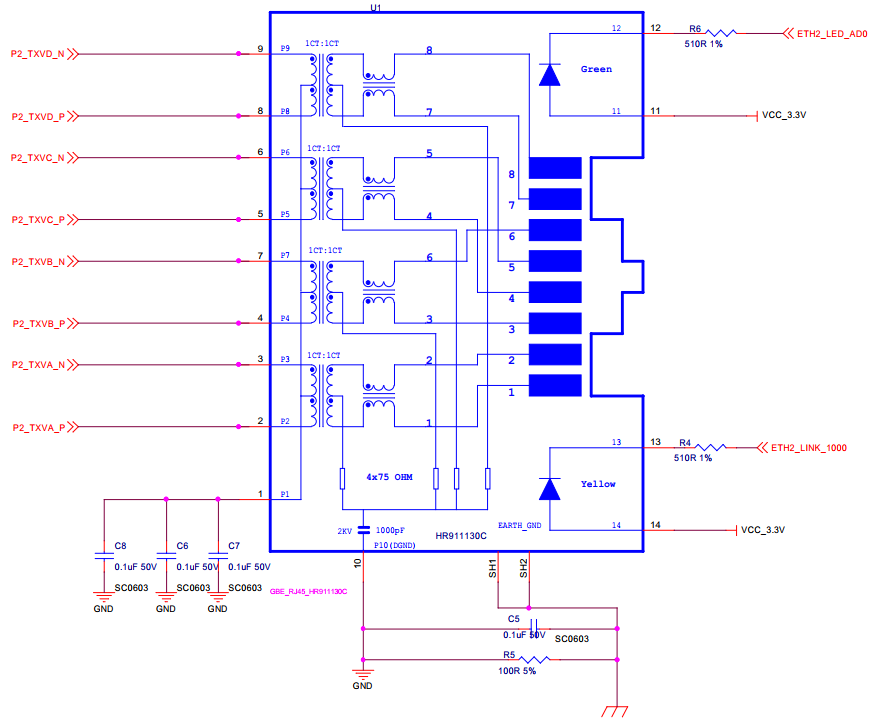

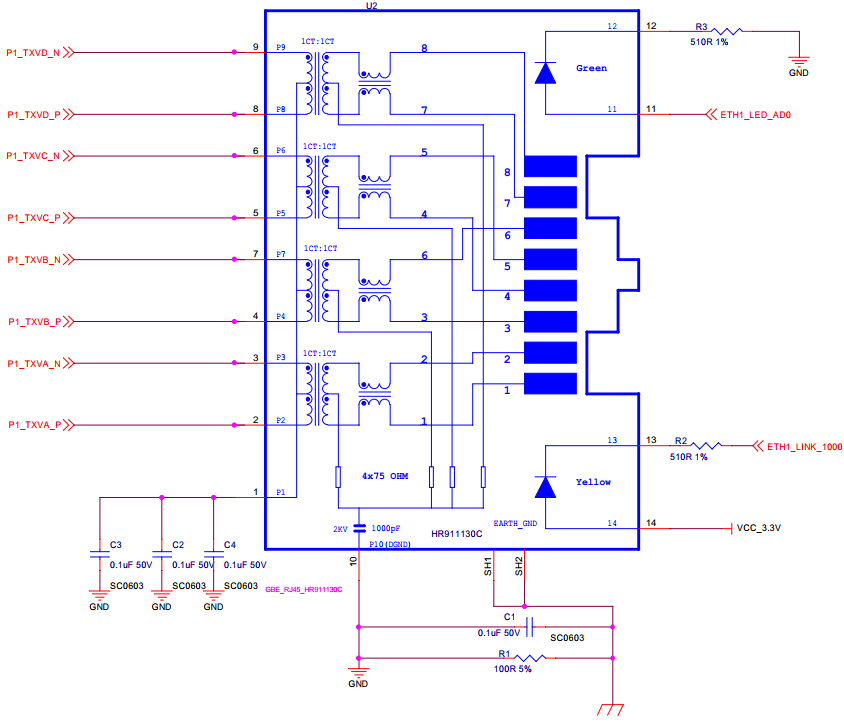

以太网口

名称

丝印

接口属性

以太网口1

U1

ETH1,SGMII，支持10/100/1000M

以太网口0

U2

ETH0,SGMII，支持10/100/1000M
引脚及信号定义如下：

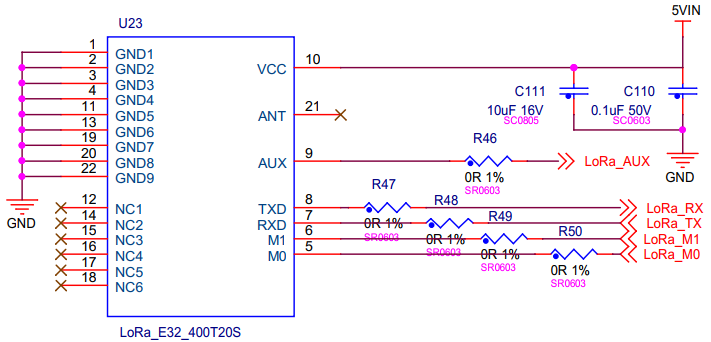

LORA模块

丝印：U23
接口属性：LORA模块，串口通讯 引脚及信号定义如下：

引脚

信号

属性

U23-1、2、3、4、11、13、19、20、22

GND

数字地

U23-12、14、15、16、17、18、21

NC

悬空

U23-10

5VIN

模块5V输入

U23-9

LoRa_AUX

模块工作状态指示

U23-8

LoRa_RX

模块TTL串口输入

U23-7

LoRa_TX

模块TTL串口输出

U23-6

LoRa_M1

模块工作模式控制

U23-5

LoRa_M0

模块工作模式控制

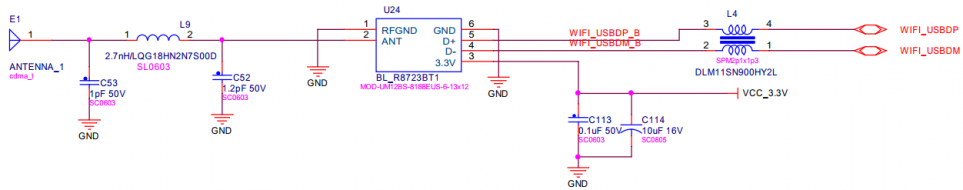

WIFI/BT模块

丝印：U24
接口属性：WIFI/BT模块，USB通讯
引脚及信号定义如下：

引脚

信号

属性

U24-1

GND

数字地

U24-2

ANT

天线接口

U24-3

VCC_3.3V

模块3.3V输入

U24-4

WIFI_USBDM

USB数据 正

U24-5

WIFI_USBDP

USB数据 负

U24-6

GND

数字地

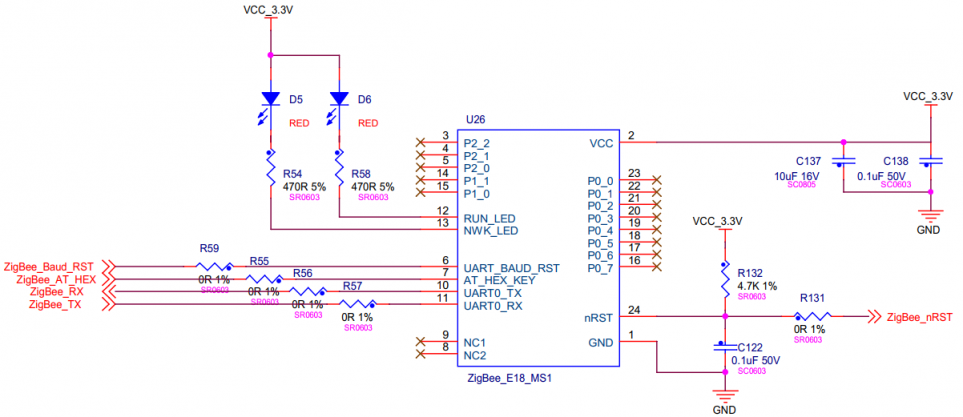

ZIGBEE模块

丝印：U26
接口属性：ZIGBEE模块，串口通讯 引脚及信号定义如下：

引脚

信号

属性

引脚

信号

属性

U26-1

GND

数字地

U26-11

ZigBee_TX

模块TTL串口输入

U26-2

VCC_3.3V

模块3.3V输入

U26-12

RUN_LED

指示模块正常运行状态

U26-6

ZigBee_Baud_RST

恢复串口波特率为115200

U26-13

NWK_LED

指示模块入网状态

U26-7

ZigBee_AT_HEX

切换指令模式

U26-24

ZigBee_nRST

模块复位

U26-10

ZigBee_RX

模块TTL串口输出
