RS485与MQTT透传示例
一、目标
网关开发板（内置 RS485 与以太网接口，运行网关程序）
RS485 电表 dds1079（或等效设备）
客户电脑（用于网页配置 + MQTT 客户端）
MQTT 服务器（可以是公网的 broker.emqx.io，也可以是客户自建）
二、设备连接
准备一根 RS485 通讯线 （A/B 两芯，或差分线）。

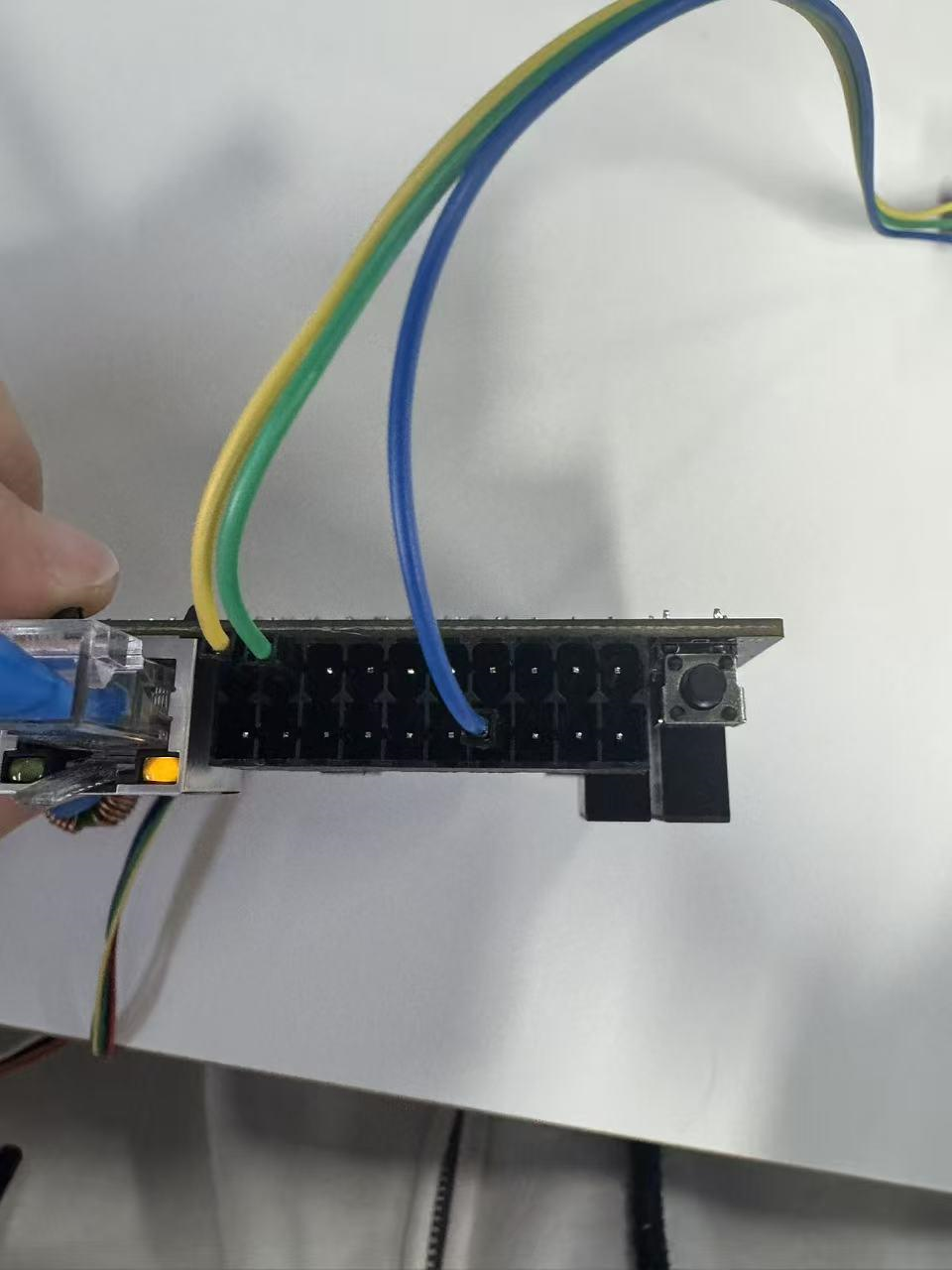

将 RS485 接线端子与网关的 RS485 接口对应连接：
电表 A ↔ 网关 A2
电表 B ↔ 网关 B2
电表GND↔ 网关GND
确认电表和网关都上电正常：
电表显示屏/指示灯正常；
网关电源指示灯、RUN 指示灯正常。
三、网口连接

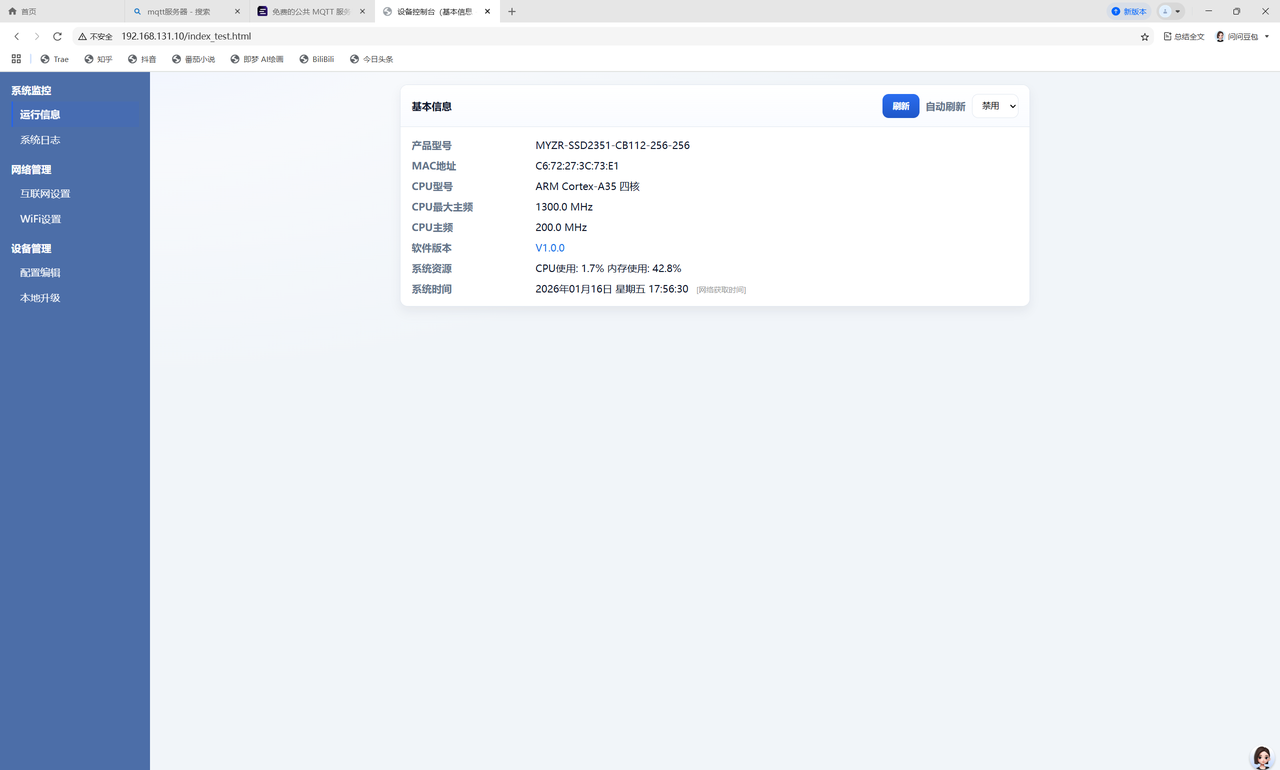

先通过网线将主机和开发板连接，通过静态ip，192.168.137.81进入网址首页找到MAC地址并记住。
进入主机cmd命令端，输入命令arp -a | find /i “c6-72-27-3c-73-e1”来找到
在网站中输入命令端进入网页
三、网页配置
设备列表配置
参数说明
interface (接口名称)
含义 ：该采集任务的唯一识别名。
说明 ：建议设置为设备型号或安装位置（如 dds1079 ），方便在日志和数据平台中区分不同的设备。
status (启用状态)
含义 ：该任务的开关。
说明 ：设置为 enabled 表示立即开始采集；设置为 disabled 表示暂时停止该任务。
command (采集指令)
含义 ：发送给物理设备的原始指令报文。
说明 ：通常为十六进制格式（Hex）。例如，图中是一串读取电表数据的 Modbus 或 DL/T 645 协议指令。
period (采集周期)
含义 ：两次采集之间的时间间隔。
说明 ：单位为 毫秒 。例如设置为 1000 表示每隔 1 秒钟向设备发送一次指令。
action (处理动作)
含义 ：获取到设备回传数据后的处理方式。
说明 ：常用 forward （转发），表示将采集到的原始数据直接转发给服务器或云平台。
object (物理端口)
含义 ：指令通过哪个硬件接口发出去。
说明 ：例如 uart2 代表开发板上的第 2 个串口（通常对应板子上的 RS485 接口）。
format (数据格式)
含义 ：通信时使用的数据编码形式。
说明 ： hex 代表十六进制（工业设备最常用）；也可以根据需求配置为 string （字符串）或 json 。

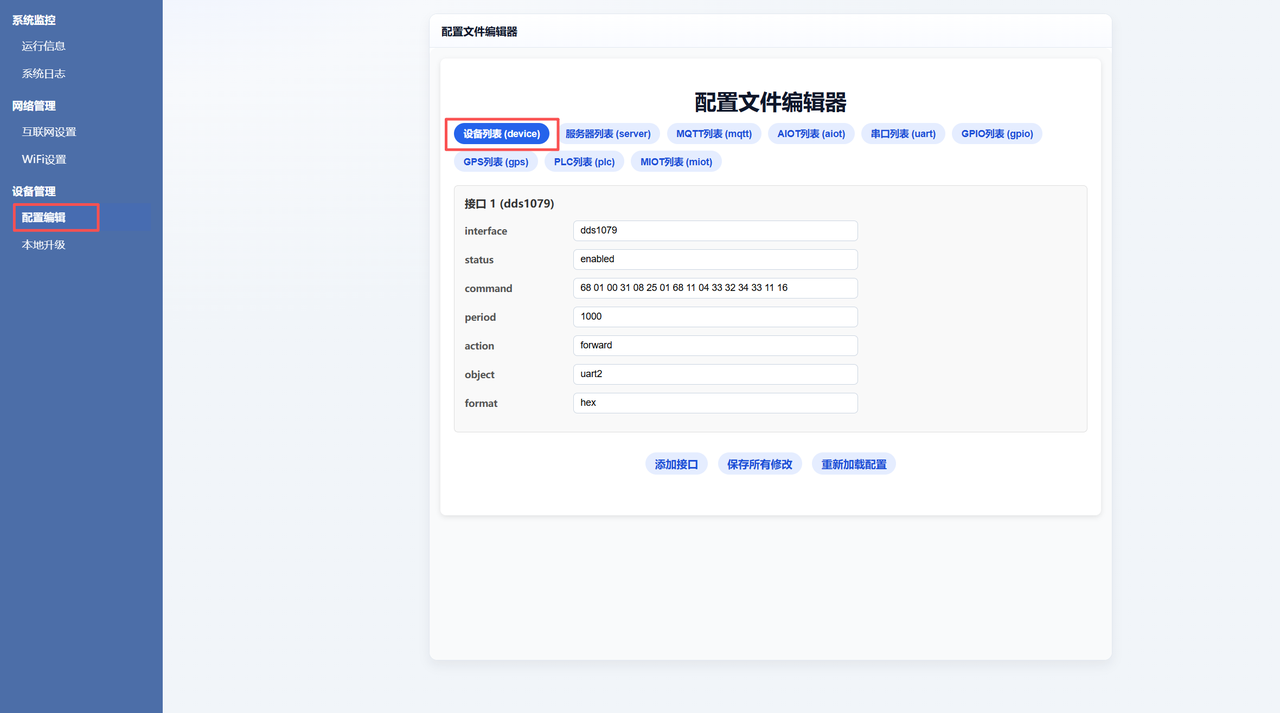

示例：

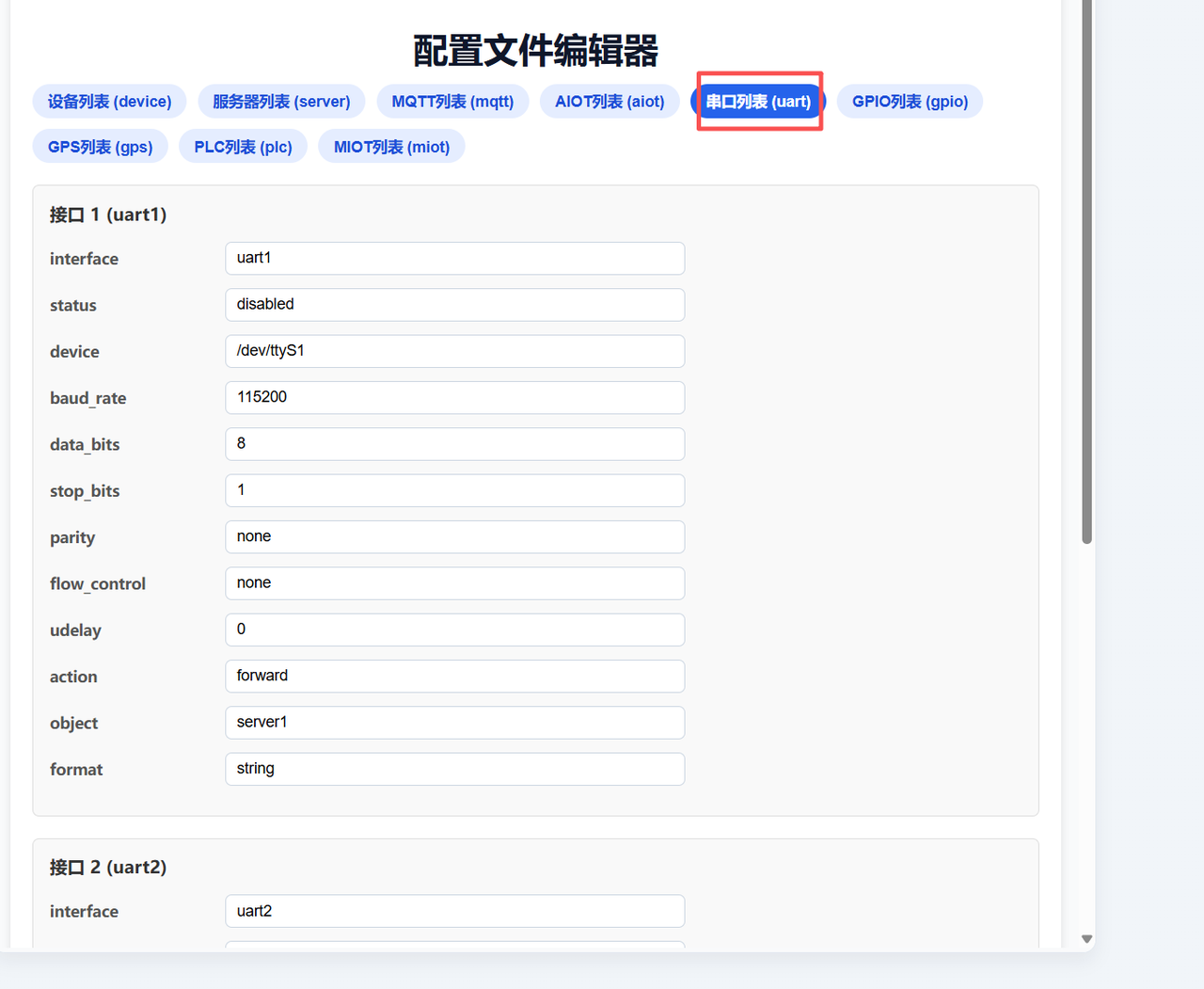

串口列表配置
参数说明
interface (接口名称)
含义 ：该串口配置的内部识别名。
说明 ：通常命名为 uart1 、 uart2 等，用于在其他配置中引用此串口。
status (启用状态)
含义 ：是否激活该串口。
说明 ： enabled 为开启， disabled 为关闭。若不使用该串口，建议关闭以节省资源。
device (设备路径)
含义 ：硬件串口在 Linux 系统中的物理地址。
说明 ：例如 /dev/ttyS1 。这直接对应开发板上的某个物理接线端子，通常无需用户修改。
baud_rate (波特率)
含义 ：串口通信的传输速率。
说明 ：必须与连接的外部设备一致。常见值有 9600 、 115200 等。
data_bits / stop_bits / parity (数据位/停止位/校验位)
含义 ：串口通信的基础底层协议参数。
说明 ：工业标准通常为 8 位数据位、 1 位停止位、 none （无）校验。需根据外部设备手册进行匹配。
flow_control (流控)
含义 ：数据传输的流量控制方式。
说明 ：通常设置为 none 。除非设备明确要求硬件或软件流控，否则不建议开启。
udelay (微秒延迟)
含义 ：串口读写操作后的强制等待时间。
说明 ：单位为 微秒 。用于适配一些响应较慢的老旧工业设备，通常设置为 0 。
action / object (处理动作/转发对象)
含义 ：串口收到数据后的去向。
说明 ：例如 action 为 forward ， object 为 server1 ，表示串口收到的所有原始数据都会立即转发给配置好的服务器。
format (数据格式)
含义 ：数据的表现形式。
说明 ： string 代表文本字符串形式， hex 代表十六进制原始字节。

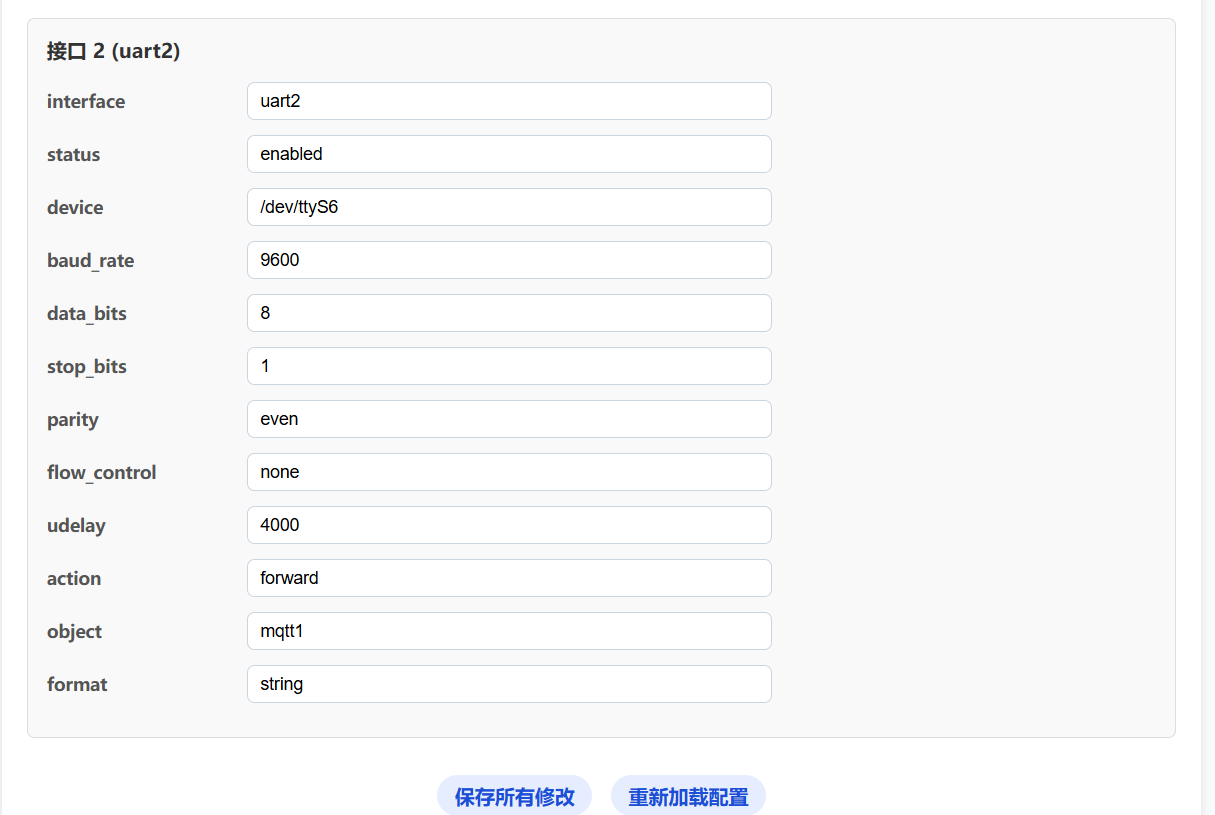

示例

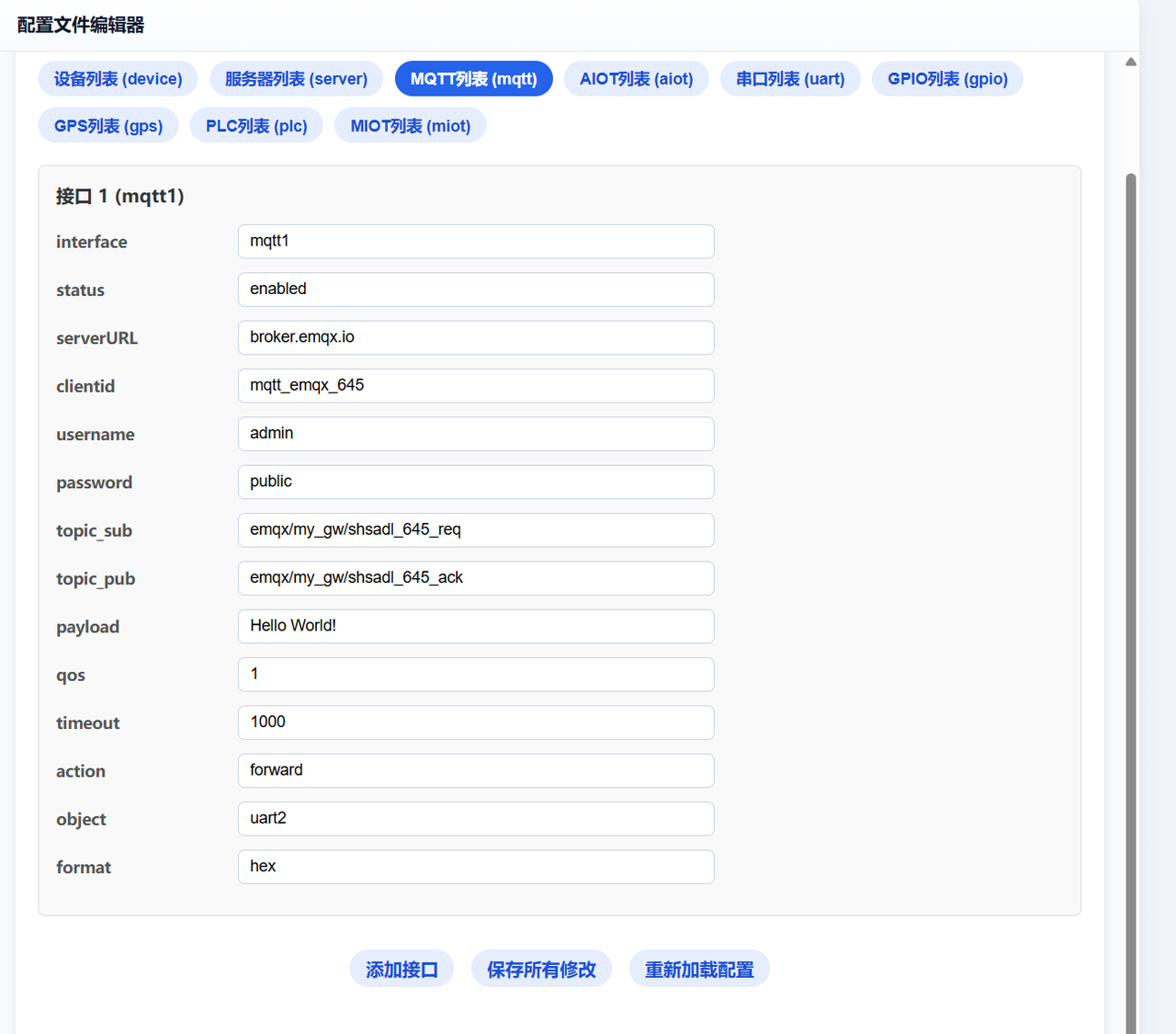

MQTT列表配置
参数说明
interface (接口名称)
含义 ：该 MQTT 连接的唯一识别名。
说明 ：用于区分不同的云平台连接（如 mqtt1 、 mqtt2 ）。
status (启用状态)
含义 ：是否开启此 MQTT 连接。
说明 ：设置为 enabled 后，开发板会尝试连接云端服务器。
serverURL (服务器地址)
含义 ：MQTT 服务器（Broker）的域名或 IP 地址。
说明 ：例如 broker.emqx.io 。这是数据上报的目的地。
clientId (客户端 ID)
含义 ：开发板在云端的“身份证号”。
说明 ：必须保证在同一个服务器上是唯一的，通常用于云平台识别具体的网关设备。
username / password (用户名 / 密码)
含义 ：连接云平台所需的身份验证凭据。
说明 ：如果服务器开启了安全认证，需在此填写正确的账号密码。
topic_sub (订阅主题)
含义 ：开发板“听”哪个频道。
说明 ：开发板会监听此主题，用于接收来自云端的远程控制指令。
topic_pub (发布主题)
含义 ：开发板“说”哪个频道。
说明 ：开发板采集到的所有数据都会通过这个主题发布到云端。
payload (测试负载)
含义 ：默认的发送内容。
说明 ：通常用于心跳包或测试连接是否正常。
qos (服务质量)
含义 ：消息传输的可靠性等级。
说明 ：可选 0 （最多一次）、 1 （至少一次）、 2 （只有一次）。工业场景建议设为 1 。
timeout (超时时间)
含义 ：网络响应等待时间。
说明 ：单位为 毫秒 。在网络环境较差时，可适当调大此值。
action / object / format (处理动作 / 转发对象 / 数据格式)
含义 ：云端指令下发后的去向。
说明 ：例如 action 为 forward ， object 为 uart2 ， format 为 hex 。这意味着：云端下发的 MQTT 消息会自动转换成十六进制，并从 RS485 串口发给现场设备。

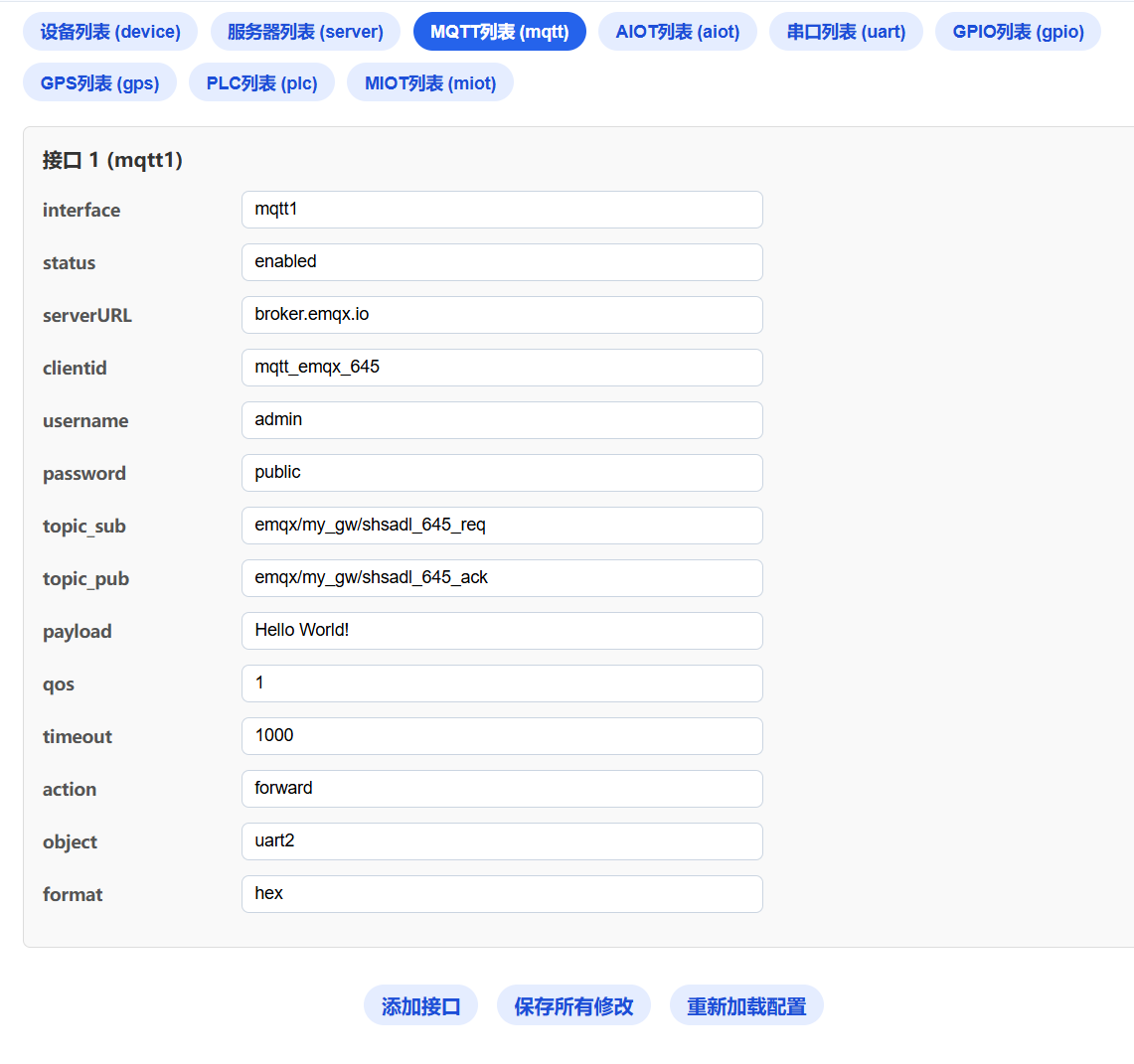

示例

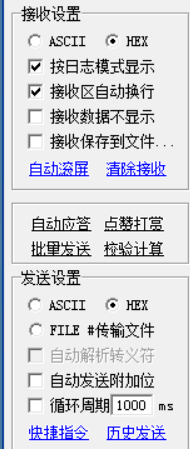

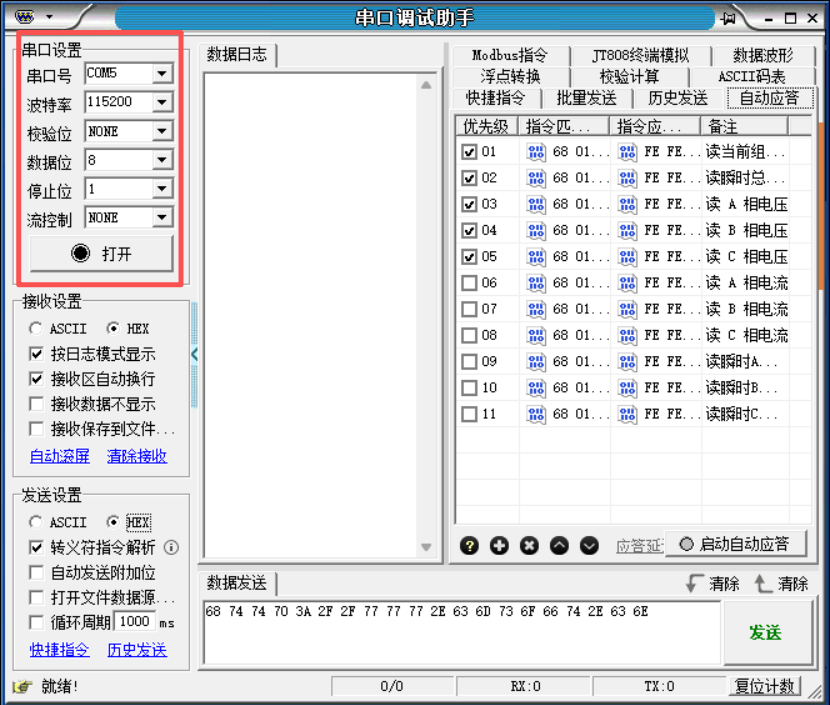

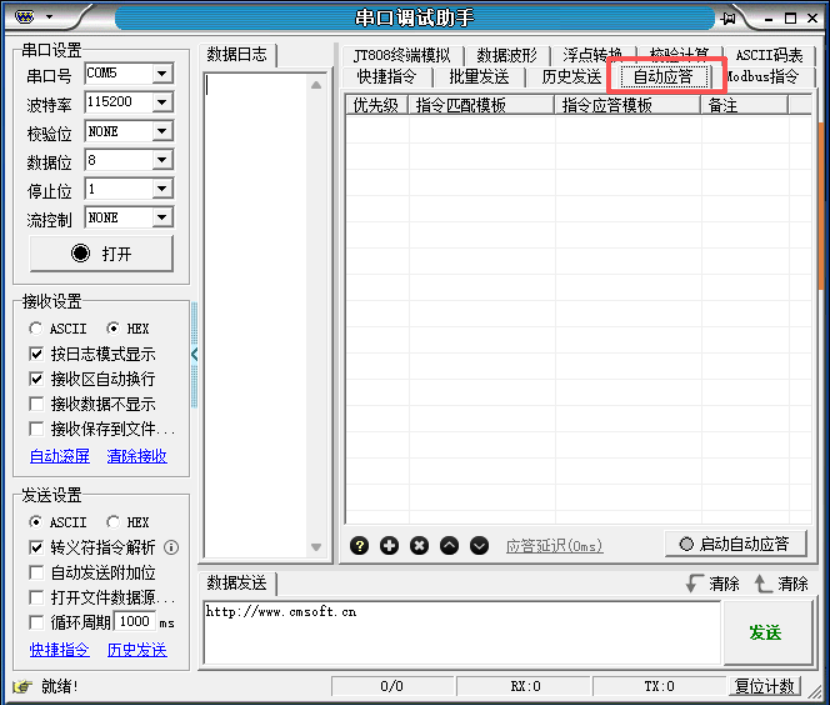

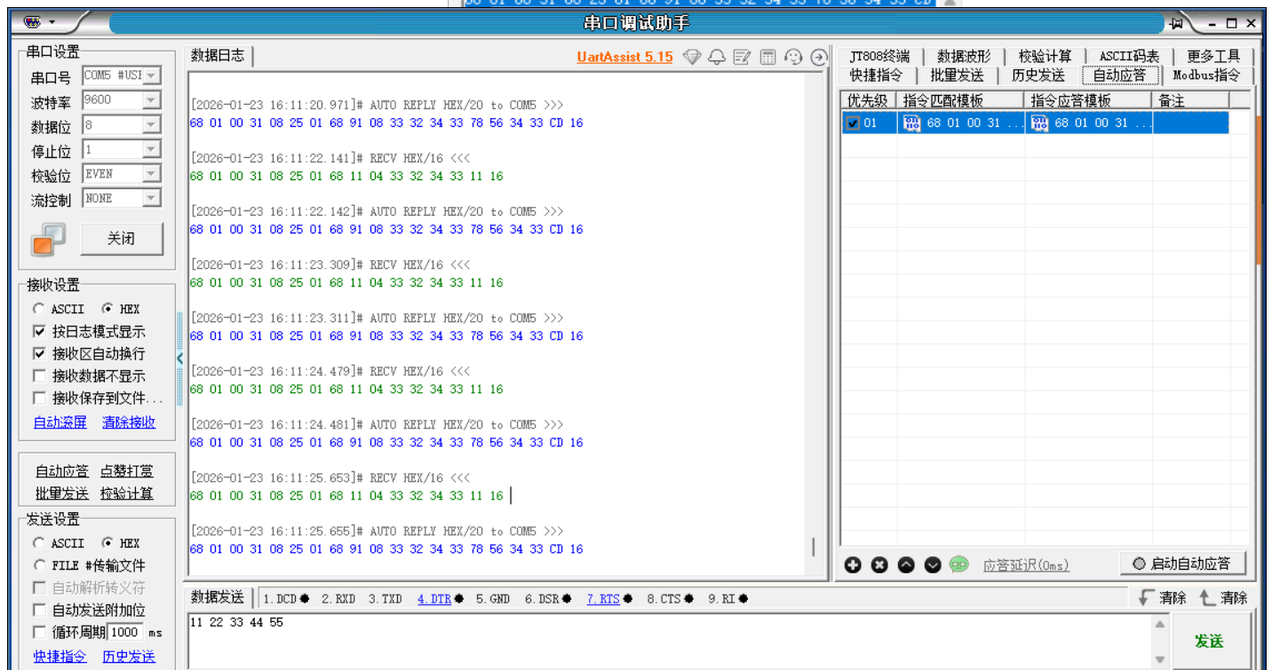

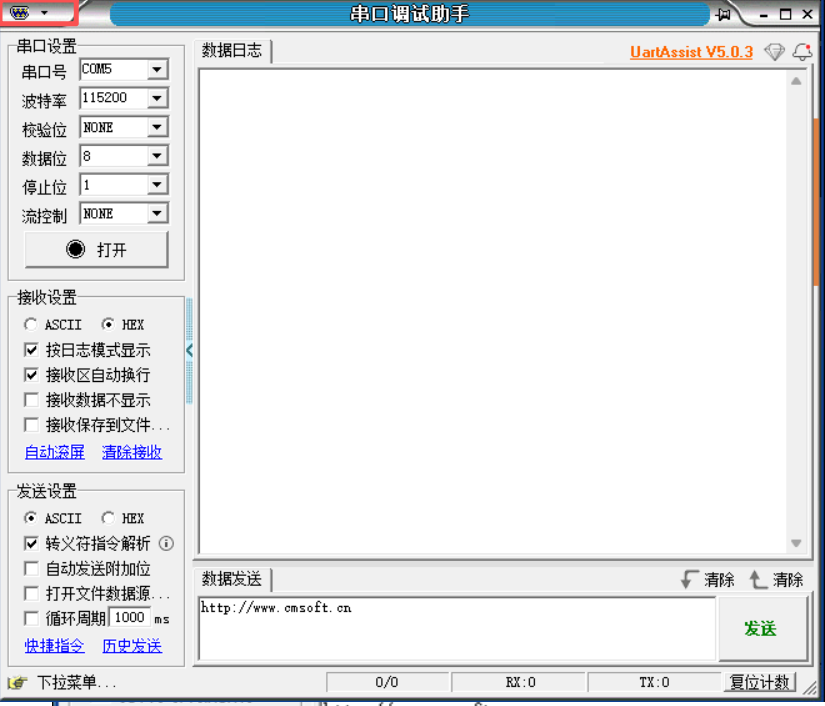

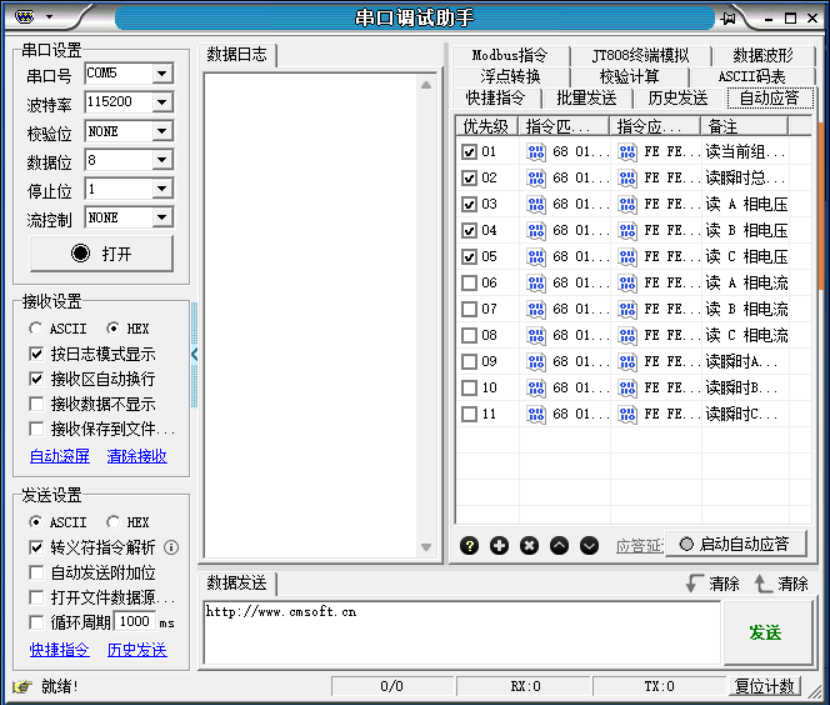

完成这三个列表的修改后本次示例的网页配置完成，下一步对串口调试工具进行配置
四、电脑

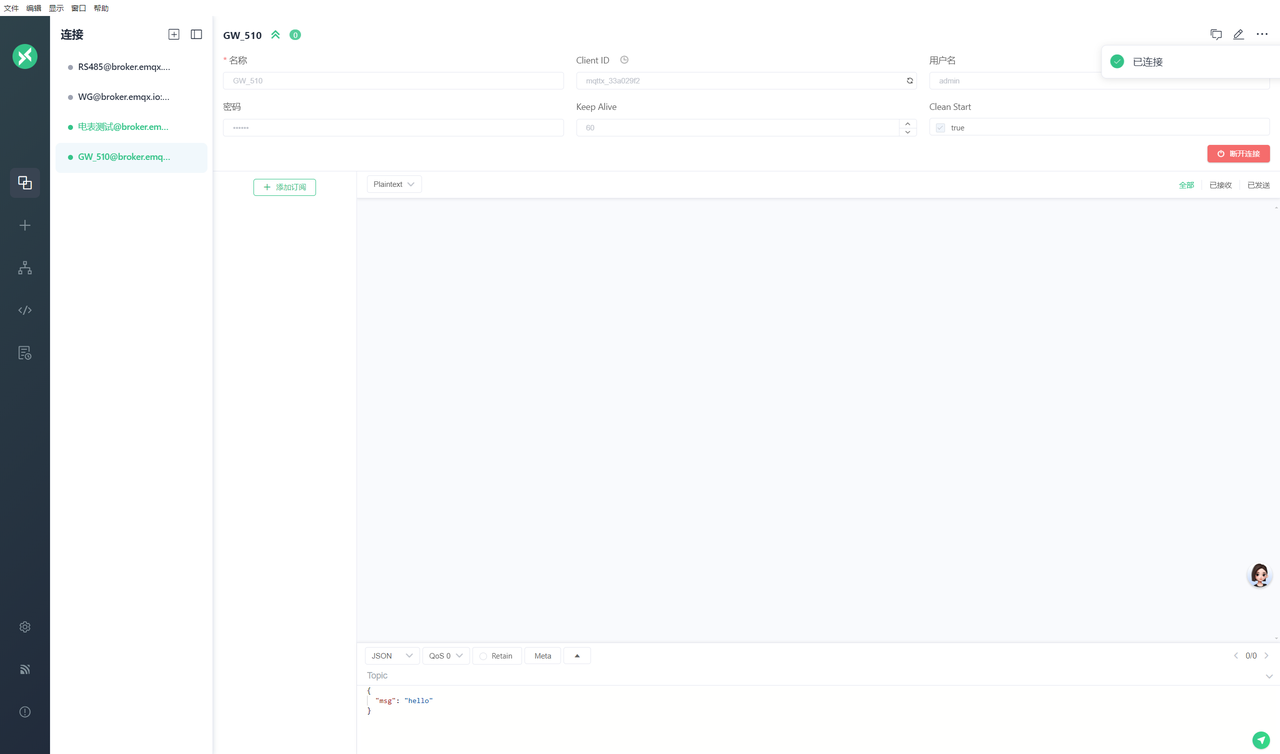

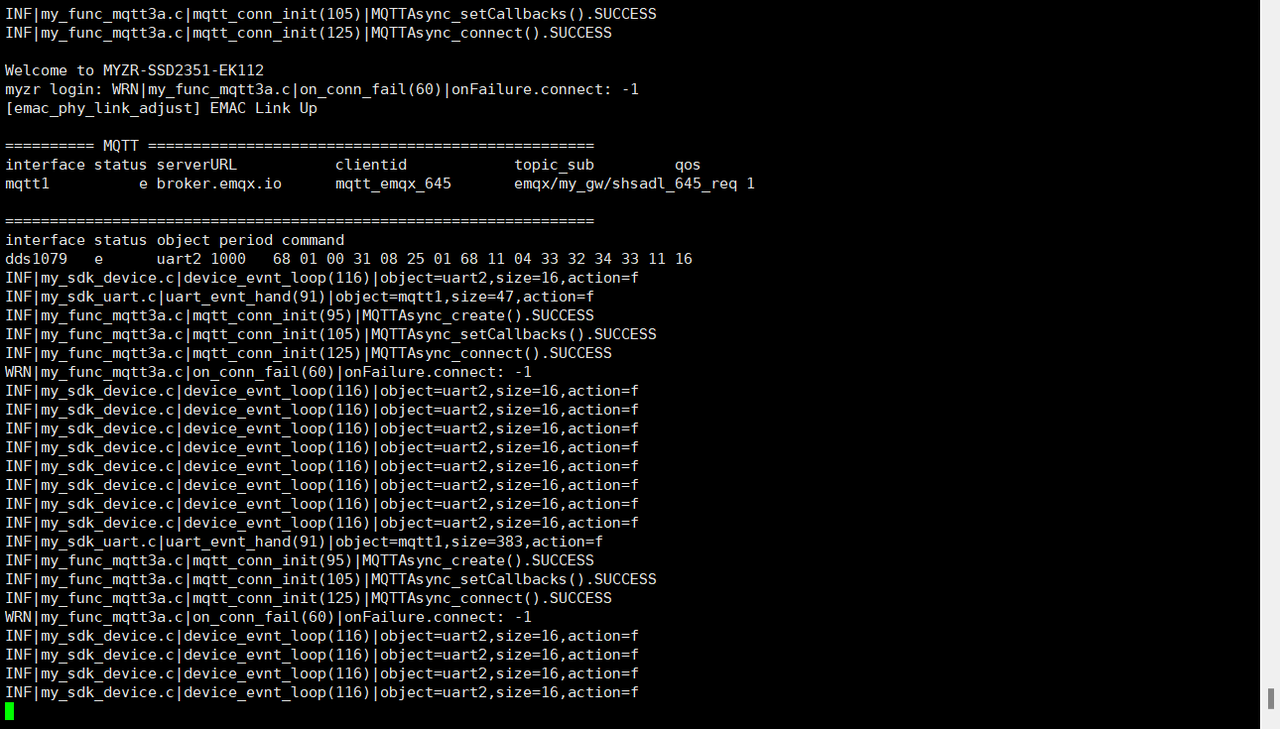

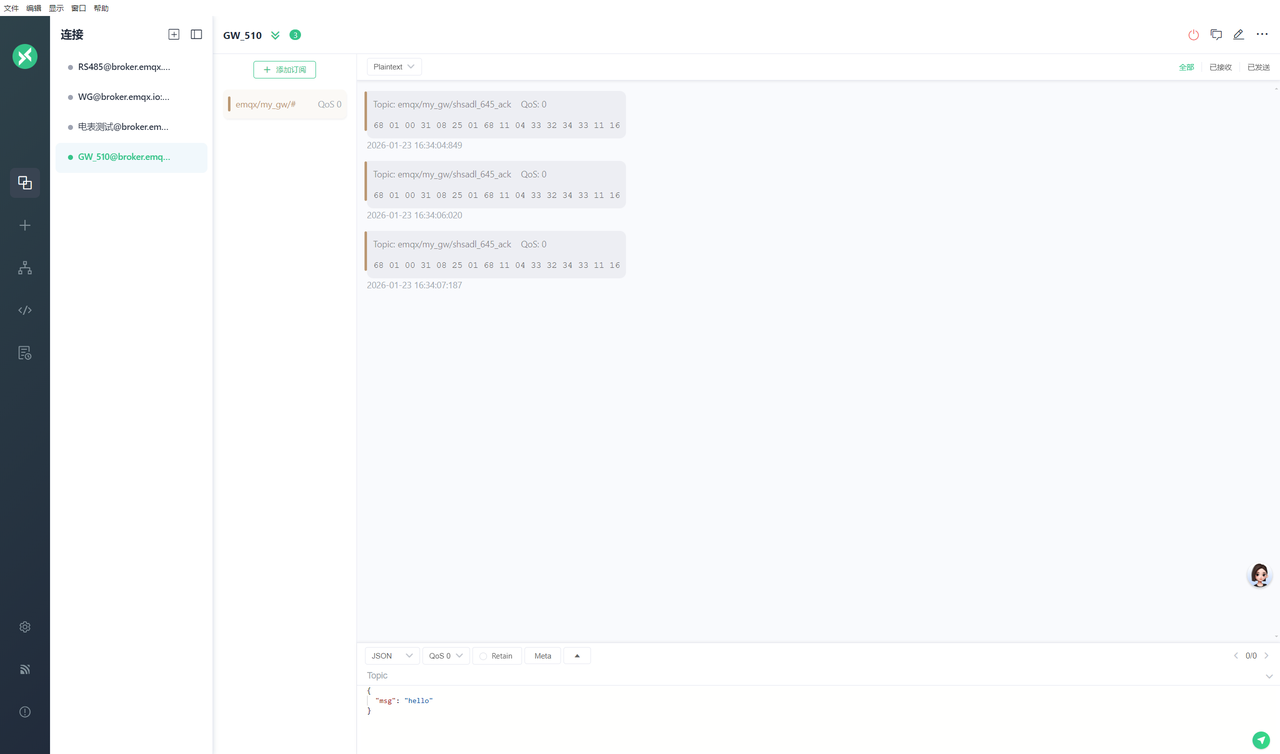

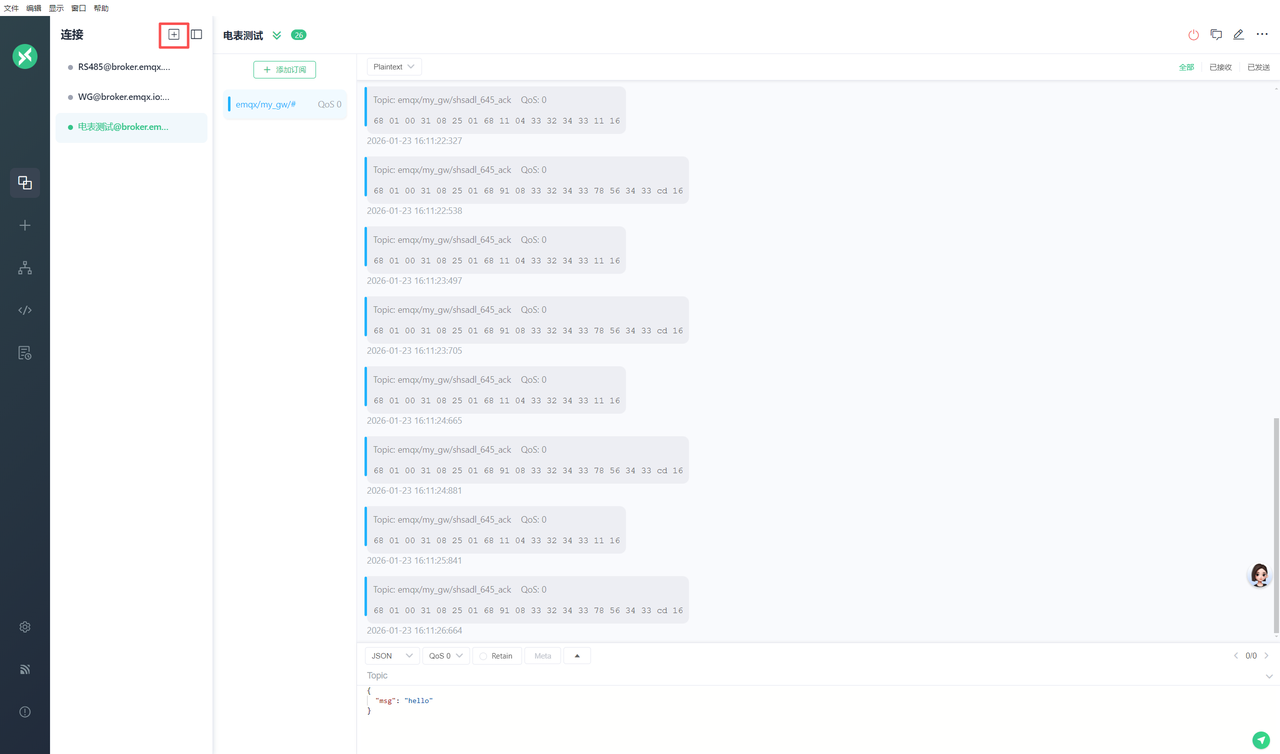

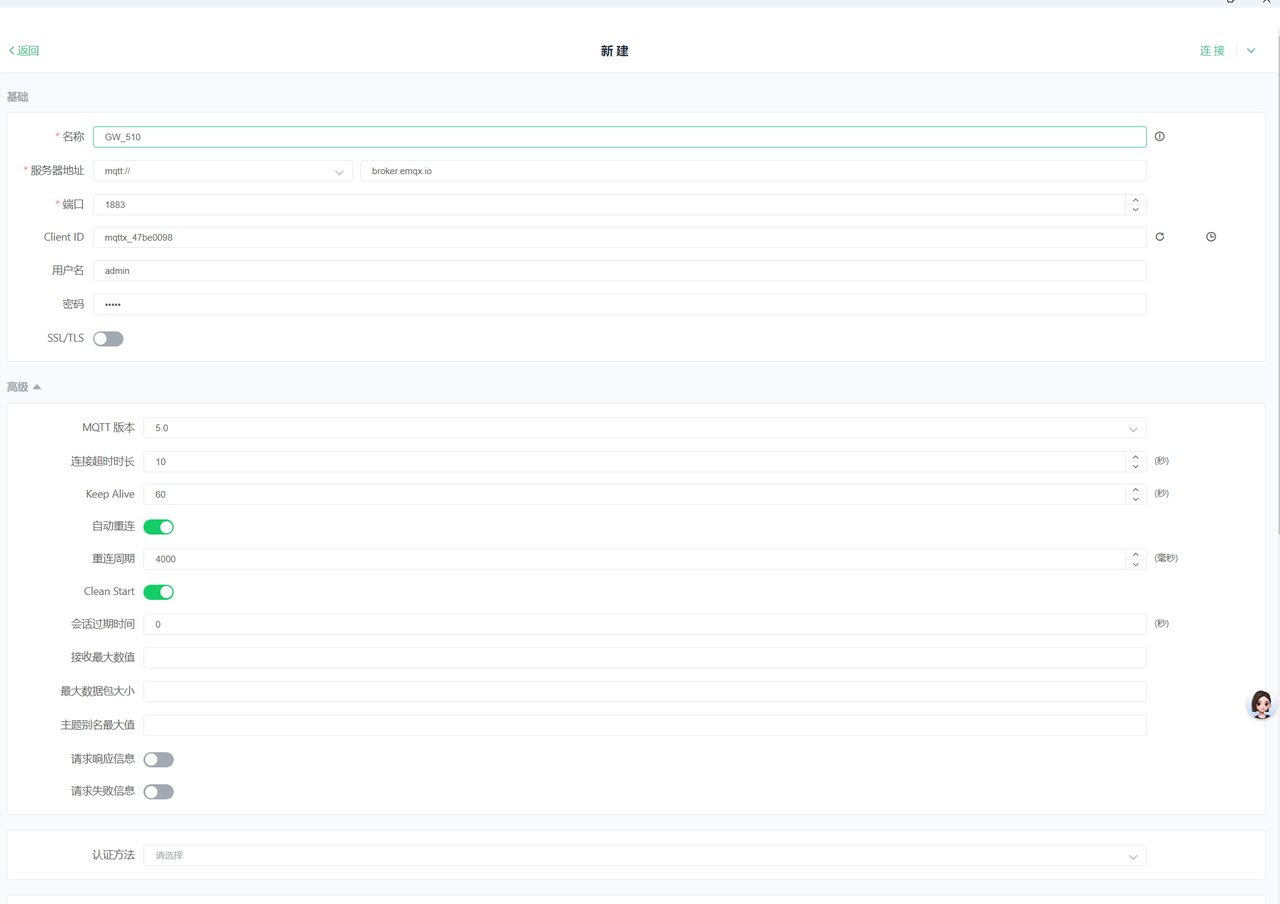

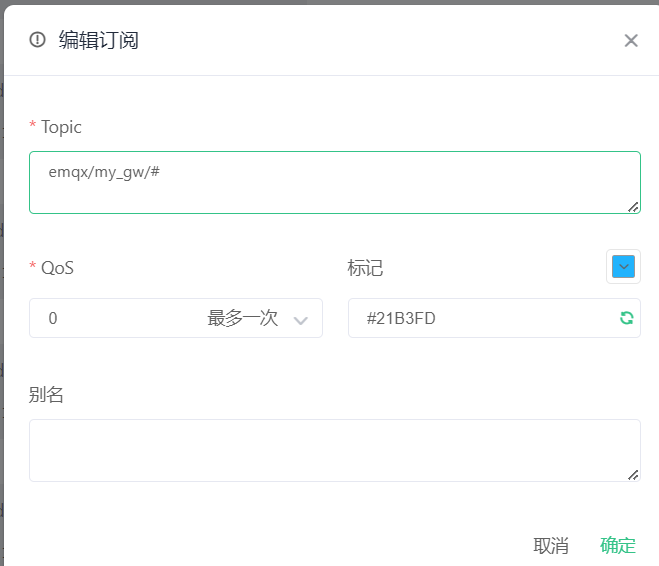

MQTT客户端配置
服务器地址：例如 broker.emqx.io 或客户自建 IP
Port： 1883 （若无特殊说明）
username/password：可以默认为：admin和public
Client ID：一定不要和配置文件中的clientid一致，否则开发板的clientid会被踢掉
