核心板硬件手册

MYZR-RK3288_CB314视图

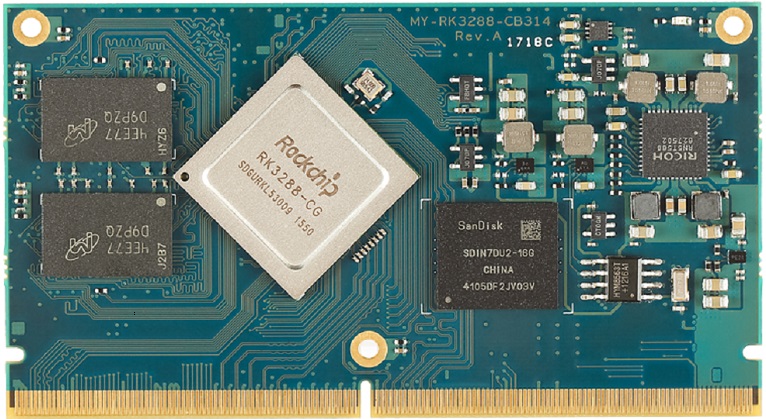

正面

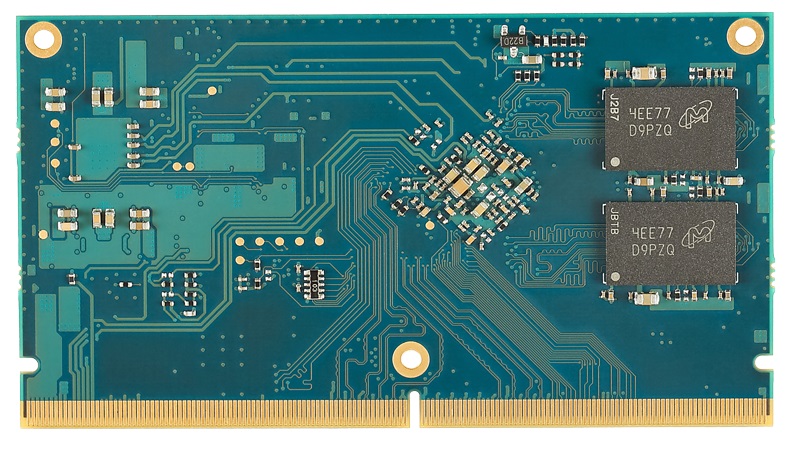

背面

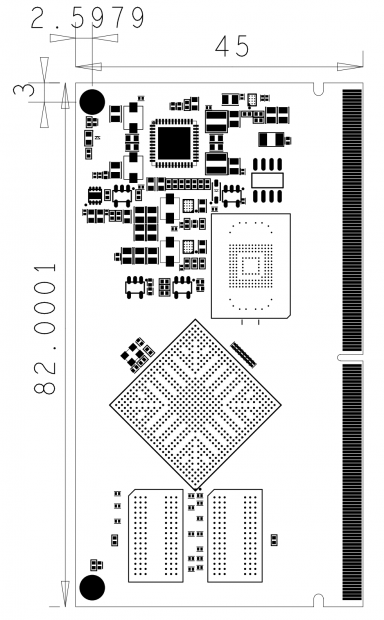

尺寸

MYZR-RK3288_CB314参数

主控平台详细参数

• 1. 四核Cortex-A17，主频最高达1.8GHz；

• 2. Mali-T764 GPU，支持AFBC（帧缓冲压缩）；

• 3. 支持OpenGL ES1.1/2.0/3.1，OpenCL，DirectX9.3；

• 4. 支持4K 10bit VP9/H265/H264 视频解码，高达60fps；

• 5. 1080P 多格式视频解码（VC-1，MPEG-1/2/4，VP8）；

• 6. 视频后期处理器：反交错、去噪、边缘/细节/色彩优化；

• 7. 支持RGB，Dual LVDS，Dual MIPI-DSI，EDP显示接口，分辨率最高达3840*2160；

• 8. HDMI 2.0 支持4K 60Hz显示，支持HDCP 1.4/2.2；

• 9. ARM信任区（TEE），安全视频路径，密码引擎，安全启动；

• 10. 双通道64位ddr3 - 1333 / ddr3l - 1333；

• 11. 支持MLC NAND Flash，EMMC 4.51；

• 12. 内置13M ISP，支持MIPI CSI-2 and DVP接口；

• 13. 双路SDIO 3.0 接口；

• 14. TS in/CSA2.0，支持DTV功能；

硬件配置

核心板主型号	CPU	内存容量	存储容量	启动方式	烧录方式	其它
MYZR-RK3288_CB314	RK3288	1G/2G	eMMC:4G~32G	eMMC	按键进入	标配：内存1G，存储4G

温度范围

• 工作温度

  商业级：0°C ~ 70°C

• 存储温度

  -40°C ~ 125°C

操作系统支持

• 内核：Linux-3.10.79

• 内核：Andorid 5.1

• 内核：ubuntu14.04

硬件接口

接口规格		最大可配置接口数	描述
多媒体	EDP	1	支持EDP1.3，多达4通道，(2.7/1.62 Gbps/通道，HBR2/HBR/RBR)，4Kx2K@30fps； 支持RGB, YCbCr 4:4:4, YCbCr 4:2:2 和 8/10/12bit 视频格式
	HDMI	1	支持 HDMI1.4 和 2.0，且支持 HDCP 1.4； 支持 1080p（120 Hz）、4k x 2k（60 Hz）HDTV显示，和QXGA图形显示
	LVDS	1	结合LVTTL IO，支持LVDS / LVTTL数据输出， 支持LVDS RGB 30/24/18bits彩色数据传输，参考时钟频率：10Mhz~148.5Mhz 支持LVDS单/双通道数据传输，每通道包括5个数据通道和1个时钟通道”
	LCD	2
	MIPI	3	支持3路MIPI，每路多达4条通道（4Gbps/通道）， 支持1080p @ 60fps输出，其中MIPI0 仅用于 DSI, MIPI1 用于 DSI或CSI, MIPI2 仅用于CSI
	CIF	1	8 bit
	I2S/PCM	8	支持主/从模式，软件可配置，16bits ~ 32bits音频分辨率，采样率高达192KHz
	SPDIF	1	在线性PCM模式下支持16、20、24位音频数据传输
外部存储接口	SDMMC	1	4bit，管脚电平：3.3V
	SDIO3.0	1	4bit，管脚电平：3.3V
其他	Ethernet	1	10/100/1000Mbps
	USB	3	支持2路USB HOST2.0 和 1路USB OTG 2.0， 支持高速（480Mbps），全速（12Mbps）和低速（1.5Mbps）模式
	UART	5	支持 5bit,6bit,7bit,8bit 串行数据收发
	I2C	6	支持7/10位地址模式，快速模式下可高达400 kbit / s的速率传输
	SPI(M/S)	3	支持串行主/从模式，由软件配置（在主模式下支持2个片选输出）； 内置两个 32 x 16bit FIFO，分别用于 TX 和 RX
	PWM	4	32bit 定时器/计数器
	ADC	3	10bit，高达1MS/s采样率
	Timer	8

管脚详细功能说明

表1

管脚序号	管脚名称	CPU管脚位号	CPU管脚名称	电压
P1	GND	–	–	0V
P2	GND	–	–	0V
P3	GND	–	–	0V
P4	RGMII_RXD2	AB1	HOST_D2/MAC_RXD2/SDIO1_D2/FLASH1_D2/GPIO3_D2_u	3.3V
P5	RGMII_TXD1	AB2	HOST_D5/MAC_TXD1/SDIO1_WRPRT/FLASH1_D5/GPIO3_D5_u	3.3V
P6	RGMII_RXD3	AC1	HOST_D3/MAC_RXD3/SDIO1_D3/FLASH1_D3/GPIO3_D3_u	3.3V
P7	RGMII_RXDV	AC2	HOST_CKOUTN/MAC_RXDV/FLASH0_CSn4/FLASH1_WP/GPIO4_A1_u	3.3V
P8	RGMII_TXD0	AD1	HOST_D4/MAC_TXD0/SDIO1_DET/FLASH1_D4/GPIO3_D4_u	3.3V
P9	RGMII_TXEN	AD2	HOST_D10/MAC_TXEN/FLASH0_CSn7/FLASH1_CLE/GPIO4_A4_u	3.3V
P10	RGMII_RXER	AE1	HOST_D8/MAC_RXER/FLASH0_CSn5/FLASH1_RDN/GPIO4_A2_u	3.3V
P11	GND	–	–	0V
P12	RGMII_CLK	AE2	HOST_D9/MAC_CLK/FLASH0_CSn6/FLASH1_ALE/GPIO4_A3_u	3.3V
P13	GND	–	–	0V
P14	RGMII_RXD0	AA3	HOST_D6/MAC_RXD0/SDIO1_BKPWR/FLASH1_D6/GPIO3_D6_u	3.3V
P15	RGMII_RXD1	AA4	HOST_D7/MAC_RXD1/SDIO1_INTn/FLASH1_D7/GPIO3_D7_u	3.3V
P16	RGMII_TXD2	Y4	HOST_D0/MAC_TXD2/SDIO1_D0/FLASH1_D0/GPIO3_D0_u	3.3V
P17	RGMII_TXD3	V6	HOST_D1/MAC_TXD3/SDIO1_D1/FLASH1_D1/GPIO3_D1_u	3.3V
P18	RGMII_TXCLK	V7	HOST_D15/MAC_TXCLK/SDIO1_PWREN/FLASH1_CSn2/GPIO4_B1_u	3.3V
P19	RGMII_RXCLK	AB5	HOST_D12/MAC_RXCLK/SDIO1_CMD/FLASH1_CSn0/GPIO4_A6_u	3.3V
P20	RGMII_MDC	AC3	HOST_CKOUTP/MAC_MDC/FLASH1_RDY/GPIO4_A0_u	3.3V
P21	RGMII_MDIO	Y5	HOST_D11/MAC_MDIO/FLASH1_WRN/GPIO4_A5_u	3.3V
P22	RGMII_RST	AA5	HOST_D14/MAC_COL/FLASH1_DQS/FLASH1_CSn3/GPIO4_B0_u	3.3V
P23	RGMII_CRS	AA6	HOST_D13/MAC_CRS/SDIO1_CLKOUT/FLASH1_CSn1/GPIO4_A7_u	3.3V
P24	GND	–	–	0V
P25	SDIO0_D3	AH7	SDIO0_D3/GPIO4_C7_u	2.2V
P26	SDIO0_CMD	AH8	SDIO0_CMD/GPIO4_D0_u	2.2 V
P27	SDIO0_D0	AH9	SDIO0_D0/GPIO4_C4_u	2.2 V
P28	SDIO0_D2	AG9	SDIO0_D2/GPIO4_C6_u	2.2V
P29	SDIO0_D1	AH10	SDIO0_D1/GPIO4_C5_u	2.2V
P30	SDIO0_CLK	AG8	SDIO0_CLKOUT/GPIO4_D1_d	2.2V
P31	GND	–	–	0V
P32	GND	–	–	0V
P33	GND	–	–	0V
P34	GND	–	–	0V
P35	GND	–	–	0V
P36	GND	–	–	0V
P37	UART0_CTS	AB12	UART0_CTSn/GPIO4_C2_u	2.2 V
P38	UART0_RTS	AB11	UART0_RTSn/GPIO4_C3_u	2.2V
P39	UART0_TXD	AG10	UART0_TXD/GPIO4_C1_d	2.2 V
P40	UART0_RXD	AH11	UART0_RXD/GPIO4_C0_u	2.2V
P41	I2C2_SCL	AD12	I2C2_SCL/GPIO6_B2_u	3.3 V
P42	I2C2_SDA	AF12	I2C2_SDA/GPIO6_B1_u	3.3V
P43	SPDIF_TX	AE12	SPDIF_TX/GPIO6_B3_d	3.3V
P44	GND	–	–	0V
P45	EDP_TX0P	AG14	eDP_TX0P	1.8V
P46	EDP_TX0N	AH14	eDP_TX0N	1.8V
P47	GND	–	–	0V
P48	EDP_TX1P	AG15	eDP_TX1P	1.8V
P49	EDP_TX1N	AH15	eDP_TX1N	1.8V
P50	GND	–	–	0V
P51	EDP_TX2P	AG16	eDP_TX2P	1.8V
P52	EDP_TX2N	AH16	eDP_TX2N	1.8V
P53	GND	–	–	0V
P54	EDP_TX3P	AG17	eDP_TX3P	1.8V
P55	EDP_TX3N	AH17	eDP_TX3N	1.8V
P56	GND	–	–	0V
P57	EDPAUXP	AG18	eDP_AXUP	1.8V
P58	EDPAUXN	AH18	eDP_AXUN	1.8V
P59	GND	–	–	0V
P60	MIPI_RX_D0N	AH23	MIPI_RX_D0N	1.8V
P61	MIPI_RX_D0P	AG23	MIPI_RX_D0P	1.8V
P62	GND	–	–	0V
P63	MIPI_RX_D1N	AH24	MIPI_RX_D1N	1.8V
P64	MIPI_RX_D1P	AG24	MIPI_RX_D1P	1.8V
P65	GND	–	–	0V
P66	MIPI_RX_CLKN	AH25	MIPI_RX_CLKN	1.8V
P67	MIPI_RX_CLKP	AG25	MIPI_RX_CLKP	1.8V
P68	GND	–	–	0V
P69	MIPI_RX_D2N	AH26	MIPI_RX_D2N	1.8V
P70	MIPI_RX_D2P	AG26	MIPI_RX_D2P	1.8V
P71	GND	–	–	0V
P72	MIPI_RX_D3N	AH27	MIPI_RX_D3N	1.8V
P73	MIPI_RX_D3P	AH28	MIPI_RX_D3P	1.8V
P74	GND	–	–	0V
P75	GND	–	–	0V
P76	LVDS_D4P	AA27	TRACE_D8/LCDC0_D8/LVDS_D4P	3.3V
P77	LVDS_D4N	AA28	TRACE_D9/LCDC0_D9/LVDS_D4N	3.3V
P78	LVDS_D3P	Y27	TRACE_D6/LCDC0_D6/LVDS_D3P	3.3V
P79	LVDS_D3N	Y28	TRACE_D7/LCDC0_D7/LVDS_D3N	3.3V
P80	LVDS_D2P	W27	TRACE_D4/LCDC0_D4/LVDS_D2P	3.3V
P81	LVDS_D2N	W28	TRACE_D5/LCDC0_D5/LVDS_D2N	3.3V
P82	LVDS_CLK0P	V27	TRACE_D10/LCDC0_D10/LVDS_CLK0P	3.3V
P83	LVDS_CLK0N	V28	TRACE_D11/LCDC0_D11/LVDS_CLK0N	3.3V
P84	LVDS_D1P	U27	TRACE_D2/LCDC0_D2/LVDS_D1P	3.3V
P85	LVDS_D1N	U28	TRACE_D3/LCDC0_D3/LVDS_D1N	3.3V
P86	LVDS_D0P	T27	TRACE_D0/LCDC0_D0/LVDS_D0P	3.3V
P87	LVDS_D0N	T28	TRACE_D1/LCDC0_D1/LVDS_D0N	3.3V
P88	LVDS_D8P	AB27	LCDC0_D18/LVDS_D8P	3.3V
P89	LVDS_D8N	AB28	LCDC0_D19/LVDS_D8N	3.3V
P90	LVDS_D9N	AC26	LCDC0_D21/LVDS_D9N	3.3V
P91	LVDS_D9P	AC25	LCDC0_D20/LVDS_D9P	3.3V
P92	LVDS_D7N	AA26	TRACE_CTL/LCDC0_D17/LVDS_D7N	3.3V
P93	LVDS_D7P	AA25	TRACE_CLK/LCDC0_D16/LVDS_D7P	3.3V
P94	LVDS_CLK1N	Y26	LCDC0_D23/LVDS_CLK1N	3.3V
P95	LVDS_CLK1P	Y25	LCDC0_D22/LVDS_CLK1P	3.3V
P96	LVDS_D6P	V25	TRACE_D14/LCDC0_D14/LVDS_D6P	3.3V
P97	LVDS_D6N	V26	TRACE_D15/LCDC0_D15/LVDS_D6N	3.3V
P98	LVDS_D5P	U25	TRACE_D12/LCDC0_D12/LVDS_D5P	3.3V
P99	LVDS_D5N	U26	TRACE_D13/LCDC0_D13/LVDS_D5N	3.3V
P100	LCDC0_VSYNC	AB24	LCDC0_VSYNC/GPIO1_D1_d	3.3V
P101	GND	–	–	0V
P102	LCDC0_DCLK	AA24	LCDC0_DCLK/GPIO1_D3_d	3.3V
P103	GND	–	–	0V
P104	LCDC0_HSYNC	AA23	LCDC0_HSYNC/GPIO1_D0_d	3.3V
P105	LCDC0_DEN	AA22	LCDC0_DEN/GPIO1_D2_d	3.3V
P106	I2C3_SCL	P22	I2C3_SCL/GPIO2_C0_u	1.8V
P107	I2C3_SDA	R23	I2C3_SDA/GPIO2_C1_u	1.8V
P108	GPIO2_B6	R26	CIF_D1/GPIO2_B5_d	1.8V
P109	GPIO2_B5	R27	CIF_D0/GPIO2_B4_d	1.8V
P110	GND	–	–	0V
P111	ADC_IN0	P24	ADC_IN0	1.8V
P112	ADC_IN2	P23	ADC_IN2	1.8V
P113	RECOVER	P21	RECOVER/ADC_IN1	1.8V
P114	GND	–	–	0V
P115	EFUSE_PWR	K27	EFUSE_PWREN/PMUGPIO0_A3_u	3.3V
P116	PMUGPIO0_B5	L28	CLK27M_IN/PMUGPIO0_B5_d	3.3V
P117	OTG_VBUS_DRV	M28	PMUGPIO0_B4_d	3.3V
P118	PHONE_CTL	L27	PMUGPIO0_B3_d	3.3V
P119	UART2_RXD	J25	UART2_RX/IR_RX/PWM2/GPIO7_C6_u	3.3V
P120	UART2_TXD	H28	UART2_TX/IR_TX/PWM3/EDPHDMI_CEC/GPIO7_C7_u	3.3V
P121	HDMI_CEC	G28	ISP_FLASHTRIGIN/EDPHDMI_CEC_T1/GPIO7_C0_u	3.3V
P122	SPK_CTL	G27	ISP_SHUTTERTRIG/SPI1_TXD/GPIO7_B7_d	3.3V
P123	FLASH_EN	F28	ISP_PRELIGHTTRIG/SPI1_RXD/GPIO7_B6_d	3.3V
P124	UART3_RTS	F27	UART3_RTSn/GPIO7_B2_u	3.3V
P125	EDP_HPD	E28	eDP_HOTPLUG/GPIO7_B3_d	3.3V
P126	UART3_RX	E27	GPS_MAG/HSADC_D0_T1/UART3_RX/GPIO7_A7_u	3.3V
P127	BL_EN	D28	GPIO7_A2_d	3.3V
P128	LED4	L25	PMUGPIO0_B1_u	3.3V
P129	LED3	M24	PMUGPIO0_C2_u	3.3V
P130	LED2	L24	PMUGPIO0_B0_u	3.3V
P131	LED1	L23	PMUGPIO0_A7_u	3.3V
P132	KEY_VOL_N	M22	PMUGPIO0_B6_d	3.3V
P133	KEY_VOL_P	L22	PMUGPIO0_A6_u	3.3V
P134	I2C5_SDA	H26	I2C5_SDA/EDPHDMI_I2C_SDA/GPIO7_C3_u	3.3V
P135	I2C5_SCL	J24	I2C5_SCL/EDPHDMI_I2C_SCL/GPIO7_C4_u	3.3V
P136	I2C4_SDA	H25	I2C4_SDA/GPIO7_C1_u	3.3V
P137	I2C4_SCL	J23	I2C4_SCL/GPIO7_C2_u	3.3V
P138	PWR_KEY	–	NC	5V
P139	RESET_KEY	–	复位管脚，拉低 RESET_KEY 管脚可复位	5V
P140	PMIC_PWRON	–	电源开关管脚，内部 10K 上拉，拉低至少 100ms PMU启动电源	5V
P141	OTP_RESET	L26	OTP_OUT/PMUGPIO0_B2_d	3.3V
P142	HSIC_STROBE	B27	HSIC_STROBE	1.0V
P143	HSIC_DATA	A27	HSIC_DATA	1.0V
P144	RTC_CLKOUT2	CLKOUT	32.768KHz 输出	–
P145	GND	–	–	0V
P146	GND	–	–	0V
P147	GND	–	–	0V
P148	GND	–	–	0V
P149	GND	–	–	0V
P150	GND	–	–	0V
P151	GND	–	–	0V
P152	GND	–	–	0V
P153	GND	–	–	0V
P154	GND	–	–	0V
P155	GND	–	–	0V
P156	GND	–	–	0V

表2

管脚序号	管脚名称	CPU管脚位号	CPU管脚名称	电压
S1	GND	–	–	0V
S2	RGMII_INT	Y7	FLASH0_CSn3/EMMC_RSTNOUT/GPIO3_C1_u	1.8V
S3	NFC_WAKE	Y6	FLASH0_RDN/GPIO3_B2_u	1.8V
S4	NFC_REG_ON	AB8	TS0_ERR/GPIO5_C3_d	3.3V
S5	SPI0_CSn0	AC7	SPI0_CSn0/UART4_RTSn/TS0_D5/GPIO5_B5_u	3.3V
S6	SPI0_CLK	AD7	SPI0_CLK/UART4_CTSn/TS0_D4/GPIO5_B4_u	3.3V
S7	NFC_HOST_WAKE	AA9	TS0_VALID/GPIO5_C1_d	3.3V
S8	SDMMC_D3	AB9	JTAG_TCK/SDMMC0_D3/GPIO6_C3_u	3.3V
S9	SDMMC_CMD	AC8	SDMMC0_CMD/GPIO6_C5_u	3.3V
S10	SDMMC_D2	AD8	JTAG_TDI/SDMMC0_D2/GPIO6_C2_u	3.3V
S11	SDMMC_DET	AH5	SDMMC0_DET/GPIO6_C6_u	3.3V
S12	SDMMC_D1	AH6	JTAG_TRSTN/SDMMC0_D1/GPIO6_C1_u	3.3V
S13	SDMMC_CLK	AG6	JTAG_TDO/SDMMC0_CLKOUT/GPIO6_C4_d	3.3V
S14	SDMMC_D0	AG7	JTAG_TMS/SDMMC0_D0/GPIO6_C0_u	3.3V
S15	SDMMC_WP	AG4	FLASH0_WRN/GPIO3_B5_u	3.3V
S16	FLASH0_ALE	AF4	FLASH0_ALE/GPIO3_B3_d	1.8V
S17	FLASH0_CLE	AH3	FLASH0_CLE/GPIO3_B4_d	1.8V
S18	FLASH0_RDY	AH2	FLASH0_RDY/GPIO3_B0_u	1.8V
S19	FLASH0_CS0	AC5	FLASH0_CSn0/GPIO3_B6_u	1.8V
S20	MIPI_RST	AD4	FLASH0_CSn1/GPIO3_B7_u	1.8V
S21	UART1_CTS	AH4	UART1_CTSn/TS0_D2/GPIO5_B2_u	3.3V
S22	UART1_RX	AF5	UART1_RX/TS0_D0/GPIO5_B0_u	3.3V
S23	UART1_TX	AA7	UART1_TX/TS0_D1/GPIO5_B1_d	3.3V
S24	UART1_RTS	AD6	UART1_RTSn/TS0_D3/GPIO5_B3_u	3.3V
S25	GPIO5_C2	AE6	TS0_CLK/GPIO5_C2_d	3.3V
S26	SPI0_TXD	AE5	SPI0_TXD/UART4_TX/TS0_D6/GPIO5_B6_d	3.3V
S27	SPI0_RXD	AF6	SPI0_RXD/UART4_RX/TS0_D7/GPIO5_B7_u	3.3V
S28	SPI0_CSn1	AG5	SPI0_CSn1/TS0_SYNC/GPIO5_C0_u	3.3V
S29	WIFI_REG_ON	AC11	SDIO0_PWR/GPIO4_D4_d	2.2V
S30	BT_HOST_WAKE	AD9	GPIO4_D7_u	2.2V
S31	GPIO4_D3	AE9	SDIO0_WP/GPIO4_D3_d	2.2V
S32	WIFI_HOST_WAKE	AE8	SDIO0_INTn/GPIO4_D6_u	2.2V
S33	BT_RST	AF8	SDIO0_BKPWR/GPIO4_D5_d	2.2V
S34	BT_WAKE	AF9	SDIO0_DET/GPIO4_D2_u	2.2V
S35	GND	–	–	0V
S36	GND	–	–	0V
S37	I2S0_CLK	AC12	I2S_CLK/GPIO6_B0_d	3.3V
S38	GND	–	–	0V
S39	I2S0_SCLK	AD11	I2S_SCLK/GPIO6_A0_d	3.3V
S40	I2S0_SDI	AE11	I2S_SDI/GPIO6_A3_d	3.3V
S41	I2S0_LRCK_TX	AF11	I2S_LRCK_TX/GPIO6_A2_d	3.3V
S42	I2S0_LRCK_RX	AG11	I2S_LRCK_RX/GPIO6_A1_d	3.3V
S43	I2S0_SDO0	AG12	I2S_SDO0/GPIO6_A4_d	3.3V
S44	I2S0_SDO3	AH12	I2S_SDO3/GPIO6_A7_d	3.3V
S45	I2S0_SDO2	AG13	I2S_SDO2/GPIO6_A6_d	3.3V
S46	I2S0_SDO1	AH13	I2S_SDO1/GPIO6_A5_d	3.3V
S47	HDMI_HPD	AB18	HDMI_HPD_d	1.8V
S48	GND	–	–	0V
S49	HDMI_TXCP	AG19	HDMI_TXCP	1.8V
S50	HDMI_TXCN	AH19	HDMI_TXCN	1.8V
S51	GND	–	–	0V
S52	HDMI_TX0P	AG20	HDMI_TX0P	1.8V
S53	HDMI_TX0N	AH20	HDMI_TX0N	1.8V
S54	GND	–	–	0V
S55	HDMI_TX1N	AH21	HDMI_TX1N	1.8V
S56	HDMI_TX1P	AG21	HDMI_TX1P	1.8V
S57	GND	–	–	0V
S58	HDMI_TX2N	AH22	HDMI_TX2N	1.8V
S59	HDMI_TX2P	AG22	HDMI_TX2P	1.8V
S60	GND	–	–	0V
S61	MIPI_TX/RX_D0P	AE20	MIPI_TX/RX_D0P	1.8V
S62	MIPI_TX/RX_D0N	AF20	MIPI_TX/RX_D0N	1.8V
S63	GND	–	–	0V
S64	MIPI_TX/RX_D1P	AE21	MIPI_TX/RX_D1P	1.8V
S65	MIPI_TX/RX_D1N	AF21	MIPI_TX/RX_D1N	1.8V
S66	GND	–	–	0V
S67	MIPI_TX/RX_CLKP	AE23	MIPI_TX/RX_CLKP	1.8V
S68	MIPI_TX/RX_CLKN	AF23	MIPI_TX/RX_CLKN	1.8V
S69	GND	–	–	0V
S70	MIPI_TX/RX_D2P	AE24	MIPI_TX/RX_D2P	1.8V
S71	MIPI_TX/RX_D2N	AF24	MIPI_TX/RX_D2N	1.8V
S72	GND	–	–	0V
S73	MIPI_TX/RX_D3P	AF25	MIPI_TX/RX_D3P	1.8V
S74	MIPI_TX/RX_D3N	AD25	MIPI_TX/RX_D3N	1.8V
S75	GND	–	–	0V
S76	GND	–	–	0V
S77	GND	–	–	0V
S78	MIPI_TX_D1P	AF27	MIPI_TX_D1P	1.8V
S79	MIPI_TX_D1N	AF28	MIPI_TX_D1N	1.8V
S80	GND	–	–	0V
S81	MIPI_TX_D0P	AG27	MIPI_TX_D0P	1.8V
S82	MIPI_TX_D0N	AG28	MIPI_TX_D0N	1.8V
S83	GND	–	–	0V
S84	MIPI_TX_CLKP	AE27	MIPI_TX_CLKP	1.8V
S85	MIPI_TX_CLKN	AE28	MIPI_TX_CLKN	1.8V
S86	GND	–	–	0V
S87	MIPI_TX_D2P	AD27	MIPI_TX_D2P	1.8V
S88	MIPI_TX_D2N	AD28	MIPI_TX_D2N	1.8V
S89	GND	–	–	0V
S90	MIPI_TX_D3P	AC27	MIPI_TX_D3P	1.8V
S91	MIPI_TX_D3N	AC28	MIPI_TX_D3N	1.8V
S92	GND	–	–	0V
S93	CIF_D5	U21	HOST_CKINN/TS_D5/CIF_D7/GPIO2_A5_d	1.8V
S94	CIF_D1	Y21	HOST_D1/TS_D1/CIF_D3/GPIO2_A1_d	3.3V
S95	CIF_D2	Y22	HOST_D2/TS_D2/CIF_D4/GPIO2_A2_d	1.8V
S96	CIF_D3	V21	HOST_D3/TS_D3/CIF_D5/GPIO2_A3_d	1.8V
S97	CIF_D0	Y23	HOST_D0/TS_D0/CIF_D2/GPIO2_A0_d	1.8V
S98	CIF_CLKI	V22	HOST_WKACK/GPS_CLK/TS_CLKOUT/CIF_CLKIN/GPIO2_B2_d	1.8V
S99	CIF_D7	V23	HOST_D5/TS_D7/CIF_D9/GPIO2_A7_d	1.8V
S100	CIF_D4	U22	HOST_CKINP/TS_D4/CIF_D6/GPIO2_A4_d	1.8V
S101	CIF_D6	U23	HOST_D4/TS_D6/CIF_D8/GPIO2_A6_d	1.8V
S102	CIF_PDN1	R21	CIF_D11/GPIO2_B7_d	1.8V
S103	CIF_CLKO	R22	HOST_WKREQ/TS_FAIL/CIF_CLKOUT/GPIO2_B3_d	1.8V
S104	CIF_VSYNC	R25	HOST_D6/TS_SYNC/CIF_VSYNC/GPIO2_B0_d	1.8V
S105	CIF_PDN0	R24	CIF_D10/GPIO2_B6_d	1.8V
S106	CIF_HREF	R28	HOST_D7/TS_VALID/CIF_HREF/GPIO2_B1_d	1.8V
S107	GND	–	–	0V
S108	UART3_TX	J21	GPS_SIG/HSADC_D1_T1/UART3_TX/GPIO7_B0_d	3.3V
S109	5V_DRV	J22	ISP_SHUTTEREN/SPI1_CLK/GPIO7_B4_d	3.3V
S110	GYR_INT	G21	SC_DET/GPIO8_A2_u	3.3V
S111	EDP_BL	G23	PWM1/GPIO7_A1_d	3.3V
S112	UART3_CTS	H23	GPS_RFCLK/GPS_CLK_T1/UART3_CTSn/GPIO7_B1_u	3.3V
S113	FLASH_TRIGOUT	H24	ISP_FLASHTRIGOUT/SPI1_CSN0/GPIO7_B5_u	3.3V
S114	LCDC_BL	H22	PWM0/GPIO7_A0_d	3.3V
S115	TOUCH_RST	G24	GPIO7_A5_d	3.3V
S116	LCD_EN	F25	GPIO7_A3_d	3.3V
S117	LCD_RST	E26	GPIO7_A4_u	3.3V
S118	TOUCH_INT	F26	GPIO7_A6_u	3.3V
S119	I2C1_SCL	E25	I2C1_SCL/SC_CLK/GPIO8_A5_u	3.3V
S120	I2C1_SDA	A28	I2C1_SDA/SC_RST/GPIO8_A4_u	3.3V
S121	GSEN_INT	D24	PS2_CLK/GPIO8_A0_u	3.3V
S122	SPI2_MISO	F24	SPI2_RXD/SC_RST_T1/GPIO8_B0_d	3.3V
S123	SPI2_CLK	D26	SPI2_CLK/SC_IO_T1/GPIO8_A6_d	3.3V
S124	SPI2_nCS0	D27	SPI2_CSn0/SC_DET_T1/GPIO8_A7_u	3.3V
S125	SPI2_MOSI	C28	SPI2_TXD/SC_CLK_T1/GPIO8_B1_d	3.3V
S126	JTAG_TCK	E23	BS_JTAG_TCK	3.3V
S127	JTAG_TDO	F22	BS_JTAG_TDO	3.3V
S128	JTAG_TDI	F21	BS_JTAG_TDI	3.3V
S129	JTAG_TMS	G20	BS_JTAG_TMS	3.3V
S130	nJTAG_TRST	C27	PS2_DATA/GPIO8_A1_u	3.3V
S131	USB2UART_nRST	B28	SPI2_CSn1/SC_IO/GPIO8_A3_u	3.3V
S132	OTG_ID	C25	OTG_ID	3.3V
S133	OTG_DET	D23	OTG_VBUS	3.3V
S134	GND	–	–	0V
S135	HOST1_DP	B23	HOST1_DP	5V
S136	HOST1_DM	A23	HOST1_DM	5V
S137	GND	–	–	0V
S138	HOST2_DP	B22	HOST2_DP	5V
S139	HOST2_DM	A22	HOST2_DM	5V
S140	GND	–	–	0V
S141	OTG_DP	B26	OTG_DP	5V
S142	OTG_DM	A26	OTG_DM	5V
S143	NC	NC	NC	–
S144	VCC_EFUSE	P19	EFUSE_VQPS	3.0V
S145	VCCA_33	OUTPUT	最大电流可达300mA	3.3V
S146	VCC18_DVP	OUTPUT	最大电流可达300mA	1.8V
S147	VCC28_DVP	OUTPUT	最大电流可达300mA	2.8V
S148	RTC_PWRIN	INPUT	RTC输入电源：0≤VIN≤36	3.4V
S149	VCC_18	OUTPUT	最大电流可达300mA	1.8V
S150	VCC_IO	OUTPUT	最大电流可达2A	3.3V
S151	VCC_IO	OUTPUT		3.3V
S152	5VIN	INPUT	输入电源：5V/3A	5V
S153
S154
S155
S156
S157
S158

--------------------------------------------------------------------------------
* 珠海明远智睿科技有限公司
* ZhuHai MYZR Technology CO.,LTD.
* Latest Update: 2023/7/31
* Supporter: Zhong JiaYi
--------------------------------------------------------------------------------
