底板硬件手册

接口概览

正面图


背面图


接口功能

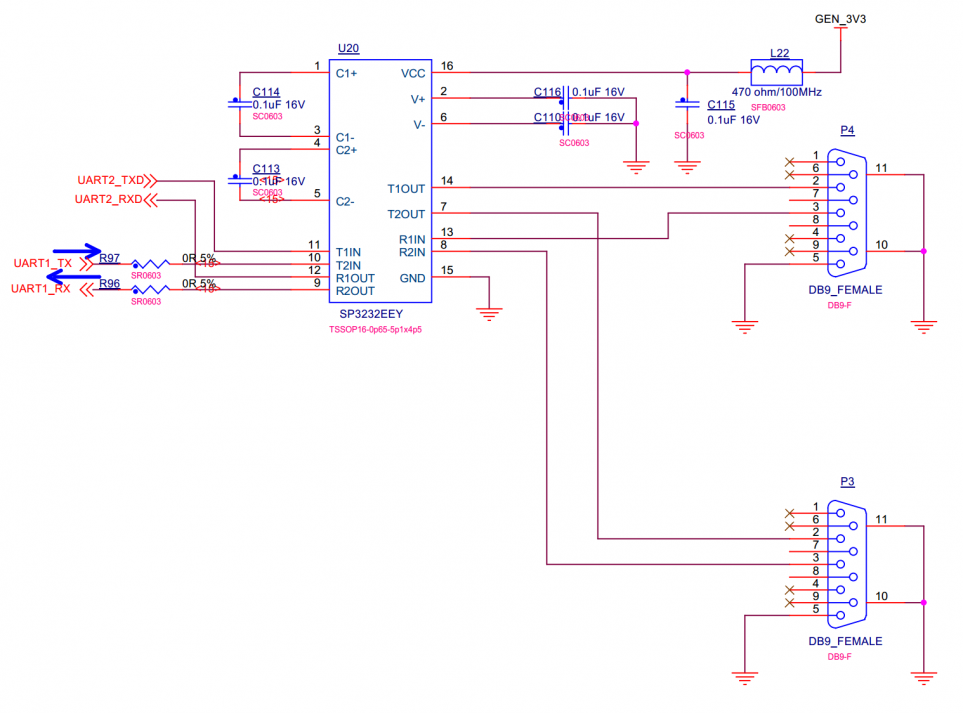

串口

丝印

功能

接口属性

P4

调试串口

3线标准RS232接口

P3

功能串口

3线标准RS232接口

U20

引脚

功能信号名称

引脚

功能信号名称

U20-1

C1+

U20-2

C1+

U20-3

C1-

U20-4

V-

U20-5

C2-

U20-6

V-

U20-7

T2OUT

U20-8

R2IN

U20-9

R2OUT

U20-10

T2IN

U20-11

T1IN

U20-12

R1OUT

U20-13

R1IN

U20-14

T1OUT

U20-15

GND

U20-16

VCC

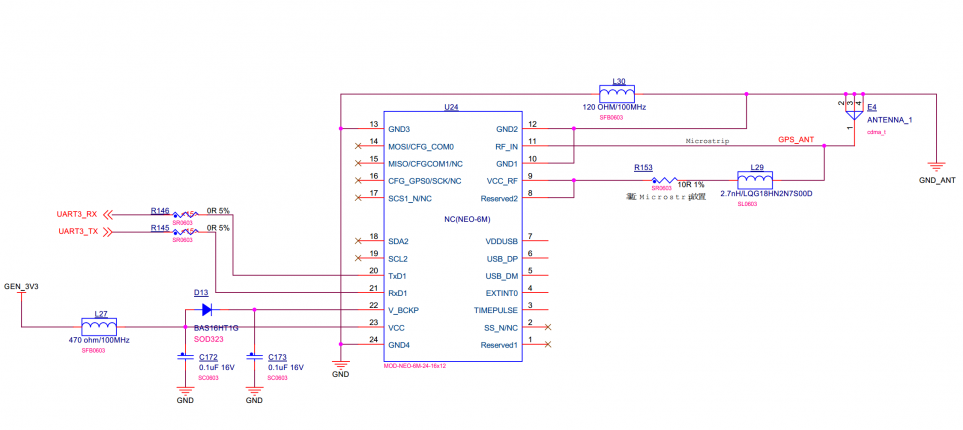

GPS

丝印: U24
模块型号：NEO-6M
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

U24-1

Reserved1

U24-2

NC

U24-3

TIMEPULSE

U24-4

EXTINT0

U24-5

USB_DM

U24-6

USB_DP

U24-7

VDDUSB

U24-8

Reserved2

U24-9

VCC_RF

U24-10

GND1

U24-11

RF_IN

U24-12

GND2

U24-13

GND3

U24-14~19

NC

U24-20

TXD1

U24-21

RXD1

U24-22

V_BCKP

U24-23

VCC

U24-24

GND

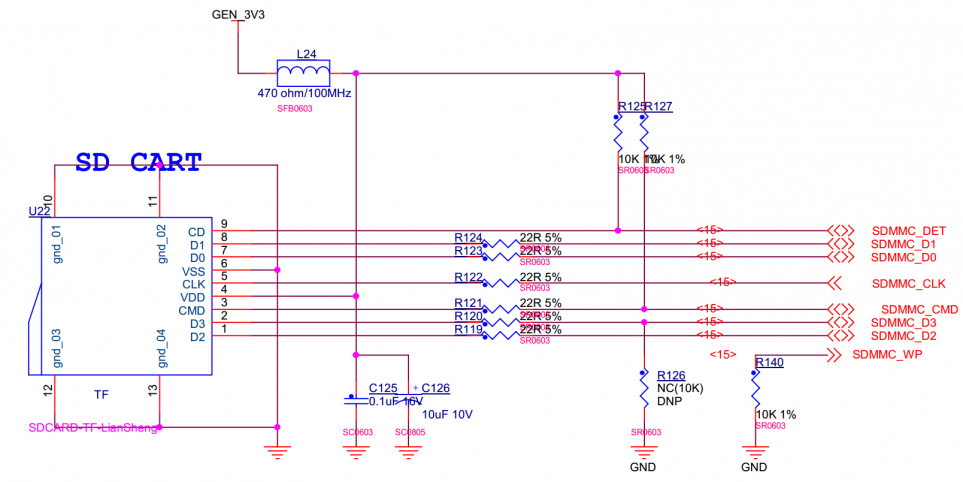

TF卡座

丝印: U22
接口属性：标准TF卡座
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

U22-1

SDMMC_D2

U22-2

SDMMC_D3

U22-3

SDMMC_CMD

U22-4

VDD

U22-5

SDMMC_CLK

U22-6

VSS

U22-7

SDMMC_D0

U22-8

SDMMC_D1

U22-9

SDMMC_DET

U22-10

GND_01

U22-11

GND_02

U22-12

GND_03

U22-13

GND_04

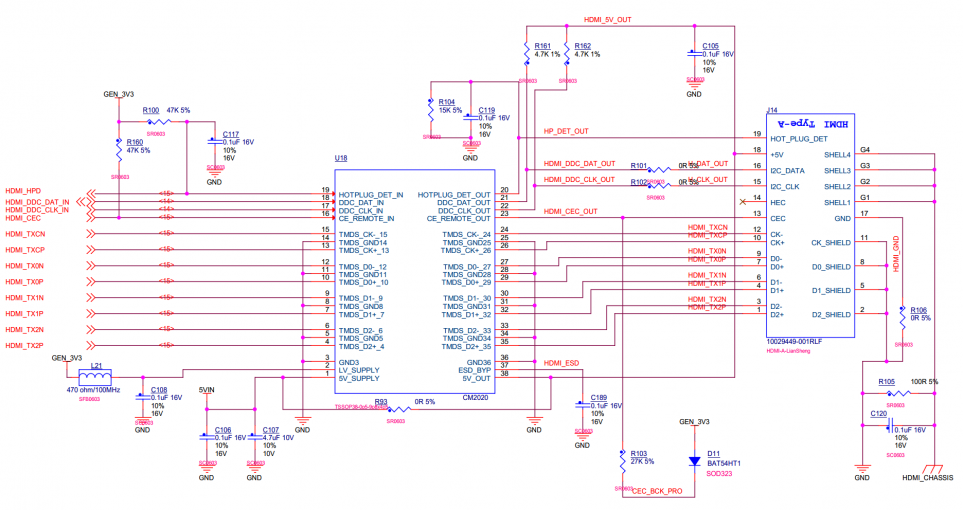

HDMI

丝印：J14
接口属性：HDMI-1.4标准接口
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J14-1

HDMI_TX2P

J14-11

CK_SHIELD

J14-2

D2_SHIELD

J14-12

HDMI_TXCN

J14-3

HDMI_TX2N

J14-13

HDMI_CEC

J14-4

HDMI_TX1P

J14-14

HEC

J14-5

D1_SHIELD

J14-15

12C_CLK

J14-6

HDMI_TX1N

J14-16

12C_DADT

J14-7

HDMI_TX0P

J14-17

GND

J14-8

D0_SHIELD

J14-18

+5V

J14-9

HDMI_TX0N

J14-19

HOT_PLUG_DET

J14-10

HDMI_TXCP

G1-G4

HDMI_CHASSIS

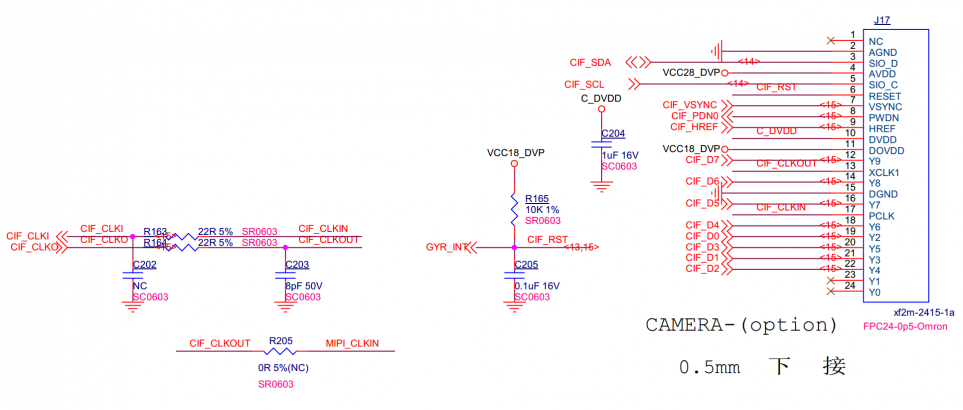

CIF

丝印：J17
接口属性：CIF摄像头接口
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J17-1

NC

J17-13

CIF_CLKOUT

J17-2

GND

J17-14

CIF_D6

J17-3

CIF_SDA

J17-15

GND

J17-4

VCC28_DVP

J17-16

CIF_D5

J17-5

CIF_SCL

J17-17

CIF_CLKIN

J17-6

CIF_RST

J17-18

CIF_D4

J17-7

CIF_VSYNC

J17-19

CIF_D0

J17-8

CIF_PDN0

J17-20

CIF_D3

J17-9

CIF_HRER

J17-21

CIF_D1

J17-10

C_DVDD

J17-22

CIF_D2

J17-11

VCC18_DVP

J17-23

NC

J17-12

CIF_D7

J17-24

NC

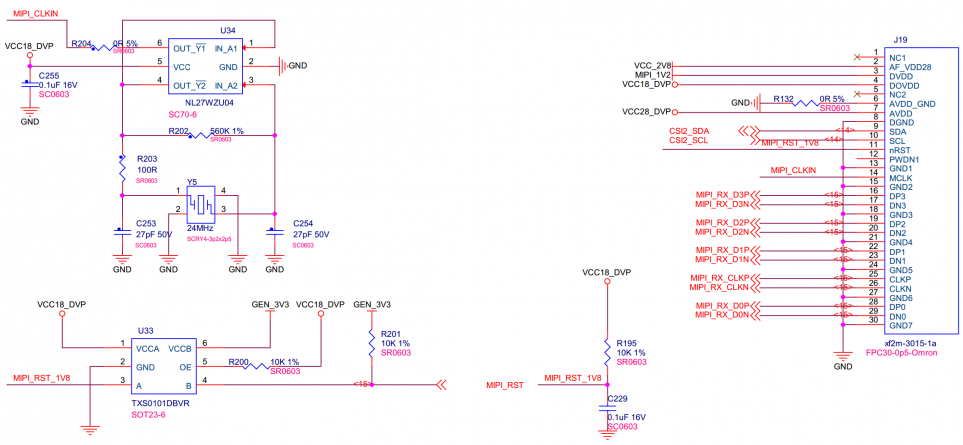

MIPI-CSI

丝印：J19
接口属性：MIPI-CSI摄像头接口
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J19-1

NC

J19-16

MIPI_RX_D3P

J19-2

VCC_2V8

J19-17

GND

J19-4

VCC18_DVP

J19-19

MIPI_RX_D2P

J19-5

NC

J19-20

MIPI_RX_D2N

J19-6

GND

J19-21

GND

J19-7

VCC28_DVP

J19-22

MIPI_RX_D1P

J19-8

GND

J19-23

MIPI_RX_D1N

J19-9

CSI2-SDA

J19-24

GND

J19-10

CSI2-SCL

J19-25

MIPI_CLKP

J19-11

MIPI_RST_1V8

J19-26

MIPI_CLKN

J19-12

PWDN1

J19-27

GND

J19-13

GND

J19-28

MIPI_RX_D0P

J19-14

MIPI_CLKIN

J19-29

MIPI_RX_D0N

J19-15

GND

J19-30

GND

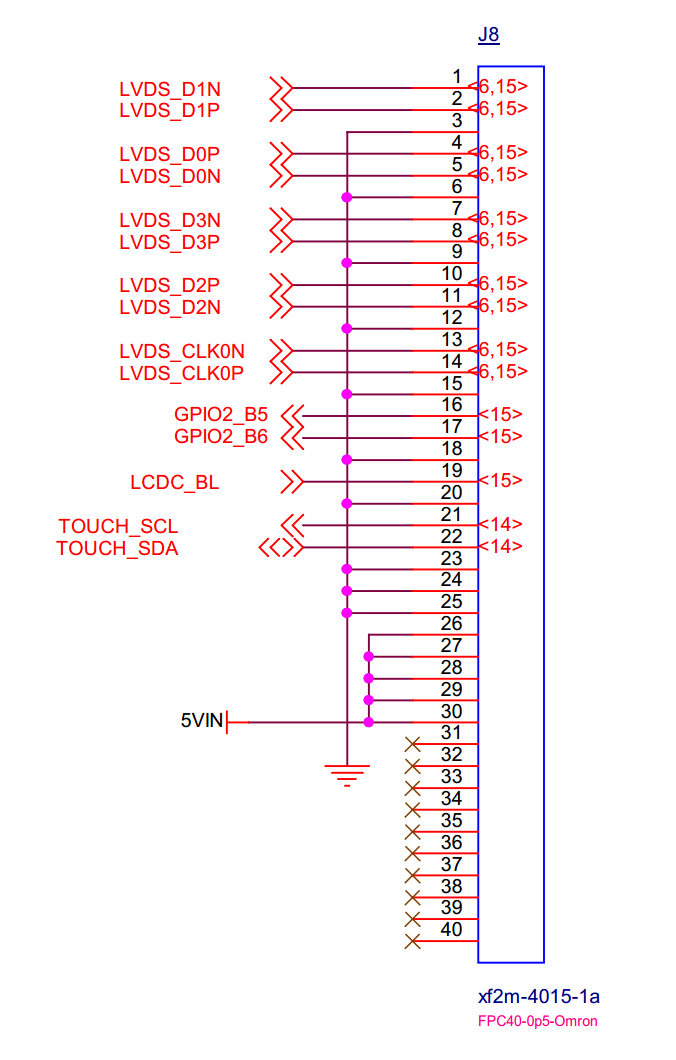

SINGEL LVDS

丝印：J8
接口属性：单路LVDS接口，用于连接MYZR-LCD_LVDS液晶板
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J8-1

LVDS_D1N

J8-14

LVDS_CLK0P

J8-2

LVDS_D1P

J8-15

GND

J8-3

GND

J8-16

GPIO_B5

J8-4

LVDS_D0P

J8-17

GPIO_B6

J8-5

LVDS_D0N

J8-18

GND

J8-6

GND

J8-19

LCDC_BL

J8-7

LVDS_D3N

J8-20

GND

J8-8

LVDS_D3P

J8-21

TOUCH_SCL

J8-9

GND

J8-22

TOUCH_SDA

J8-10

LVDS_D2P

J8-23~25

GND

J8-11

LVDS_D2N

J8-26~30

5V_IN

J8-12

GND

8-31~40

NC

J8-13

LVDS_CLK0N

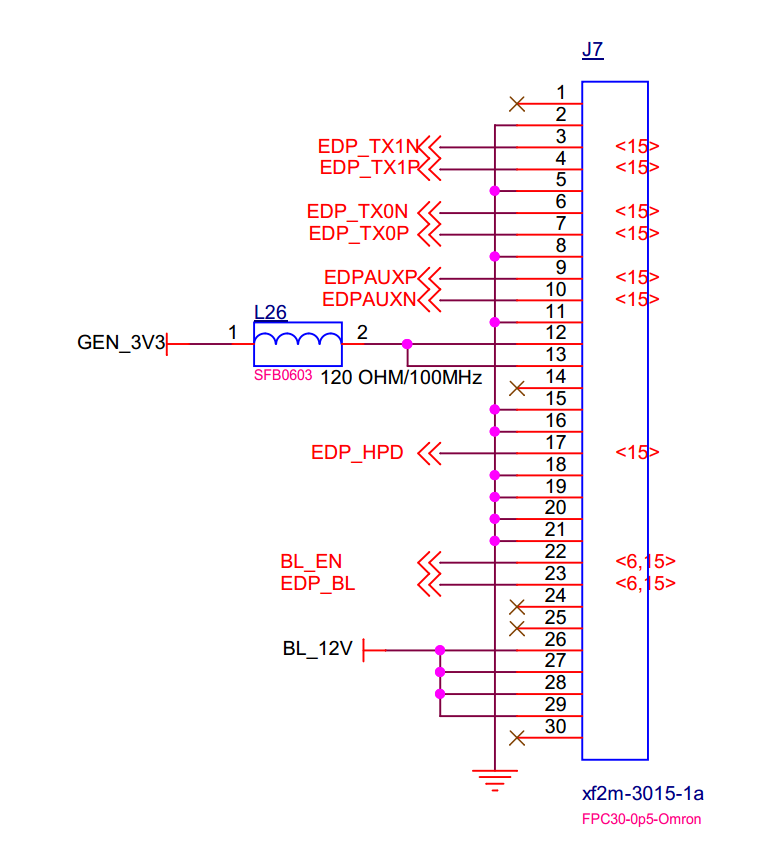

EDP

丝印：J7
接口属性：EDP屏接口，用于连接15.6寸EDP显示屏
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J7-1

NC

J7-16

GND

J7-2

GND

J7-17

EDP_HPD

J7-3

EDP_TX1N

J7-18

GND

J7-4

EDP_TX1P

J7-19

GND

J7-5

GND

J7-20

GND

J7-6

EDP_TX0N

J7-21

GND

J7-7

EDP_TX0P

J7-22

BL_EN

J7-8

GND

J7-23

EDP_BL

J7-9

EDPAUXP

J7-24

NC

J7-10

EDPAUXN

J7-25

NC

J7-11

GND

J7-26

BL_12V

J7-12

GEN_3V3

J7-27

BL_12V

J7-13

GEN_3V3

J7-28

BL_12V

J7-14

NC

J7-29

BL_12V

J7-15

GND

J7-30

GND

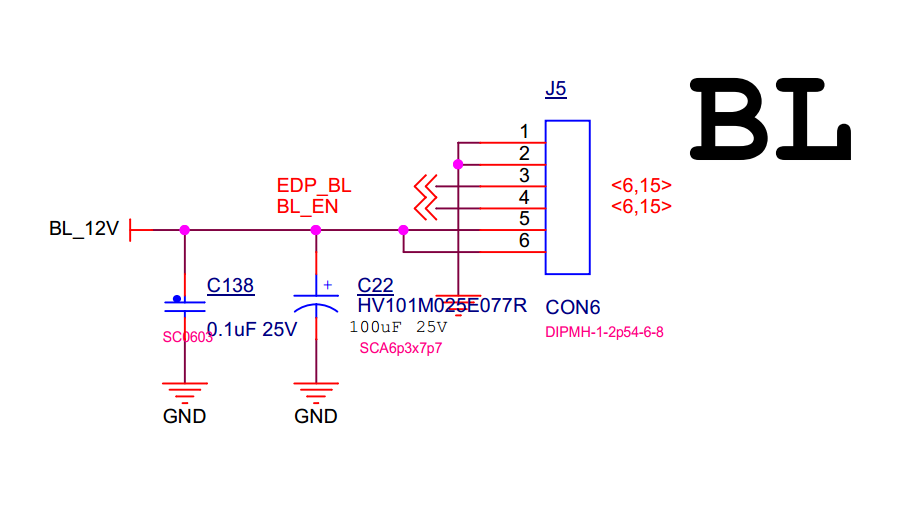

BL

丝印：J5
接口属性：背光12V输出，用于给设备外接屏供给12V背光电压
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J5-1

GND

J5-4

BL_EN

J5-2

GND

J5-5

BL_12V

J5-3

EDP_BL

J5-6

BL_12V

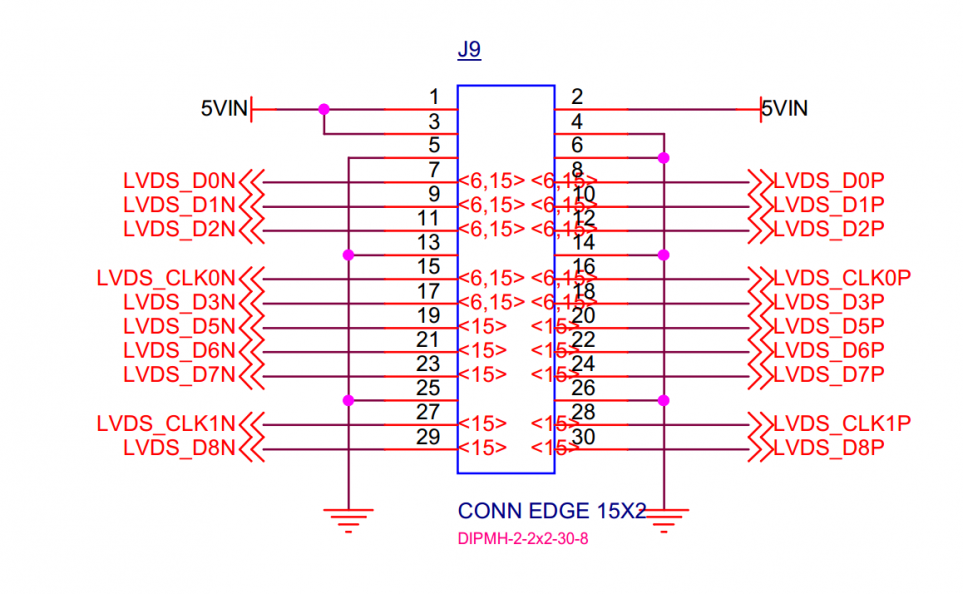

DUAL LVDS

丝印：J9
接口属性：双路LVDS接口
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J9-1

5V IN

J9-2

5V IN

J9-3

5V IN

J9-4

GND

J9-5

GND

J9-6

GND

J9-7

LVDS_D0N

J9-8

LVDS_D0P

J9-9

LVDS_D1N

J9-10

LVDS_D1P

J9-11

LVDS_D2N

J9-12

LVDS_D2P

J9-13

GND

J9-14

GND

J9-15

LVDS_CLK0N

J9-16

LVDS_CLK0P

J9-17

LVDS_D3N

J9-18

LVDS_D3P

J9-19

LVDS_D5N

J9-20

LVDS_D5P

J9-21

LVDS_D6N

J9-22

LVDS_D6P

J9-23

LVDS_D7N

J9-24

LVDS_D7P

J9-25

GND

J9-26

GND

J9-27

LVDS_CLK1N

J9-28

LVDS_CLK1P

J9-29

LVDS_D8N

J9-30

LVDS_D8P

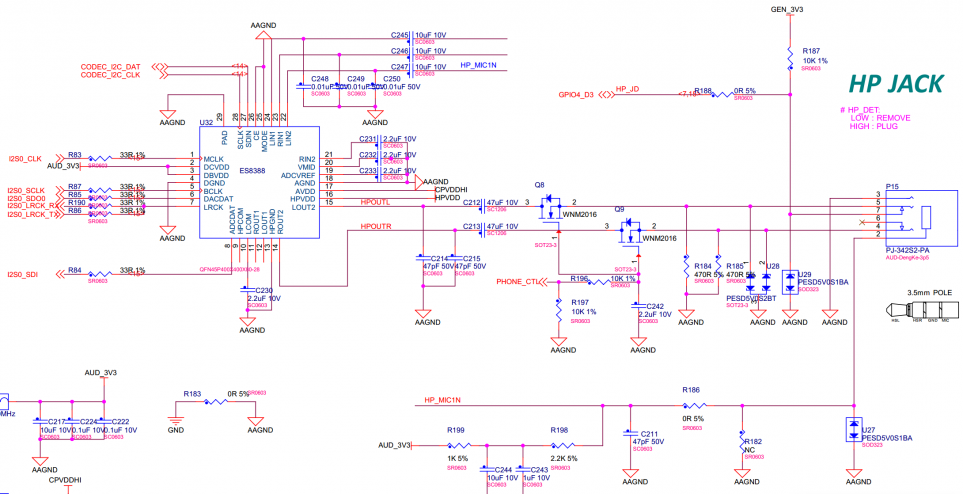

HP JACK

丝印：P15
接口属性：音频接口，用于耳机音频输出以及MIC输入
引脚及信号定义：

U32

引脚

功能信号名称

引脚

功能信号名称

U32-1

12S0_CLK

U32-6

12S0_SDO0

U32-2

AUD_3V3

U32-7

12S0_LRCK_RX/TX

U32-3

AUD_3V3

U32-8

12S0_SDI

U32-4

AAGND

U32-27

CODEC_12C_DAT

U32-5

12S0_SCLK

U32-28

CODEC_12C_CLK

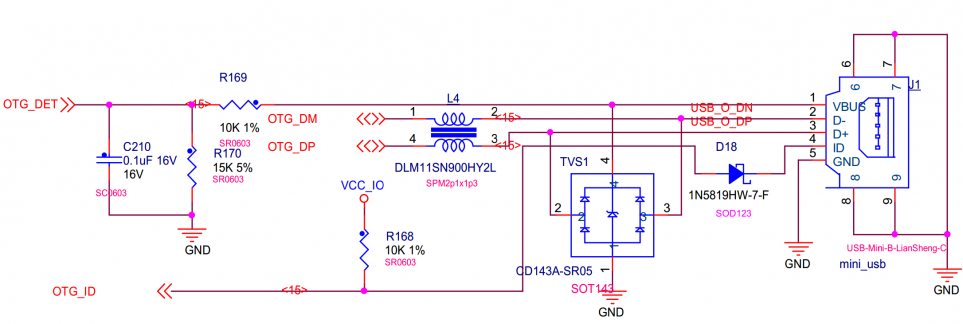

OTG

丝印： J1
接口属性：USB OTG接口
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J1-1

OTG_DET

J1-6

GND

J1-2

OTG_DM

J1-7

GND

J1-3

OTG_DP

J1-8

GND

J1-4

OTG_ID

J1-9

GND

J1-5

GND

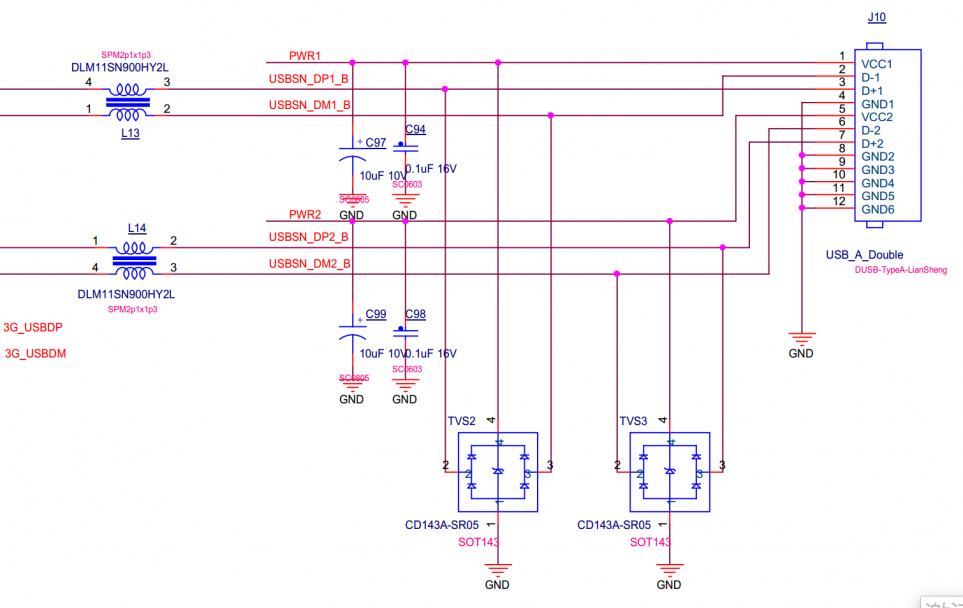

USB HOST

丝印：J10
接口属性：双层USB接口，通过LAN9514扩展出来的host接口
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J10-1

PWR1

J10-7

USBSN_DP2_B

J10-2

USBSN_DM1_B

J10-8

GND

J10-3

USBSN_DP1_B

J10-9

GND

J10-4

GND

J10-10

GND

J10-5

PWR2

J10-11

GND

J10-6

USBSN_DM2_B

J10-12

GND

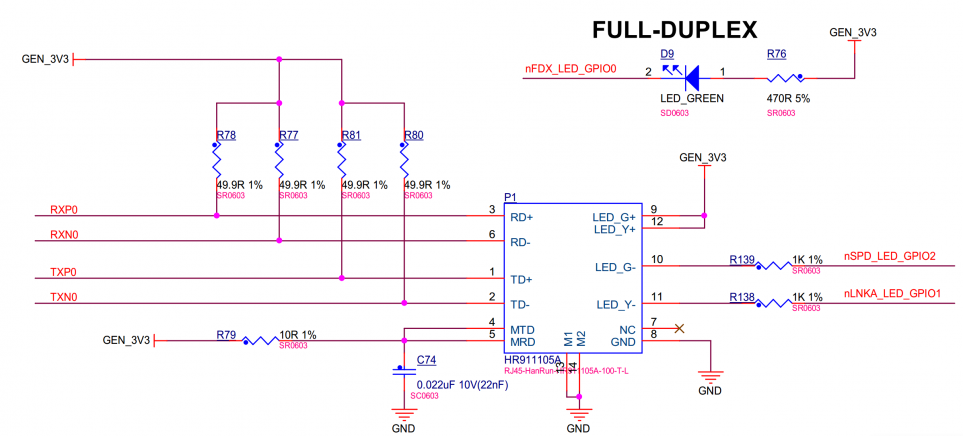

10M/100M Ethernet

丝印：P1
接口属性：标准百兆网接口，通过LAB9514扩展出来的以太网接口，10M/100M自适应
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

P1-1

TXP0

P1-7

NC

P1-2

TXN0

P1-8

GND

P1-3

RXP0

P1-9

GEN_3V3

P1-4

GND

P1-10

nSPD_LED_GPIO2

P1-5

GEN_3V3

P1-11

nLNKA_LED_GPIO2

P1-6

RXN0

P1-12

GEN_3V3

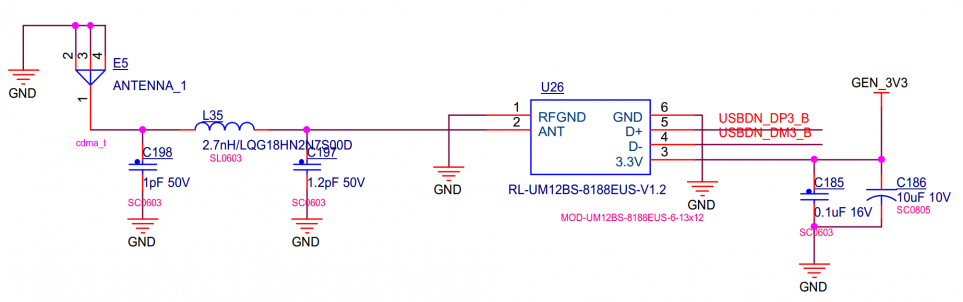

USB to WIFI

丝印：U26
模块型号：UM12BS
模块描述：USB转WIFI
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

U26-1

GND

U26-4

USBDN_DM3_B

U26-2

ANTENNA_1

U26-5

USBDN_DP3_B

U26-3

GEN_3V3

U26-6

GND

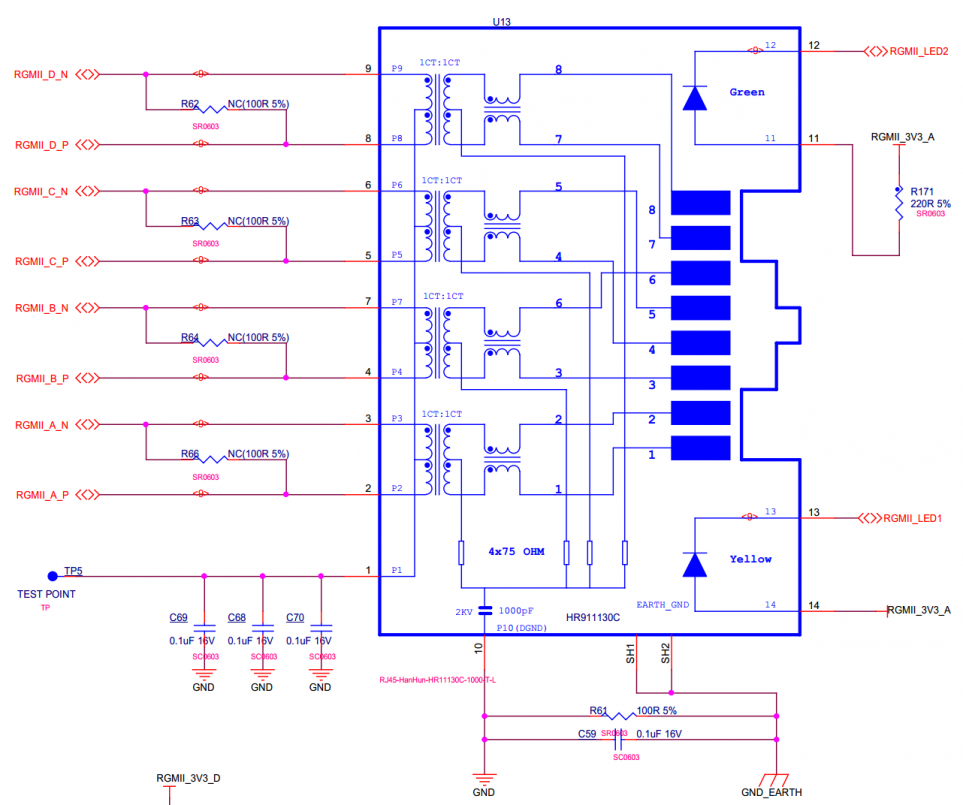

1000M Ethernet

丝印：U13
接口属性：千兆以太网接口，10M/100M/1000M自适应
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

U13-1

TEST_POINT

U13-8

NRGMI_D_P

U13-2

RGMI_A_P

U13-9

RGMI_D_N

U13-3

RGMI_A_N

U13-10

GND

U13-4

RGMI_B_P

U13-11

RGMI_3V3_A

U13-5

RGMI_C_P

U13-12

RGMI_LED2

U13-6

RGMI_C_N

U13-13

RGMI_LED1

U13-7

RGMI_B_N

U13-14

RGMI_3V3_A

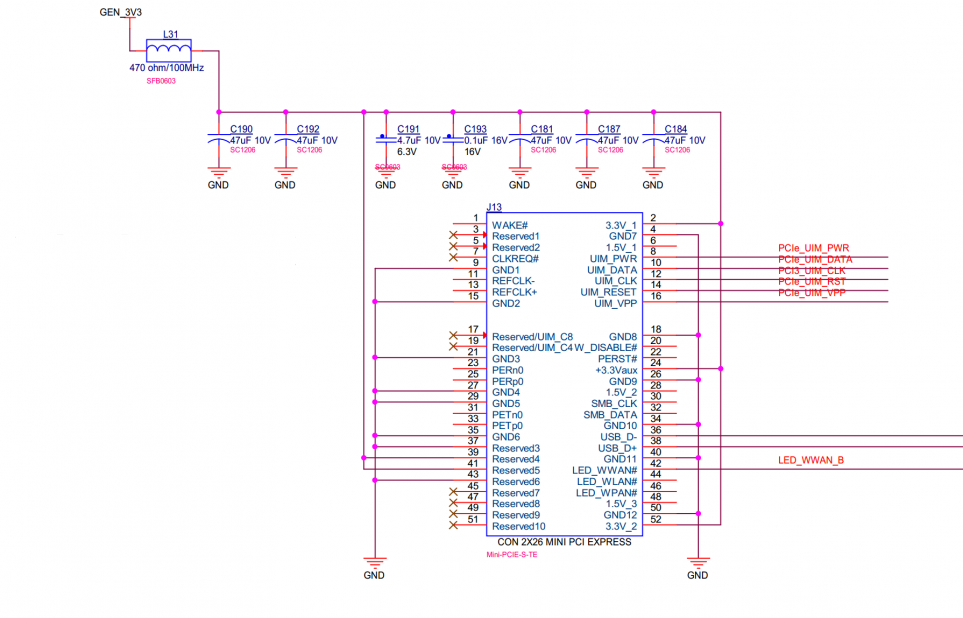

3G/4G

丝印：J13
接口属性：标准mini-PCIE接口
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J13-1

NC

J13-2

GEN_3V3

J13-3

NC

J13-4

GND

J13-5

NC

J13-6

NC

J13-7

NC

J13-8

PCLE_UIM_PWR

J13-9

GND

J13-10

PCLE_UIM_DATA

J13-11

NC

J13-12

PCLE_UIM_CLK

J13-13

NC

J13-14

PCLE_UIM_RST

JJ13-15

GND

J13-16

PCLE_UIM_VPP

J13-17

NC

J13-18

GND

J13-19

NC

J13-20

NC

J13-21

GND

J13-22

NC

J13-23

NC

J13-24

NC

J13-25

NC

J13-26

GND

J13-27

GND

J13-28

NC

J13-29

GND

J13-30

NC

J13-31

NC

J13-32

NC

J13-33

NC

J13-34

GND

J13-35

GND

J13-36

USB_D-

J13-37

GND

J13-38

USB_D+

J13-39

GEN_3V3

J13-40

GND

J13-41

GEN_3V3

J13-42

LED_WWAN_B

J13-43

GND

J13-44

NC

J13-45

NC

J13-46

NC

J13-47

NC

J13-48

NC

J13-49

NC

J13-50

GND

J13-51

NC

J13-52

GEN_3V3

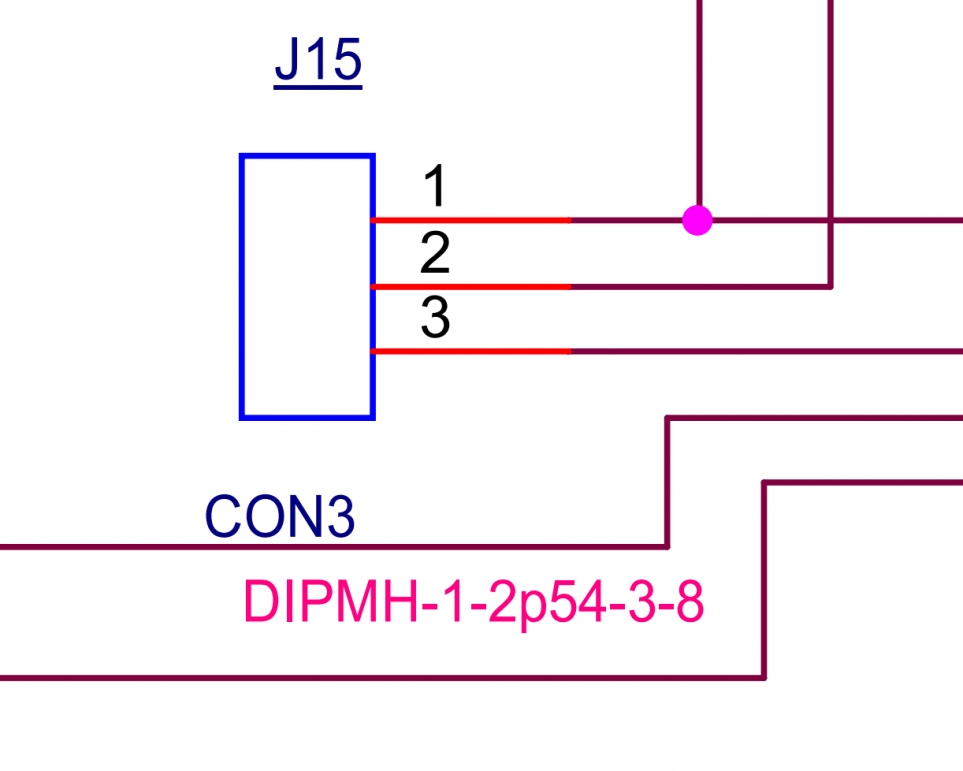

电压跳线选择

丝印：J15
接口属性：5V/3.3V跳线

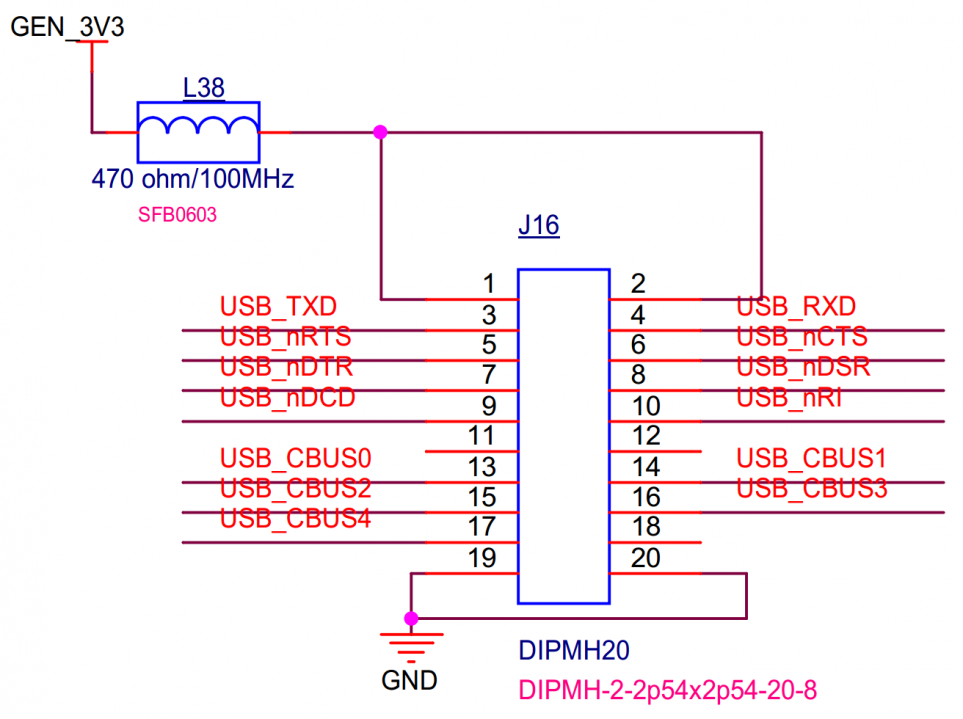

USB to UART

丝印：J16
接口属性：USB扩展UART接口
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J16-1

GEN_3V3

J16-2

GEN_3V3

J16-3

USB_TXD

J16-4

USB_RXD

J16-5

USB_nRTS

J16-6

USB_nCTS

J16-7

USB_nDTR

J16-8

USB_nDSR

J16-11

NC

J16-12

NC

J16-13

USB_CBUS0

J16-14

USB_CBUS1

J16-15

USB_CBUS2

J16-16

USB_CBUS3

J16-17

USB_CBUS4

J16-18

NC

J16-19

GND

J16-20

GND

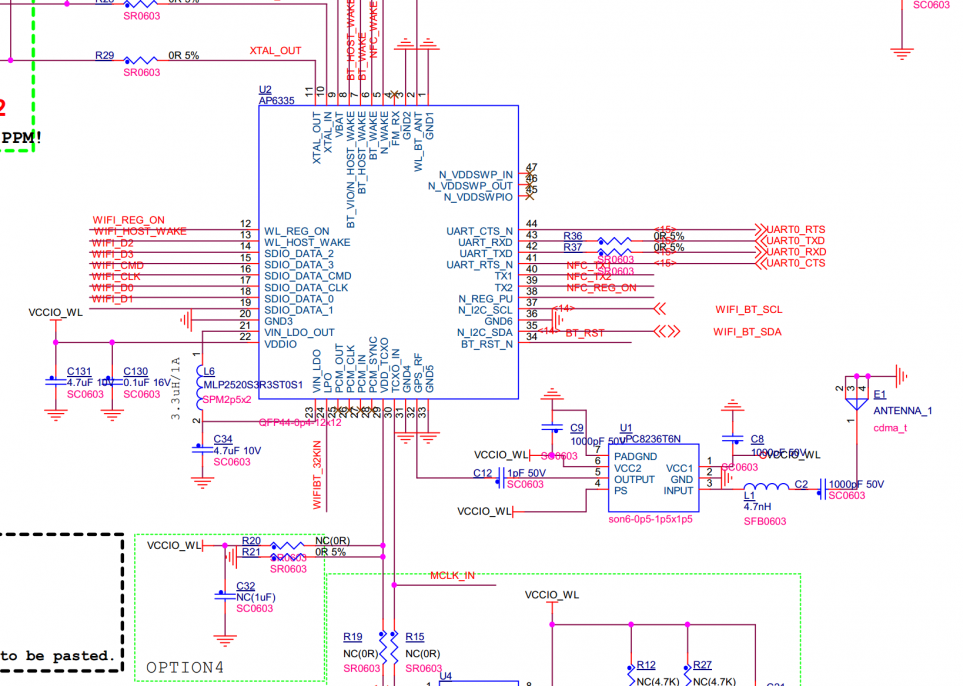

WIFI

丝印: E1
接口属性：标准WIFI天线座

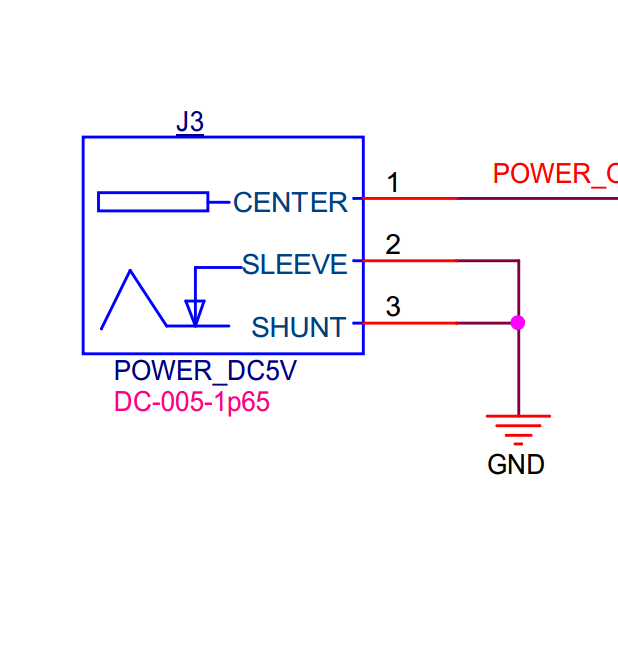

DC IN

丝印: J3
接口属性：外部5V主电源输入，2.5A

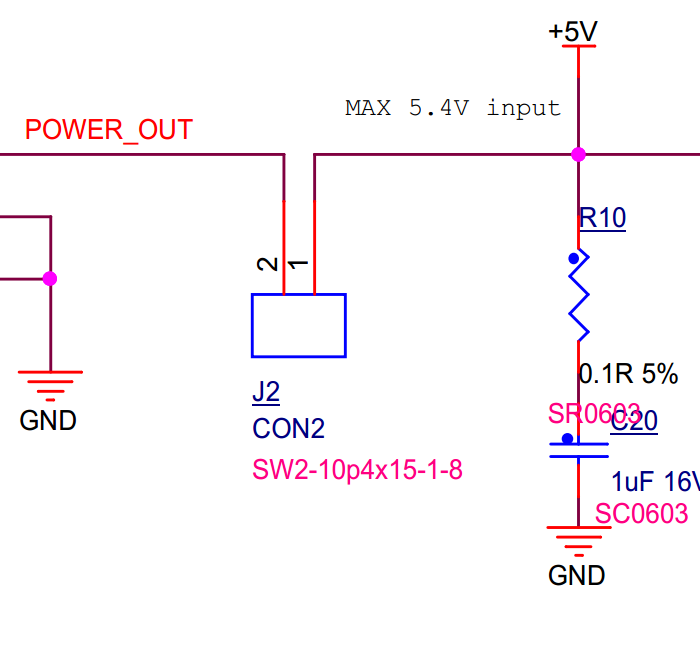

电源开关

丝印: J2
接口属性：主电源开关
状态属性：—，闭合，O，断开

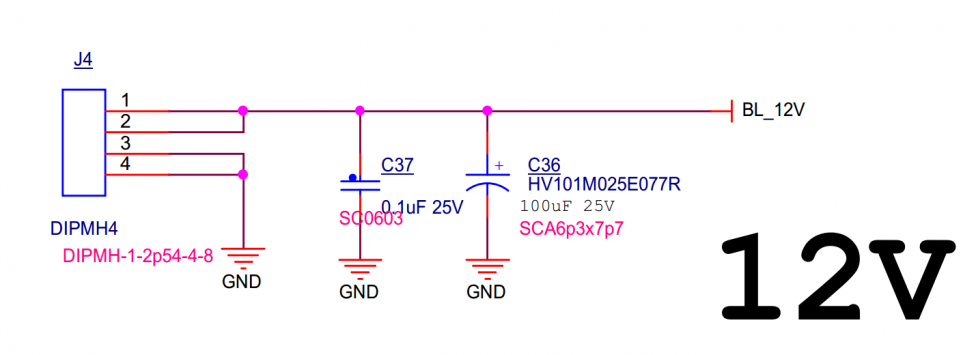

12V IN

丝印：J4
接口属性：外部12V输入
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J4-1

BL_12V

J4-3

GND

J4-2

BL_12V

J4-4

GND

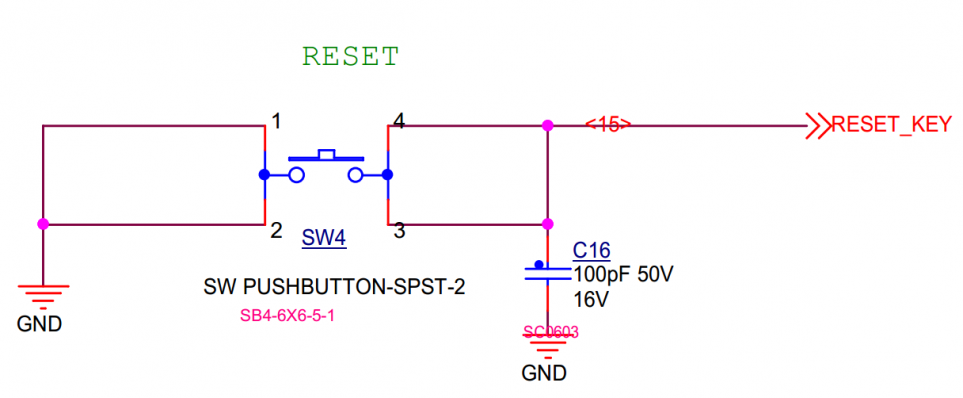

RESET

丝印: SW4
按键属性：复位按键

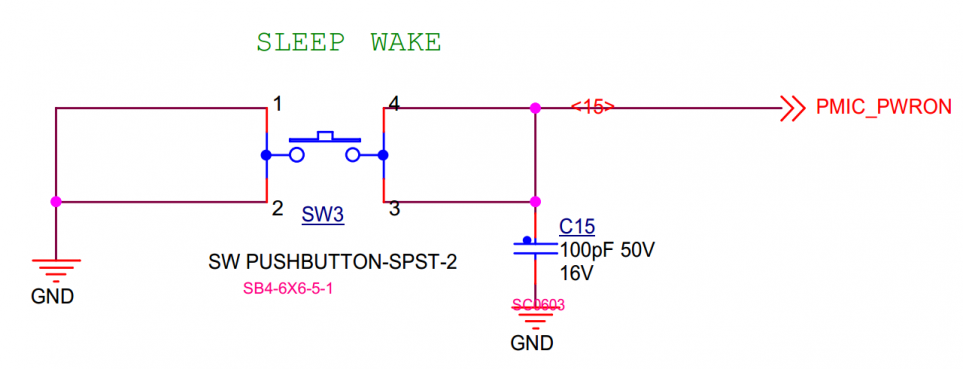

SLEEP WAKE

丝印: SW3
按键属性：系统开关机按键，长按1秒开机，长按3秒关机

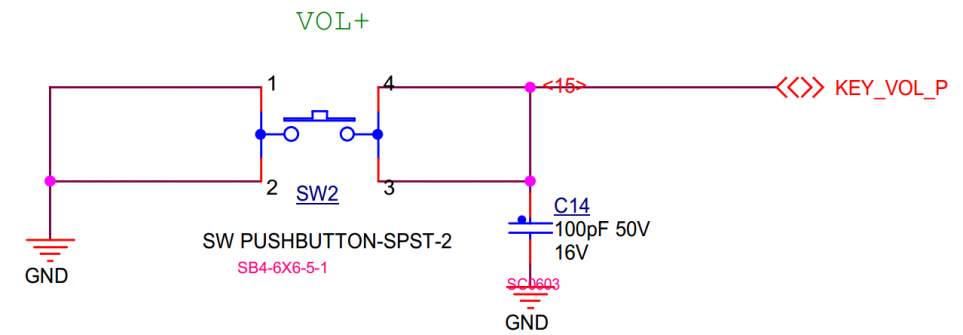

VOL +

丝印: SW2
按键属性：控制音量（音量加）

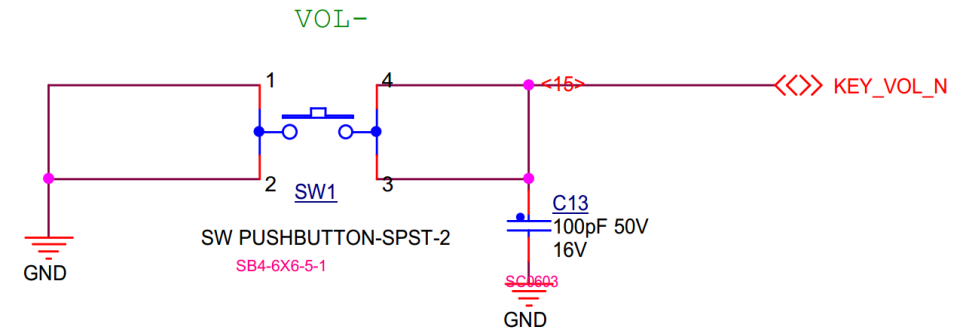

VOL –

丝印: SW1 按键属性：控制音量（音量减）

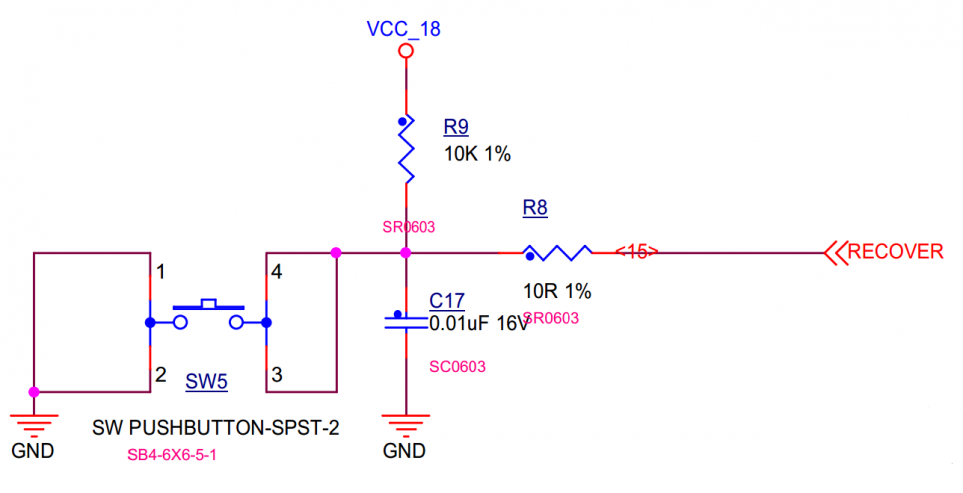

RECOVER

丝印: SW5
按键属性：烧写按键，与开机键(SW3)同时按下，进入烧写模式

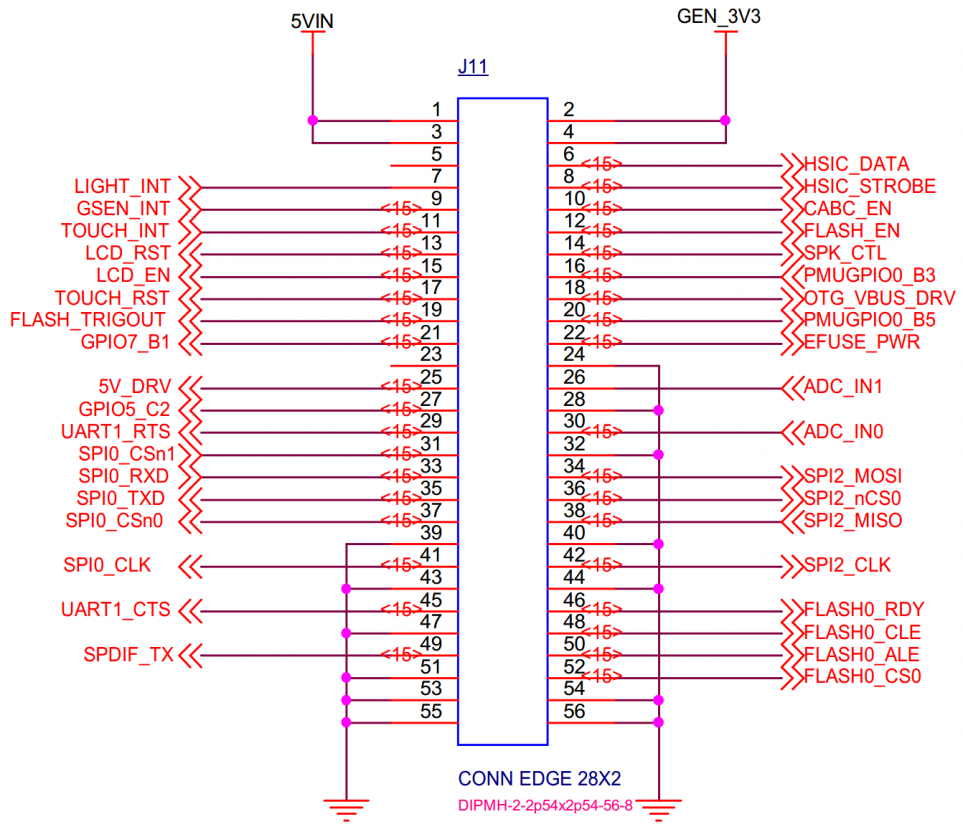

扩展接口

丝印：J11
接口属性：空闲管脚，用于扩展应用
引脚及信号定义：

引脚

功能信号名称

引脚

功能信号名称

J11-1

5V_IN

J11-2

GEN_3V3

J11-3

5V_IN

J11-4

GEN_3V3

J11-5

NC

J11-6

HSIC_DATA

J11-7

LIGHT_INT

J11-8

HSIC_STROBE

J11-9

GSEN_INT

J11-10

CABC_EN

J11-11

TOUCH_INT

J11-12

FLASH_EN

J11-13

LCD_RST

J11-14

SPK_CTL

J11-15

LCD_EN

J11-16

PMUGPIO0_B5

J11-17

TOUCH_RST

J11-18

OTG_VBUS_DRV

J11-19

FLASH_TRIGOUT

J11-20

PMUGPIO0_B5

J11-21

GPIO7_B1

J11-22

EFUSE_PWR

J11-23

NC

J11-24

GND

J11-25

5V_DRV

J11-26

ADC_1N1

J11-27

GPIO5_C2

J11-28

GND

J11-29

UART1_RST

J11-30

ADC_1N0

J11-31

SPI0_CSn1

J11-32

GND

J11-33

SPI0_RXD

J11-34

SPI2_MOS1

J11-35

SPI0_TXD

J11-36

SPI2_nCS0

J11-37

SPI0_CSn0

J11-38

SPI2_MISO

J11-39

GND

J11-40

GND

J11-41

SPI0_CLK

J11-42

SPI2_CLK

J11-43

GND

J11-44

GND

J11-45

UART1_CTS

J11-46

FLASH0_RDY

J11-47

GND

J11-48

FLASH0_CLE

J11-49

SPDIF_TX

J11-50

FLASH0_ALE

J11-51

GND

J11-52

FLASH0_CS0

J11-53

GND

J11-54

GND

J11-55

GND

J11-56

GND

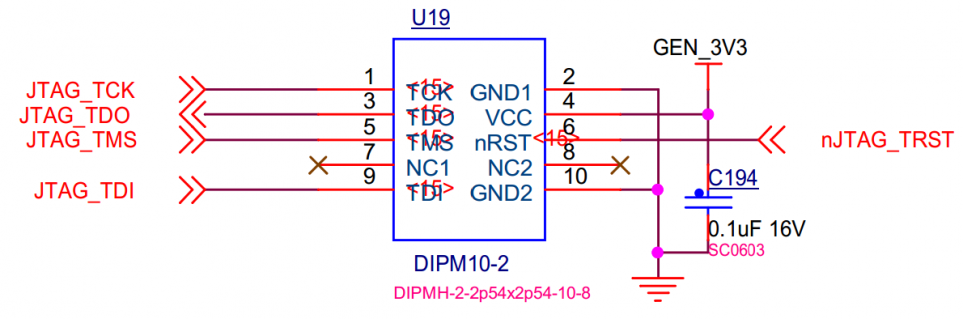

JTAG

丝印：U19
接口属性：JTAG接口
引脚及信号定义：

引脚

信号

描述

引脚

信号

描述

U19-1

JTAG_TCK

测试时钟输入

U19-2

GND

数字地

U19-3

JTAG_TDO

测试数据输出

U19-4

VCC

3.3V输入

U19-5

JTAG_TMS

测试模式选择

U19-6

nRST

复位

U19-7

NC

未连接

U19-8

NC

未连接

U19-9

JTAG_TDI

测试数据输入

U19-10

GND

数字地

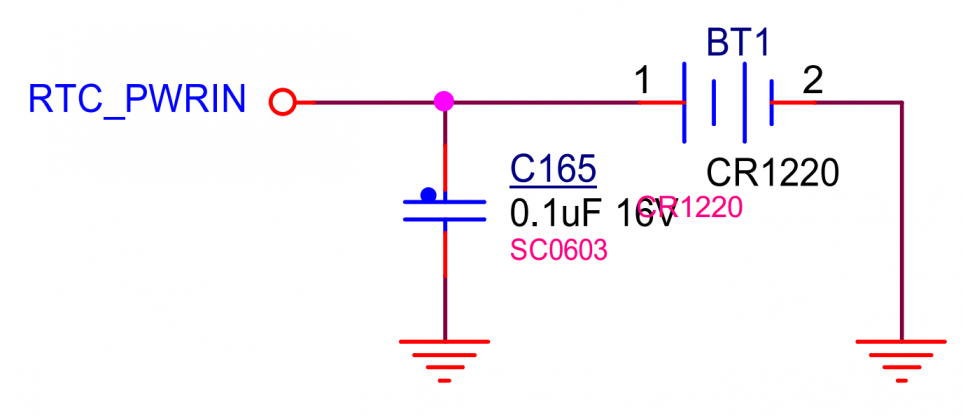

RTC电池座

丝印:BT1
接口属性：RTC纽扣电池接口

MXM314

丝印:U14
接口属性：核心板接口，用于连接MYZR-RK3288_CB314核心板
管脚功能定义详见 核心板硬件手册
