Linux-3.10.79 编译手册

主机环境

ubuntu14.04(64bit),已经真机编译验证过。

准备源码包

3.10.79版本代码

u-boot源码

  • 文件名
rk32-myzr_uboot_2014.10_201803028.tar.bz2

kernel源码

  • 文件名
rk32-myzr_kernel_3.10_201803028.tar.bz2

交叉编译工具

  • 文件名
gcc-arm-eabi-4.6.tar.bz2

配置编译环境

准备源码

准备源码包

1）创建工作目录
创建 ~/my-rk3288 作为工作目录
$ mkdir ~/my-rk3288
创建 ~/my-rk3288/02_source 作为源码目录
$ mkdir ~/my-rk3288/02_source
创建 ~/my-rk3288/03_tools 作为工具目录
$ mkdir ~/my-rk3288/03_tools
2）复制源码包到开发主机中
这一步骤自己采取相应的方式进行。
说明：这里将网盘中“02_源码”复制到Linux开发主机的“~/my-rk3288/02_source”，将网盘中“03_工具”复制到Linux开发主机的“~/my-rk3288/03_tools”,将网盘中“01_应用”复制到Linux开发主机的“~/my-rk3288/01_application”。

解压源码包

1）解压u-boot源码和内核源码
$ cd ~/my-rk3288/02_source
$ tar jxf rk32-myzr_uboot_2014.10_201803028.tar.bz2
$ tar jxf rk32-myzr_kernel_3.10_201803028.tar.bz2
2）解压交叉编译工具
$ cd ~/my-rk3288/03_tools/
$ tar jxf gcc-arm-eabi-4.6.tar.bz2

开发环境配置

安装需要的包

1）更新源列表
$ sudo apt-get update
更新完成后如下图所示：
2）安装aptitude包管理工具和ia32-libs
如果编译主机的Linux是32位的，可以跳过此步骤。

  • 安装aptitude包管理工具

$ sudo apt-get -y install aptitude

  • 使用aptitude安装ia32-libs

$ sudo aptitude -y install ia32-libs
下图为安装过aptitude和ia32-libs后，再次执行安装命令的截图。
3）安装mkimage工具
$ sudo apt-get -y install uboot-mkimage
下图为安装过mkimage工具后，再次执行安装命令的截图。
4）安装ncurses-dev
说明：make menuconfig对其具有依赖性质。
$ sudo aptitude -y install ncurses-dev
下图为安装过ncurses-dev工具后，再次执行安装命令的截图。

编译u-boot

进入u-boot源码目录

$ cd ~/my-rk3288/02_source/rk32-myzr_uboot_2014.10/

使配置文件生效

  • 执行source命令

$ source ~/my-rk3288/03_tools/gcc-arm-eabi-4.6-env

  • 查看编译配置

$ echo $ARCH
$ echo $CROSS_COMPILE
可看到ARCH和CROSS_COMPILE被设置

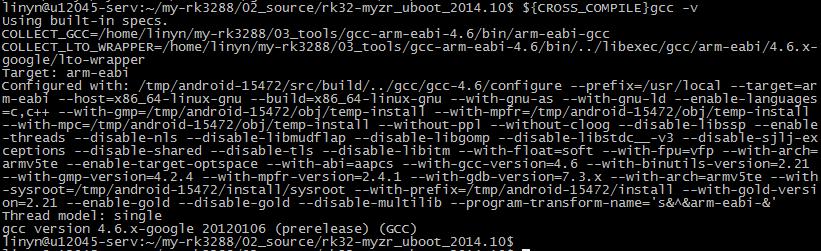

  • 验证交叉编译工具配置

$ ${CROSS_COMPILE}gcc -v
执行命令后可以看到终端显示出交叉编译工具的版本信息。如下图：

清除u-boot配置

$ make distclean

u-boot配置

  • 评估板及对应的 u-boot 编译配置：

评估板主型号

CPU类型-内存容量

对应的u-boot配置

MYZR-RK3288-EK314

RK3288（四核）- 2G

rk3288_defconfig

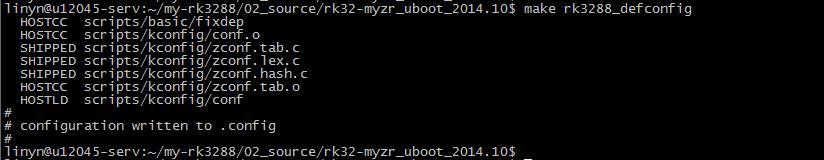

  • MYZR-RK3288-EK314-2G配置示例：

$ make rk3288_defconfig

编译

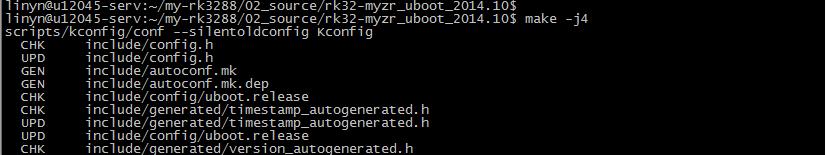

  • 执行编译

$ make
这里为了提高编译速度，在make后面加了“-j4”。这里编译的Linux主机是双核4线程的，所以“-j”后面用了4，也就是采用4线程编译。“-j”后面的数字可以根据系统资源分配，但是不应该超过编译主机最大支持的线程数。

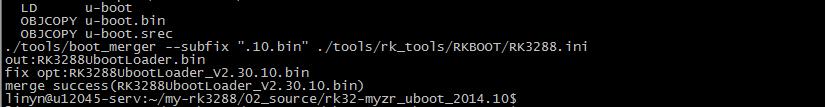

  • 编译完成

u-boot编译过程大概需要十几秒钟的时间。

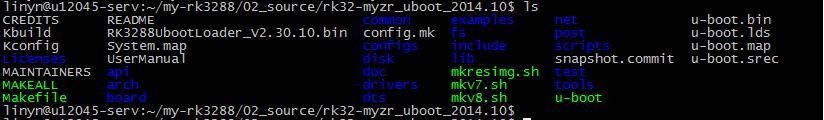

目标文件

编译完成后通过ls命令即可看到编译得到的目标文件RK3288UbootLoader_V2.30.10.bin
$ ls

编译内核

进入内核源码目录

$ cd ~/my-rk3288/02_source/rk32-myzr_kernel_3.10/

使配置文件生效

  • 执行source命令

$ source ~/my-rk3288/03_tools/gcc-arm-eabi-4.6-env

  • 查看编译配置

$ echo $ARCH
$ echo $CROSS_COMPILE
可看到ARCH和CROSS_COMPILE被设置

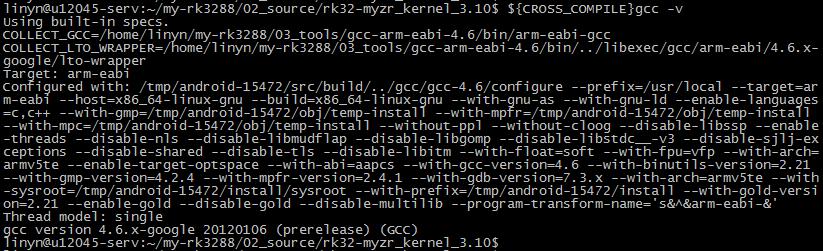

  • 验证交叉编译工具配置

$ ${CROSS_COMPILE}gcc -v
执行命令后可以看到终端显示出交叉编译工具的版本信息。如下图：

准备配置内核

  • 清除内核配置

$ make distclean

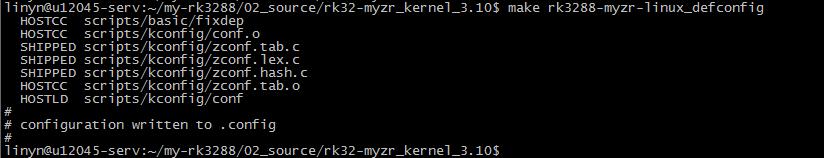

  • 生成.config文件

备注：MYZR-RK3288-EK314系列评估板使用的配置文件是rk3288-myzr-linux_defconfig
$ make rk3288-myzr-linux_defconfig

编译内核zImage和设备树dtb

评估板主型号

显示屏类型

对应的设备树配置

MYZR-RK3288-EK314

LVDS(1024X600)

rk3288-myzr_rh568_lvds_linux.img

HDMI(1920X1080)

rk3288-myzr_rh568_hdmi_linux.img

EDP(1920X1080)

rk3288-myzr_rh568_edp_linux.img

  • 编译（以下是LVDS屏）

$ make -j8 rk3288-myzr_rh568_lvds_linux.img
截图中使用了8线程编译。

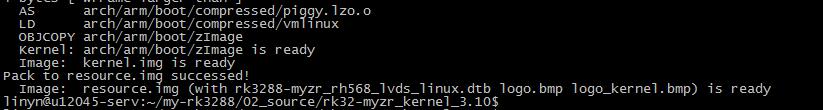

  • 编译完成


  • 目标文件

arch/arm/boot/uImage即为编译得到的目标文件，使用ls命令可查看文件信息。
$ ls arch/arm/boot/zImage -la

编译模块

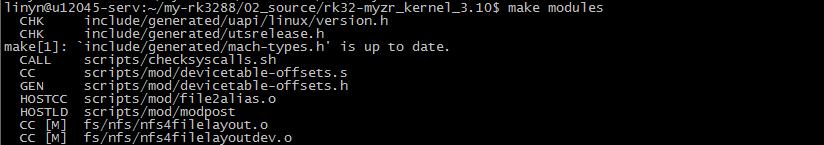

  • 编译

$ make modules
截图中使用了4线程编译。

  • 编译完成


  • 目标文件

编译完成后各模块的.ko文件位于代码所在的目录，通过find命令可以找出编译完成的模块，参考命令如下：
$ find -name *.ko

打包linux-boot.img

编译rockchip-mkbootimg

1) 创建应用程序目录
$ mkdir ~/my-rk3288/01_application
$ cd ~/my-rk3288/01_application

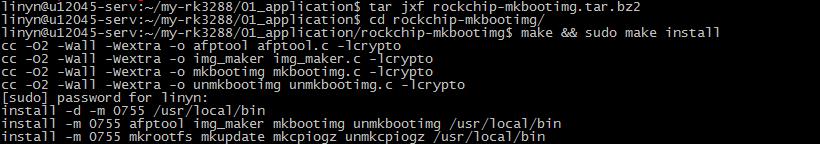

2) 解压和编译rockchip-mkbootimg
$ tar jxf rockchip-mkbootimg.tar.bz2
$ cd rockchip-mkbootimg/
$ make && sudo make install

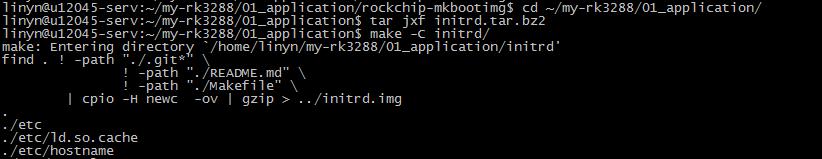

打包initrd.img

1) 压缩为img格式
$ cd ~/my-rk3288/01_application/
$ tar jxf initrd.tar.bz2
$ make -C initrd/
2) 显示结果

打包linux-boot.img

$ mkbootimg --kernel ../02_source/rk32-myzr_kernel_3.10/arch/arm/boot/zImage --ramdisk initrd.img \
--second ../02_source/rk32-myzr_kernel_3.10/resource.img -o linux-boot.img

文件系统

文件系统包位于网盘对应的镜像文件夹中。支持的文件系统类型及下载方式可参照《MYZR-RK3288-EK314 烧录手册》。

打包批量文件relase_update.img

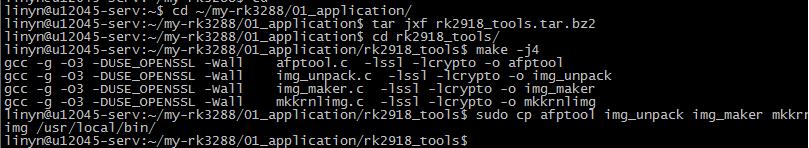

编译打包工具

$ cd ~/my-rk3288/01_application
$ tar jxf rk2918_tools.tar.bz2
$ cd rk2918_tools/
$ make -j4
$ sudo cp afptool img_unpack img_maker mkkrnlimg /usr/local/bin/

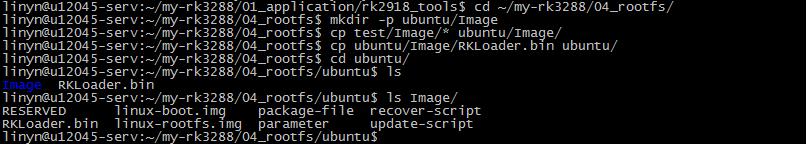

新建文件夹和复制镜像

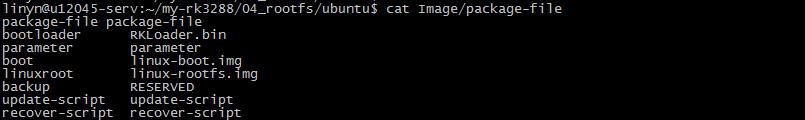

test/Image/的文件对应烧写工具Imagelinux文件，rk3288box-3.10-uboot-ubuntu.parameter.txt重命名为parameter，RESERVED是空文件，RK3288UbootLoader_V2.30.10.bin对应RKLoader.bin，update-script和recover-script在烧写工具复制，package-file的内容重新按对应的文件重命名，如下：
$ mkdir ~/my-rk3288/04_rootfs/
$ cd ~/my-rk3288/04_rootfs/
$ mkdir -p ubuntu/Image
$ cp test/Image/* ubuntu/Image/
$ cp ubuntu/Image/RKLoader.bin ubuntu/
$ cd ubuntu/

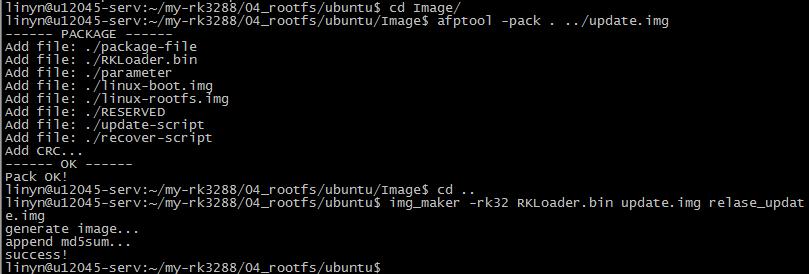

打包relase_update.img文件

$ cd Image/
$ afptool -pack . ../update.img
$ cd ..
$ img_maker -rk32 RKLoader.bin update.img relase_update.img
