底板硬件介绍

视图

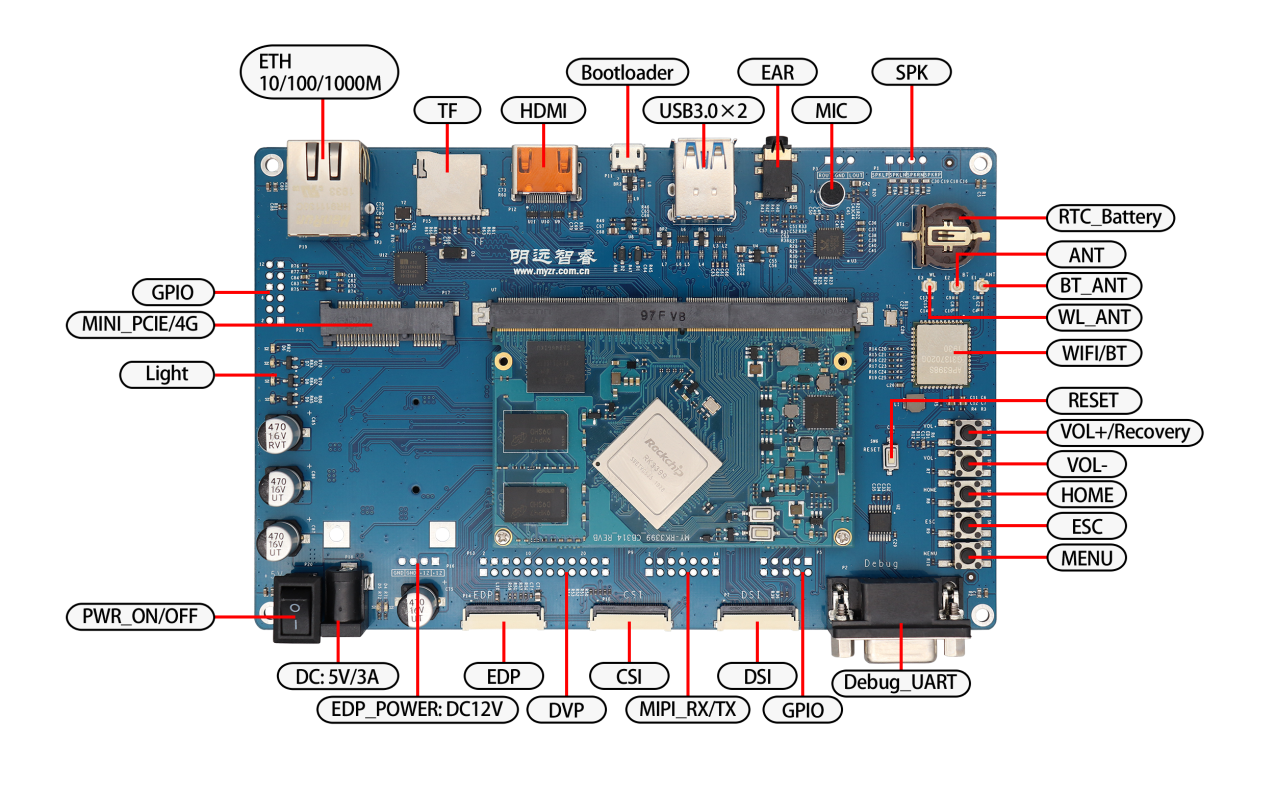

正面图


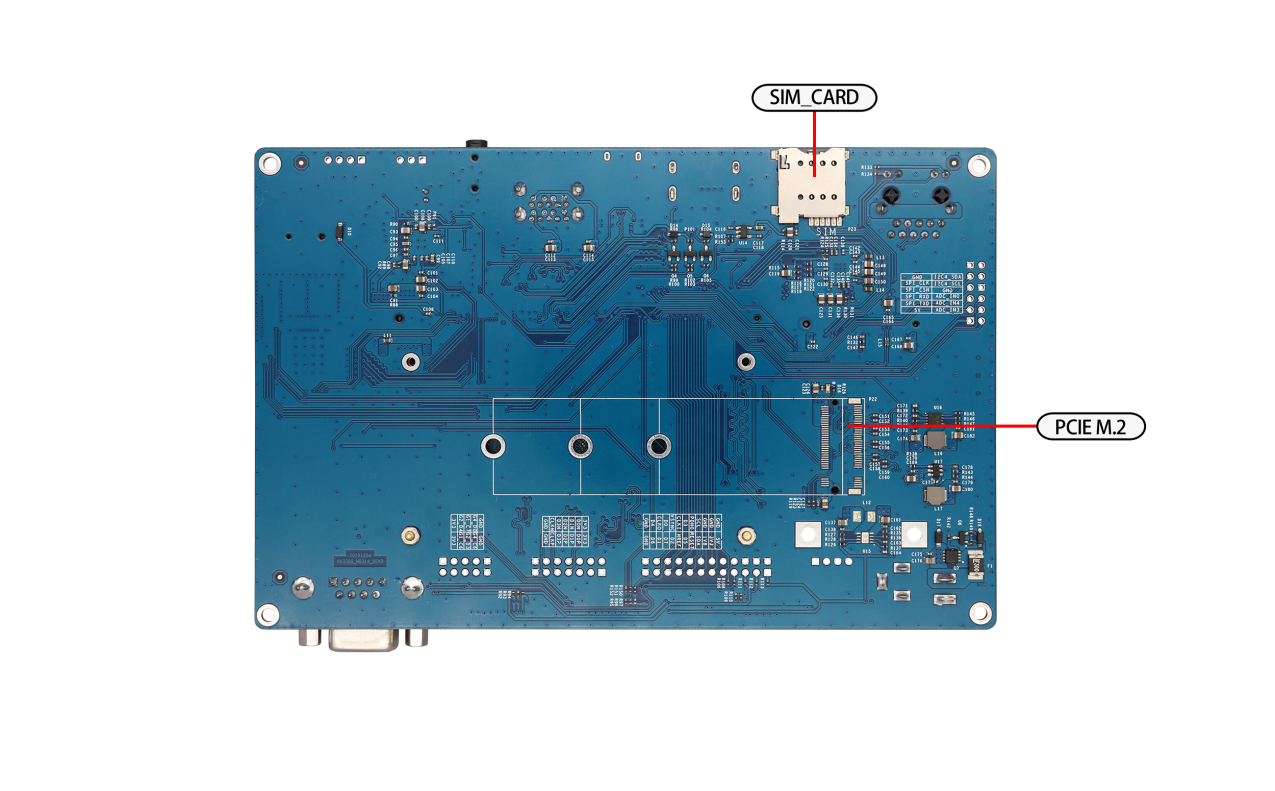

背面图


电源接口

MYZR-RK3399_CB314 模块电源接口定义如下表所示：

管脚号

管脚定义

I/O属性

功能描述

P1 ~ P9

VCC_SYS

PI

模块工作电源输入，5V/3A

P10

VCC_RTC

PI

RTC 实时时钟电源输入，3.3V供电

S10~S12

VCC3V3_SYS

PO

3.3V输出，峰值可达2A

S13~S15

VCC_1V8

PO

1.8V输出，峰值可达 1A

S16、S17

VCCA3V0_CODEC0

PO

3.0V输出，峰值可达 300mA

S18、S19

VCCA1V8_CODEC0

PO

1.8V输出，峰值可达 300mA

S20

VCC1V8_DVP

PO

1.8V输出，峰值可达 150mA

P11、P23、P31、P42、P58、P74、P81、P89、P100、P109、P119、P133、P140、P147、P154~P156、

S1~S9、S21、S22、S26、S47、S50、S53、S56、S59、S62、S65、S76、S79、S82、S85、S88、S91、

S94、S97、S100、S103、S106、S108、S110、S112、S115、S118、S121、S124、S127、S130、S133、

S136、S137、S140、S143、S146、S149、S152、S155、S158

GND

–

地
MYZR-RK3399_CB314 模块使用 VCC_SYS 供电，为保证模块能正常运行，供电电源电压不低于4.6V，不超过 5.5V，供电电流不低于 3A。建议在模块供电端口加一个大于 470uF 的电容。

多媒体接口

EDP接口

MYZR-RK3399_CB314 模块eDP接口定义如下表所示：

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

S144

EDP_TX3P

D30

EDP_TX3P

O

eDP data lane3 positive output

S145

EDP_TX3N

D31

EDP_TX3N

O

eDP data lane3 negative output

S147

EDP_TX2P

C30

EDP_TX2P

O

eDP data lane2 positive output

S148

EDP_TX2N

C31

EDP_TX2N

O

eDP data lane2 negative output

S150

EDP_TX1P

B30

EDP_TX1P

O

eDP data lane1 positive output

S151

EDP_TX1N

A30

EDP_TX1N

O

eDP data lane1 negative output

S153

EDP_TX0P

B29

EDP_TX0P

O

eDP data lane0 positive output

S154

EDP_TX0N

A29

EDP_TX0N

O

eDP data lane0 negative output

S156

EDA_AUXP

B28

EDPAUXP

I/O

eDP CH-AUX positive differential output

S157

EDA_AUXN

A28

EDPAUXN

I/O

eDP CH-AUX negative differential output
eDP 走线请注意：

  • eDP 信号的参考时钟建在数据中，在接收端还原出时钟信号，所以四组数据差分线对组间不做等长，只需做组内等长处理；

  • 为抑制电磁辐射，eDP信号建议PCB内层走线，并保证走线参考面是一个连续完整的参考面，不被分割，否则会造成差分线阻抗的不连续性并引入外部噪声对的影响。如在PCB表层走线，请注意用地线做包地处理；差分对之间不需要伴随地走线；

eDP走线要求如表：

参数

要求

Trace Impedance

100Ω ±10% differential

Max intra-pair skew

< 4 ps

Max trace length on carrier board

< 6 inch

Minimum pair to pair spacing

> 3 times the width of the trace.Try to increase Spacing between pairs whenever it is possible.

AC coupling capacitors

100nF ±20%, discrete 0201 package preferable

The minimum spacing between EDP and other Signals

At least 3 times the width of EDP trace.

Maximum allowed via

4

HDMI接口

MYZR-RK3399_CB314 模块HDMI接口定义如下表所示：

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

S48

I2C3_SDA_3V3

AG6

GPIO4_C0/I2C3_SDA/UART2B_RX_u

IO

I2C data line for HDMI

S49

I2C3_SCL_3V3

AL2

GPIO4_C1/I2C3_SCL/UART2B_TX_u

IO

I2C clock line for HDMI

S66

HDMI_CEC

AD7

GPIO4_C7/HDMI_CECINOUT/EDP_HOTPLUG_u

IO

HDMI CEC signal

S67

HDMI_TXCP

AK16

HDMI_TXCP

O

HDMI positive TMDS differential line driver clock output

S68

HDMI_TXCN

AL16

HDMI_TXCN

O

HDMI negative TMDS differential line driver clock output

S69

HDMI_TX0P

AK17

HDMI_TX0P

O

HDMI positive TMDS differential line0 driver data output

S70

HDMI_TX0N

AL17

HDMI_TX0N

O

HDMI negative TMDS differential line0 driver data output

S71

HDMI_TX1P

AK18

HDMI_TX1P

O

HDMI positive TMDS differential line1 driver data output

S72

HDMI_TX1N

AL18

HDMI_TX1N

O

HDMI negative TMDS differential line1 driver data output

S73

HDMI_TX2P

AK19

HDMI_TX2P

O

HDMI positive TMDS differential line2 driver data output

S74

HDMI_TX2N

AL19

HDMI_TX2N

O

HDMI negative TMDS differential line2 driver data output

S75

PORT_HPD

AE15

HDMI_HPD

IO

HDMI hot plug detect signal
HDMI走线请注意：

  • HDMI TX信号的参考时钟为HDMI TXC，所以包括时钟在内的四组差分对都需要做等长处理；

  • HDMI信号需要保证走线参考面是一个连续完整的参考面，不被分割， 否则会造成差分线阻抗的不连续性并引入外部噪声对的影响。在PCB表层走线请注意用地线做整组包地处理； 差分对之间不需要伴随地走线；

  • HDMI信号可以直接顺序扇出到HDMI连接座，走线中应该尽可能的减少换层过孔，过孔会造成线路阻抗的不连续；如果因为模具结构无法避免换层，建议将换层的阻抗变化控制在10%以内，并在每对换层的差分对旁边就近安排一个GND过孔用于信号回流路径的换层；

  • ESD器件靠近HDMI连接座放置；

  • 使用带屏蔽层的HDMI线缆，能有效改善EMI问题；

HDMI走线要求如表：

参数

要求

Trace Impedance

100Ω ±10%

Max intra-pair skew

＜ 4ps

Max trace length skew between clock and data pairs

＜ 80ps

Max trace length on carrier board

＜ 9.8 inchs

Minimum pair to pair spacing

＞ 3 times the width of the trace.Try to increase Spacing between pairs whenever it is possible

The minimum spacing between HDMI and other Signals

At least 3 times the width of HDMI trace

Maximum allowed via

4

MIPI接口

MYZR-RK3399_CB314 模块MIPI接口定义如下表所示：

  • MIPI DSI接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

S51

MIPI_TX0_D3N

AH9

MIPI_TX0_D3N

IO

MIPI DSI negative differential data line3 transceiver output

S52

MIPI_TX0_D3P

AG9

MIPI_TX0_D3P

IO

MIPI DSI positive differential data line3 transceiver output

S54

MIPI_TX0_D2N

AH11

MIPI_TX0_D2N

IO

MIPI DSI negative differential data line2 transceiver output

S55

MIPI_TX0_D2P

AG11

MIPI_TX0_D2P

IO

MIPI DSI positive differential data line2 transceiver output

S57

MIPI_TX0_CLKN

AH12

MIPI_TX0_CLKN

IO

MIPI DSI negative differential clock line transceiver output

S58

MIPI_TX0_CLKP

AG12

MIPI_TX0_CLKP

IO

MIPI DSI positive differential clock line transceiver output

S60

MIPI_TX0_D1N

AH14

MIPI_TX0_D1N

IO

MIPI DSI negative differential data line1 transceiver output

S61

MIPI_TX0_D1P

AG14

MIPI_TX0_D1P

IO

MIPI DSI positive differential data line1 transceiver output

S63

MIPI_TX0_D0N

AH15

MIPI_TX0_D0N

IO

MIPI DSI negative differential data line0 transceiver output

S64

MIPI_TX0_D0P

AG15

MIPI_TX0_D0P

IO

MIPI DSI positive differential data line0 transceiver output

  • MIPI CSI/DSI接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

S77

MIPI_TX1/RX1_D1N

AL7

MIPI_TX1/RX1_D1N

IO

MIPI CSI/DSI negative differential data line1 transceiver output

S78

MIPI_TX1/RX1_D1P

AK7

MIPI_TX1/RX1_D1P

IO

MIPI CSI/DSI positive differential data line1 transceiver output

S80

MIPI_TX1/RX1_D0N

AL6

MIPI_TX1/RX1_D0N

IO

MIPI CSI/DSI negative differential data line0 transceiver output

S81

MIPI_TX1/RX1_D0P

AK6

MIPI_TX1/RX1_D0P

IO

MIPI CSI/DSI positive differential data line0 transceiver output

S83

MIPI_TX1/RX1_D2N

AL9

MIPI_TX1/RX1_D2N

IO

MIPI CSI/DSI negative differential data line2 transceiver output

S84

MIPI_TX1/RX1_D2P

AK9

MIPI_TX1/RX1_D2P

IO

MIPI CSI/DSI positive differential data line2 transceiver output

S86

MIPI_TX1/RX1_CLKP

AK8

MIPI_TX1/RX1_CLKP

IO

MIPI CSI/DSI negative differential clock line transceiver output

S87

MIPI_TX1/RX1_CLKN

AL8

MIPI_TX1/RX1_CLKN

IO

MIPI CSI/DSI positive differential clock line transceiver output

S89

MIPI_TX1/RX1_D3P

AK10

MIPI_TX1/RX1_D3P

IO

MIPI CSI/DSI negative differential data line3 transceiver output

S90

MIPI_TX1/RX1_D3N

AL10

MIPI_TX1/RX1_D3N

IO

MIPI CSI/DSI positive differential data line3 transceiver output

  • MIPI CSI接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

S92

MIPI_RX0_D0P

AK15

MIPI_RX0_D0P

IO

MIPI CSI positive differential data line0 transceiver output

S93

MIPI_RX0_D0N

AL15

MIPI_RX0_D0N

IO

MIPI CSI negative differential data line0 transceiver output

S95

MIPI_RX0_D1P

AK14

MIPI_RX0_D1P

IO

MIPI CSI positive differential data line1 transceiver output

S96

MIPI_RX0_D1N

AL14

MIPI_RX0_D1N

IO

MIPI CSI negative differential data line1 transceiver output

S98

MIPI_RX0_CLKP

AK13

MIPI_RX0_CLKP

IO

MIPI DSI positive differential clock line transceiver output

S99

MIPI_RX0_CLKN

AL13

MIPI_RX0_CLKN

IO

MIPI DSI negative differential clock line transceiver output

S101

MIPI_RX0_D2P

AK12

MIPI_RX0_D2P

IO

MIPI CSI positive differential data line2 transceiver output

S102

MIPI_RX0_D2N

AL12

MIPI_RX0_D2N

IO

MIPI CSI negative differential data line2 transceiver output

S104

MIPI_RX0_D3P

AK11

MIPI_RX0_D3P

IO

MIPI CSI positive differential data line3 transceiver output

S105

MIPI_RX0_D3N

AL11

MIPI_RX0_D3N

IO

MIPI CSI negative differential data line3 transceiver output
MIPI DSI：

  • 单MIPI工作模式下，必须使用MIPI_DSI0，即MIPI_TX0这组； MIPI-DSI1不能被单独使用；

  • 双MIPI工作模式下，MIPI_TX0和MIPI_TX1/RX1通道可以根据布局以及走线需要，整组调换使用；

MIPI CSI：

  • RK3399有两组MIPI-CSI输入，均内置ISP处理器，在双MIPI输入的时候可以同时使用。

MIPI 走线请注意：

  • 为抑制电磁辐射， MIPI信号建议PCB内层走线，并保证走线参考面是一个连续完整的参考面，不被分割， 否则会造成差分线阻抗的不连续性并引入外部噪声对的影响。如在PCB表层走线，请注意用地线做包地处理； 差分对之间不需要伴随地走线；

  • MIPI信号在设置走线的延时时，请尽量靠近RK3399端；

MIPI 走线要求如表：

参数

要求

Trace Impedance

100Ω ±10% differential

Max intra-pair skew

< 4ps

Max trace length skew between clock and data pairs

< 7ps

Max trace length

< 7.2inch

Maximum allowed via

Minimize the number of via in each lane

Minimum pair to pair spacing

> 3 times the width of the trace.Try to increase Spacing between pairs whenever it is possible.

The minimum spacing between Mipi and other Signals

At least 3 times the width of Mipi trace.

CIF接口

MYZR-RK3399_CB314 模块CIF接口定义如下表所示：

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P120

CIF_D4

H29

GPIO2_A4/VOP_D4/CIF_D4_d

I

Camera interface input pixel data4

P121

CIF_D6

H27

GPIO2_A6/VOP_D6/CIF_D6_d

I

Camera interface input pixel data6

P122

CIF_CLKO

H31

GPIO2_B3/SPI2_CLK/VOP_DEN/CIF_CLKOUTA_u

O

Camera interface output work clock

P123

CIF_D1

H25

GPIO2_A1/VOP_D1/CIF_D1/I2C2_SCL_u

I

Camera interface input pixel data1

P124

CIF_D0

G31

GPIO2_A0/VOP_D0/CIF_D0/I2C2_SDA_u

I

Camera interface input pixel data0

P125

CIF_D7

G30

GPIO2_A7/VOP_D7/CIF_D7/I2C7_SDA_u

I

Camera interface input pixel data7

P126

DVP_PDN0_H

F31

GPIO2_B4/SPI2_CSn0_u

IO

P127

CIF_VSYNC

H28

GPIO2_B0/VOP_CLK/CIF_VSYNC/I2C7_SCL_u

I

Camera interface vertical sync signal

P128

CIF_D2

H30

GPIO2_A2/VOP_D2/CIF_D2_d

I

Camera interface input pixel data2

P129

CIF_CLKI

H24

GPIO2_B2/SPI2_TXD/CIF_CLKIN/I2C6_SCL_u

I

Camera interface input pixel clock

P130

CIF_HREF

F30

GPIO2_B1/SPI2_RXD/CIF_HREF/I2C6_SDA_u

I

Camera interface horizontial sync signal

P131

CIF_D3

F28

GPIO2_A3/VOP_D3/CIF_D3_d

I

Camera interface input pixel data3

P132

CIF_D5

F29

GPIO2_A5/VOP_D5/CIF_D5_d

I

Camera interface input pixel data5

I2S/PCM接口

MYZR-RK3399_CB314 模块I2S/PCM接口定义如下表所示：

  • I2S/PCM接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P12

I2S_CLK

AC7

GPIO4_A0/I2S_CLK_d

IO

I2S/PCM clock source, shared by I2S0 and I2S1

  • I2S0/PCM0接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P13

I2S0_SDI1

AE5

GPIO3_D4/I2S0_SDI1SDO3_d

IO

I2S/PCM serial data input[1] or output [3]

P14

I2S0_SCLK

AG3

GPIO3_D0/I2S0_SCLK_d

IO

I2S/PCM serial clock

P15

I2S0_LRCK_RX

AF4

GPIO3_D1/I2S0_LRCK_RX_d

IO

I2S/PCM left & right channel signal for receiving serial data,synchronous left & right channel

in I2S mode and the beginning of a group of left & right channels in PCM mode

P16

I2S0_LRCK_TX

AJ2

GPIO3_D2/I2S0_LRCK_TX_d

IO

I2S/PCM left & right channel signal for transmitting serial data, synchronous left & right channel

in I2S mode and the beginning of a group of left & right channels in PCM mode

P17

I2S0_SDI0

Y7

GPIO3_D3/I2S0_SDI0_d

IO

I2S/PCM serial data input[0]

P18

I2S0_SDO2

AA6

GPIO3_D5/I2S0_SDI2SDO2_d

IO

I2S/PCM serial data input [2] or output [2]

P19

I2S0_SDO1

AH2

GPIO3_D6/I2S0_SDI3SDO1_d

IO

I2S/PCM serial data input [3] or output [1]

P20

I2S0_SDO0

AH1

GPIO3_D7/I2S0_SDO0_d

IO

I2S/PCM serial data output [0]

  • I2S1/PCM1接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P24

I2S1_SCLK_BT_PCM

AF3

GPIO4_A3/I2S1_SCLK_d

IO

I2S/PCM serial clock

P25

I2S1_LRCK_RX_BT_PCM

AA7

GPIO4_A4/I2S1_LRCK_RX_d

IO

I2S/PCM left & right channel signal for receiving serial data,synchronous left & right channel

in I2S mode and the beginning of a group of left & right channels in PCM mode

P26

I2S1_LRCK_TX_BT_PCM

AJ1

GPIO4_A5/I2S1_LRCK_TX_d

IO

I2S/PCM left & right channel signal for transmitting serial data, synchronous left & right channel

in I2S mode and the beginning of a group of left & right channels in PCM mode

P27

I2S1_SDI0_BT_PCM

AD6

GPIO4_A6/I2S1_SDI0_d

IO

I2S/PCM serial data input [0]

P28

I2S1_SDO0_BT_PCM

AC6

GPIO4_A7/I2S1_SDO0_d

IO

I2S/PCM serial data output [0]
I2S/PCM走线请注意：

  • I2S/PCM在PCB布线上相邻的参考层要保持完整（相邻层要保持是同一个平面）， 避免一些电源等其他信号的干扰， 且与同一层的其他的线有GND隔离

SPDIF

MYZR-RK3399_CB314 模块SPDIF接口定义如下表所示：

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P39

PCIE_CLKREQ

AK1

GPIO4_C5/SPDIF_TX_d

O

S/PDIFbiphase data ouput

P152

RGMII_INT

D27

GPIO3_C0/MAC_COL/UART3_CTSn/SPDIF_TX_u

O

S/PDIFbiphase data ouput

多媒体接口

SDMMC接口

MYZR-RK3399_CB314 模块SDIO接口定义如下表所示：

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P87

SDMMC0_CLK

V29

GPIO4_B4/SDMMC0_CLKOUT/MUCJTAG_TCK_d

O

SDMMC card clock

P82

SDMMC0_CMD

V25

GPIO4_B5/SDMMC0_CMD/MCUJTAG_TMS_u

I/O

SDMMCcard command output and reponse input

P84

SDMMC0_D0

Y27

GPIO4_B0/SDMMC0_D0/UART2A_RX_u

I/O

SDMMCcard data0 input and output

P83

SDMMC0_D1

Y26

GPIO4_B1/SDMMC0_D1/UART2A_TX_u

I/O

SDMMCcard data1 input and output

P85

SDMMC0_D2

Y28

GPIO4_B2/SDMMC0_D2/APJTAG_TCK_u

I/O

SDMMCcard data2 input and output

P88

SDMMC0_D3

U27

GPIO4_B3/SDMMC0_D3/APJTAG_TMS_u

I/O

SDMMCcard data3 input and output

P86

SDMMC0_DET_L

V28

GPIO0_A7/SDMMC0_DET_u

I

SDMMCcard detect signal, a 0 represents presence of card

SDIO接口

MYZR-RK3399_CB314 模块SDIO接口定义如下表所示：

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

S39

SDIO0_CLK

AF7

GPIO2_D1/SDIO0_CLKOUT/TEST_CLKOUT1_u

O

SDIO card clock.

S37

SDIO0_CMD

AH6

GPIO2_D0/SDIO0_CMD_u

I/O

SDIO card command output and reponse input.

S36

SDIO0_D0

AD8

GPIO2_C4/SDIO0_D0/SPI5_RXD_u

I/O

SDIOcard data0 input and output.

S38

SDIO0_D1

AK5

GPIO2_C5/SDIO0_D1/SPI5_TXD_u

I/O

SDIOcard data1 input and output.

S40

SDIO0_D2

AG7

GPIO2_C6/SDIO0_D2/SPI5_CLK_u

I/O

SDIOcard data2 input and output.

S41

SDIO0_D3

AE8

GPIO2_C7/SDIO0_D3/SPI5_CSn0_u

I/O

SDIOcard data3 input and output.

S42

BT_WAKE_L

AL4

GPIO2_D2/SDIO0_DETN/PCIE_CLKREQn_u

I

SDIOcard detect signal, a 0 represents presence of card.

S27

GPIO2_D4

AF8

GPIO2_D4/SDIO0_BKPWR_d

O

the back-end power supply for embedded device

S35

GPIO2_D3

AD9

GPIO2_D3/SDIO0_PWREN_d

O

SDIOcard power-enable control signal

P91

WIFI_HOST_WAKE_L

V31

GPIO0_A3/SDIO0_WRPT_d

I

SDIOcard write protect signal, a 1 represents write is protected.

P103

BT_HOST_WAKE_L

AA25

GPIO0_A4/SDIO0_INTn_d

O

SDIOcard interrupt indication
SDIO/SDMMC走线请注意：

  • CLK单独走线，并做包地处理； DATA走线间距遵守3W规则； 并保证走线的参考面是一个连续完整的参考面，不被分割；

  • 负载电容包括SD卡负载电容以及PCB负载电容两部分，其中SD卡的负载电容协议规定应该是小于10pF；

SDIO/SDMMC走线要求如表：

参数

要求

Trace Impedance

50Ω ±10% single ended

Max skew between data signal and clock

< 20ps

Max trace length

< 3.93 inchs

The minimum spacing of SDIO Signals

At least 2 times the width of SDIO trace.

通讯接口

RGMII接口

MYZR-RK3399_CB314 模块RGMII接口定义如下表所示：

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P134

RGMII_TXEN

H22

GPIO3_B4/MAC_TXEN/UART1_RX_u

O

GMAC TX data enable

P135

RGMII_TXD0

D26

GPIO3_A4/MAC_TXD0/SPI0_RXD_d

O

GMAC TX data0

P136

RGMII_TXD1

G23

GPIO3_A5/MAC_TXD1/SPI0_TXD_d

O

GMAC TX data1

P137

RGMII_TXD2

F24

GPIO3_A0/MAC_TXD2/SPI4_RXD_d

O

GMAC TX data2

P138

RGMII_TXD3

H23

GPIO3_A1/MAC_TXD3/SPI4_TXD_d

O

GMAC TX data3

P139

RGMII_TXCLK

E28

GPIO3_C1/MAC_TXCLK/UART3_RTSn_u

O

RGMII TX clock output

P141

RGMII_RXDV

C27

GPIO3_B1/MAC_RXDV_d

I

GMAC RX data valid signal

P142

RGMII_RXD0

E26

GPIO3_A6/MAC_RXD0/SPI0_CLK_u

I

GMAC RX data0

P143

RGMII_RXD1

F27

GPIO3_A7/MAC_RXD1/SPI0_CSn0_u

I

GMAC RX data1

P144

RGMII_RXD2

E30

GPIO3_A2/MAC_RXD2/SPI4_CLK_u

I

GMAC RX data2

P145

RGMII_RXD3

E25

GPIO3_A3/MAC_RXD3/SPI4_CSn0_u

I

GMAC RX data3

P146

RGMII_RXCLK

F25

GPIO3_B6/MAC_RXCLK/UART3_RX_u

I

RGMII RX clock input

P148

RGMII_CLK

G24

GPIO3_B3/MAC_CLK/I2C5_SCL_u

I/O

RMII REC_CLK output or GMAC external clock input

P149

RGMII_MDC

E29

GPIO3_B0/MAC_MDC/SPI0_CSn1_u

O

GMAC management interface clock

P150

RGMII_MDIO

G26

GPIO3_B5/MAC_MDIO/UART1_TX_u

I/O

GMAC management interface data

P151

RGMII_RST

B27

GPIO3_B7/MAC_CRS/CIF_CLKOUTB/UART3_TX_u

I

PHY CRS signal

P152

RGMII_INT

D27

GPIO3_C0/MAC_COL/UART3_CTSn/SPDIF_TX_u

I

PHY Collision signal

P153

RGMII_RXER

F23

GPIO3_B2/MAC_RXER/I2C5_SDA_u

I

GMAC RX error signal
RGMII走线请注意：

  • PHY越靠近MYZR-RK3399_CB314 模块， EMI效果会越好，即RGMII走线越短EMI效果越好，必须小于15cm。

  • RGMII_RXCL、RGMII_TXCLK必须包地处理

  • 其它信号间距要满足3W布线原则

  • RGMII_RXD[0:3],RGMII_RXDV,RGMII_RXCLK走线要等长处理，整条相差小于100mil，走线要尽量短，整条长度要小于15CM

  • RGMII_TXD[0:3],RGMII_TXEN,RGMII_TXCLK走线要等长处理，整条相差小于100mil，走线要尽量短，整条长度要小于15CM

  • 要有完整的参考面，不能和其它信号线直接平行布线。

USB接口

MYZR-RK3399_CB314 模块USB接口定义如下表所示：

  • USB2.0—HOST0接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P75

HOST0_DP

AB30

HOST0_DP

I/O

USB 2.0 data DP

P76

HOST0_DM

AB31

HOST0_DM

I/O

USB 2.0 data DN

  • USB2.0—HOST1接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P77

HOST1_DP

AA30

HOST1_DP

I/O

USB 2.0 data DP

P78

HOST1_DM

AA31

HOST1_DM

I/O

USB 2.0 data DN

  • USB3.0—TYPEC0接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P43

TYPEC0_SBU1_DC

AH17

TYPEC0_AUXP_PD_PU

I/O

AUX pull-up/pull-down polarity reversal pins. For normal connectororientation,

there is a weak pull-down on aux_p wires and aweak pull-up on aux_m wire.

These pins are used to reverse thisfor the flipped connector case.

P44

TYPEC0_SBU2_DC

AG17

TYPEC0_AUXM_PU_PD

P45

TYPEC0_SBU2

AL20

TYPEC0_AUXM

I/O

AUX differential Tx/Rx serial data

P46

TYPEC0_SBU1

AK20

TYPEC0_AUXP

P47

TYPEC0_RX1N

AL21

TYPEC0_RX1N

I/O

Lane 1 transmitter/receiver serial data - USB Rx or DP Tx.

RX1+/RX1- USB Type-C receptacle pins (B11/B10)

P48

TYPEC0_RX1P

AK21

TYPEC0_RX1P

P49

TYPEC0_TX1P

AL22

TYPEC0_TX1P

O

Lane 0 transmitter serial data - USB Tx or DP Tx.

TX+/TX1- USB Type-C receptacle pins (A2/A3)

P50

TYPEC0_TX1N

AK22

TYPEC0_TX1N

P51

TYPEC0_RX2N

AL23

TYPEC0_RX2N

I/O

Lane 2 transmitter/receiver serial data - USB Rx or DP Tx.

RX2+/RX2- USB Type-C receptacle pins (A11/A10)

P52

TYPEC0_RX2P

AK23

TYPEC0_RX2P

P53

TYPEC0_TX2P

AL24

TYPEC0_TX2P

O

Lane 3 transmitter serial data - USB Tx or DP Tx.

TX2+/TX2- USB Type-C receptacle pins (B2/B3)

P54

TYPEC0_TX2N

AK24

TYPEC0_TX2N

P55

TYPEC0_DP

AG23

TYPEC0_DP

I/O

USB 2.0 data DP

P56

TYPEC0_DM

AH23

TYPEC0_DM

I/O

USB 2.0 data DN

P57

TYPEC0_U2VBUSDET

AK30

TYPEC0_U2VBUSDET

I

VBUS BUMP into the PHY for VBUS monitor

  • USB3.0—TYPEC1接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P59

USB3_SSRXN

AL25

TYPEC1_RX1N

I/O

Lane 1 transmitter/receiver serial data - USB Rx or DP Tx.

RX1+/RX1- USB Type-C receptacle pins (B11/B10)

P60

USB3_SSRXP

AK25

TYPEC1_RX1P

P61

USB3_SSTXP

AL26

TYPEC1_TX1P

O

Lane 0 transmitter serial data - USB Tx or DP Tx.

TX+/TX1- USB Type-C receptacle pins (A2/A3)

P62

USB3_SSTXN

AK26

TYPEC1_TX1N

P63

TYPEC1_RX2N

AL27

TYPEC1_RX2N

I/O

Lane 2 transmitter/receiver serial data - USB Rx or DP Tx.

P64

TYPEC1_RX2P

AK27

TYPEC1_RX2P

RX2+/RX2- USB Type-C receptacle pins (A11/A10)

P65

TYPEC1_TX2P

AL28

TYPEC1_TX2P

O

Lane 3 transmitter serial data - USB Tx or DP Tx.

P66

TYPEC1_TX2N

AK28

TYPEC1_TX2N

TX2+/TX2- USB Type-C receptacle pins (B2/B3)

P67

TYPEC1_SBU2

AL29

TYPEC1_AUXM

I/O

AUX differential Tx/Rx serial data

P68

TYPEC1_SBU1

AK29

TYPEC1_AUXP

P69

TYPEC1_SBU1_DC

AE24

TYPEC1_AUXP_PD_PU

I/O

AUX pull-up/pull-down polarity reversal pins. For normal connectororientation,

there is a weak pull-down on aux_p wires and aweak pull-up on aux_m wire.

These pins are used to reverse thisfor the flipped connector case.

P70

TYPEC1_SBU2_DC

AF25

TYPEC1_AUXM_PU_PD

P71

TYPEC1_U2VBUSDET

AK31

TYPEC1_U2VBUSDET

I

VBUS BUMP into the PHY for VBUS monitor

P72

USB3_DP

AG24

TYPEC1_DP

I/O

USB 2.0 data DP

P73

USB3_DM

AH24

TYPEC1_DM

I/O

USB 2.0 data DN
USB 2.0走线要求如下：

  • ESD器件靠近USB连接座放置；

  • USB接口应尽量靠近芯片放置，以缩短走线距离；USB的信号走线必须严格遵循差分规则要求走线。走线拐角尽量用弧线或者钝角， 不能为直角或锐角

  • 为抑制电磁辐射， USB建议在内层走线，并保证走线参考面是一个连续完整的参考面，不被分割，否则会造成差分线阻抗的不连续性并增加外部噪声对差分线的影响

  • USB走线与其他信号需保持至少3W以上的间距

  • USB走线与其他信号需保持至少3W以上的间距

  • USB 2.0规范定义的电流为500mA，但是VBUS走线最好能承受1A的电流， 防止过流。如果是在使用USB充电的情况下， VBUS走线需能承受2.5A的电流；

USB2.0走线要求

参数

要求

Trace Impedance

90Ω ±10% differential

Max intra-pair skew

< 4ps

Max trace length on carrier board

< 6 inchs

Maximum allowed via

6
USB 3.0走线基本参考《USB2.0设计》，另外请注意：

  • USB 3.0工作模式为全双工，所以差分对SS_TX和SS_RX之间不需要做等长处理；

  • USB 3.0协议要求在SS_TX线上增加100nF交流耦合电容（AC coupling capacitors），请对称放置电容并靠近USB连接座；

  • SS_TX和SS_RX信号请严格按照差分对要求走线，保持走线间距一致，以保证走线阻抗的连续性；

  • SS_TX和SS_RX信号在设置走线的延时时，请尽量靠近源端：即SS_RX信号靠近USB连接座，而SS_TX信号靠近RK3399。

  • 为抑制电磁辐射，USB信号建议PCB内层走线，并保证走线参考面是一个连续完整的参考面，不被分割，否则会造成差分线阻抗的不连续性并引入外部噪声对的影响。如在PCB表层走线，请注意用地线做整组包地处理；差分对之间不需要伴随地走线；

RK3399 USB3.0走线要求

参数

要求

Trace Impedance

90Ω ±10% differential

Max intra-pair skew

< 4ps

Max trace length skew between RX and TX data pairs

< 1.6ns

Max trace length on carrier board

< 6inchs

AC coupling capacitors

100nF ±20%, discrete 0201 package preferable

Minimum pair to pair spacing

> 3 times the width of the trace.

Try to increase Spacing between pairs whenever it is possible.

The minimum spacing between USB and other Signals

At least 3 times the width of USB trace.

Maximum allowed via

4

PCIE接口

MYZR-RK3399_CB314 模块PCIE接口定义如下表所示：

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

S122

PCIE_RX0_P

AF30

PCIE_RX0_P

I

PCIe differential data input signals

S123

PCIE_RX0_N

AF31

PCIE_RX0_N

I

PCIe differential data input signals

S125

PCIE_TX0_P

AE30

PCIE_TX0_P

O

PCIe differential data output signal

S126

PCIE_TX0_N

AE31

PCIE_TX0_N

O

PCIe differential data output signal

S116

PCIE_RX1_P

AH30

PCIE_RX1_P

I

PCIe differential data input signals

S117

PCIE_RX1_N

AH31

PCIE_RX1_N

I

PCIe differential data input signals

S119

PCIE_TX1_P

AG30

PCIE_TX1_P

O

PCIe differential data output signal

S120

PCIE_TX1_N

AG31

PCIE_TX1_N

O

PCIe differential data output signal

S138

PCIE_RX2_P

AC27

PCIE_RX2_P

I

PCIe differential data input signals

S139

PCIE_RX2_N

AC28

PCIE_RX2_N

I

PCIe differential data input signals

S141

PCIE_TX2_P

AA27

PCIE_TX2_P

O

PCIe differential data output signal

S142

PCIE_TX2_N

AA28

PCIE_TX2_N

O

PCIe differential data output signal

S131

PCIE_RX3_P

AF27

PCIE_RX3_P

I

PCIe differential data input signals

S132

PCIE_RX3_N

AF28

PCIE_RX3_N

I

PCIe differential data input signals

S134

PCIE_TX3_P

AD27

PCIE_TX3_P

O

PCIe differential data output signal

S135

PCIE_TX3_N

AD28

PCIE_TX3_N

O

PCIe differential data output signal

S128

PCIE_RCLK_100M_P

AD31

PCIE_RCLK_100M_P

O

100MHz differential reference clock out for PCIe peripheral

S129

PCIE_RCLK_100M_N

AD30

PCIE_RCLK_100M_N

O

100MHz differential reference clock out for PCIe peripheral
PCIe走线要求如下：

  • PCIe的TXn[0:3]、 RXn[0:3]可以根据产品的实际出线，调整差分对间线序， 如MYZR-RK3399_CB314的TX0连接到卡座的TX2； 但差分对内的P/N不可对调；

  • AC耦合电容请靠近PCIe连接座放置；

  • AC耦合电容建议使用0201封装，可以减少线路上的阻抗变化；

  • PCIe信号建议并行走线，信号间不要有其他信号走线以及过孔；

  • 在PCB表层走线请注意用地线做整组包地处理； 差分对之间不需要伴随地走线；

  • TX和RX的差分对间是有lane-to-lane de-skew，所以不严格要求等长，可以通过tuning来实现；

PCIe线路要求：

参数

要求

Trace Impedance

100Ω ±10% differential

Max intra-pair skew

< 4ps

Max inter-pair skew

< 1.6ns

Maximum signal line length (coupled traces) TX and RX

< 14 inchs

AC coupling capacitors

100nF ±20%, discrete 0201 package preferable

Minimum pair to pair spacing

> 3 times the width of the trace.Try to increase Spacing between pairs whenever it is possible.

Length matching between reference clock differential pairs REFCLK+ and REFCLK-(intra-pair)

< 4ps

The minimum spacing between PCIE and other Signals

At least 3 times the width of PCIE trace

Maximum allowed via

4

UART接口

MYZR-RK3399_CB314 模块UART接口定义如下表所示：

  • UART0接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

S43

UART0_CTS

AG8

GPIO2_C2/UART0_CTSn_u

I

UART clear to send

S44

UART0_RTS

AL5

GPIO2_C3/UART0_RTSn_u

O

UART request to send

S45

UART0_RXD

AE9

GPIO2_C0/UART0_RX_u

I

UARTsearial data input

S46

UART0_TXD

AH8

GPIO2_C1/UART0_TX_u

O

UARTsearial data output
UART2接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P32

UART2DBG_RX

AK2

GPIO4_C3/UART2C_RX_u

I

UARTsearial data input

P33

UART2DBG_TX

AJ4

GPIO4_C4/UART2C_TX_u

O

UARTsearial data output

I2C接口

MYZR-RK3399_CB314 模块I2C接口定义如下表所示：

  • I2C1接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P29

I2C1_SDA_1V8

AG1

GPIO4_A1/I2C1_SDA_u

I

I2C data line

P30

I2C1_SCL_1V8

Y6

GPIO4_A2/I2C1_SCL_u

O

I2C serial clock line

  • I2C3接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

S48

I2C3_SDA_3V3

AG6

GPIO4_C0/I2C3_SDA/UART2B_RX_u

I

I2C data line

S49

I2C3_SCL_3V3

AL2

GPIO4_C1/I2C3_SCL/UART2B_TX_u

O

I2C serial clock line

  • I2C4接口定义

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P101

I2C4_SDA_1V8

P31

GPIO1_B3/I2C4_SDA_u

I

I2C data line

P102

I2C4_SCL_1V8

P30

GPIO1_B4/I2C4_SCL_u

O

I2C serial clock line

SPI接口

MYZR-RK3399_CB314 模块SPI接口定义如下表所示：

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

P111

SPI1_TXD

R31

GPIO1_B0/SPI1_TXD/UART4_TX_u

O

SPI serial data output

P112

SPI1_RXD

P27

GPIO1_A7/SPI1_RXD/UART4_RX_u

I

SPI serial data input

P113

SPI1_CSN0

P29

GPIO1_B2/SPI1_CSn0/PMCU_JTAG_TMS_u

I/O

SPIfirstchip select signal,low active

P114

SPI1_CLK

P28

GPIO1_B1/SPI1_CLK/PMCU_JTAG_TCK_u

I/O

SPI serial clock

PWM接口

MYZR-RK3399_CB314 模块PWM接口定义如下表所示：

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

S32

EDP_BL_PWM

AF5

GPIO4_C2/PWM0/VOP0_PWM/VOP1_PWM_d

I/O

Pulse Width Modulation output

P37

GPIO4_C6

AL3

GPIO4_C6/PWM1_d

I/O

Pulse Width Modulation output

P99

DSI_BL_PWM

P25

GPIO0_A6/PWM3A_IR_d

I/O

Pulse Width Modulation output, special design for IR receiver

ADC接口

MYZR-RK3399_CB314 模块ADC接口定义如下表所示：

模块管脚号

模块管脚定义

CPU 管脚号

CPU 管脚定义

I/O属性

功能描述

S111

ADC_IN0

AG26

ADC_IN0

–

ADC input signal

S109

ADC_IN1

AH26

ADKEY_IN

–

ADC input signal

S107

ADC_IN2

AG25

HP_HOOK

–

ADC input signal

S114

ADC_IN3

AG28

ADC_IN3

–

ADC input signal

S113

ADC_IN4

AH27

ADC_IN4

–

ADC input signal
