核心板硬件手册

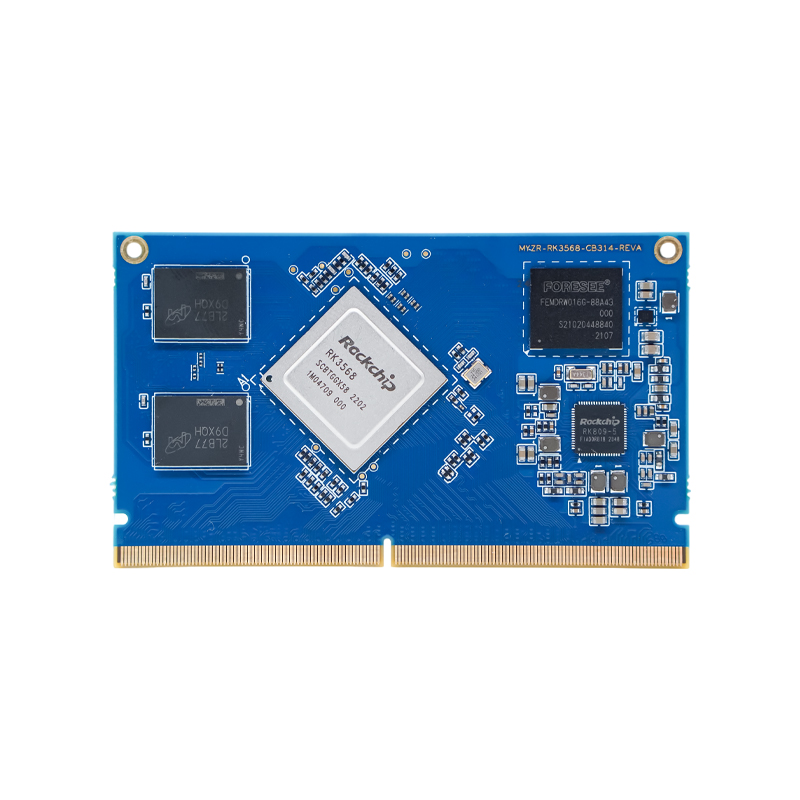

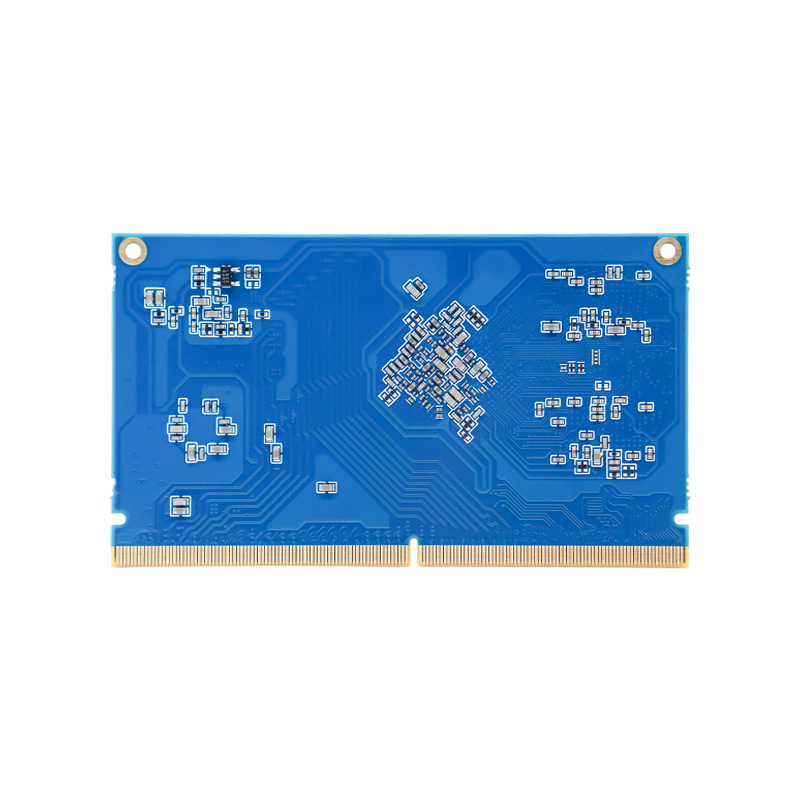

核心板视图

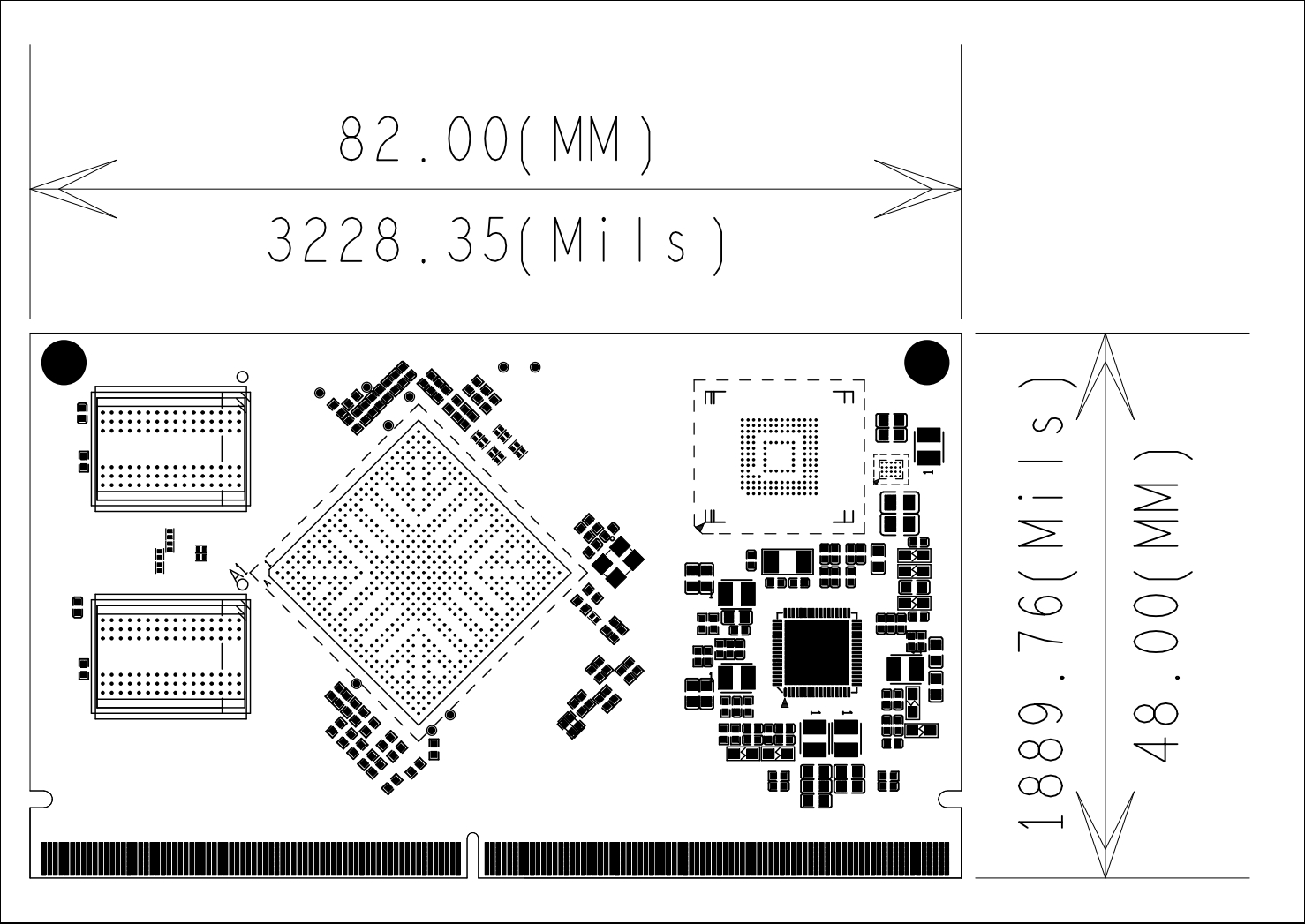

尺寸
82mm*48mm
工作温度
商业级：
0°C ~ 70°C
工业级：
-40°C ~ 85°C
供电电源
12V输入
操作系统支持
Linux
硬件接口
接口种类 |
接口规格 |
最大可配置数 |
描述 |
|---|---|---|---|
通讯接口 |
Ethernet |
2 |
IEEE 1588v2 hardware, MII/RMII/RGMII |
USB2.0 |
2 |
2路USB2.0 PHY接口 |
|
USB3.0 |
2 |
USB3_HOST+USB3_OTG |
|
UART |
8 |
4 x UART + 4 x USART (12.5 Mbit/s, |
|
ISO7816 interface, LIN, IrDA, SPI slave) |
|||
I2C |
5 |
5路I2C,最高支持400 kbps |
|
SPI |
5 |
5路SPI，每个高达50Mbps |
|
CAN |
2 |
2路CAN，支持CAN FD协议 |
|
PCIe2.1 |
1 |
PCIe 2.1x1,最高速率5.0Gbps,RC模式 |
|
PCIe3.0 |
2 |
PCIe 3.0，1x2Lanes或2x1Lane, 每Lane最高速率8.0Gbps |
|
1Lane 仅支持ROOT Complex(RC)模式 |
|||
2Lanes 仅支持ROOT Complex(RC)和End Point(EP)模式 |
|||
外部存储接口 |
SDMMC |
2 |
2 × SDMMC up to 8 bits (SD/e•MMC™/SDIO) |
DRAM |
1 |
DDR3L, 16-bit data, 512M |
|
QSPI |
1 |
||
多媒体 |
LCD |
1 |
LCD-TFT controller, up to 24-bit // RGB888 |
up to WXGA (1366 × 768) @60 fps or up to |
|||
Full HD (1920 x 1080) @ 30 fps |
|||
I2S |
4 |
||
SAI |
2 |
管脚定义&详细功能说明
--------------------------------------------------------------------------------
* 珠海明远智睿科技有限公司
* ZhuHai MYZR Technology CO.,LTD.
* Latest Update: 2023/4/26
* Supporter: Kuangwh
--------------------------------------------------------------------------------
