底板硬件手册
接口概览

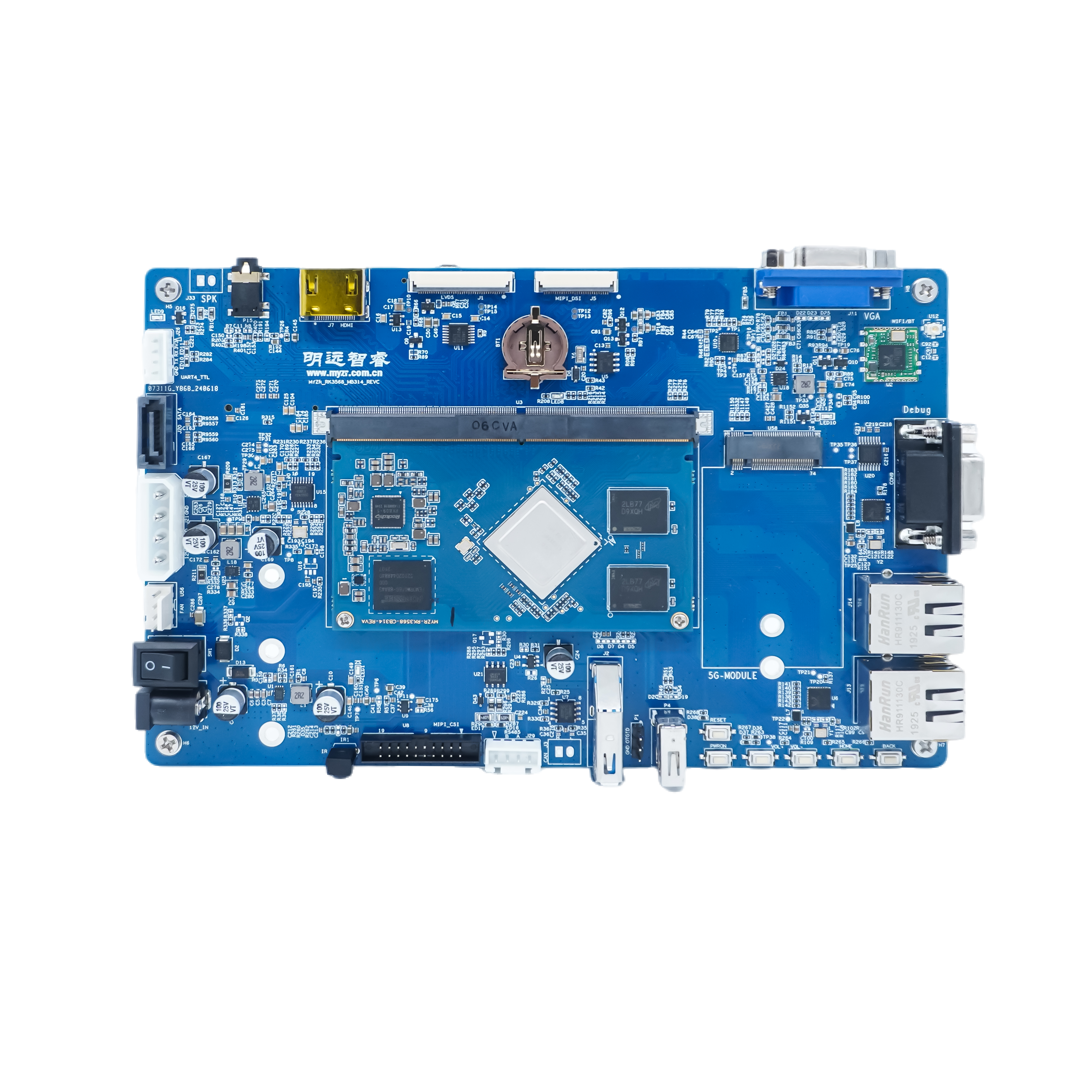

正面图

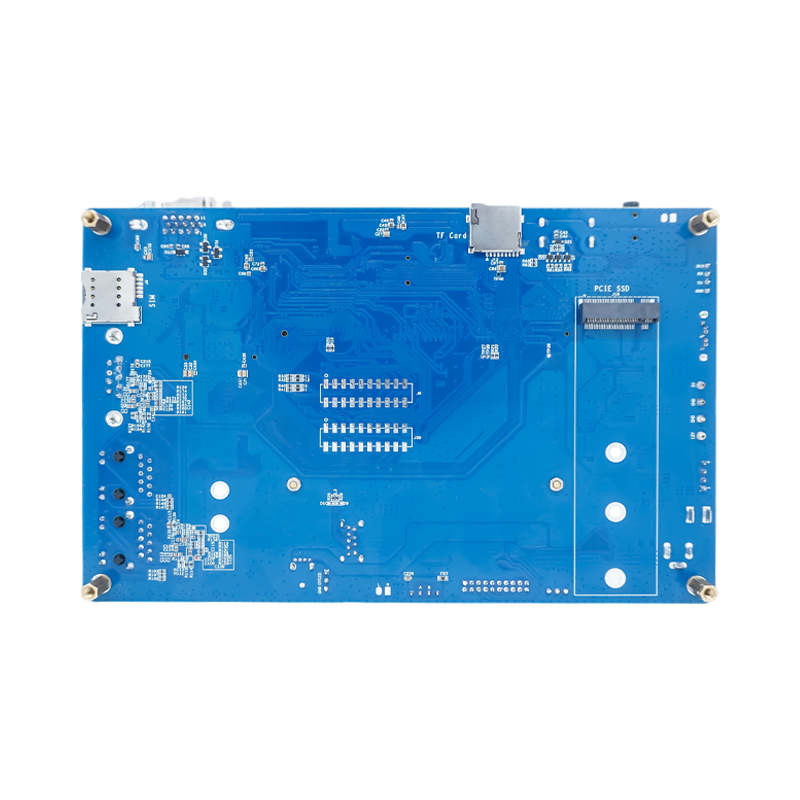

反面图

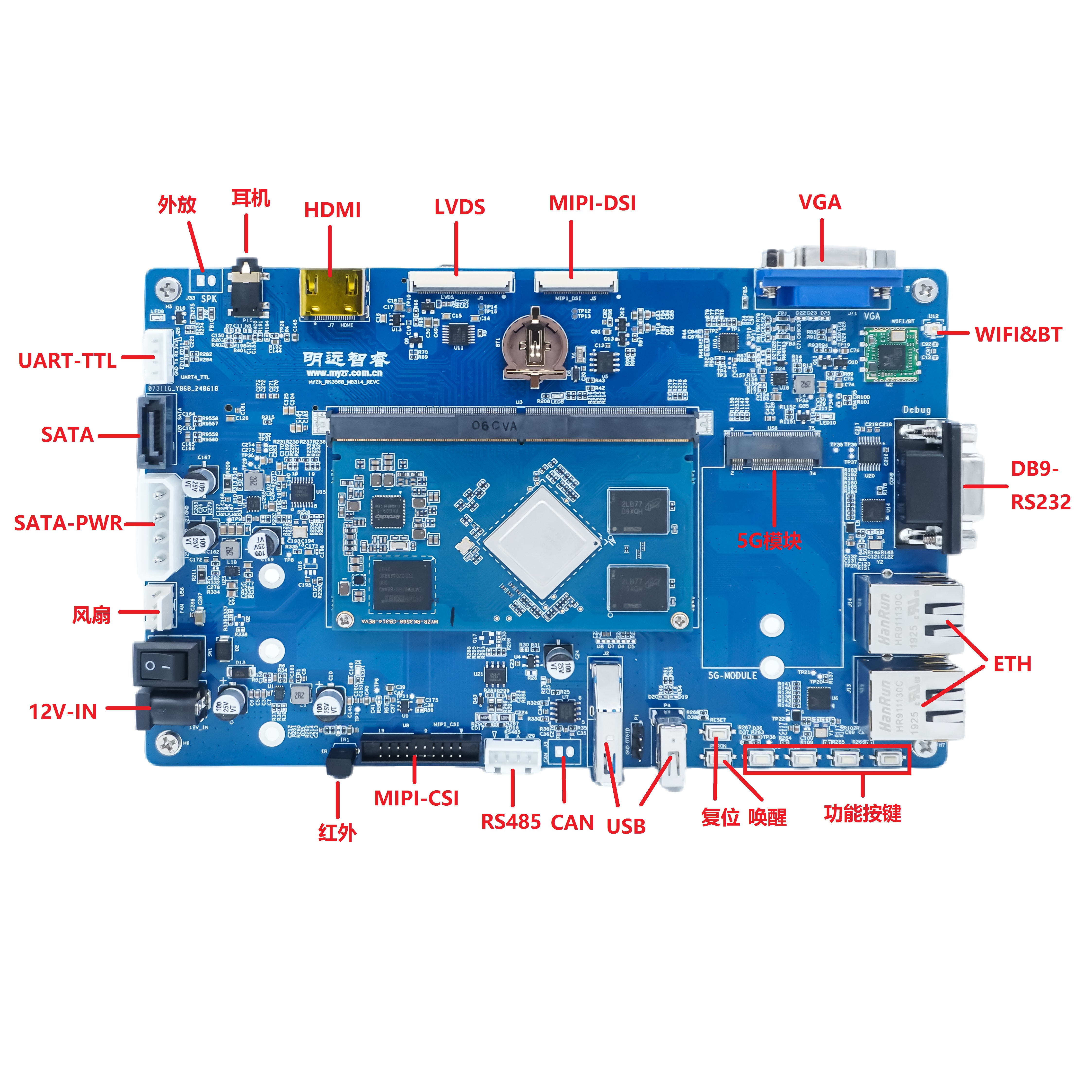

正面标识图

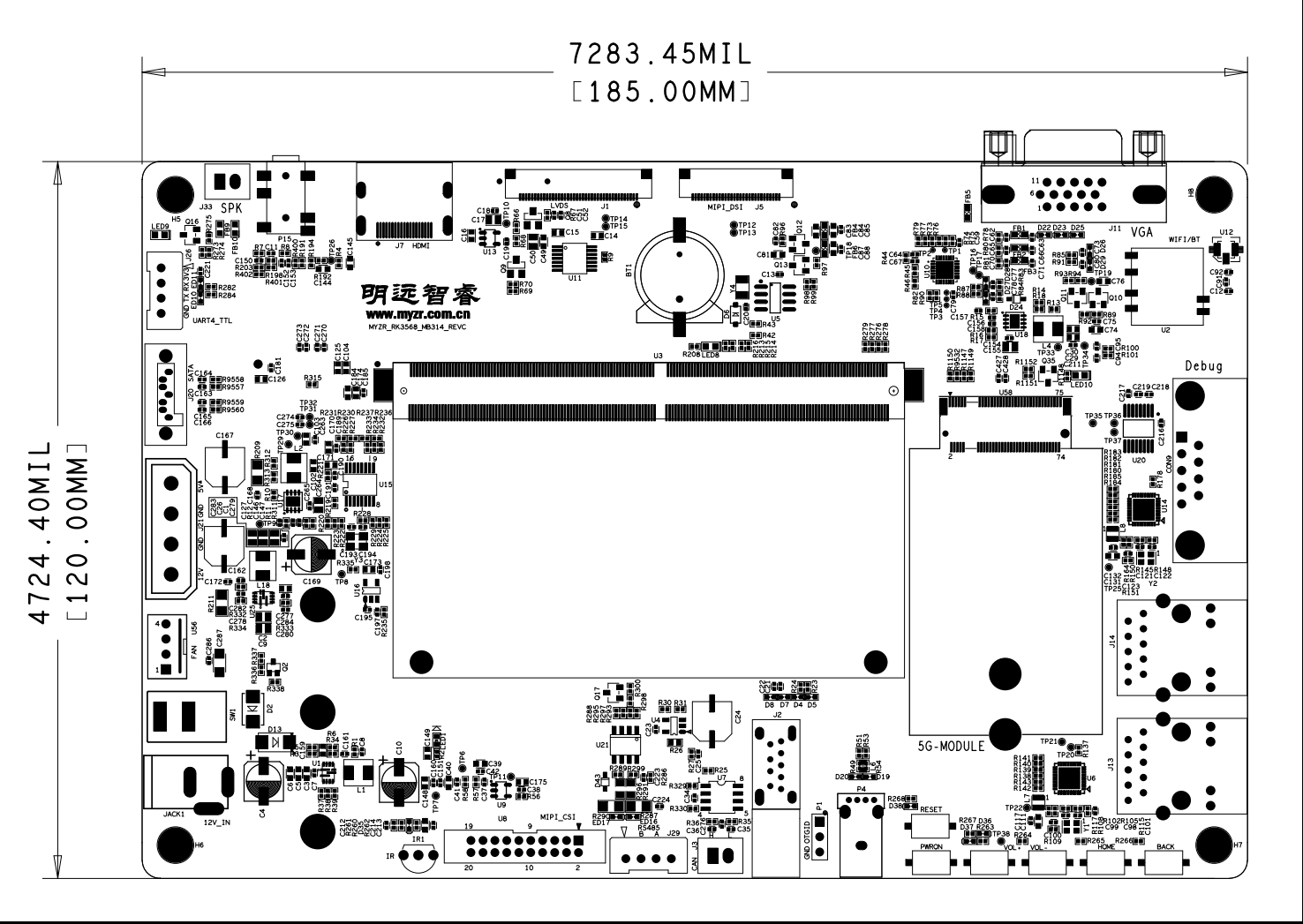

尺寸
185mm*120mm
接口功能

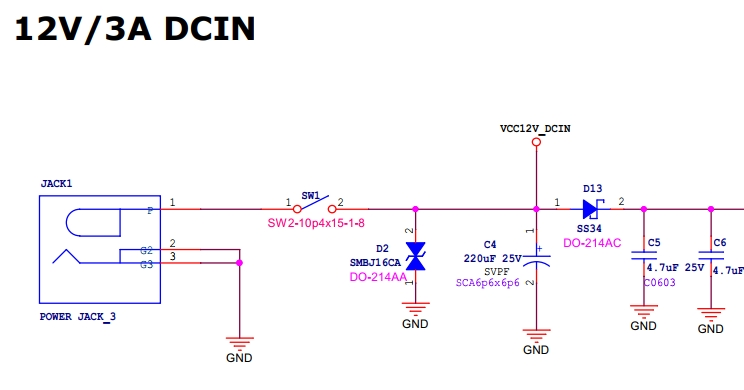

主电源输入
丝印:JACK1
接口属性：电源 内正外负插孔
电压：12V
电流：3A及以上

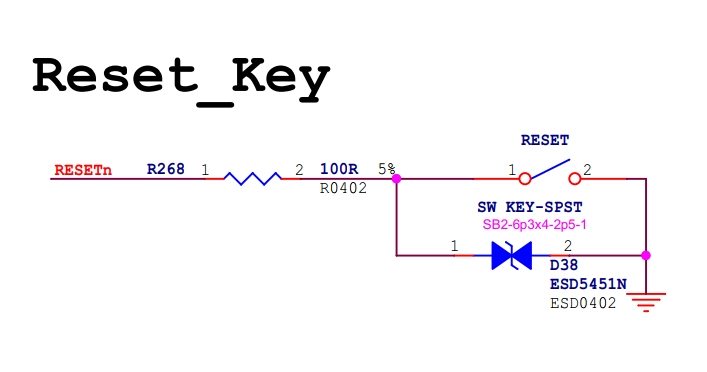

复位
丝印:RESET
接口属性：复位

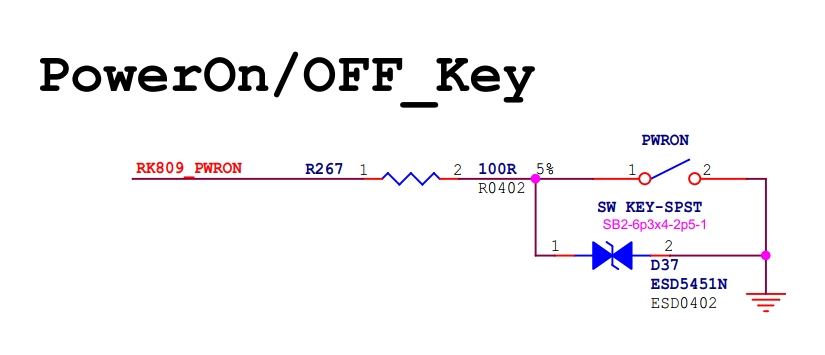

唤醒
丝印:PWRON
接口属性：休眠唤醒

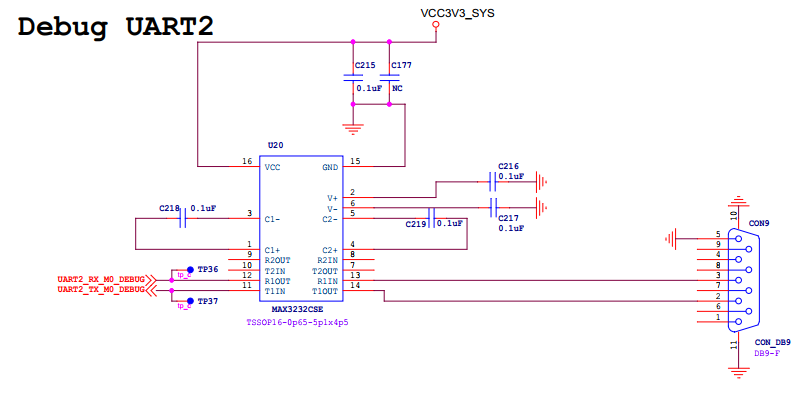

RS-232调试串口
丝印:CON9
接口属性：Debug-UART接口，标准RS232-DB9接口
TF
丝印:J12
接口属性：标准弹簧式TF卡卡座

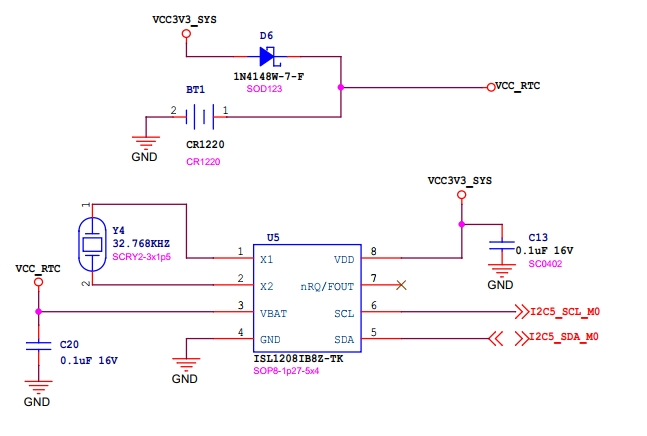

RTC
丝印:U5
接口属性：I2C通信的实时时钟
RTC_Batter
丝印:BT1
接口属性：使用实时时钟RTC功能时需放入纽扣电池

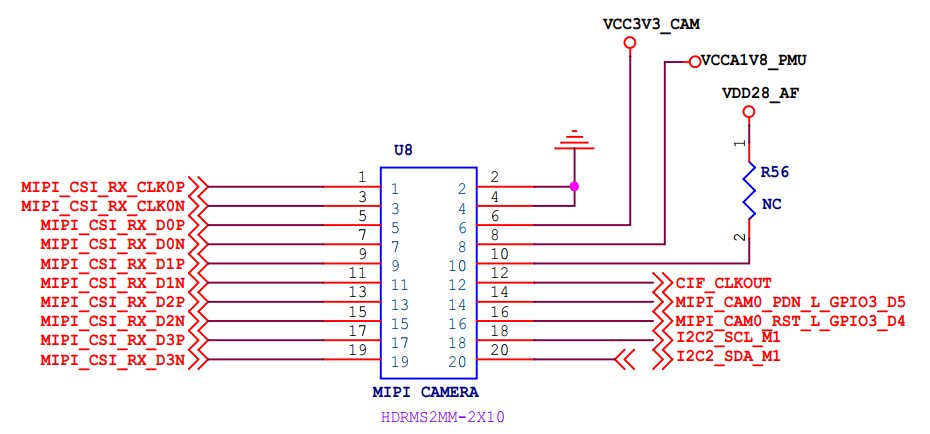

MIPI摄像头接口
丝印:U8
接口属性：MIPI摄像头，需搭配摄像头模块使用，注意接入方向

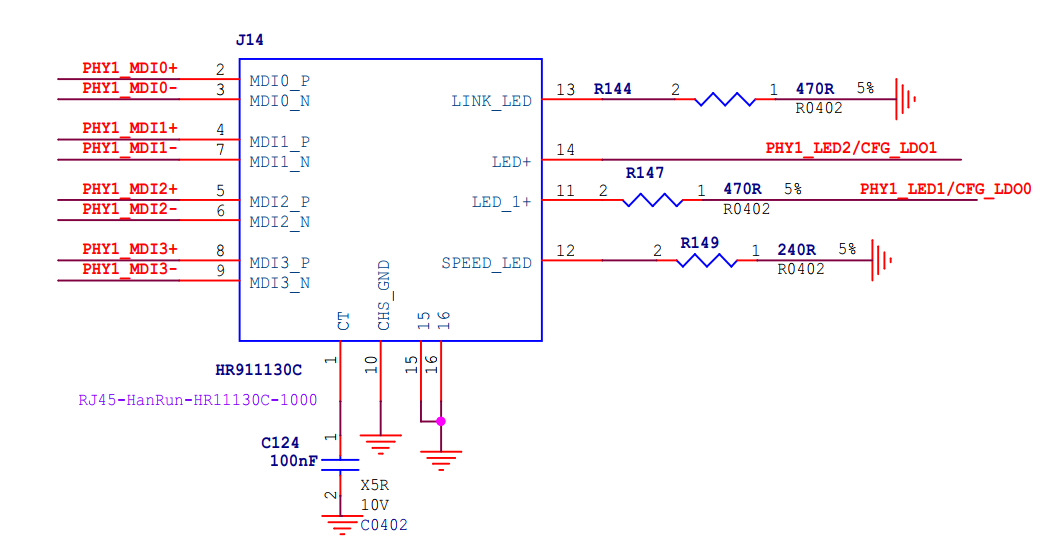

1000M Ethernet
丝印:J14、J13
接口属性：以太网标准RJ45接口

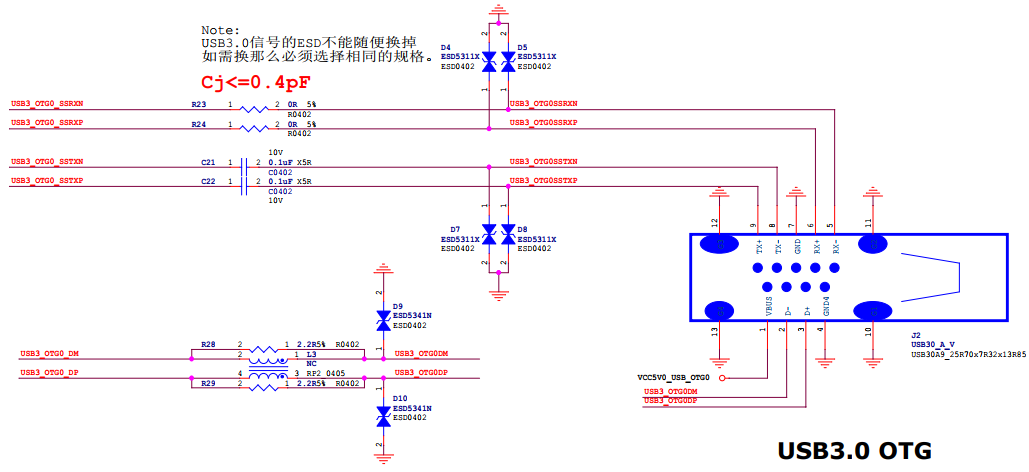

USB3.0
丝印:J2
接口属性：标准USB3.0-A接口母座,也用于烧录

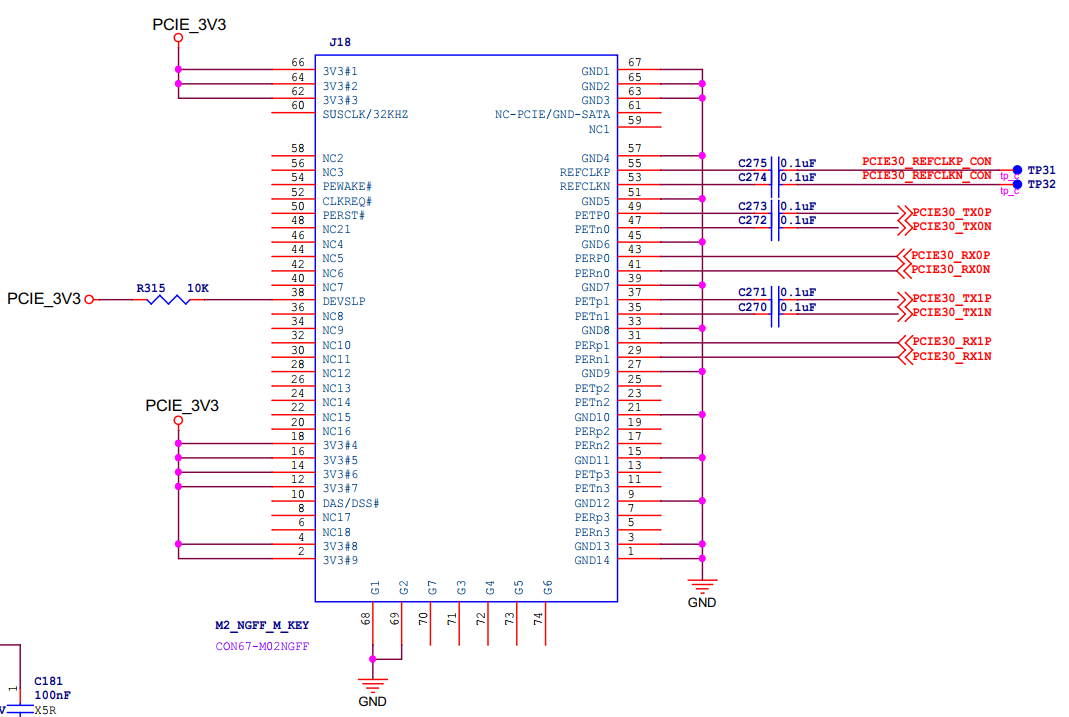

PCIE-SSD硬盘接口
丝印:J18
接口属性：用于M.2 M-Key接口硬盘

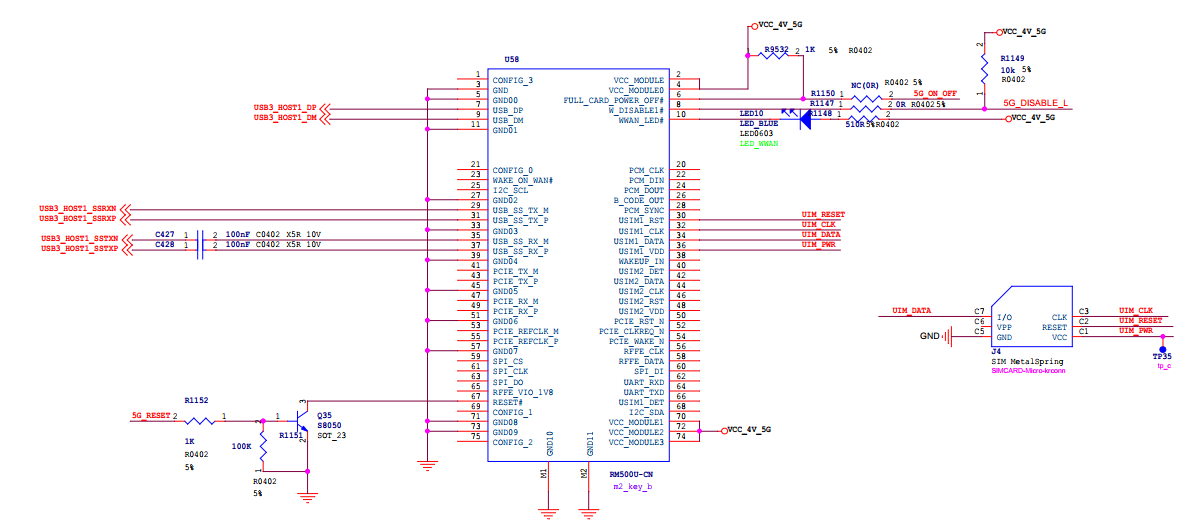

5G模块接口
丝印:U58
接口属性：M.2 Key-B座子

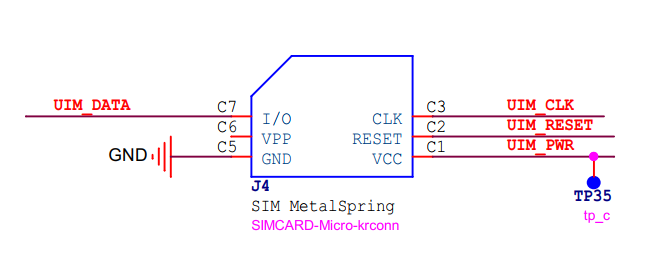

SIM卡座
丝印:J4
接口属性：标准的弹簧式SIM卡卡座

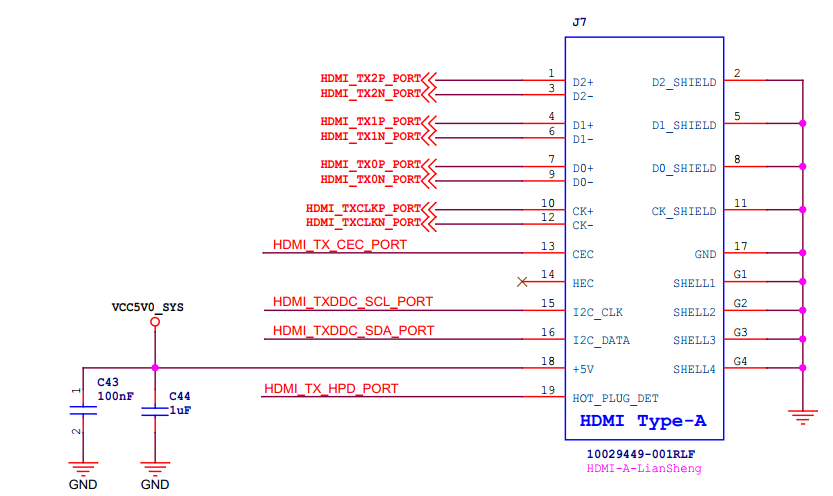

HDMI屏
丝印:J7
接口属性：HDMI-A标准接口

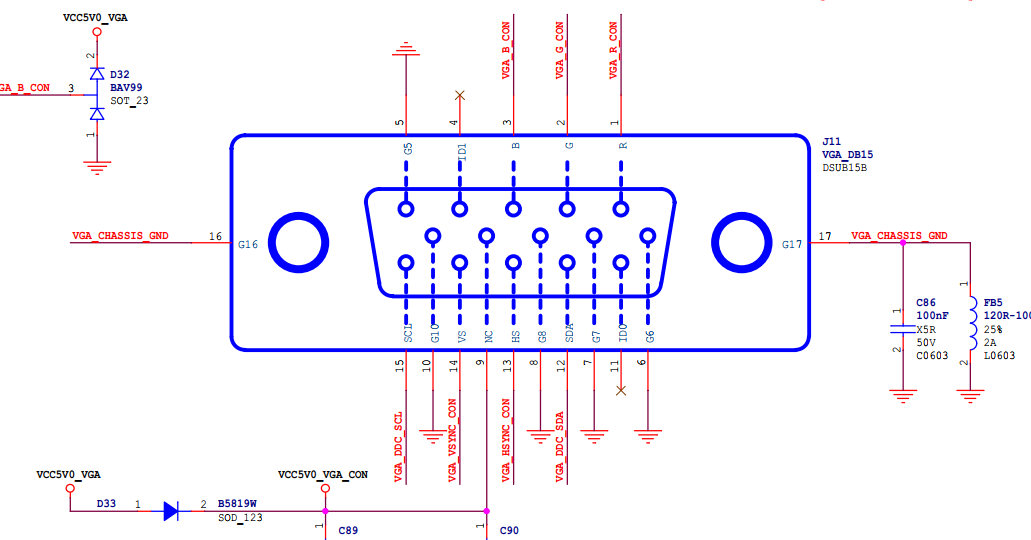

VGA屏
丝印:J11
接口属性：VGA-DB15标准接口

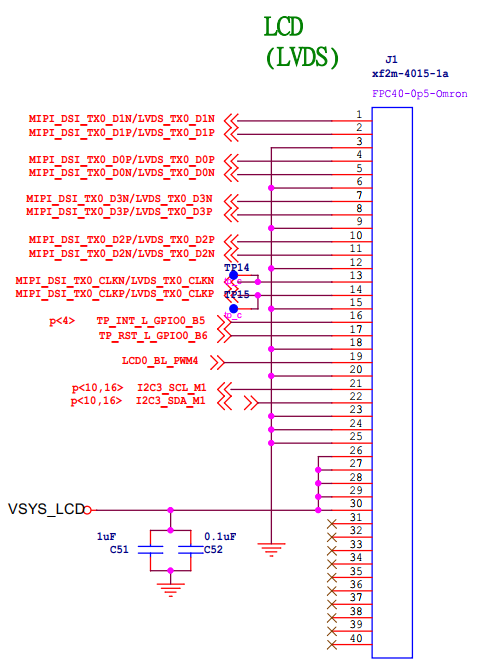

LVDS屏
丝印:J1
接口属性：需要搭配我司LVDS屏套件使用，注意接入方向

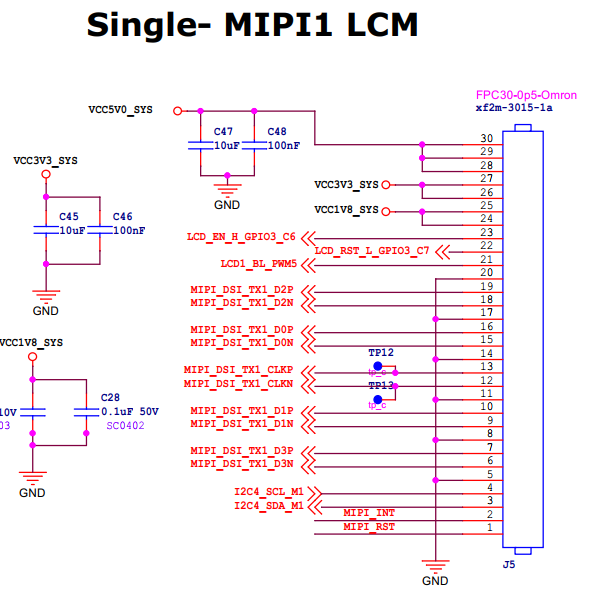

MIPI屏
丝印:J5
接口属性：需要搭配我司MIPI屏套件使用，注意接入方向

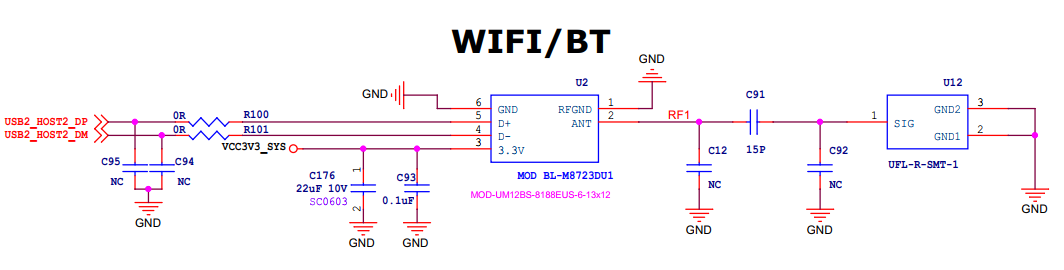

WIFI&蓝牙
丝印:U12
接口属性：IPX天线座子
耳机
丝印:P15
接口属性：音频信号输出，麦克风输入，3.5mm耳机接口
外置SPK喇叭
丝印:J33
接口属性：外放音频输出接口

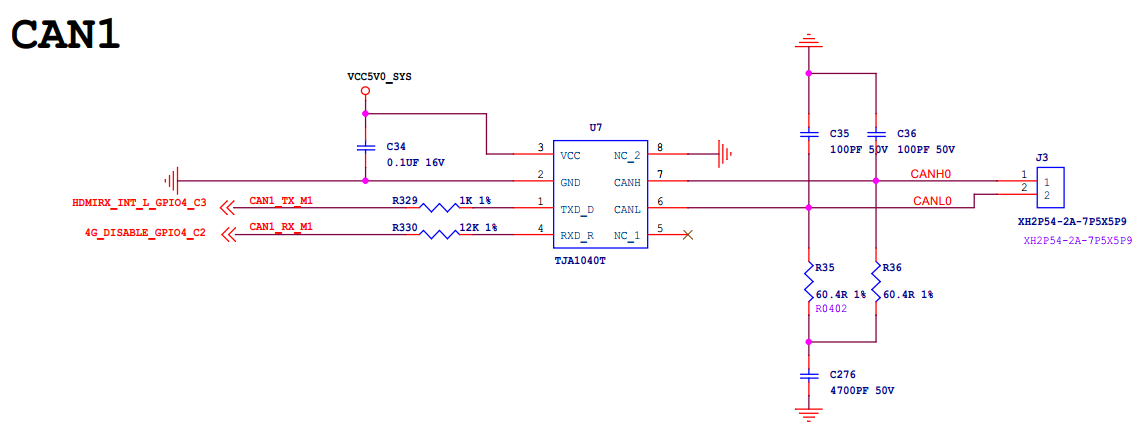

CAN通讯
丝印:J3
接口属性：CAN通讯接口

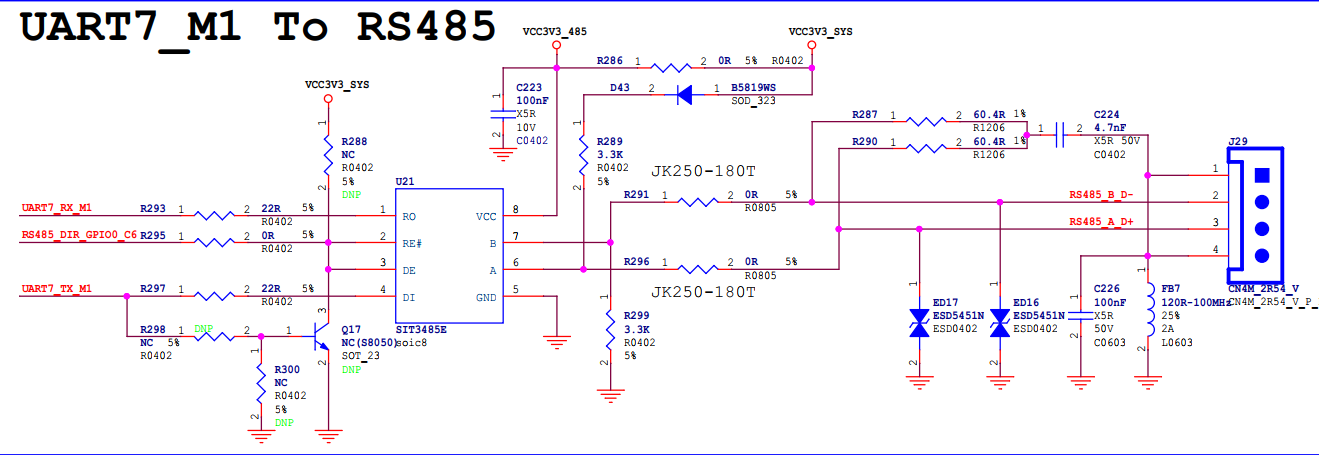

RS-485通讯
丝印:J29
接口属性：RS-485通讯接口

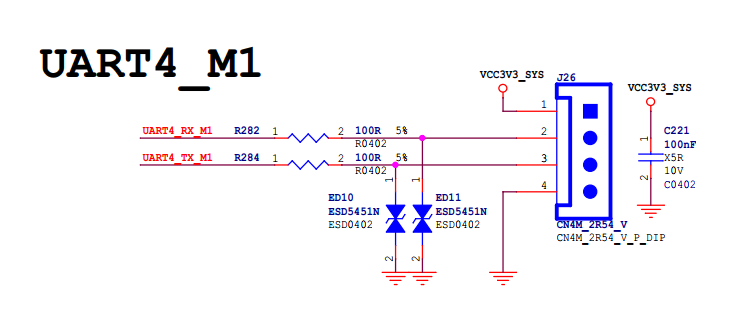

UART串口
丝印:J26
接口属性：UART线TTL-3.3V通讯

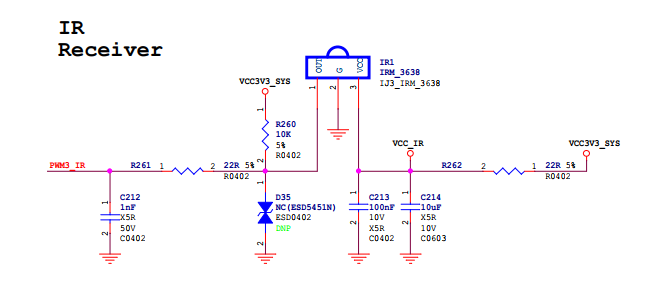

IR红外无线遥控
丝印:IR1
接口属性：红外线遥控接收

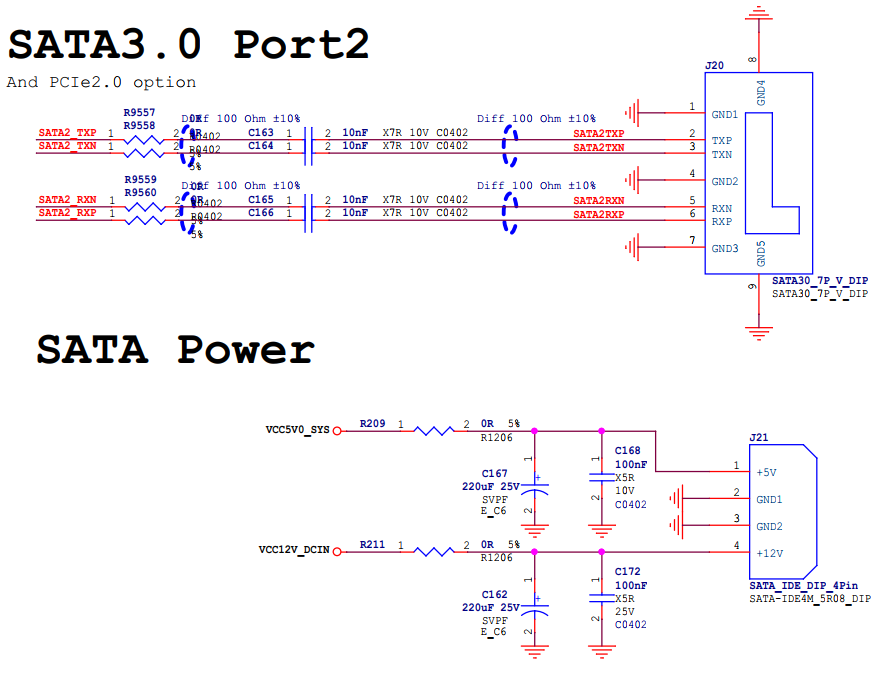

SATA3.0硬盘+SATA电源
丝印:J20+J21
接口属性：标注SATA接口+大D头电源
--------------------------------------------------------------------------------
