产品介绍
核心板规格
MY-RK3568-L320核心板接口参数
接口规格 |
最大可配 置接口数 |
描述 |
|
通迅接口 |
Ethemet |
2 |
2路10/100/1000Mbps以太网，支持两个相同的以太网控制器 |
USB2.0 |
2 |
2路USB2.0 HOST |
|
USB3.0 |
2 |
USB3.0xHCI主机控制器,支持1个USB2.0端口和1个超高速端口 |
|
UART |
10 |
支持10个UART接口 |
|
PCIE3.0 |
2 |
2路PCIE3.0控制器 |
|
PCIE2.0 |
1 |
1路PCIE2.0控制器 |
|
SATA |
3 |
3路SATA控制器 |
|
SPI |
4 |
4路SPI控制器 |
|
12C |
6 |
支持6路I2C接口 |
|
I3C |
/ |
/ |
|
CAN |
3 |
支持3条CAN总线 |
|
PWM |
16 |
16个基于中断操作的片上PWM(PWM0~PWM15) |
|
ADC |
8 |
支持8路ADC接口 |
|
I2S |
3 |
支持3路I2S接口 |
|
外部存储接口 |
SDIO |
2 |
2路SDIO接口 |
多媒体 |
HDMI_TX |
1 |
支持HDMI1.4和HDMI2.0操作的单物理层PHY |
HDMI_RX |
/ |
/ |
|
CSI_MIPI |
1 |
支持1路4 lan的CSI_MIPI接口 |
|
DSI_MIPI |
2 |
支持2路4 lan的DSI_MIPI接口 |
|
eDP |
1 |
支持1路eDP 1.3接口 |
|
LVDS |
1 |
支持1路LVDS接口 |
|
RGB |
1 |
支持1路RGB接口 |
|
软件版本 |
Linux |
Linux4.19&5.10 |
|
Android |
Android11 & 12 |
||
信号定义
参考网盘 2.硬件资料 -> 2.1-原理和PCB -> 核心板原理图
核心板介绍

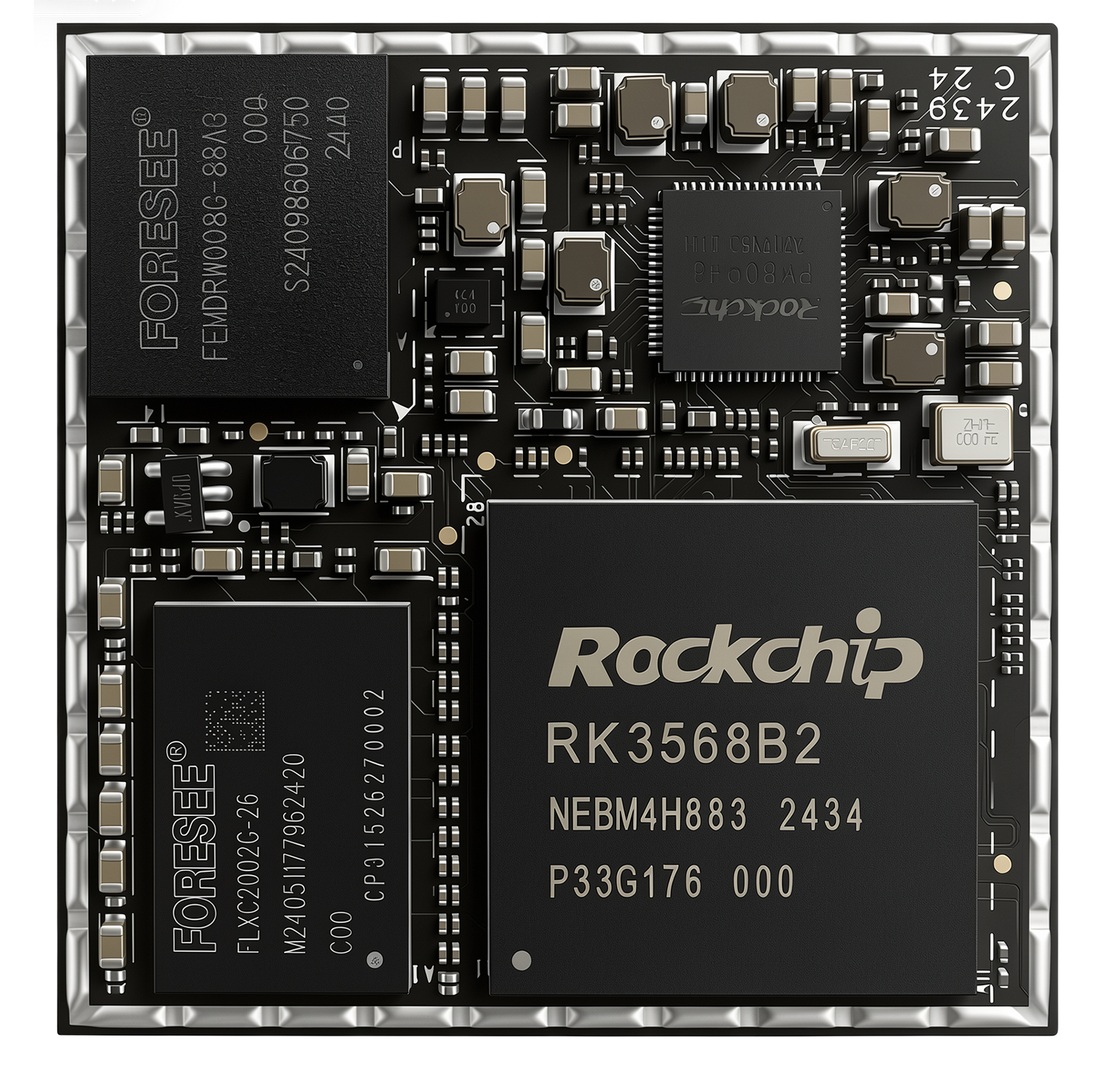

核心板正面图

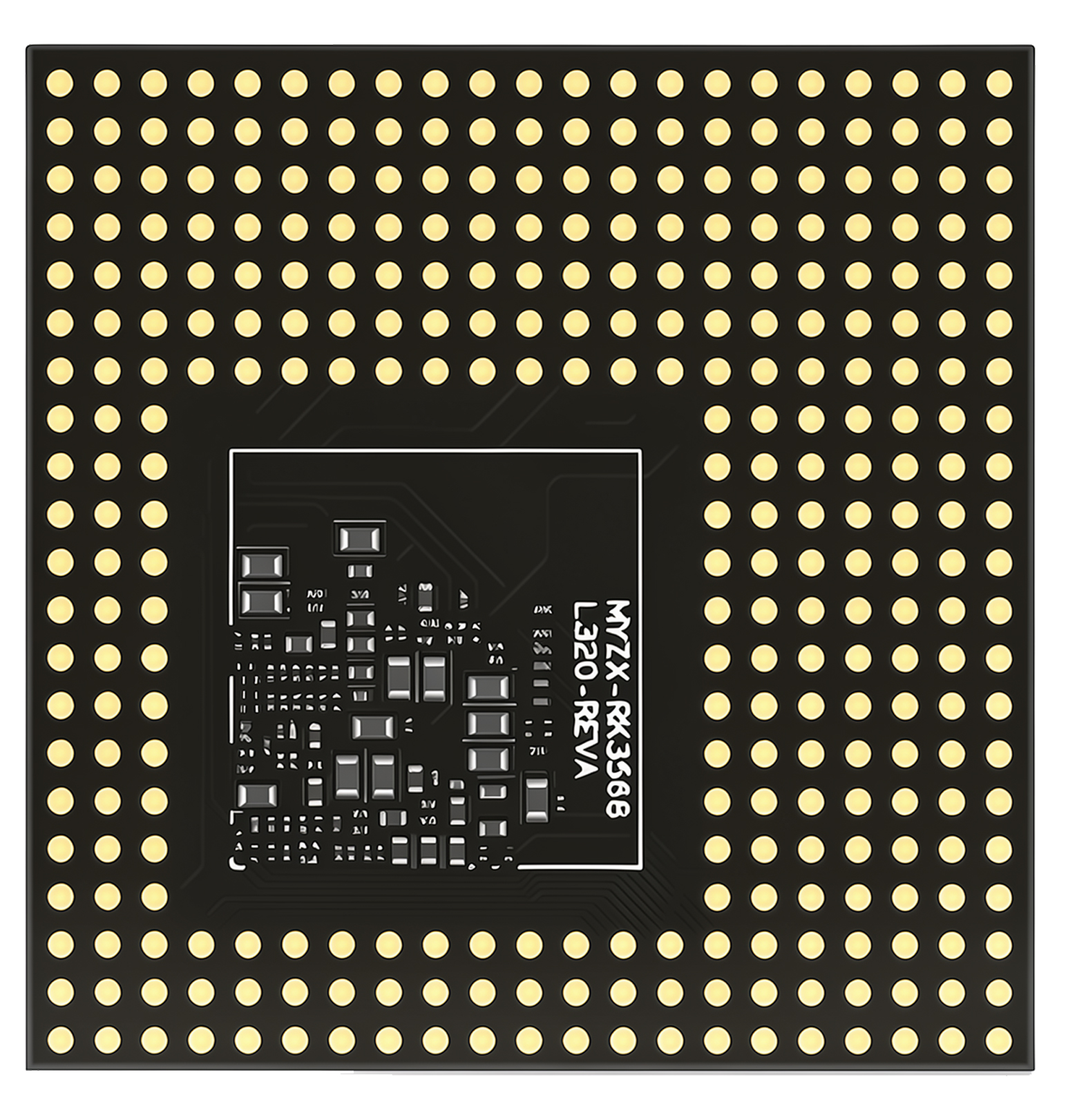

核心板背面图

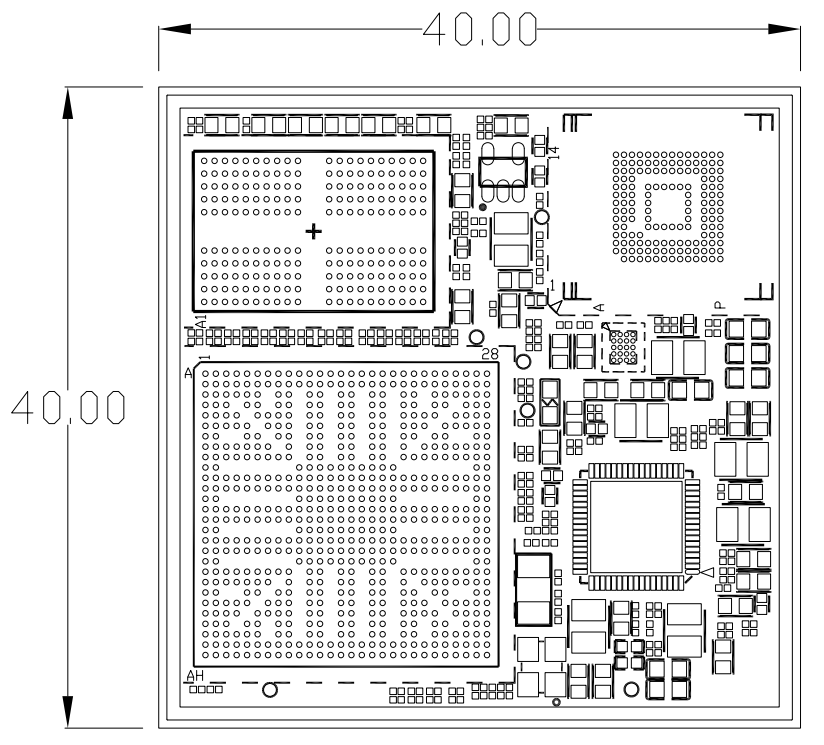

核心板尺寸图
底板介绍

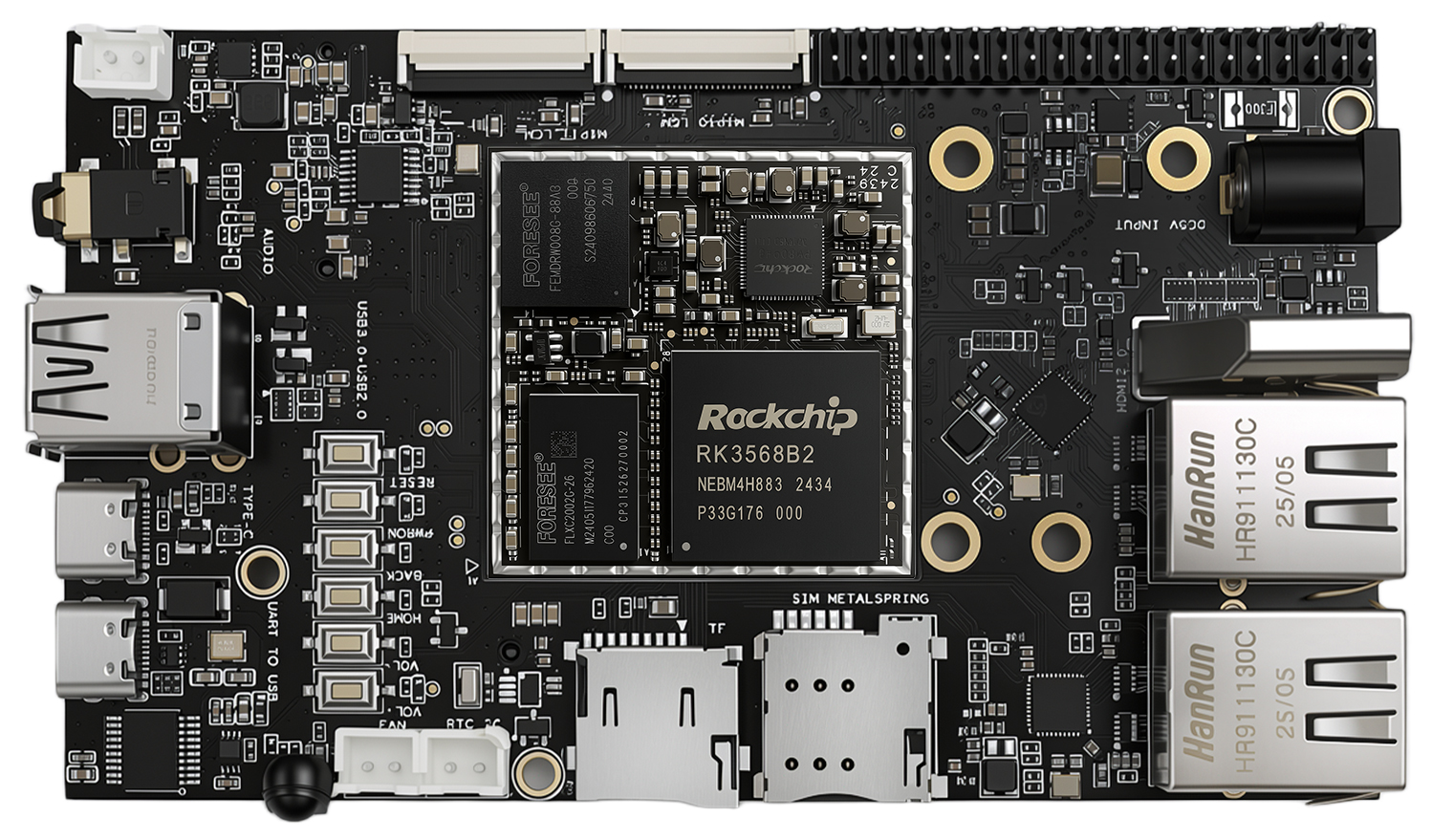

底板正面图

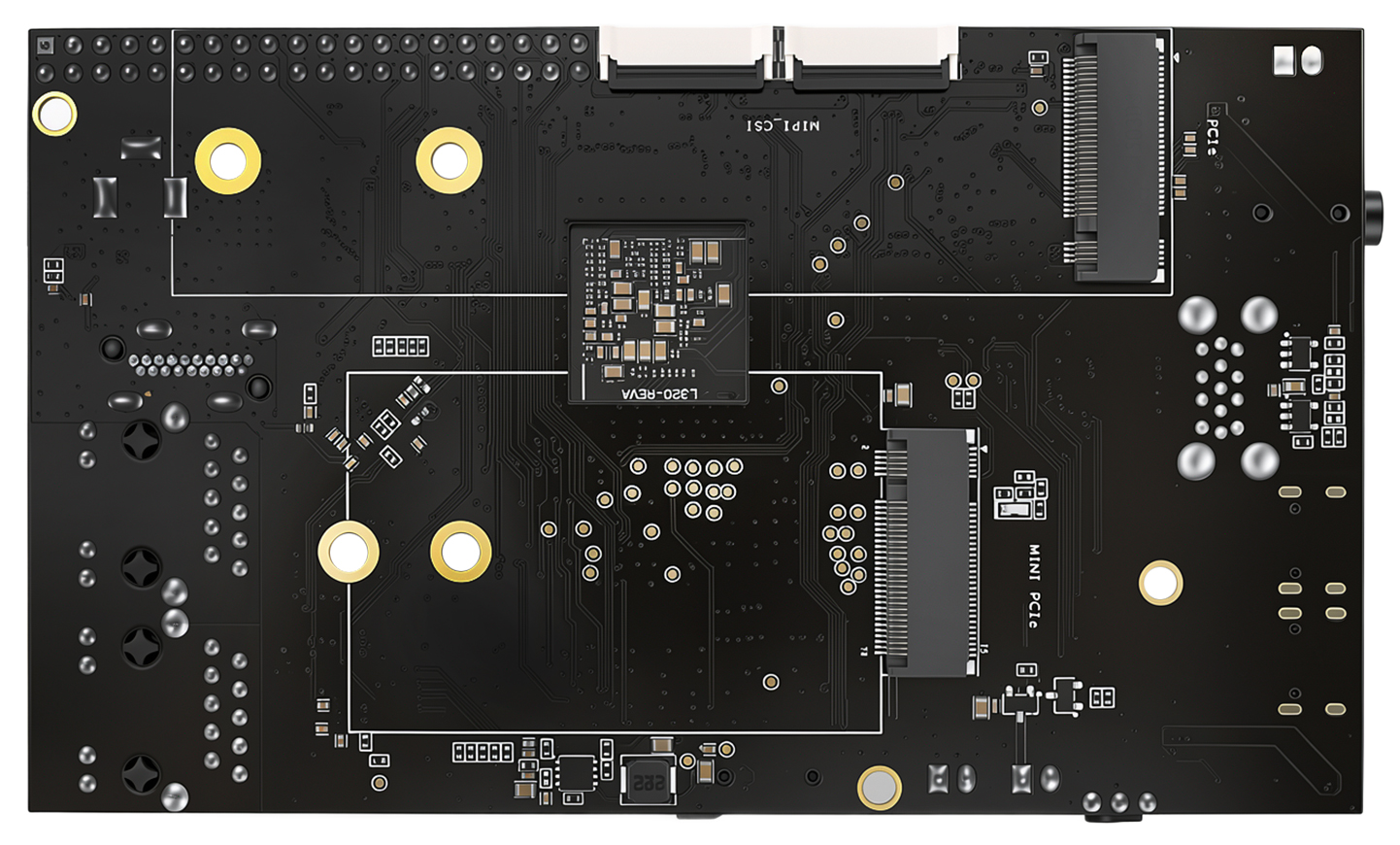

底板背面图

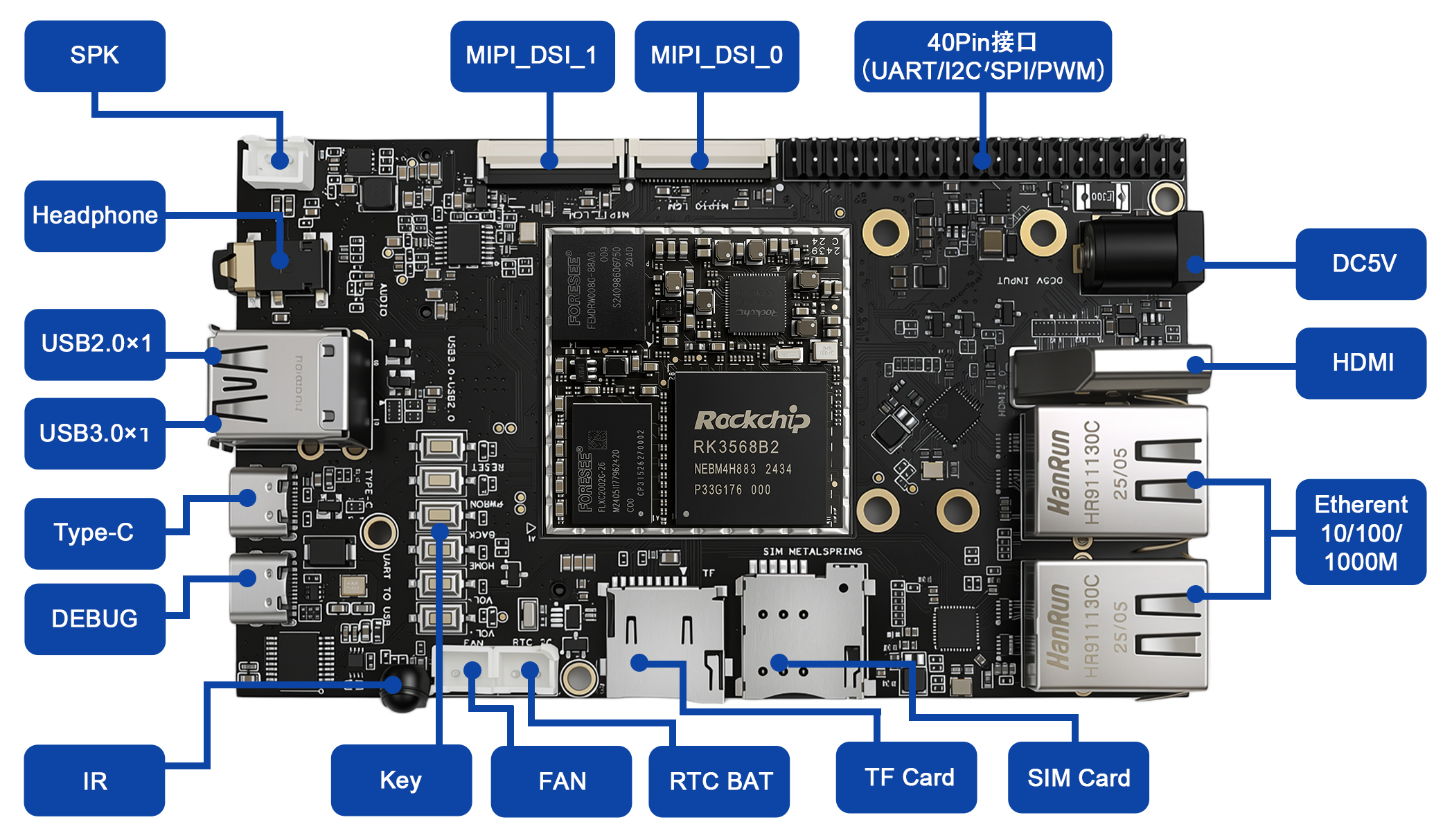

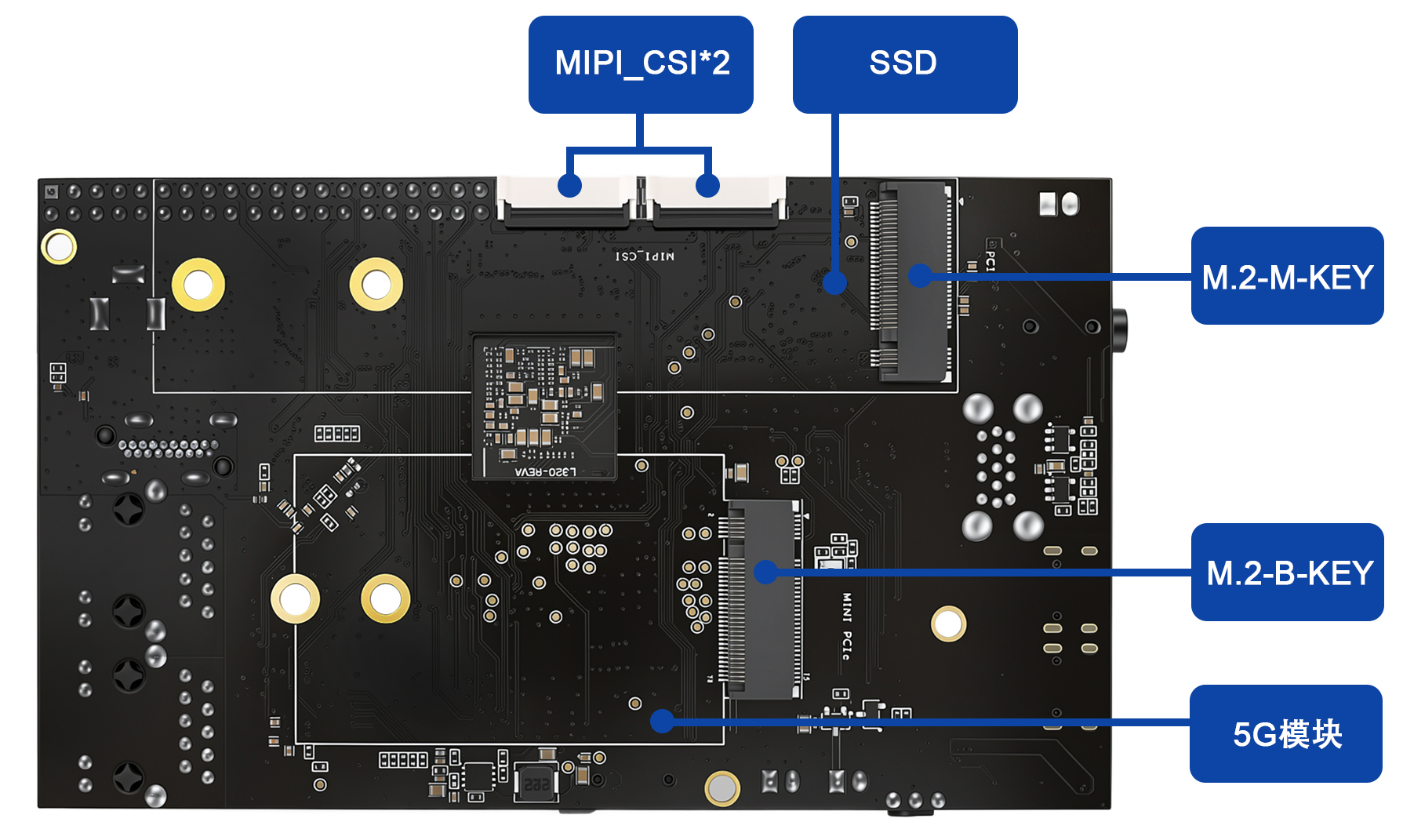

底板接口图
底板尺寸图
