测试指导

网口测试

网口1

接口丝印：U9
系统接口：eth0
测试说明：采用开发板向PC发送ICMP报文的方式进行测试
测试操作

  1. 配置电脑有线网卡IP为 192.168.137.99

  2. 使用网线连接开发板网口和电脑的网口

  3. 查看开发板网口1信息，输入指令如下：

ifconfig eth0

  1. 配置网口1的IPV4 IP，输入指令如下：

ifconfig eth0 192.168.137.18 netmask 255.255.255.0

  1. 再次查看开发板网口1信息，确认 IPv4 地址是否成功配置，如未成功配置请从步骤4开始重新执行操作，输入指令如下：

ifconfig eth0

  1. 输入指令如下进行验证网口1：

ping -I eth0 192.168.137.99 -c 3
“0% packet loss”表示测试通过

网口2

接口丝印：U5
系统接口：eth1
测试说明：采用开发板向PC发送ICMP报文的方式进行测试
测试操作

  1. 配置电脑有线网卡IP为 192.168.137.99

  2. 使用网线连接开发板网口和电脑的网口

  3. 查看开发板网口2信息，输入指令如下：

ifconfig eth1

  1. 配置网口2的IPV4 IP，输入指令如下：

ifconfig eth1 192.168.137.22 netmask 255.255.255.0

  1. 再次查看开发板网口2信息，确认 IPv4 地址是否成功配置，如未成功配置请从步骤4开始重新执行操作，输入指令如下：

ifconfig eth1

  1. 输入指令如下进行验证网口2：

ping -I eth1 192.168.137.99 -c 3
“0% packet loss”表示测试通过

USB测试

接口丝印：J1
测试说明：采用插拔USB存储设备（U盘）的方式进行测试
测试操作

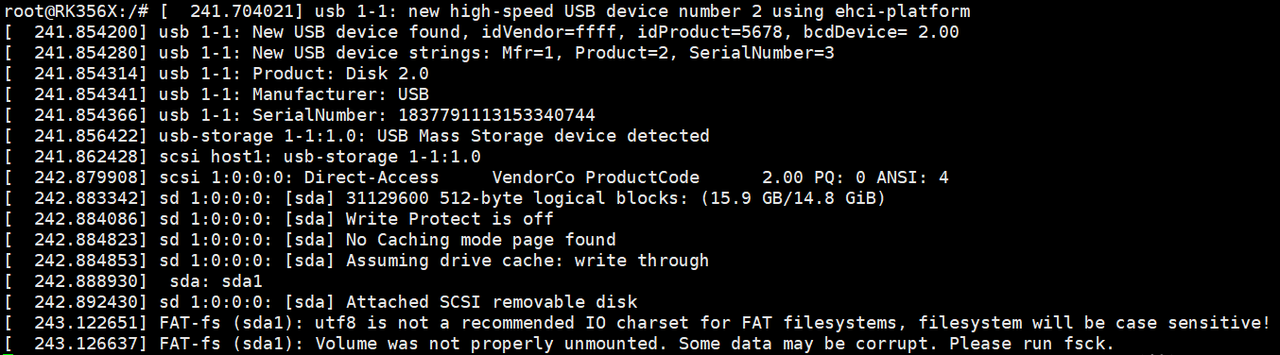

  1. 将U盘插入底板USB接口，系统会输出类似如下信息


  1. 将U盘从底板拔出，系统会输出类似如下信息


SD接口测试

接口丝印：J12
测试说明：采用插拔TF卡的方式进行测试
测试操作

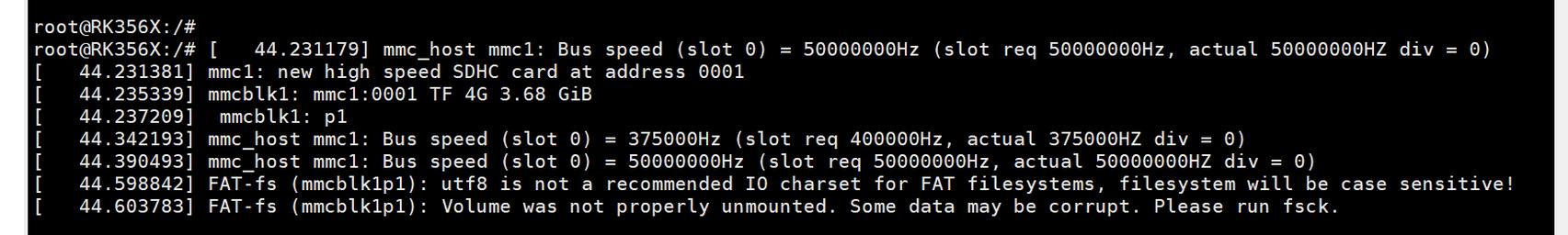

  1. 将TF卡安装到SD接口，开发板会输出如下信息：


  1. 将TF拔出，输出信息如下：


音频播放测试

接口丝印：P1
测试说明：播放音频文件验证开发板的音频播放功能
测试操作

  1. 把耳机或者喇叭接入丝印对应的接口

  2. 输入指令如下进行测试：

aplay ./mytest.wav
耳机或者喇叭有声音输出表示音频播放测试通过

录音测试

接口丝印：P1
测试说明：录制并播放录音文件进行测试
测试操作

  1. 把带MIC的耳机插入丝印对应的接口

  2. 输入如下指令进行4秒的录音：

arecord -d 4 -f S16_LE record.wav

  1. 播放录制的音频文件，输入如下指令：

aplay record.wav
耳机有录制声音输出表示录音测试通过

M.2接口测试

接口丝印：J7
测试说明：挂载硬盘后查看挂载情况
测试操作

  1. 开发板断电，接上M.2接口硬盘后启动开发板

  2. 创建挂载点并挂载硬盘，输入指令如下：

mkdir /nvme
mount /dev/nvme0n1p1 /nvme/

  1. 查看挂载情况，输入指令如下：

df -h

  1. 挂载成功可获取如下类似输出信息：

/dev/nvme0n1p1  499M  10M  490M  2%  /nvme

  1. 卸载硬盘，输入指令如下：

umount /nvme

uart测试

接口丝印：J14
测试说明：采用uart自发自收的方式进行测试
测试操作

  1. 短接J14-33(UART3_TX_M1)和J14-35(UART3_RX_M1)引脚

  2. 输入指令如下进行收发测试：

./serial_test.out /dev/ttyS3 "myzr"
执行测试指令后输出如上类似信息表示uart测试通过，按下’Ctrl + C’退出

SPI接口测试

接口丝印：J14
测试说明：采用spi自发自收的方式进行测试
测试操作

  1. 短接J14-19(HDMIRX_INT_L_GPIO4_C3)和J14-21(UART9_TX_M1)引脚

  2. 输入指令如下进行收发测试：

./spidev_test -D /dev/spidev3.0
执行测试指令后输出如上类似信息表示spi测试通过

红外测试

接口丝印：IR1
测试说明：通过接收红外信息，打印出相应数据
测试操作

  1. 准备一个红外遥控器，或手机的红外遥控app

  2. 打开相关打印开关，输入指令如下：

echo 1 > /sys/module/rockchip_pwm_remotectl/parameters/code_print
echo 1 > /sys/module/rockchip_pwm_remotectl/parameters/dbg_level

  1. 使用遥控器对准红外接口按下任意按钮

  2. 开发板看到返回相关按钮信息即为成功接收到

显示屏

接口丝印：J2
测试说明：查看开发板上电启动显示屏是否正常显示
测试操作

  1. 将一个HDMI接口的屏幕和开发板上的HDMI接口连接，启动开发板

显示屏正常显示表示测试通过
