平台介绍

产品简介

  • iFPD、工业控制及网关、云终端、人脸识别设备、车载中控、商显

  • ARM 64位高性能八核通用处理器，丰富的PCIE/USB3.0/SATA/GMAC等各类高速及CAN FD/DSMC/UART/SPI/I2C/I3C等低速扩展接口，计算及扩展能力通用性强，一个平台可快速部署多种产品。

  • 内置6TOPS*自研高效率AI处理器单元，满足各类人工智能应用。

  • 丰富的显示接口，高效率GPU处理器，支持3个显示屏异显（每屏内容不同）。

  • 强大的影像感知、视频编解码及音频处理能力，整合视觉和语音识别交互。

  • 标准Android、Linux SDK支持，适配各类国产OS。

目标应用

  1. 工业领域：可用于高端工业 PLC、运动控制器、工业视觉检测等设备，满足工业环境下对稳定性与高性能的需求，能轻松处理工业场景中的复杂任务，如实时控制、图像识别与分析等。

  2. 边缘计算：凭借其高性能 CPU、6TOPS 算力的 NPU 及丰富的接口，可在边缘设备上进行数据处理和分析，减少数据传输到云端的需求，提高响应速度，适用于边缘服务器、工业网关等设备。

  3. 智慧商显：支持 8K 解码、4K 编码以及三屏异显功能，还有丰富的显示接口和强大的 GPU，能够驱动高分辨率显示屏，实现广告播放、信息展示、互动查询等功能，可应用于智能广告机、数字标牌、自助服务终端等。

  4. 云终端产品：作为云桌面的终端设备，RK3576 可以通过网络连接到云端服务器，接收并处理云端发送的图像、视频和数据，为用户提供流畅的云桌面体验。

  5. 汽车电子：适用于智能座舱领域，可支持多个显示屏的异显输出，为车辆提供信息娱乐系统、仪表盘显示、抬头显示等功能，同时具备较强的运算能力，可处理来自车载摄像头、传感器等设备的数据。

  6. 人工智能设备：内置 6TOPS 算力的 NPU，支持主流深度学习框架，可用于人脸识别设备、人脸支付设备、智能机器人等，能够快速准确地进行图像识别、语音识别、自然语言处理等人工智能任务。

  7. 医疗设备：可应用于医疗内窥镜、医疗影像设备等，其强大的视频图像处理能力和运算性能有助于对医疗影像进行高清显示和分析，提高诊断的准确性和效率。

  8. 教育领域：可用于智慧教育设备，如交互大屏、教育平板等，支持高清视频播放、互动教学软件运行等功能，为教学提供丰富的多媒体资源和互动体验。

  9. 智能零售：在智能零售设备中，如智能收银机、自助购物终端等，RK3576 可以实现商品识别、价格计算、支付处理等功能，提升零售效率和用户体验。

主要特点

  1. 高性能 CPU：采用 8nm 工艺，基于八核 Quad A72+A53 CPU，主频高达 2.2GHz，拥有超强的通用计算性能，能够轻松应对多任务处理和复杂的计算任务。

  2. 强大的 AI 加速能力：集成 6TOPS 算力的 NPU，支持 INT4/INT8/INT16/FP16/TF32 混合运算以及主流深度学习框架，可进行高效的人工智能算法处理，满足智能安防、人脸识别、语音识别等多种 AI 应用需求。

  3. 出色的多媒体处理能力：支持 8K 30fps 和 4K 120fps 高帧率视频解码，格式包括 H.265/HEVC、VP9、AVS2、AV1 等，同时支持 4K 60fps H.265 和 H.264 视频编码，还具备 MJPEG 4K 60fps 编解码能力，可提供清晰流畅的视频播放和处理体验。

  4. 丰富的显示接口：支持 HDMI2.1、EDP1.3、MIPI DSI - 2、DP1.4 等多种显示接口，可实现三屏异显功能，最高支持 4K 分辨率的视频显示，能够满足不同显示设备的连接需求，为用户提供多样化的显示方案。

  5. 强大的网络通讯能力：拥有 1 路 1000Mbps 以太网、1 路 100Mbps 以太网、2.4GHz/5GHz 双频 WiFi、蓝牙 5.0、4G LTE 等多种网络接口，让数据传输更稳定、速度更快，满足不同应用场景下的网络连接需求。

  6. 丰富的扩展接口：具备 USB3.2、USB2.0、Type - C、RS232、RS485、CAN、光耦隔离输入、继电器输出等多种接口，还支持 PCIE2.1、SATA3.1 等高速接口，可方便地连接各种外部设备，实现功能扩展。

  7. 支持多种操作系统：支持 Android14、Linux OS、Buildroot + QT、国产操作系统等，为产品研发提供了安全稳定的系统环境，满足不同用户的软件需求。

  8. 低功耗设计：采用先进的 8nm 制程工艺，在保证高性能的同时有效降低了功耗，还支持低功耗待机模式，可减少设备在待机状态下的功耗，延长设备的续航时间，适用于对功耗要求较高的设备。

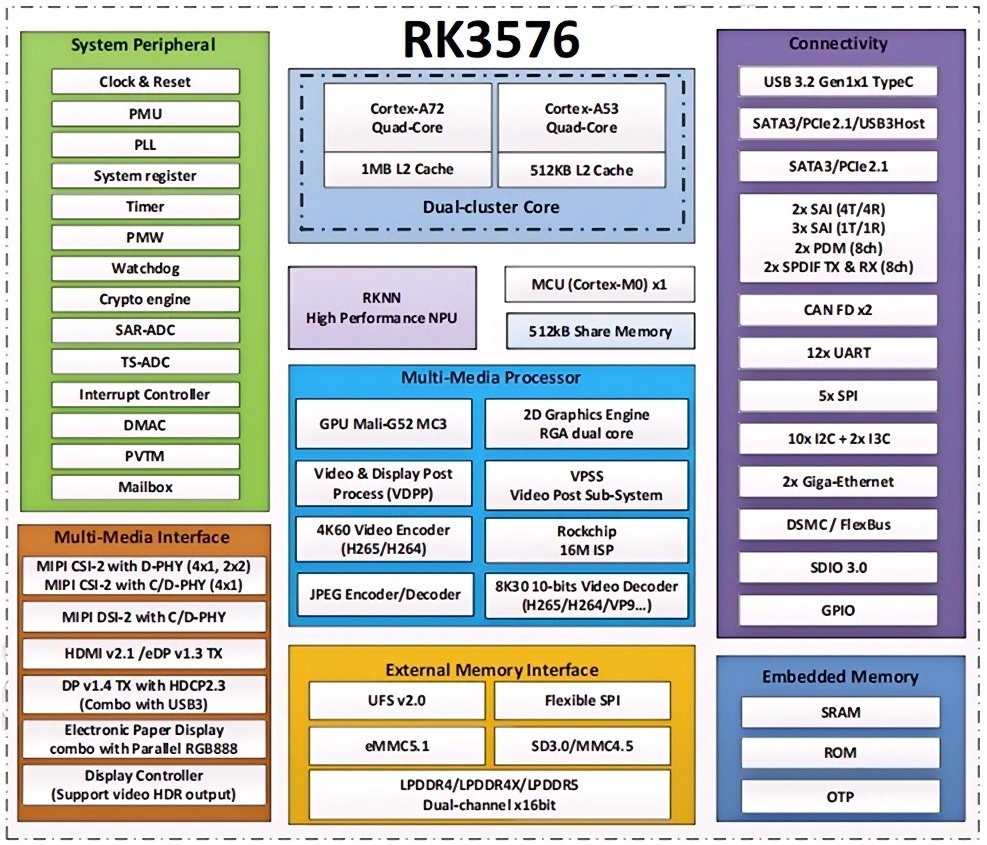

处理器框图


处理器特性

详细参数

CPU

四核Cortex-A72+四核Cortex-A53，频率最高2.2GHz

GPU

ARM G52 MC3

NPU

6TOPS*RKNN

PQ

Rockchip dedicated Picture Quality Engine (HDR, ACM, DCl, etc.)

显示

DisplayPort/MIPI/eDP/HDMI/RGB/EBC,多屏异显

内存

32bits LPDDR4/4x,LPDDR5

UFS 2.0 (2-lane), eMMC 5.1, SPI Nor/Nand

视频

8K30 H.264/H.265/VP9/AV2/AVS2 Decoder

4K60 H.264/H.265 Encoder

Camera

16M ISP with HDR (up to 120dB)

MIPICSI-2(CDPHY=1*4-lane,DPHY=2*4-lane/4*2-lane),DVP

接口

5 SAl interfaces (total 7-tx and 7-rx lanes, each lane supports 8-ch 12S/PCM/TDM)

2 PCM (2*8-ch)

2 S/PDIF TX and 1 S/PDIF RX

ASRC

USB 3.0 DRD (supports Alt mode with DP)

Combo USB3.0 DRD/PCIe 2.1 RC/SATA3

Combo PCle 2.1 RC/SATA3

RGMIlx2

CAN FD, DSMC

UART, SPI, PWM, I2C,SAR-ADC
