底板硬件手册

接口概览

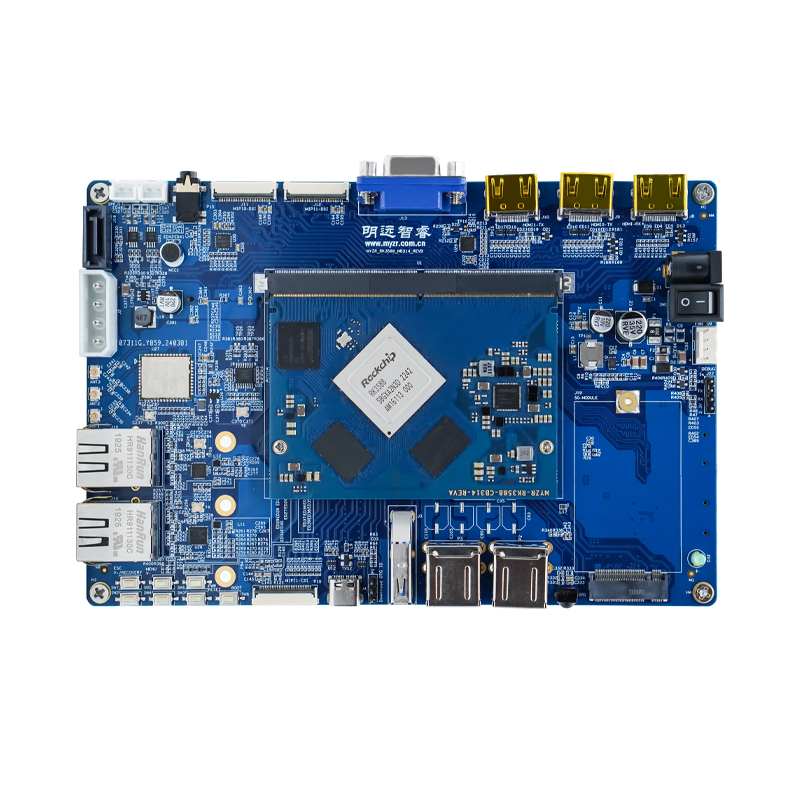

正面图

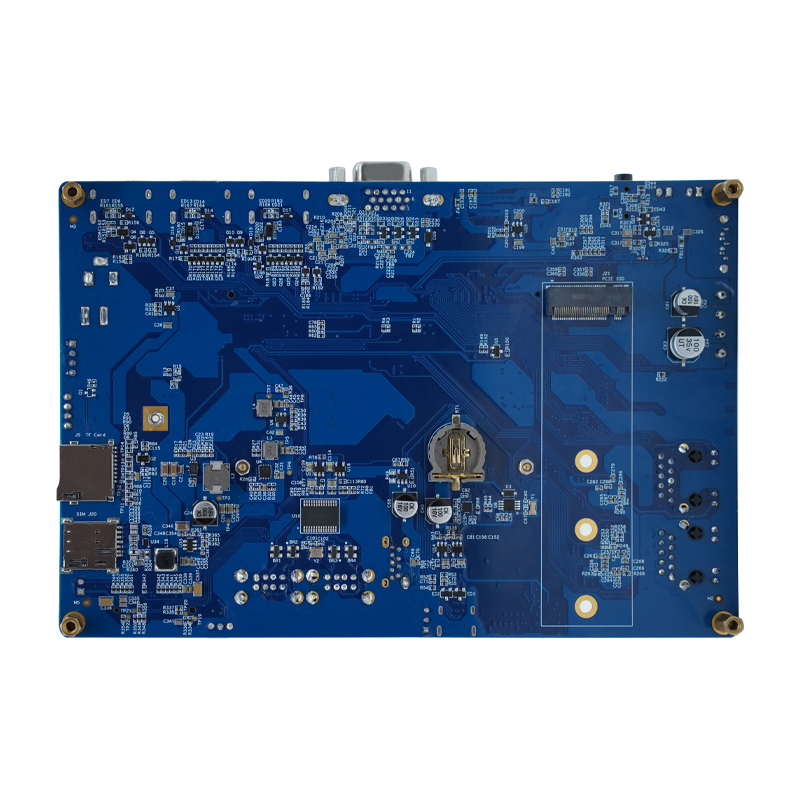

反面图

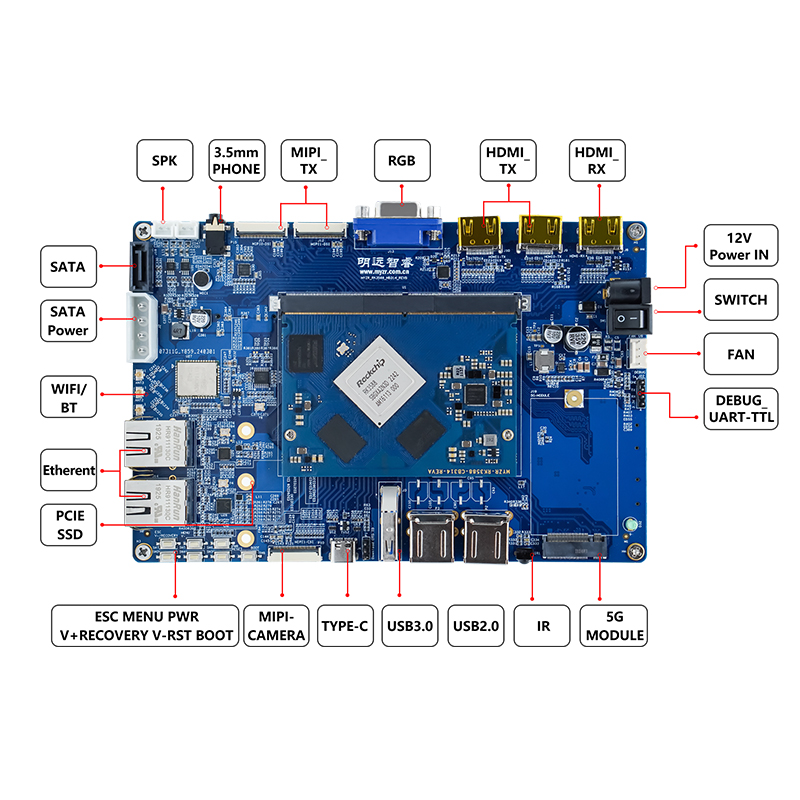

正面标识图

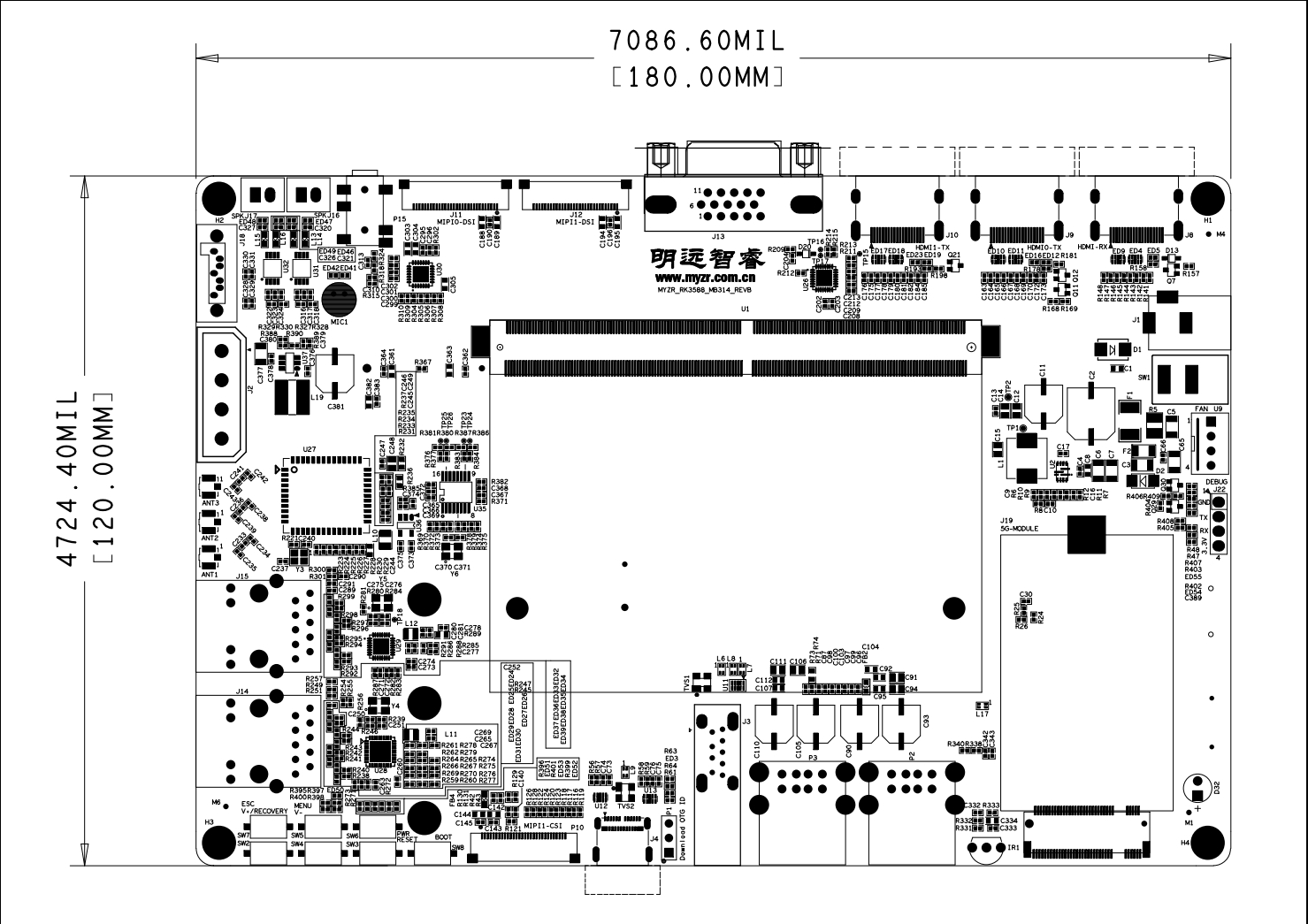

尺寸

180mm*120mm

接口功能

主电源输入

丝印：J1
接口属性：电源 内正外负插孔
电压：12V
电流：3A及以上

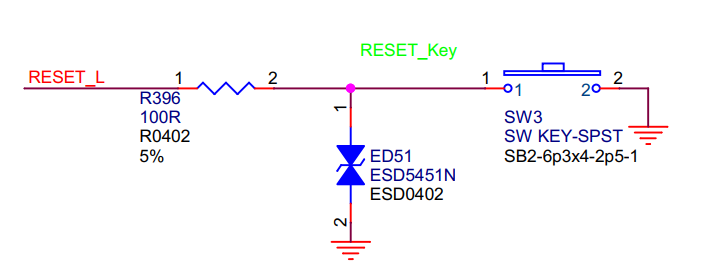

复位

丝印：RESET

功能：复位

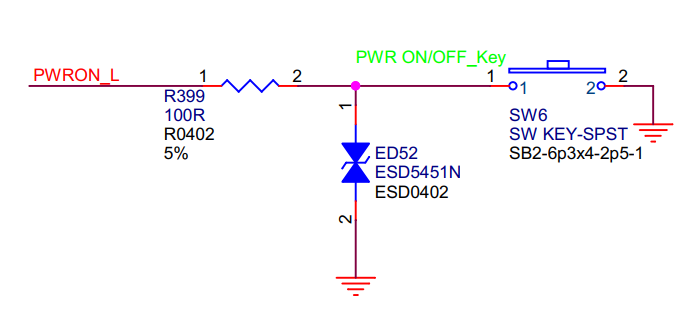

唤醒

丝印：PWR

接口属性：休眠唤醒

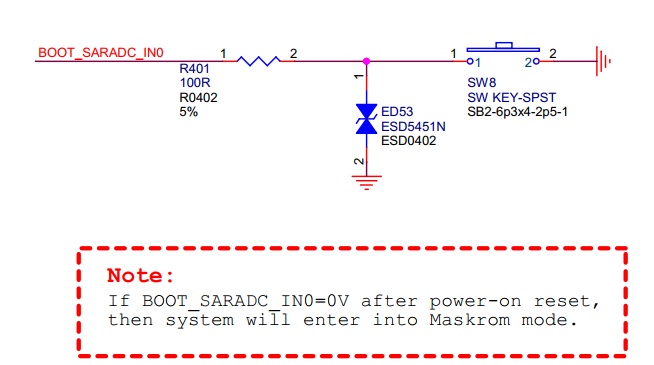

BOOT按键

丝印：BOOT

接口属性：烧录使用

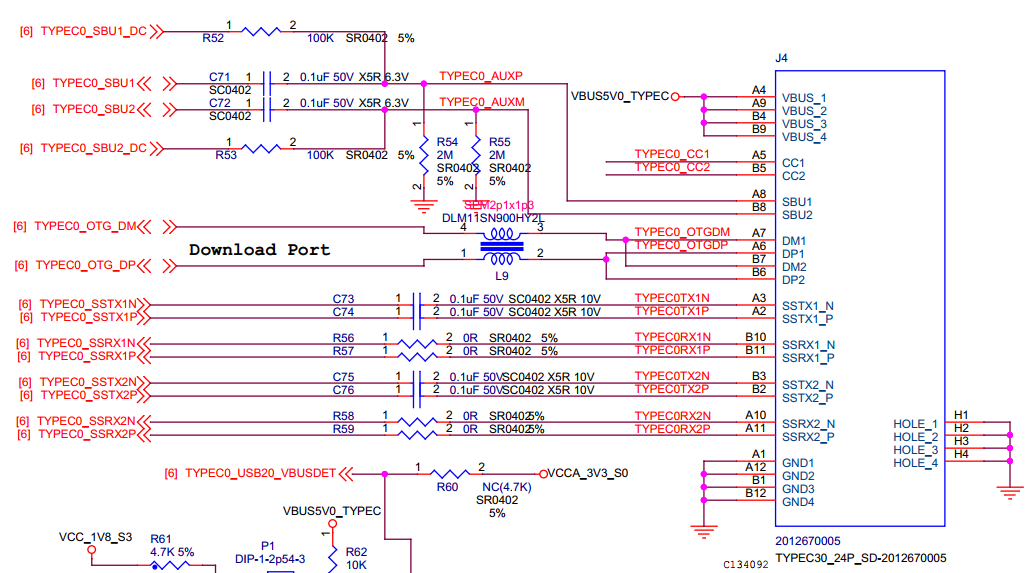

Type-C口

丝印：J4

接口属性：烧录下载口、也可外接显示屏

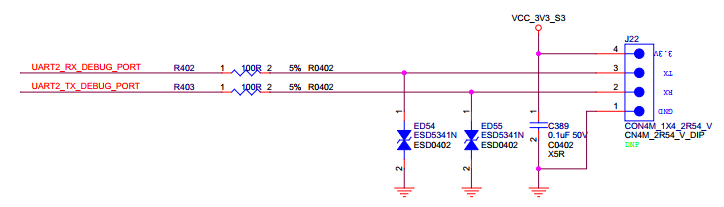

TTL调试串口

丝印：J22

接口属性：TTL电平的调试串口，与电脑连接需用TTL to USB模块

TF

丝印：J5

接口属性：标准弹簧式TF卡卡座

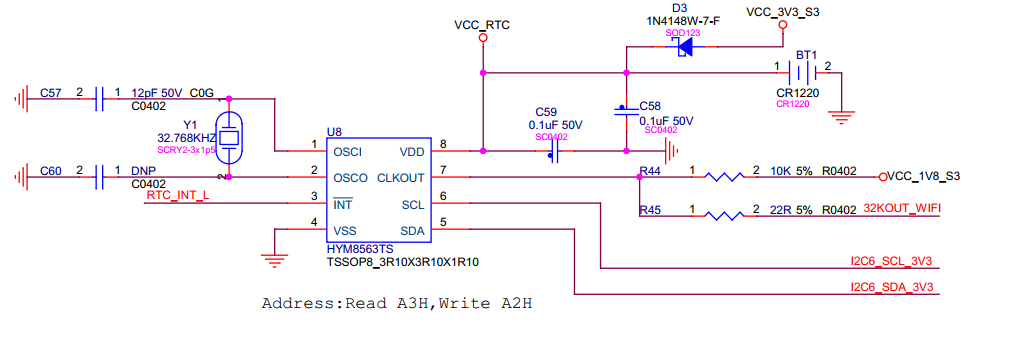

RTC

丝印：U8、BT1

接口属性：I2C通信的实时时钟，使用时需放入纽扣电池

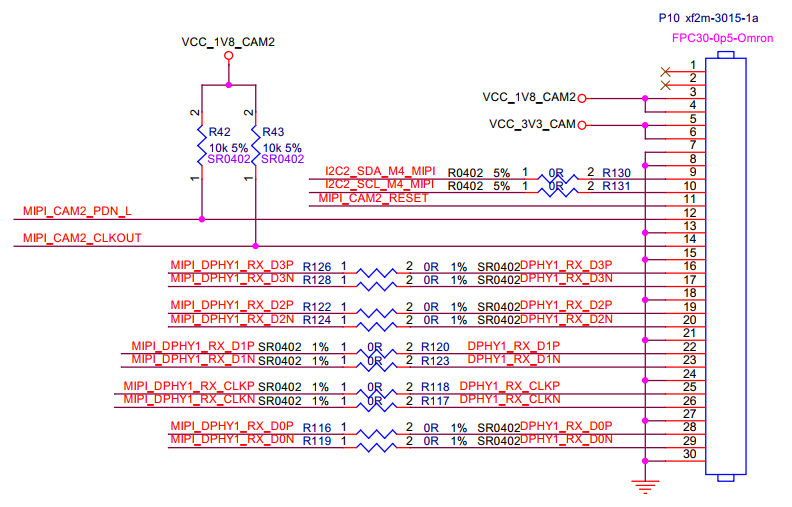

MIPI摄像头接口

丝印：P10

接口属性：MIPI摄像头，需要配合我司MIPI摄像头模块使用，注意接入方向

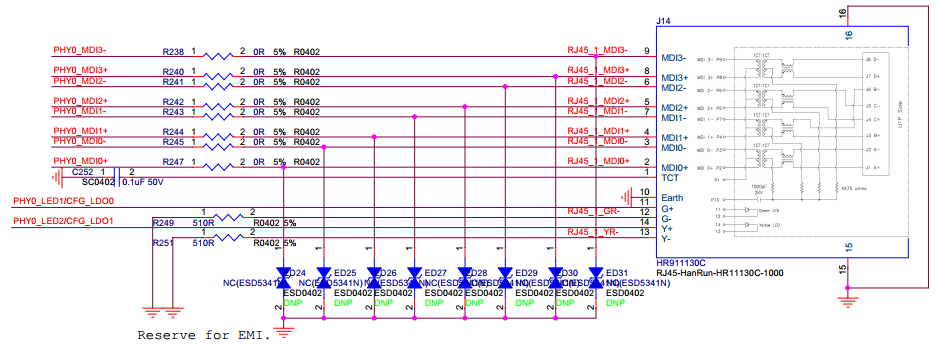

千兆 Ethernet

丝印：J14、J15

接口属性：以太网标准RJ45接口

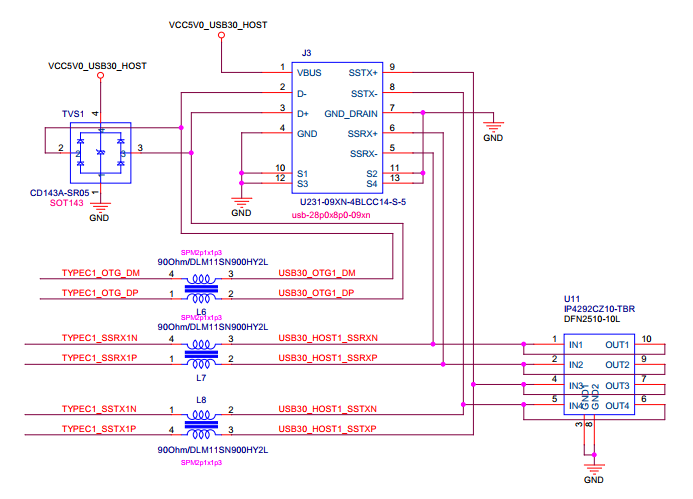

USB3.0

丝印：J3

接口属性：标准USB3.0-A接口母座

USB2.0

丝印：P2、P3

接口属性：标准USB2.0-A接口

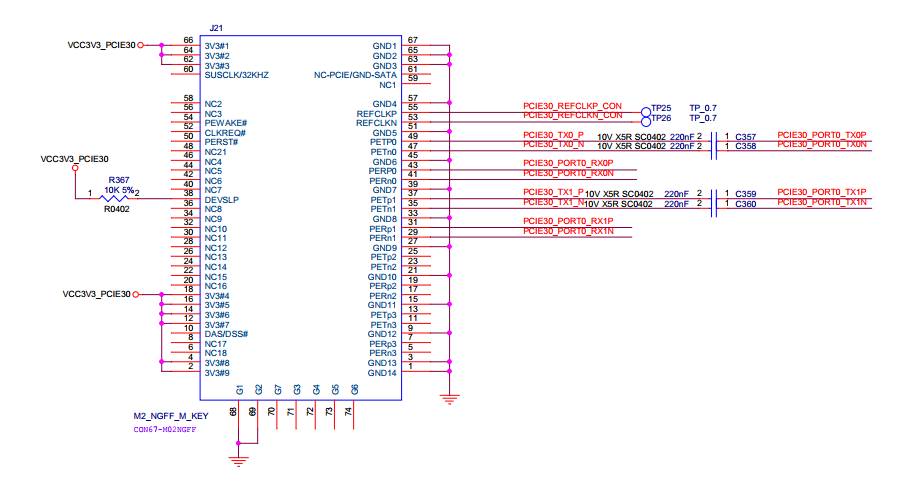

PCIE-SSD硬盘接口

丝印：J21

接口属性：用于M.2 M-Key接口硬盘

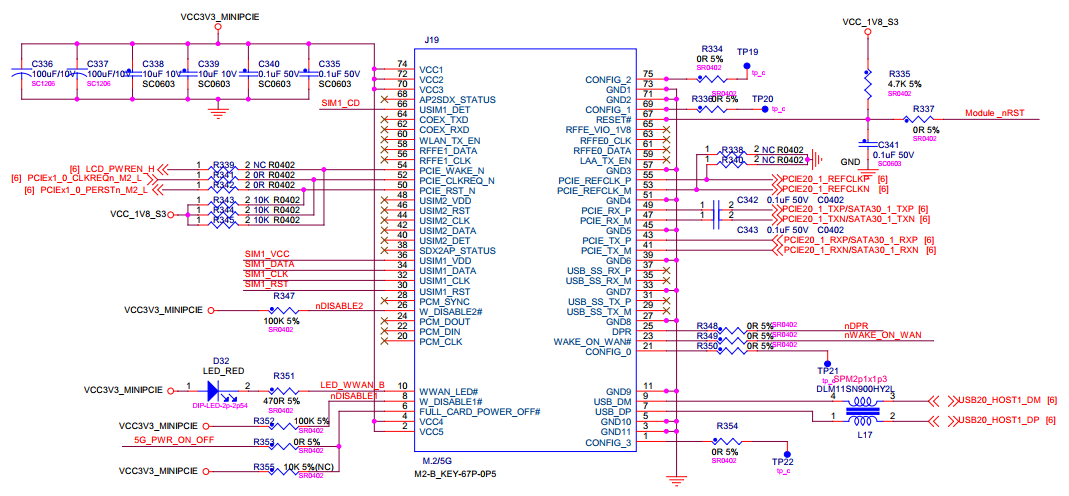

5G模块接口

丝印：J19

接口属性：M.2 Key-B座子

SIM卡座

丝印：J20

接口属性：标准的弹簧式SIM卡卡座

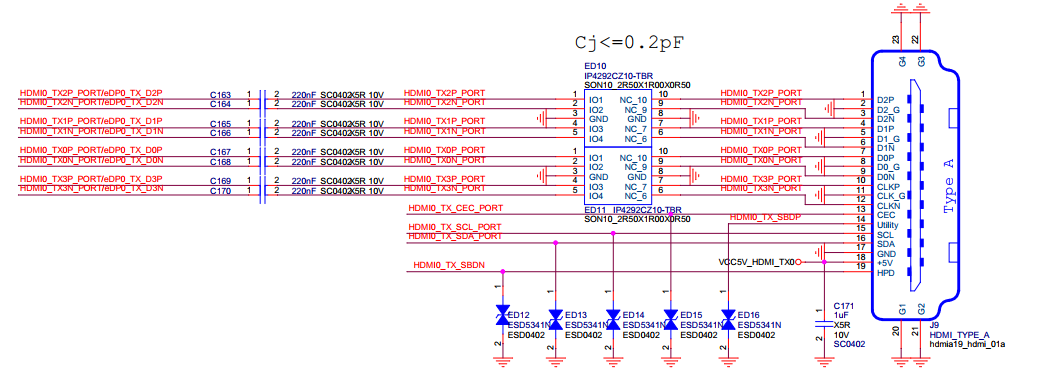

HDMI-TX屏

丝印：J9、J10

接口属性：HDMI-A标准接口，接屏幕

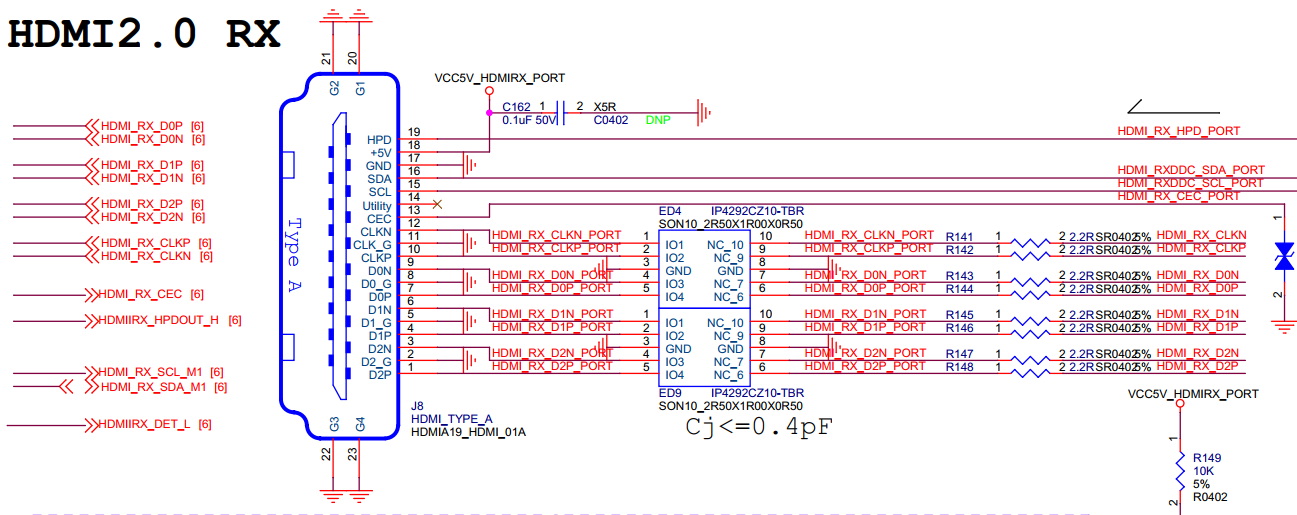

HDMI-RX屏

丝印：J8

接口属性：HDMI-A标准接口，接输入

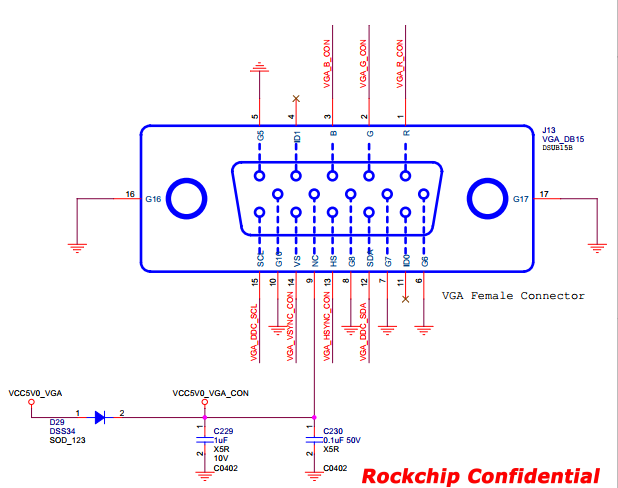

VGA屏

丝印：J13

接口属性：VGA-DB15标准接口

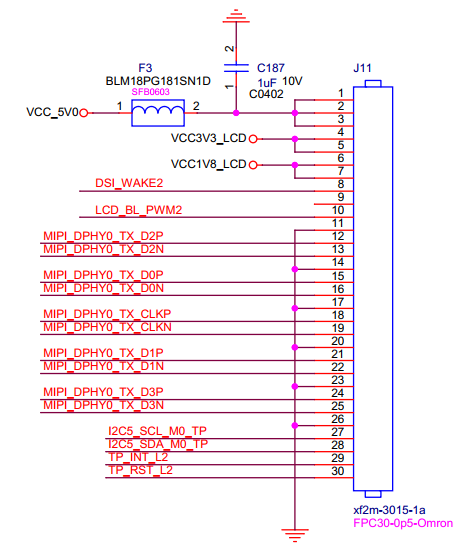

MIPI屏

丝印：J11、J12

接口属性：需要搭配我司MIPI屏套件使用，注意接入方向

耳机

丝印：P15

接口属性：音频信号输出，麦克风输入，3.5mm耳机接口

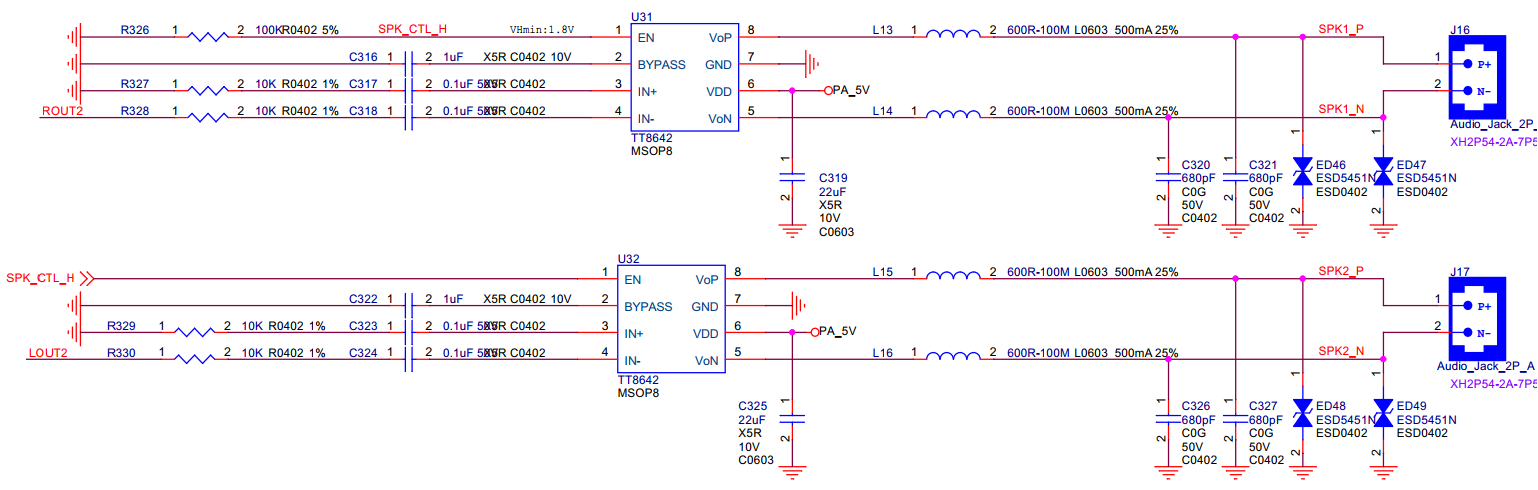

外置SPK喇叭

丝印：J16、J17

接口属性：外放音频输出接口

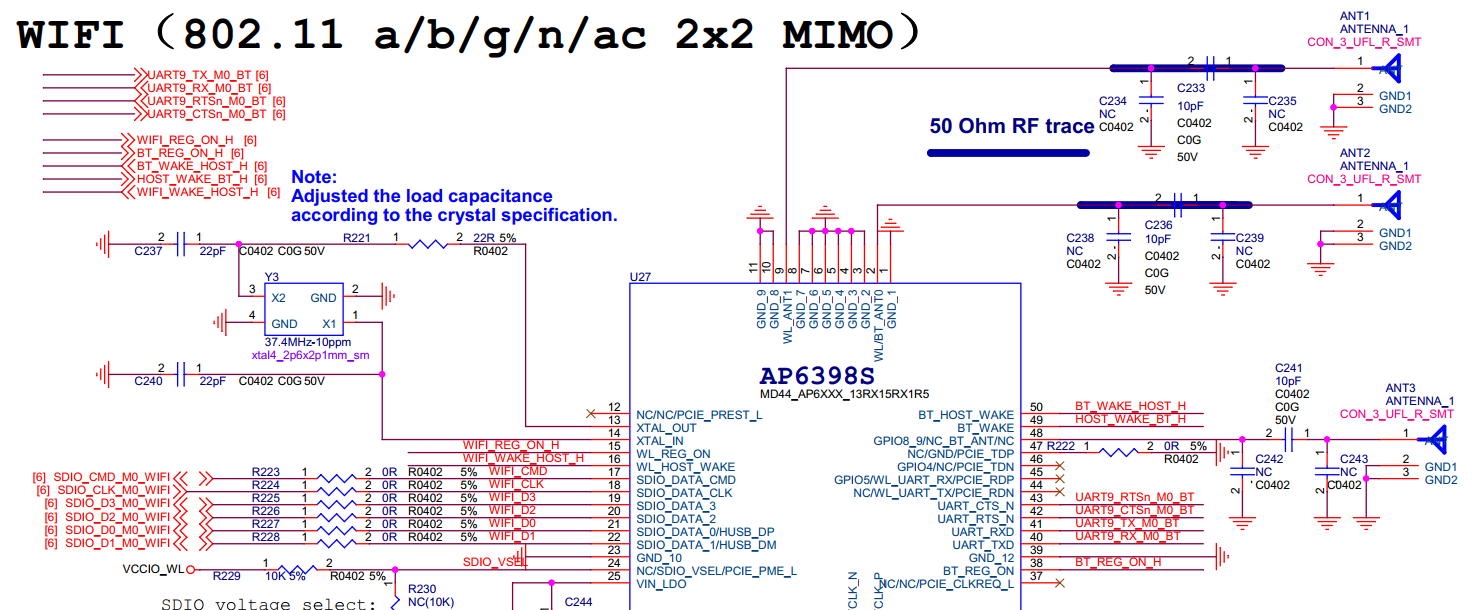

WIFI&蓝牙-天线

丝印：ANT1、ANT2、ANT3

接口属性：IPX天线座子

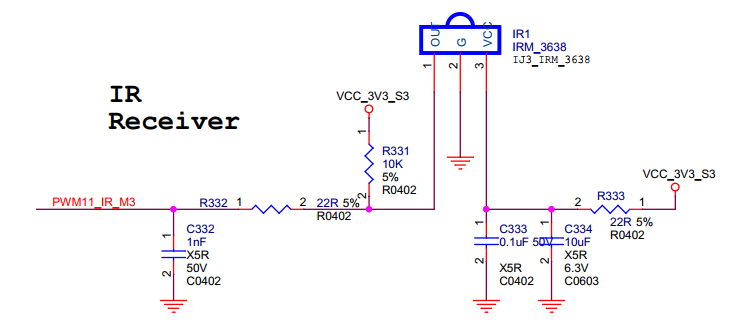

IR红外无线遥控

丝印：IR1

接口属性：红外线遥控接收

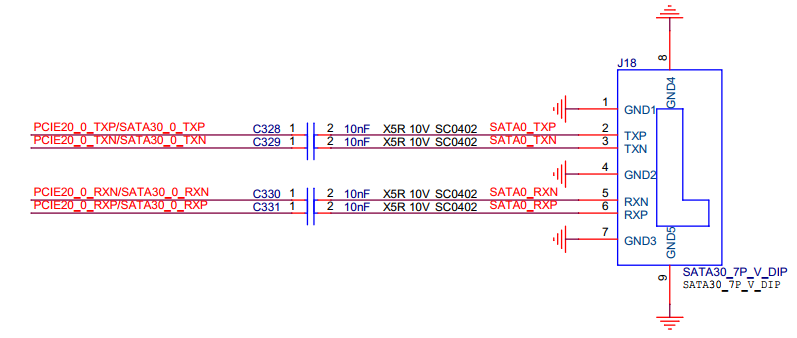

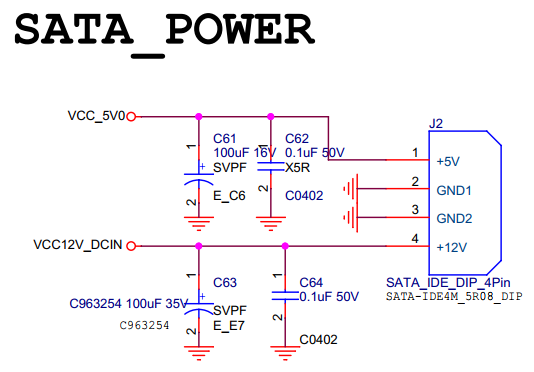

SATA3.0硬盘+SATA电源

丝印：J18+J2

接口属性：标注SATA接口+大D头电源

--------------------------------------------------------------------------------
