底板硬件手册

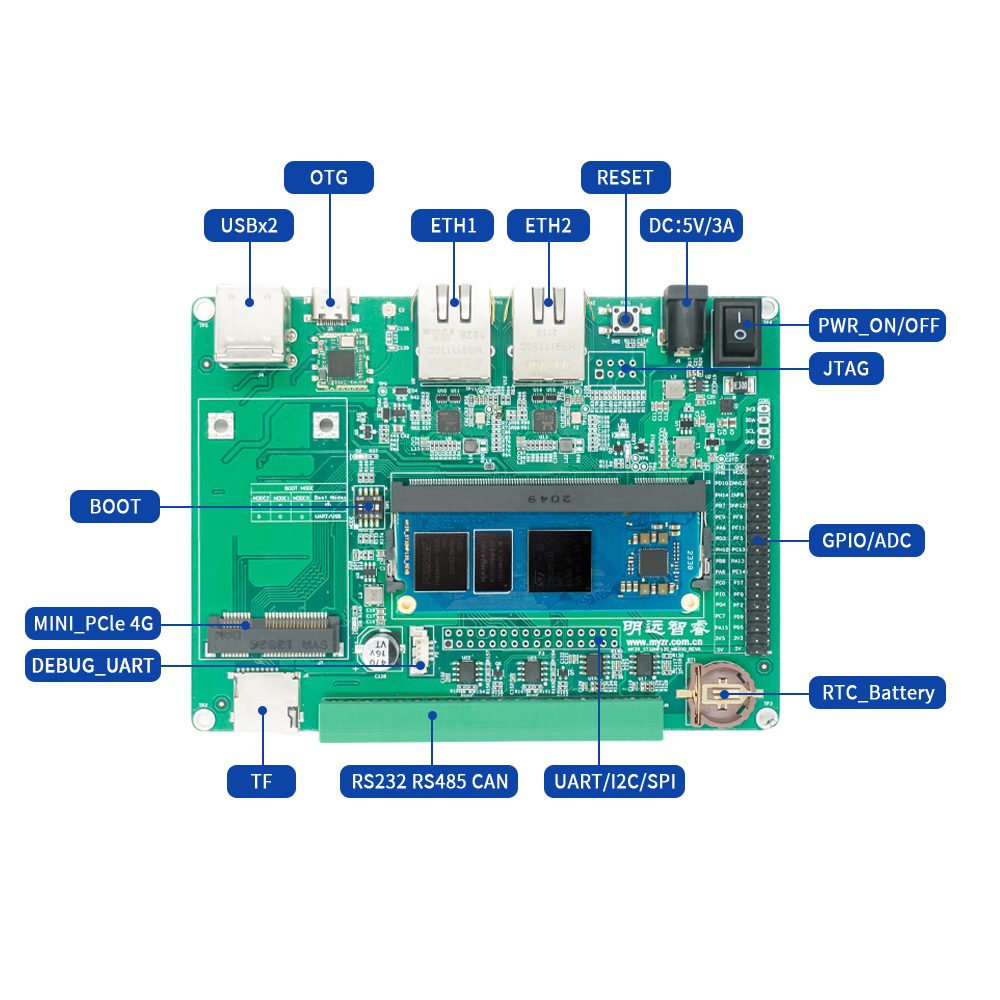

接口概览

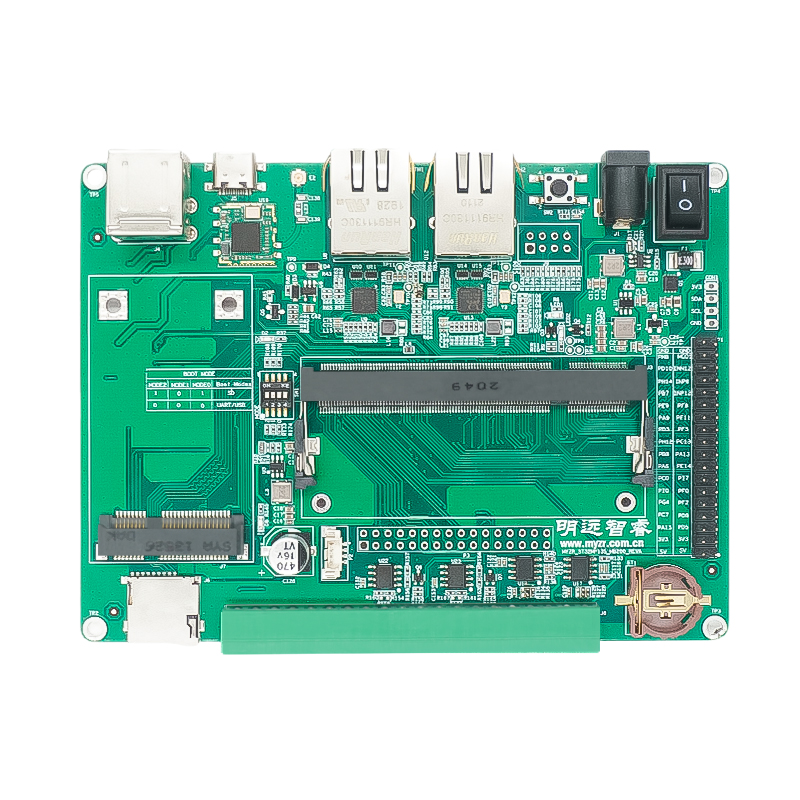

正面图

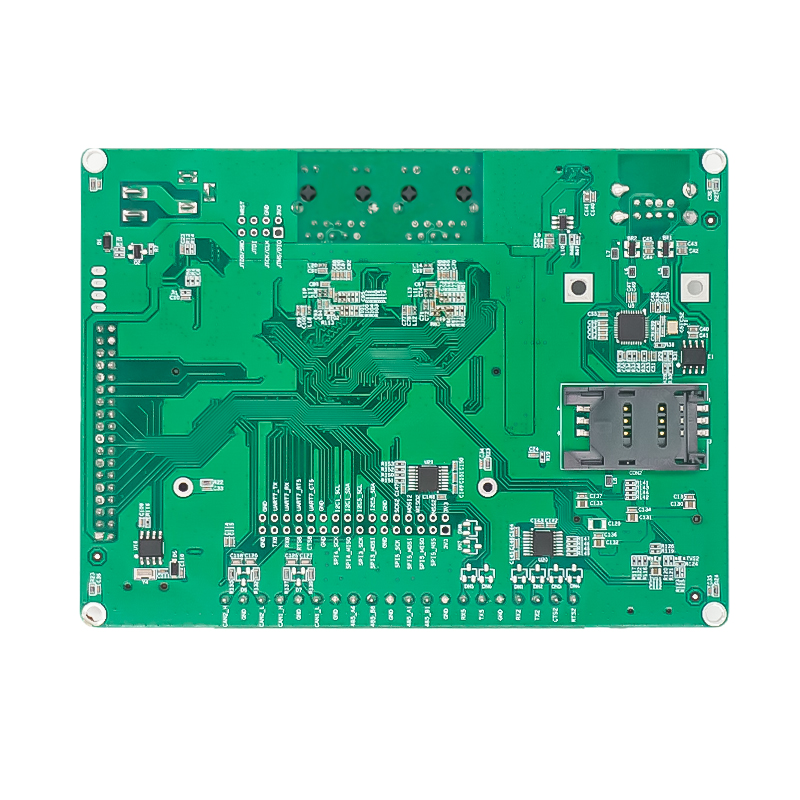

反面图
正面标识图
接口功能

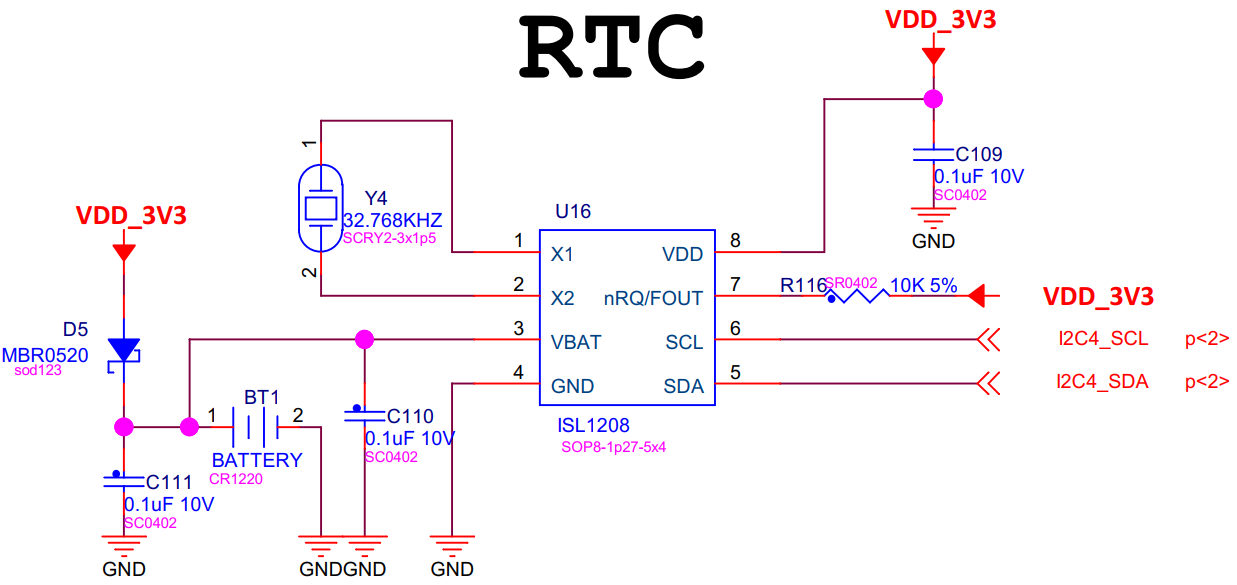

RTC
丝印:U25 接口属性：I2C通信的实时时钟

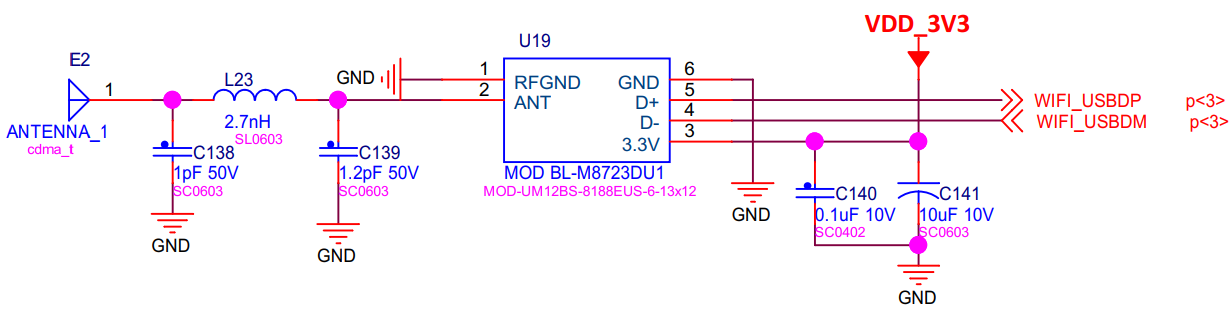

WIFI
丝印:U21 模块型号：UM12BS

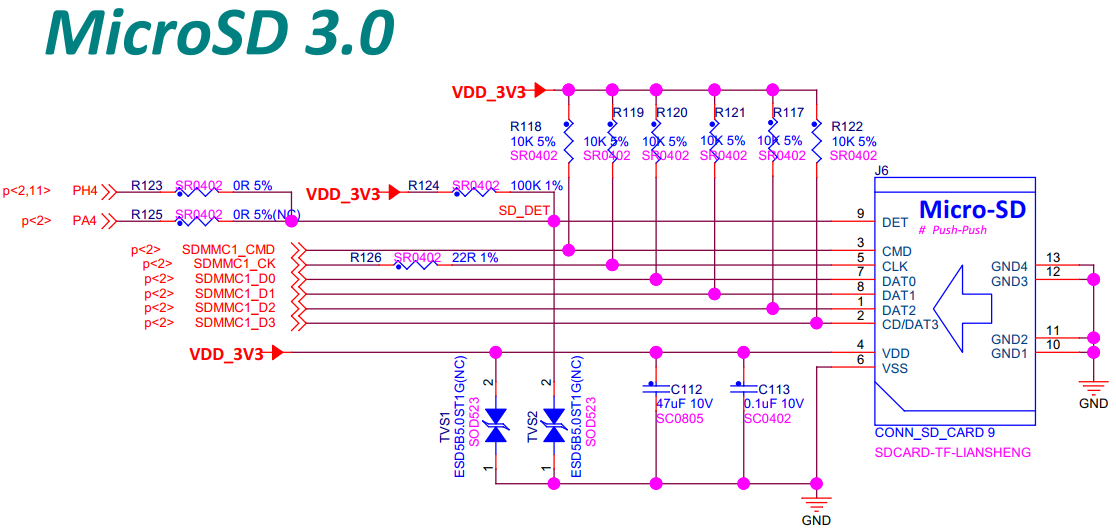

SD
丝印:J10 接口属性：标准SD卡座

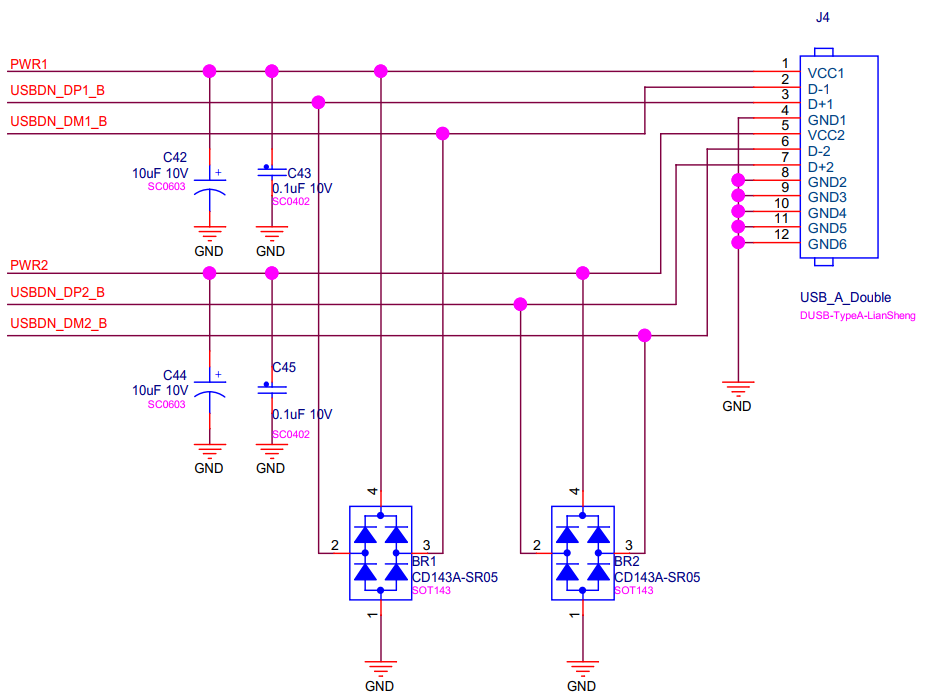

USB
丝印:J3

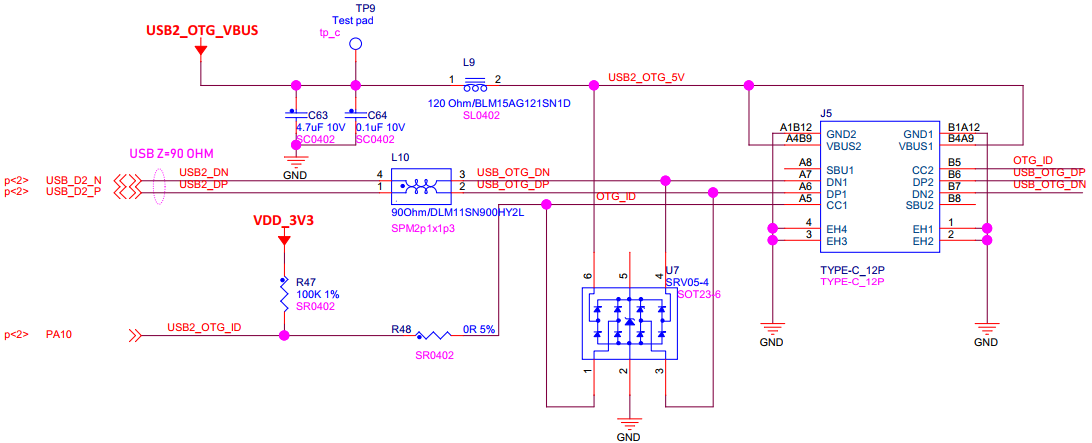

OTG
丝印:J5

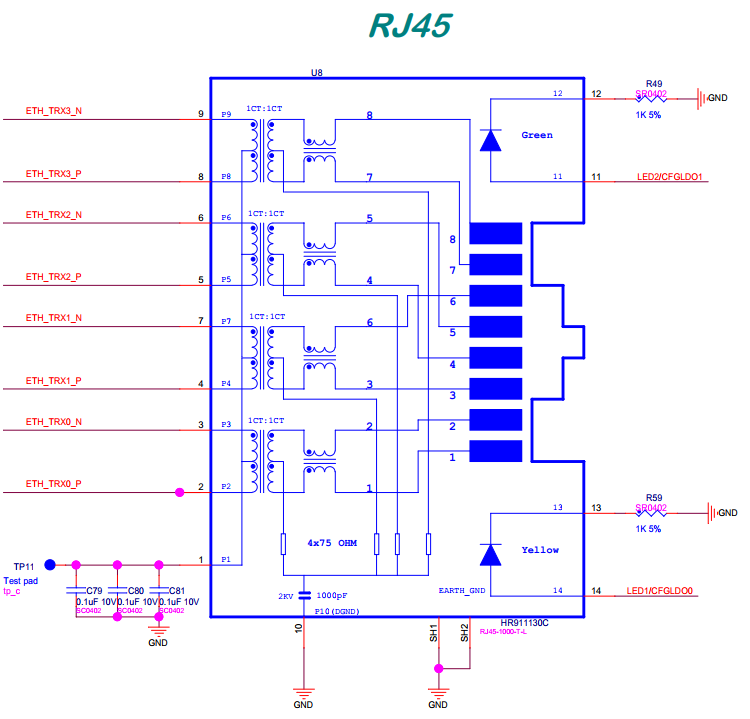

Ethernet
丝印：U8,U12

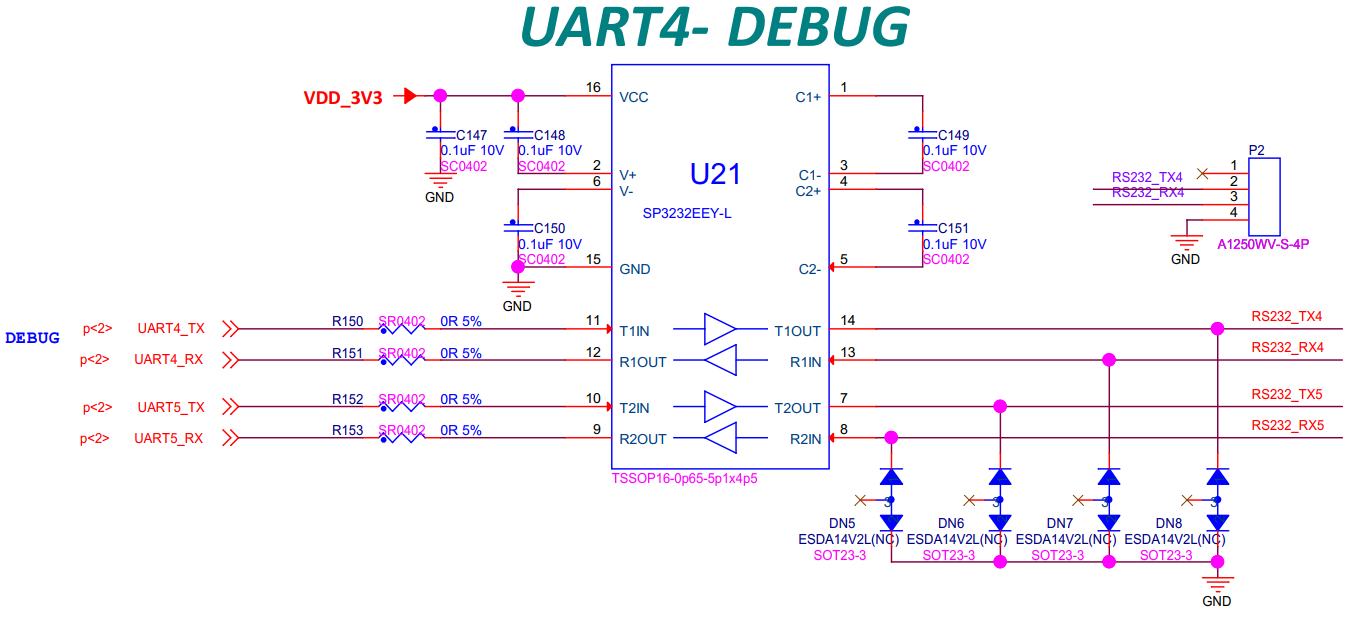

调试串口
丝印：P2

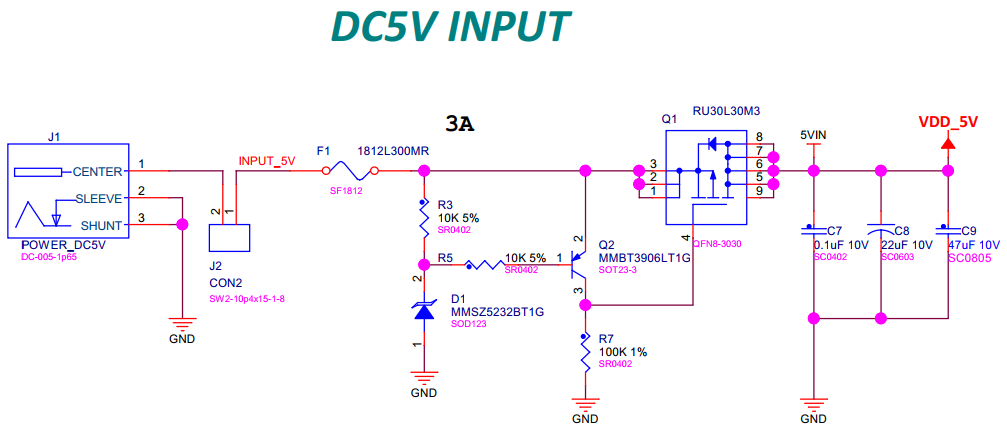

主电源开关
丝印：J1

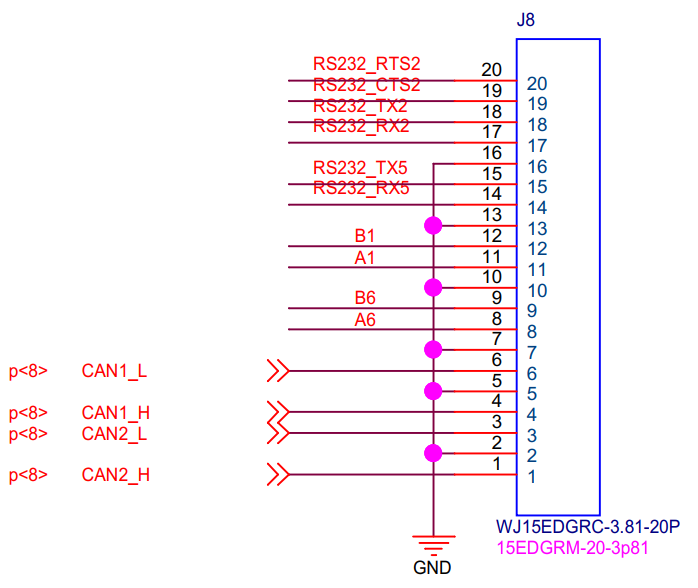

RS232,RS485和CAN
丝印：J8

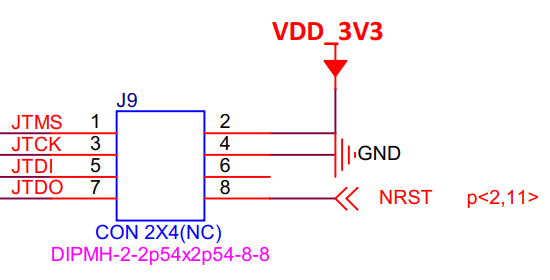

JTAG
丝印：J9

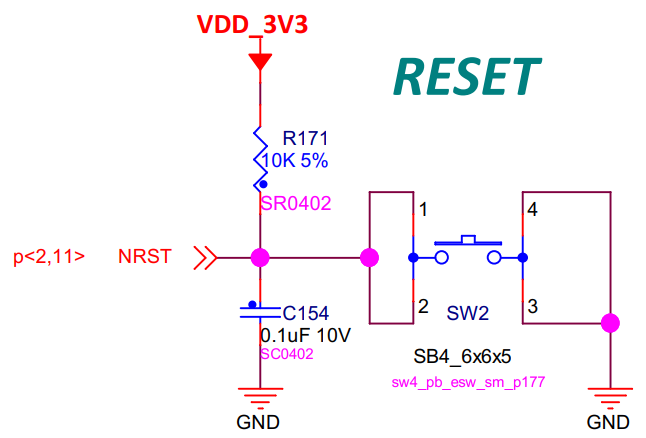

RESET
丝印：SW1和SW2

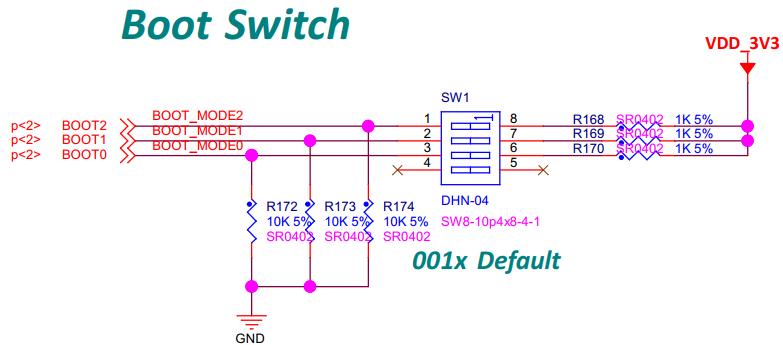

BOOT
丝印：SW1

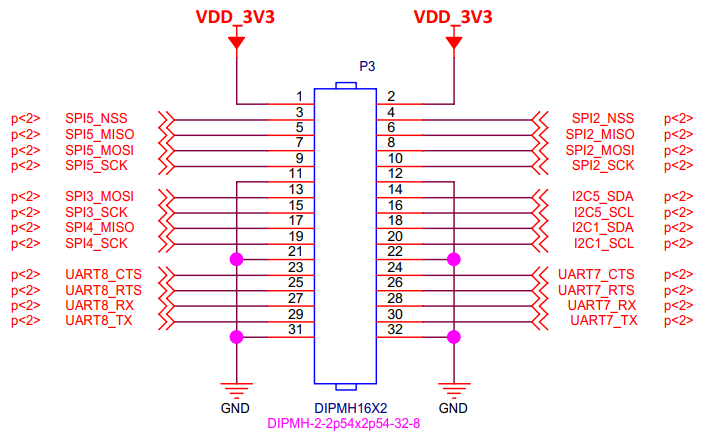

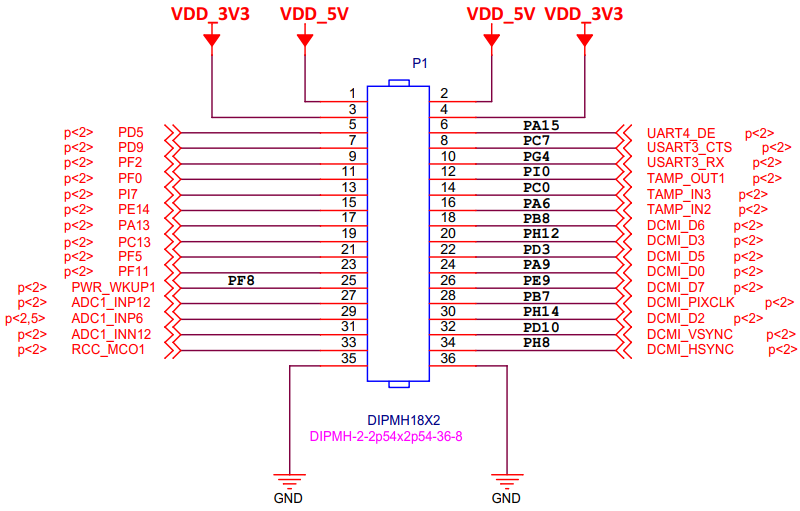

扩展IO接口
丝印：P1,P3
引脚 |
信号 |
引脚 |
信号 |
|---|---|---|---|
P1:1 |
VDD_5V |
P1:2 |
VDD_5V |
P1:3 |
VDD_3V3 |
P1:4 |
VDD_3V3 |
P1:5 |
PD5 |
P1:6 |
PA15 |
P1:7 |
PD9 |
P1:8 |
PC7 |
P1:9 |
PF2 |
P1:10 |
PG4 |
P1:11 |
PF0 |
P1:12 |
PI0 |
P1:13 |
PI7 |
P1:14 |
PC0 |
P1:15 |
PE14 |
P1:16 |
PA6 |
P1:17 |
PA13 |
P1:18 |
PB8 |
P1:19 |
PC13 |
P1:20 |
PH12 |
P1:21 |
PF5 |
P1:22 |
PD3 |
P1:23 |
PF11 |
P1:24 |
PA9 |
P1:25 |
PF8 |
P1:26 |
PE9 |
P1:27 |
ADC1_INP12 |
P1:28 |
PB7 |
P1:29 |
ADC1_INP6 |
P1:30 |
PH14 |
P1:31 |
ADC1_INN12 |
P1:32 |
PD10 |
P1:33 |
RCC_MCO1 |
P1:34 |
PH8 |
P1:35 |
GND |
P1:36 |
GND |
P3:1 |
VDD_3V3 |
P3:2 |
VDD_3V3 |
P3:3 |
SPI5_NSS |
P3:4 |
SPI2_NSS |
P3:5 |
SPI5_MISO |
P3:6 |
SPI2_MISO |
P3:7 |
SPI5_MOSI |
P3:8 |
SPI2_MOSI |
P3:9 |
SPI5_SCK |
P3:10 |
SPI2_SCK |
P3:11 |
GND |
P3:12 |
GND |
P3:13 |
SPI3_MOSI |
P3:14 |
I2C5_SDA |
P3:15 |
SPI3_SCK |
P3:16 |
I2C5_SCL |
P3:17 |
SPI4_MISO |
P3:18 |
I2C1_SDA |
P3:19 |
SPI4_SCK |
P3:20 |
I2C1_SCL |
P3:21 |
GND |
P3:22 |
GND |
P3:23 |
UART8_CTS |
P3:24 |
UART7_CTS |
P3:25 |
UART8_RTS |
P3:26 |
UART7_RTS |
P3:27 |
UART8_RX |
P3:28 |
UART7_RX |
P3:29 |
UART8_TX |
P3:30 |
UART7_TX |
P3:31 |
GND |
P3:32 |
GND |
--------------------------------------------------------------------------------
