核心板硬件手册
视图

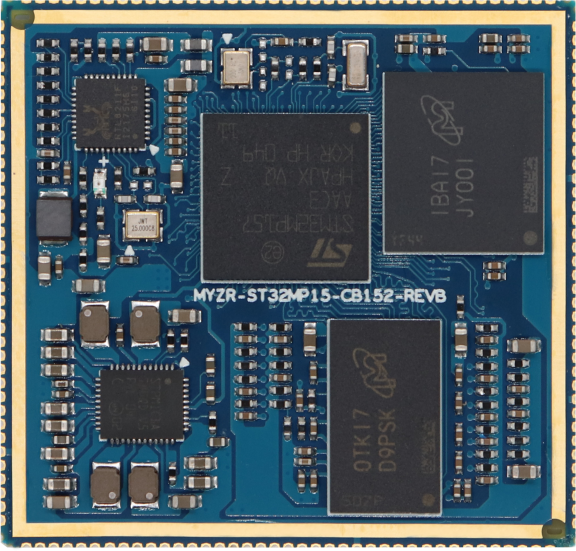

正面

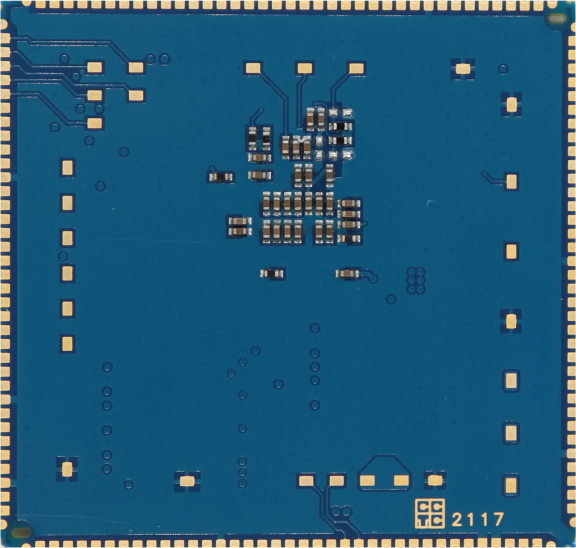

背面

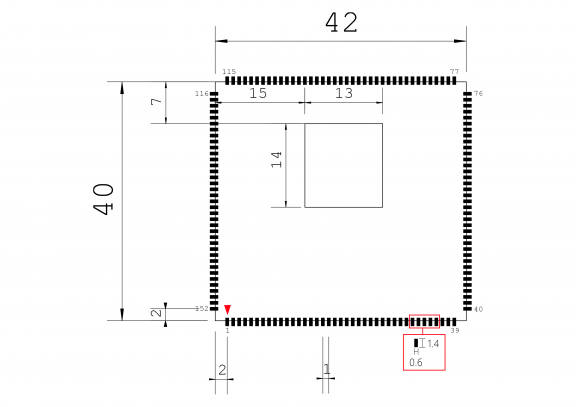

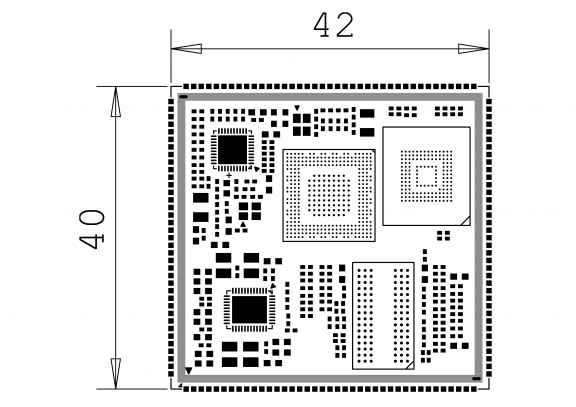

尺寸
参数
硬件配置
CPU |
双核 Cortex-A7 |
主频 650Mhz |
内存 |
单通道 16bit DDR3 |
128M/256M/512M 可选 |
存储 |
eMMC |
4GB/8GB |
供电电源
温度范围
工作温度
商业级：
0°C ~ 70°C
工业级：
-40°C ~ 85°C
存储温度
-60°C ~ 125°C
操作系统支持
Linux
硬件默认接口
接口规格 |
最大可配置接口数 |
描述 |
|
通讯接口 |
Ethernet |
1 |
10/100/1000M |
USB |
2 |
1 × USB 2.0 high-speed Host + 1 × USB 2.0 high-speed OTG |
|
UART |
8 |
4 × UART + 4 × USART (12.5 Mbit/s, ISO7816 interface, LIN, IrDA, SPI slave) |
|
CAN |
2 |
2 × CAN controllers supporting CAN FD protocol, out of which one supports timetriggered CAN (TTCAN)(Only STM32MP153/157) |
|
I2C |
6 |
6 × I2C FM+ (1 Mbit/s, SMBus/PMBus) |
|
SPI |
6 |
6 × SPI (50 Mbit/s, including 3 with full duplex I2S audio class accuracy via internal audio PLL or external clock) |
|
ADC |
2 |
2 × ADCs with 16-bit max. resolution (12 bits up to 4.5 Msps, 14 bits up to 4 Msps, 16 bits up to 3.6 Msps) |
|
DAC |
2 |
2 × 12-bit D/A converters (1 MHz) |
|
temperature sensor |
1 |
||
DFSDM |
1 |
1 × digital filters for sigma delta modulator (DFSDM) with 8 channels/6 filters |
|
Timer |
29 |
Up to 29 timers and 3 watchdogs |
|
外部存储接口 |
SDMMC |
2 |
up to 8-bit |
多媒体 |
3D GPU |
Vivante - OpenGL ES 2.0 Up to 26 Mtriangle/s, 133 Mpixel/s(Only STM32MP157) |
|
LCD |
1 |
up to 24-bit // RGB888；up to WXGA (1366 × 768) @60 fps |
|
Two layers with programmable colour LUT |
|||
HDMI |
1 |
HDMI-CEC interface，Multiplexing LCD interface |
|
MIPI_DSI |
1 |
2 data lanes up to 1 GHz each(Only STM32MP157) |
|
CSI（DVP接口） |
1 |
8- to 14-bit camera interface up to 140 Mbyte/s |
|
SAI |
4 |
4 × SAI (stereo audio: I2S, PDM, SPDIF Tx) |
|
SPDIF Rx |
4 |
SPDIF Rx with 4 inputs |
|
Hardware acceleration |
HASH (MD5, SHA-1, SHA224, SHA256),HMAC |
||
2 × true random number generator(3 oscillators each) |
|||
2 × CRC calculation unit |
|||
Security/safety |
TrustZone peripherals, active tamper |
||
Cortex-M4 resources isolation |
|||
管脚定义&详细功能说明
Pin NO. |
Pin Name |
CPU Ball Name |
复用功能 |
描述 |
1 |
5VIN_0 |
– |
– |
5V 电源输入 |
2 |
5VIN_1 |
– |
– |
5V 电源输入 |
3 |
5VIN_2 |
– |
– |
5V 电源输入 |
4 |
3V3 |
– |
– |
3.3V 电源输出，最大输出 50mA |
5 |
GND_0 |
– |
– |
地 |
6 |
GND_1 |
– |
– |
地 |
7 |
PH6 |
Y11 |
TIM12_CH1 |
3.3V |
I2C2_SMBA |
||||
SPI5_SCK |
||||
ETH1_GMII_RXD2/ETH1_MII_RXD2/ETH1_RGMII_RXD2 |
||||
MDIOS_MDIO |
||||
DCMI_D8 |
||||
EVENTOUT |
||||
8 |
PG9 |
Y13 |
DBTRGO |
3.3V |
USART6_RX |
||||
SPDIFRX_IN4 |
||||
QUADSPI_BK2_IO2 |
||||
SAI2_FS_B |
||||
FMC_NE2/FMC_NCE |
||||
DCMI_VSYNC |
||||
LCD_R1 |
||||
EVENTOUT |
||||
9 |
PB6 |
Y14 |
TIM16_CH1N |
3.3V |
TIM4_CH1 |
||||
I2C1_SCL |
||||
CEC |
||||
I2C4_SCL |
||||
USART1_TX |
||||
FDCAN2_TX |
||||
QUADSPI_BK1_NCS |
||||
DFSDM1_DATIN5 |
||||
UART5_TX |
||||
DCMI_D5 |
||||
EVENTOUT |
||||
10 |
PF11 |
Y10 |
SPI5_MOSI |
3.3V |
SAI2_SD_B |
||||
DCMI_D12 |
||||
LCD_G5 |
||||
EVENTOUT |
||||
11 |
PA10 |
Y17 |
TIM1_CH3 |
3.3V |
SPI3_NSS/I2S3_WS |
||||
USART1_RX |
||||
MDIOS_MDIO |
||||
SAI4_FS_B |
||||
DCMI_D1 |
||||
LCD_B1 |
||||
EVENTOUT |
||||
12 |
PE10 |
Y15 |
TIM1_CH2N |
3.3V |
DFSDM1_DATIN4 |
||||
UART7_CTS |
||||
QUADSPI_BK2_IO3 |
||||
FMC_AD7/FMC_D7 |
||||
EVENTOUT |
||||
13 |
PF10 |
Y12 |
TIM16_BKIN |
3.3V |
SAI1_D3 |
||||
SAI4_D4 |
||||
SAI1_D4 |
||||
QUADSPI_CLK |
||||
SAI4_D3 |
||||
DCMI_D11 |
||||
LCD_DE |
||||
EVENTOUT |
||||
14 |
PMIC_NPONKEY |
– |
– |
用户电源开启键（内部上拉时为低电平有效） |
15 |
PA11 |
AA18 |
TIM1_CH4 |
3.3V |
I2C6_SCL |
||||
I2C5_SCL |
||||
SPI2_NSS/I2S2_WS |
||||
UART4_RX |
||||
USART1_CTS/USART1_NSS |
||||
FDCAN1_RX |
||||
LCD_R4 |
||||
EVENTOUT |
||||
16 |
PA12 |
AB19 |
TIM1_ETR |
3.3V |
I2C6_SDA |
||||
I2C5_SDA |
||||
UART4_TX |
||||
USART1_RTS/USART1_DE |
||||
SAI2_FS_B |
||||
FDCAN1_TX |
||||
LCD_R5 |
||||
EVENTOUT |
||||
17 |
PB2 |
Y16 |
TRACED4 |
3.3V |
RTC_OUT2 |
||||
SAI1_D1 |
||||
DFSDM1_CKIN1 |
||||
USART1_RX |
||||
I2S_CKIN |
||||
SAI1_SD_A |
||||
SPI3_MOSI/I2S3_SDO |
||||
UART4_RX |
||||
QUADSPI_CLK |
||||
EVENTOUT |
||||
18 |
NRST |
M3 |
– |
复位管脚，低电平有效 |
19 |
USB_DM2 |
AB16 |
– |
– |
20 |
USB_DP2 |
AC16 |
– |
– |
21 |
USB_DM1 |
AB17 |
– |
– |
22 |
USB_DP1 |
AC17 |
– |
– |
23 |
PB13 |
AA10 |
TIM1_CH1N |
3.3V |
DFSDM1_CKOUT |
||||
LPTIM2_OUT |
||||
SPI2_SCK/I2S2_CK |
||||
DFSDM1_CKIN1 |
||||
USART3_CTS/USART3_NSS |
||||
FDCAN2_TX |
||||
ETH1_GMII_TXD1/ETH1_MII_TXD1/ETH1_RGMII_TXD1/ETH1_RMII_TXD1 |
||||
UART5_TX |
||||
EVENTOUT |
||||
24 |
PB5 |
Y8 |
ETH_CLK |
3.3V |
TIM17_BKIN |
||||
TIM3_CH2 |
||||
SAI4_D1 |
||||
I2C1_SMBA |
||||
SPI1_MOSI/I2S1_SDO |
||||
I2C4_SMBA |
||||
SPI3_MOSI/I2S3_SDO |
||||
SPI6_MOSI |
||||
FDCAN2_RX |
||||
SAI4_SD_A |
||||
ETH1_PPS_OUT |
||||
UART5_RX |
||||
DCMI_D10 |
||||
LCD_G7 |
||||
EVENTOUT |
||||
25 |
GND_2 |
– |
– |
地 |
26 |
JTMS-SWDIO |
C20 |
– |
– |
27 |
JTCK-SWCLK |
B20 |
– |
– |
28 |
NJTRST |
B19 |
– |
– |
29 |
JTDI |
A20 |
– |
– |
30 |
JTDO-TRACESWO |
A19 |
– |
– |
31 |
PE4 |
D19 |
TRACED1 |
3.3V |
SAI1_D2 |
||||
DFSDM1_DATIN3 |
||||
TIM15_CH1N |
||||
SPI4_NSS |
||||
SAI1_FS_A |
||||
SDMMC2_CKIN |
||||
SDMMC1_CKIN |
||||
SDMMC2_D4 |
||||
SDMMC1_D4 |
||||
FMC_A20 |
||||
DCMI_D4 |
||||
LCD_B0 |
||||
EVENTOUT |
||||
32 |
PA15 |
C19 |
DBTRGI |
3.3V |
TIM2_CH1/TIM2_ETR |
||||
SAI4_D2 |
||||
SDMMC1_CDIR |
||||
CEC |
||||
SPI1_NSS/I2S1_WS |
||||
SPI3_NSS/I2S3_WS |
||||
SPI6_NSS |
||||
UART4_RTS/UART4_DE |
||||
SDMMC2_D5 |
||||
SDMMC2_CDIR |
||||
SDMMC1_D5 |
||||
SAI4_FS_A |
||||
UART7_TX |
||||
LCD_R1 |
||||
EVENTOUT |
||||
33 |
PD3 |
D14 |
HDP5 |
3.3V |
DFSDM1_CKOUT |
||||
SPI2_SCK/I2S2_CK |
||||
DFSDM1_DATIN0 |
||||
USART2_CTS/USART2_NSS |
||||
SDMMC1_D123DIR |
||||
SDMMC2_D7 |
||||
SDMMC2_D123DIR |
||||
SDMMC1_D7 |
||||
FMC_CLK |
||||
DCMI_D5 |
||||
LCD_G7 |
||||
EVENTOUT |
||||
34 |
PA3 |
U2 |
TIM2_CH4 |
3.3V |
TIM5_CH4 |
||||
LPTIM5_OUT |
||||
TIM15_CH2 |
||||
USART2_RX |
||||
LCD_B2 |
||||
ETH1_GMII_COL/ETH1_MII_COL |
||||
LCD_B5 |
||||
EVENTOUT |
||||
35 |
PD4 |
B6 |
SAI3_FS_A |
3.3V |
USART2_RTS/USART2_DE |
||||
SDMMC3_D1 |
||||
DFSDM1_CKIN0 |
||||
FMC_NOE |
||||
EVENTOUT |
||||
36 |
PF5 |
D7 |
USART2_TX |
3.3V |
SDMMC3_D2 |
||||
FMC_A5 |
||||
EVENTOUT |
||||
37 |
PC8 |
D18 |
TRACED0 |
3.3V |
TIM3_CH3 |
||||
TIM8_CH3 |
||||
UART4_TX |
||||
USART6_CK |
||||
UART5_RTS/UART5_DE |
||||
SDMMC1_D0 |
||||
DCMI_D2 |
||||
EVENTOUT |
||||
38 |
PC9 |
D17 |
TRACED1 |
3.3V |
TIM3_CH4 |
||||
TIM8_CH4 |
||||
I2C3_SDA |
||||
I2S_CKIN |
||||
UART5_CTS |
||||
QUADSPI_BK1_IO0 |
||||
SDMMC1_D1 |
||||
DCMI_D3 |
||||
LCD_B2 |
||||
EVENTOUT |
||||
39 |
PC10 |
D15 |
TRACED2 |
3.3V |
DFSDM1_CKIN5 |
||||
SPI3_SCK/I2S3_CK |
||||
USART3_TX |
||||
UART4_TX |
||||
QUADSPI_BK1_IO1 |
||||
SAI4_MCLK_B |
||||
SDMMC1_D2 |
||||
DCMI_D8 |
||||
LCD_R2 |
||||
EVENTOUT |
||||
40 |
PC11 |
D16 |
TRACED3 |
3.3V |
DFSDM1_DATIN5 |
||||
SPI3_MISO/I2S3_SDI |
||||
USART3_RX |
||||
UART4_RX |
||||
QUADSPI_BK2_NCS |
||||
SAI4_SCK_B |
||||
SDMMC1_D3 |
||||
DCMI_D4 |
||||
EVENTOUT |
||||
41 |
PD2 |
D12 |
TIM3_ETR |
3.3V |
I2C5_SMBA |
||||
UART4_RX |
||||
UART5_RX |
||||
SDMMC1_CMD |
||||
DCMI_D11 |
||||
EVENTOUT |
||||
42 |
PC12 |
D13 |
TRACECLK |
3.3V |
MCO2 |
||||
SAI4_D3 |
||||
SPI3_MOSI/I2S3_SDO |
||||
USART3_CK |
||||
UART5_TX |
||||
SAI4_SD_B |
||||
SDMMC1_CK |
||||
DCMI_D9 |
||||
EVENTOUT |
||||
43 |
GND_3 |
– |
– |
地 |
44 |
PF2 |
A14 |
I2C2_SMBA |
3.3V |
SDMMC2_D0DIR |
||||
SDMMC3_D0DIR |
||||
SDMMC1_D0DIR |
||||
FMC_A2 |
||||
EVENTOUT |
||||
45 |
PE0 |
D6 |
LPTIM1_ETR |
3.3V |
TIM4_ETR |
||||
LPTIM2_ETR |
||||
SPI3_SCK/I2S3_CK |
||||
SAI4_MCLK_B |
||||
UART8_RX |
||||
SAI2_MCLK_A |
||||
FMC_NBL0 |
||||
DCMI_D2 |
||||
EVENTOUT |
||||
46 |
PE1 |
C8 |
LPTIM1_IN2 |
3.3V |
I2S2_MCK |
||||
SAI3_SD_B |
||||
UART8_TX |
||||
FMC_NBL1 |
||||
DCMI_D3 |
||||
EVENTOUT |
||||
47 |
PD1 |
B9 |
I2C6_SCL |
3.3V |
DFSDM1_DATIN6 |
||||
I2C5_SCL |
||||
SAI3_SD_A |
||||
UART4_TX |
||||
FDCAN1_TX |
||||
SDMMC3_D0 |
||||
DFSDM1_CKIN7 |
||||
FMC_AD3/FMC_D3 |
||||
EVENTOUT |
||||
48 |
PD0 |
B8 |
I2C6_SDA |
3.3V |
DFSDM1_CKIN6 |
||||
I2C5_SDA |
||||
SAI3_SCK_A |
||||
UART4_RX |
||||
FDCAN1_RX |
||||
SDMMC3_CMD |
||||
DFSDM1_DATIN7 |
||||
FMC_AD2/FMC_D2 |
||||
EVENTOUT |
||||
49 |
GND_4 |
– |
– |
地 |
50 |
PD7 |
D10 |
TRACED6 |
3.3V |
DFSDM1_DATIN4 |
||||
I2C2_SCL |
||||
DFSDM1_CKIN1 |
||||
USART2_CK |
||||
SPDIFRX_IN1 |
||||
SDMMC3_D3 |
||||
FMC_NE1 |
||||
EVENTOUT |
||||
51 |
PF4 |
D9 |
USART2_RX |
3.3V |
SDMMC3_D1 |
||||
SDMMC3_D123DIR |
||||
FMC_A4 |
||||
EVENTOUT |
||||
52 |
PD5 |
A7 |
USART2_TX |
3.3V |
SDMMC3_D2 |
||||
FMC_NWE |
||||
EVENTOUT |
||||
53 |
PF0 |
D8 |
I2C2_SDA |
3.3V |
SDMMC3_D0 |
||||
SDMMC3_CKIN |
||||
FMC_A0 |
||||
EVENTOUT |
||||
54 |
PG15 |
B7 |
TRACED7 |
3.3V |
SAI1_D2 |
||||
I2C2_SDA |
||||
SAI1_FS_A |
||||
USART6_CTS/USART6_NSS |
||||
SDMMC3_CK |
||||
DCMI_D13 |
||||
EVENTOUT |
||||
55 |
PF1 |
A5 |
I2C2_SCL |
3.3V |
SDMMC3_CMD |
||||
SDMMC3_CDIR |
||||
FMC_A1 |
||||
EVENTOUT |
||||
56 |
PB7 |
D11 |
TIM17_CH1N |
3.3V |
TIM4_CH2 |
||||
I2C1_SDA |
||||
I2C4_SDA |
||||
USART1_RX |
||||
SDMMC2_D1 |
||||
DFSDM1_CKIN5 |
||||
FMC_NL |
||||
DCMI_VSYNC |
||||
EVENTOUT |
||||
57 |
PH11 |
C4 |
TIM5_CH2 |
3.3V |
I2C4_SCL |
||||
I2C1_SCL |
||||
DCMI_D2 |
||||
LCD_R5 |
||||
EVENTOUT |
||||
58 |
PZ3 |
G4 |
I2C6_SDA |
3.3V |
I2C2_SDA |
||||
I2C5_SDA |
||||
SPI1_NSS/I2S1_WS |
||||
I2C4_SDA |
||||
USART1_CTS/USART1_NSS |
||||
SPI6_NSS |
||||
EVENTOUT |
||||
59 |
PZ0 |
G3 |
I2C6_SCL |
3.3V |
I2C2_SCL |
||||
SPI1_SCK/I2S1_CK |
||||
USART1_CK |
||||
SPI6_SCK |
||||
EVENTOUT |
||||
60 |
PH5 |
A2 |
I2C2_SDA |
3.3V |
SPI5_NSS |
||||
SAI4_SD_B |
||||
EVENTOUT |
||||
61 |
PH14 |
C3 |
TIM8_CH2N |
3.3V |
UART4_RX |
||||
FDCAN1_RX |
||||
DCMI_D4 |
||||
LCD_G3 |
||||
EVENTOUT |
||||
62 |
PI0 |
C1 |
TIM5_CH4 |
3.3V |
SPI2_NSS/I2S2_WS |
||||
DCMI_D13 |
||||
LCD_G5 |
||||
EVENTOUT |
||||
63 |
PI1 |
E3 |
TIM8_BKIN2 |
3.3V |
SPI2_SCK/I2S2_CK |
||||
DCMI_D8 |
||||
LCD_G6 |
||||
EVENTOUT |
||||
64 |
PI3 |
E1 |
TIM8_ETR |
3.3V |
SPI2_MOSI/I2S2_SDO |
||||
DCMI_D10 |
||||
EVENTOUT |
||||
65 |
GND_5 |
– |
– |
地 |
66 |
PI8 |
L4 |
EVENTOUT |
3.3V |
67 |
PD8 |
K3 |
DFSDM1_CKIN3 |
3.3V |
SAI3_SCK_B |
||||
USART3_TX |
||||
SPDIFRX_IN2 |
||||
FMC_AD13/FMC_D13 |
||||
LCD_B7 |
||||
EVENTOUT |
||||
68 |
PZ6 |
H1 |
I2C6_SCL |
3.3V |
I2C2_SCL |
||||
USART1_CK |
||||
I2S1_MCK |
||||
I2C4_SMBA |
||||
USART1_RX |
||||
EVENTOUT |
||||
69 |
PZ7 |
J3 |
I2C6_SDA |
3.3V |
I2C2_SDA |
||||
USART1_TX |
||||
EVENTOUT |
||||
70 |
PD14 |
L3 |
TIM4_CH3 |
3.3V |
SAI3_MCLK_B |
||||
UART8_CTS |
||||
FMC_AD0/FMC_D0 |
||||
EVENTOUT |
||||
71 |
BOOT1 |
N4 |
– |
– |
72 |
BOOT2 |
M2 |
– |
– |
73 |
BOOT0 |
N1 |
– |
– |
74 |
PA13 |
N2 |
DBTRGO |
3.3V |
DBTRGI |
||||
MCO1 |
||||
UART4_TX |
||||
EVENTOUT |
||||
75 |
PA14 |
T2 |
DBTRGO |
3.3V |
DBTRGI |
||||
MCO2 |
||||
EVENTOUT |
||||
76 |
PF3 |
U1 |
ETH1_GMII_TX_ER |
3.3V |
FMC_A3 |
||||
EVENTOUT |
||||
77 |
GND_6 |
– |
– |
地 |
78 |
PE5 |
C11 |
TRACED3 |
3.3V |
SAI1_CK2 |
||||
DFSDM1_CKIN3 |
||||
TIM15_CH1 |
||||
SPI4_MISO |
||||
SAI1_SCK_A |
||||
SDMMC2_D0DIR |
||||
SDMMC1_D0DIR |
||||
SDMMC2_D6 |
||||
SDMMC1_D6 |
||||
FMC_A21 |
||||
DCMI_D6 |
||||
LCD_G0 |
||||
EVENTOUT |
||||
79 |
PA9 |
A8 |
TIM1_CH2 |
3.3V |
I2C3_SMBA |
||||
SPI2_SCK/I2S2_CK |
||||
USART1_TX |
||||
SDMMC2_CDIR |
||||
SDMMC2_D5 |
||||
DCMI_D0 |
||||
LCD_R5 |
||||
EVENTOUT |
||||
80 |
PE12 |
B4 |
TIM1_CH3N |
3.3V |
DFSDM1_DATIN5 |
||||
SPI4_SCK |
||||
SDMMC1_D0DIR |
||||
SAI2_SCK_B |
||||
FMC_AD9/FMC_D9 |
||||
LCD_B4 |
||||
EVENTOUT |
||||
81 |
PH4 |
B3 |
I2C2_SCL |
3.3V |
LCD_G5 |
||||
LCD_G4 |
||||
EVENTOUT |
||||
82 |
PH12 |
B2 |
HDP2 |
3.3V |
TIM5_CH3 |
||||
I2C4_SDA |
||||
I2C1_SDA |
||||
DCMI_D3 |
||||
LCD_R6 |
||||
EVENTOUT |
||||
83 |
PE14 |
C6 |
TIM1_CH4 |
3.3V |
SPI4_MOSI |
||||
UART8_RTS/UART8_DE |
||||
SAI2_MCLK_B |
||||
SDMMC1_D123DIR |
||||
FMC_AD11/FMC_D11 |
||||
LCD_G0 |
||||
LCD_CLK |
||||
EVENTOUT |
||||
84 |
PH15 |
B1 |
TIM8_CH3N |
3.3V |
DCMI_D11 |
||||
LCD_G4 |
||||
EVENTOUT |
||||
85 |
PH13 |
D1 |
TIM8_CH1N |
3.3V |
UART4_TX |
||||
FDCAN1_TX |
||||
LCD_G2 |
||||
EVENTOUT |
||||
86 |
PH10 |
C2 |
TIM5_CH1 |
3.3V |
I2C4_SMBA |
||||
I2C1_SMBA |
||||
DCMI_D1 |
||||
LCD_R4 |
||||
EVENTOUT |
||||
87 |
PD6 |
D2 |
TIM16_CH1N |
3.3V |
SAI1_D1 |
||||
DFSDM1_CKIN4 |
||||
DFSDM1_DATIN1 |
||||
SPI3_MOSI/I2S3_SDO |
||||
SAI1_SD_A |
||||
USART2_RX |
||||
FMC_NWAIT |
||||
DCMI_D10 |
||||
LCD_B2 |
||||
EVENTOUT |
||||
88 |
PE13 |
A3 |
HDP2 |
3.3V |
TIM1_CH3 |
||||
DFSDM1_CKIN5 |
||||
SPI4_MISO |
||||
SAI2_FS_B |
||||
FMC_AD10/FMC_D10 |
||||
DCMI_D6 |
||||
LCD_DE |
||||
EVENTOUT |
||||
89 |
PD10 |
B5 |
RTC_REFIN |
3.3V |
TIM16_BKIN |
||||
DFSDM1_CKOUT |
||||
I2C5_SMBA |
||||
SPI3_MISO/I2S3_SDI |
||||
SAI3_FS_B |
||||
USART3_CK |
||||
FMC_AD15/FMC_D15 |
||||
LCD_B3 |
||||
EVENTOUT |
||||
90 |
PE11 |
A4 |
TIM1_CH2 |
3.3V |
DFSDM1_CKIN4 |
||||
SPI4_NSS |
||||
USART6_CK |
||||
SAI2_SD_B |
||||
FMC_AD8/FMC_D8 |
||||
DCMI_D4 |
||||
LCD_G3 |
||||
EVENTOUT |
||||
91 |
PE6 |
C10 |
TRACED2 |
3.3V |
TIM1_BKIN2 |
||||
SAI1_D1 |
||||
TIM15_CH2 |
||||
SPI4_MOSI |
||||
SAI1_SD_A |
||||
SDMMC2_D0 |
||||
SDMMC1_D2 |
||||
SAI2_MCLK_B |
||||
FMC_A22 |
||||
DCMI_D7 |
||||
LCD_G1 |
||||
EVENTOUT |
||||
92 |
PH8 |
D5 |
TIM5_ETR |
3.3V |
I2C3_SDA |
||||
DCMI_HSYNC |
||||
LCD_R2 |
||||
EVENTOUT |
||||
93 |
PH9 |
C5 |
TIM12_CH2 |
3.3V |
I2C3_SMBA |
||||
DCMI_D0 |
||||
LCD_R3 |
||||
EVENTOUT |
||||
94 |
PE15 |
D3 |
HDP3 |
3.3V |
TIM1_BKIN |
||||
TIM15_BKIN |
||||
USART2_CTS/USART2_NSS |
||||
UART8_CTS |
||||
FMC_NCE2 |
||||
FMC_AD12/FMC_D12 |
||||
LCD_R7 |
||||
EVENTOUT |
||||
95 |
PI7 |
F2 |
TIM8_CH3 |
3.3V |
SAI2_FS_A |
||||
DCMI_D7 |
||||
LCD_B7 |
||||
EVENTOUT |
||||
96 |
PI2 |
E2 |
TIM8_CH4 |
3.3V |
SPI2_MISO/I2S2_SDI |
||||
DCMI_D9 |
||||
LCD_G7 |
||||
EVENTOUT |
||||
97 |
PD15 |
J2 |
TIM4_CH4 |
3.3V |
SAI3_MCLK_A |
||||
UART8_CTS |
||||
FMC_AD1/FMC_D1 |
||||
LCD_R1 |
||||
EVENTOUT |
||||
98 |
PD9 |
K1 |
DFSDM1_DATIN3 |
3.3V |
SAI3_SD_B |
||||
USART3_RX |
||||
FMC_AD14/FMC_D14 |
||||
DCMI_HSYNC |
||||
LCD_B0 |
||||
EVENTOUT |
||||
99 |
PI5 |
F3 |
TIM8_CH1 |
3.3V |
SAI2_SCK_A |
||||
DCMI_VSYNC |
||||
LCD_B5 |
||||
EVENTOUT |
||||
100 |
PI9 |
H4 |
HDP1 |
3.3V |
UART4_RX |
||||
FDCAN1_RX |
||||
LCD_VSYNC |
||||
EVENTOUT |
||||
101 |
PI6 |
F4 |
TIM8_CH2 |
3.3V |
SAI2_SD_A |
||||
DCMI_D6 |
||||
LCD_B6 |
||||
EVENTOUT |
||||
102 |
PG12 |
K4 |
LPTIM1_IN1 |
3.3V |
SPI6_MISO |
||||
SAI4_CK2 |
||||
USART6_RTS/USART6_DE |
||||
SPDIFRX_IN2 |
||||
LCD_B4 |
||||
SAI4_SCK_A |
||||
ETH1_PHY_INTN |
||||
FMC_NE4 |
||||
LCD_B1 |
||||
EVENTOUT |
||||
103 |
PI10 |
T1 |
HDP0 |
3.3V |
USART3_CTS/USART3_NSS |
||||
ETH1_GMII_RX_ER/ETH1_MII_RX_ER |
||||
LCD_HSYNC |
||||
EVENTOUT |
||||
104 |
PI11 |
P4 |
MCO1 |
3.3V |
I2S_CKIN |
||||
LCD_G6 |
||||
EVENTOUT |
||||
105 |
PH2 |
AB4 |
LPTIM1_IN2 |
3.3V |
QUADSPI_BK2_IO0 |
||||
SAI2_SCK_B |
||||
ETH1_GMII_CRS/ETH1_MII_CRS |
||||
LCD_R0 |
||||
EVENTOUT |
||||
106 |
GND_7 |
– |
– |
地 |
107 |
PG3 |
T4 |
TRACED3 |
3.3V |
TIM8_BKIN2 |
||||
DFSDM1_CKIN1 |
||||
ETH1_GMII_TXD7 |
||||
FMC_A13 |
||||
EVENTOUT |
||||
108 |
ANA1 |
U4 |
– |
– |
109 |
ANA0 |
U3 |
– |
– |
110 |
PG1 |
W1 |
TRACED1 |
3.3V |
ETH1_GMII_TXD5 |
||||
FMC_A11 |
||||
EVENTOUT |
||||
111 |
PC3 |
W2 |
TRACECLK |
3.3V |
DFSDM1_DATIN1 |
||||
SPI2_MOSI/I2S2_SDO |
||||
ETH1_GMII_TX_CLK/ETH1_MII_TX_CLK |
||||
EVENTOUT |
||||
112 |
PG2 |
V2 |
TRACED2 |
3.3V |
MCO2 |
||||
TIM8_BKIN |
||||
ETH1_GMII_TXD6 |
||||
FMC_A12 |
||||
EVENTOUT |
||||
113 |
PH7 |
W4 |
I2C3_SCL |
3.3V |
SPI5_MISO |
||||
ETH1_GMII_RXD3/ETH1_MII_RXD3/ETH1_RGMII_RXD3 |
||||
MDIOS_MDC |
||||
DCMI_D9 |
||||
EVENTOUT |
||||
114 |
PH3 |
AA3 |
DFSDM1_CKIN4 |
3.3V |
QUADSPI_BK2_IO1 |
||||
SAI2_MCLK_B |
||||
ETH1_GMII_COL/ETH1_MII_COL |
||||
LCD_R1 |
||||
EVENTOUT |
||||
115 |
PF15 |
Y4 |
TRACED7 |
3.3V |
I2C4_SDA |
||||
I2C1_SDA |
||||
ETH1_GMII_RXD7 |
||||
FMC_A9 |
||||
EVENTOUT |
||||
116 |
PG11 |
Y7 |
TRACED11 |
3.3V |
USART1_TX |
||||
UART4_TX |
||||
SPDIFRX_IN1 |
||||
ETH1_GMII_TX_EN/ETH1_MII_TX_EN/ETH1_RGMII_TX_CTL/ETH1_RMII_TX_EN |
||||
DCMI_D3 |
||||
LCD_B3 |
||||
EVENTOUT |
||||
117 |
PC0 |
AB5 |
DFSDM1_CKIN0 |
3.3V |
LPTIM2_IN2 |
||||
DFSDM1_DATIN4 |
||||
SAI2_FS_B |
||||
QUADSPI_BK2_NCS |
||||
LCD_R5 |
||||
EVENTOUT |
||||
118 |
PF14 |
AC4 |
TRACED6 |
3.3V |
DFSDM1_CKIN6 |
||||
I2C4_SCL |
||||
I2C1_SCL |
||||
ETH1_GMII_RXD6 |
||||
FMC_A8 |
||||
EVENTOUT |
||||
119 |
RJ45_D3_P |
– |
– |
|
– |
||||
120 |
RJ45_D3_N |
– |
– |
|
– |
||||
121 |
RJ45_D4_N |
– |
– |
|
– |
||||
122 |
RJ45_D4_P |
– |
– |
|
– |
||||
123 |
RJ45_D2_N |
– |
– |
|
– |
||||
124 |
RJ45_D2_P |
– |
– |
|
– |
||||
125 |
RJ45_D1_N |
– |
– |
|
– |
||||
126 |
RJ45_D1_P |
– |
– |
|
– |
||||
127 |
ETH_LED1 |
– |
– |
|
– |
||||
128 |
ETH_LED0 |
– |
– |
|
– |
||||
129 |
PZ2 |
J4 |
I2C6_SCL |
3.3V |
I2C2_SCL |
||||
I2C5_SMBA |
||||
SPI1_MOSI/I2S1_SDO |
||||
I2C4_SMBA |
||||
USART1_TX |
||||
SPI6_MOSI |
||||
EVENTOUT |
||||
130 |
PZ1 |
G1 |
I2C6_SDA |
3.3V |
I2C2_SDA |
||||
I2C5_SDA |
||||
SPI1_MISO/I2S1_SDI |
||||
I2C4_SDA |
||||
USART1_RX |
||||
SPI6_MISO |
||||
EVENTOUT |
||||
131 |
PA5 |
V3 |
TIM2_CH1/TIM2_ETR |
3.3V |
TIM8_CH1N |
||||
SAI4_CK1 |
||||
SPI1_SCK/I2S1_CK |
||||
SPI6_SCK |
||||
SAI4_MCLK_A |
||||
LCD_R4 |
||||
EVENTOUT |
||||
132 |
PA4 |
V4 |
HDP0 |
3.3V |
TIM5_ETR |
||||
SAI4_D2 |
||||
SPI1_NSS/I2S1_WS |
||||
SPI3_NSS/I2S3_WS |
||||
USART2_CK |
||||
SPI6_NSS |
||||
SAI4_FS_A |
||||
DCMI_HSYNC |
||||
LCD_VSYNC |
||||
EVENTOUT |
||||
133 |
GND_8 |
– |
– |
地 |
134 |
PE9 |
AA9 |
TIM1_CH1 |
3.3V |
DFSDM1_CKOUT |
||||
UART7_RTS/UART7_DE |
||||
QUADSPI_BK2_IO2 |
||||
FMC_AD6/FMC_D6 |
||||
EVENTOUT |
||||
135 |
PB12 |
AC5 |
TIM1_BKIN |
3.3V |
I2C6_SMBA |
||||
I2C2_SMBA |
||||
SPI2_NSS/I2S2_WS |
||||
DFSDM1_DATIN1 |
||||
USART3_CK |
||||
USART3_RX |
||||
FDCAN2_RX |
||||
ETH1_GMII_TXD0/ETH1_MII_TXD0/ETH1_RGMII_TXD0/ETH1_RMII_TXD0 |
||||
UART5_RX |
||||
EVENTOUT |
||||
136 |
PB10 |
Y3 |
TIM2_CH3 |
3.3V |
LPTIM2_IN1 |
||||
I2C2_SCL |
||||
SPI2_SCK/I2S2_CK |
||||
DFSDM1_DATIN7 |
||||
USART3_TX |
||||
QUADSPI_BK1_NCS |
||||
ETH1_GMII_RX_ER/ETH1_MII_RX_ER |
||||
LCD_G4 |
||||
EVENTOUT |
||||
137 |
PB8 |
AB10 |
HDP6 |
3.3V |
TIM16_CH1 |
||||
TIM4_CH3 |
||||
DFSDM1_CKIN7 |
||||
I2C1_SCL |
||||
SDMMC1_CKIN |
||||
I2C4_SCL |
||||
SDMMC2_CKIN |
||||
UART4_RX |
||||
FDCAN1_RX |
||||
SDMMC2_D4 |
||||
ETH1_GMII_TXD3/ETH1_MII_TXD3/ETH1_RGMII_TXD3 |
||||
SDMMC1_D4 |
||||
DCMI_D6 |
||||
LCD_B6 |
||||
EVENTOUT |
||||
138 |
PF12 |
Y9 |
TRACED4 |
3.3V |
ETH1_GMII_RXD4 |
||||
FMC_A6 |
||||
EVENTOUT |
||||
139 |
PF13 |
Y5 |
TRACED5 |
3.3V |
DFSDM1_DATIN6 |
||||
I2C4_SMBA |
||||
I2C1_SMBA |
||||
DFSDM1_DATIN3 |
||||
ETH1_GMII_RXD5 |
||||
FMC_A7 |
||||
EVENTOUT |
||||
140 |
PE8 |
AC13 |
TIM1_CH1N |
3.3V |
DFSDM1_CKIN2 |
||||
UART7_TX |
||||
QUADSPI_BK2_IO1 |
||||
FMC_AD5/FMC_D5 |
||||
EVENTOUT |
||||
141 |
PE7 |
AA11 |
TIM1_ETR |
3.3V |
TIM3_ETR |
||||
DFSDM1_DATIN2 |
||||
UART7_RX |
||||
QUADSPI_BK2_IO0 |
||||
FMC_AD4/FMC_D4 |
||||
EVENTOUT |
||||
142 |
PF7 |
AB12 |
TIM17_CH1 |
3.3V |
SPI5_SCK |
||||
SAI1_MCLK_B |
||||
UART7_TX |
||||
QUADSPI_BK1_IO2 |
||||
EVENTOUT |
||||
143 |
PF6 |
AA13 |
TIM16_CH1 |
3.3V |
SPI5_NSS |
||||
SAI1_SD_B |
||||
UART7_RX |
||||
QUADSPI_BK1_IO3 |
||||
SAI4_SCK_B |
||||
EVENTOUT |
||||
144 |
PF9 |
AA14 |
TRACED13 |
3.3V |
TIM17_CH1N |
||||
SPI5_MOSI |
||||
SAI1_FS_B |
||||
UART7_CTS |
||||
TIM14_CH1 |
||||
QUADSPI_BK1_IO1 |
||||
EVENTOUT |
||||
145 |
PF8 |
AC11 |
TRACED12 |
3.3V |
TIM16_CH1N |
||||
SPI5_MISO |
||||
SAI1_SCK_B |
||||
UART7_RTS/UART7_DE |
||||
TIM13_CH1 |
||||
QUADSPI_BK1_IO0 |
||||
EVENTOUT |
||||
146 |
PG7 |
AC14 |
TRACED5 |
3.3V |
SAI1_MCLK_A |
||||
USART6_CK |
||||
UART8_RTS/UART8_DE |
||||
QUADSPI_CLK |
||||
QUADSPI_BK2_IO3 |
||||
DCMI_D13 |
||||
LCD_CLK |
||||
EVENTOUT |
||||
147 |
GND_9 |
– |
– |
地 |
148 |
PD13 |
AA19 |
LPTIM1_OUT |
3.3V |
TIM4_CH2 |
||||
I2C4_SDA |
||||
I2C1_SDA |
||||
I2S3_MCK |
||||
QUADSPI_BK1_IO3 |
||||
SAI2_SCK_A |
||||
FMC_A18 |
||||
DSI_TE |
||||
EVENTOUT |
||||
149 |
PD12 |
Y18 |
LPTIM1_IN1 |
3.3V |
TIM4_CH1 |
||||
LPTIM2_IN1 |
||||
I2C4_SCL |
||||
I2C1_SCL |
||||
USART3_RTS/USART3_DE |
||||
QUADSPI_BK1_IO1 |
||||
SAI2_FS_A |
||||
FMC_A17/FMC_ALE |
||||
EVENTOUT |
||||
150 |
PG10 |
AB11 |
TRACED10 |
3.3V |
UART8_CTS |
||||
LCD_G3 |
||||
SAI2_SD_B |
||||
QUADSPI_BK2_IO2 |
||||
FMC_NE3 |
||||
DCMI_D2 |
||||
LCD_B2 |
||||
EVENTOUT |
||||
151 |
PD11 |
AC10 |
LPTIM2_IN2 |
3.3V |
I2C4_SMBA |
||||
I2C1_SMBA |
||||
USART3_CTS/USART3_NSS |
||||
QUADSPI_BK1_IO0 |
||||
SAI2_SD_A |
||||
FMC_A16/FMC_CLE |
||||
EVENTOUT |
||||
152 |
PI4 |
E4 |
TIM8_BKIN |
3.3V |
SAI2_MCLK_A |
||||
DCMI_D5 |
||||
LCD_B4 |
||||
EVENTOUT |
