底板硬件手册
接口概览

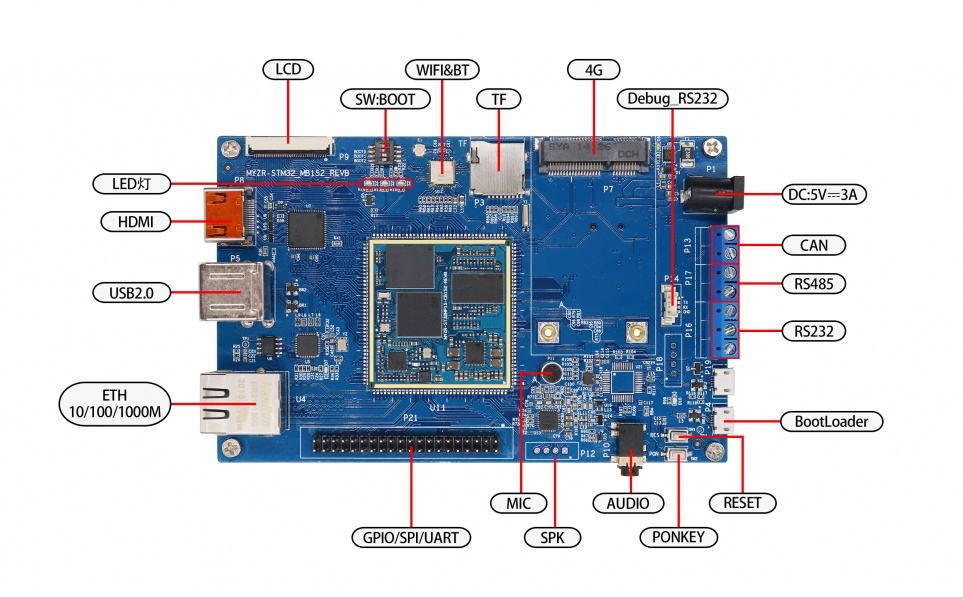

正面图

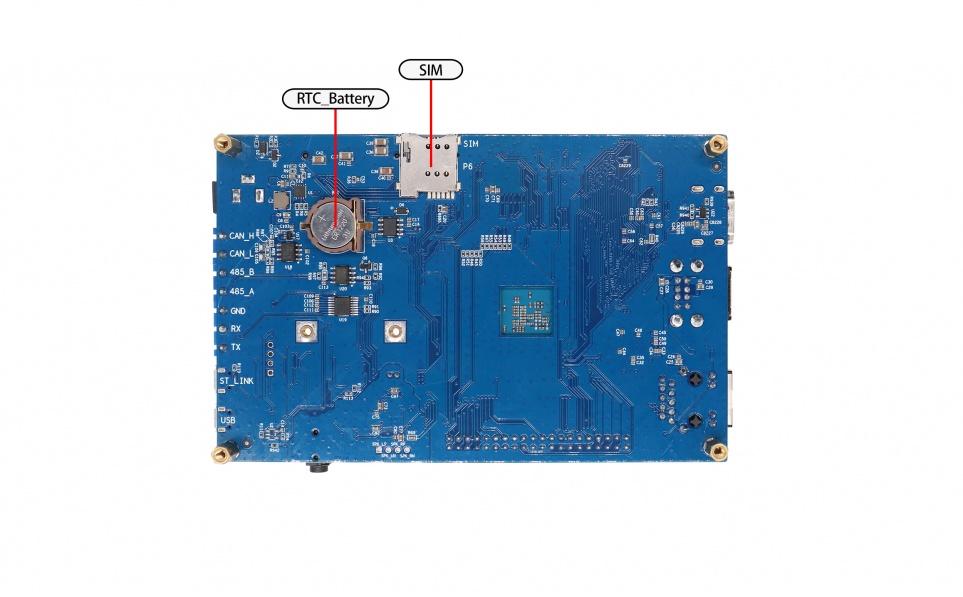

背面图

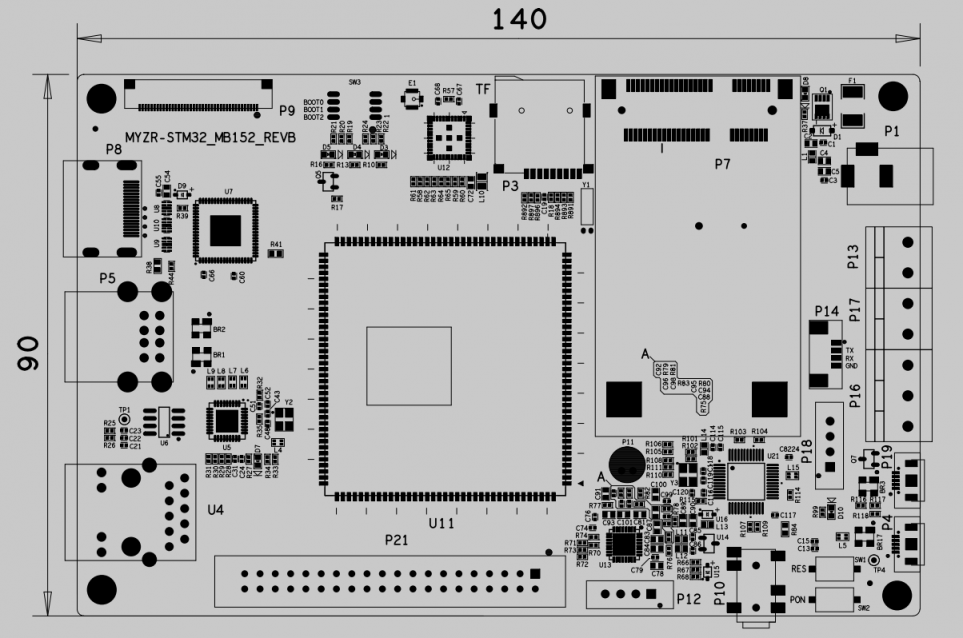

尺寸图
图示模块
标号 |
接口 |
功能 |
接口形式 |
丝印 |
1 |
5V_IN |
电源输入 |
DC-005圆口 |
P1 |
2 |
Ethernet |
1个10/100/1000M以太网 |
RJ45 |
U4 |
3 |
DEBUG UART |
调试串口 |
PH1.25排母(4针) |
P14 |
4 |
RS232 |
RS232接口 |
螺钉式接线端子 |
P16 |
5 |
RS485 |
RS485接口 |
螺钉式接线端子 |
P17 |
6 |
CAN |
CAN接口 |
螺钉式接线端子 |
P13 |
7 |
4G模块 |
4G模块接口 |
MINI-PCIE |
P7 |
8 |
sim |
sim卡 |
MICRO SIM 自弹式 |
P6 |
9 |
TF |
TF卡 |
标准TF卡自弹式卡座 |
P3 |
10 |
USB |
USB2.0 |
双层USB_A |
P5 |
11 |
HDMI |
视频接口 |
标准HDMI-A口 |
P8 |
12 |
RGB |
RGB屏接口 |
FPC插座(40Pin) |
P9 |
13 |
USER LIGHT |
用户LED灯 |
贴片LED灯(3个) |
D3、D4、D5 |
14 |
天线 |
WIFI&蓝牙 |
IPX接头 |
E1 |
15 |
USB |
BOOT LOADER |
Micro_USB |
P4 |
16 |
Audio |
音频输出、输入 |
3.5mm耳机座 |
P10 |
17 |
复位按键 |
复位 |
轻触按键开关 |
SW1 |
18 |
唤醒按键 |
唤醒 |
轻触按键开关 |
SW2 |
19 |
BOOT MODE |
启动模式选择 |
拨码开关(3位) |
SW3 |
接口功能

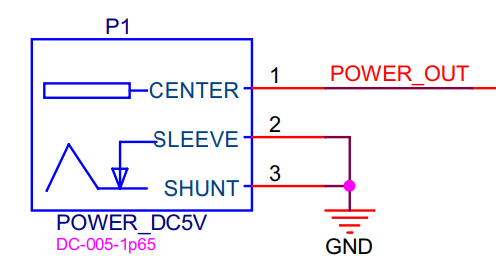

主电源输入
丝印：P1
接口属性：电源
内正外负插孔
电压：5V
电流：2A及以上
复位
丝印：SW1
功能：复位
唤醒
丝印：SW2
接口属性：休眠唤醒
TF
丝印:P3
接口属性：标准弹簧式TF卡卡座

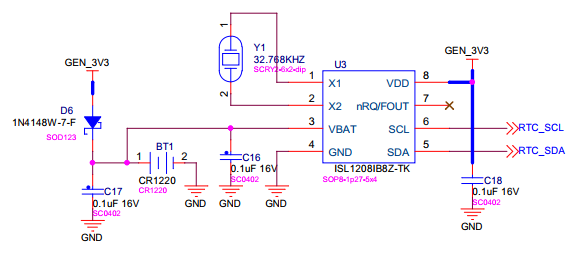

RTC
丝印:U3
接口属性：I2C通信的实时时钟
RTC_Batter
丝印:BT1
LED
丝印:D3、D4、D5
接口属性：IO口

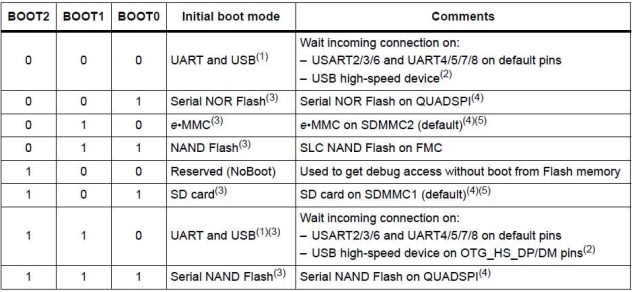

BOOT_MODE
丝印：SW3
定义：
10M/100M/1000M Ethernet
丝印：U4
接口属性：千兆网标准接口
OTG
丝印：P4
接口属性：标准Micro-USB接口， USB ON-The-GO，用于烧写。
USB
丝印:P5
接口属性：标准USB接口母座
MINI-PCIE
丝印：P7
接口属性：扩展MINI-PCIE接口 4G模块

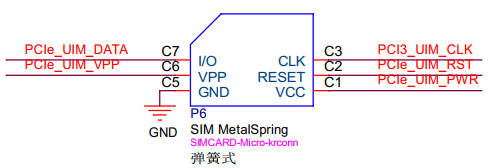

SIM卡座
丝印：P6
接口属性：标准的弹簧式SIM卡卡座
HDMI
丝印：P8
接口属性：HDMI-A标准接口

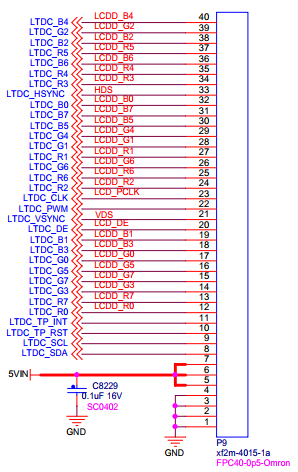

18/24bit RGB
丝印:P9
RGB液晶是24bit模式，通过此接口可连接明远智睿公司生产的7寸RGB液晶屏。RGB液晶接口座采用了进口连接器，抛弃了国内便宜的抽屉式，采用的是对面按压式，保证安装更容易，性能，连接性更好。
引脚及信号定义：
接口引脚 |
功能信号名称 |
描述 |
|---|---|---|
P9-10 |
LTDC_TP_RST |
触摸屏(复位) |
P9-11 |
LTDC_TP_INT |
触摸屏(中断) |
P9-22 |
LTDC_PWM |
背光调节 |
P9-9 |
LTDC_SCL |
触摸屏I2C时钟 |
P9-8 |
LTDC_SDA |
触摸屏I2C数据 |
WIFI&蓝牙天线座
丝印:E1
接口属性：IPX天线座
WIFI&蓝牙模块
丝印:U12
模块型号：AP6214A
耳机
丝印：P10
接口属性：音频信号输出，麦克风输入，3.5mm接口
外置麦克风
丝印：P11
接口属性：音频信号输入
外置SPK
丝印：P12
接口属性：音频信号输出

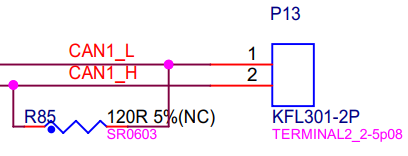

CAN
丝印:P13
接口属性：CAN

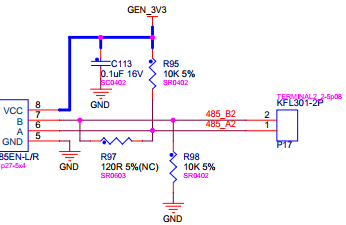

RS-485串口
丝印：P17
接口属性：UART线RS-485串口

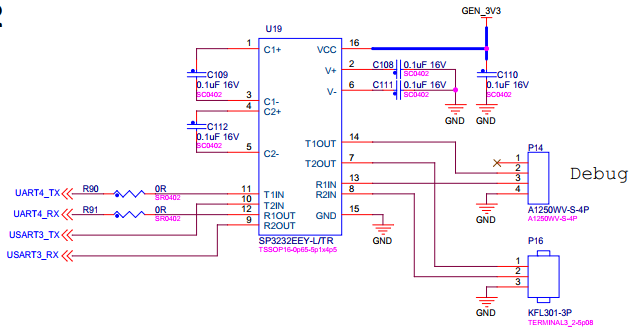

RS-485串口
丝印：P14、P16
接口属性：UART线标准RS232接口，其中P14为Debug调试串口。

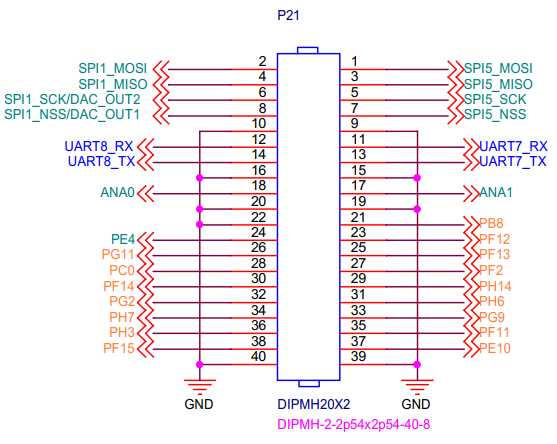

GPIO、SPI、UART、ADC扩展排针
丝印：P21
