MYZR-SSD2351-EK112硬件手册

注意事项与维护

1、注意事项

  • 请勿带电插拔外围模块！

  • 请遵循所有标注在产品上的警示和指引信息。

  • 请保持本产品干燥。如果不慎被任何液体泼溅或浸润，请立刻断电并充分晾干。

  • 使用中注意本产品的通风散热，避免温度过高造成元器件损坏。

  • 请勿在多尘、脏乱的环境中使用或存放本产品。

  • 请勿将本产品应用在冷热交替环境中，避免结露损坏元器件。

  • 请勿粗暴对待本产品，跌落、敲打或剧烈晃动都可能损坏线路及元器件。

  • 请勿使用有机溶剂或腐蚀性液体清洗本产品。

  • 请勿自行修理、拆卸本公司产品，如产品出现故障请及时联系本公司进行维修。

  • 擅自修改或使用未经授权的配件可能损坏本产品，由此造成的损坏将不予以保修。

2、售后维修

如产品使用过程中出现硬件故障可根据售后服务政策进行维修；
服务政策：参见官方网站 http://wiki.myzr.com.cn/ 售后服务说明；
地 址：广东省珠海市高新区唐家湾镇科技创新海岸科技一路20号海外海科技园四楼
联 系 人：售后维修部
电 话：0756-3628023 邮编：519020
邮寄须知：建议使用顺丰、圆通或韵达，且不接收任何到付。

技术支持与定制

1、技术支持范围

本公司产品的软、硬件资源提供情况咨询；
本公司产品的软、硬件手册使用过程中遇到的问题；
本公司提供的 OEM、ODM 售后技术支持；
本公司产品的故障判断及售后维修服务；

2、技术讨论范围

源码的修改以及理解；
操作系统如何移植；
用户在自行修改以及开发中遇到的软硬件问题；
注：以上三点虽不属于技术支持范围，但我公司会尽力为用户提供帮助，如依然没能解决您的问题，敬请谅解；

3、技术支持方式

电话：0756-3628023/3628021
论坛： http://bbs.myzr.com.cn/forum.php
邮箱：service@myzr.com.cn

4、技术支持时间

周一至周五: 上午 8:30—11:30,下午 13:30—18:00；
公司按照国家法定节假日安排休息，在此期间无法提供技术支持，期间请发邮箱或论坛技术支持区，
我们会在工作日尽快给您回复。

资料更新与获取

1、资料的更新

产品相关资料会不断的完善更新，包括本手册内容亦然如此；当您在使用这些内容时，请确保其为最新状态；

2、更新后如何通知

明远智睿嵌入式产品资料更新通知采用微信公众号推送，敬请关注！

3、资料如何获取

网络下载：
请注册并登陆 http://wiki.myzr.com.cn 找到“开发板资料下载”选择对应平台下载。

版权声明

本手册版权归珠海明远智睿科技有限公司所有。未经本公司的书面许可，任何单位和个人无权以任何形式复制、传播、转载本手册的任何部分，违者将被追究法律责任。

第一章 MYZR-SSD2351-CB112核心板介绍

1.1 核心板介绍

CPU性能

1. 处理器核心

  • ARM Cortex-A35 四核

  • 每个核心：32KB L1指令缓存 + 32KB L1数据缓存

  • 256KB L2缓存

  • 支持Neon和FPU（浮点运算单元）

  • 每个核心独立的电源域

  • 0.5 TOPS算力

  • 主频高达1.4GHz

2. 智能视频引擎 (IVE)

  • 纯硬件加速器

  • 支持图像处理操作：Filter2D、Box filter、Gaussian filter、Bernsen、Dilate、Erode等

  • 支持矩阵乘法

3. 智能处理单元 (IPU)

  • 纯硬件加速器

  • 可编程4/8/16位处理

  • 支持RGB/YUV数据格式的R/W DMA

  • 支持多种视频分析功能：人脸检测/识别（FD/FR）、人体检测、运动检测/物体检测（MD/OD）、物体跟踪等

  • 支持Transformer网络

4. 音频处理器

  • 支持3通道ADC（单端或差分模式）

  • 支持2通道DAC（单端模式）

  • ADC和DAC的信噪比（SNR）超过95.2dB

  • 支持数字和模拟增益调整

  • 支持8通道DMIC（1时钟 + 4数据）

  • 支持TDM模式（1250/1/2），最大输入8通道，输出2通道

  • 支持SPDIF输入

5. 视频输出接口

  • 图像质量增强（gamma、锐度、亮度、3x3矩阵、颜色抖动、OSD、RGB交换）

  • 显示通道支持MIPI/数字端口输出，数字端口包括TTL/18080

  • 支持MIPI DSI TX，每通道2.5Gbps，RGB 16/18/24位，分辨率2560x1600@60fps

  • TTL/并行RGB接口，16/18/24位，分辨率1280x800@60fps

  • 支持8/16位18080接口

  • 支持MIPI CSI

6. 高级色彩引擎

  • 亮度增益/偏移调整

  • 黑白电平扩展（BLE/WLE）

  • 峰值/低通滤波/色度校正/去噪

7. SPI NOR/NAND闪存接口

  • 兼容标准、双通道和四通道SPI闪存组件

  • 最大时钟频率108MHz

  • 支持断电保护

8. SD/eMMC接口

  • 兼容SD 2.0规范，支持1/4位数据总线模式

  • 兼容SDIO 2.0规范，支持1/4位数据总线模式

  • 支持eMMC 5.0，4/8位数据总线，最大时钟频率200MHz，HS400 DDR模式

9. USB接口

  • USB2.0端口0可配置为主机或设备

  • USB2.0端口1可配置为主机或设备（主机模式支持EHC1规范）

10. DRAM内存

  • 内置16位x1 DDR3/L，128MB容量

  • 数据速率高达2133Mbps（DDR3/L）

11. 网络连接

  • 内置两个10/100M以太网MAC，支持RMII接口

  • 256条目的哈希表

  • 支持广播/组播风暴预防

  • 支持全双工和半双工操作

  • 支持IEEE 802.1Q VLAN标签检测

  • 支持IPv4头部校验和以及TCP、UDP或ICMP校验和检查

12. 安全引擎

  • 支持AES128/AES192/AES256/DES/3DES/RSA4096/SHA-1/SHA-256/SM2/SM3/SM4加密算法

  • 支持安全启动

  • 符合FIPS 140-1标准的随机数生成器

  • 内置OTP（一次性可编程）存储器，用于存储安全数据和校准数据

13. 启动选项

  • SPI NOR

  • SPI NAND（带ECC）

  • SD卡

  • eMMC

  • USB

  • UART

14. 外设接口

  • 专用GPIO用于系统控制

  • 支持8路PWM输入和13路PWM输出（与GPIO共享）

  • 支持QSPI接口

  • 最多6个通用UART和4个带流控制的快速UART

  • 最多12个通用定时器和1个看门狗定时器

  • 两个SPI接口，可配置为主机或从机模式

  • 两个仅主机模式的SPI接口

  • 最多6个I2C主控制器

  • 内置10位SAR ADC，1通道

  • 支持7x7键盘

  • 支持IrDA

  • 支持POR（上电复位）

  • 支持内部温度传感器

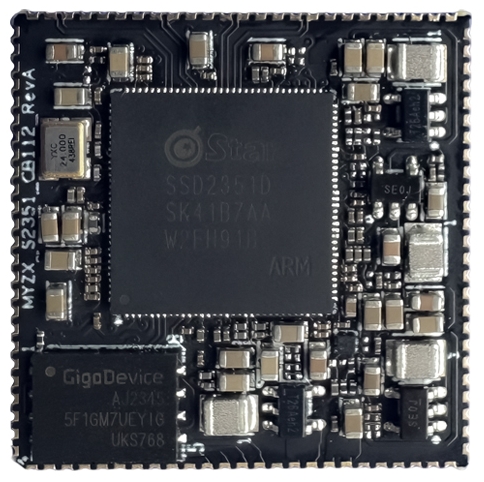

核心板正面

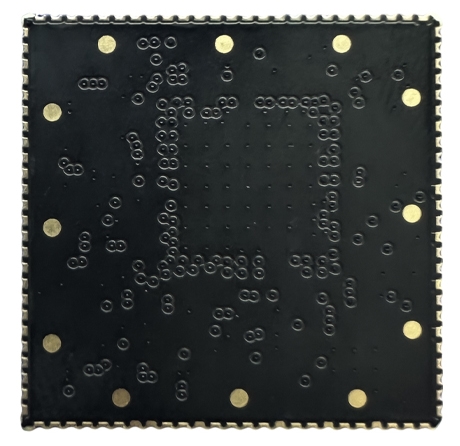

核心板背面

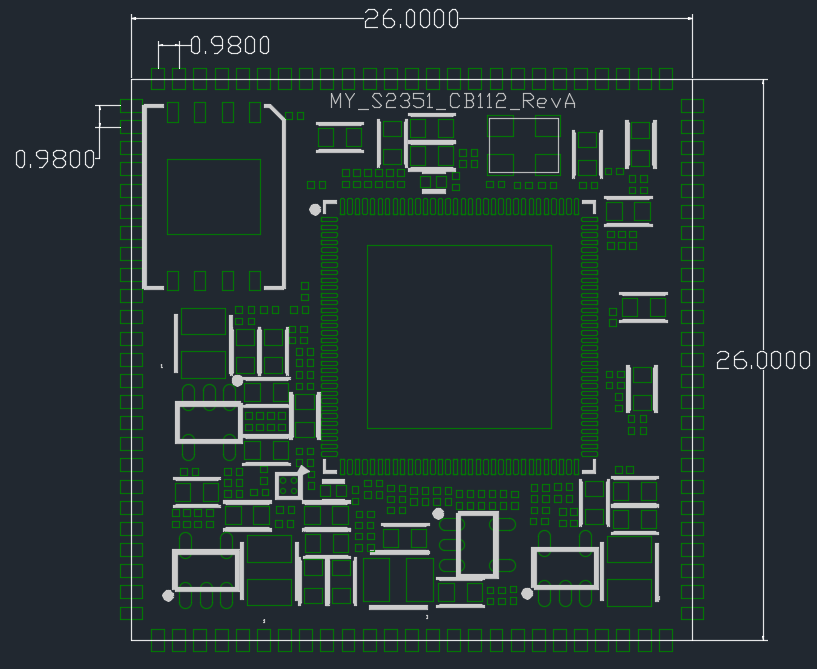

1.2 核心板结构参数

核心板结构参数

结构尺寸：26mm×26mm 正方形邮票孔 PCB，共计112脚，间距 0.98mm。
制造工艺：4层全通孔工艺
表面工艺：沉金工艺

1.3 核心板配置资源

型号解析

如：MYZR-SSD2351-CB112-256-256
MYZR-SSD2351：核心板型号
CB：核心板；MB：底板；EK：开发板（包含核心板跟底板）
112：核心板管脚数
256（256M，128M）：核心板内存
256：核心板储存，256M

订购信息

本表为核心板规格型号示例，但不包括所有可能的规格，最新的规格型号可在最新的产品硬件手册中找到。如果您所需的规格不在表中，或者您有关于可规格的问题，请参见http://wiki.myzr.com.cn或联系您的明远智睿销售代表。

供电模式

功能

引脚标号

规格

说明

最小

典型

最大

单位

电源供电

5V_core

3.14

3.3

3.46

V

由底板供电

工作环境

参数

规格

说明

最小

典型

最大

单位

工作温度

-20

25

70

℃

实测-20 至 70℃运行正常

核心板接口资源

功能

数量

参数

通讯接口

Ethernet

2

2路10/100Mbps以太网，内置10/100M以太网物理层，支持1个RMII连接外部PHY

USB

2

2路USB2.0 HOST

UART

6

最多6个通用UART和4个带流控制的快速UART

I2C

6

支持6路I2C接口

SPI

6

5路SPI控制器

ADC

1

支持1路ADC接口

PWM

13

支持8路PWM输入和13路PWM输出(与GPIO共享)

I2S

3

支持3路12S接口

外部存储接口

SDIO

1

1路SDIO

多媒体

MIPI_DSI

1

支持1路DSI_MIPI接口

MIPI_CSI

1

支持1路CSI_MIPI接口

RGB

1

支持1路RGB接口
注：表中参数为硬件设计或 CPU 理论值；

第二章 MYZR-SSD2351-MB112嵌入式开发平台介绍

2.1 开发平台硬件介绍

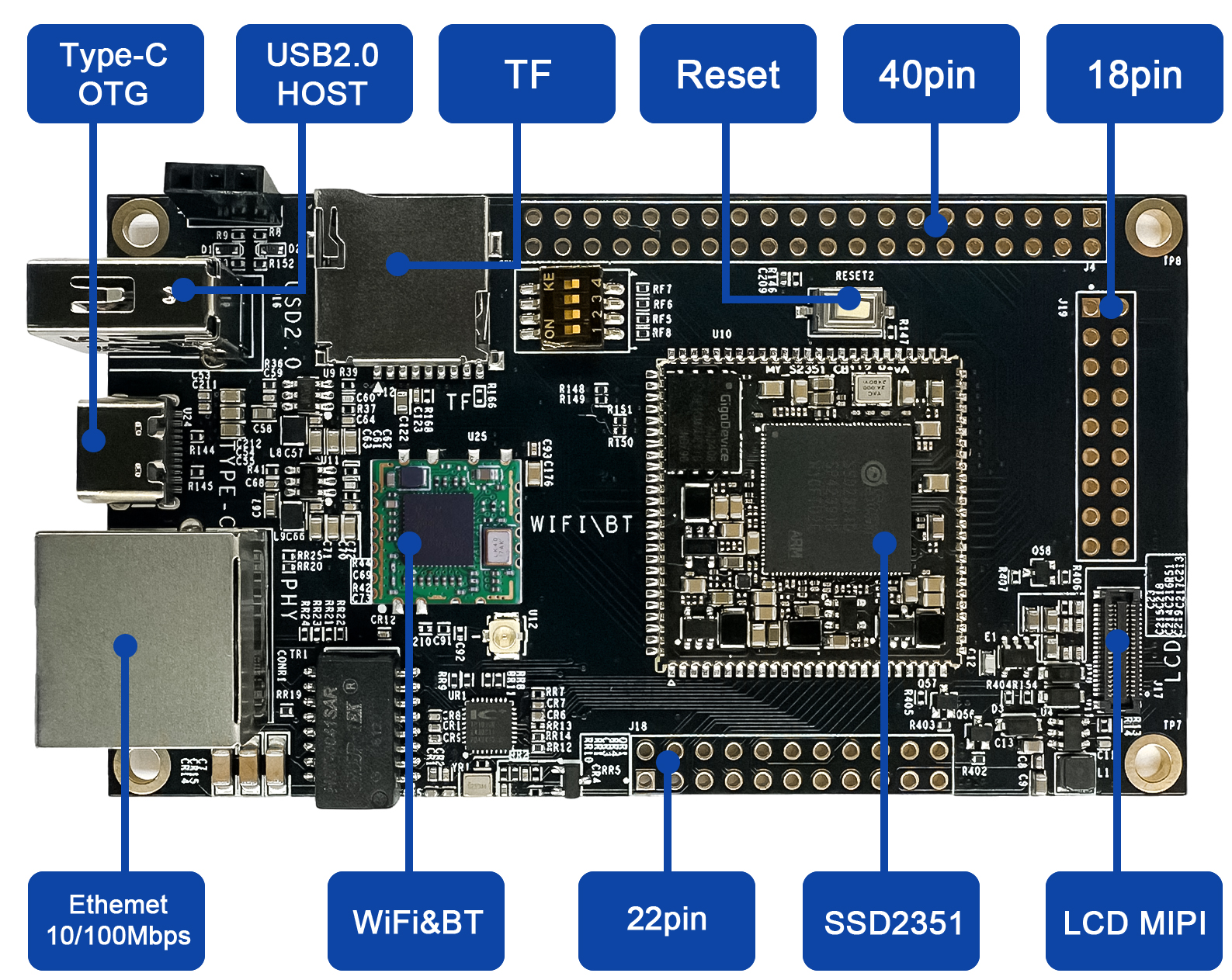

2.1.1底板接口介绍

明远智睿MYZR-SSD2351-MB112开发平台采用邮票孔核心板+底板结构，名字中的112指核心板管脚数非CPU后缀，开发板主要接口如下图所示：

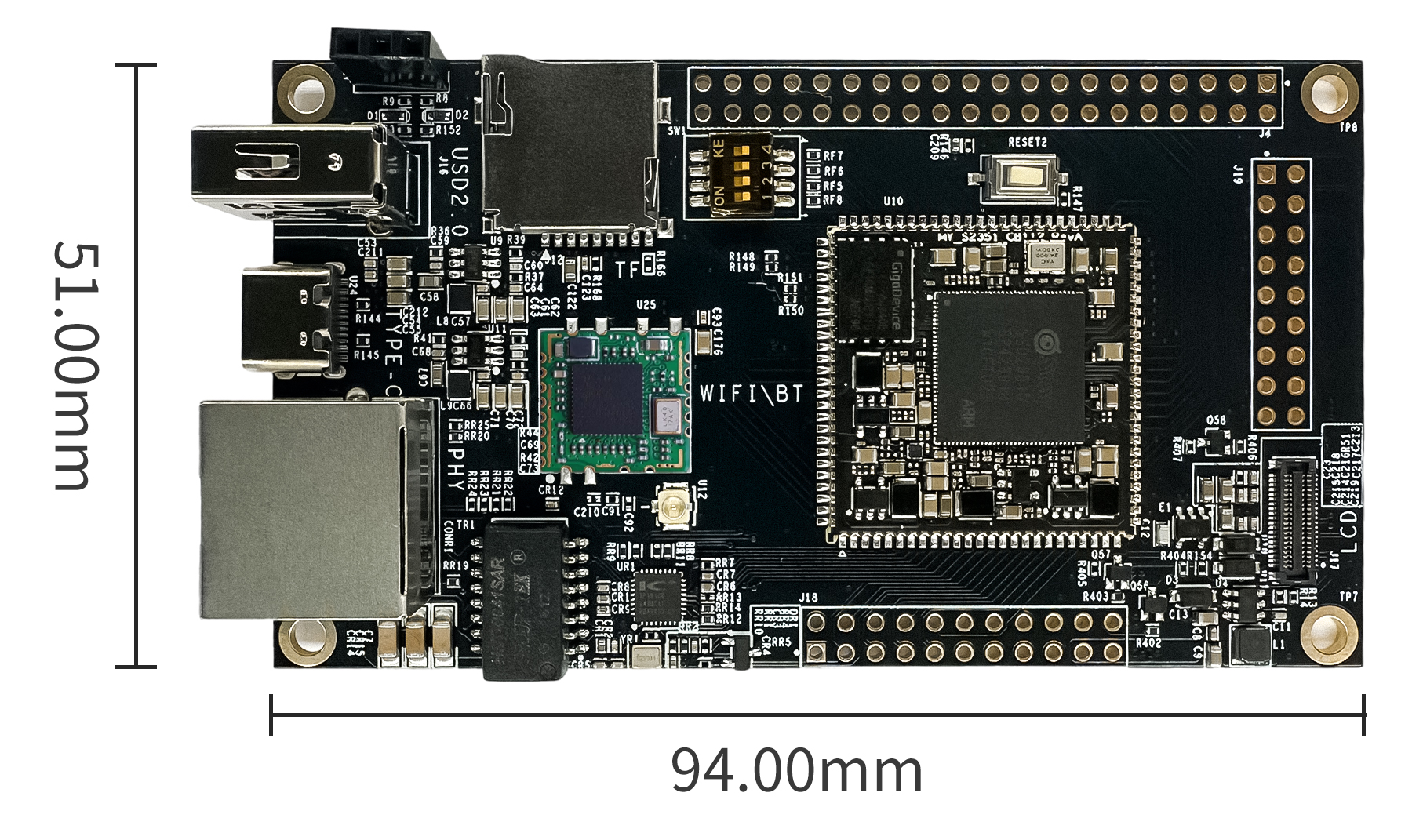

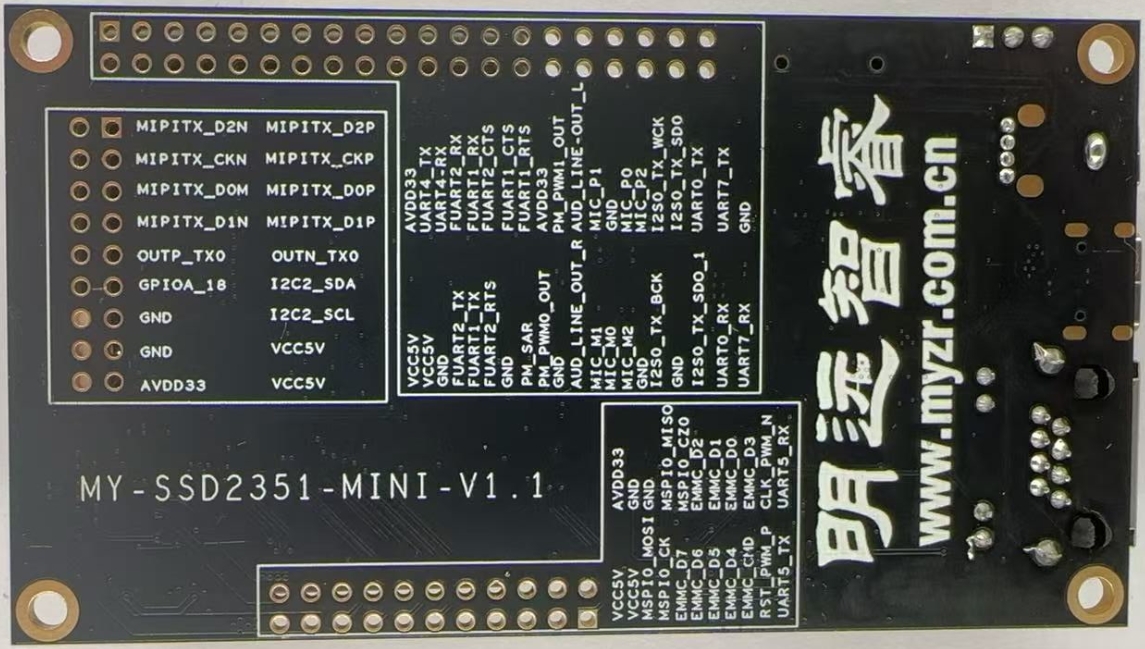

2.1.2底板参数

结构尺寸： 94mm×51mm 矩形 PCB。
制版工艺：厚度 1.6mm，4层PCB，黑色。

2.1.3底板资源

接口

功能

接口形式

丝印

Type-C

电源输入/系统升级OTG

Type-C

U24

Ethernet

Ethernet 10/100Mbps

RJ45

CONR1

DEBUG UART

调试串口

PH1.25排母(3针)

J3

40pin

功能复用管脚

2.54排针

J4

18pin

功能复用管脚

2.54排针

J19

TF

TF卡

标准TF卡自弹式卡座

J12

USB

USB2.0 HOST

USB_A

J16

LCD

LCD MIPI

J17

天线

WIFI&蓝牙

IPX接头

U12

复位按键

复位

轻触按键开关

RESET2

BOOT MODE

启动模式选择

拨码开关（3位）

SW1

2.2 底板原理图设计说明

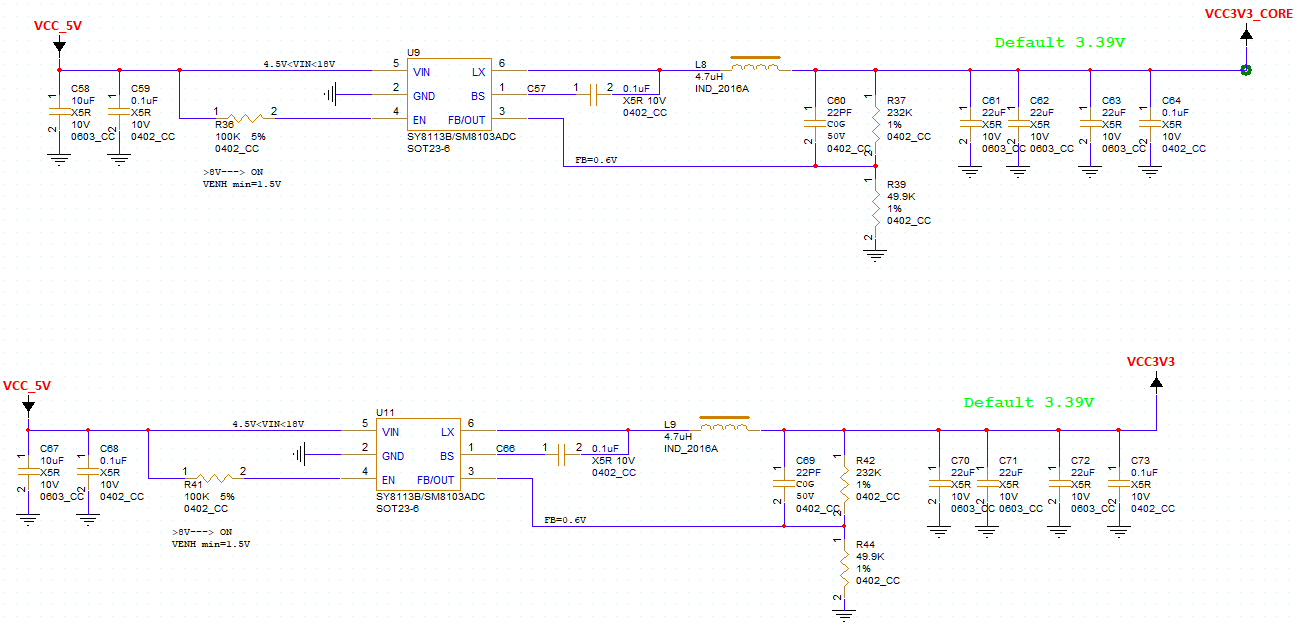

2.2.1主要供电电路

底板电源由直流 5V 电源提供。由 Type-C插座（U24）引入
5V电源经过电源IC分成两路3.3V分别给核心和其它设备供电。

BOOT Mode

核心板启动时需要先读取BOOT模式（具体BOOT启动模式见原理图）。

2.2.2复位电路

本开发板只使用了图中的RESET22复位开关。

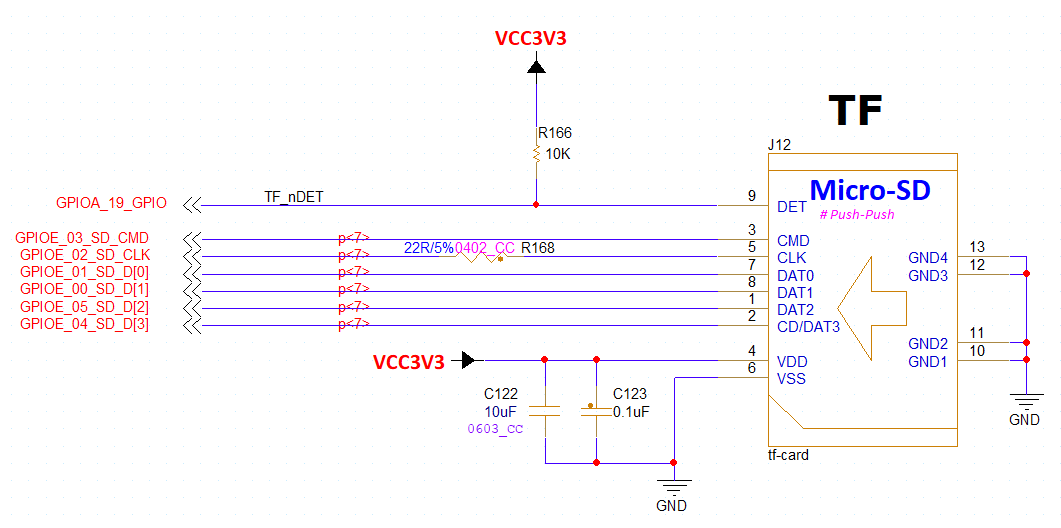

2.2.3 外接TF卡电路

TF卡电路使用了SDIO总线接口。
注意：PCB设计时需做等长处理并要求3W间距且做整体包地处理。

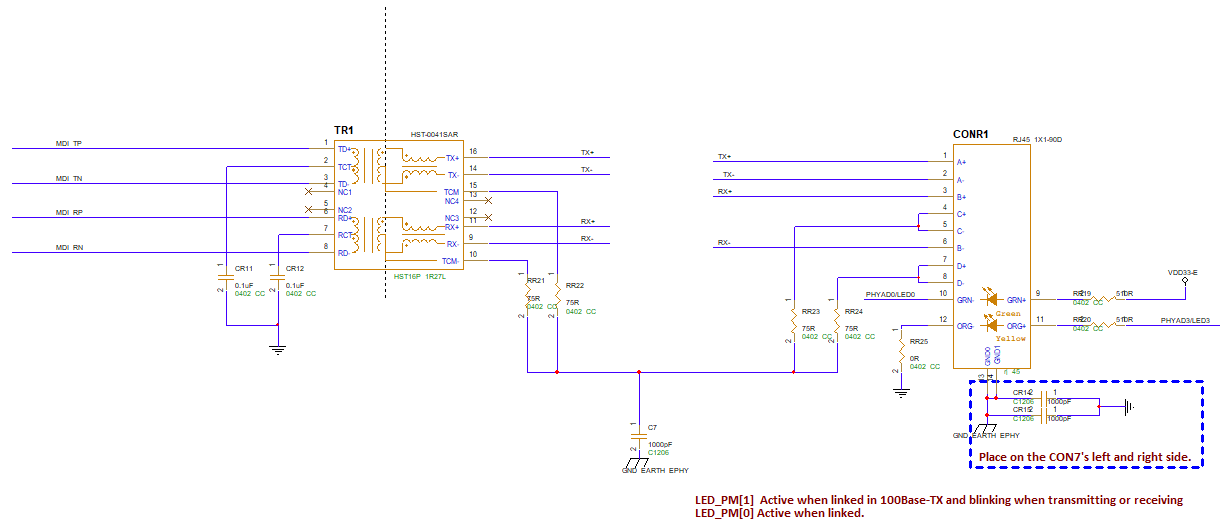

2.2.4 以太网接口电路

核心板内没有网口芯片，网口芯片在底板。需要注意的是RJ45接口两指示灯需要按照本原理图设计。
注意：PCB设计时，4组以太网信号线需要按照差分规则走线并做差分对内等长，差分对与其他网络要保持3倍线宽以上间距；差分对内要求等长误差范围在5mil以内，差分对间要求等长误差范围在25mil以内。

2.2.5 DownLoad烧录系统USB口电路

此接口是Type-C接口，用来接上位PC机给本开发板烧录系统。USB线要求差分走线。

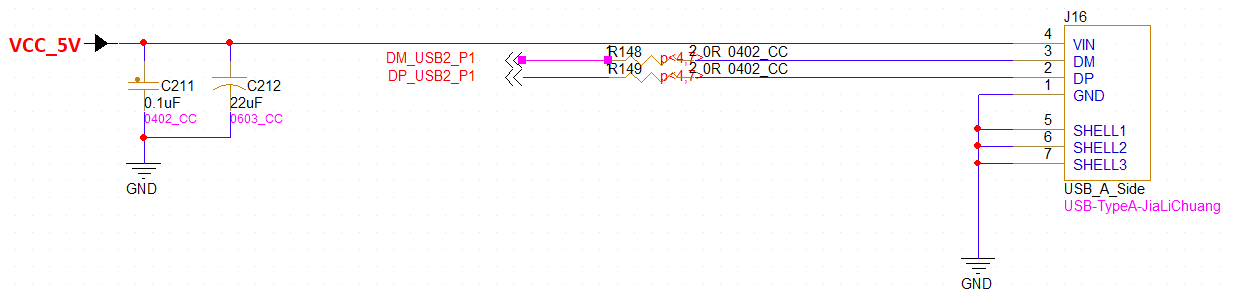

2.2.6 USB HOST电路

PCB设计时每组USB信号线需要按照差分规则走线并做差分对内等长，差分对与其他网络尽量保持3倍线宽以上间距，差分对内要求等长误差范围在5mil以内。
进行PCB设计时，芯片电源网络走线应该加粗，电源去耦电容要靠近芯片管脚摆放；晶振要靠近芯片摆放，晶振网络尽量远离其他信号线并包地处理，晶振本身周围要求包地。

2.2.7 WIFI

PCB设计时，要求网络组等长走线，线间距满足3W规则要求，整组包地处理；图中天线接口U12所在网络要求走线满足50Ω阻抗设计，走线尽量短且不可走折角，周围要求包地无信号干扰。

2.2.8 Debug调试口

J3接口是开发板Debug调试口。
设计PCB时，应成组走线，避免走线太远时使组内两网络长度误差太大。
