MYZR-IMX6-CB140 硬件介绍
视图

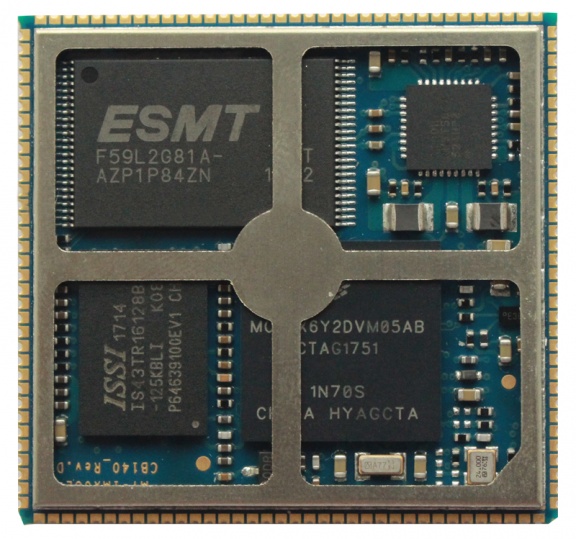

核心板256M-256M正面

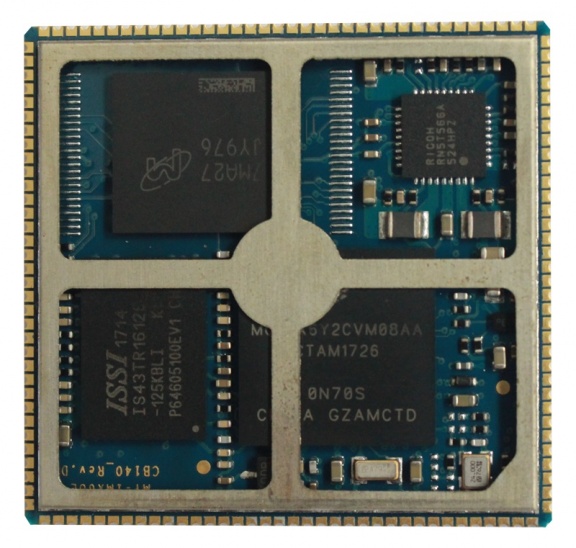

核心板256M-4G正面

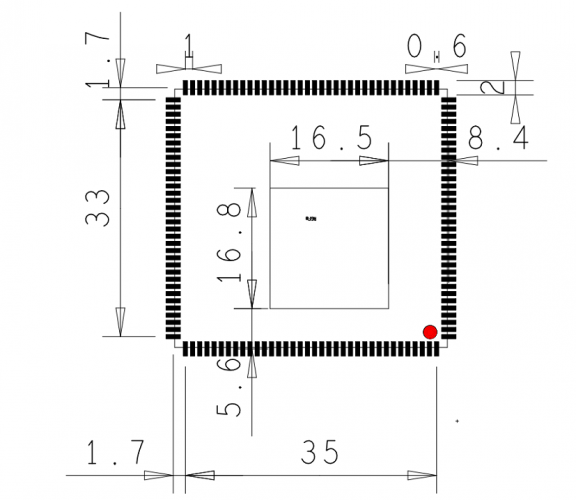

尺寸
MYZR-IMX6-CB140参数
硬件配置
CPU |
i.MX 6UltraLite/i.MX6ULL |
兼容汽车，工业，消费级 |
内存 |
DDR3 256MB |
可扩展至512MB |
存储 |
4GB eMMC |
兼容至64GB |
供电电源
CPU 功耗
温度范围
工作温度
商业级：
0°C ~ 70°C
工业级：
-40°C ~ 85°C
存储温度
-60°C ~ 125°C
操作系统支持
Linux
Linux-4.1.15Linux-4.9.88
QT
QT-4.8.5QT-5.5.0
硬件默认接口
默认接口(I.MX6UL/6ULL(6G/6Y))
接口规格 |
最大可配置接口数 |
描述 |
|
|---|---|---|---|
通讯接口 |
Ethernet |
2 |
2路10/100Mbps以太网，符合IEEE1588 |
USB OTG |
2 |
2路高速USB 2.0 OTG（最高480 Mbps），带有集成的HS USB PHY |
|
UART |
8 |
8路UART，每路高达 1.4Mbps |
|
CAN |
2 |
支持 CAN2.0B 协议 |
|
I2C |
4 |
4路I2C，支持400 kbps |
|
SPI |
4 |
4路eCSPI（Enhanced CSPI），每个高达52 Mbps |
|
ADC |
2 |
两个12位 ADC 模块，到达 10个输入通道 |
|
PWM |
8 |
具有时钟源选择的16位递增计数器，4X16 FIFO |
|
Timer |
4 |
||
外部存储接口 |
SD3.0/SDIO |
1 |
4位SD和SDIO卡传输，最高可达UHS-I SDR-104模式（最大104 MB/s） |
多媒体 |
LCD |
1 |
“最大可支持85Mhz显示时钟，且在60Hz时分辨率高达 WXGA（1366X768） |
支持 8/16/18/24位显示” |
|||
DVP |
1 |
“单路并行摄像头接口，最高24位和133.3 MHz像素时钟 |
|
支持 8/10/16/24位输入” |
|||
SAI |
3 |
三路 I2S/SAI/AC97，每个高达1.4 Mbps |
|
ESAI |
1 |
增强型 SAI 接口 |
|
“加密模块（Only 6G）” |
“CAAM（Cryptographic Acceleration and Assurance Module）” |
1 |
containing cryptographic and hash engines, 32 KB secure RAM, and True and Pseudo Random Number Generator (NIST certified). |
默认接口(I.MX6ULZ(6Z))
接口规格 |
最大可配置接口数 |
描述 |
|
|---|---|---|---|
通讯接口 |
USB OTG |
2 |
2路高速USB 2.0 OTG（最高480 Mbps），带有集成的HS USB PHY |
UART |
4 |
4路UART，每路高达 5Mbps |
|
I2C |
4 |
4路I2C，支持400 kbps |
|
SPI |
2 |
2路eCSPI（Enhanced CSPI），每个高达52 Mbps |
|
PWM |
4 |
具有时钟源选择的16位递增计数器，4X16 FIFO |
|
Timer |
2 |
||
外部存储接口 |
SD3.0/SDIO |
1 |
4位SD和SDIO卡传输，最高可达UHS-I SDR-104模式（最大104 MB/s） |
多媒体 |
SAI |
3 |
三路 I2S/SAI/AC97，每个高达1.4 Mbps |
ESAI |
1 |
增强型 SAI 接口 |
|
管脚定义&详细功能说明
I.MX6UL/6ULL(6G/6Y)
Pin NO. |
Pin Name |
CPU Ball Name |
功能描述 |
管脚电压 |
1 |
CLK1_N |
P16 |
CCM_CLK1_N |
2.5V |
2 |
CLK1_P |
P17 |
CCM_CLK1_P |
2.5V |
3 |
WDOG_B |
N17 |
ADC1_IN8 |
3.3V |
ADC2_IN8 |
||||
CCM_PMIC_READY |
||||
CSI_VSYNC |
||||
GPIO1_IO08 |
||||
PWM1_OUT |
||||
SPDIF_OUT |
||||
UART5_RTS_B |
||||
USDHC2_VSELECT |
||||
WDOG1_WDOG_B |
||||
4 |
PWM4 |
M17 |
ADC1_IN5 |
3.3V |
ADC2_IN5 |
||||
CSI_FIELD |
||||
ENET2_EVENT0_OUT |
||||
GPIO1_IO05 |
||||
PWM4_OUT |
||||
UART5_RX_DATA |
||||
USB_OTG2_ID |
||||
USDHC1_VSELECT |
||||
XTALOSC_REF_CLK2 |
||||
5 |
PWM2 |
M15 |
ADC1_IN9 |
3.3V |
ADC2_IN9 |
||||
CSI_HSYNC |
||||
GPIO1_IO09 |
||||
PWM2_OUT |
||||
SPDIF_IN |
||||
UART5_CTS_B |
||||
USDHC1_RESET_B |
||||
USDHC2_RESET_B |
||||
WDOG1_WDOG_ANY |
||||
6 |
PWM5 |
E6 |
CSI_FIELD |
3.3V |
EIM_WAIT |
||||
GPIO4_IO16 |
||||
NAND_DQS |
||||
PWM5_OUT |
||||
QSPI_A_SS0_B |
||||
SDMA_EXT_EVENT1 |
||||
SPDIF_EXT_CLK |
||||
7 |
USB_OTG2_PWR |
L14 |
ADC1_IN2 |
3.3V |
ADC2_IN2 |
||||
GPIO1_IO02 |
||||
GPT1_COMPARE2 |
||||
I2C1_SCL |
||||
SDMA_EXT_EVENT0 |
||||
UART1_TX_DATA |
||||
USB_OTG2_PWR |
||||
USDHC1_WP |
||||
XTALOSC_ENET_REF_CLK_25M |
||||
8 |
USB_OTG1_OC |
L15 |
ADC1_IN1 |
3.3V |
ADC2_IN1 |
||||
ENET1_EVENT0_OUT |
||||
GPIO1_IO01 |
||||
GPT1_COMPARE1 |
||||
I2C2_SDA |
||||
MQS_LEFT |
||||
USB_OTG1_OC |
||||
WDOG1_WDOG_B |
||||
XTALOSC_REF_CLK2 |
||||
9 |
USB_OTG1_PWR |
M16 |
ADC1_IN4 |
3.3V |
ADC2_IN4 |
||||
ENET2_EVENT0_IN |
||||
GPIO1_IO04 |
||||
PWM3_OUT |
||||
UART5_TX_DATA |
||||
USB_OTG1_PWR |
||||
USDHC1_RESET_B |
||||
XTALOSC_REF_CLK1 |
||||
10 |
USB_OTG2_OC |
L17 |
ADC1_IN3 |
3.3V |
ADC2_IN3 |
||||
GPIO1_IO3 |
||||
GPT1_COMPARE3 |
||||
I2C1_SDA |
||||
UART1_RX_DATA |
||||
USB_OTG2_OC |
||||
USDHC1_CD_B |
||||
11 |
CAN2_RX |
H14 |
CSI_DATA9 |
3.3V |
ECSPI3_MISO |
||||
ENET1_COL |
||||
FLEXCAN2_RX |
||||
GPIO1_IO23 |
||||
GPT1_COMPARE3 |
||||
UART2_RTS_B |
||||
12 |
CAN2_TX |
J15 |
CSI_DATA8 |
3.3V |
ECSPI3_MOSI |
||||
ENET1_CRS |
||||
FLEXCAN2_TX |
||||
GPIO1_IO22 |
||||
GPT1_COMPARE2 |
||||
SJC_DE_B |
||||
UART2_CTS_B |
||||
13 |
CAN1_RX |
G14 |
CSI_DATA11 |
3.3V |
ENET1_EVENT1_OUT |
||||
ENET2_TX_ER |
||||
FLEXCAN1_RX |
||||
GPIO1_IO27 |
||||
UART3_RTS_B |
||||
WDOG1_WDOG_B |
||||
14 |
CAN1_TX |
H15 |
CSI_DATA10 |
3.3V |
ENET1_EVENT1_IN |
||||
ENET2_RX_CLK |
||||
EPIT2_OUT |
||||
FLEXCAN1_TX |
||||
GPIO1_IO26 |
||||
UART3_CTS_B |
||||
15 |
ENET_MDC |
L16 |
ADC1_IN7 |
3.3V |
ADC2_IN7 |
||||
ENET1_MDC |
||||
ENET2_MDC |
||||
CSI_PIXCLK |
||||
GPIO1_IO07 |
||||
UART1_RTS_B |
||||
USDHC2_CD_B |
||||
16 |
ENET_MDIO |
K17 |
ADC1_IN6 |
3.3V |
ADC2_IN6 |
||||
CCM_REF_EN_8 |
||||
CSI_MCLK |
||||
ENET1_MDIO |
||||
ENET2_MDIO |
||||
GPIO1_IO06 |
||||
UART1_CTS_B |
||||
USDHC2_WP |
||||
17 |
ENET1_TXD1 |
E14 |
CSI_DATA20 |
3.3V |
ENET1_TDATA1 |
||||
ENET2_MDIO |
||||
GPIO2_IO4 |
||||
KPP_ROW2 |
||||
PWM5_OUT |
||||
UART6_CTS_B |
||||
WDOG1_WDOG_RST_B_DEB |
||||
18 |
ENET1_TXEN |
F15 |
CSI_DATA21 |
3.3V |
ENET1_TX_EN |
||||
ENET2_MDC |
||||
GPIO2_IO5 |
||||
KPP_COL2 |
||||
PWM6_OUT |
||||
UART6_RTS_B |
||||
WDOG2_WDOG_RST_B_DEB |
||||
19 |
ENET1_RXD0 |
F16 |
CSI_DATA16 USDHC1_LCTL |
3.3V |
20 |
ENET1_TXD0 |
E15 |
CSI_DATA19 |
3.3V |
ENET1_TDATA0 |
||||
FLEXCAN2_RX |
||||
GPIO2_IO3 |
||||
KPP_COL1 |
||||
UART5_CTS_B |
||||
USDHC2_VSELECT |
||||
21 |
ENET1_RXD1 |
E17 |
CSI_DATA17 |
3.3V |
ENET1_RDATA1 |
||||
FLEXCAN1_RX |
||||
GPIO2_IO1 |
||||
KPP_COL0 |
||||
PWM2_OUT |
||||
UART4_CTS_B |
||||
USDHC2_LCTL |
||||
22 |
ENET1_TX_CLK |
F14 |
CSI_DATA22 |
3.3V |
ENET1_TX_CLK |
||||
GPIO2_IO6 |
||||
GPT1_CLK |
||||
KPP_ROW3 |
||||
PWM7_OUT |
||||
UART7_CTS_B |
||||
XTALOSC_REF_CLK1 |
||||
23 |
ENET1_CRS_DV |
E16 |
CSI_DATA18 |
3.3V |
ENET1_RX_EN |
||||
FLEXCAN2_TX |
||||
GPIO2_IO2 |
||||
KPP_ROW1 |
||||
UART5_RTS_B |
||||
USDHC1_VSELECT |
||||
24 |
ENET1_RXER |
D15 |
CSI_DATA23 |
3.3V |
EIM_CRE |
||||
ENET1_RX_ER |
||||
GPIO2_IO7 |
||||
GPT1_CAPTURE2 |
||||
KPP_COL3 |
||||
PWM8_OUT |
||||
UART7_RTS_B |
||||
25 |
UART1_RXD |
K16 |
CSI_DATA3 |
3.3V |
ENET1_RDATA3 |
||||
GPIO1_IO17 |
||||
GPT1_CLK |
||||
I2C3_SDA |
||||
SPDIF_IN |
||||
UART1_RX_DATA |
||||
26 |
UART1_CTS |
K15 |
CSI_DATA4 |
3.3V |
ENET1_RX_CLK |
||||
ENET2_1588_EVENT1_IN |
||||
GPIO1_IO18 |
||||
UART1_CTS_B |
||||
USDHC1_WP |
||||
USDHC2_WP |
||||
27 |
UART1_TXD |
K14 |
CSI_DATA2 |
3.3V |
ENET1_RDATA2 |
||||
GPIO1_IO16 |
||||
GPT1_COMPARE1 |
||||
I2C3_SCL |
||||
SPDIF_OUT |
||||
UART1_TX_DATA |
||||
28 |
UART1_RTS |
J14 |
CSI_DATA5 |
3.3V |
ENET1_TX_ER |
||||
ENET2_1588_EVENT1_OUT |
||||
GPIO1_IO19 |
||||
UART1_RTS_B |
||||
USDHC1_CD_B |
||||
USDHC2_CD_B |
||||
29 |
UART2_TXD |
J17 |
CSI_DATA6 |
3.3V |
ECSPI3_SS0 |
||||
ENET1_TDATA2 |
||||
GPIO1_IO20 |
||||
GPT1_CAPTURE1 |
||||
I2C4_SCL |
||||
UART2_TX_DATA |
||||
30 |
UART2_RXD |
J16 |
CSI_DATA7 |
3.3V |
ECSPI3_SCLK |
||||
ENET1_TDATA3 |
||||
GPIO1_IO21 |
||||
GPT1_CAPTURE2 |
||||
I2C4_SDA |
||||
UART2_RX_DATA |
||||
31 |
UART3_TXD |
H17 |
CSI_DATA1 |
3.3V |
ENET2_RDATA2 |
||||
GPIO1_IO24 |
||||
SIM1_PORT0_PD |
||||
UART2_CTS_B |
||||
UART3_TX_DATA |
||||
USB_OTG1_ID |
||||
32 |
UART3_RXD |
H16 |
CSI_DATA0 |
3.3V |
ENET2_RDATA3 |
||||
EPIT1_OUT |
||||
GPIO1_IO25 |
||||
SIM2_PORT0_PD |
||||
UART2_RTS_B |
||||
UART3_RX_DATA |
||||
33 |
UART4_TXD |
G17 |
CSI_DATA12 |
3.3V |
ECSPI2_SCLK |
||||
ENET2_TDATA2 |
||||
GPIO1_IO28 |
||||
I2C1_SCL |
||||
UART4_TX_DATA |
||||
34 |
UART4_RXD |
G16 |
CSI_DATA13 |
3.3V |
ECSPI2_SS0 |
||||
ENET2_TDATA3 |
||||
GPIO1_IO29 |
||||
I2C1_SDA |
||||
UART4_RX_DATA |
||||
35 |
UART5_TXD |
F17 |
CSI_DATA14 |
3.3V |
ECSPI2_MOSI |
||||
ENET2_CRS |
||||
GPIO1_IO30 |
||||
I2C2_SCL |
||||
UART5_TX_DATA |
||||
36 |
UART5_RXD |
G13 |
CSI_DATA15 |
3.3V |
ECSPI2_MISO |
||||
ENET2_COL |
||||
GPIO1_IO31 |
||||
I2C2_SDA |
||||
UART5_RX_DATA |
||||
37 |
UART8_RTS |
D16 |
ECSPI4_SS0 |
3.3V |
EIM_ADDR25 |
||||
ENET2_RX_ER |
||||
GPIO2_IO15 |
||||
KPP_COL7 |
||||
SIM2_PORT0_SVEN |
||||
UART8_RTS_B |
||||
WDOG1_WDOG_ANY |
||||
38 |
UART6_RXD |
C16 |
ENET1_MDC |
3.3V |
ENET2_RDATA1 |
||||
GPIO2_IO9 |
||||
I2C3_SDA |
||||
KPP_COL4 |
||||
SIM1_PORT0_CLK |
||||
UART6_RX_DATA |
||||
USB_OTG1_OC |
||||
39 |
UART8_CTS |
D17 |
ECSPI4_MISO |
3.3V |
ENET2_TX_CLK |
||||
GPIO2_IO14 |
||||
KPP_ROW7 |
||||
SIM2_PORT0_RST_B |
||||
UART8_CTS_B |
||||
USB_OTG2_ID |
||||
XTALOSC_REF_CLK2 |
||||
40 |
UART6_TXD |
C17 |
ENET1_MDIO |
3.3V |
ENET2_RDATA0 |
||||
GPIO2_IO8 |
||||
I2C3_SCL |
||||
KPP_ROW4 |
||||
SIM1_PORT0_TRXD |
||||
UART6_TX_DATA |
||||
USB_OTG1_PWR |
||||
41 |
UART8_RXD |
B15 |
ECSPI4_MOSI |
3.3V |
EIM_ACLK_FREERUN |
||||
ENET2_TX_EN |
||||
GPIO2_IO13 |
||||
KPP_COL6 |
||||
SIM2_PORT0_CLK |
||||
UART8_RX_DATA |
||||
USB_OTG2_OC |
||||
42 |
UART7_TXD |
B17 |
EIM_ADDR26 |
3.3V |
ENET2_RX_EN |
||||
GPIO2_IO10 |
||||
I2C4_SCL |
||||
KPP_ROW5 |
||||
SIM1_PORT0_RST_B |
||||
UART7_TX_DATA |
||||
XTALOSC_ENET_REF_CLK_25M |
||||
43 |
UART8_TXD |
A16 |
ECSPI4_SCLK |
3.3V |
EIM_EB3_B |
||||
ENET2_TDATA1 |
||||
GPIO2_IO12 |
||||
KPP_ROW6 |
||||
SIM2_PORT0_TRXD |
||||
UART8_TX_DATA |
||||
USB_OTG2_PWR |
||||
44 |
UART7_RXD |
A15 |
EIM_EB2_B |
3.3V |
ENET2_TDATA0 |
||||
GPIO2_IO11 |
||||
I2C4_SDA |
||||
KPP_COL5 |
||||
SIM1_PORT0_SVEN |
||||
UART7_RX_DATA |
||||
45 |
GND |
— |
— |
— |
46 |
5VIN |
— |
— |
5V（input） |
47 |
||||
48 |
||||
49 |
DCDC_3V3 |
— |
30mA (Use for LED or Power enable) |
3.3V(output) |
50 |
VDD_SNVS_IN |
— |
5mA(Only use for Boot Mode) |
3.3V(output) |
51 |
GND |
— |
— |
— |
52 |
GND |
— |
— |
— |
53 |
LCD_DATA23 |
B16 |
CSI_DATA15 |
3.3V |
ECSPI1_MISO |
||||
EIM_DATA15 |
||||
GPIO3_IO28 |
||||
LCDIF_DATA23 |
||||
MQS_LEFT |
||||
SRC_BT_CFG31 |
||||
USDHC2_DATA3 |
||||
54 |
LCD_DATA19 |
D14 |
CSI_DATA11 |
3.3V |
EIM_DATA11 |
||||
GPIO3_IO24 |
||||
LCDIF_DATA19 |
||||
PWM6_OUT |
||||
SRC_BT_CFG27 |
||||
USDHC2_CLK |
||||
WDOG1_WDOG_ANY |
||||
55 |
LCD_DATA20 |
C14 |
CSI_DATA12 |
3.3V |
ECSPI1_SCLK |
||||
EIM_DATA12 |
||||
GPIO3_IO25 |
||||
LCDIF_DATA20 |
||||
SRC_BT_CFG28 |
||||
UART8_TX_DATA |
||||
USDHC2_DATA0 |
||||
56 |
LCD_DATA21 |
B14 |
CSI_DATA13 |
3.3V |
ECSPI1_SS0 |
||||
EIM_DATA13 |
||||
GPIO3_IO26 |
||||
LCDIF_DATA21 |
||||
SRC_BT_CFG29 |
||||
UART8_RX_DATA |
||||
USDHC2_DATA1 |
||||
57 |
LCD_DATA22 |
A14 |
CSI_DATA14 |
3.3V |
ECSPI1_MOSI |
||||
EIM_DATA14 |
||||
GPIO3_IO27 |
||||
LCDIF_DATA22 |
||||
MQS_RIGHT |
||||
SRC_BT_CFG30 |
||||
USDHC2_DATA2 |
||||
58 |
LCD_DATA17 |
B13 |
ARM_PLATFORM_TRACE_CTL |
3.3V |
CSI_DATA0 |
||||
EIM_DATA9 |
||||
GPIO3_IO22 |
||||
LCDIF_DATA17 |
||||
SRC_BT_CFG25 |
||||
UART7_RX_DATA |
||||
USDHC2_DATA7 |
||||
59 |
LCD_DATA18 |
A13 |
ARM_PLATFORM_EVENTO |
3.3V |
CSI_DATA10 |
||||
EIM_DATA10 |
||||
GPIO3_IO23 |
||||
LCDIF_DATA18 |
||||
PWM5_OUT |
||||
SRC_BT_CFG26 |
||||
USDHC2_CMD |
||||
60 |
LCD_DATA13 |
B12 |
ARM_PLATFORM_TRACE13 |
3.3V |
CSI_DATA21 |
||||
EIM_DATA5 |
||||
GPIO3_IO18 |
||||
LCDIF_DATA13 |
||||
SAI3_TX_BCLK |
||||
SRC_BT_CFG13 |
||||
USDHC2_RESET_B |
||||
61 |
LCD_DATA14 |
A12 |
ARM_PLATFORM_TRACE14 |
3.3V |
CSI_DATA22 |
||||
EIM_DATA6 |
||||
GPIO3_IO19 |
||||
LCDIF_DATA14 |
||||
SAI3_RX_DATA |
||||
SRC_BT_CFG14 |
||||
USDHC2_DATA4 |
||||
62 |
LCD_DATA8 |
B11 |
ARM_PLATFORM_TRACE8 |
3.3V |
CSI_DATA16 |
||||
EIM_DATA0 |
||||
FLEXCAN1_TX |
||||
GPIO3_IO13 |
||||
LCDIF_DATA8 |
||||
SRC_BT_CFG8 |
||||
SPDIF_IN |
||||
63 |
LCD_DATA9 |
A11 |
ARM_PLATFORM_TRACE9 |
3.3V |
CSI_DATA17 |
||||
EIM_DATA1 |
||||
FLEXCAN1_RX |
||||
GPIO3_IO14 |
||||
LCDIF_DATA9 |
||||
SAI3_MCLK |
||||
SRC_BT_CFG9 |
||||
64 |
LCD_DATA7 |
D11 |
ARM_PLATFORM_TRACE7 |
3.3V |
ECSPI1_SS3 |
||||
ENET2_1588_EVENT3_OUT |
||||
GPIO3_IO12 |
||||
LCDIF_DATA7 |
||||
SRC_BT_CFG7 |
||||
SPDIF_EXT_CLK |
||||
UART7_RTS_B |
||||
65 |
LCD_DATA6 |
A10 |
ARM_PLATFORM_TRACE6 |
3.3V |
ECSPI1_SS2 |
||||
ENET2_1588_EVENT3_IN |
||||
GPIO3_IO11 |
||||
LCDIF_DATA6 |
||||
SRC_BT_CFG6 |
||||
SPDIF_LOCK |
||||
UART7_CTS_B |
||||
66 |
LCD_DATA5 |
B10 |
ARM_PLATFORM_TRACE5 |
3.3V |
ECSPI1_SS1 |
||||
ENET2_1588_EVENT2_OUT |
||||
GPIO3_IO10 |
||||
LCDIF_DATA5 |
||||
SRC_BT_CFG5 |
||||
SPDIF_OUT |
||||
UART8_RTS_B |
||||
67 |
LCD_DATA4 |
C10 |
ARM_PLATFORM_TRACE4 |
3.3V |
ENET2_1588_EVENT2_IN |
||||
GPIO3_IO9 |
||||
LCDIF_DATA4 |
||||
SAI1_TX_DATA |
||||
SRC_BT_CFG4 |
||||
SPDIF_SR_CLK |
||||
UART8_CTS_B |
||||
68 |
LCD_DATA0 |
B9 |
ARM_PLATFORM_TRACE0 |
3.3V |
ENET1_1588_EVENT2_IN |
||||
GPIO3_IO5 |
||||
I2C3_SDA |
||||
LCDIF_DATA0 |
||||
PWM1_OUT |
||||
SAI1_MCLK |
||||
SRC_BT_CFG0 |
||||
69 |
LCD_DATA1 |
A9 |
ARM_PLATFORM_TRACE1 |
3.3V |
ENET1_1588_EVENT2_OUT |
||||
GPIO3_IO6 |
||||
I2C3_SCL |
||||
LCDIF_DATA1 |
||||
PWM2_OUT |
||||
SAI1_TX_SYNC |
||||
SRC_BT_CFG1 |
||||
70 |
LCD_DATA10 |
E12 |
ARM_PLATFORM_TRACE10 |
3.3V |
CSI_DATA18 |
||||
EIM_DATA2 |
||||
FLEXCAN2_TX |
||||
GPIO3_IO15 |
||||
LCDIF_DATA10 |
||||
SAI3_RX_SYNC |
||||
SRC_BT_CFG10 |
||||
71 |
LCD_DATA15 |
D13 |
ARM_PLATFORM_TRACE15 |
3.3V |
CSI_DATA23 |
||||
EIM_DATA7 |
||||
GPIO3_IO20 |
||||
LCDIF_DATA15 |
||||
SAI3_TX_DATA |
||||
SRC_BT_CFG15 |
||||
USDHC2_DATA5 |
||||
72 |
LCD_DATA16 |
C13 |
ARM_PLATFORM_TRACE_CLK |
3.3V |
CSI_DATA1 |
||||
EIM_DATA8 |
||||
GPIO3_IO21 |
||||
LCDIF_DATA16 |
||||
SRC_BT_CFG24 |
||||
UART7_TX_DATA |
||||
USDHC2_DATA6 |
||||
73 |
LCD_DATA12 |
C12 |
ARM_PLATFORM_TRACE12 |
3.3V |
CSI_DATA20 |
||||
ECSPI1_RDY |
||||
EIM_DATA4 |
||||
GPIO3_IO17 |
||||
LCDIF_DATA12 |
||||
SAI3_TX_SYNC |
||||
SRC_BT_CFG12 |
||||
74 |
LCD_DATA11 |
D12 |
ARM_PLATFORM_TRACE11 |
3.3V |
CSI_DATA19 |
||||
EIM_DATA3 |
||||
FLEXCAN2_RX |
||||
GPIO3_IO16 |
||||
LCDIF_DATA11 |
||||
SAI3_RX_BCLK |
||||
SRC_BT_CFG11 |
||||
75 |
LCD_DATA3 |
D10 |
ARM_PLATFORM_TRACE3 |
3.3V |
ENET1_1588_EVENT3_OUT |
||||
GPIO3_IO8 |
||||
I2C4_SCL |
||||
LCDIF_DATA3 |
||||
PWM4_OUT |
||||
SAI1_RX_DATA |
||||
SRC_BT_CFG3 |
||||
76 |
LCD_DATA2 |
E10 |
ARM_PLATFORM_TRACE2 |
3.3V |
ENET1_1588_EVENT3_IN |
||||
GPIO3_IO7 |
||||
I2C4_SDA |
||||
LCDIF_DATA2 |
||||
PWM3_OUT |
||||
SAI1_TX_BCLK |
||||
SRC_BT_CFG2 |
||||
77 |
LCD_RESET |
E9 |
ARM_PLATFORM_EVENTI |
3.3V |
ECSPI2_SS3 |
||||
GPIO3_IO4 |
||||
LCDIF_CS |
||||
LCDIF_RESET |
||||
SAI3_TX_DATA |
||||
WDOG1_WDOG_ANY |
||||
78 |
LCD_VSYNC |
C9 |
ECSPI2_SS2 |
3.3V |
GPIO3_IO3 |
||||
LCDIF_BUSY |
||||
LCDIF_VSYNC |
||||
SAI3_RX_SYNC |
||||
UART4_RTS_B |
||||
WDOG2_WDOG_B |
||||
79 |
LCD_HSYNC |
D9 |
ECSPI2_SS1 |
3.3V |
GPIO3_IO2 |
||||
LCDIF_HSYNC |
||||
LCDIF_RS |
||||
SAI3_TX_BCLK |
||||
UART4_CTS_B |
||||
WDOG3_WDOG_RST_B_DEB |
||||
80 |
LCD_PCLK |
A8 |
EIM_CS2_B |
3.3V |
GPIO3_IO0 |
||||
LCDIF_CLK |
||||
LCDIF_WR_RWN |
||||
SAI3_MCLK |
||||
UART4_TX_DATA |
||||
WDOG1_WDOG_RST_B_DEB |
||||
81 |
LCD_DE |
B8 |
ECSPI2_RDY |
3.3V |
EIM_CS3_B |
||||
GPIO3_IO1 |
||||
LCDIF_ENABLE |
||||
LCDIF_RD_E |
||||
SAI3_TX_SYNC |
||||
UART4_RX_DATA |
||||
82 |
GND |
— |
— |
— |
83 |
I2C1_SCL |
E5 |
CSI_PIXCLK |
3.3V |
EIM_OE |
||||
GPIO4_IO18 |
||||
I2C1_SCL |
||||
NAND_CE3_B |
||||
SNVS_VIO_5 |
||||
UART6_RX_DATA |
||||
USDHC2_WP |
||||
84 |
I2C1_SDA |
F5 |
CSI_MCLK |
3.3V |
EIM_CS0_B |
||||
GPIO4_IO17 |
||||
I2C1_SDA |
||||
NAND_CE2_B |
||||
SNVS_VIO_5_CTL |
||||
UART6_TX_DATA |
||||
USDHC2_CD_B |
||||
85 |
NAND_CE1N |
B5 |
ECSPI3_MOSI |
3.3V |
EIM_ADDR18 |
||||
GPIO4_IO14 |
||||
NAND_CE1_B |
||||
QSPI_A_DATA2 |
||||
UART3_CTS_B |
||||
USDHC1_DATA6 |
||||
86 |
SD1_CLK |
C1 |
EIM_ADDR20 |
3.3V |
GPIO2_IO17 |
||||
GPT2_COMPARE2 |
||||
SAI2_MCLK |
||||
SPDIF_IN |
||||
USB_OTG1_OC |
||||
USDHC1_CLK |
||||
87 |
SD1_DATA3 |
A2 |
CCM_CLKO2 |
3.3V |
EIM_ADDR24 |
||||
FLEXCAN2_RX |
||||
GPIO2_IO21 |
||||
GPT2_CAPTURE2 |
||||
SAI2_TX_DATA |
||||
USB_OTG2_ID |
||||
USDHC1_DATA3 |
||||
88 |
SD1_DATA0 |
B3 |
EIM_ADDR21 |
3.3V |
FLEXCAN1_TX |
||||
GPIO2_IO18 |
||||
GPT2_COMPARE3 |
||||
SAI2_TX_SYNC |
||||
USB_OTG1_ID |
||||
USDHC1_DATA0 |
||||
89 |
SD1_DATA1 |
B2 |
EIM_ADDR22 |
3.3V |
FLEXCAN1_RX |
||||
GPIO2_IO19 |
||||
GPT2_CLK |
||||
SAI2_TX_BCLK |
||||
USB_OTG2_PWR |
||||
USDHC1_DATA1 |
||||
90 |
SD1_DATA2 |
B1 |
CCM_CLKO1 |
3.3V |
EIM_ADDR23 |
||||
FLEXCAN2_TX |
||||
GPIO2_IO20 |
||||
GPT2_CAPTURE1 |
||||
SAI2_RX_DATA |
||||
USB_OTG2_OC |
||||
USDHC1_DATA2 |
||||
91 |
SD1_CMD |
C2 |
EIM_ADDR19 |
3.3V |
GPIO2_IO16 |
||||
GPT2_COMPARE1 |
||||
SAI2_RX_SYNC |
||||
SDMA_EXT_EVENT0 |
||||
SPDIF_OUT |
||||
USB_OTG1_PWR |
||||
USDHC1_CMD |
||||
92 |
GND |
— |
— |
— |
93 |
ECSPI1_MOSI |
D2 |
CSI_DATA8 |
3.3V |
ECSPI1_MOSI |
||||
EIM_AD6 |
||||
GPIO4_IO27 |
||||
SAI1_RX_DATA |
||||
SIM2_PORT1_SVEN |
||||
USDHC1_RESET_B |
||||
USDHC2_DATA6 |
||||
94 |
ECSPI2_MOSI |
E2 |
CSI_DATA4 |
3.3V |
ECSPI2_MOSI |
||||
EIM_AD2 |
||||
GPIO4_IO23 |
||||
SAI1_RX_SYNC |
||||
SIM1_PORT1_TRXD |
||||
UART5_RTS_B |
||||
USDHC2_DATA2 |
||||
95 |
ECSPI1_MISO |
D1 |
CSI_DATA9 |
3.3V |
ECSPI1_MISO |
||||
EIM_AD7 |
||||
GPIO4_IO28 |
||||
SAI1_TX_DATA |
||||
SIM2_PORT1_TRXD |
||||
USDHC1_VSELECT |
||||
USDHC2_DATA7 |
||||
96 |
ECSPI1_SCLK |
D4 |
CSI_DATA6 |
3.3V |
ECSPI1_SCLK |
||||
EIM_AD4 |
||||
GPIO4_IO25 |
||||
SAI1_TX_SYNC |
||||
SIM2_PORT1_CLK |
||||
USDHC1_WP |
||||
USDHC2_DATA4 |
||||
97 |
ECSPI2_SCLK |
E4 |
CSI_DATA2 |
3.3V |
ECSPI2_SCLK |
||||
EIM_AD0 |
||||
GPIO4_IO21 |
||||
SIM1_PORT1_RST_B |
||||
UART5_TX_DATA |
||||
USDHC2_DATA0 |
||||
98 |
ECSPI1_CS0 |
D3 |
CSI_DATA7 |
3.3V |
ECSPI1_SS0 |
||||
EIM_AD5 |
||||
GPIO4_IO26 |
||||
SAI1_TX_BCLK |
||||
SIM2_PORT1_RST_B |
||||
USDHC1_CD_B |
||||
USDHC2_DATA5 |
||||
99 |
ECSPI2_CS0 |
E3 |
CSI_DATA3 |
3.3V |
ECSPI2_SS0 |
||||
EIM_AD1 |
||||
GPIO4_IO22 |
||||
SAI1_MCLK |
||||
SIM1_PORT1_SVEN |
||||
UART5_RX_DATA |
||||
USDHC2_DATA1 |
||||
100 |
ECSPI2_MIS0 |
E1 |
CSI_DATA5 |
3.3V |
ECSPI2_MISO |
||||
EIM_AD3 |
||||
GPIO4_IO24 |
||||
SAI1_RX_BCLK |
||||
SIM2_PORT1_PD |
||||
UART5_CTS_B |
||||
USDHC2_DATA3 |
||||
101 |
GND |
— |
— |
— |
102 |
I2C2_SCL |
F3 |
CSI_HSYNC |
3.3V |
EIM_LBA_B |
||||
GPIO4_IO2 |
||||
I2C2_SCL |
||||
PWM8_OUT |
||||
SIM1_PORT1_PD |
||||
UART6_CTS_B |
||||
USDHC2_CMD |
||||
103 |
I2C2_SDA |
F2 |
CSI_VSYNC |
3.3V |
EIM_RW |
||||
GPIO4_IO19 |
||||
I2C2_SDA |
||||
PWM7_OUT |
||||
SIM1_PORT1_CLK |
||||
UART6_RTS_B |
||||
USDHC2_CLK |
||||
104 |
GND |
— |
— |
— |
105 |
||||
106 |
||||
107 |
SNVS_TAMPER5 |
N8 |
GPIO5_IO05 |
3.3V |
SNVS_TAMPER5 |
||||
108 |
SNVS_TAMPER8 |
N9 |
GPIO5_IO08 |
3.3V |
SNVS_TAMPER8 |
||||
109 |
SNVS_TAMPER1 |
R9 |
GPIO5_IO01 |
3.3V |
SNVS_TAMPER1 |
||||
110 |
SNVS_TAMPER4 |
P9 |
GPIO5_IO04 |
3.3V |
SNVS_TAMPER4 |
||||
111 |
SNVS_TAMPER3 |
P10 |
GPIO5_IO03 |
3.3V |
SNVS_TAMPER3 |
||||
112 |
SNVS_TAMPER7 |
N10 |
GPIO5_IO07 |
3.3V |
SNVS_TAMPER7 |
||||
113 |
SNVS_TAMPER0 |
R10 |
GPIO5_IO00 |
3.3V |
SNVS_TAMPER0 |
||||
114 |
SNVS_TAMPER2 |
P11 |
GPIO5_IO02 |
3.3V |
SNVS_TAMPER2 |
||||
115 |
SNVS_TAMPER6 |
N11 |
GPIO5_IO06 |
3.3V |
SNVS_TAMPER6 |
||||
116 |
SNVS_TAMPER9 |
R6 |
GPIO5_IO09 |
3.3V |
SNVS_TAMPER9 |
||||
117 |
GND |
— |
— |
— |
118 |
PMIC_ON_REQ |
T9 |
SNVS_PMIC_ON_REQ |
3.3V |
119 |
ONOFF |
R8 |
NC |
3.3V |
120 |
POR_B |
P8 |
RESET |
3.3V |
121 |
BOOT_MODE1 |
U10 |
SRC_BOOT_MODE1 |
3.3V |
122 |
BOOT_MODE0 |
T10 |
SRC_BOOT_MODE0 |
3.3V |
123 |
GND |
— |
— |
— |
124 |
USB_OTG2_VBUS |
U12 |
USB_VBUS |
5V(input) |
125 |
USB_OTG2_DP |
U13 |
USB_OTG2_DP |
3.3V |
126 |
USB_OTG2_DN |
T13 |
USB_OTG2_DN |
3.3V |
127 |
GND |
— |
— |
— |
128 |
USB_OTG1_VBUS |
T12 |
USB_VBUS |
5V(input) |
129 |
USB_OTG1_DP |
U15 |
USB_OTG1_DP |
3.3V |
130 |
USB_OTG1_DN |
T15 |
USB_OTG1_DN |
3.3V |
131 |
GND |
— |
— |
— |
132 |
NUSB_OTG_CHD |
U16 |
NC |
3.3V |
133 |
USB_OTG1_ID |
K13 |
ADC_ADC1_IN0 |
3.3V |
ADC_ADC2_IN0 |
||||
ENET1_1588_EVENT0_IN |
||||
GPIO1_IO0 |
||||
GPT1_CAPTURE1 |
||||
I2C2_SCL |
||||
MQS_RIGHT |
||||
USB_OTG1_ID |
||||
WDOG3_WDOG_B |
||||
XTALOSC_REF_CLK1 |
||||
134 |
JTAG_NTRST |
N14 |
GPIO1_IO15 |
3.3V |
GPT2_COMPARE3 |
||||
PWM8_OUT |
||||
SAI2_TX_DATA |
||||
SJC_TRSTB |
||||
135 |
JTAG_TMS |
P14 |
CCM_CLKO1 |
3.3V |
EPIT1_OUT |
||||
GPIO1_IO11 |
||||
GPT2_CAPTURE1 |
||||
SAI2_MCLK |
||||
SDMA_EXT_EVENT1 |
||||
SJC_TMS |
||||
136 |
JTAG_MOD |
P15 |
CCM_PMIC_READY |
3.3V |
GPIO1_IO10 |
||||
GPT2_CLK |
||||
SDMA_EXT_EVENT0 |
||||
SJC_MOD |
||||
SPDIF_OUT |
||||
XTALOSC_ENET_REF_CLK_25M |
||||
137 |
JTAG_TCK |
M14 |
GPIO1_IO14 |
3.3V |
GPT2_COMPARE2 |
||||
PWM7_OUT |
||||
SAI2_RX_DATA |
||||
SIM2_POWER_FAIL |
||||
SJC_TCK |
||||
138 |
JTAG_TDO |
N15 |
CCM_CLKO2 |
3.3V |
EPIT2_OUT |
||||
GPIO1_IO12 |
||||
GPT2_CAPTURE2 |
||||
MQS_RIGHT |
||||
SAI2_TX_SYNC |
||||
SJC_TDO |
||||
139 |
JTAG_TD1 |
N16 |
GPIO1_IO13 |
3.3V |
GPT2_COMPARE1 |
||||
MQS_LEFT |
||||
PWM6_OUT |
||||
SAI2_TX_BCLK |
||||
SIM1_POWER_FAIL |
||||
SJC_TDI |
||||
140 |
GND |
— |
— |
— |
I.MX6ULZ(6Z)
核心板管脚号 |
核心板管脚定义 |
CPU 管脚号 |
CPU管脚复用功能 |
管脚电压 |
1 |
CLK1_N |
P16 |
CCM_CLK1_N |
2.5V |
2 |
CLK1_P |
P17 |
CCM_CLK1_P |
2.5V |
3 |
WDOG_B |
N17 |
CCM_PMIC_READY |
3.3V |
GPIO1_IO08 |
||||
PWM1_OUT |
||||
WDOG1_WDOG_B |
||||
USDHC2_VSELECT |
||||
SPDIF_OUT |
||||
4 |
PWM4 |
M17 |
GPIO1_IO5 |
3.3V |
PWM4_OUT |
||||
USB_OTG2_ID |
||||
USDHC1_VSELECT |
||||
5 |
PWM2 |
M15 |
GPIO1_IO9 |
3.3V |
PWM2_OUT |
||||
SPDIF_IN |
||||
USDHC1_RESET_B |
||||
USDHC2_RESET_B |
||||
WDOG1_WDOG_ANY |
||||
6 |
GPIO4_IO16 |
E6 |
EIM_WAIT |
3.3V |
GPIO4_IO16 |
||||
NAND_DQS |
||||
QSPI_A_SS0_B |
||||
SDMA_EXT_EVENT1 |
||||
SPDIF_EXT_CLK |
||||
7 |
USB_OTG2_PWR |
L14 |
GPIO1_IO2 |
3.3V |
GPT1_COMPARE2 |
||||
I2C1_SCL |
||||
SDMA_EXT_EVENT0 |
||||
UART1_TX_DATA |
||||
USB_OTG2_PWR |
||||
USDHC1_WP |
||||
8 |
USB_OTG1_OC |
L15 |
GPIO1_IO1 |
3.3V |
GPT1_COMPARE1 |
||||
I2C2_SDA |
||||
MQS_LEFT |
||||
USB_OTG1_OC |
||||
WDOG1_WDOG_B |
||||
9 |
USB_OTG1_PWR |
M16 |
GPIO1_IO4 |
3.3V |
PWM3_OUT |
||||
USB_OTG1_PWR |
||||
USDHC1_RESET_B |
||||
XTALOSC_REF_CLK_24M |
||||
10 |
USB_OTG2_OC |
L17 |
GPIO1_IO3 |
3.3V |
GPT1_COMPARE3 |
||||
I2C1_SDA |
||||
UART1_RX_DATA |
||||
USB_OTG2_OC |
||||
USDHC1_CD_B |
||||
11 |
GPIO1_IO23 |
H14 |
GPIO1_IO23 |
3.3V |
GPT1_COMPARE3 |
||||
UART2_RTS_B |
||||
12 |
GPIO1_IO22 |
J15 |
GPIO1_IO22 |
3.3V |
GPT1_COMPARE2 |
||||
SJC_DE_B |
||||
UART2_CTS_B |
||||
13 |
GPIO1_IO27 |
G14 |
GPIO1_IO27 |
3.3V |
UART3_RTS_B |
||||
WDOG1_WDOG_B |
||||
14 |
GPIO1_IO26 |
H15 |
GPIO1_IO26 |
3.3V |
UART3_CTS_B |
||||
15 |
GPIO1_IO7 |
L16 |
GPIO1_IO7 |
3.3V |
UART1_RTS_B |
||||
USB_OTG_HOST_MODE |
||||
USDHC2_CD_B |
||||
16 |
GPIO1_IO6 |
K17 |
CCM_REF_EN_B |
3.3V |
GPIO1_IO6 |
||||
UART1_CTS_B |
||||
USB_OTG_PWR_WAKE |
||||
USDHC2_WP |
||||
17 |
GPIO2_IO4 |
E14 |
GPIO2_IO4 |
3.3V |
KPP_ROW2 |
||||
WDOG1_WDOG_RST_B_DEB |
||||
18 |
GPIO2_IO5 |
F15 |
GPIO2_IO5 |
3.3V |
KPP_COL2 |
||||
WDOG2_WDOG_RST_B_DEB |
||||
19 |
GPIO2_IO0 |
F16 |
GPIO2_IO0 |
3.3V |
KPP_ROW0 |
||||
PWM1_OUT |
||||
UART4_RTS_B |
||||
USDHC1_LCTL |
||||
20 |
GPIO2_IO3 |
E15 |
GPIO2_IO3 |
3.3V |
KPP_COL1 |
||||
USDHC2_VSELECT |
||||
XTALOSC_REF_CLK_24M |
||||
21 |
GPIO2_IO1 |
E17 |
GPIO2_IO1 |
3.3V |
KPP_COL0 |
||||
PWM2_OUT |
||||
UART4_CTS_B |
||||
USDHC2_LCTL |
||||
22 |
GPIO2_IO6 |
F14 |
GPIO2_IO6 |
3.3V |
GPT1_CLK |
||||
KPP_ROW3 |
||||
23 |
GPIO2_IO2 |
E16 |
GPIO2_IO2 |
3.3V |
KPP_ROW1 |
||||
USDHC1_VSELECT |
||||
24 |
GPIO2_IO7 |
D15 |
EIM_CRE |
3.3V |
GPIO2_IO7 |
||||
GPT1_CAPTURE2 |
||||
KPP_COL3 |
||||
25 |
UART1_RXD |
K16 |
GPIO1_IO17 |
3.3V |
GPT1_CLK |
||||
SPDIF_IN |
||||
UART1_RX_DATA |
||||
26 |
UART1_CTS |
K15 |
GPIO1_IO18 |
3.3V |
UART1_CTS_B |
||||
USDHC1_WP |
||||
USDHC2_WP |
||||
27 |
UART1_TXD |
K14 |
GPIO1_IO16 |
3.3V |
GPT1_COMPARE1 |
||||
SPDIF_OUT |
||||
UART1_TX_DATA |
||||
28 |
UART1_RTS |
J14 |
GPIO1_IO19 |
3.3V |
UART1_RTS_B |
||||
USDHC1_CD_B |
||||
USDHC2_CD_B |
||||
29 |
UART2_TXD |
J17 |
GPIO1_IO20 |
3.3V |
GPT1_CAPTURE1 |
||||
UART2_TX_DATA |
||||
30 |
UART2_RXD |
J16 |
GPIO1_IO21 |
3.3V |
GPT1_CAPTURE2 |
||||
UART2_RX_DATA |
||||
31 |
UART3_TXD |
H17 |
GPIO1_IO24 |
3.3V |
UART2_CTS_B |
||||
UART3_TX_DATA |
||||
USB_OTG1_ID |
||||
32 |
UART3_RXD |
H16 |
EPIT1_OUT |
3.3V |
GPIO1_IO25 |
||||
UART2_RTS_B |
||||
UART3_RX_DATA |
||||
33 |
UART4_TXD |
G17 |
ECSPI2_SCLK |
3.3V |
GPIO1_IO28 |
||||
I2C1_SCL |
||||
UART4_TX_DATA |
||||
34 |
UART4_RXD |
G16 |
ECSPI2_SS0 |
3.3V |
GPIO1_IO29 |
||||
I2C1_SDA |
||||
UART4_RX_DATA |
||||
35 |
GPIO1_IO30 |
F17 |
ECSPI2_MOSI |
3.3V |
GPIO1_IO30 |
||||
I2C2_SCL |
||||
36 |
GPIO1_IO31 |
G13 |
ECSPI2_MISO |
3.3V |
GPIO1_IO31 |
||||
I2C2_SDA |
||||
37 |
GPIO2_IO15 |
D16 |
EIM_ADDR25 |
3.3V |
GPIO2_IO15 |
||||
KPP_COL7 |
||||
WDOG1_WDOG_ANY |
||||
38 |
GPIO2_IO9 |
C16 |
GPIO2_IO9 |
3.3V |
KPP_COL4 |
||||
USB_OTG1_OC |
||||
39 |
GPIO2_IO14 |
D17 |
GPIO2_IO14 |
3.3V |
KPP_ROW7 |
||||
USB_OTG2_ID |
||||
40 |
GPIO2_IO8 |
C17 |
GPIO2_IO8 |
3.3V |
KPP_ROW4 |
||||
USB_OTG1_PWR |
||||
41 |
GPIO2_IO13 |
B15 |
EIM_ACLK_FREERUN |
3.3V |
GPIO2_IO13 |
||||
KPP_COL6 |
||||
USB_OTG2_OC |
||||
42 |
GPIO2_IO10 |
B17 |
EIM_ADDR26 |
3.3V |
GPIO2_IO10 |
||||
KPP_ROW5 |
||||
43 |
GPIO2_IO12 |
A16 |
EIM_EB3_B |
3.3V |
GPIO2_IO12 |
||||
KPP_ROW6 |
||||
USB_OTG2_PWR |
||||
44 |
GPIO2_IO11 |
A15 |
EIM_EB2_B |
3.3V |
GPIO2_IO11 |
||||
KPP_COL5 |
||||
XTALOSC_REF_CLK_24M |
||||
45 |
GND |
— |
— |
— |
46 |
5VIN |
— |
— |
input |
47 |
||||
48 |
||||
49 |
DCDC_3V3 |
— |
30mA(Use for LED or Power enable) |
3V3(output) |
50 |
VDD_SNVS_IN |
— |
5mA(Only use for Boot Mode) |
3V3(output) |
51 |
GND |
— |
— |
— |
52 |
GND |
— |
— |
— |
53 |
GPIO3_IO28 |
B16 |
ECSPI1_MISO |
3.3V |
EIM_DATA15 |
||||
GPIO3_IO28 |
||||
MQS_LEFT |
||||
SRC_BT_CFG31 |
||||
USDHC2_DATA3 |
||||
54 |
GPIO3_IO24 |
D14 |
EIM_DATA11 |
3.3V |
GPIO3_IO24 |
||||
SRC_BT_CFG27 |
||||
USDHC2_CLK |
||||
WDOG1_WDOG_ANY |
||||
55 |
GPIO3_IO25 |
C14 |
ECSPI1_SCLK |
3.3V |
EIM_DATA12 |
||||
GPIO3_IO25 |
||||
SRC_BT_CFG28 |
||||
USDHC2_DATA0 |
||||
56 |
GPIO3_IO26 |
B14 |
ECSPI1_SS0 |
3.3V |
EIM_DATA13 |
||||
GPIO3_IO26 |
||||
SRC_BT_CFG29 |
||||
USDHC2_DATA1 |
||||
57 |
GPIO3_IO27 |
A14 |
ECSPI1_MOSI |
3.3V |
EIM_DATA14 |
||||
GPIO3_IO27 |
||||
MQS_RIGHT |
||||
SRC_BT_CFG30 |
||||
USDHC2_DATA2 |
||||
58 |
GPIO3_IO22 |
B13 |
ARM_PLATFORM_TRACE_CTL |
3.3V |
EIM_DATA9 |
||||
GPIO3_IO22 |
||||
SRC_BT_CFG25 |
||||
USDHC2_DATA7 |
||||
59 |
GPIO3_IO23 |
A13 |
ARM_PLATFORM_EVENTO |
3.3V |
EIM_DATA10 |
||||
GPIO3_IO23 |
||||
SRC_BT_CFG26 |
||||
USDHC2_CMD |
||||
60 |
GPIO3_IO18 |
B12 |
ARM_PLATFORM_TRACE13 |
3.3V |
EIM_DATA5 |
||||
GPIO3_IO18 |
||||
SAI3_TX_BCLK |
||||
SRC_BT_CFG13 |
||||
USDHC2_RESET_B |
||||
61 |
GPIO3_IO19 |
A12 |
ARM_PLATFORM_TRACE14 |
3.3V |
EIM_DATA6 |
||||
GPIO3_IO19 |
||||
SAI3_RX_DATA |
||||
SRC_BT_CFG14 |
||||
USDHC2_DATA4 |
||||
62 |
GPIO3_IO13 |
B11 |
ARM_PLATFORM_TRACE8 |
3.3V |
EIM_DATA0 |
||||
GPIO3_IO13 |
||||
SRC_BT_CFG8 |
||||
SPDIF_IN |
||||
63 |
GPIO3_IO14 |
A11 |
ARM_PLATFORM_TRACE9 |
3.3V |
EIM_DATA1 |
||||
GPIO3_IO14 |
||||
SAI3_MCLK |
||||
SRC_BT_CFG9 |
||||
64 |
GPIO3_IO12 |
D11 |
ARM_PLATFORM_TRACE7 |
3.3V |
ECSPI1_SS3 |
||||
GPIO3_IO12 |
||||
SRC_BT_CFG7 |
||||
SPDIF_EXT_CLK |
||||
65 |
GPIO3_IO11 |
A10 |
ARM_PLATFORM_TRACE6 |
3.3V |
ECSPI1_SS2 |
||||
GPIO3_IO11 |
||||
SRC_BT_CFG6 |
||||
SPDIF_LOCK |
||||
66 |
GPIO3_IO10 |
B10 |
ARM_PLATFORM_TRACE5 |
3.3V |
ECSPI1_SS1 |
||||
GPIO3_IO10 |
||||
SRC_BT_CFG5 |
||||
SPDIF_OUT |
||||
67 |
GPIO3_IO9 |
C10 |
ARM_PLATFORM_TRACE4 |
3.3V |
GPIO3_IO9 |
||||
SAI1_TX_DATA |
||||
SRC_BT_CFG4 |
||||
SPDIF_SR_CLK |
||||
68 |
GPIO3_IO5 |
B9 |
ARM_PLATFORM_TRACE0 |
3.3V |
GPIO3_IO5 |
||||
PWM1_OUT |
||||
SAI1_MCLK |
||||
SRC_BT_CFG0 |
||||
69 |
GPIO3_IO6 |
A9 |
ARM_PLATFORM_TRACE1 |
3.3V |
GPIO3_IO6 |
||||
PWM2_OUT |
||||
SAI1_TX_SYNC |
||||
SRC_BT_CFG1 |
||||
70 |
GPIO3_IO15 |
E12 |
ARM_PLATFORM_TRACE10 |
3.3V |
EIM_DATA2 |
||||
GPIO3_IO15 |
||||
SAI3_RX_SYNC |
||||
SRC_BT_CFG10 |
||||
71 |
GPIO3_IO20 |
D13 |
ARM_PLATFORM_TRACE15 |
3.3V |
EIM_DATA7 |
||||
GPIO3_IO20 |
||||
SAI3_TX_DATA |
||||
SRC_BT_CFG15 |
||||
USDHC2_DATA5 |
||||
72 |
GPIO3_IO21 |
C13 |
ARM_PLATFORM_TRACE_CLK |
3.3V |
EIM_DATA8 |
||||
GPIO3_IO21 |
||||
SRC_BT_CFG24 |
||||
USDHC2_DATA6 |
||||
73 |
GPIO3_IO17 |
C12 |
ARM_PLATFORM_TRACE12 |
3.3V |
ECSPI1_RDY |
||||
EIM_DATA4 |
||||
GPIO3_IO17 |
||||
SAI3_TX_SYNC |
||||
SRC_BT_CFG12 |
||||
74 |
GPIO3_IO16 |
D12 |
ARM_PLATFORM_TRACE11 |
3.3V |
EIM_DATA3 |
||||
GPIO3_IO16 |
||||
SAI3_RX_BCLK |
||||
SRC_BT_CFG11 |
||||
75 |
GPIO3_IO8 |
D10 |
ARM_PLATFORM_TRACE3 |
3.3V |
GPIO3_IO8 |
||||
PWM4_OUT |
||||
SAI1_RX_DATA |
||||
SRC_BT_CFG3 |
||||
76 |
GPIO3_IO7 |
E10 |
ARM_PLATFORM_TRACE2 |
3.3V |
GPIO3_IO7 |
||||
PWM3_OUT |
||||
SAI1_TX_BCLK |
||||
SRC_BT_CFG2 |
||||
77 |
GPIO3_IO4 |
E9 |
ARM_PLATFORM_EVENTI |
3.3V |
ECSPI2_SS3 |
||||
GPIO3_IO4 |
||||
SAI3_TX_DATA |
||||
WDOG1_WDOG_ANY |
||||
78 |
GPIO3_IO3 |
C9 |
ECSPI2_SS2 |
3.3V |
GPIO3_IO3 |
||||
SAI3_RX_SYNC |
||||
UART4_RTS_B |
||||
WDOG2_WDOG_B |
||||
79 |
GPIO3_IO2 |
D9 |
ECSPI2_SS1 |
3.3V |
GPIO3_IO2 |
||||
SAI3_TX_BCLK |
||||
UART4_CTS_B |
||||
WDOG3_WDOG_RST_B_DEB |
||||
80 |
GPIO3_IO0 |
A8 |
EIM_CS2_B |
3.3V |
GPIO3_IO0 |
||||
SAI3_MCLK |
||||
UART4_TX_DATA |
||||
WDOG1_WDOG_RST_B_DEB |
||||
81 |
GPIO3_IO1 |
B8 |
ECSPI2_RDY |
3.3V |
EIM_CS3_B |
||||
GPIO3_IO1 |
||||
SAI3_TX_SYNC |
||||
UART4_RX_DATA |
||||
82 |
GND |
— |
_ |
— |
83 |
I2C1_SCL |
E5 |
EIM_OE |
3.3V |
ESAI_TX2_RX3 |
||||
GPIO4_IO18 |
||||
I2C1_SCL |
||||
NAND_CE3_B |
||||
SNVS_VIO_5 |
||||
USDHC2_WP |
||||
84 |
I2C1_SDA |
F5 |
EIM_CS0_B |
3.3V |
ESAI_TX3_RX2 |
||||
GPIO4_IO17 |
||||
I2C1_SDA |
||||
NAND_CE2_B |
||||
SNVS_VIO_5_CTL |
||||
USDHC2_CD_B |
||||
85 |
GPIO4_IO14 |
B5 |
EIM_ADDR18 |
3.3V |
GPIO4_IO14 |
||||
NAND_CE1_B |
||||
QSPI_A_DATA2 |
||||
UART3_CTS_B |
||||
USDHC1_DATA6 |
||||
86 |
SD1_CLK |
C1 |
EIM_ADDR20 |
3.3V |
GPIO2_IO17 |
||||
SAI2_MCLK |
||||
SPDIF_IN |
||||
USB_OTG1_OC |
||||
USDHC1_CLK |
||||
87 |
SD1_DATA3 |
A2 |
CCM_CLKO2 |
3.3V |
EIM_ADDR24 |
||||
GPIO2_IO21 |
||||
SAI2_TX_DATA |
||||
USB_OTG2_ID |
||||
USDHC1_DATA3 |
||||
88 |
SD1_DATA0 |
B3 |
EIM_ADDR21 |
3.3V |
GPIO2_IO18 |
||||
SAI2_TX_SYNC |
||||
USB_OTG1_ID |
||||
USDHC1_DATA0 |
||||
89 |
SD1_DATA1 |
B2 |
EIM_ADDR22 |
3.3V |
GPIO2_IO19 |
||||
SAI2_TX_BCLK |
||||
USB_OTG2_PWR |
||||
USDHC1_DATA1 |
||||
90 |
SD1_DATA2 |
B1 |
CCM_CLKO1 |
3.3V |
EIM_ADDR23 |
||||
GPIO2_IO20 |
||||
SAI2_RX_DATA |
||||
USB_OTG2_OC |
||||
USDHC1_DATA2 |
||||
91 |
SD1_CMD |
C2 |
EIM_ADDR19 |
3.3V |
GPIO2_IO16 |
||||
SAI2_RX_SYNC |
||||
SDMA_EXT_EVENT0 |
||||
SPDIF_OUT |
||||
USB_OTG1_PWR |
||||
USDHC1_CMD |
||||
92 |
GND |
— |
_ |
— |
93 |
ECSPI1_MOSI |
D2 |
ECSPI1_MOSI |
3.3V |
EIM_AD6 |
||||
ESAI_TX5_RX0 |
||||
GPIO4_IO27 |
||||
SAI1_RX_DATA |
||||
USDHC1_RESET_B |
||||
USDHC2_DATA6 |
||||
94 |
ECSPI2_MOSI |
E2 |
ECSPI2_MOSI |
3.3V |
EIM_AD2 |
||||
ESAI_RX_FS |
||||
GPIO4_IO23 |
||||
SAI1_RX_SYNC |
||||
USDHC2_DATA2 |
||||
95 |
ECSPI1_MISO |
D1 |
ECSPI1_MISO |
3.3V |
EIM_AD7 |
||||
ESAI_TX0 |
||||
GPIO4_IO28 |
||||
SAI1_TX_DATA |
||||
USDHC1_VSELECT |
||||
USDHC2_DATA7 |
||||
96 |
ECSPI1_SCLK |
D4 |
ECSPI1_SCLK |
3.3V |
EIM_AD4 |
||||
ESAI_TX_FS |
||||
GPIO4_IO25 |
||||
SAI1_TX_SYNC |
||||
USDHC1_WP |
||||
USDHC2_DATA4 |
||||
97 |
ECSPI2_SCLK |
E4 |
ECSPI2_SCLK |
3.3V |
EIM_AD0 |
||||
ESAI_TX_HF_CLK |
||||
GPIO4_IO21 |
||||
USDHC2_DATA0 |
||||
98 |
ECSPI1_CS0 |
D3 |
ECSPI1_SS0 |
3.3V |
EIM_AD5 |
||||
ESAI_TX_CLK |
||||
GPIO4_IO26 |
||||
SAI1_TX_BCLK |
||||
USDHC1_CD_B |
||||
USDHC2_DATA5 |
||||
99 |
ECSPI2_CS0 |
E3 |
ECSPI2_SS0 |
3.3V |
EIM_AD1 |
||||
ESAI_RX_HF_CLK |
||||
GPIO4_IO22 |
||||
SAI1_MCLK |
||||
USDHC2_DATA1 |
||||
100 |
ECSPI2_MISO |
E1 |
ECSPI2_MISO |
3.3V |
EIM_AD3 |
||||
ESAI_RX_CLK |
||||
GPIO4_IO24 |
||||
SAI1_RX_BCLK |
||||
USDHC2_DATA3 |
||||
101 |
GND |
— |
— |
— |
102 |
I2C2_SCL |
F3 |
EIM_LBA_B |
3.3V |
ESAI_TX1 |
||||
GPIO4_IO20 |
||||
I2C2_SCL |
||||
USDHC2_CMD |
||||
103 |
I2C2_SDA |
F2 |
EIM_RW |
3.3V |
ESAI_TX4_RX1 |
||||
GPIO4_IO19 |
||||
I2C2_SDA |
||||
USDHC2_CLK |
||||
104 |
GND |
— |
— |
— |
105 |
||||
106 |
||||
107 |
SNVS_TAMPER5 |
N8 |
GPIO5_IO05/SNVS_TAMPER5 |
3.3V |
108 |
SNVS_TAMPER8 |
N9 |
GPIO5_IO08/SNVS_TAMPER8 |
3.3V |
109 |
SNVS_TAMPER1 |
R9 |
GPIO5_IO01/SNVS_TAMPER1 |
3.3V |
110 |
SNVS_TAMPER4 |
P9 |
GPIO5_IO04/SNVS_TAMPER4 |
3.3V |
111 |
SNVS_TAMPER3 |
P10 |
GPIO5_IO03/SNVS_TAMPER3 |
3.3V |
112 |
SNVS_TAMPER7 |
N10 |
GPIO5_IO07/SNVS_TAMPER7 |
3.3V |
113 |
SNVS_TAMPER0 |
R10 |
GPIO5_IO00/SNVS_TAMPER0 |
3.3V |
114 |
SNVS_TAMPER2 |
P11 |
GPIO5_IO02/SNVS_TAMPER2 |
3.3V |
115 |
SNVS_TAMPER6 |
N11 |
GPIO5_IO06/SNVS_TAMPER6 |
3.3V |
116 |
SNVS_TAMPER9 |
R6 |
GPIO5_IO09/SNVS_TAMPER9 |
3.3V |
117 |
GND |
— |
— |
— |
118 |
PMIC_ON_REQ |
T9 |
SNVS_PMIC_ON_REQ |
3.3V |
119 |
ONOFF |
R8 |
NC |
3.3V |
120 |
POR_B |
P8 |
RESET |
3.3V |
121 |
BOOT_MODE1 |
U10 |
SRC_BOOT_MODE1 |
3.3V |
122 |
BOOT_MODE0 |
T10 |
SRC_BOOT_MODE0 |
3.3V |
123 |
GND |
— |
— |
— |
124 |
USB_OTG2_VBUS |
U12 |
USB_VBUS |
5V(input) |
125 |
USB_OTG2_DP |
U13 |
USB_OTG2_DP |
3.3V |
126 |
USB_OTG2_DN |
T13 |
USB_OTG2_DN |
3.3V |
127 |
GND |
— |
— |
— |
128 |
USB_OTG1_VBUS |
T12 |
USB_VBUS |
5V(input) |
129 |
USB_OTG1_DP |
U15 |
USB_OTG1_DP |
3.3V |
130 |
USB_OTG1_DN |
T15 |
USB_OTG1_DN |
3.3V |
131 |
GND |
— |
— |
— |
132 |
NUSB_OTG_CHD |
U16 |
NC |
3.3V |
133 |
USB_OTG1_ID |
K13 |
GPIO1_IO0 |
3.3V |
GPT1_CAPTURE1 |
||||
I2C2_SCL |
||||
MQS_RIGHT |
||||
USB_OTG1_ID |
||||
WDOG3_WDOG_B |
||||
134 |
GPIO1_IO15 |
N14 |
GPIO1_IO15 |
3.3V |
SAI2_TX_DATA |
||||
SJC_TRSTB |
||||
XTALOSC_REF_CLK_24M |
||||
135 |
GPIO1_IO11 |
P14 |
CCM_CLKO1 |
3.3V |
EPIT1_OUT |
||||
GPIO1_IO11 |
||||
SAI2_MCLK |
||||
SDMA_EXT_EVENT1 |
||||
SJC_TMS |
||||
136 |
GPIO1_IO10 |
P15 |
CCM_PMIC_READY |
3.3V |
GPIO1_IO10 |
||||
SDMA_EXT_EVENT0 |
||||
SJC_MOD |
||||
SPDIF_OUT |
||||
137 |
GPIO1_IO14 |
M14 |
GPIO1_IO14 |
3.3V |
SAI2_RX_DATA |
||||
SJC_TCK |
||||
138 |
GPIO1_IO12 |
N15 |
CCM_CLKO2 |
3.3V |
GPIO1_IO12 |
||||
MQS_RIGHT |
||||
SAI2_TX_SYNC |
||||
SJC_TDO |
||||
139 |
GPIO1_IO13 |
N16 |
GPIO1_IO13 |
3.3V |
MQS_LEFT |
||||
SAI2_TX_BCLK |
||||
SJC_TDI |
||||
140 |
GND |
— |
— |
— |
