MYZR-IMX6-MB140-MINI 硬件介绍

接口概览

正面图


背面图

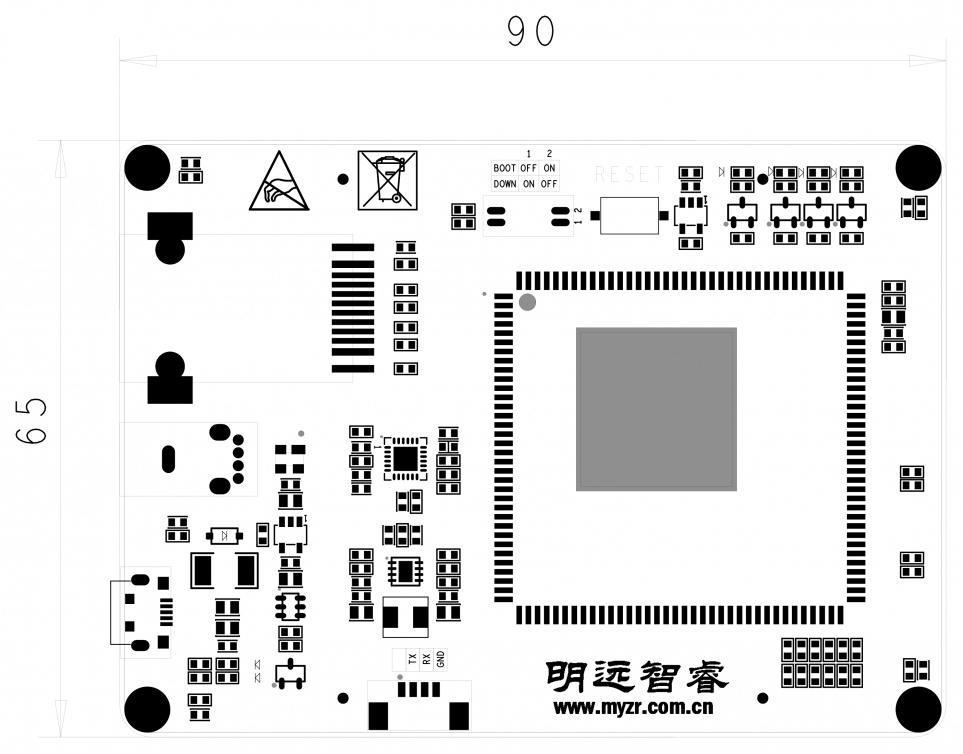

尺寸图


图示模块

标号

接口

功能

接口形式

丝印

1

5V_IN

电源输入 & MFG Tool烧录口

Micro USB

P4

2

USB_Host

USB 2.0

USB_A

P3

3

ENET

10/100-Mbps以太网

RJ-45

P2

4

DEBUG UART

调试串口

PH 1.25 排母（4针）

P1

5

BOOT MODE

启动模式选择

拨码开关（2位）

SW2

6

RESET & WDOG

复位按钮 & 看门口

按键（两脚）

SW1

7

TF

TF卡

TF卡座（翻盖式）

P6

8

LCD DISPLAY

LCD显示接口

FPC插座（翻盖式，40 Pin）

P5

9

IO

功能插座

双排插座（40 Pin）

P7、P8

10

USER LIGHT

用户LED灯

LED灯（4个）

D1~4

11

POWER LIGHT

电源指示灯

LED灯（2个）

D5~6

接口功能

5V_IN

标号

接口

功能

接口形式

丝印

1

5V_IN

电源输入 & MFG Tool烧录口

Micro USB

P4

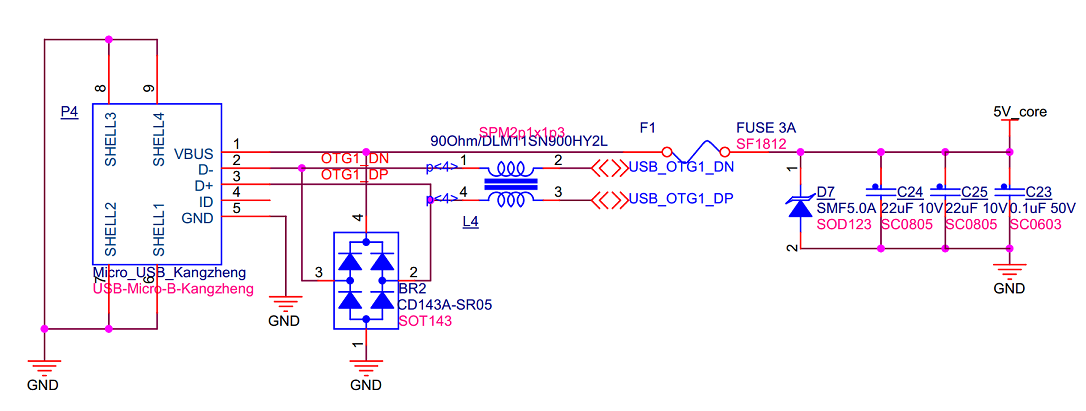

  • 原理图及信号


接口序号

功能信号名称

使用的引脚

1

VBUS

USB_OTG1_VBUS

2

D-

USB_OTG1_DN

3

D+

USB_OTG1_DP

4

ID

NC

5

GND

GND

USB_Host

  • MYZR-IMX6-MB140-MINI 标准输入电压是5V，采用Micro USB作为供电口。

  • 需要注意USB线的供电能力，建议使用手机原配的USB线。

标号

接口

功能

接口形式

丝印

2

USB_Host

USB 2.0

USB_A

P3

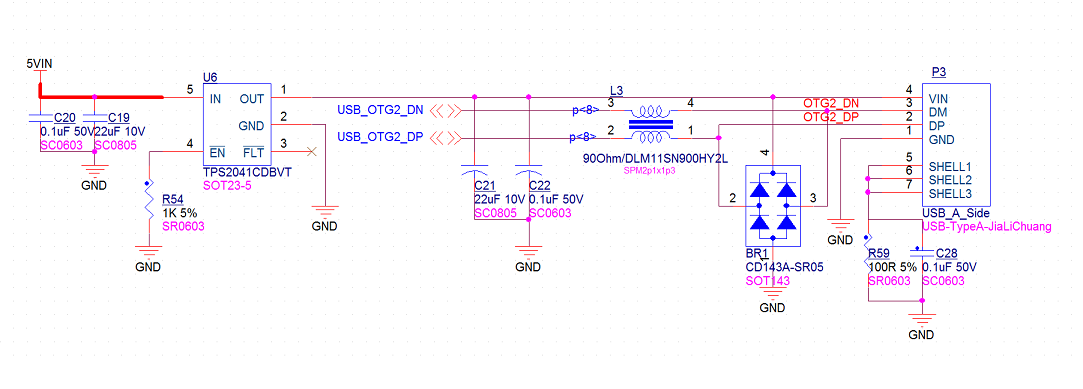

  • 原理图及信号


接口序号

功能信号名称

使用的引脚

1

GND

GND

2

DP

USB_OTG1_DP

3

DN

USB_OTG1_DN

4

VIN

5VIN

ENET

标号

接口

功能

接口形式

丝印

3

ENET

10/100-Mbps以太网

RJ-45

P2

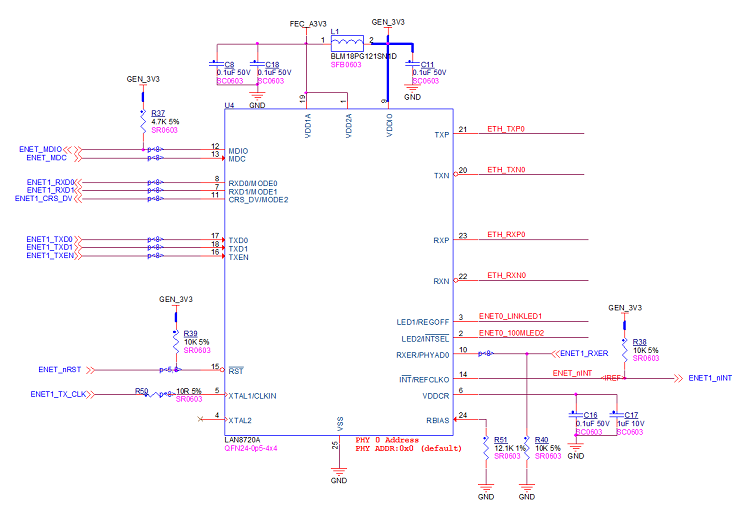

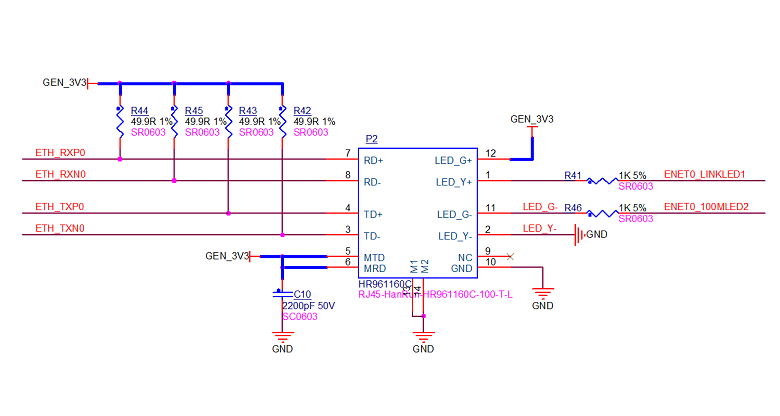

  • 原理图及信号


  • 接口图及信号


DEBUG UART

标号

接口

功能

接口形式

丝印

4

DEBUG UART

调试串口

PH 1.25 排母（4针）

P1

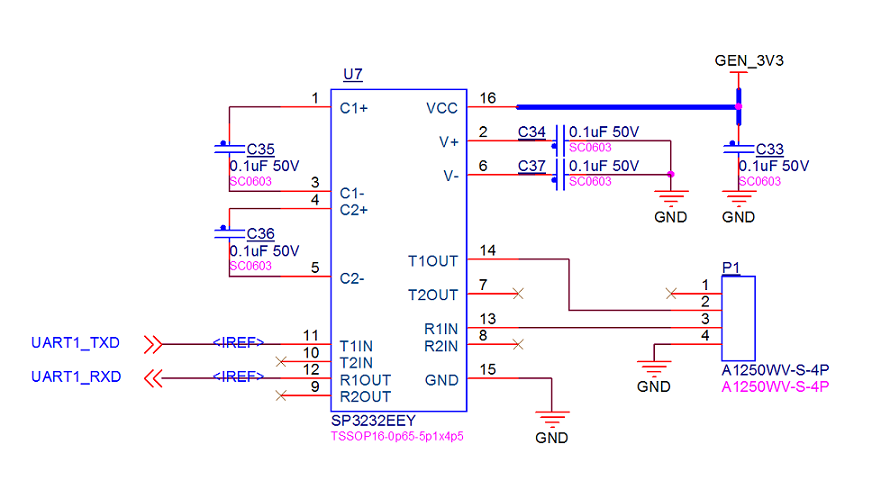

  • 原理图及信号


接口序号

引脚功能

1

NC

2

232_TX

3

232_RX

4

GND

BOOT MODE

标号

接口

功能

接口形式

丝印

5

BOOT MODE

启动模式选择

拨码开关（2位）

SW2

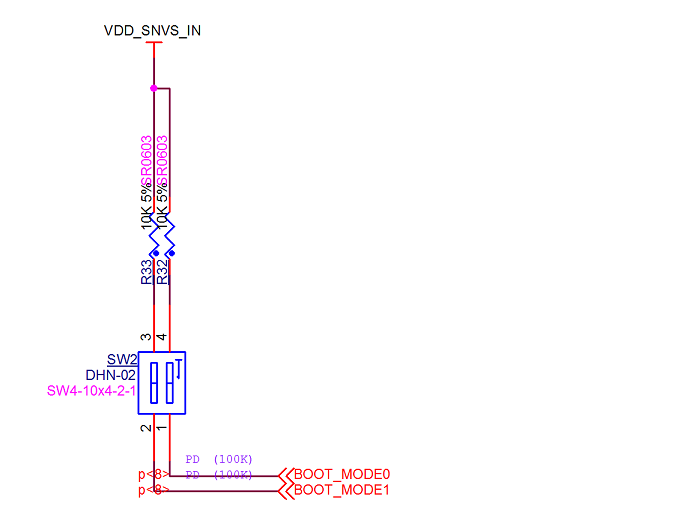

  • 原理图及启动模式选择


BMODE[1:0]

BOOT TYPE

01

Serial Downloader

10

Internal Boot (Development)

RESET & WDOG

标号

接口

功能

接口形式

丝印

6

RESET & WDOG

复位按钮 & 看门狗

按键（两脚）

SW1

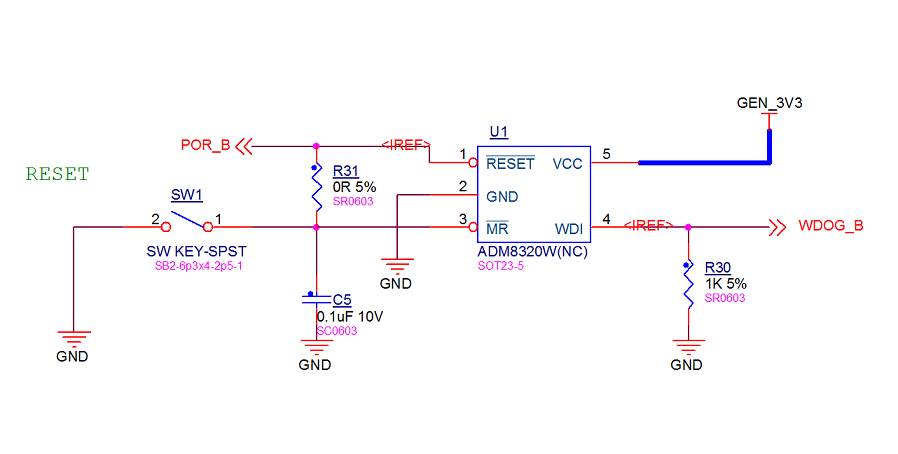

  • 原理图及信号


TF

标号

接口

功能

接口形式

丝印

7

TF

TF卡(TF card)

TF卡座（翻盖式）

P6

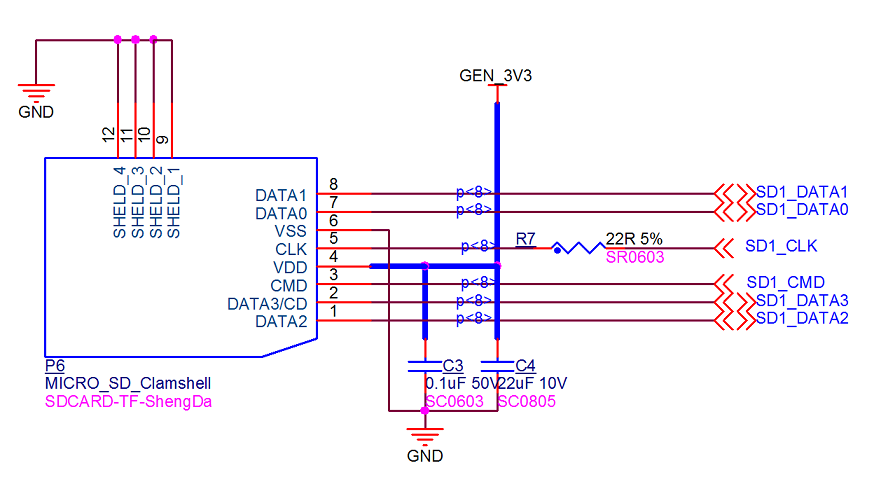

  • 原理图及信号


LCD DISPLAY()

标号

接口

功能

接口形式

丝印

8

LCD DISPLAY

LCD显示接口

FPC插座（翻盖式，40 Pin）

P5

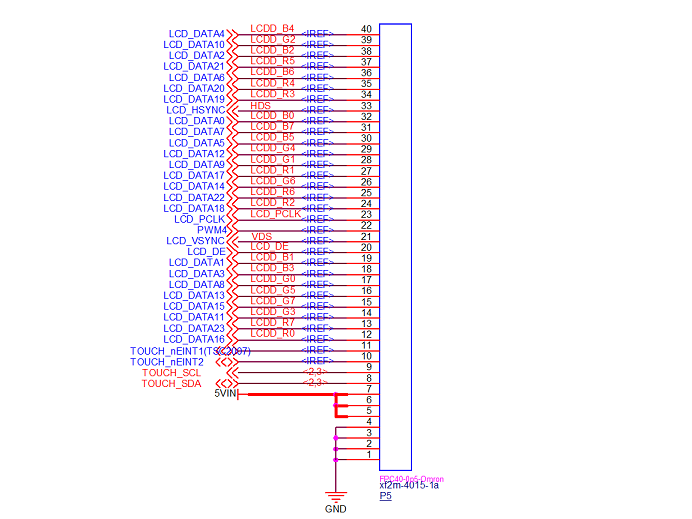

  • 显示原理及信号


接口序号

引脚功能

使用的信号

1~4

GND

GND

5~7

PWR

5VIN

8

I2C_SDA

TOUCH_SDA

9

I2C_SCL

TOUCH_SCL

10

IO

TOUCH_nEINT2

11

IO

TOUCH_nEINT1(TSC2007)

12、13、24、25、27、34、35、37

LCD_R[0:7]

LCD_DATA[16:23]

14、15、16、17、26、28、29、39

LCD_G[0:7]

LCD_DATA[8:15]

18、19、30、31、32、36、38、40

LCD_B[0:7]

LCD_DATA[0:7]

20

Data Input Enable

LCD_DE

21

Vertical Sync Input

LCD_VSYNC

22

Backlight brightness

PWM4

23

Sample clock

LCD_PCLK

33

Horizontal Sync Input

LCD_HSYNC

IO

标号

接口

功能

接口形式

丝印

9

IO

功能插座

双排插座（40 Pin）

P7、P8

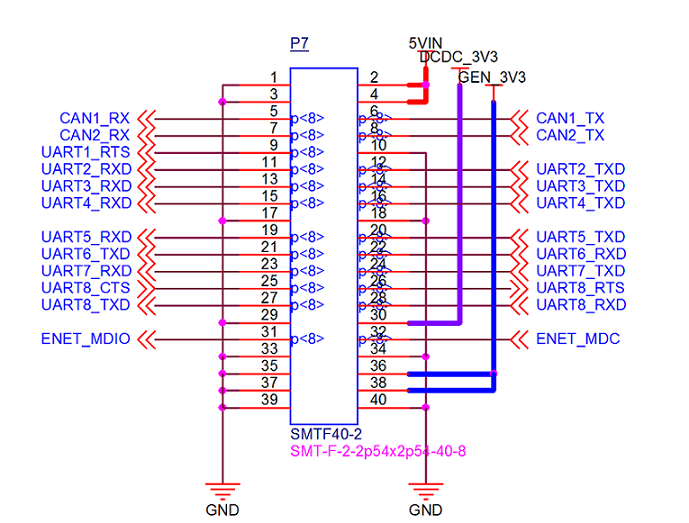

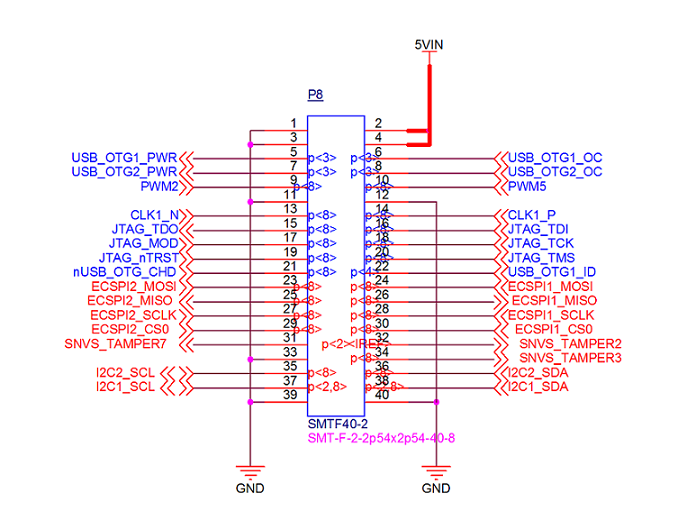

  • 原理图及信号


P7

P8

1

5VIN

2

5VIN

1

5VIN

2

5VIN

3

5VIN

4

5VIN

3

5VIN

4

5VIN

5

CAN1_RX

6

CAN1_TX

5

USB_OTG1_PWR

6

USB_OTG1_OC

7

CAN2_RX

8

CAN2_TX

7

USB_OTG2_PWR

8

USB_OTG2_OC

9

UART1_RTS

10

GND

9

PWM2

10

PWM5

11

UART2_RXD

12

UART2_TXD

11

GND

12

GND

13

UART3_RXD

14

UART3_TXD

13

CLK1_N

14

CLK1_P

15

UART4_RXD

16

UART4_TXD

15

JTAG_TDO

16

JTAG_TDI

17

GND

18

GND

17

JTAG_MOD

18

JTAG_TCK

19

UART5_RXD

20

UART5_TXD

19

JTAG_nTRST

20

JTAG_TMS

21

UART6_TXD

22

UART6_RXD

21

nUSB_OTG_CHD

22

USB_OTG1_ID

23

UART7_RXD

24

UART7_TXD

23

ECSPI2_MOSI

24

ECSPI1_MOSI

25

UART8_CTS

26

UART8_RTS

25

ECSPI2_MISO

26

ECSPI1_MISO

27

UART8_TXD

28

UART8_RXD

27

ECSPI2_SCLK

28

ECSPI1_SCLK

29

GND

30

DCDC_3V3

29

ECSPI2_CS0

30

ECSPI1_CS0

31

ENET_MDIO

32

ENET_MDC

31

SNVS_TAMPER7

32

SNVS_TAMPER2

33

GND

34

GND

33

GND

34

SNVS_TAMPER3

35

GND

36

GEN_3V3

35

I2C2_SCL

36

I2C2_SDA

37

GND

38

GEN_3V3

37

I2C1_SCL

38

I2C1_SDA

39

GND

40

GND

39

GND

40

GND

USER LIGHT

标号

接口

功能

接口形式

丝印

11

USER LIGHT

用户LED灯

LED灯（4个）

D1~4

User LED

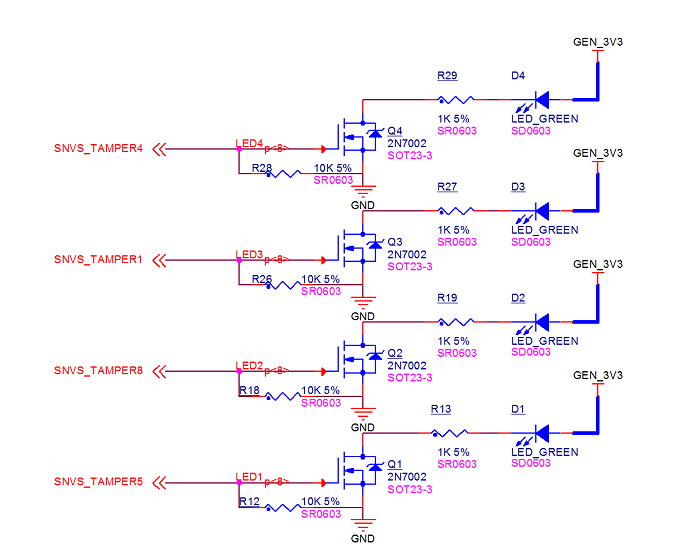

  • 原理图及信号


接口序号

引脚功能

使用的信号

D1

LED

SNVS_TAMPER5

D2

LED

SNVS_TAMPER8

D3

LED

SNVS_TAMPER1

D4

LED

SNVS_TAMPER4

POWER LIGHT

标号

接口

功能

接口形式

丝印

12

POWER LIGHT

电源指示灯

LED灯

D5~6

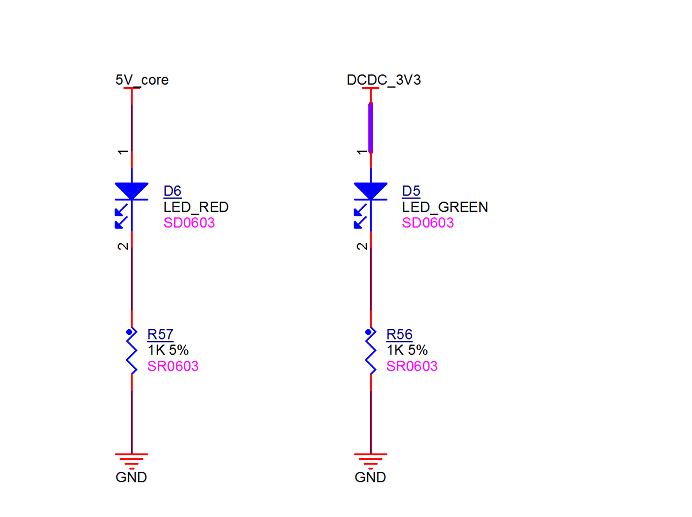

  • 原理图及信号


丝印

功能

D7

红色LED电源指示灯

D8

绿色LED电源指示灯
