MYZR-IMX6-MB200 硬件介绍

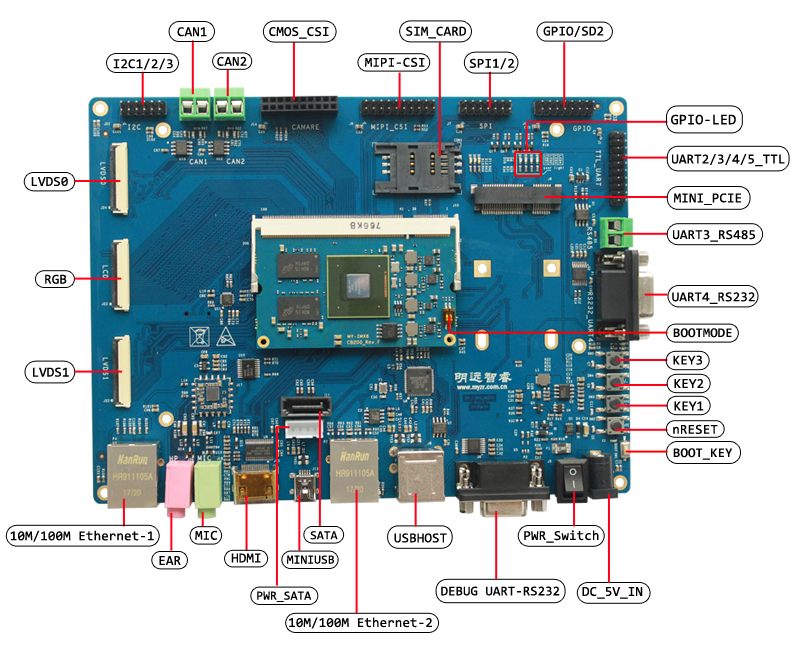

接口概览

正面图


背面图

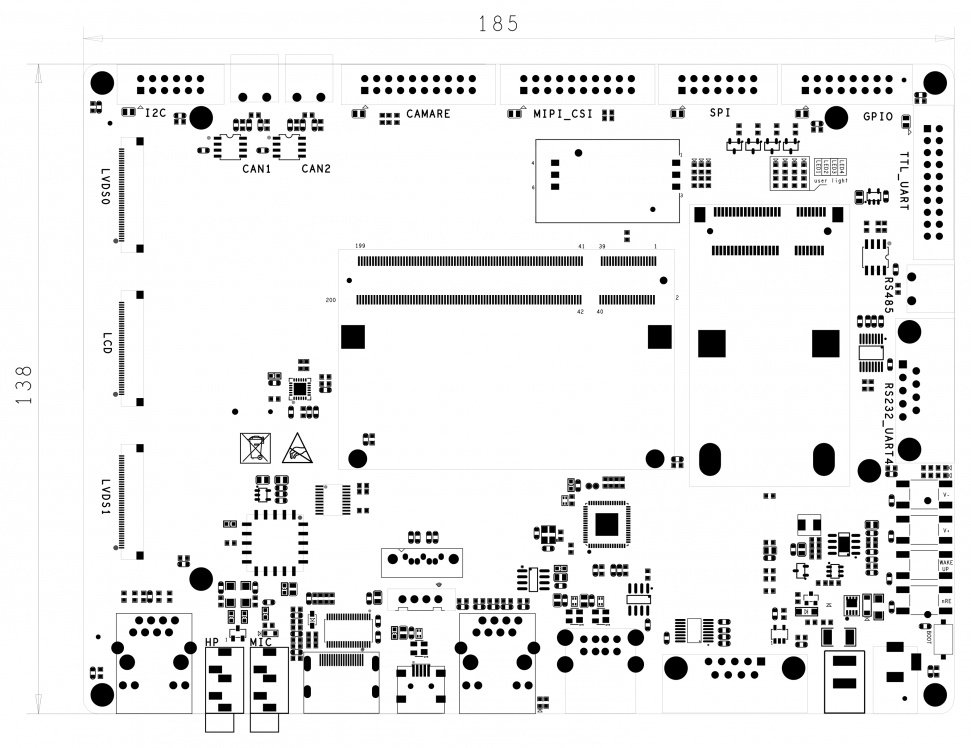

尺寸图


接口功能

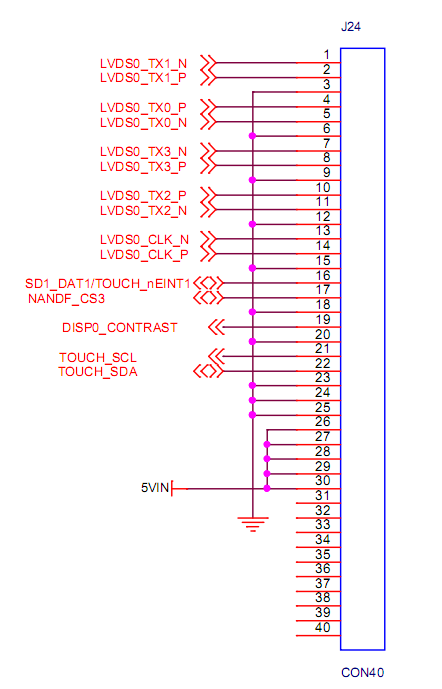

18/24bit LVDS0

丝印：J24
LVDS0液晶是24bit模式，兼容18bit模式，通过此接口可连接明远智睿公司生产的不同尺寸规格的电阻LVDS液晶屏和电容LVDS液晶屏。LVDS0接口座采用了进口连接器，抛弃了国内便宜的抽屉式，采用的是对面按压式，保证安装更容易，性能，连接性更好。
引脚及信号定义如下：

引脚

信号

描述

J24-16

SD1_DAT1/TOUCH_nEINT1

GPIO控制(复位)

J24-17

NANDF_CS3

GPIO控制(中断)

J24-19

DISP0_CONTRAST

LVDS0背光调节

J24-21

TOUCH_SCL

I2C时钟

J24-22

TOUCH_SDA

I2C数据

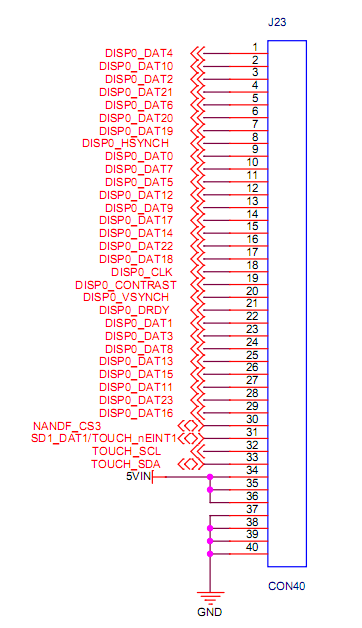

18/24bit RGB

丝印:J23
RGB液晶是24bit模式，兼容18bit/16bit模式，通过此接口可连接明远智睿公司生产的不同尺寸规格的电阻RGB液晶屏和电容RGB液晶屏。RGB液晶接口座采用了进口连接器，抛弃了国内便宜的抽屉式，采用的是对面按压式，保证安装更容易，性能，连接性更好。
引脚及信号定义：

引脚

信号

描述

J23-31

SD1_DAT1/TOUCH_nEINT1

GPIO控制(复位)

J23-30

NANDF_CS3

GPIO控制(中断)

J23-19

DISP0_CONTRAST

LVDS0背光调节

J23-32

TOUCH_SCL

I2C时钟

J23-33

TOUCH_SDA

I2C数据

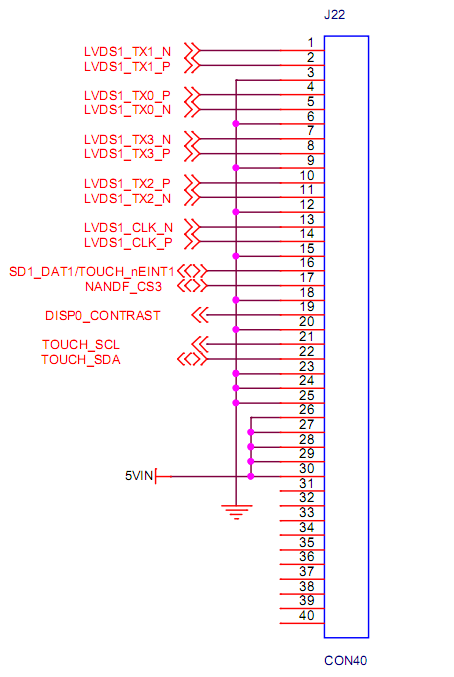

18/24bit LVDS1

丝印：J22
LVDS1液晶接口跟LVDS0液晶接口定义，接插件型号完全一样，用户可以直接把LVDS0处的液晶直接接到LVDS1处。
引脚及信号定义：

引脚

信号

描述

J22-16

SD1_DAT1/TOUCH_nEINT1

GPIO控制(复位)

J22-17

NANDF_CS3

GPIO控制(中断)

J22-19

DISP0_CONTRAST

LVDS0背光调节

J22-21

TOUCH_SCL

I2C时钟

J22-22

TOUCH_SDA

I2C数据

10M/100M Ethernet-1

丝印：P4
接口属性：百兆网标准接口

耳机输出

丝印：J20
接口属性：音频信号输出，3.5mm接口

麦克风输入

丝印：J18
接口属性：音频信号输入，3.5mm接口

HDMI

丝印：J5
接口属性：HDMI-1.4标准接口

SATA电源

丝印：J12
引脚及信号定义：

引脚

信号

描述

J12-1

5VIN

5V电源输入

J12-2

GND

数字地

J12-3

GND

数字地

J12-4

NC

未连接

OTG

丝印：J5
接口属性：USB ON-The-GO，用于烧写

SATA II

丝印：J11
接口属性：3Gbps SATA II标准接口

10M/100M Ethernet-2

丝印：P3
接口属性：百兆网标准接口

USB扩展

丝印:J8
接口属性：USB1扩展双USB，标准USB接口

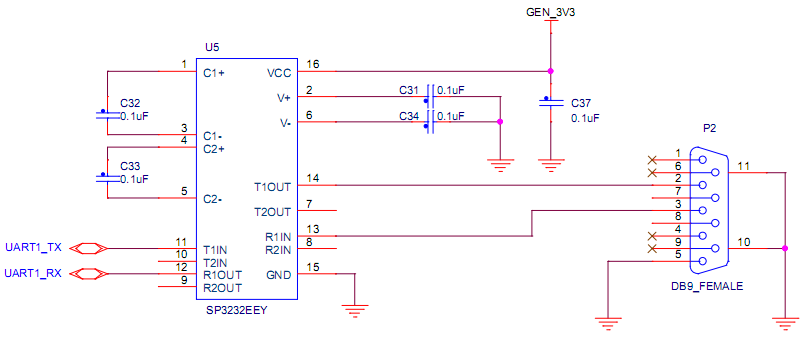

调试串口

丝印：P2
接口属性：3线标准RS232接口，用作调试串口

主电源开关

丝印：J3
接口属性：电源开关
状态属性：—，闭合；O，断开

主电源输入

丝印：J4
接口属性：内正外负插孔
电压：5V
电流：2.5A及以上

复位

丝印：SW1
功能：复位

唤醒

丝印：SW2
接口属性：休眠唤醒

音量加

丝印：SW3
接口属性：音量控制（音量加）

音量减

丝印：SW2
接口属性：音量控制（音量减）

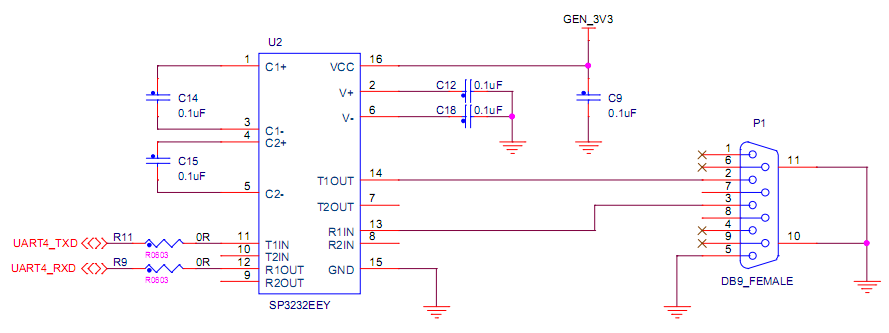

RS-232串口

丝印：P1
接口属性：UART4，3线标准RS232接口

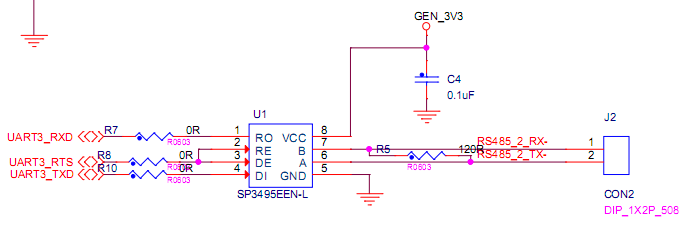

RS-485串口

丝印：J2
接口属性：UART3，RS-485串口

MINI-PCIE

丝印：J6
接口属性：标准MINI-PCIE接口

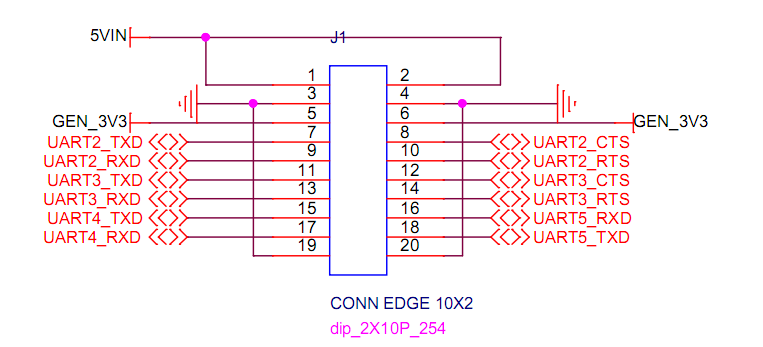

串口扩展/TTL电平

丝印：J1

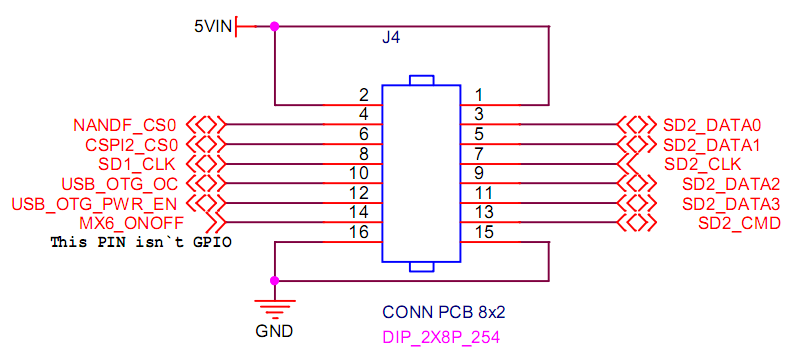

GPIO/SD2

丝印：J4

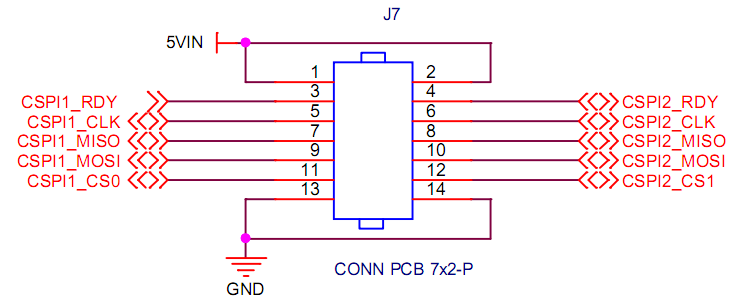

SPI扩展

丝印：J7

SIM卡座

丝印：CON1
接口属性：标准的SIM卡座

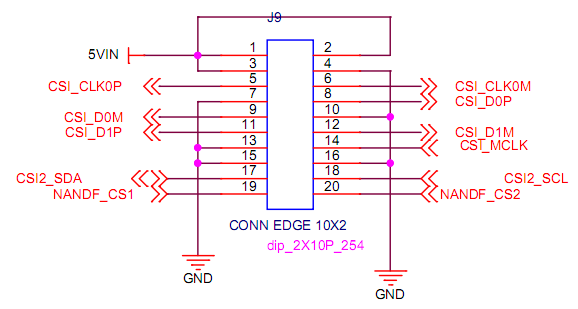

MIPI-CSI

丝印:J9

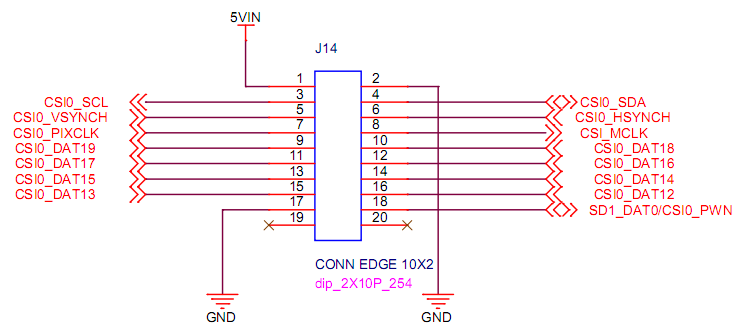

CMOS-CSI

丝印:J14

CAN2

丝印:J16
接口属性：CAN2

CAN1

丝印:J19
接口属性：CAN1

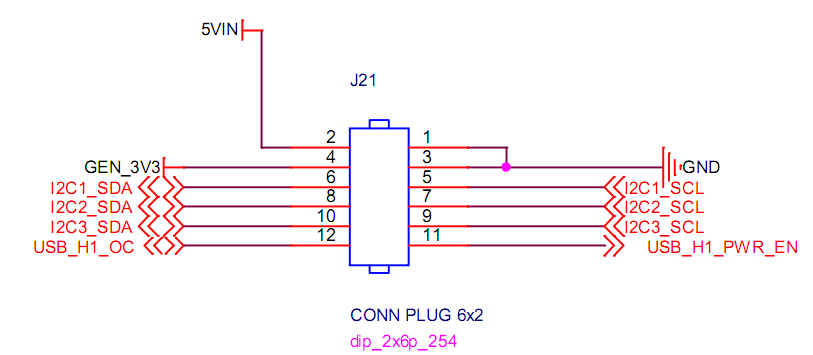

I2C扩展

丝印:J21

GPS天线座

丝印:E4
接口属性：天线座

GPS

丝印:U15
模块型号：NEO-6M

MINI_PCIE_FPC

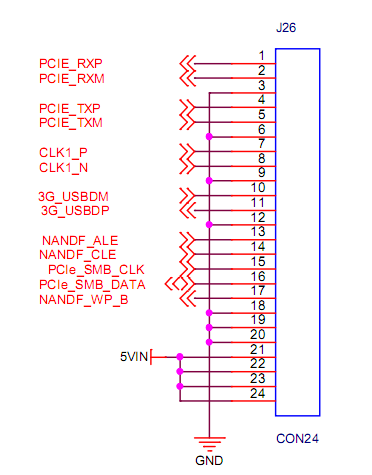

丝印:J26
注意：跟标准的MINI_PCIE座子不能同时使用，即2选1。

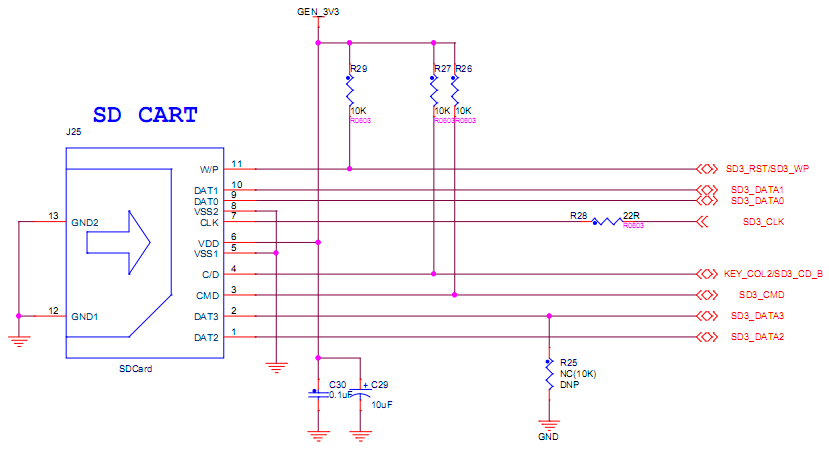

SD3

丝印:J25
接口属性：标准SD卡座

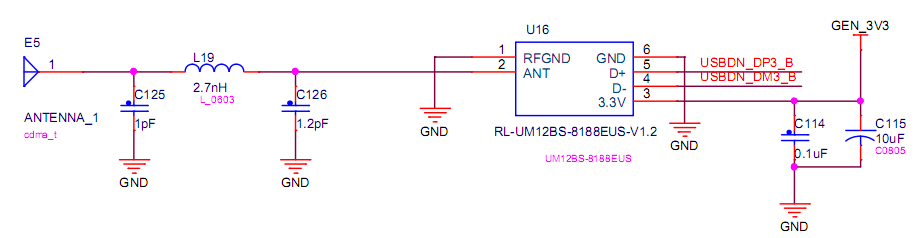

WIFI

丝印:U16
模块型号：UM12BS

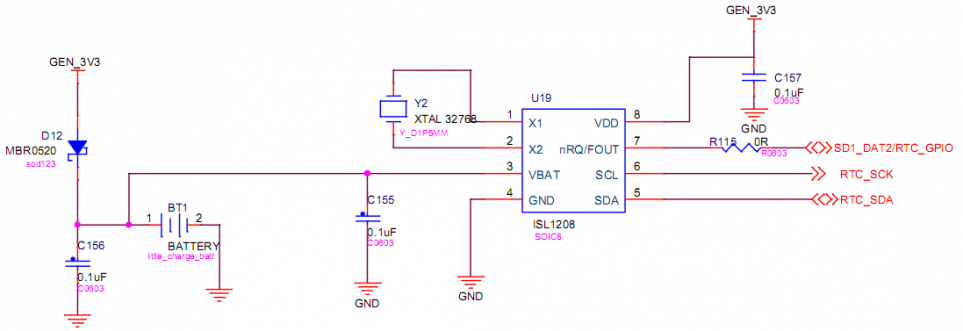

RTC

丝印:U19
接口属性：I2C通信的实时时钟

RTC_Batter

丝印:BT1
