Android 5.1.1 测试手册
适用范围
适用范围 |
|
|---|---|
评估板型号 |
系统类型 |
MYZR-IMX6-EK200 |
Android 5.1.1 |
MYZR-IMX6-EK314 |
Android 5.1.1 |
测试项目

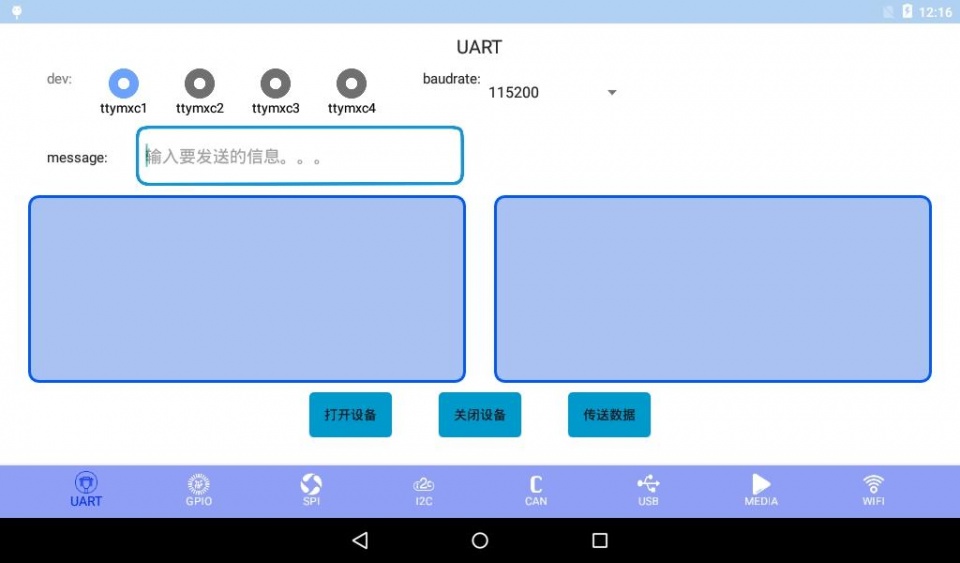

一．uart测试
测试之前需要短接串口的收发管脚，不同的开发板短接的管脚有所不同，对应关系如下图：
评估板型号 |
UARTx |
Rx |
Tx |
系统接口 |
|---|---|---|---|---|
MYZR-IMX6-EK200 |
UART2 |
J1:9 |
J1:7 |
ttymxc1 |
UART3 |
J1:13 |
J1:11 |
ttymxc2 |
|
UART4 |
J1:17 |
J1:15 |
ttymxc3 |
|
UART5 |
J1:16 |
J1:18 |
ttymxc4 |
|
MYZR-IMX6-EK314 |
UART2 |
J12:9 |
J12:10 |
ttymxc1 |
UART3 |
J12:12 |
J12:13 |
ttymxc8 |
|
UART4 |
J12:17 |
J12:15 |
ttymxc3 |
|
UART5 |
J12:16 |
J12:18 |
ttymxc4 |
测试方法：
1）选择要测试的串口，设置好波特率
2）点击打开设备按钮
3）输入要发送的内容
4）点击传送数据按钮
5）点击关闭设备按钮

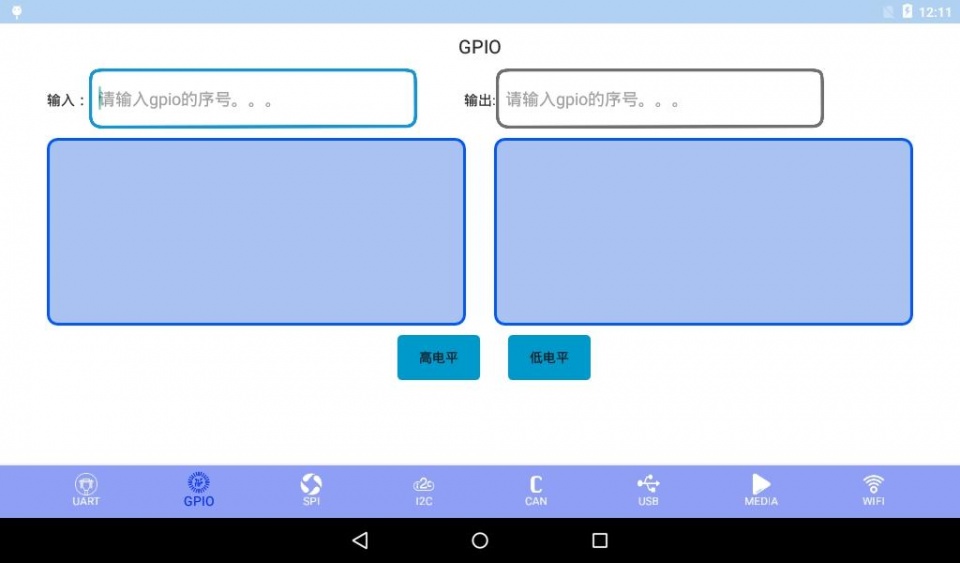

二．Gpio测试
测试方法：
1）输入：输入一个gpio设置为输入管脚
2）输出：输入一个gpio设置为输出管脚
3）点击高/低电平按钮设置电平
4）用万用表测试输出管脚的电平
三．Spi测试
测试之前需要短接 SPI 的管脚，不同的开发板短接的管脚有所不同，对应关系如下:
评估板型号 |
SPIx |
MISO |
MOSI |
|---|---|---|---|
MYZR-IMX6-EK200 |
SPI1 |
J7:7 |
J7:9 |
SPI2 |
J7:8 |
J7:10 |
|
MYZR-IMX6-EK314 |
SPI1 |
J13:7 |
J13:11 |
SPI2 |
J13:6 |
J13:12 |
测试方法：
1）点击打开设备按钮
2）输入要发送的内容
3）点击传送数据按钮
4）点击关闭设备按钮

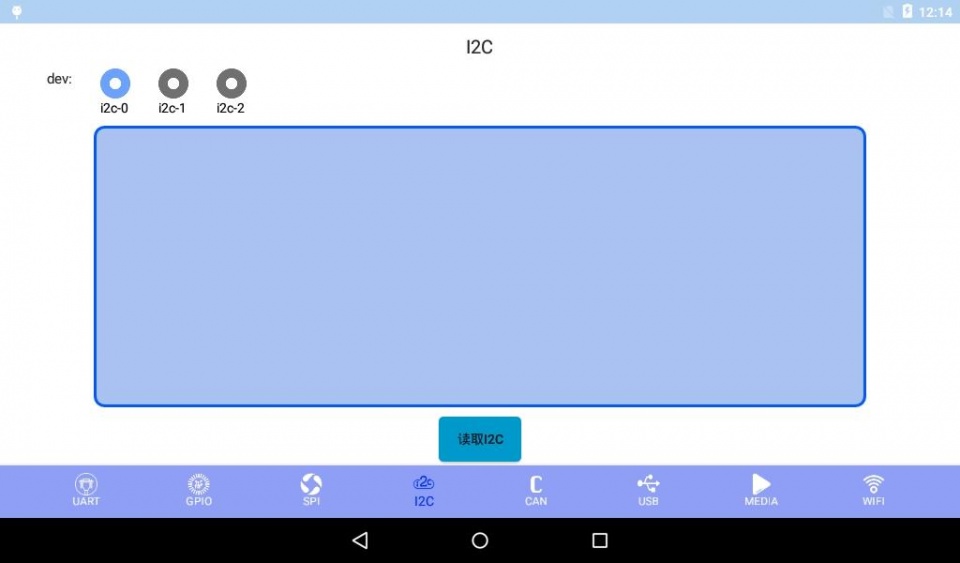

四．i2c测试
测试方法：
1）选择要测试的i2c总线
2）点击读取i2c按钮，读取总线上的设备

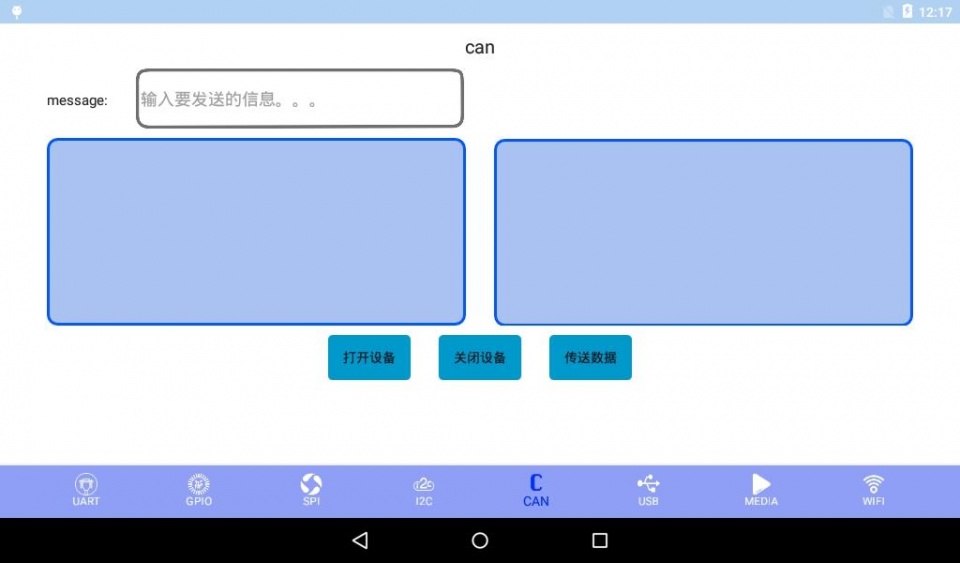

五．can测试
测试之前需要连接 CAN 的管脚，将 CAN1 的 CAN_L 和 CAN2 的 CAN_L 连接，将 CAN1 的 CAN_H 和 CAN2 的 CAN_H 连接。
测试方法：
1）点击打开设备
2）输入要发送的内容，长度不超过8
3）点击传送数据
4）点击关闭设备
六．Usb测试
查看usb跟sd卡里的内容

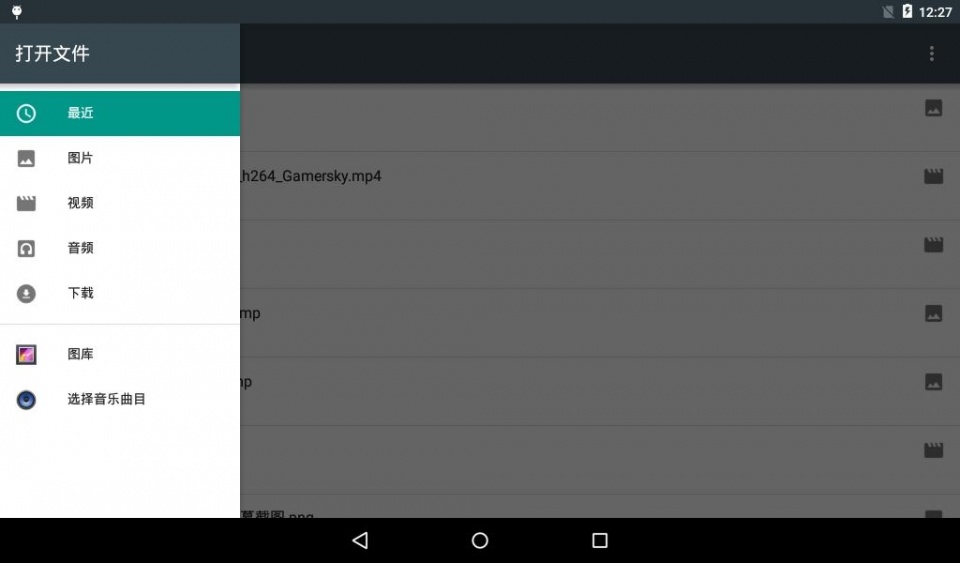

七．media测试
测试前要自备视频
测试方法：

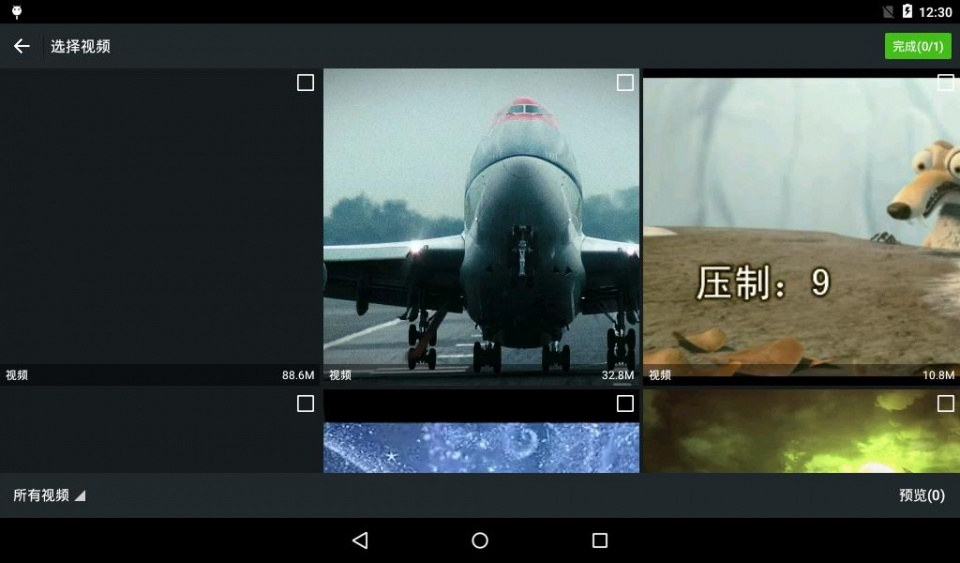

1）选择一个视频
2）播放视频

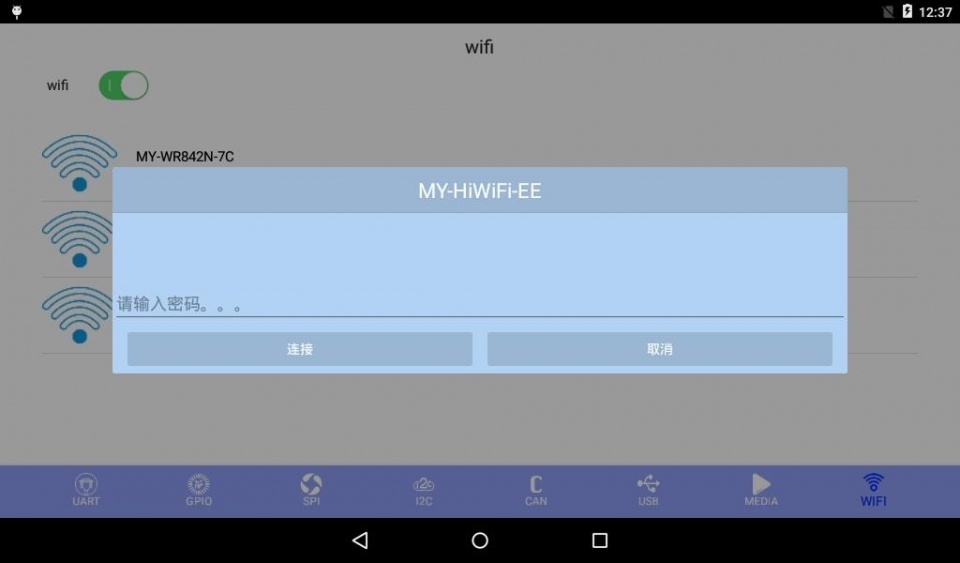

八．Wifi测试
测试方法：
1）点击wifi开关打开wifi,等待wifi搜索结果
2）点击要连接的wifi
3）输入密码，点击连接按钮
