MYZR-IMX6-CB336 硬件介绍
视图

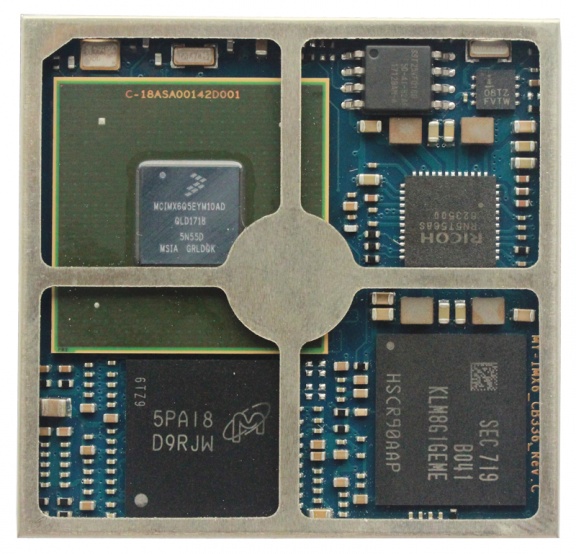

CB336-6Q5E正面

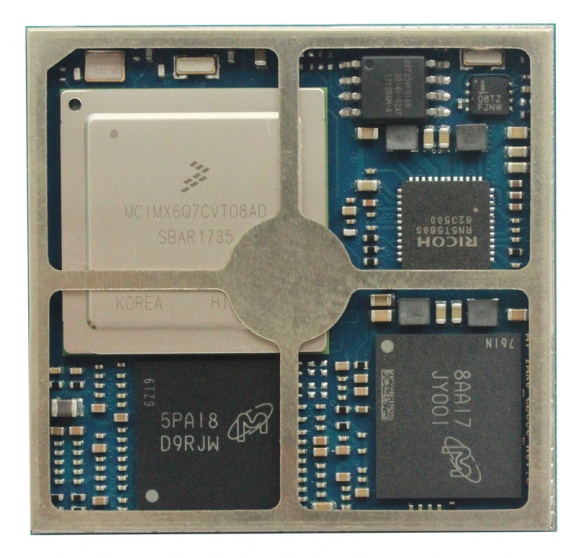

CB336-6Q7C正面

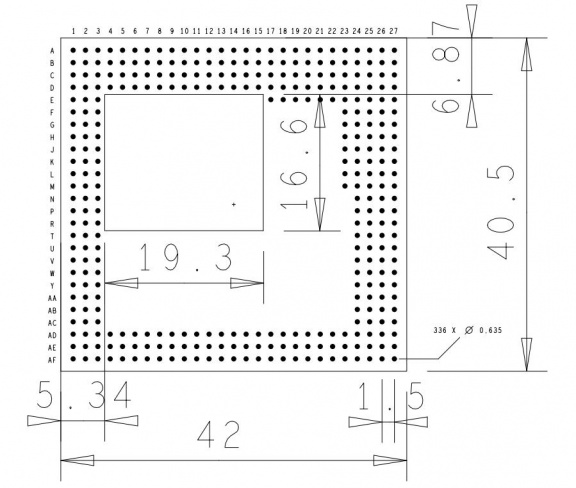

尺寸
MYZR-IMX6-CB336参数
硬件配置
核心板主型号 |
CPU |
内存容量 |
存储容量 |
启动方式 |
烧录方式 |
其它 |
|---|---|---|---|---|---|---|
MYZR-IMX6-CB200 |
i.MX 6QP |
1G / 2G |
eMMC: 4G ~ 64G |
SPI Flash |
二位拨码 |
标配：内存1G，存储4G |
i.MX 6Q |
1G / 2G |
eMMC: 4G ~ 64G |
SPI Flash |
二位拨码 |
标配：内存1G，存储4G |
|
i.MX 6U |
1G |
eMMC: 4G ~ 64G |
SPI Flash |
二位拨码 |
标配：内存1G，存储4G |
|
i.MX 6S |
512M / 1G |
eMMC: 4G ~ 64G |
SPI Flash |
二位拨码 |
标配：内存512M，存储4G |
|
MYZR-IMX6-CB314 |
i.MX 6QP |
1G / 2G |
eMMC: 4G ~ 64G |
SPI Flash |
二位拨码 |
标配：内存1G，存储4G |
i.MX 6Q |
1G / 2G |
eMMC: 4G ~ 64G |
SPI Flash |
二位拨码 |
标配：内存1G，存储4G |
|
i.MX 6U |
1G |
eMMC: 4G ~ 64G |
SPI Flash |
二位拨码 |
标配：内存1G，存储4G |
|
MYZR-IMX6-CB336 |
i.MX 6QP |
1G / 2G |
eMMC: 4G ~ 64G |
SPI Flash |
二位拨码 |
标配：内存1G，存储4G |
i.MX 6Q |
1G / 2G |
eMMC: 4G ~ 64G |
SPI Flash |
二位拨码 |
标配：内存1G，存储4G |
|
说明：以上系列核心板均可供应 汽车级/工业控制级/消费电子级 规格。标配为 消费电子级。 |
||||||
温度范围
工作环境温度
商业级：
0°C ~ 70°C
工业级：
-40°C ~ 85°C
汽车级：
-40°C ~ 125°C
存储温度
-60°C ~ 125°C

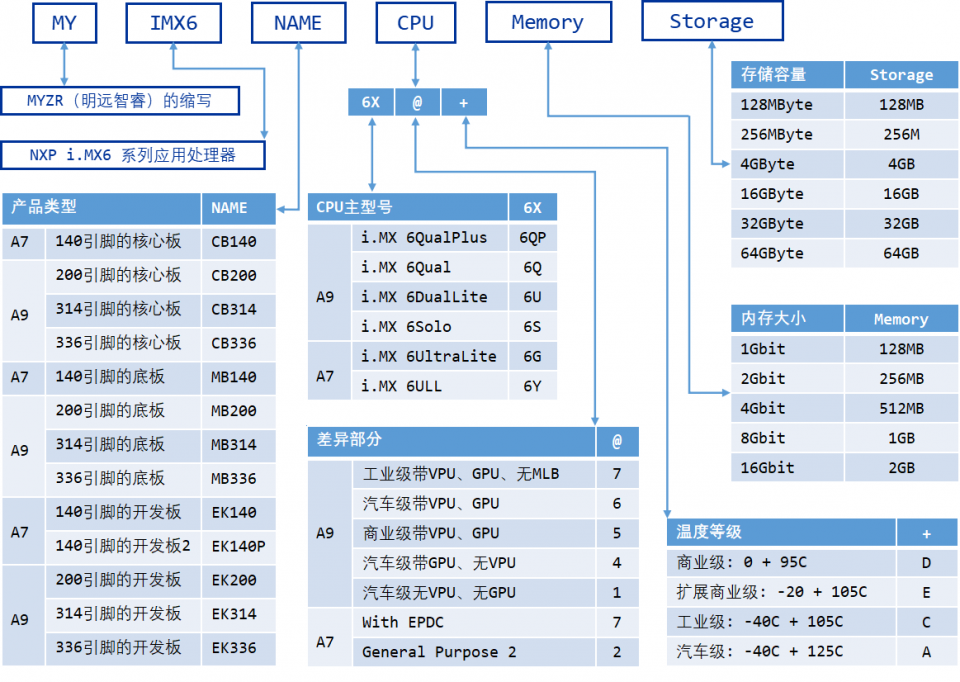

型号命令规则
型号举例
MYZR-IMX6-CB336-6Q5E-1G-4G
操作系统支持
操作系统及版本 |
MYZR-IMX6-EK200 |
MYZR-IMX6-EK314 |
MYZR-IMX6-EK336 |
MYZR-IMX6-EK140 |
|
|---|---|---|---|---|---|
Linux |
Linux-3.0.35 |
YES |
YES |
– |
– |
Linux-3.14.52 |
YES |
YES |
– |
– |
|
Linux-4.1.15 |
YES |
YES |
YES |
YES |
|
Android |
Android 4.2.2 |
YES |
– |
– |
– |
Android 4.4.2 |
YES |
YES |
– |
– |
|
Android-5.1.1 |
YES |
YES |
YES |
– |
|
QT |
QT-4.8.5 |
YES |
YES |
– |
YES |
QT-5.5.0 |
YES |
YES |
YES |
– |
|
Ubuntu |
Ubuntu 11.10 |
YES |
YES |
– |
– |
Ubuntu 12.04 |
YES |
YES |
– |
– |
|
硬件接口
接口规格 |
最大可配置接口数 |
描述 |
|
通讯接口 |
Ethernet |
1 |
1路10/100/1000Mbps以太网 |
USB |
2 |
1路USB2.0 HOST, 1路OTG接口，最高速率480M |
|
UART |
5 |
5路UART,每路高达4.0Mbps |
|
PCIe |
1 |
1路PCIe Gen2.0 |
|
I2C |
3 |
3路I2C,最高支持400 kbps |
|
SPI |
2 |
2路eCSPI,每个高达52Mbps |
|
FlexCan |
2 |
2路CAN2.0,最高速率1 Mb/sec |
|
EIM |
1 |
1路16bit总线扩展 |
|
PWM |
4 |
4路16位计数器，4x16 FIFO |
|
外部存储接口 |
SATA |
1 |
SATA II, 3.0 Gbps（Only IMX6Q） |
SD3.0/SDIO |
1 |
eMMC版本4.4,SD/SDIO版本3.0 |
|
多媒体 |
DSI-MIPI |
1 |
1路2通道MIPI显示接口，高达1.5Gbps |
LVDS |
2 |
“2路8bit模式，每路最高到85 Mpixels/s，分辨率1366X768 合成一路可以达到165 Mpixels/s” |
|
RGB |
1 |
支持 8/16/18/24位显示，最大分辨率1366x768 |
|
HDMI |
1 |
1路HDMI1.4，1920X1080@60Hz |
|
DVP |
1 |
1路8bit并口的摄像头接口 |
|
CSI-MIPI |
1 |
1路2通道MIPI摄像头接口，高达1Gbps |
|
SSI |
1 |
1路 I2S/AC97,速率高达1.4 Mbps |
|
S/PDIF |
1 |
1路S/PDIF立体声收发器，支持收发 |
|
默认显示选择
LVDS0
LVDS0 7寸 TFT液晶显示（24bit LVDS接口）分辨率1024X600@60Hz白色背光电容触摸
LVDS1
LVDS1 7寸 TFT液晶显示（24bit LVDS接口）分辨率1024X600@60Hz白色背光电容触摸
RGB
7寸 TFT液晶显示（24bit RGB接口）分辨率800X480@60Hz白色背光电容触摸
HDMI
HDMI输出 （24bit HDMI接口）1920X1080@60Hz 兼容16/18/24bpp
管脚定义&详细功能说明
序号(No.) |
序号 |
|---|---|
CORE Ball |
对应到核心板引出的管脚号 |
CORE Ball Name |
对应到核心板引出的管脚默认功能名称 |
CPU Ball |
对应到CUP引出的管脚号 |
CPU Ball Name |
对应到CUP引出的管脚功能默认功能名称 |
功能描述 |
复用功能描述 |
管脚电压 |
管脚电平 |
序号(No.) |
CORE Ball |
CORE Ball Name |
CPU Ball |
CPU Ball Name |
功能描述 |
管脚电压 |
1 |
G23 |
5VIN |
— |
5VIN |
— |
5V(input） |
2 |
G24 |
|||||
3 |
H23 |
|||||
4 |
J23 |
|||||
5 |
J24 |
|||||
6 |
H24 |
|||||
7 |
V1 |
AUD3_TXC |
N1 |
CSI0_DAT4 |
IPU1_CSI0_DATA04 |
1.8V |
EIM_DATA02 |
||||||
ECSPI1_SCLK |
||||||
KEY_COL5 |
||||||
AUD3_TXC |
||||||
GPIO5_IO22 |
||||||
ARM_TRACE01 |
||||||
8 |
V2 |
AUD3_TXD |
P2 |
CSI0_DAT5 |
IPU1_CSI0_DATA05 |
1.8V |
EIM_DATA03 |
||||||
ECSPI1_MOSI |
||||||
KEY_ROW5 |
||||||
AUD3_TXD |
||||||
GPIO5_IO23 |
||||||
ARM_TRACE02 |
||||||
9 |
V3 |
AUD3_RXD |
N3 |
CSI0_DAT7 |
IPU1_CSI0_DATA07 |
1.8V |
EIM_DATA05 |
||||||
ECSPI1_SS0 |
||||||
KEY_ROW6 |
||||||
AUD3_RXD |
||||||
GPIO5_IO25 |
||||||
ARM_TRACE04 |
||||||
10 |
W1 |
AUD3_TXFS |
N4 |
CSI0_DAT6 |
IPU1_CSI0_DATA06 |
1.8V |
EIM_DATA04 |
||||||
ECSPI1_MISO |
||||||
KEY_COL6 |
||||||
AUD3_TXFS |
||||||
GPIO5_IO24 |
||||||
ARM_TRACE03 |
||||||
11 |
W2 |
GPIO_0_CLKO |
T5 |
GPIO_0 |
CCM_CLKO1 |
2.5V |
KEY_COL5 |
||||||
ASRC_EXT_CLK |
||||||
EPIT1_OUT |
||||||
GPIO1_IO00 |
||||||
USB_H1_PWR |
||||||
SNVS_VIO_5 |
||||||
12 |
AA26 |
CSPI1_MISO |
F21 |
EIM_D17 |
EIM_DATA17 |
3.3V |
ECSPI1_MISO |
||||||
IPU1_DI0_PIN06 |
||||||
IPU2_CSI1_PIXCLK |
||||||
DCIC1_OUT |
||||||
GPIO3_IO17 |
||||||
I2C3_SCL |
||||||
13 |
AB26 |
CSPI1_CLK |
C25 |
EIM_D16 |
EIM_DATA16 |
3.3V |
ECSPI1_SCLK |
||||||
IPU1_DI0_PIN05 |
||||||
IPU2_CSI1_DATA18 |
||||||
HDMI_TX_DDC_SDA |
||||||
GPIO3_IO16 |
||||||
I2C2_SDA |
||||||
14 |
AB27 |
CSPI1_MOSI |
D24 |
EIM_D18 |
EIM_DATA18 |
3.3V |
ECSPI1_MOSI |
||||||
IPU1_DI0_PIN07 |
||||||
IPU2_CSI1_DATA17 |
||||||
IPU1_DI1_D0_CS |
||||||
GPIO3_IO18 |
||||||
I2C3_SDA |
||||||
15 |
W26 |
CSPI2_CLK |
H24 |
EIM_CS0 |
EIM_CS0_B |
3.3V |
IPU1_DI1_PIN05 |
||||||
ECSPI2_SCLK |
||||||
GPIO2_IO23 |
||||||
16 |
W27 |
CSPI2_MOSI |
J23 |
EIM_CS1 |
EIM_CS1_B |
3.3V |
IPU1_DI1_PIN06 |
||||||
ECSPI2_MOSI |
||||||
GPIO2_IO24 |
||||||
17 |
Y25 |
CSPI2_MISO |
J24 |
EIM_OE |
EIM_OE_B |
3.3V |
IPU1_DI1_PIN07 |
||||||
ECSPI2_MISO |
||||||
GPIO2_IO25 |
||||||
18 |
A25 |
RGMII_TD0 |
C22 |
RGMII_TD0 |
HSI_TX_READY |
2.5V |
RGMII_TD0 |
||||||
GPIO6_IO20 |
||||||
19 |
A26 |
RGMII_RX_CTL |
D22 |
RGMII_RX_CTL |
USB_H3_DATA |
2.5V |
RGMII_RX_CTL |
||||||
GPIO6_IO24 |
||||||
20 |
A27 |
RGMII_TX_CTL |
C23 |
RGMII_TX_CTL |
USB_H2_STROBE |
2.5V |
RGMII_TX_CTL |
||||||
GPIO6_IO26 |
||||||
ENET_REF_CLK |
||||||
21 |
B25 |
RGMII_RD3 |
D23 |
RGMII_RD3 |
HSI_TX_WAKE |
2.5V |
RGMII_RD3 |
||||||
GPIO6_IO29 |
||||||
22 |
B26 |
RGMII_RD0 |
C24 |
RGMII_RD0 |
HSI_RX_READY |
2.5V |
RGMII_RD0 |
||||||
GPIO6_IO25 |
||||||
23 |
B27 |
RGMII_TD2 |
E21 |
RGMII_TD2 |
HSI_RX_DATA |
2.5V |
RGMII_TD2 |
||||||
GPIO6_IO22 |
||||||
24 |
C25 |
RGMII_RXC |
B25 |
RGMII_RXC |
USB_H3_STROBE |
2.5V |
RGMII_RXC |
||||||
GPIO6_IO30 |
||||||
25 |
C26 |
RGMII_RD2 |
B24 |
RGMII_RD2 |
HSI_TX_DATA |
2.5V |
RGMII_RD2 |
||||||
GPIO6_IO28 |
||||||
26 |
C27 |
RGMII_TD3 |
A24 |
RGMII_TD3 |
HSI_RX_WAKE |
2.5V |
RGMII_TD3 |
||||||
GPIO6_IO23 |
||||||
27 |
D25 |
RGMII_TD1 |
F20 |
RGMII_TD1 |
HSI_RX_FLAG |
2.5V |
RGMII_TD1 |
||||||
GPIO6_IO21 |
||||||
28 |
D26 |
RGMII_TXC |
D21 |
RGMII_TXC |
USB_H2_DATA |
2.5V |
RGMII_TXC |
||||||
SPDIF_EXT_CLK |
||||||
GPIO6_IO19 |
||||||
XTALOSC_REF_CLK_24M |
||||||
29 |
D27 |
RGMII_RD1 |
F20 |
RGMII_RD1 |
HSI_TX_FLAG |
2.5V |
RGMII_RD1 |
||||||
GPIO6_IO27 |
||||||
30 |
E25 |
RGMII_MDC |
V20 |
ENET_MDC |
MLB_DATA |
2.5V |
ENET_MDC |
||||||
ESAI_TX5_RX |
||||||
ENET_1588_EVENT1_IN |
||||||
GPIO1_IO31 |
||||||
31 |
F26 |
RGMII_MDIO |
V23 |
ENET_MDIO |
ENET_MDIO |
2.5V |
ESAI_RX_CLK |
||||||
ENET_1588_EVENT1_OUT |
||||||
GPIO1_IO22 |
||||||
SPDIF_LOCK |
||||||
32 |
F27 |
RGMII_REF_CLK |
V22 |
ENET_REF_CLK |
ENET_TX_CLK |
2.5V |
ESAI_RX_FS |
||||||
GPIO1_IO23 |
||||||
SPDIF_SR_CLK |
||||||
33 |
Y1 |
CAN1_TX |
R3 |
GPIO_7 |
ESAI_TX4_RX1 |
3.3V |
ECSPI5_RDY |
||||||
EPIT1_OUT |
||||||
FLEXCAN1_TX |
||||||
UART2_TX_DATA |
||||||
GPIO1_IO07 |
||||||
SPDIF_LOCK |
||||||
USB_OTG_HOST_MODE |
||||||
34 |
Y2 |
CAN1_RX |
R5 |
GPIO_8 |
ESAI_TX5_RX0 |
3.3V |
XTALOSC_REF_CLK_32K |
||||||
EPIT2_OUT |
||||||
FLEXCAN1_RX |
||||||
UART2_RX_DATA |
||||||
GPIO1_IO08 |
||||||
SPDIF_SR_CLK |
||||||
USB_OTG_PWR_CTL_WAKE |
||||||
35 |
AA1 |
CAN2_RX |
V5 |
KEY_ROW4 |
FLEXCAN2_RX |
3.3V |
IPU1_SISG5 |
||||||
USB_OTG_PWR |
||||||
KEY_ROW4 |
||||||
UART5_CTS_B |
||||||
GPIO4_IO15 |
||||||
36 |
AA2 |
CAN2_TX |
T6 |
KEY_COL4 |
FLEXCAN2_TX |
3.3V |
IPU1_SISG4 |
||||||
USB_OTG_OC |
||||||
KEY_COL4 |
||||||
UART5_RTS_B |
||||||
GPIO4_IO14 |
||||||
37 |
AA24 |
GND |
— |
GND |
— |
— |
38 |
AA3 |
|||||
39 |
AB24 |
|||||
40 |
AB3 |
|||||
41 |
AC3 |
|||||
42 |
AD10 |
|||||
43 |
AD11 |
|||||
44 |
AD12 |
|||||
45 |
AD13 |
|||||
46 |
AD14 |
|||||
47 |
AD15 |
GND |
— |
GND |
— |
— |
48 |
AD16 |
|||||
49 |
AD17 |
|||||
50 |
AD18 |
|||||
51 |
AD19 |
|||||
52 |
AD20 |
|||||
53 |
AD21 |
|||||
54 |
AD3 |
|||||
55 |
AD4 |
|||||
56 |
AD5 |
|||||
57 |
AD6 |
GND |
— |
GND |
— |
— |
58 |
AD7 |
|||||
59 |
AD8 |
|||||
60 |
AD9 |
|||||
61 |
D10 |
|||||
62 |
D11 |
|||||
63 |
D12 |
|||||
64 |
D13 |
|||||
65 |
D14 |
|||||
66 |
D16 |
|||||
67 |
D17 |
GND |
— |
GND |
— |
— |
68 |
D18 |
|||||
69 |
D19 |
|||||
70 |
D20 |
|||||
71 |
D21 |
|||||
72 |
D22 |
|||||
73 |
D23 |
|||||
74 |
D24 |
|||||
75 |
D4 |
|||||
76 |
D5 |
|||||
77 |
D7 |
GND |
— |
GND |
— |
— |
78 |
D8 |
|||||
79 |
D9 |
|||||
80 |
E17 |
|||||
81 |
E18 |
|||||
82 |
E19 |
|||||
83 |
E20 |
|||||
84 |
E21 |
|||||
85 |
E22 |
|||||
86 |
E23 |
|||||
87 |
D17 |
GND |
— |
GND |
— |
— |
88 |
H3 |
|||||
89 |
J3 |
|||||
90 |
K23 |
|||||
91 |
K24 |
|||||
92 |
L23 |
|||||
93 |
L24 |
|||||
94 |
P24 |
|||||
95 |
R24 |
|||||
96 |
T24 |
|||||
97 |
W3 |
|||||
98 |
Y3 |
|||||
99 |
A22 |
SD1_DAT0 |
A21 |
SD1_DAT0 |
SD1_DATA0 |
3.3V |
ECSPI5_MISO |
||||||
GPT_CAPTURE1 |
||||||
GPIO1_IO16 |
||||||
100 |
A23 |
SD2_CLK |
C21 |
SD2_CLK |
SD2_CLK |
3.3V |
ECSPI5_SCLK |
||||||
KEY_COL5 |
||||||
AUD4_RXFS |
||||||
GPIO1_IO10 |
||||||
101 |
A24 |
SD2_DAT0 |
A22 |
SD2_DAT0 |
SD2_DATA0 |
3.3V |
ECSPI5_MISO |
||||||
AUD4_RXD |
||||||
KEY_ROW7 |
||||||
GPIO1_IO15 |
||||||
DCIC2_OUT |
||||||
102 |
AB25 |
GPIO1_24 |
W23 |
ENET_RX_ER |
USB_OTG_ID |
3.3V |
ENET_RX_ER |
||||||
ESAI_RX_HF_CLK |
||||||
SPDIF_IN |
||||||
ENET_1588_EVENT2_OUT |
||||||
GPIO1_IO24 |
||||||
103 |
AC25 |
GPIO1_29 |
W20 |
ENET_TXD1 |
MLB_CLK |
3.3V |
ENET_TX_DATA1 |
||||||
ESAI_TX2_RX3 |
||||||
ENET_1588_EVENT0_IN |
||||||
GPIO1_IO29 |
||||||
104 |
AC26 |
GPIO1_27 |
W21 |
ENET_RXD0 |
XTALOSC_OSC32K_32K_OUT |
3.3V |
ENET_RX_DATA0 |
||||||
ESAI_TX_HF_CLK |
||||||
SPDIF_OUT |
||||||
GPIO1_IO27 |
||||||
105 |
AC27 |
GPIO1_26 |
W22 |
ENET_RXD1 |
MLB_SIG |
3.3V |
ENET_RX_DATA1 |
||||||
ESAI_TX_FS |
||||||
ENET_1588_EVENT3_OUT |
||||||
GPIO1_IO26 |
||||||
106 |
AD22 |
GPIO1_5 |
R4 |
GPIO1_5 |
ESAI_TX2_RX3 |
3.3V |
KEY_ROW7 |
||||||
CCM_CLKO1 |
||||||
GPIO1_IO05 |
||||||
I2C3_SCL |
||||||
ARM_EVENTI |
||||||
107 |
AD23 |
GPIO1_2 |
T1 |
GPIO_2 |
ESAI_TX_FS |
3.3V |
KEY_ROW6 |
||||||
GPIO1_IO02 |
||||||
SD2_WP |
||||||
MLB_DATA |
||||||
108 |
AD24 |
GPIO1_4 |
R6 |
GPIO_4 |
ESAI_TX_HF_CLK |
3.3V |
KEY_COL7 |
||||||
GPIO1_IO04 |
||||||
SD2_CD_B |
||||||
109 |
AD27 |
GPIO1_30 |
R6 |
ENET_TXD0 |
ENET_TX_DATA0 |
3.3V |
ESAI_TX4_RX1 |
||||||
GPIO1_IO30 |
||||||
110 |
B21 |
SD1_DAT2 |
E19 |
SD1_DAT2 |
SD1_DATA2 |
3.3V |
ECSPI5_SS1 |
||||||
GPT_COMPARE2 |
||||||
PWM2_OUT |
||||||
WDOG1_B |
||||||
GPIO1_IO19 |
||||||
WDOG1_RESET_B_DEB |
||||||
111 |
B22 |
SD1_CLK |
D20 |
SD1_CLK |
SD1_CLK |
3.3V |
ECSPI5_SCLK |
||||||
XTALOSC_OSC32K_32K_OUT |
||||||
GPT_CLKIN |
||||||
GPIO1_IO20 |
||||||
112 |
B23 |
SD2_DAT1 |
E20 |
SD2_DAT1 |
SD2_DATA1 |
3.3V |
ECSPI5_SS0 |
||||||
EIM_CS2_B |
||||||
AUD4_TXFS |
||||||
KEY_COL7 |
||||||
GPIO1_IO14 |
||||||
113 |
B24 |
SD2_DAT3 |
B22 |
SD2_DAT3 |
SD2_DATA3 |
3.3V |
ECSPI5_SS3 |
||||||
KEY_COL6 |
||||||
AUD4_TXC |
||||||
GPIO1_IO12 |
||||||
114 |
C21 |
SD1_CMD |
B21 |
SD1_CMD |
SD1_CMD |
3.3V |
ECSPI5_MOSI |
||||||
PWM4_OUT |
||||||
GPT_COMPARE1 |
||||||
GPIO1_IO18 |
||||||
115 |
C22 |
SD1_DAT1 |
C20 |
SD1_DAT1 |
SD1_DAT1 |
3.3V |
ECSPI5_SS0 |
||||||
PWM3_OUT |
||||||
GPT_CAPTURE2 |
||||||
GPIO1_IO17 |
||||||
116 |
C23 |
SD2_CMD |
F19 |
SD2_CMD |
SD2_CMD |
3.3V |
ECSPI5_MOSI |
||||||
KEY_ROW5 |
||||||
AUD4_RXC |
||||||
GPIO1_IO11 |
||||||
117 |
C24 |
SD2_DAT2 |
A23 |
SD2_DAT2 |
SD2_DATA2 |
3.3V |
ECSPI5_SS1 |
||||||
EIM_CS3_B |
||||||
AUD4_TXD |
||||||
KEY_ROW6 |
||||||
GPIO1_IO13 |
||||||
118 |
E26 |
RGMII_INT |
V21 |
ENET_TX_EN |
ENET_TX_EN |
2.5V |
ESAI_TX3_RX2 |
||||||
GPIO1_IO28 |
||||||
119 |
E27 |
RGMII_nRST |
U21 |
ENET_CRS_DV |
ENET_RX_EN |
2.5V |
ESAI_TX_CLK |
||||||
SPDIF_EXT_CLK |
||||||
GPIO1_IO25 |
||||||
120 |
A18 |
GPIO2_4 |
A19 |
NANDF_D4 |
NAND_DATA04 |
3.3V |
SD2_DATA4 |
||||||
GPIO2_IO04 |
||||||
121 |
A19 |
GPIO2_3 |
D17 |
NANDF_D3 |
NAND_DATA03 |
3.3V |
SD1_DATA7 |
||||||
GPIO2_IO03 |
||||||
122 |
A20 |
GPIO2_7 |
C18 |
NANDF_D7 |
NAND_DATA07 |
3.3V |
SD2_DATA7 |
||||||
GPIO2_IO07 |
||||||
123 |
AA25 |
CSPI2_CS0 |
K20 |
EIM_RW |
EIM_RW |
3.3V |
IPU1_DI1_PIN08 |
||||||
ECSPI2_SS0 |
||||||
GPIO2_IO26 |
||||||
SRC_BOOT_CFG29 |
||||||
124 |
B18 |
GPIO2_0 |
A18 |
NANDF_D0 |
NAND_DATA00 |
3.3V |
SD1_DATA4 |
||||||
GPIO2_IO00 |
||||||
125 |
B20 |
GPIO2_5 |
B18 |
NANDF_D5 |
NAND_DATA05 |
3.3V |
SD2_DATA5 |
||||||
GPIO2_IO05 |
||||||
126 |
C18 |
GPIO2_6 |
E17 |
NANDF_D6 |
NAND_DATA06 |
3.3V |
SD2_DATA6 |
||||||
GPIO2_IO06 |
||||||
127 |
C19 |
GPIO2_2 |
F16 |
NANDF_D2 |
NAND_DATA02 |
3.3V |
SD1_DATA6 |
||||||
GPIO2_IO02 |
||||||
128 |
C20 |
GPIO2_1 |
C17 |
NANDF_D1 |
NAND_DATA01 |
3.3V |
SD1_DATA5 |
||||||
GPIO2_IO01 |
||||||
129 |
F24 |
EIM_EB3 |
F23 |
EIM_EB3 |
EIM_EB3_B |
3.3V |
ECSPI4_RDY |
||||||
UART3_RTS_B |
||||||
UART1_RI_B |
||||||
IPU2_CSI1_HSYNC |
||||||
GPIO2_IO31 |
||||||
IPU1_DI1_PIN03 |
||||||
SRC_BOOT_CFG31 |
||||||
130 |
J26 |
EIM_A20 |
H22 |
EIM_A20 |
EIM_ADDR20 |
3.3V |
IPU1_DISP1_DATA15 |
||||||
IPU2_CSI1_DATA15 |
||||||
GPIO2_IO18 |
||||||
SRC_BOOT_CFG20 |
||||||
131 |
K25 |
EIM_A17 |
G24 |
EIM_A17 |
EIM_ADDR17 |
3.3V |
IPU1_DISP1_DATA12 |
||||||
IPU2_CSI1_DATA12 |
||||||
GPIO2_IO21 |
||||||
SRC_BOOT_CFG17 |
||||||
132 |
K26 |
EIM_A21 |
H23 |
EIM_A21 |
EIM_ADDR21 |
3.3V |
IPU1_DISP1_DATA16 |
||||||
IPU2_CSI1_DATA16 |
||||||
GPIO2_IO17 |
||||||
SRC_BOOT_CFG21 |
||||||
133 |
K27 |
EIM_A22 |
F24 |
EIM_A22 |
EIM_ADDR22 |
3.3V |
IPU1_DISP1_DATA17 |
||||||
IPU2_CSI1_DATA17 |
||||||
GPIO2_IO16 |
||||||
SRC_BOOT_CFG22 |
||||||
134 |
L26 |
EIM_A16 |
H25 |
EIM_A16 |
EIM_ADDR16 |
3.3V |
IPU1_DI1_DISP_CLK |
||||||
IPU2_CSI1_PIXCLK |
||||||
GPIO2_IO22 |
||||||
SRC_BOOT_CFG1 |
||||||
135 |
L27 |
EIM_A19 |
G25 |
EIM_A19 |
EIM_ADDR19 |
3.3V |
IPU1_DISP1_DATA14 |
||||||
IPU2_CSI1_DATA14 |
||||||
GPIO2_IO19 |
||||||
SRC_BOOT_CFG19 |
||||||
136 |
M27 |
EIM_A18 |
J22 |
EIM_A18 |
EIM_ADDR18 |
3.3V |
IPU1_DISP1_DATA13 |
||||||
IPU2_CSI1_DATA13 |
||||||
GPIO2_IO20 |
||||||
SRC_BOOT_CFG18 |
||||||
137 |
N26 |
EIM_EB0 |
K21 |
EIM_EB0 |
EIM_EB0_B |
3.3V |
IPU1_DISP1_DATA11 |
||||||
IPU2_CSI1_DATA11 |
||||||
CCM_PMIC_READY |
||||||
GPIO2_IO28 |
||||||
SRC_BOOT_CFG27 |
||||||
138 |
U27 |
EIM_EB1 |
K23 |
EIM_EB1 |
EIM_EB1_B |
3.3V |
IPU1_DISP1_DATA10 |
||||||
IPU2_CSI1_DATA10 |
||||||
GPIO2_IO29 |
||||||
SRC_BOOT_CFG28 |
||||||
139 |
Y26 |
CSPI2_CS1 |
K22 |
EIM_LBA |
EIM_LBA_B |
3.3V |
IPU1_DI1_PIN17 |
||||||
ECSPI2_SS1 |
||||||
GPIO2_IO27 |
||||||
SRC_BOOT_CFG26 |
||||||
140 |
AA27 |
CSPI1_CS1 |
G21 |
EIM_D19 |
EIM_DATA19 |
3.3V |
ECSPI1_SS1 |
||||||
IPU1_DI0_PIN08 |
||||||
IPU2_CSI1_DATA16 |
||||||
UART1_CTS_B |
||||||
GPIO3_IO19 |
||||||
EPIT1_OUT |
||||||
141 |
AC24 |
EIM_D20 |
G20 |
EIM_D20 |
EIM_DATA20 |
3.3V |
ECSPI4_SS0 |
||||||
IPU1_DI0_PIN16 |
||||||
IPU2_CSI1_DATA15 |
||||||
UART1_RTS_B |
||||||
GPIO3_IO20 |
||||||
EPIT2_OUT |
||||||
142 |
AD26 |
USB_H1_OC |
J20 |
EIM_D30 |
EIM_DATA30 |
3.3V |
IPU1_DISP1_DATA21 |
||||||
IPU1_DI0_PIN11 |
||||||
IPU1_CSI0_DATA03 |
||||||
UART3_CTS_B |
||||||
GPIO3_IO30 |
||||||
USB_H1_OC |
||||||
143 |
AE27 |
USB_OTG_OC |
H20 |
EIM_D21 |
EIM_DATA20 |
3.3V |
ECSPI4_SS0 |
||||||
IPU1_DI0_PIN16 |
||||||
IPU2_CSI1_DATA15 |
||||||
UART1_RTS_B |
||||||
GPIO3_IO20 |
||||||
EPIT2_OUT |
||||||
144 |
E24 |
USB_OTG_PWR_EN |
E23 |
EIM_D22 |
EIM_DATA22 |
3.3V |
ECSPI4_MISO |
||||||
IPU1_DI0_PIN01 |
||||||
IPU2_CSI1_DATA10 |
||||||
USB_OTG_PWR |
||||||
GPIO3_IO22 |
||||||
SPDIF_OUT |
||||||
145 |
M25 |
EIM_DA1 |
J25 |
EIM_DA1 |
EIM_AD01 |
3.3V |
IPU1_DISP1_DATA09 |
||||||
IPU2_CSI1_DATA09 |
||||||
GPIO3_IO00 |
||||||
SRC_BOOT_CFG00 |
||||||
146 |
M26 |
EIM_DA3 |
K24 |
EIM_DA3 |
EIM_AD03 |
3.3V |
IPU1_DISP1_DATA06 |
||||||
IPU2_CSI1_DATA06 |
||||||
PIO3_IO03 |
||||||
SRC_BOOT_CFG03 |
||||||
147 |
N25 |
EIM_DA2 |
L21 |
EIM_DA2 |
EIM_AD02 |
3.3V |
IPU1_DISP1_DATA07 |
||||||
IPU2_CSI1_DATA07 |
||||||
GPIO3_IO02 |
||||||
SRC_BOOT_CFG02 |
||||||
148 |
K25 |
EIM_DA6 |
N27 |
EIM_DA6 |
EIM_AD06 |
3.3V |
IPU1_DISP1_DATA03 |
||||||
IPU2_CSI1_DATA03 |
||||||
GPIO3_IO06 |
||||||
SRC_BOOT_CFG06 |
||||||
149 |
P25 |
EIM_DA8 |
L24 |
EIM_DA8 |
EIM_AD08 |
3.3V |
IPU1_DISP1_DATA01 |
||||||
IPU2_CSI1_DATA01 |
||||||
GPIO3_IO08 |
||||||
SRC_BOOT_CFG08 |
||||||
150 |
P27 |
EIM_DA7 |
L25 |
EIM_DA7 |
EIM_AD07 |
3.3V |
IPU1_DISP1_DATA02 |
||||||
IPU2_CSI1_DATA02 |
||||||
GPIO3_IO07 |
||||||
SRC_BOOT_CFG07 |
||||||
151 |
R25 |
EIM_DA15 |
N24 |
EIM_DA15 |
EIM_AD15 |
3.3V |
IPU1_DI1_PIN01 |
||||||
IPU1_DI1_PIN04 |
||||||
GPIO3_IO15 |
||||||
SRC_BOOT_CFG15 |
||||||
152 |
R26 |
EIM_DA13 |
M23 |
EIM_DA13 |
EIM_AD13 |
3.3V |
IPU1_DI1_D0_CS |
||||||
GPIO3_IO13 |
||||||
SRC_BOOT_CFG13 |
||||||
153 |
R27 |
EIM_DA12 |
M24 |
EIM_DA12 |
EIM_AD12 |
3.3V |
IPU1_DI1_PIN03 |
||||||
IPU2_CSI1_VSYNC |
||||||
GPIO3_IO12 |
||||||
SRC_BOOT_CFG12 |
||||||
154 |
T25 |
EIM_DA9 |
M21 |
EIM_DA9 |
EIM_AD09 |
3.3V |
IPU1_DISP1_DATA00 |
||||||
IPU2_CSI1_DATA00 |
||||||
GPIO3_IO09 |
||||||
SRC_BOOT_CFG09 |
||||||
155 |
T26 |
EIM_DA5 |
L23 |
EIM_DA5 |
EIM_AD05 |
3.3V |
IPU1_DISP1_DATA04 |
||||||
IPU2_CSI1_DATA04 |
||||||
GPIO3_IO05 |
||||||
SRC_BOOT_CFG05 |
||||||
156 |
T27 |
EIM_DA0 |
L20 |
EIM_DA0 |
EIM_AD00 |
3.3V |
IPU1_DISP1_DATA09 |
||||||
IPU2_CSI1_DATA09 |
||||||
GPIO3_IO00 |
||||||
SRC_BOOT_CFG00 |
||||||
157 |
T27 |
EIM_DA10 |
L20 |
EIM_DA10 |
EIM_AD10 |
3.3V |
IPU1_DI1_PIN15 |
||||||
IPU2_CSI1_DATA_EN |
||||||
GPIO3_IO10 |
||||||
SRC_BOOT_CFG10 |
||||||
158 |
U26 |
EIM_DA4 |
L22 |
EIM_DA4 |
EIM_AD04 |
3.3V |
IPU1_DISP1_DATA05 |
||||||
IPU2_CSI1_DATA05 |
||||||
GPIO3_IO04 |
||||||
SRC_BOOT_CFG04 |
||||||
159 |
V26 |
EIM_DA11 |
M20 |
EIM_DA11 |
EIM_AD11 |
3.3V |
IPU1_DI1_PIN02 |
||||||
IPU2_CSI1_HSYNC |
||||||
GPIO3_IO11 |
||||||
SRC_BOOT_CFG11 |
||||||
160 |
V27 |
EIM_DA14 |
N23 |
EIM_DA14 |
EIM_AD14 |
3.3V |
IPU1_DI1_D1_CS |
||||||
GPIO3_IO14 |
||||||
SRC_BOOT_CFG14 |
||||||
161 |
AD25 |
GPIO4_10 |
W6 |
KEY_COL2 |
ECSPI1_SS1 |
3.3V |
ENET_RX_DATA2 |
||||||
FLEXCAN1_TX |
||||||
KEY_COL2 |
||||||
ENET_MDC |
||||||
GPIO4_IO10 |
||||||
USB_H1_PWR_CTL_WAKE |
||||||
162 |
AF26 |
DISP0_CNTRST |
P25 |
DI0_PIN4 |
IPU1_DI0_PIN04 |
3.3V |
IPU2_DI0_PIN04 |
||||||
AUD6_RXD |
||||||
SD1_WP |
||||||
GPIO4_IO20 |
||||||
163 |
Y27 |
CSPI1_RDY |
P5 |
GPIO_19 |
KEY_COL5 |
3.3V |
ENET_1588_EVENT0_OUT |
||||||
SPDIF_OUT |
||||||
CCM_CLKO1 |
||||||
ECSPI1_RDY |
||||||
GPIO4_IO05 |
||||||
ENET_TX_ER |
||||||
164 |
J27 |
EIM_A24 |
F25 |
EIM_A24 |
EIM_ADDR24 |
3.3V |
IPU1_DISP1_DATA19 |
||||||
IPU2_CSI1_DATA19 |
||||||
IPU2_SISG2 |
||||||
IPU1_SISG2 |
||||||
GPIO5_IO04 |
||||||
SRC_BOOT_CFG24 |
||||||
165 |
P24 |
EIM_WAIT |
M25 |
EIM_WAIT |
EIM_WAIT_B |
3.3V |
EIM_DTACK_B |
||||||
GPIO5_IO00 |
||||||
SRC_BOOT_CFG25 |
||||||
166 |
U2 |
CSI0_DATA_EN |
P3 |
CSI0_DATA_EN |
IPU1_CSI0_DATA_EN |
1.8V |
EIM_DATA00 |
||||||
GPIO5_IO20 |
||||||
ARM_TRACE_CLK |
||||||
167 |
W25 |
CSPI2_RDY |
H19 |
EIM_A25 |
EIM_ADDR25 |
3.3V |
ECSPI4_SS1 |
||||||
ECSPI2_RDY |
||||||
IPU1_DI1_PIN12 |
||||||
IPU1_DI0_D1_CS |
||||||
GPIO5_IO02 |
||||||
HDMI_TX_CEC_LINE |
||||||
168 |
A11 |
SD3_DAT0 |
E14 |
SD3_DAT0 |
SD3_DATA0 |
3.3V |
UART1_CTS_B |
||||||
FLEXCAN2_TX |
||||||
GPIO7_IO04 |
||||||
169 |
A13 |
SD3_DAT5 |
C13 |
SD3_DAT5 |
SD3_DATA5 |
3.3V |
UART2_TX_DATA |
||||||
GPIO7_IO00 |
||||||
170 |
A16 |
GPIO6_10 |
B16 |
NANDF_RB0 |
NAND_READY_B |
3.3V |
IPU2_DI0_PIN01 |
||||||
GPIO6_IO10 |
||||||
171 |
A17 |
GPIO6_15 |
A17 |
NANDF_CS2 |
NAND_CE2_B |
3.3V |
IPU1_SISG0 |
||||||
ESAI_TX0 |
||||||
EIM_CRE |
||||||
CCM_CLKO2 |
||||||
GPIO6_IO15 |
||||||
IPU2_SISG0 |
||||||
172 |
B16 |
GPIO6_8 |
B16 |
NANDF_ALE |
NAND_ALE |
3.3V |
SD4_RESET |
||||||
GPIO6_IO08 |
||||||
173 |
B17 |
GPIO6_14 |
C16 |
NANDF_CS1 |
NAND_CE1_B |
3.3V |
SD4_VSELECT |
||||||
SD3_VSELECT |
||||||
GPIO6_IO14 |
||||||
174 |
B19 |
GPIO6_16 |
D16 |
NANDF_CS3 |
NAND_CE3_B |
3.3V |
IPU1_SISG1 |
||||||
ESAI_TX1 |
||||||
EIM_ADDR26 |
||||||
GPIO6_IO16 |
||||||
IPU2_SISG1 |
||||||
175 |
C15 |
GPIO6_11 |
F15 |
NANDF_CS0 |
NAND_CE0_B |
3.3V |
GPIO6_IO11 |
||||||
176 |
C16 |
GPIO6_9 |
E15 |
NANDF_WP |
NAND_WP_B |
3.3V |
IPU2_SISG5 |
||||||
GPIO6_IO09 |
||||||
177 |
C17 |
GPIO6_7 |
C15 |
NANDF_CLE |
NAND_CLE |
3.3V |
IPU2_SISG4 |
||||||
GPIO6_IO07 |
||||||
178 |
L25 |
EIM_A23 |
J21 |
EIM_A23 |
EIM_ADDR23 |
3.3V |
IPU1_DISP1_DATA18 |
||||||
IPU2_CSI1_DATA18 |
||||||
IPU2_SISG3 |
||||||
IPU1_SISG3 |
||||||
GPIO6_IO06 |
||||||
SRC_BOOT_CFG23 |
||||||
179 |
V25 |
EIM_BCLK |
N22 |
EIM_BCLK |
EIM_BCLK |
3.3V |
IPU1_DI1_PIN16 |
||||||
GPIO6_IO31 |
||||||
180 |
B13 |
SD3_DAT4 |
D13 |
SD3_DAT4 |
SD3_DATA4 |
3.3V |
UART2_RX_DATA |
||||||
GPIO7_IO01 |
||||||
181 |
C11 |
SD3_DAT1 |
F14 |
SD3_DAT1 |
SD3_DATA1 |
3.3V |
UART1_RTS_B |
||||||
FLEXCAN2_RX |
||||||
GPIO7_IO05 |
||||||
182 |
C12 |
SD3_CLK |
D14 |
SD3_CLK |
SD3_CLK |
3.3V |
UART2_RTS_B |
||||||
FLEXCAN1_RX |
||||||
GPIO7_IO03 |
||||||
183 |
K1 |
HDMI_D1P |
J4 |
HDMI_D1P |
HDMI_TX_DATA1_P |
2.5V |
184 |
K2 |
HDMI_D1M |
J3 |
HDMI_D1M |
HDMI_TX_DATA1_N |
2.5V |
185 |
K3 |
HDMI_CEC_IN |
W4 |
KEY_ROW2 |
ECSPI1_SS2 |
2.5V |
ENET_TX_DATA2 |
||||||
FLEXCAN1_RX |
||||||
KEY_ROW2 |
||||||
SD2_VSELECT |
||||||
GPIO4_IO11 |
||||||
HDMI_TX_CEC_LINE |
||||||
186 |
L1 |
HDMI_D2M |
K3 |
HDMI_D2M |
HDMI_TX_DATA2_N |
2.5V |
187 |
L2 |
HDMI_D2P |
K4 |
HDMI_D2P |
HDMI_TX_DATA2_P |
2.5V |
188 |
L3 |
HDMI_HPD |
K1 |
HDMI_HPD |
HDMI_TX_HPD |
2.5V |
189 |
M1 |
HDMI_CLKP |
J6 |
HDMI_CLKP |
HDMI_TX_CLK_P |
2.5V |
190 |
M2 |
HDMI_CLKM |
J5 |
HDMI_CLKM |
HDMI_TX_CLK_N |
2.5V |
191 |
N1 |
HDMI_D0M |
K5 |
HDMI_D0M |
HDMI_TX_DATA0_N |
2.5V |
192 |
N2 |
HDMI_D0P |
K6 |
HDMI_D0P |
HDMI_TX_DATA0_P |
2.5V |
193 |
AE12 |
I2C1_SDA |
N6 |
CSI0_DAT8 |
IPU1_CSI0_DATA08 |
1.8V |
EIM_DATA06 |
||||||
ECSPI2_SCLK |
||||||
KEY_COL7 |
||||||
I2C1_SDA |
||||||
GPIO5_IO26 |
||||||
ARM_TRACE05 |
||||||
194 |
AF12 |
I2C1_SCL |
N5 |
CSI0_DAT9 |
IPU1_CSI0_DATA09 |
2.5V |
EIM_DATA07 |
||||||
ECSPI2_MOSI |
||||||
KEY_ROW7 |
||||||
I2C1_SCL |
||||||
GPIO5_IO27 |
||||||
ARM_TRACE06 |
||||||
195 |
AE10 |
I2C2_SCL |
U5 |
KEY_COL3 |
ECSPI1_SS3 |
2.5V |
ENET_CRS |
||||||
HDMI_TX_DDC_SCL |
||||||
KEY_COL3 |
||||||
I2C2_SCL |
||||||
GPIO4_IO12 |
||||||
SPDIF_IN |
||||||
196 |
AE11 |
I2C3_SDA |
T3 |
GPIO_6 |
ESAI_TX_CLK |
2.5V |
I2C3_SDA |
||||||
GPIO1_IO06 |
||||||
SD2_LCTL |
||||||
MLB_SIG |
||||||
197 |
AF10 |
I2C2_SDA |
T7 |
KEY_ROW3 |
XTALOSC_OSC32K_32K_OUT |
2.5V |
ASRC_EXT_CLK |
||||||
HDMI_TX_DDC_SDA |
||||||
KEY_ROW3 |
||||||
I2C2_SDA |
||||||
GPIO4_IO13 |
||||||
SD1_VSELECT |
||||||
198 |
AF11 |
I2C3_SCL |
R7 |
GPIO_3 |
ESAI_RX_HF_CLK |
2.5V |
I2C3_SCL |
||||||
XTALOSC_REF_CLK_24M |
||||||
CCM_CLKO2 |
||||||
GPIO1_IO03 |
||||||
USB_H1_OC |
||||||
MLB_CLK |
||||||
199 |
AE13 |
DISP0_DAT21 |
T20 |
DISP0_DAT21 |
IPU1_DISP0_DATA21 |
2.5V |
IPU2_DISP0_DATA21 |
||||||
ECSPI1_MOSI |
||||||
AUD4_TXD |
||||||
GPIO5_IO15 |
||||||
200 |
AE14 |
DISP0_DAT4 |
P20 |
DISP0_DAT4 |
IPU1_DISP0_DATA04 |
2.5V |
IPU2_DISP0_DATA04 |
||||||
ECSPI3_SS1 |
||||||
GPIO4_IO25 |
||||||
201 |
AE15 |
DISP0_CLK |
N19 |
DI0_DISP_CLK |
IPU1_DI0_DISP_CLK |
2.5V |
IPU2_DI0_DISP_CLK |
||||||
GPIO4_IO16 |
||||||
202 |
AE16 |
DISP0_DAT16 |
T21 |
DISP0_DAT16 |
IPU1_DISP0_DATA16 |
2.5V |
IPU2_DISP0_DATA16 |
||||||
ECSPI2_MOSI |
||||||
AUD5_TXC |
||||||
SDMA_EXT_EVENT0 |
||||||
GPIO5_IO10 |
||||||
203 |
AE17 |
DISP0_DAT8 |
R22 |
DISP0_DAT8 |
IPU1_DISP0_DATA08 |
3.3V |
IPU2_DISP0_DATA08 |
||||||
PWM1_OUT |
||||||
WDOG1_B |
||||||
GPIO4_IO29 |
||||||
204 |
AE18 |
DISP0_DAT15 |
TR22 |
DISP0_DAT15 |
IPU1_DISP0_DATA15 |
3.3V |
IPU2_DISP0_DATA15 |
||||||
ECSPI1_SS1 |
||||||
ECSPI2_SS1 |
||||||
GPIO5_IO09 |
||||||
205 |
AE19 |
DISP0_DAT11 |
T23 |
DISP0_DAT11 |
IPU1_DISP0_DATA11 |
3.3V |
IPU2_DISP0_DATA11 |
||||||
GPIO5_IO05 |
||||||
206 |
AE20 |
DISP0_DAT18 |
V25 |
DISP0_DAT18 |
IPU1_DISP0_DATA18 |
3.3V |
IPU2_DISP0_DATA18 |
||||||
ECSPI2_SS0 |
||||||
AUD5_TXFS |
||||||
AUD4_RXFS |
||||||
GPIO5_IO12 |
||||||
EIM_CS2_B |
||||||
207 |
AE21 |
DISP0_DAT19 |
U23 |
DISP0_DAT19 |
IPU1_DISP0_DATA19 |
3.3V |
IPU2_DISP0_DATA19 |
||||||
ECSPI2_SCLK |
||||||
AUD5_RXD |
||||||
AUD4_RXC |
||||||
GPIO5_IO13 |
||||||
EIM_CS3_B |
||||||
208 |
AE22 |
DISP0_DAT17 |
U24 |
DISP0_DAT17 |
IPU1_DISP0_DATA17 |
3.3V |
IPU2_DISP0_DATA17 |
||||||
ECSPI2_MISO |
||||||
AUD5_TXD |
||||||
SDMA_EXT_EVENT1 |
||||||
GPIO5_IO11 |
||||||
209 |
AE23 |
DISP0_DAT9 |
T25 |
DISP0_DAT9 |
IPU1_DISP0_DATA09 |
3.3V |
IPU2_DISP0_DATA09 |
||||||
PWM2_OUT |
||||||
WDOG2_B |
||||||
GPIO4_IO30 |
||||||
210 |
AE24 |
DISP0_DAT5 |
R25 |
DISP0_DAT5 |
IPU1_DISP0_DATA05 |
3.3V |
IPU2_DISP0_DATA05 |
||||||
ECSPI3_SS2 |
||||||
AUD6_RXFS |
||||||
GPIO4_IO26 |
||||||
211 |
AE25 |
DISP0_DAT2 |
P23 |
DISP0_DAT2 |
IPU1_DISP0_DATA02 |
3.3V |
IPU2_DISP0_DATA02 |
||||||
ECSPI3_MISO |
||||||
GPIO4_IO23 |
||||||
212 |
AE26 |
DISP0_HSYNCH |
N25 |
DI0_PIN2 |
IPU1_DI0_PIN02 |
3.3V |
IPU2_DI0_PIN02 |
||||||
AUD6_TXD |
||||||
GPIO4_IO18 |
||||||
213 |
AF13 |
DISP0_DAT10 |
R21 |
DISP0_DAT10 |
IPU1_DISP0_DATA10 |
3.3V |
IPU2_DISP0_DATA10 |
||||||
GPIO4_IO31 |
||||||
214 |
AF14 |
DISP0_DAT13 |
R20 |
DISP0_DAT13 |
IPU1_DISP0_DATA13 |
3.3V |
IPU2_DISP0_DATA13 |
||||||
AUD5_RXFS |
||||||
GPIO5_IO07 |
||||||
215 |
AF15 |
DISP0_DAT3 |
P21 |
DISP0_DAT3 |
IPU1_DISP0_DATA03 |
3.3V |
IPU2_DISP0_DATA03 |
||||||
ECSPI3_SS0 |
||||||
GPIO4_IO24 |
||||||
216 |
AF16 |
DISP0_VSYNCH |
N20 |
DI0_PIN3 |
IPU1_DI0_PIN03 |
3.3V |
IPU2_DI0_PIN03 |
||||||
AUD6_TXFS |
||||||
GPIO4_IO19 |
||||||
217 |
AF17 |
DISP0_DAT20 |
U22 |
DISP0_DAT20 |
IPU1_DISP0_DATA20 |
3.3V |
IPU2_DISP0_DATA20 |
||||||
ECSPI1_SCLK |
||||||
AUD4_TXC |
||||||
GPIO5_IO14 |
||||||
218 |
AF18 |
DISP0_DAT1 |
P22 |
DISP0_DAT1 |
IPU1_DISP0_DATA01 |
3.3V |
IPU2_DISP0_DATA01 |
||||||
ECSPI3_MOSI |
||||||
GPIO4_IO22 |
||||||
219 |
AF19 |
DISP0_DRDY |
N21 |
DI0_PIN15 |
IPU1_DI0_PIN15 |
3.3V |
IPU2_DI0_PIN15 |
||||||
AUD6_TXC |
||||||
GPIO4_IO17 |
||||||
220 |
AF20 |
DISP0_DAT23 |
W24 |
DISP0_DAT23 |
IPU1_DISP0_DATA23 |
3.3V |
IPU2_DISP0_DATA23 |
||||||
ECSPI1_SS0 |
||||||
AUD4_RXD |
||||||
GPIO5_IO17 |
||||||
221 |
AF21 |
DISP0_DAT22 |
V24 |
DISP0_DAT22 |
IPU1_DISP0_DATA22 |
3.3V |
IPU2_DISP0_DATA22 |
||||||
ECSPI1_MISO |
||||||
AUD4_TXFS |
||||||
GPIO5_IO16 |
||||||
222 |
AF22 |
DISP0_DAT14 |
U25 |
DISP0_DAT14 |
IPU1_DISP0_DATA14 |
3.3V |
IPU2_DISP0_DATA14 |
||||||
AUD5_RXC |
||||||
GPIO5_IO08 |
||||||
223 |
AF23 |
DISP0_DAT12 |
T24 |
DISP0_DAT12 |
IPU1_DISP0_DATA12 |
3.3V |
IPU2_DISP0_DATA12 |
||||||
GPIO5_IO06 |
||||||
224 |
AF24 |
DISP0_DAT7 |
R24 |
DISP0_DAT7 |
IPU1_DISP0_DATA07 |
3.3V |
IPU2_DISP0_DATA07 |
||||||
ECSPI3_RDY |
||||||
GPIO4_IO28 |
||||||
225 |
AF25 |
DISP0_DAT6 |
R23 |
DISP0_DAT6 |
IPU1_DISP0_DATA06 |
3.3V |
IPU2_DISP0_DATA06 |
||||||
ECSPI3_SS3 |
||||||
AUD6_RXC |
||||||
GPIO4_IO27 |
||||||
226 |
AF27 |
DISP0_DAT0 |
P24 |
DISP0_DAT0 |
IPU1_DISP0_DATA07 |
3.3V |
IPU2_DISP0_DATA00 |
||||||
ECSPI3_SCLK |
||||||
GPIO4_IO21 |
||||||
227 |
P1 |
CSI0_DAT14 |
M4 |
CSI0_DAT14 |
IPU1_CSI0_DATA14 |
1.8V |
EIM_DATA10 |
||||||
UART5_TX_DATA |
||||||
GPIO6_IO00 |
||||||
ARM_TRACE11 |
||||||
228 |
P2 |
CSI0_DAT19 |
L6 |
CSI0_DAT19 |
IPU1_CSI0_DATA19 |
3.3V |
EIM_DATA15 |
||||||
UART5_CTS_B |
||||||
GPIO6_IO05 |
||||||
229 |
P3 |
CSI0_DAT16 |
L4 |
CSI0_DAT16 |
IPU1_CSI0_DATA16 |
1.8V |
EIM_DATA12 |
||||||
UART4_RTS_B |
||||||
GPIO6_IO02 |
||||||
ARM_TRACE13 |
||||||
230 |
R1 |
CSI0_DAT17 |
L3 |
CSI0_DAT17 |
IPU1_CSI0_DATA17 |
1.8V |
EIM_DATA13 |
||||||
UART4_CTS_B |
||||||
GPIO6_IO03 |
||||||
ARM_TRACE14 |
||||||
231 |
R2 |
CSI0_DAT13 |
L1 |
CSI0_DAT13 |
IPU1_CSI0_DATA13 |
1.8V |
EIM_DATA09 |
||||||
UART4_RX_DATA |
||||||
GPIO5_IO31 |
||||||
ARM_TRACE10 |
||||||
232 |
R3 |
CSI0_DAT12 |
M2 |
CSI0_DAT12 |
IPU1_CSI0_DATA12 |
1.8V |
EIM_DATA08 |
||||||
UART4_TX_DATA |
||||||
GPIO5_IO30 |
||||||
ARM_TRACE09 |
||||||
233 |
T1 |
CSI0_DAT15 |
M2 |
CSI0_DAT15 |
IPU1_CSI0_DATA15 |
1.8V |
EIM_DATA11 |
||||||
UART5_RX_DATA |
||||||
GPIO6_IO01 |
||||||
ARM_TRACE12 |
||||||
234 |
T2 |
CSI0_DAT18 |
M6 |
CSI0_DAT18 |
IPU1_CSI0_DATA18 |
1.8V |
EIM_DATA14 |
||||||
UART5_RTS_B |
||||||
GPIO6_IO04 |
||||||
ARM_TRACE15 |
||||||
235 |
T3 |
CSI0_PIX CLK |
P1 |
CSI0_PIXCLK |
IPU1_CSI0_PIXCLK |
1.8V |
GPIO5_IO18 |
||||||
ARM_EVENTO |
||||||
236 |
U1 |
CSI0_VSYNCH |
N2 |
CSI0_VSYNC |
IPU1_CSI0_VSYNC |
1.8V |
EIM_DATA01 |
||||||
GPIO5_IO21 |
||||||
ARM_TRACE00 |
||||||
237 |
U3 |
CSI0_HSYNCH |
P4 |
CSI0_MCLK |
IPU1_CSI0_HSYNC |
1.8V |
CCM_CLKO1 |
||||||
GPIO5_IO19 |
||||||
ARM_TRACE_CTL |
||||||
238 |
AB1 |
LVDS0_TX0_N |
U2 |
LVDS0_TX0_N |
LVDS0_DATA0_N |
2.5V |
239 |
AB2 |
LVDS0_TX0_P |
U1 |
LVDS0_TX0_P |
LVDS0_DATA0_P |
2.5V |
240 |
AC1 |
LVDS0_CLK_P |
V3 |
LVDS0_CLK_P |
LVDS0_CLK_P |
2.5V |
241 |
AC2 |
LVDS0_CLK_N |
V4 |
LVDS0_CLK_N |
LVDS0_CLK_N |
2.5V |
242 |
AD1 |
LVDS0_TX1_N |
U4 |
LVDS0_TX1_N |
LVDS0_DATA1_N |
2.5V |
243 |
AD2 |
LVDS0_TX1_P |
U3 |
LVDS0_TX1_P |
LVDS0_DATA1_P |
2.5V |
244 |
AE1 |
LVDS0_TX2_P |
V1 |
LVDS0_TX2_P |
LVDS0_DATA2_P |
2.5V |
245 |
AE2 |
LVDS0_TX2_N |
V2 |
LVDS0_TX2_N |
LVDS0_DATA2_N |
2.5V |
246 |
AE3 |
LVDS1_TX0_N |
Y1 |
LVDS1_TX0_N |
LVDS1_DATA0_N |
2.5V |
247 |
AE4 |
LVDS1_TX1_P |
AA1 |
LVDS1_TX1_P |
LVDS1_DATA1_P |
2.5V |
248 |
AE5 |
LVDS1_TX2_N |
AB1 |
LVDS1_TX2_N |
LVDS1_DATA2_N |
2.5V |
249 |
AE6 |
LVDS1_TX3_N |
AA3 |
LVDS1_TX3_N |
LVDS1_DATA3_N |
2.5V |
250 |
AE7 |
LVDS1_CLK_N |
Y3 |
LVDS1_CLK_N |
LVDS1_CLK_N |
2.5V |
251 |
AF1 |
LVDS0_TX3_N |
W2 |
LVDS0_TX3_N |
LVDS0_DATA3_N |
2.5V |
252 |
AF2 |
LVDS0_TX3_P |
W1 |
LVDS0_TX3_P |
LVDS0_DATA3_P |
2.5V |
253 |
AF3 |
LVDS1_TX0_P |
Y2 |
LVDS1_TX0_P |
LVDS1_DATA0_P |
2.5V |
254 |
AF4 |
LVDS1_TX1_N |
Y2 |
LVDS1_TX1_N |
LVDS1_DATA1_N |
2.5V |
255 |
AF5 |
LVDS1_TX2_P |
AB2 |
LVDS1_TX2_P |
LVDS1_DATA2_P |
2.5V |
256 |
AF6 |
LVDS1_TX3_P |
AB2 |
LVDS1_TX3_P |
LVDS1_DATA3_P |
2.5V |
257 |
AF7 |
LVDS1_CLK_P |
AB2 |
LVDS1_CLK_P |
LVDS1_CLK_P |
2.5V |
258 |
D1 |
CSI_D1P |
D2 |
CSI_D1P |
CSI_DATA1_P |
2.5V |
259 |
D2 |
CSI_D1M |
D1 |
CSI_D1M |
CSI_DATA1_N |
2.5V |
260 |
D3 |
CSI_D2P |
E2 |
CSI_D2P |
CSI_DATA2_P |
2.5V |
261 |
E1 |
CSI_D0P |
E3 |
CSI_D0P |
CSI_DATA0_P |
2.5V |
262 |
E2 |
CSI_D0M |
E4 |
CSI_D0M |
CSI_DATA0_N |
2.5V |
263 |
E3 |
CSI_D2M |
E4 |
CSI_D2M |
CSI_DATA2_N |
2.5V |
264 |
F1 |
CSI_CLK0M |
F4 |
CSI_CLK0M |
CSI_CLK0_N |
2.5V |
265 |
F2 |
CSI_CLK0P |
F3 |
CSI_CLK0P |
CSI_CLK0_P |
2.5V |
266 |
F3 |
CSI_D3P |
F1 |
CSI_D3P |
CSI_DATA3_P |
2.5V |
267 |
G3 |
CSI_D3M |
F2 |
CSI_D3M |
CSI_DATA3_N |
2.5V |
268 |
G1 |
DSI_D0P |
G1 |
DSI_D0P |
DSI_DATA0_P |
2.5V |
269 |
G2 |
DSI_D0M |
G2 |
DSI_D0M |
DSI_DATA0_N |
2.5V |
270 |
H1 |
DSI_D1M |
H2 |
DSI_D1M |
DSI_DATA1_N |
2.5V |
271 |
H2 |
DSI_D1P |
H1 |
DSI_D1P |
DSI_DATA1_P |
2.5V |
272 |
J1 |
DSI_CLK0M |
H3 |
DSI_CLK0M |
DSI_CLK0_N |
2.5V |
273 |
J2 |
DSI_CLK0P |
H4 |
DSI_CLK0P |
DSI_CLK0_P |
2.5V |
274 |
A6 |
MLB_SP |
B9 |
MLB_SP |
MLB_SIG_P |
2.5V |
275 |
A7 |
MLB_DP |
A10 |
MLB_DP |
MLB_DATA_P |
2.5V |
276 |
B6 |
MLB_SN |
A9 |
MLB_SN |
MLB_SIG_N |
2.5V |
277 |
B7 |
MLB_DN |
B10 |
MLB_DN |
MLB_DATA_N |
2.5V |
278 |
C7 |
MLB_CN |
B11 |
MLB_CN |
MLB_CLK_N |
2.5V |
279 |
C8 |
MLB_CP |
A11 |
MLB_CP |
MLB_CLK_P |
2.5V |
280 |
A2 |
PCIE_RXM |
B1 |
PCIE_RXM |
PCIE_RX_N |
2.5V |
281 |
A3 |
PCIE_TXP |
B3 |
PCIE_TXP |
PCIE_TX_P |
2.5V |
282 |
B2 |
PCIE_RXP |
B2 |
PCIE_RXP |
PCIE_RX_P |
2.5V |
283 |
B3 |
PCIE_TXM |
A3 |
PCIE_TXM |
PCIE_TX_N |
2.5V |
284 |
U24 |
PMU_GPIO0 |
— |
PMU_GPIO0 |
— |
— |
285 |
V24 |
DETVSB_PMU |
DETVSB_PMU |
|||
286 |
W24 |
HRESET_PMU |
HRESET_PMU |
|||
287 |
Y24 |
PWRON_PMU |
PWRON_PMU |
|||
288 |
C9 |
USB_H1_VBUS |
D10 |
USB_H1_VBUS |
USB_H1_VBUS |
5V |
289 |
D6 |
USB_OTG_VBUS |
E9 |
USB_OTG_VBUS |
USB_OTG_VBUS |
|
290 |
A21 |
SD1_DAT3 |
F18 |
SD1_DAT3 |
SD1_DATA3 |
3.3V |
ECSPI5_SS2 |
||||||
GPT_COMPARE3 |
||||||
PWM1_OUT |
||||||
WDOG2_B |
||||||
GPIO1_IO21 |
||||||
WDOG2_RESET_B_DEB |
||||||
291 |
D15 |
RTC_BATT |
— |
RTC_BATT |
— |
— |
292 |
A10 |
SATA_RXP |
B14 |
SATA_RXP |
SATA_PHY_RX_P |
2.5V |
293 |
A9 |
SATA_TXN |
B12 |
SATA_TXM |
SATA_PHY_TX_N |
|
294 |
B10 |
SATA_RXN |
A14 |
SATA_RXM |
SATA_PHY_RX_N |
|
295 |
B9 |
SATA_TXP |
A12 |
SATA_TXP |
SATA_PHY_TX_P |
|
296 |
A1 |
JTAG_TMS |
C3 |
JTAG_TMS |
JTAG_TMS |
3.3V |
297 |
B1 |
JTAG_TRSTB |
C2 |
JTAG_TRSTB |
JTAG_TRSTB |
|
298 |
C1 |
JTAG_TDO |
G6 |
JTAG_TDO |
JTAG_TDO |
|
299 |
C2 |
JTAG_TDI |
G5 |
JTAG_TDI |
JTAG_TDI |
|
300 |
C3 |
JTAG_TCK |
H5 |
JTAG_TCK |
JTAG_TCK |
|
301 |
A14 |
MX6_ONOFF |
D12 |
ONOFF |
SRC_ONOFF |
|
302 |
B14 |
BOOT_MODE0 |
C12 |
BOOT_MODE0 |
SRC_BOOT_MODE0 |
|
303 |
B15 |
BOOT_MODE1 |
F12 |
BOOT_MODE1 |
SRC_BOOT_MODE1 |
|
304 |
M3 |
UART1_TX |
M1 |
CSI0_DAT10 |
IPU1_CSI0_DATA10 |
1.8V |
AUD3_RXC |
||||||
ECSPI2_MISO |
||||||
UART1_TX_DATA |
||||||
GPIO5_IO28 |
||||||
ARM_TRACE07 |
||||||
305 |
N3 |
UART1_RX |
M3 |
CSI0_DAT11 |
IPU1_CSI0_DATA11 |
1.8V |
AUD3_RXFS |
||||||
ECSPI2_SS0 |
||||||
UART1_RX_DATA |
||||||
GPIO5_IO29 |
||||||
ARM_TRACE08 |
||||||
306 |
H25 |
UART2_CTS |
G23 |
EIM_D28 |
EIM_DATA28 |
2.5V |
I2C1_SDA |
||||||
ECSPI4_MOSI |
||||||
IPU2_CSI1_DATA12 |
||||||
UART2_CTS_B |
||||||
GPIO3_IO28 |
||||||
IPU1_EXT_TRIG |
||||||
IPU1_DI0_PIN13 |
||||||
307 |
H26 |
UART2_RXD |
E25 |
EIM_D27 |
EIM_DATA27 |
2.5V |
PU1_DI1_PIN13 |
||||||
IPU1_CSI0_DATA00 |
||||||
IPU2_CSI1_DATA13 |
||||||
UART2_RX_DATA |
||||||
GPIO3_IO27 |
||||||
IPU1_SISG3 |
||||||
IPU1_DISP1_DATA23 |
||||||
308 |
H27 |
UART2_TXD |
E24 |
EIM_D26 |
EIM_DATA26 |
2.5V |
IPU1_DI1_PIN11 |
||||||
IPU1_CSI0_DATA01 |
||||||
IPU2_CSI1_DATA14 |
||||||
UART2_TX_DATA |
||||||
GPIO3_IO26 |
||||||
IPU1_SISG2 |
||||||
IPU1_DISP1_DATA22 |
||||||
309 |
J25 |
UART2_RTS |
J19 |
EIM_D29 |
EIM_DATA29 |
2.5V |
PU1_DI1_PIN15 |
||||||
ECSPI4_SS0 |
||||||
UART2_RTS_B |
||||||
GPIO3_IO29 |
||||||
IPU2_CSI1_VSYNC |
||||||
ALTIPU1_DI0_PIN14 |
||||||
310 |
F25 |
UART3_RXD |
G22 |
EIM_D25 |
EIM_DATA25 |
3.3V |
ECSPI4_SS3 |
||||||
UART3_RX_DATA |
||||||
ECSPI1_SS3 |
||||||
ECSPI2_SS3 |
||||||
GPIO3_IO25 |
||||||
AUD5_RXC |
||||||
UART1_DSR_B |
||||||
311 |
G25 |
UART3_RTS |
H21 |
EIM_D31 |
EIM_DATA31 |
3.3V |
IPU1_DISP1_DATA20 |
||||||
IPU1_DI0_PIN12 |
||||||
IPU1_CSI0_DATA02 |
||||||
UART3_RTS_B |
||||||
GPIO3_IO31 |
||||||
USB_H1_PWR |
||||||
312 |
G26 |
UART3_TXD |
F22 |
EIM_D24 |
EIM_DATA24 |
3.3V |
ECSPI4_SS2 |
||||||
UART3_TX_DATA |
||||||
ECSPI1_SS2 |
||||||
ECSPI2_SS2 |
||||||
GPIO3_IO24 |
||||||
AUD5_RXFS |
||||||
UART1_DTR_B |
||||||
313 |
G27 |
UART3_CTS |
D25 |
EIM_D23 |
EIM_DATA23 |
3.3V |
IPU1_DI0_D0_CS |
||||||
UART3_CTS_B |
||||||
UART1_DCD_B |
||||||
IPU2_CSI1_DATA_EN |
||||||
GPIO3_IO23 |
||||||
IPU1_DI1_PIN02 |
||||||
IPU1_DI1_PIN14 |
||||||
314 |
AE8 |
UART4_TXD |
W5 |
KEY_COL0 |
ECSPI1_SCLK |
3.3V |
ENET_RX_DATA3 |
||||||
AUD5_TXC |
||||||
KEY_COL0 |
||||||
UART4_TX_DATA |
||||||
GPIO4_IO06 |
||||||
DCIC1_OUT |
||||||
315 |
AF8 |
UART4_RXD |
V6 |
KEY_ROW0 |
ECSPI1_MOSI |
3.3V |
ENET_TX_DATA3 |
||||||
AUD5_TXD |
||||||
KEY_ROW0 |
||||||
UART4_RX_DATA |
||||||
GPIO4_IO07 |
||||||
DCIC2_OUT |
||||||
316 |
AE9 |
UART5_RXD |
U6 |
KEY_ROW1 |
ECSPI1_SS0 |
3.3V |
ENET_COL |
||||||
AUD5_RXD |
||||||
KEY_ROW1 |
||||||
UART5_RX_DATA |
||||||
GPIO4_IO09 |
||||||
SD2_VSELECT |
||||||
317 |
AF9 |
UART5_TXD |
U7 |
KEY_COL1 |
ECSPI1_MISO |
3.3V |
ENET_MDIO |
||||||
AUD5_TXFS |
||||||
KEY_COL1 |
||||||
UART5_TX_DATA |
||||||
GPIO4_IO08 |
||||||
SD1_VSELECT |
||||||
318 |
A5 |
USB_OTG_DP |
A6 |
USB_OTG_DP |
USB_OTG_DP |
5V |
319 |
A8 |
USB_HOST_DN |
F10 |
USB_H1_DN |
USB_H1_DN |
|
320 |
B5 |
USB_OTG_DN |
B6 |
USB_OTG_DN |
USB_OTG_DN |
|
321 |
B8 |
USB_HOST_DP |
E10 |
USB_H1_DP |
USB_H1_DP |
|
322 |
C6 |
USB_OTG_ID |
T4 |
GPIO_1 |
ESAI_RX_CLK |
3.3V |
WDOG2_B |
||||||
KEY_ROW5 |
||||||
USB_OTG_ID |
||||||
PWM2_OUT |
||||||
GPIO1_IO01 |
||||||
SD1_CD_B |
||||||
324 |
B11 |
SD3_DAT6 |
E13 |
SD3_DAT6 |
SD3_DATA6 |
3.3V |
UART1_RX_DATA |
||||||
GPIO6_IO18 |
||||||
325 |
B12 |
SD3_RST |
D15 |
SD3_RST |
SD3_RESET |
3.3V |
UART3_RTS_B |
||||||
GPIO7_IO08 |
||||||
326 |
C10 |
SD3_DAT7 |
F13 |
SD3_DAT7 |
SD3_DATA7 |
3.3V |
UART1_TX_DATA |
||||||
GPIO6_IO17 |
||||||
327 |
C13 |
SD3_DAT2 |
A15 |
SD3_DAT2 |
SD3_DATA2 |
3.3V |
GPIO7_IO06 |
||||||
328 |
C14 |
SD3_CMD |
B13 |
SD3_CMD |
SD3_CMD |
3.3V |
UART2_CTS_B |
||||||
FLEXCAN1_TX |
||||||
GPIO7_IO02 |
||||||
329 |
M23 |
VDD_3V3 |
— |
VDD_3V3 |
— |
3.3V |
330 |
M24 |
|||||
331 |
M24 |
VSNVS |
— |
VSNVS |
— |
3.0V |
332 |
A15 |
WDOG_B |
T2 |
GPIO_9 |
ESAI_RX_FS |
3.3V |
WDOG1_B |
||||||
KEY_COL6 |
||||||
CCM_REF_EN_B |
||||||
PWM1_OUT |
||||||
GPIO1_IO09 |
||||||
SD1_WP |
||||||
333 |
A4 |
CLK1_P |
D7 |
CLK1_P |
XTALOSC_CLK1_P |
2.5V |
334 |
B4 |
CLK1_N |
C7 |
CLK1_N |
XTALOSC_CLK1_N |
|
335 |
C4 |
CLK2_N |
C5 |
CLK2_N |
XTALOSC_CLK2_N |
|
336 |
C5 |
CLK2_P |
D5 |
CLK2_P |
XTALOSC_CLK2_P |
