MYZR-IMX6-MB314 硬件介绍

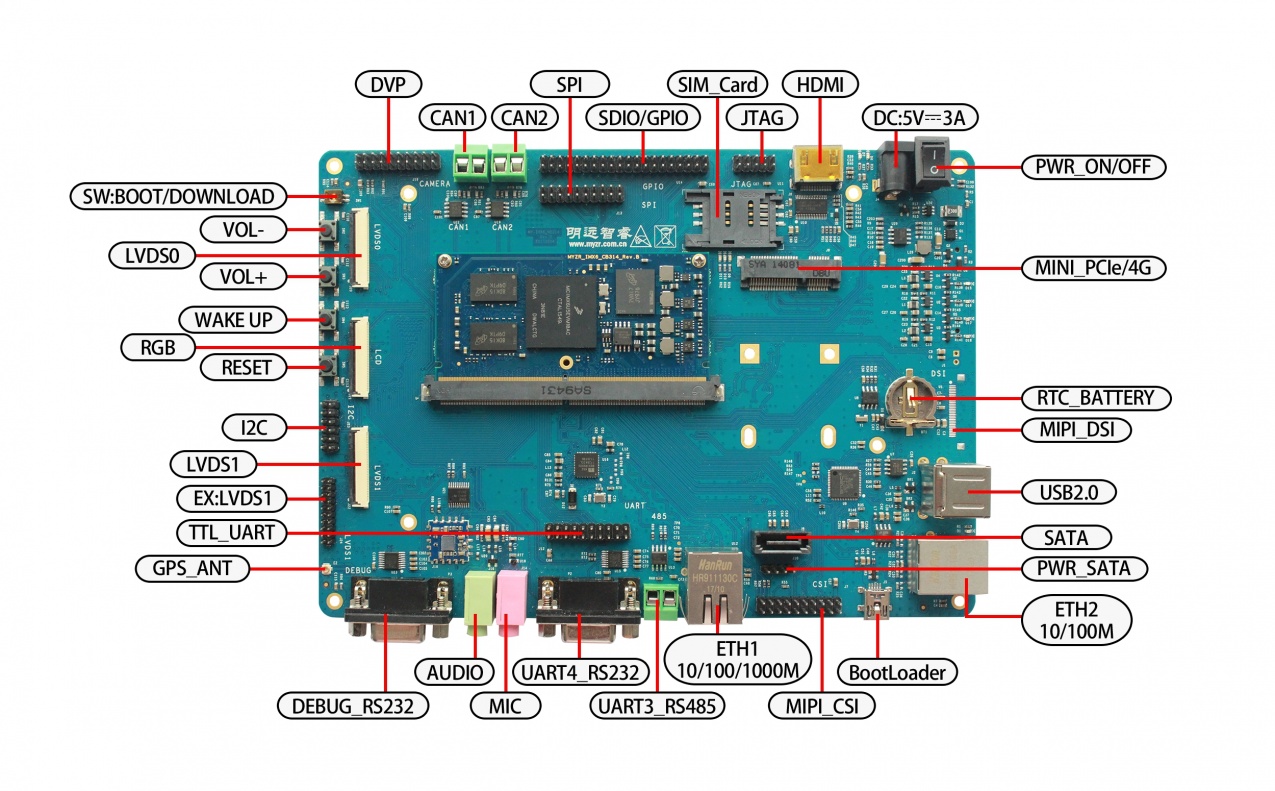

接口概览

正面图（MB314 + CB314）


正面图（MB314 + CB336）


背面图（MB314）

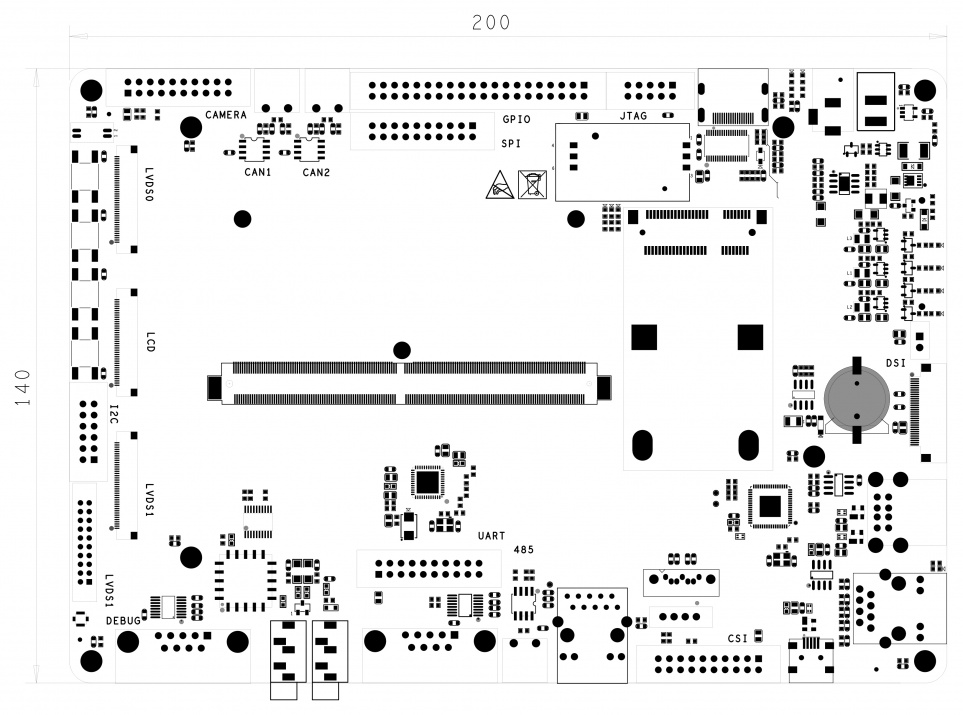

尺寸图（MB314）


接口功能

两位拨码开关

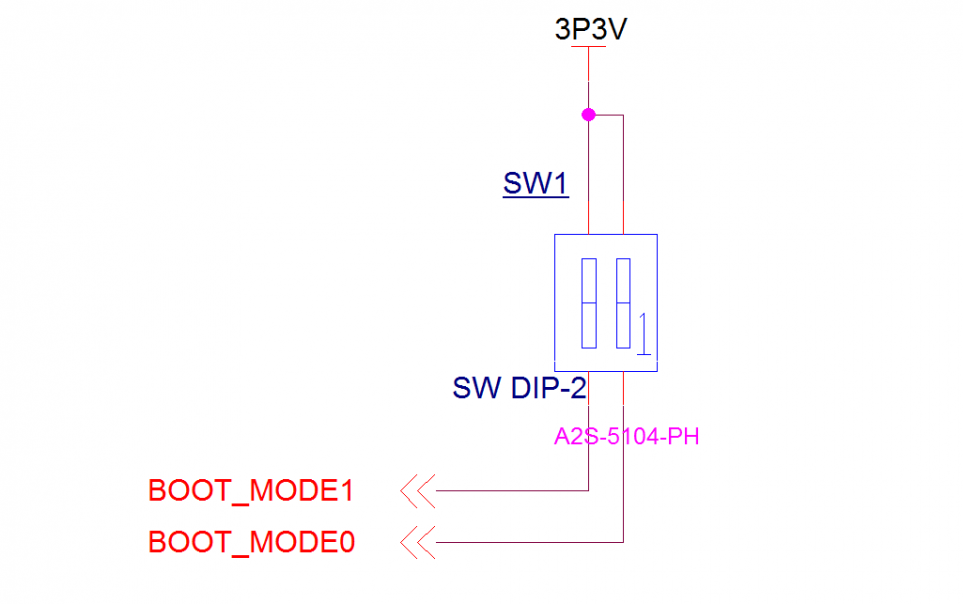

丝印(silk screen)：SW1
引脚及信号定义如下：

模式控制

1位

2位

烧写模式

1

0

启动模式

0

1

音量减

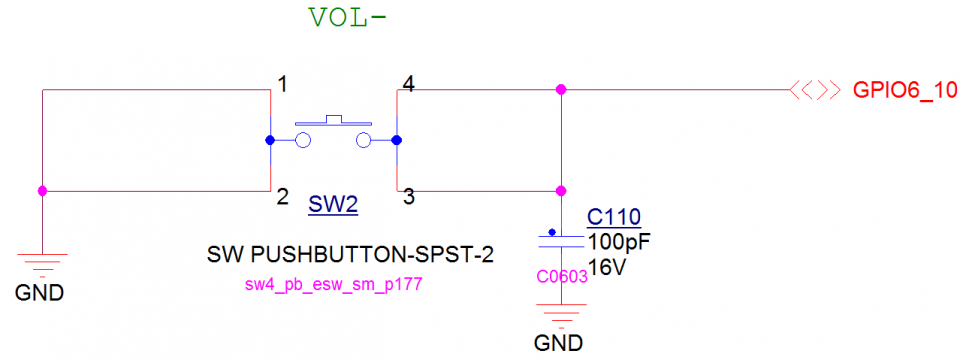

丝印：SW2
接口属性：音量控制（音量减）
引脚及信号定义如下：

音量加

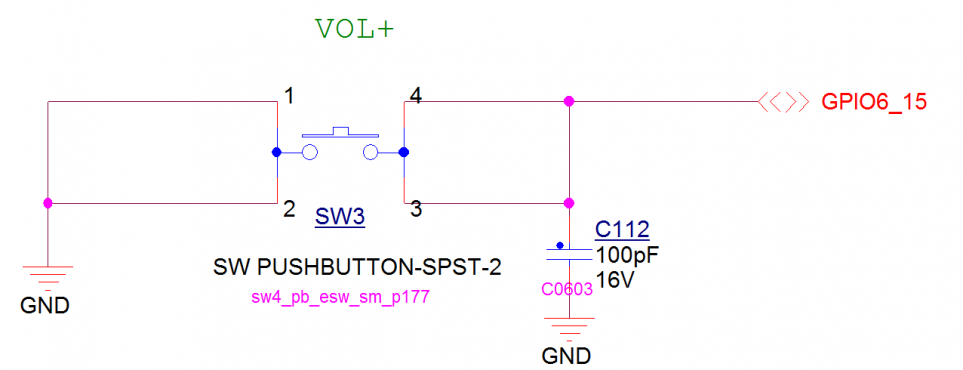

丝印：SW3
接口属性：音量控制（音量加）
引脚及信号定义如下：

唤醒

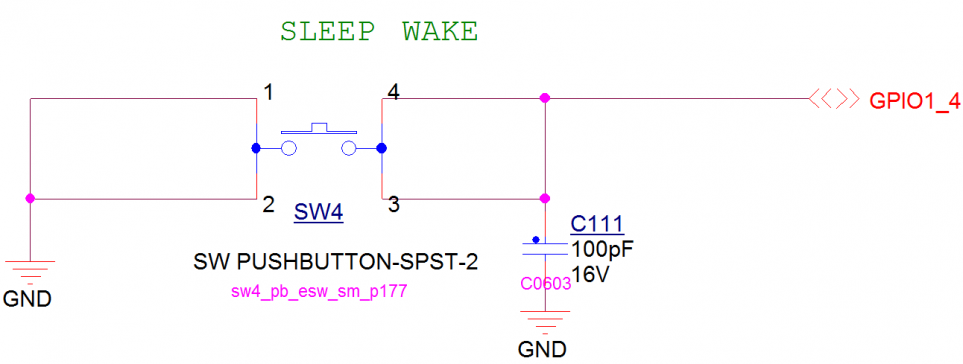

丝印：SW4
接口属性：休眠唤醒
引脚及信号定义如下：

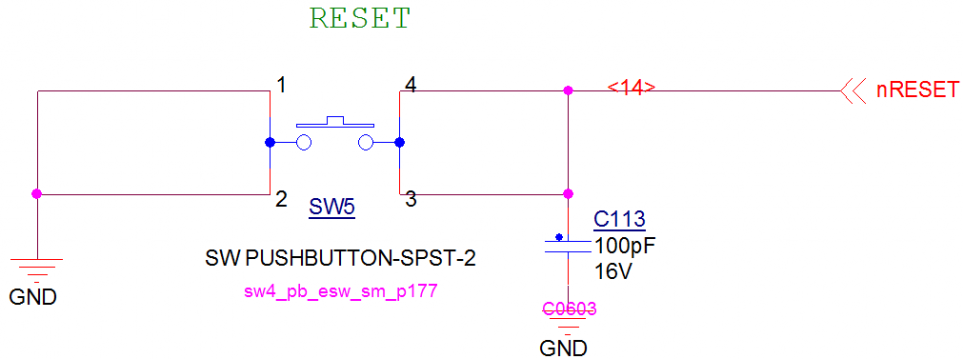

复位

丝印：SW5
接口属性：系统复位
引脚及信号定义如下：

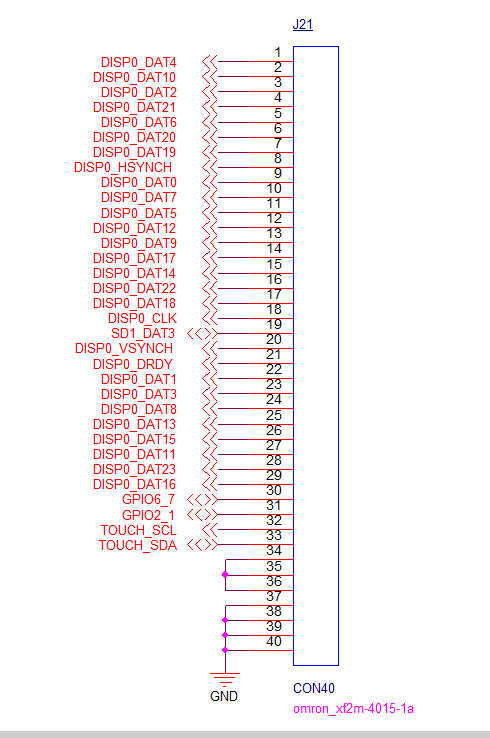

18/24bit RGB

丝印：J21
RGB液晶是24bit模式，兼容18bit/16bit模式，通过此接口可连接明远智睿公司生产的不同尺寸规格的电阻RGB液晶屏和电容RGB液晶屏。RGB液晶接口座采用了进口连接器，抛弃了国内便宜的抽屉式，采用的是对面按压式，保证安装更容易，性能，连接性更好。
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J21-1

DISP0_DAT4

LCD数据4

J21-21

DISP0_DRDY

LCD_DataEn

J21-2

DISP0_DAT10

LCD数据10

J21-22

DISP0_DAT1

LCD数据1

J21-3

DISP0_DAT2

LCD数据2

J21-23

DISP0_DAT3

LCD数据3

J21-4

DISP0_DAT21

LCD数据21

J21-24

DISP0_DAT8

LCD数据8

J21-5

DISP0_DAT6

LCD数据6

J21-25

DISP0_DAT13

LCD数据13

J21-6

DISP0_DAT20

LCD数据20

J21-26

DISP0_DAT15

LCD数据15

J21-7

DISP0_DAT19

LCD数据19

J21-27

DISP0_DAT11

LCD数据11

J21-8

DISP0_HSYNCH

LCD行时钟

J21-28

DISP0_DAT23

LCD数据23

J21-9

DISP0_DAT0

LCD数据0

J21-29

DISP0_DAT16

LCD数据16

J21-10

DISP0_DAT7

LCD数据7

J21-30

NANDF_CS3

GPIO控制(中断)

J21-11

DISP0_DAT5

LCD数据5

J21-31

SD1_DAT1/TOUCH_nEINT1

GPIO控制(复位)

J21-12

DISP0_DAT12

LCD数据12

J21-32

TOUCH_SCL

I2C时钟

J21-13

DISP0_DAT9

LCD数据9

J21-33

TOUCH_SDA

I2C数据

J21-14

DISP0_DAT17

LCD数据17

J21-34

5VIN

5V输入

J21-15

DISP0_DAT14

LCD数据14

J21-35

J21-16

DISP0_DAT22

LCD数据22

J21-36

J21-17

DISP0_DAT18

LCD数据18

J21-37

GND

数字地

J21-18

DISP0_CLK

LCD点时钟

J21-38

J21-19

DISP0_CONTRAST

LCD背光调节

J21-39

J21-20

DISP0_VSYNCH

LCD帧时钟

J21-40

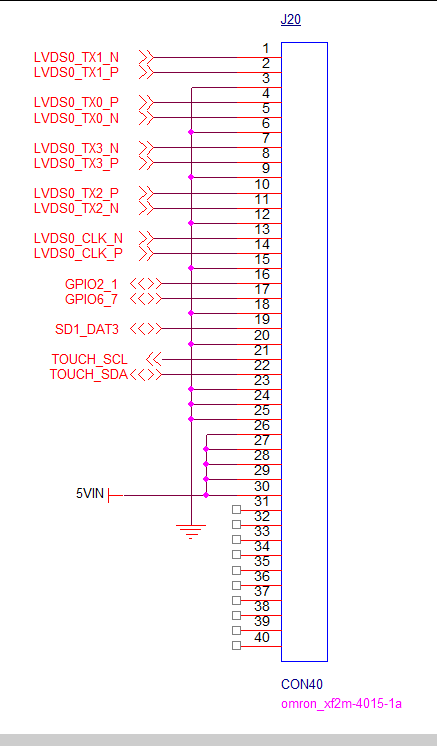

18/24bit LVDS0

丝印：J20
LVDS0液晶是24bit模式，兼容18bit模式，通过此接口可连接明远智睿公司生产的不同尺寸规格的电阻LVDS液晶屏和电容LVDS液晶屏。LVDS0接口座采用了进口连接器，抛弃了国内便宜的抽屉式，采用的是对面按压式，保证安装更容易，性能，连接性更好。
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J20-1

LVDS0_TX1_N

LVDS0差分数据1

J20-21

TOUCH_SCL

I2C时钟

J20-2

LVDS0_TX1_P

J20-22

TOUCH_SDA

I2C数据

J20-3

GND

数字地

J20-23

GND

数字地

J20-4

LVDS0_TX0_P

LVDS0差分数据0

J20-24

J20-5

LVDS0_TX0_N

J20-25

J20-6

GND

数字地

J20-26

5VIN

5V输入

J20-7

LVDS0_TX3_N

LVDS0差分数据3

J20-27

J20-8

LVDS0_TX3_P

J20-28

J20-9

GND

数字地

J20-29

J20-10

LVDS0_TX2_P

LVDS0差分数据2

J20-30

J20-11

LVDS0_TX2_N

J20-31

NC

悬空

J20-12

GND

数字地

J20-32

J20-13

LVDS0_CLK_N

LVDS0差分时钟

J20-33

J20-14

LVDS0_CLK_P

J20-34

J20-15

GND

数字地

J20-35

J20-16

SD1_DAT1/TOUCH_nEINT1

GPIO控制(复位)

J20-36

J20-17

NANDF_CS3

GPIO控制(中断)

J20-37

J20-18

GND

数字地

J20-38

J20-19

DISP0_CONTRAST

LVDS0背光调节

J20-39

J20-20

GND

数字地

J20-40

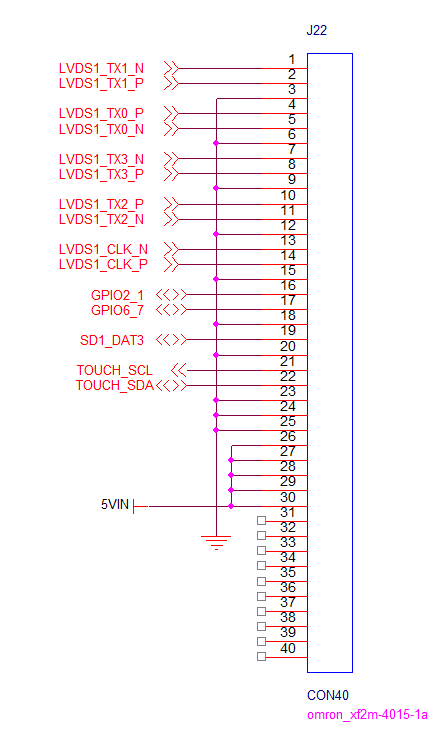

18/24bit LVDS1

丝印：J22
LVDS1液晶接口跟LVDS0液晶接口定义，接插件型号完全一样，用户可以直接把LVDS0处的液晶直接接到LVDS1处。
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J22-1

LVDS1_TX1_N

LVDS1差分数据1

J22-21

TOUCH_SCL

I2C时钟

J22-2

LVDS1_TX1_P

J22-22

TOUCH_SDA

I2C数据

J22-3

GND

数字地

J22-23

GND

数字地

J22-4

LVDS1_TX1_P

LVDS1差分数据1

J22-24

J22-5

LVDS1_TX1_N

J22-25

J22-6

GND

数字地

J22-26

5VIN

5V输入

J22-7

LVDS1_TX3_N

LVDS1差分数据3

J22-27

J22-8

LVDS1_TX3_P

J22-28

J22-9

GND

数字地

J22-29

J22-10

LVDS1_TX2_P

LVDS1差分数据2

J22-30

J22-11

LVDS1_TX2_N

J22-31

NC

悬空

J22-12

GND

数字地

J22-32

J22-13

LVDS1_CLK_N

LVDS1差分时钟

J22-33

J22-14

LVDS1_CLK_P

J22-34

J22-15

GND

数字地

J22-35

J22-16

SD1_DAT1/TOUCH_nEINT1

GPIO控制(复位)

J22-36

J22-17

NANDF_CS3

GPIO控制(中断)

J22-37

J22-18

GND

数字地

J22-38

J22-19

DISP1_CONTRAST

LVDS1背光调节

J22-39

J22-20

GND

数字地

J22-40

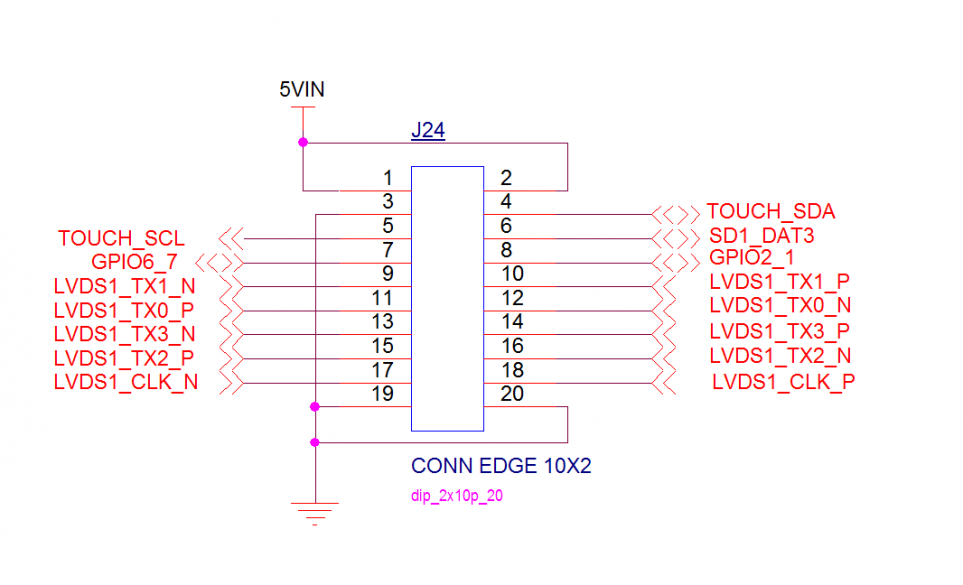

18/24bit LVDS1扩展

丝印 ：J24
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J24-1

5VIN

5V输入

J24-2

5VIN

5V输入

J24-3

GND

数字地

J24-4

TOUCH_SDA

I2C3数据

J24-5

TOUCH_SCL

I2C3时钟

J24-6

DISP0_CNTRST

背光使能

J24-7

GPIO6_7

GPIO(中断)

J24-8

GPIO2_1

GPIO(复位)

J24-9

LVDS1_TX1_N

LVDS1差分数据1

J24-10

LVDS1_TX1_P

LVDS1差分数据1

J24-11

LVDS1_TX0_P

LVDS1差分数据0

J24-12

LVDS1_TX0_N

LVDS1差分数据0

J24-13

LVDS1_TX3_N

LVDS1差分数据3

J24-14

LVDS1_TX3_P

LVDS1差分数据3

J24-15

LVDS1_TX2_P

LVDS1差分数据2

J24-16

LVDS1_TX2_N

LVDS1差分数据2

J24-17

LVDS1_CLK_N

LVDS1差分时钟

J24-18

LVDS1_CLK_P

LVDS1差分时钟

J24-19

GND

数字地

J24-20

GND

数字地

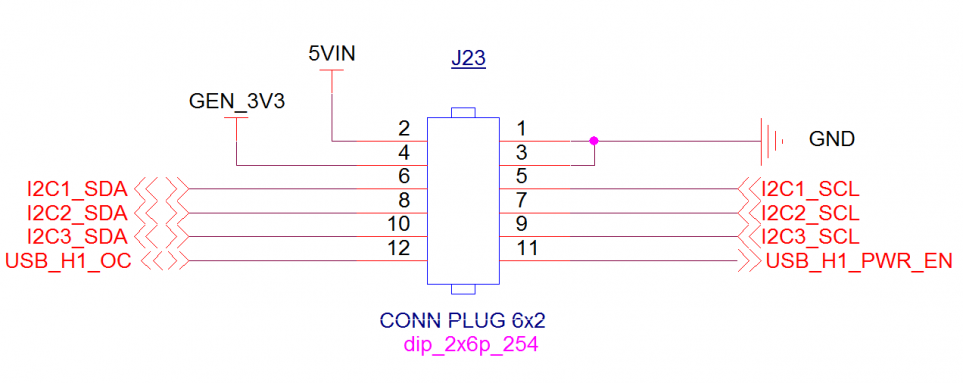

I2C扩展

丝印(silk screen)：J23
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J23-1

GND

数字地

J23-2

5VIN

5V输入

J23-3

GND

数字地

J23-4

GEN_3V3

3.3V输入

J23-5

I2C1_SCL

I2C1时钟

J23-6

I2C1_SDA

I2C1数据

J23-7

I2C2_SCL

I2C2时钟

J23-8

I2C2_SDA

I2C2数据

J23-9

I2C3_SCL

I2C3时钟

J23-10

I2C3_SDA

I2C3数据

J23-11

USB_H1_PWR_EN

GPIO

J23-12

USB_H1_OC

GPIO

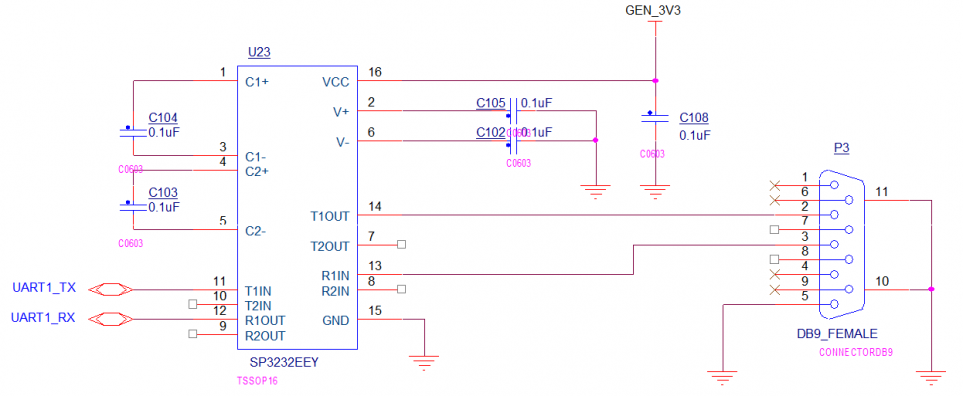

调试串口

丝印：P3
接口属性：UART0，232电平，调试串口
引脚及信号定义如下：

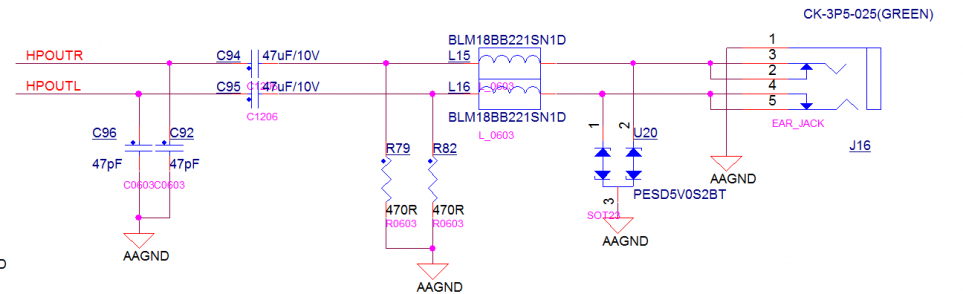

耳机输出

丝印：J16
接口属性：音频信号输出，3.5mm接口(audio signal output, 3.5mm interface)
引脚及信号定义如下：

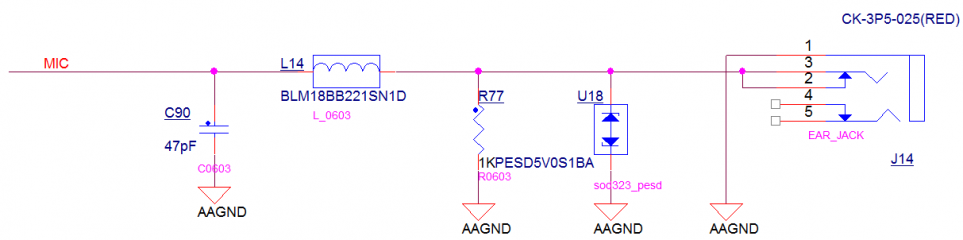

麦克风输入

丝印：J14
接口属性：音频信号输入，3.5mm接口
引脚及信号定义如下：

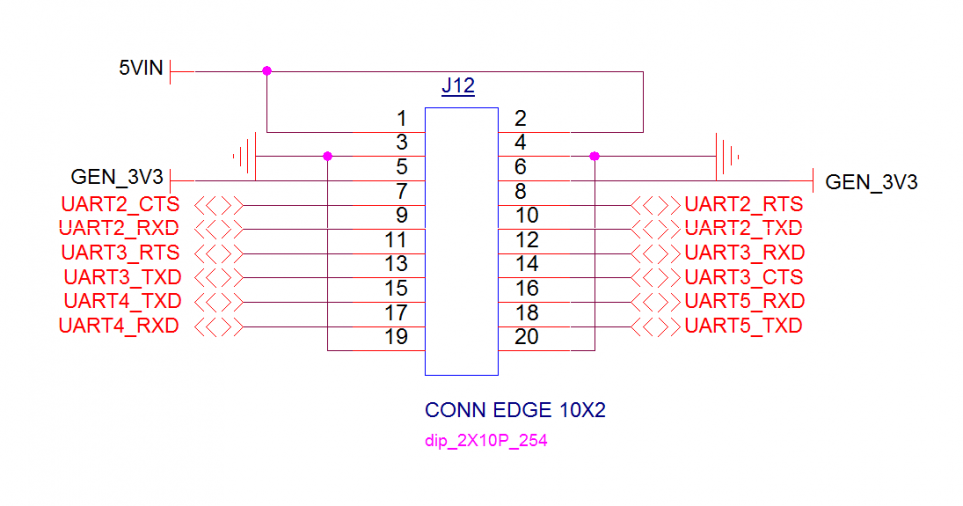

串口扩展/TTL电平

丝印：J12
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J12-1

5VIN

5V输入

J12-2

5VIN

5V输入

J12-3

GND

数字地

J12-4

GND

数字地

J12-5

GEN_3V3

3.3V输入

J12-6

GEN_3V3

3.3V输入

J12-7

UART2_CTS

串口2清除发送

J12-8

UART2_RTS

串口2请求发送

J12-9

UART2_RXD

串口2接收

J12-10

UART2_TXD

串口2发送

J12-11

UART3_RTS

串口3请求发送

J12-12

UART3_RXD

串口3接收

J12-13

UART3_TXD

串口3发送

J12-14

UART3_CTS

串口3清除发送

J12-15

UART4_TXD

串口4发送

J12-16

UART5_RXD

串口5接收

J12-17

UART4_RXD

串口4接收

J12-18

UART5_TXD

串口5发送

J12-19

GND

数字地

J12-20

GND

数字地

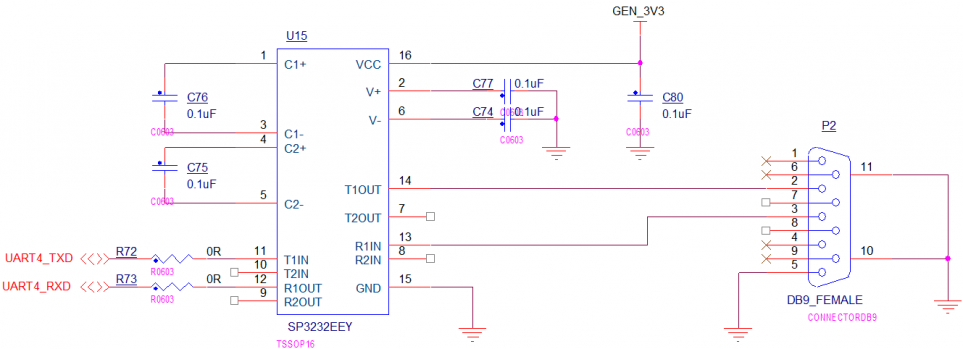

232串口

丝印：P2
接口属性：UART4，RS-232，应用串口
引脚及信号定义如下：

485串口

丝印：J11
接口属性：UART3，RS-485，应用串口
引脚及信号定义如下：

RGMII

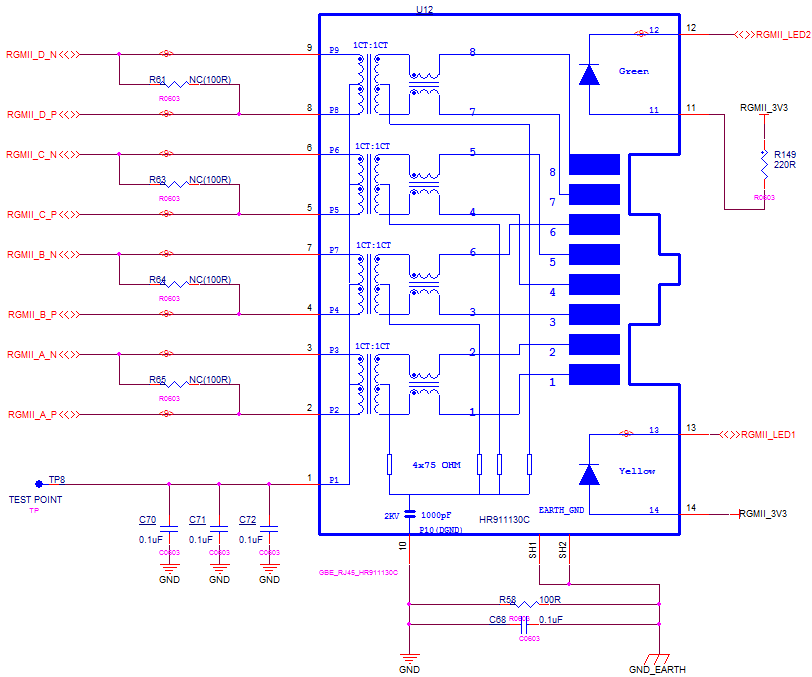

丝印：U12
接口属性：千兆网接口
引脚及信号定义如下：

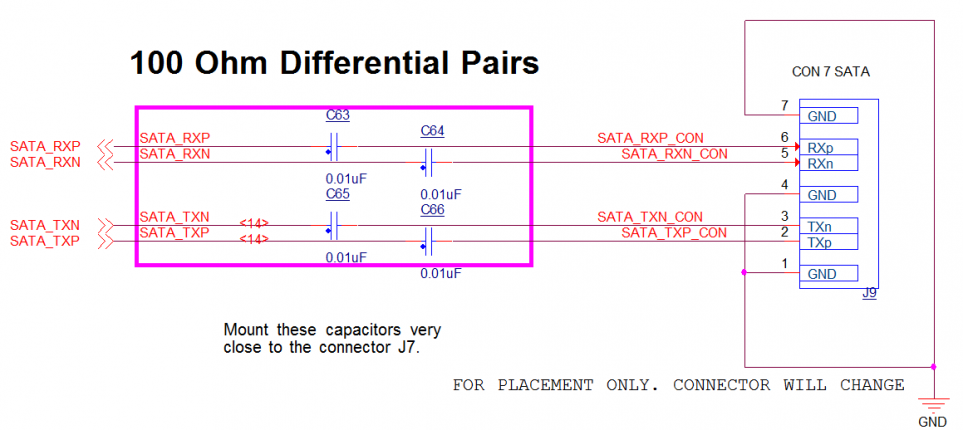

SATA II

丝印：J9
接口属性：3Gbps SATA II接口
引脚及信号定义如下：

SATA电源

丝印：J10
引脚及信号定义如下：

引脚

信号

描述

J10-1

5VIN

5V电源输入

J10-2

GND

数字地

J10-3

GND

数字地

J10-4

NC

未连接

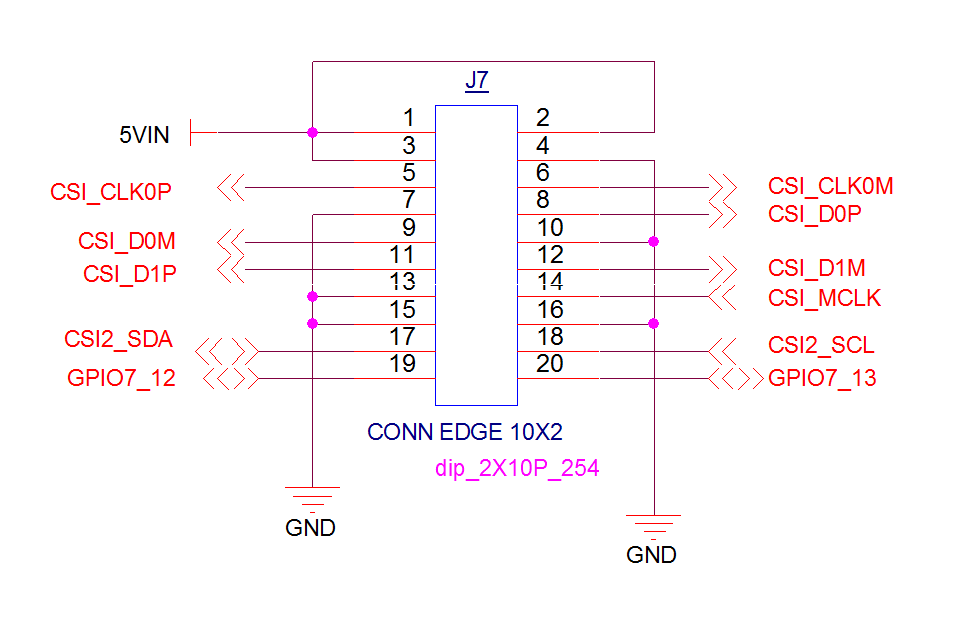

MIPI-CSI

丝印：J7
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J7-1

5VIN

5V输入

J7-2

5VIN

5V输入

J7-3

5VIN

5V输入

J7-4

GND

数字地

J7-5

CSI_CLK0P

CSI差分时钟

J7-6

CSI_CLK0M

CSI差分时钟

J7-7

GND

数字地

J7-8

CSI_D0P

CSI差分数据0

J7-9

CSI_D0M

CSI差分数据0

J7-10

GND

数字地

J7-11

CSI_D1P

CSI差分数据1

J7-12

CSI_D1M

CSI差分数据1

J7-13

GND

数字地

J7-14

CSI_MCLK

CSI主时钟

J7-15

GND

数字地

J7-16

GND

数字地

J7-17

CSI2-SDA

I2C2数据

J7-18

CSI2_SCL

I2C2时钟

J7-19

GPIO7_12

GPIO

J7-20

GPIO7_13

GPIO

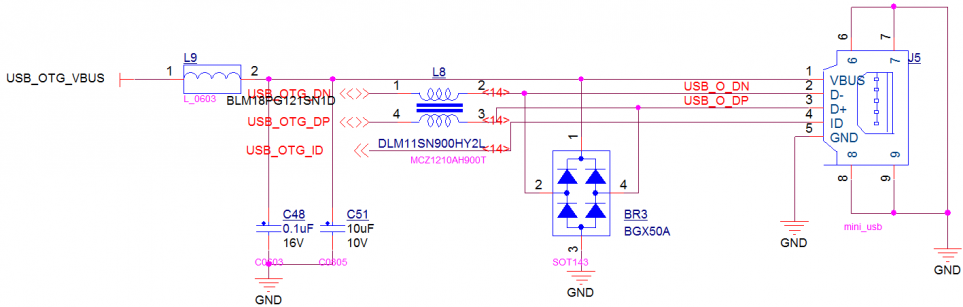

OTG

丝印：J5
接口属性：USB ON-The-GO，用于烧写(USB ON-The-Go, use for burning)
引脚及信号定义如下：

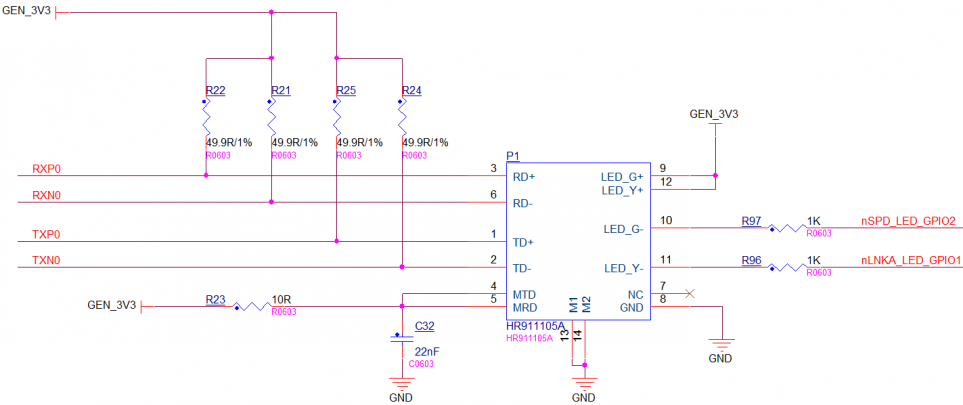

RMII

丝印：P1
接口属性：USB1扩展的百兆以太网
引脚及信号定义如下：

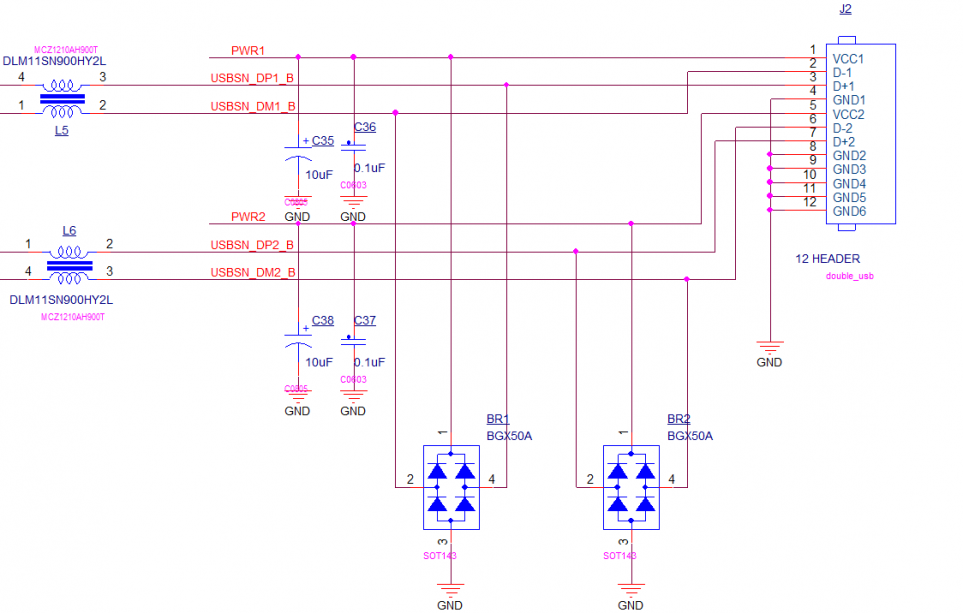

USB扩展

丝印：J2
接口属性：USB1扩展双USB
引脚及信号定义如下：

RTC

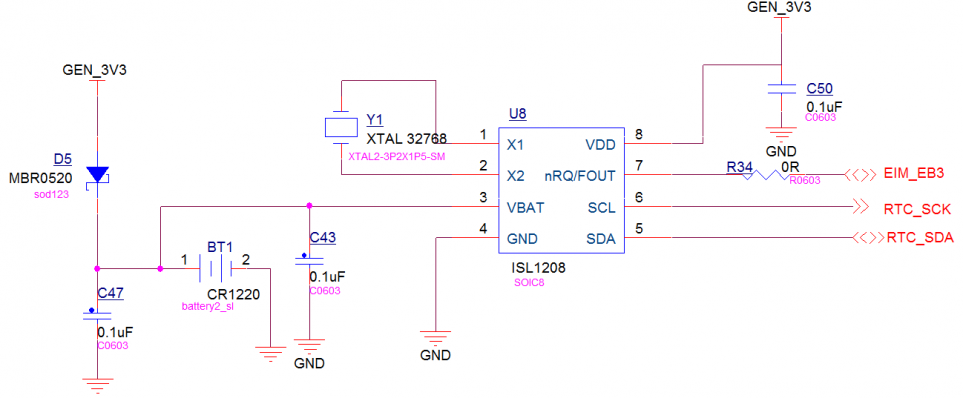

丝印：U8
接口属性：I2C通信的实时时钟
引脚及信号定义如下：

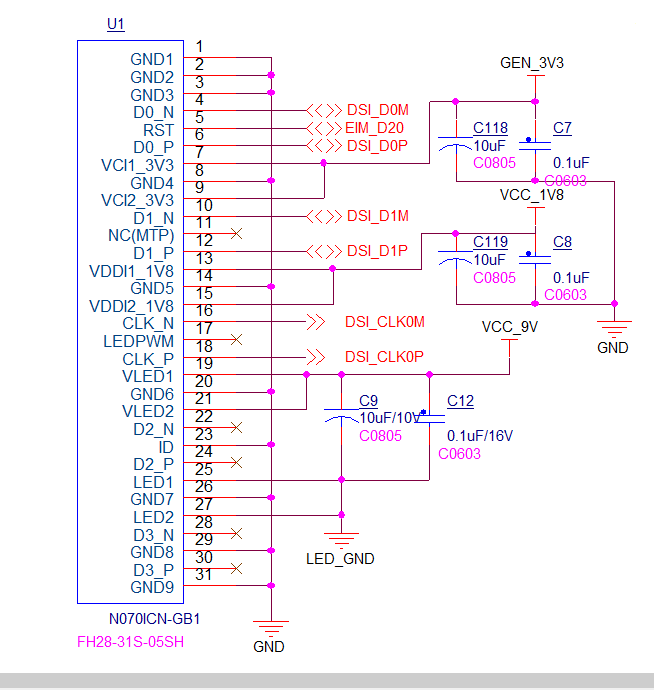

MIPI-DSI

丝印：U1
预选屏型号：N070ICN-GB1
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

U1-1

GND1

数字地

U1-17

LEDPWM

未连接

U1-2

GND2

数字地

U1-18

CLK_P

DSI差分时钟

U1-3

GND3

数字地

U1-19

VLED1

9V背光电压输入

U1-4

D0_N

DSI差分数据0

U1-20

GND6

数字地

U1-5

RST

复位

U1-21

VLED2

9V背光电压输入

U1-6

D0_P

DSI差分数据0

U1-22

D2_N

未连接

U1-7

VCI1_3V3

3.3V输入

U1-23

ID

接地

U1-8

GND4

数字地

U1-24

D2_P

未连接

U1-9

VCI2_3V3

3.3V输入

U1-25

LED1

接地

U1-10

D1_N

DSI差分数据1

U1-26

GND7

数字地

U1-11

MTP

未连接

U1-27

LED2

接地

U1-12

D1_P

DSI差分数据1

U1-28

D3_N

未连接

U1-13

VDDI2_1V8

1.8V输入

U1-29

GND8

数字地

U1-14

GND5

数字地

U1-30

D3_P

未连接

U1-15

VDDI2_1V8

1.8V输入

U1-31

GND9

数字地

U1-16

CLK_N

DSI差分时钟

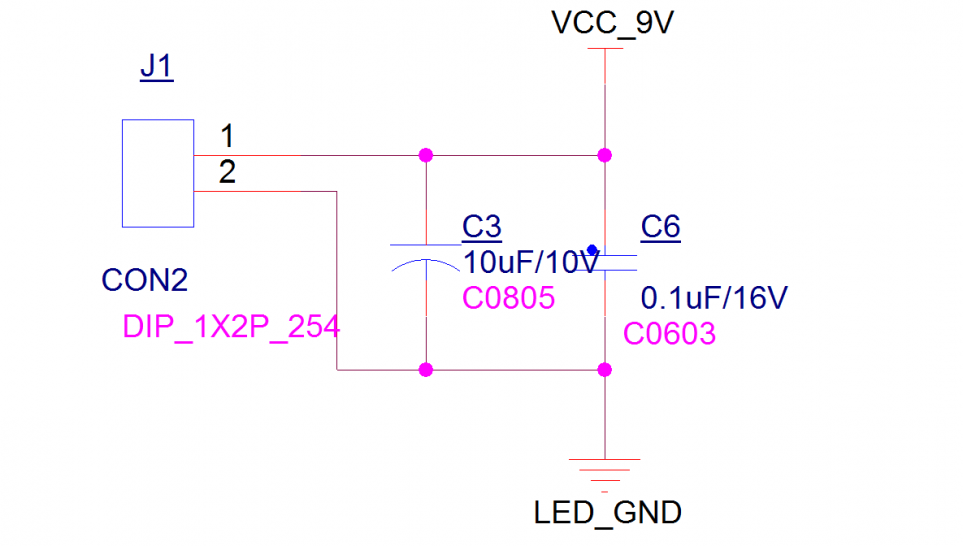

DSI 背光电源

丝印：J1
接口属性：9V电压输入
引脚及信号定义如下：

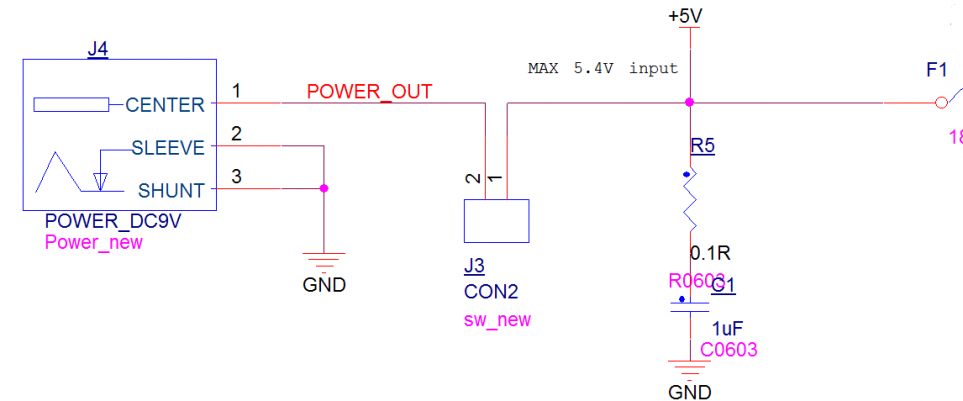

主电源开关

丝印：J3
接口属性：电源开关

主电源输入

丝印：J4
接口属性：
内正外负插孔
电压：5V
电流：2.5A及以上
引脚及信号定义如下：

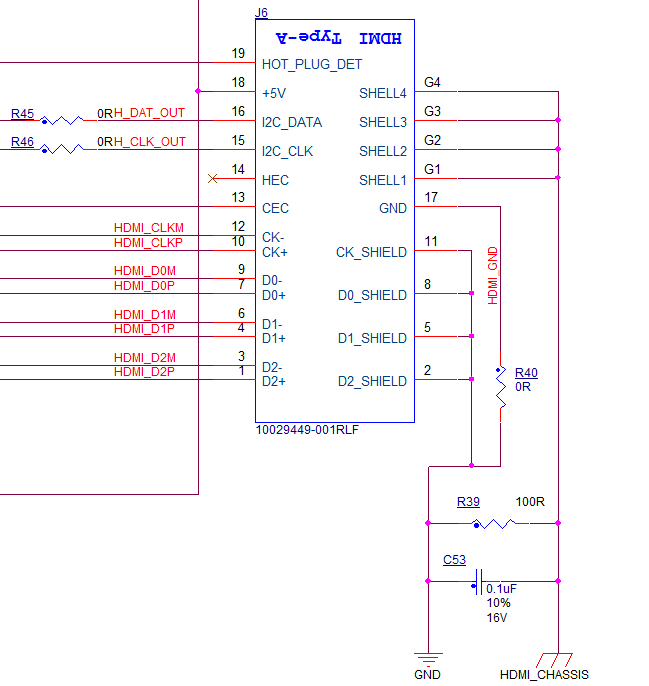

HDMI

丝印：J6
接口属性：HDMI-1.4
引脚及信号定义如下：

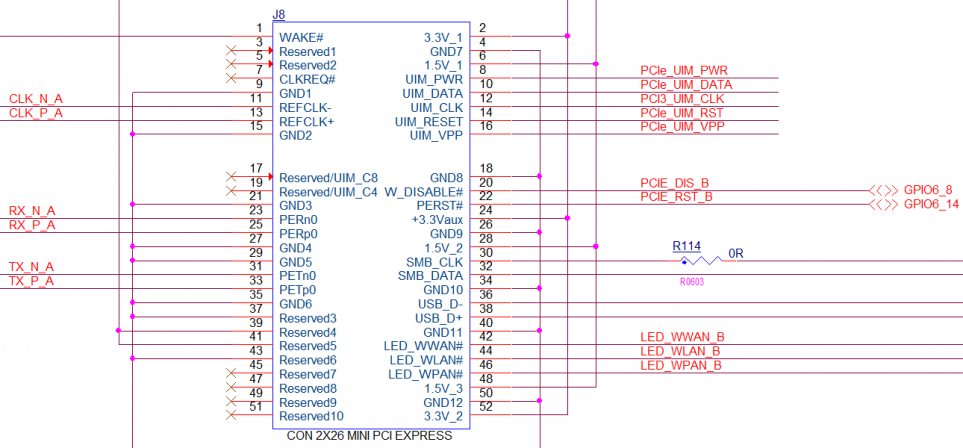

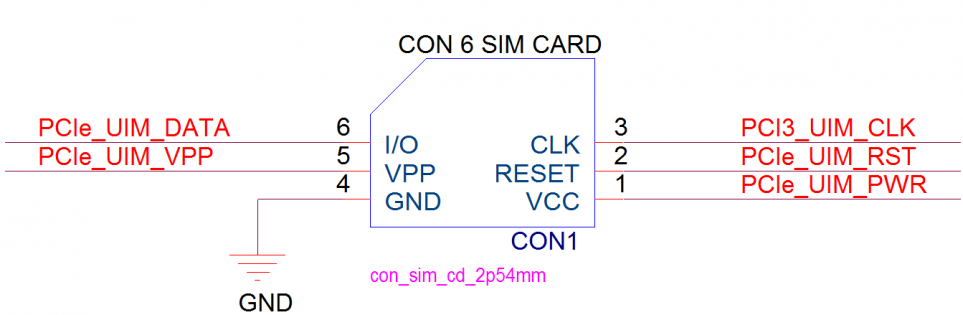

3G mini-PCIE & SIM卡座

名称

丝印

接口属性

3G mini-PCIE

J8

miniPCIE标准接口

SIM卡座

CON1

接3G SIM卡
引脚及信号定义如下：
963px-My-imx6-mb314-2.30.0.1.png 963px-My-imx6-mb314-2.30.0.2.png

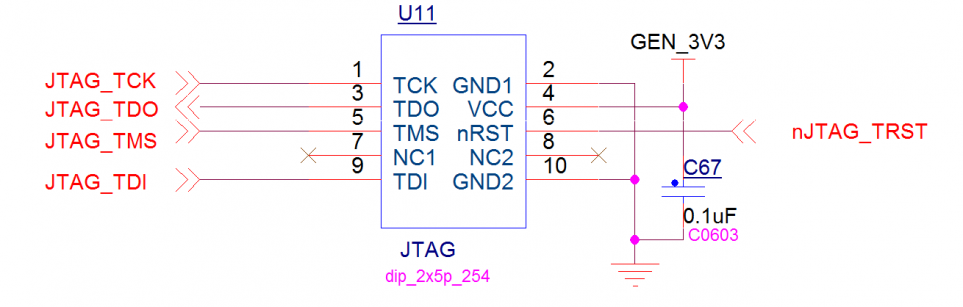

JTAG

丝印：U11
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

U11-1

JTAG_TCK

测试时钟输入

U11-2

GND

数字地

U11-3

JTAG_TDO

测试数据输出

U11-4

VCC

3.3V输入

U11-5

JTAG_TMS

测试模式选择

U11-6

nRST

复位

U11-7

NC

未连接

U11-8

NC

未连接

U11-9

JTAG_TDI

测试数据输入

U11-10

GND

数字地

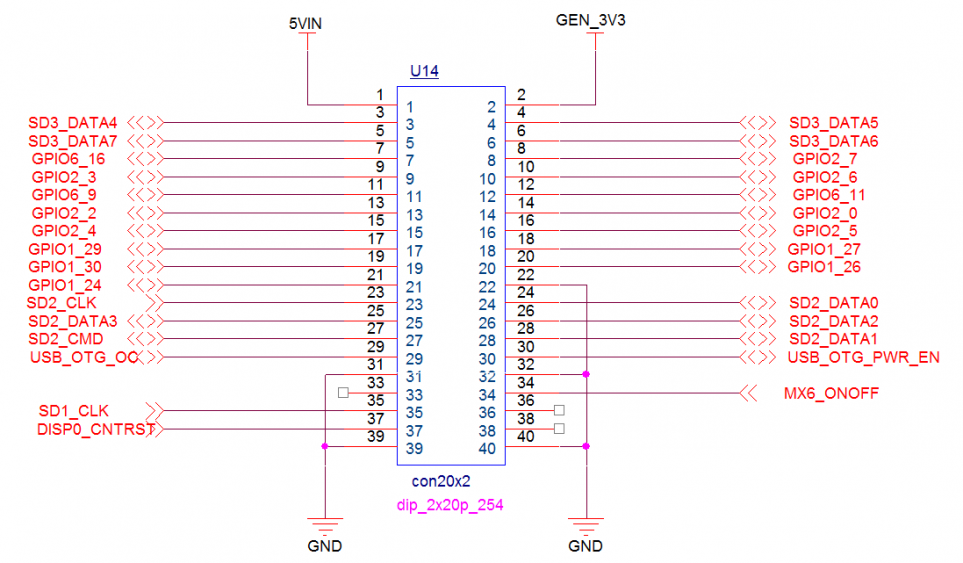

GPIO扩展

丝印：U14
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

U14-1

5VIN

5V输入

U14-2

GEN_3V3

3.3V输入

U14-3

SD3_DATA4

可配置为GPIO

U14-4

SD3_DATA5

可配置为GPIO

U14-5

SD3_DATA7

可配置为GPIO

U14-6

SD3_DATA6

可配置为GPIO

U14-7

GPIO6_16

GPIO

U14-8

GPIO2_7

GPIO

U14-9

GPIO2_3

GPIO

U14-10

GPIO2_6

GPIO

U14-11

GPIO6_9

GPIO

U14-12

GPIO6_11

GPIO

U14-13

GPIO2_2

GPIO

U14-14

GPIO2_0

GPIO

U14-15

GPIO2_4

GPIO

U14-16

GPIO2_5

GPIO

U14-17

GPIO1_29

GPIO

U14-18

GPIO1_27

GPIO

U14-19

GPIO1_30

GPIO

U14-20

GPIO1_26

GPIO

U14-21

GPIO1_24

GPIO

U14-22

GND

数字地

U14-23

SD2_CLK

SD2时钟

U14-24

SD2_DATA0

SD2数据线

U14-25

SD2_DATA3

SD2数据线

U14-26

SD2_DATA2

SD2数据线

U14-27

SD2_CMD

SD2命令管脚

U14-28

SD2_DATA1

SD2数据线

U14-29

USB_OTG_OC

可配置为GPIO

U14-30

USB_OTG_PWR_EN

可配置为GPIO

U14-31

GND

数字地

U14-32

GND

数字地

U14-33

SD1_CMD

SD1命令管脚

U14-34

SD1_DAT0

SD1数据线

U14-35

SD1_CLK

SD1时钟

U14-36

SD1_DAT1

SD1数据线

U14-37

SD1_DAT3

SD1数据线

U14-38

SD1_DAT2

SD1数据线

U14-39

GND

数字地

U14-40

GND

数字地

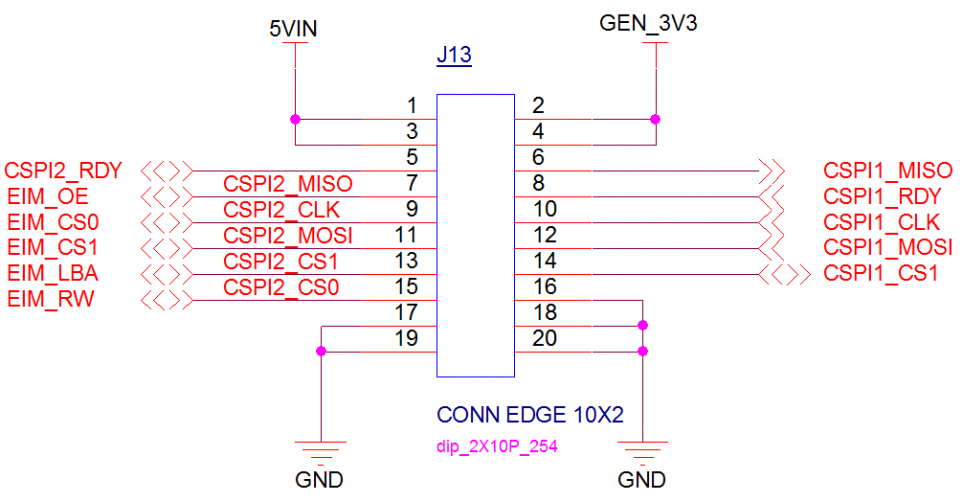

SPI扩展

丝印：J13
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J13-1

5VIN

5V输入

J13-2

5VIN

5V输入

J13-3

5VIN

5V输入

J13-4

GEN_3V3

3.3V输入

J13-5

CSPI2_RDY

SPI2数据信号准备

J13-6

CSPI1_MISO

SPI1主数据输入

J13-7

CSPI2_MISO

复用EIM_OE

J13-8

CSPI1_RDY

SPI1数据信号准备

J13-9

CSPI2_CLK

复用EIM_CS0

J13-10

CSPI1_CLK

SPI1时钟

J13-11

CSPI2_MOSI

复用EIM_CS1

J13-12

CSPI1_MOSI

SPI1主数据输出

J13-13

CSPI2_CSI

复用EIM_LBA

J13-14

CSPI1_CS1

SPI1选择信号

J13-15

CSPI2_CS0

复用EIM_RW

J13-16

GND

数字地

J13-17

GND

数字地

J13-18

GND

数字地

J13-19

GND

数字地

J13-20

GND

数字地

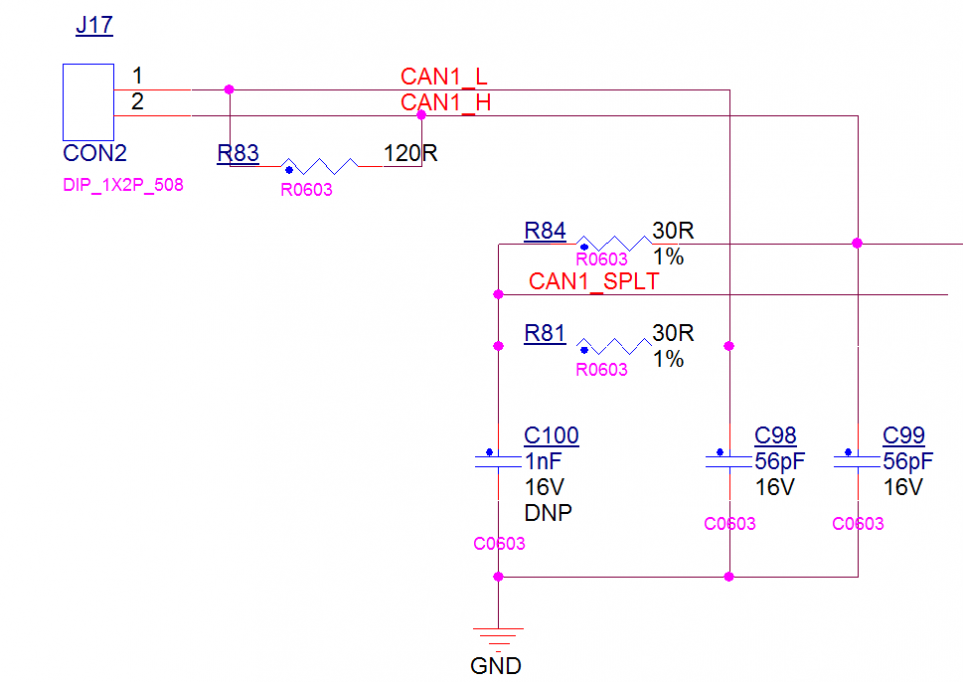

CAN1

丝印：J17
接口属性：CAN1
引脚及信号定义如下：

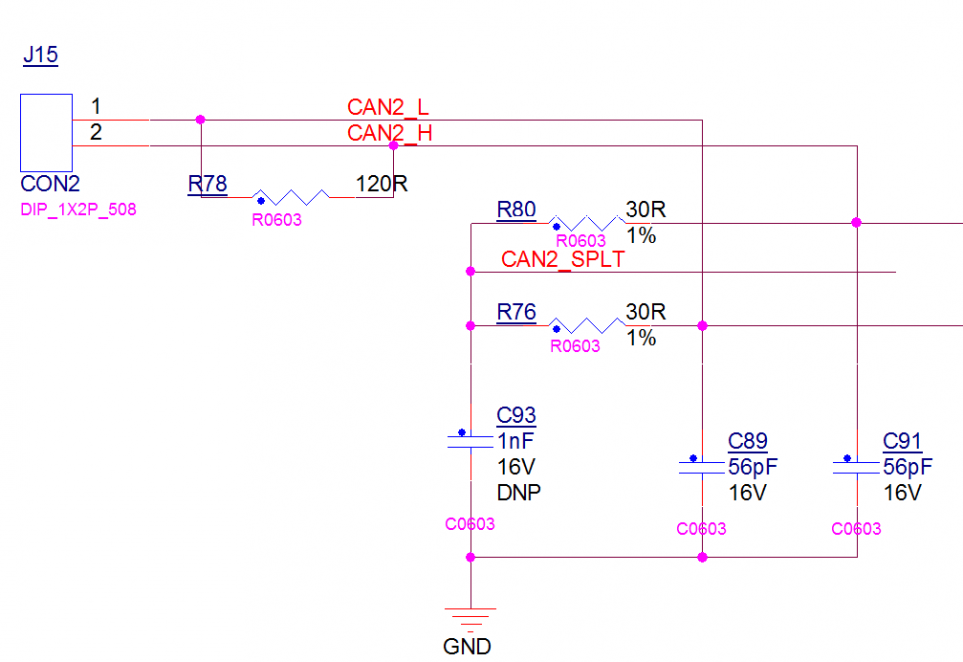

CAN2

丝印：J15
接口属性：CAN2
引脚及信号定义如下：

CSI(CMOS传感器接口)

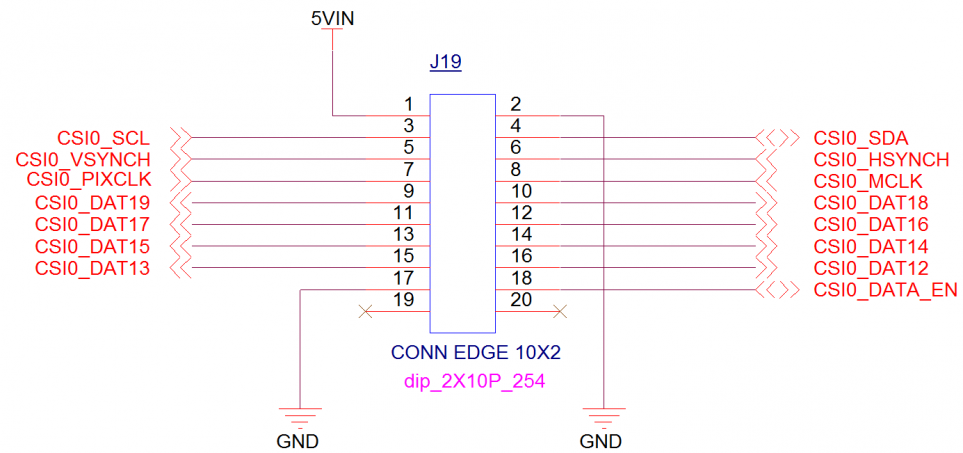

丝印：J19
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J19-1

5VIN

5V输入

J19-2

GND

数字地

J19-3

CSI0_SCL

I2C1时钟

J19-4

CSI0_SDA

I2C1数据

J19-5

CSI0_VSYNCH

场同步接口

J19-6

CSI0_HSYNCH

行同步接口

J19-7

CDI0_PIXCLK

摄像头输出主时钟

J19-8

CSI0_MCLK

CSI输出主时钟

J19-9

CSI0_DAT19

CSI数据总线

J19-10

CSI0_DAT18

CSI数据总线

J19-11

CSI0_DAT17

CSI数据总线

J19-12

CSI0_DAT16

CSI数据总线

J19-13

CSI0_DAT15

CSI数据总线

J19-14

CSI0_DAT14

CSI数据总线

J19-15

CSI0_DAT13

CSI数据总线

J19-16

CSI0_DAT12

CSI数据总线

J19-17

GND

数字地

J19-18

CSI0_DATA_EN

总线使能

J19-19

NC

未连接

J19-20

NC

未连接

SD卡座

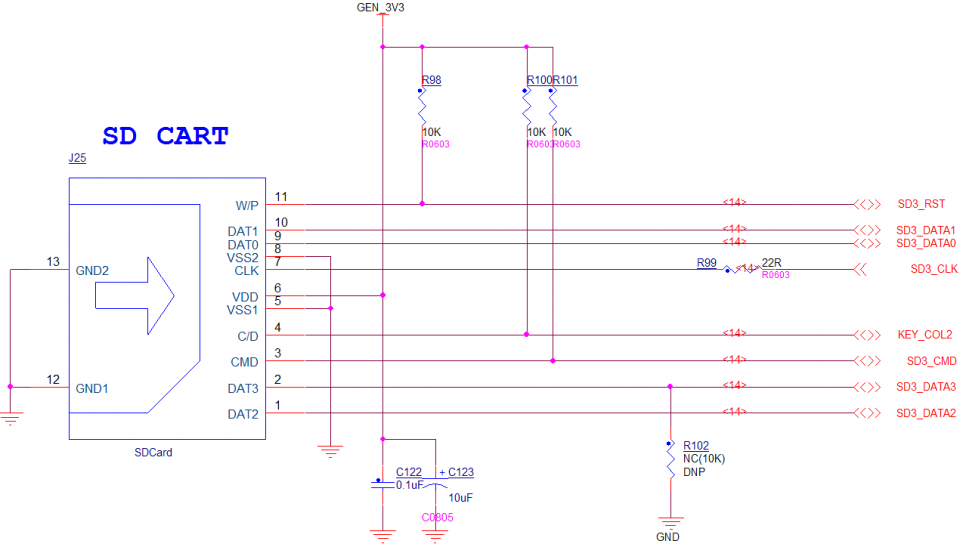

丝印：J25
接口属性：标准SD卡座
引脚及信号定义如下：

PCIE扩展

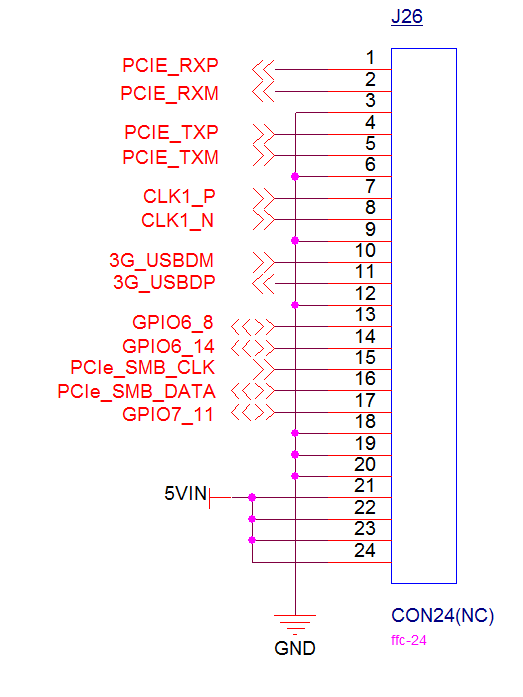

丝印：J26
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J26-1

PCIE_RXP

接收差分信号

J26-13

GPIO6_8

GPIO

J26-2

PCIE_RXM

接收差分信号

J26-14

GPIO6_14

GPIO

J26-3

GND

数字地

J26-15

PCIE_SMD_CLK

I2C3时钟

J26-4

PCIE_TXP

发送差分信号

J26-16

PCIE_SMB_DATA

I2C3数据

J26-5

PCIE_TXM

发送差分信号

J26-17

GPIO7_11

GPIO

J26-6

GND

数字地

J26-18

GND

数字地

J26-7

CLK1_P

差分时钟

J26-19

GND

数字地

J26-8

CLK1_N

差分时钟

J26-20

GND

数字地

J26-9

GND

数字地

J26-21

5VIN

5V输入

J26-10

3G_USBDM

USB差分信号

J26-22

5VIN

5V输入

J26-11

3G_USBDP

USB差分信号

J26-23

5VIN

5V输入

J26-12

GND

数字地

J26-24

5VIN

5V输入

WIFI模块

丝印：U24

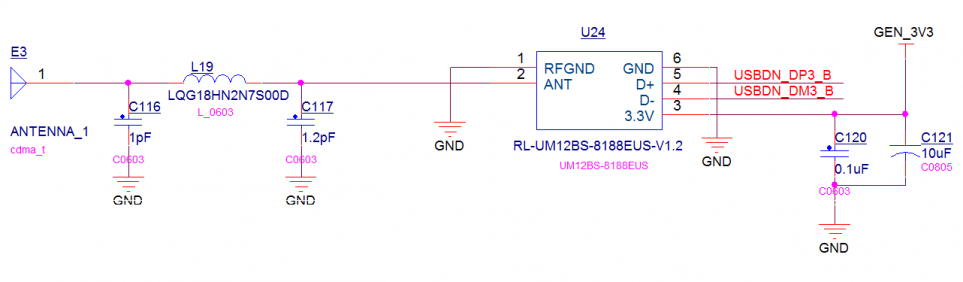

模块型号：UM12BS
引脚及信号定义如下：

GPS模块

丝印：U27
接口属性：标准IPX接口

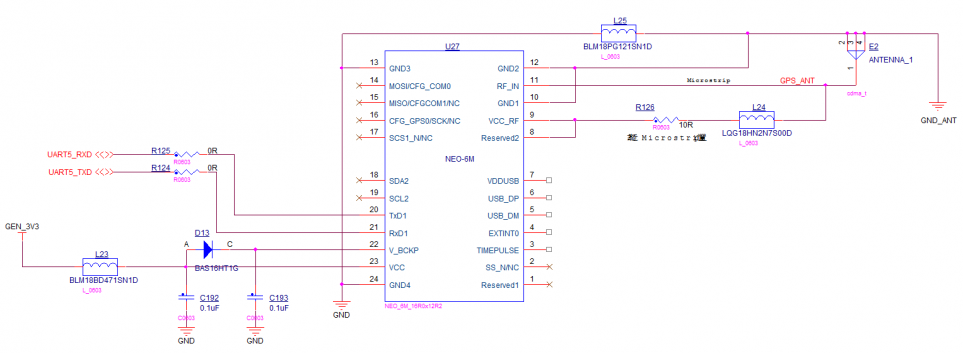

模块型号：NEO-6M
引脚及信号定义如下：

EIM扩展

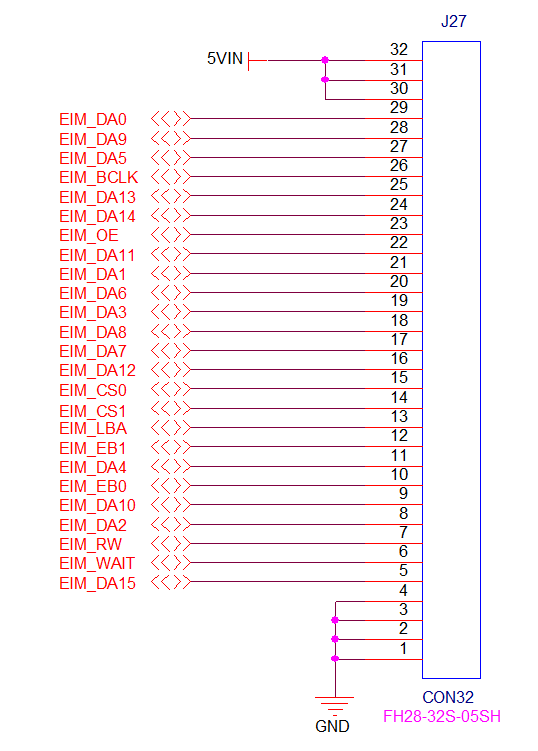

丝印：J27
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J27-1

GND

数字地

J27-17

EIM_DA7

地址&数据

J27-2

GND

数字地

J27-18

EIM_DA8

地址&数据

J27-3

GND

数字地

J27-19

EIM_DA3

地址&数据

J27-4

GND

数字地

J27-20

EIM_DA6

地址&数据

J27-5

EIM_DA15

地址&数据

J27-21

EIM_DA1

地址&数据

J27-6

EIM_WAIT

J27-22

EIM_DA11

地址&数据

J27-7

EIM_RW

J27-23

EIM_OE

J27-8

EIM_DA2

地址&数据

J27-24

EIM_DA14

地址&数据

J27-9

EIM_DA10

地址&数据

J27-25

EIM_DA13

地址&数据

J27-10

EIM_EB0

J27-26

EIM_BCLK

输出时钟

J27-11

EIM_DA4

地址&数据

J27-27

EIM_DA5

地址&数据

J27-12

EIM_EB1

J27-28

EIM_DA9

地址&数据

J27-13

EIM_LBA

J27-29

EIM_DA0

地址&数据

J27-14

EIM_CS1

片选1

J27-30

5VIN

5V输入

J27-15

EIM_CS0

片选1

J27-31

5VIN

5V输入

J27-16

EIM_DA12

地址&数据

J27-32

5VIN

5V输入
