MYZR-IMX8M-MB300 硬件介绍

接口概览

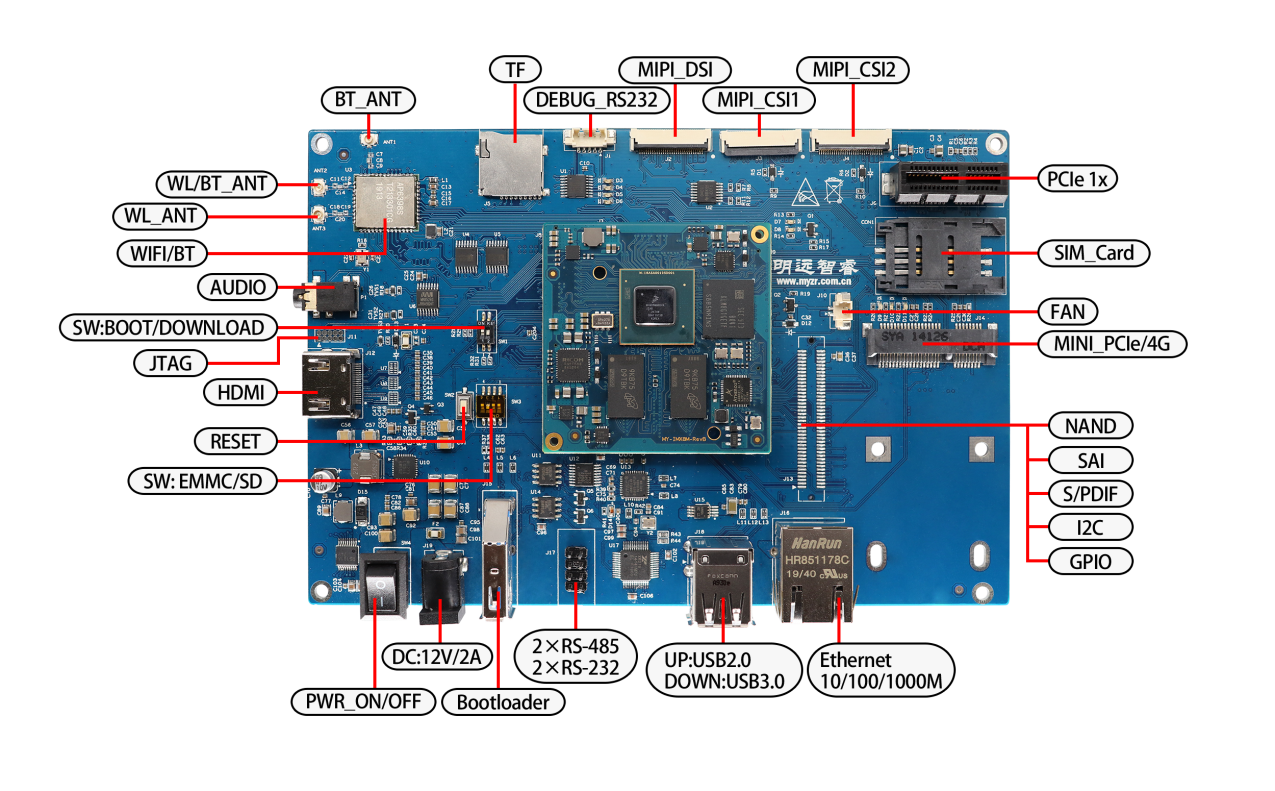

IMX8M-EK300 正面图

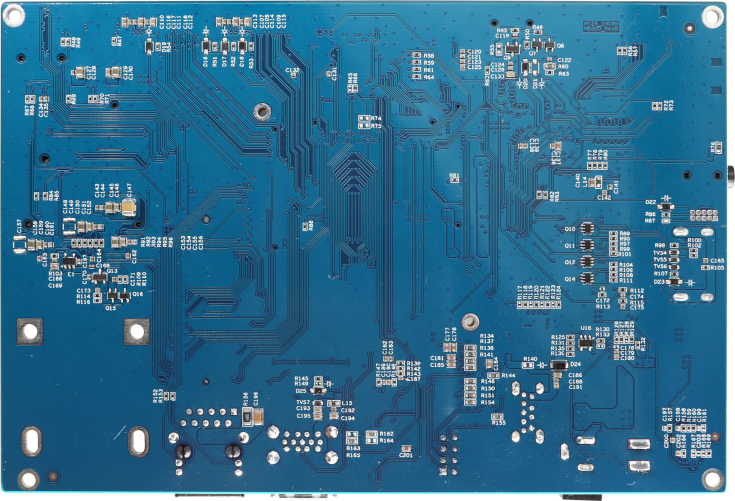

IMX8M-EK300 背面图

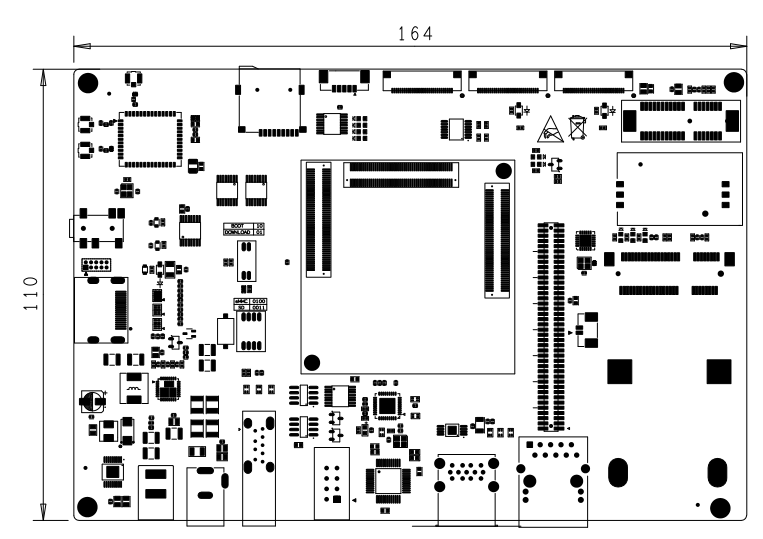

IMX8M-EK300 尺寸图


接口功能

WIFI、BT天线

丝印：WIFI_ANT、WIFI/BT_ANT、BT_ANT 引脚及信号定义如下：

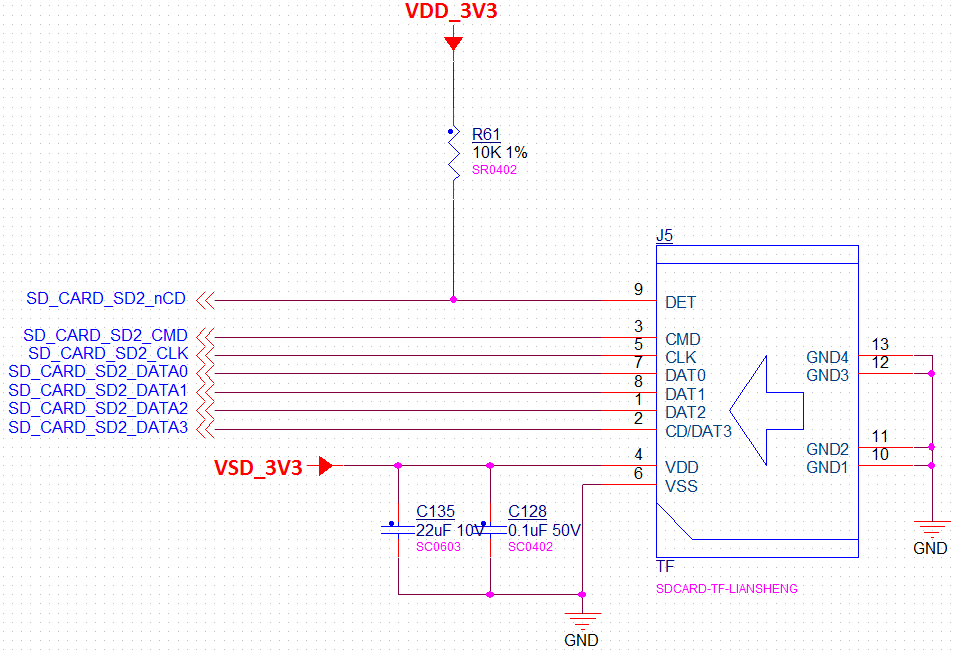

TF卡

丝印：J5 引脚及信号定义如下：

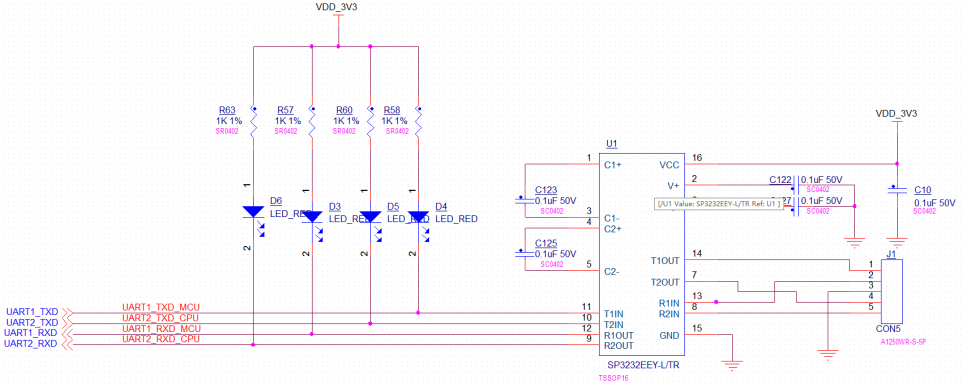

调试串口

丝印：J1 引脚及信号定义如下：

使用的引脚

功能

UART1_TXD

MCU调试串口数据输出

UART2_TXD

CPU调试串口数据输出

UART1_RXD

MCU调试串口数据接收

UART2_RXD

CPU调试串口数据接收

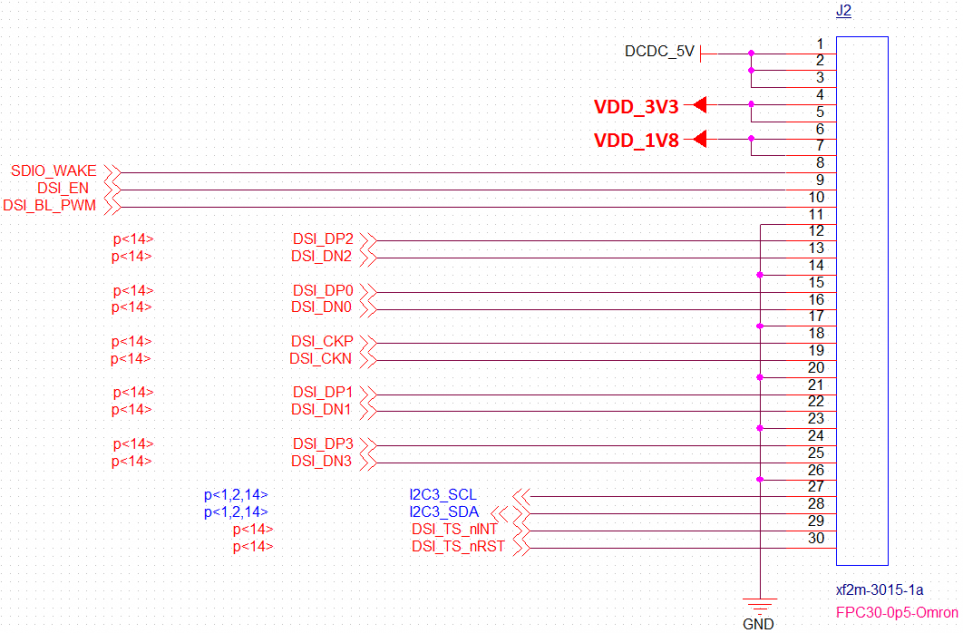

MIPI_DSI接口

丝印：J2
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J2-1

DCDC_5V

5V输出

J2-16

DSI_DN0

DSI差分数据0

J2-2

J2-17

GND

数字地

J2-3

J2-18

DSI_CKP

DSI差分时钟

J2-4

VDD_3V3

3.3V输出

J2-19

DSI_CKN

DSI差分时钟

J2-5

J2-20

GND

数字地

J2-6

VDD_1V8

1.8V输出

J2-21

DSI_DP1

DSI差分数据1

J2-7

J2-22

DSI_DN1

DSI差分数据1

J2-8

SDIO_WAKE

GPIO控制

J2-23

GND

数字地

J2-9

DSI_EN

GPIO控制

J2-24

DSI_DP3

DSI差分数据3

J2-10

DSI_BL_PWM

GPIO控制

J2-25

DSI_DN3

DSI差分数据3

J2-11

GND

数字地

J2-26

GND

数字地

J2-12

DSI_DP2

DSI差分数据2

J2-27

I2C3_SCL

触摸I2C信号

J2-13

DSI_DN2

DSI差分数据2

J2-28

I2C3_SDA

触摸I2C信号

J2-14

GND

数字地

J2-29

DSI_TS_nINT

GPIO控制

J2-15

DSI_DP0

DSI差分数据0

J2-30

DSI_TS_nRST

GPIO控制

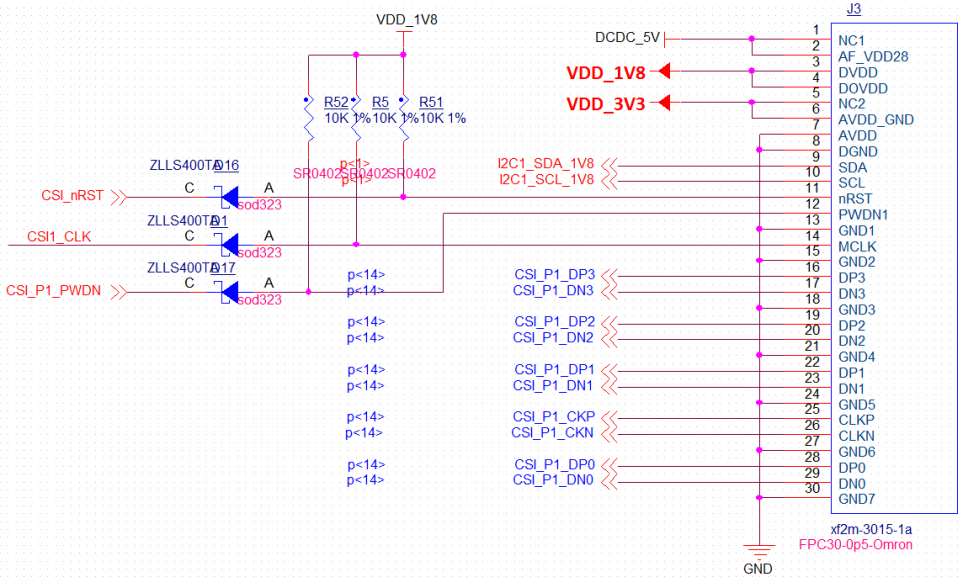

MIPI_CSI1接口

丝印：J3
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J3-1

DCDC_5V

5V输出

J3-16

CSI_P1_DP3

CSI差分数据3

J3-2

J3-17

CSI_P1_DN3

CSI差分数据3

J3-3

VDD_1V8

1.8V输入

J3-18

GND

数字地

J3-4

J3-19

CSI_P1_DP2

CSI差分数据2

J3-5

VDD_3V3

3.3V输入

J3-20

CSI_P1_DN2

CSI差分数据2

J3-6

J3-21

GND

数字地

J3-7

GND

数字地

J3-22

CSI_P1_DP1

CSI差分数据1

J3-8

GND

数字地

J3-23

CSI_P1_DN1

CSI差分数据1

J3-9

I2C1_SDA_1V8

I2C信号，1.8V

J3-24

GND

数字地

J3-10

I2C1_SCL_1V8

I2C信号，1.8V

J3-25

CSI_P1_CKP

CSI差分时钟

J3-11

CSI_nRST

GPIO控制

J3-26

CSI_P1_CKN

CSI差分时钟

J3-12

CSI_P1_PWDN

GPIO控制

J3-27

GND

数字地

J3-13

GND

数字地

J3-28

CSI_P1_DP0

CSI差分数据0

J3-14

CSI1_CLK

CSI时钟

J3-29

CSI_P1_DN0

CSI差分数据0

J3-15

GND

数字地

J3-30

GND

数字地

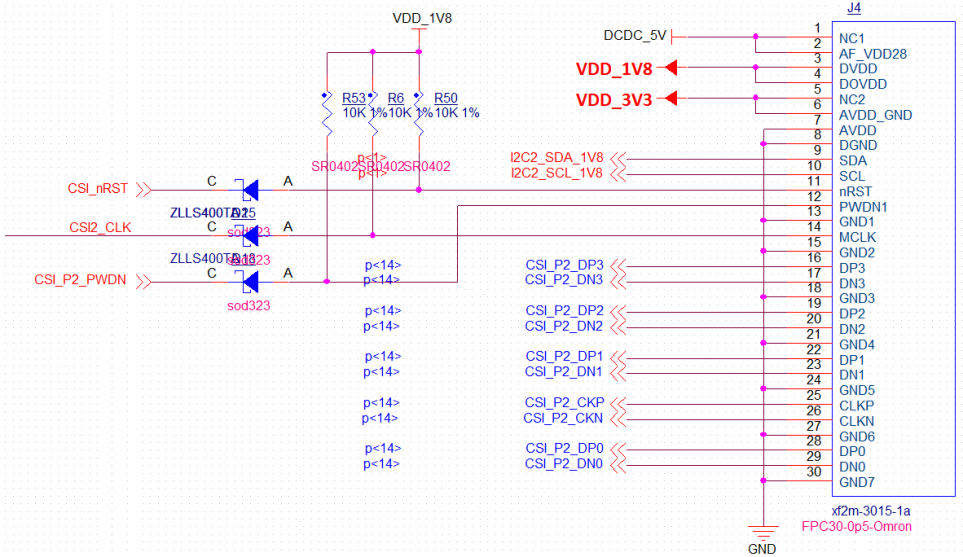

MIPI_CSI2接口

丝印：J4
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J4-1

DCDC_5V

5V输出

J4-16

CSI_P2_DP3

CSI差分数据3

J4-2

J4-17

CSI_P2_DN3

CSI差分数据3

J4-3

VDD_1V8

1.8V输入

J4-18

GND

数字地

J4-4

J4-19

CSI_P2_DP2

CSI差分数据2

J4-5

VDD_3V3

3.3V输入

J4-20

CSI_P2_DN2

CSI差分数据2

J4-6

J4-21

GND

数字地

J4-7

GND

数字地

J4-22

CSI_P2_DP1

CSI差分数据1

J4-8

GND

数字地

J4-23

CSI_P2_DN1

CSI差分数据1

J4-9

I2C2_SDA_1V8

I2C信号，1.8V

J4-24

GND

数字地

J4-10

I2C1_SCL_1V8

I2C信号，1.8V

J4-25

CSI_P2_CKP

CSI差分时钟

J4-11

CSI_nRST

GPIO控制

J4-26

CSI_P2_CKN

CSI差分时钟

J4-12

CSI_P2_PWDN

GPIO控制

J4-27

GND

数字地

J4-13

GND

数字地

J4-28

CSI_P2_DP0

CSI差分数据0

J4-14

CSI2_CLK

CSI时钟

J4-29

CSI_P2_DN0

CSI差分数据0

J4-15

GND

数字地

J4-30

GND

数字地

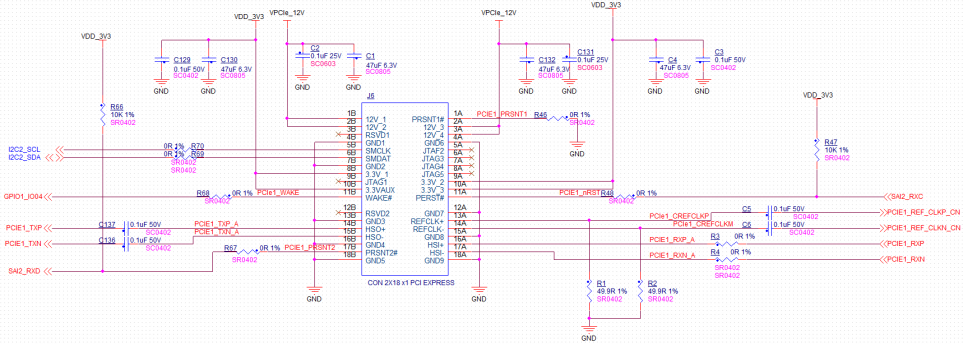

PCIe 1x接口

丝印：J6
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J6-1B

VPCIe_12V

12V电源

J6-1A

GND

数字地

J6-2B

J6-2A

VPCIe_12V

12V电源

J6-3B

NC

J6-3A

VPCIe_12V

12V电源

J6-4B

GND

数字地

J6-4A

GND

数字地

J6-5B

I2C2_SCL

I2C信号

J6-5A

NC

J6-6B

I2C2_SDA

I2C信号

J6-6A

NC

J6-7B

GND

数字地

J6-7A

NC

J6-8B

VDD_3V3

3.3V电源

J6-8A

NC

J6-9B

NC

J6-9A

VDD_3V3

3.3V电源

J6-10B

VDD_3V3

3.3V电源

J6-10A

VDD_3V3

3.3V电源

J6-11B

GPIO1_IO04

GPIO控制

J6-11A

SAI2_RXC

GPIO控制

J6-12B

NC

J6-12A

GND

数字地

J6-13B

GND

数字地

J6-13A

PCIE1_REF_CLKP_CN

PCIE参考时钟

J6-14B

PCIE1_TXP

PCIE数据输出

J6-14A

PCIE1_REF_CLKN_CN

PCIE参考时钟

J6-15B

PCIE1_TXN

PCIE数据输出

J6-15A

GND

数字地

J6-16B

GND

数字地

J6-16A

PCIE1_RXP

PCIE数据接收

J6-17B

SAI2_RXD

GPIO控制

J6-17A

PCIE1_RXN

PCIE数据接收

J6-18B

GND

数字地

J6-18A

GND

数字地

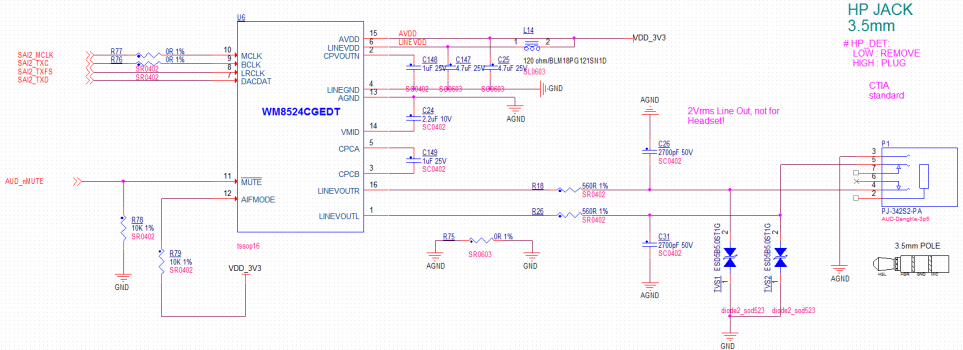

Audio接口

丝印：P1 引脚及信号定义如下：

使用的引脚

功能

SAI2_MCLK

主时钟

SAI2_TXC

数字音频位时钟

SAI2_TXFS

SAI2_TXFS

SAI2_TXD

数字音频数据输出

AUD_nMUTE

静音使能

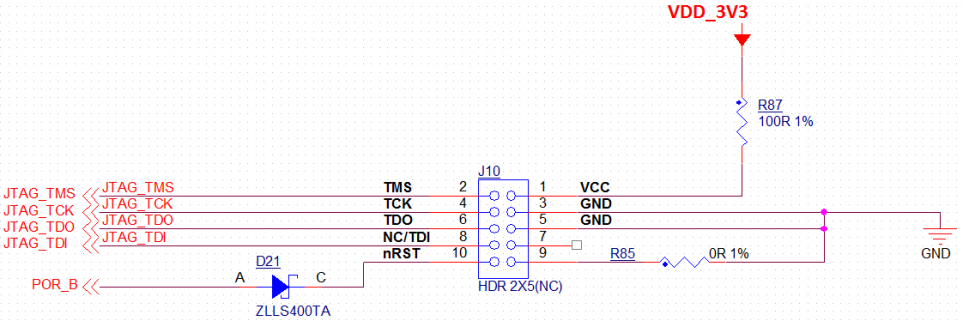

JTAG接口

丝印：J10
引脚及信号定义如下：

引脚

信号

描述

引脚

信号

描述

J10-2

JTAG_TMS

JTAG模式选择

J10-1

VDD_3V3

3.3V电源

J10-4

JTAG_TCK

JTAG时钟输入

J10-3

GND

数字地

J10-6

JTAG_TDO

JTAG数据输出

J10-5

GND

数字地

J10-8

JTAG_TDI

JTAG数据输入

J10-7

VNC

J10-10

POR_B

复位

J10-9

GND

数字地

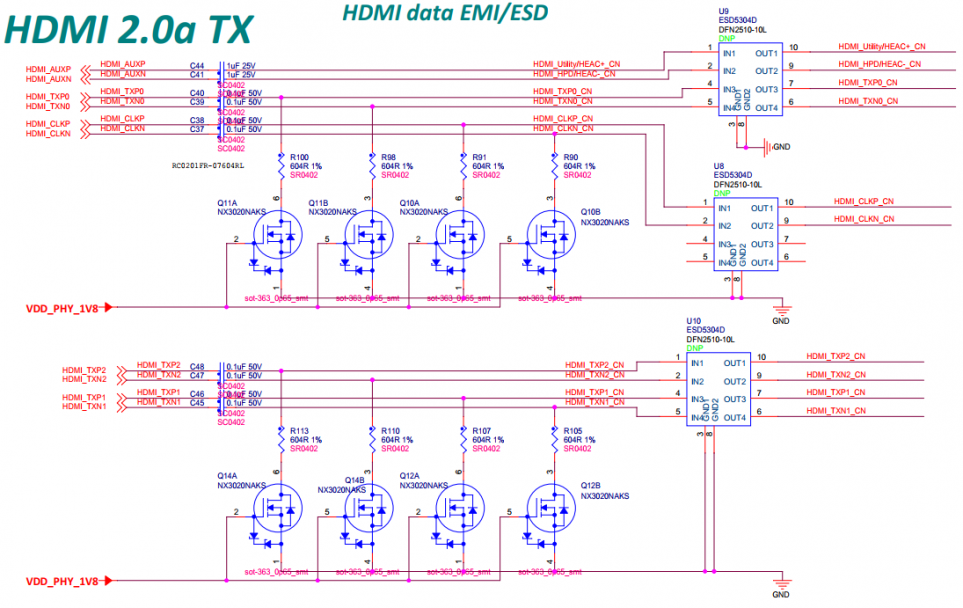

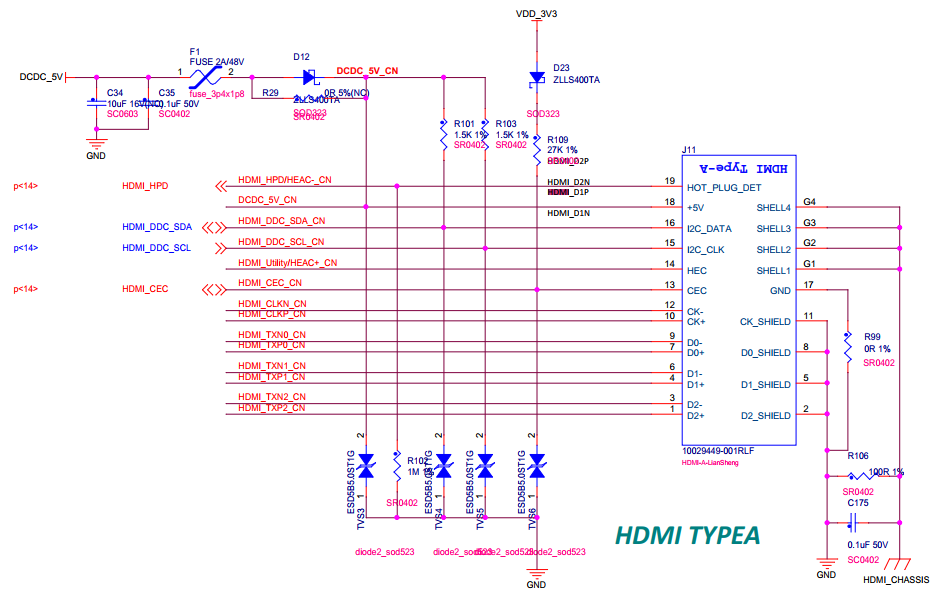

HDMI接口

丝印：J11 引脚及信号定义如下：

使用的引脚

功能

使用的引脚

功能

HDMI_AUXP

辅助功能接口

HDMI_TXN2

HDMI差分数据2

HDMI_AUXN

辅助功能接口

HDMI_TXP1

HDMI差分数据1

HDMI_TXP0

HDMI差分数据0

HDMI_TXN1

HDMI差分数据1

HDMI_TXN0

HDMI差分数据0

HDMI_DDC_SDA

DDC数据信号

HDMI_CLKP

HDMI差分时钟

HDMI_DDC_SCL

DDC时钟信号

HDMI_CLKN

HDMI差分时钟

HDMI_HPD

热插拔检测

HDMI_TXP2

HDMI差分数据2

HDMI_CEC

HDMI消费电子协议

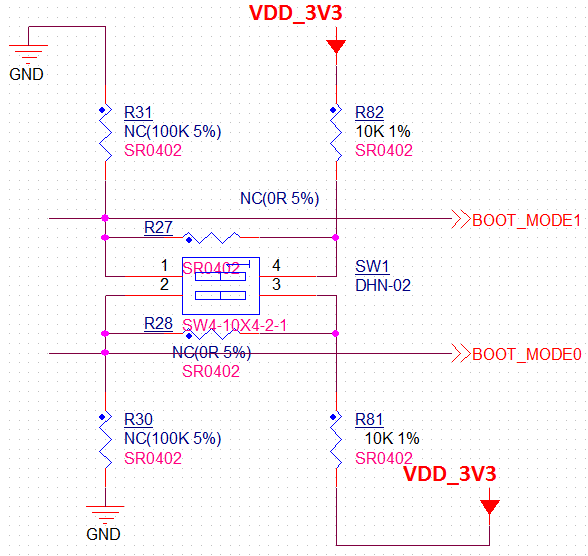

BOOT MODE开关

丝印：SW1
引脚及信号定义如下：

模式控制

1位

2位

烧写模式

0

1

启动模式

1

0

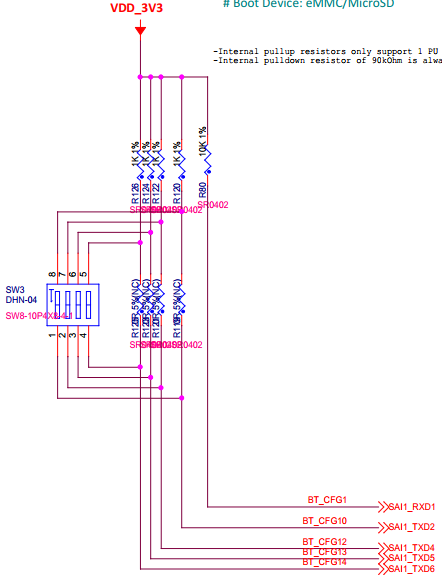

BOOT CFG开关

丝印：SW3
引脚及信号定义如下：

启动控制

1位

2位

3位

4位

eMMC

0

0

1

0

SD

1

1

0

0

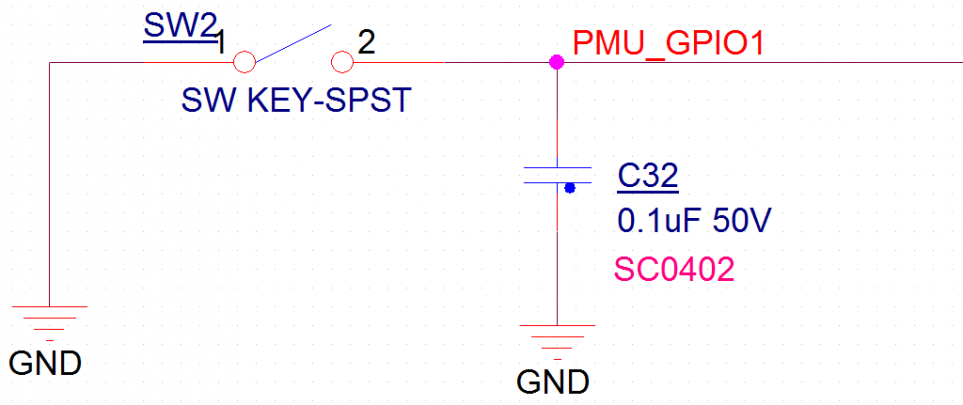

复位开关

丝印：SW2
功能：按下复位 引脚及信号定义如下：

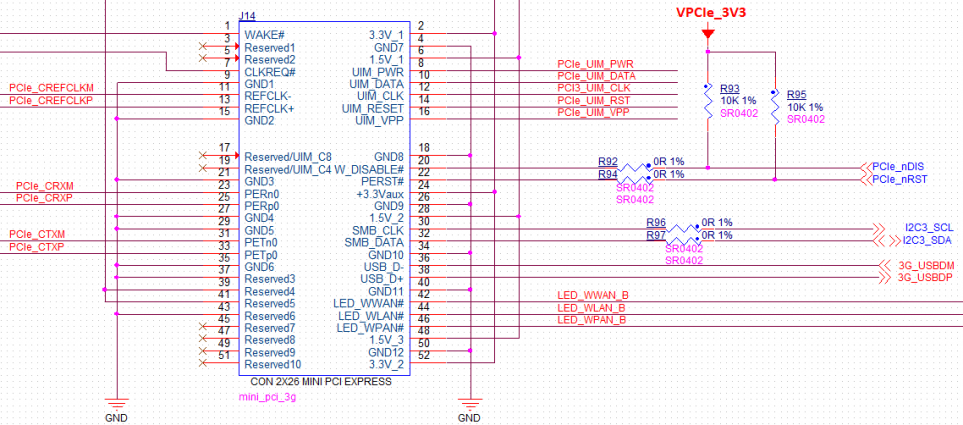

Mini-PCIe/4G &SIM卡

名称

丝印

接口属性

mini-PCIE/4G

J14

miniPCIE标准接口，PCIe 2.0标准,支持4G模块

SIM卡座

CON1

4G SIM卡座
引脚及信号定义如下：

使用的引脚

功能

使用的引脚

功能

PCIe_nWAKE

PCIE唤醒

PCIE2_TXP

PCIE差分数据输出

PCIe_nCLKREQ

PCIE时钟请求

PCIe_nDIS

PCIE禁止控制

PCIE2_REF_CLKN_CN

PCIE差分参考时钟

PCIe_nRST

PCIE总线复位

PCIE2_REF_CLKP_CN

PCIE差分参考时钟

I2C3_SCL

I2C时钟

PCIE2_RXN

PCIE差分数据输入

I2C3_SDA

I2C数据

PCIE2_RXP

PCIE差分数据输入

3G_USBDM

USB差分信号

PCIE2_TXN

PCIE差分数据输出

3G_USBDP

USB差分信号

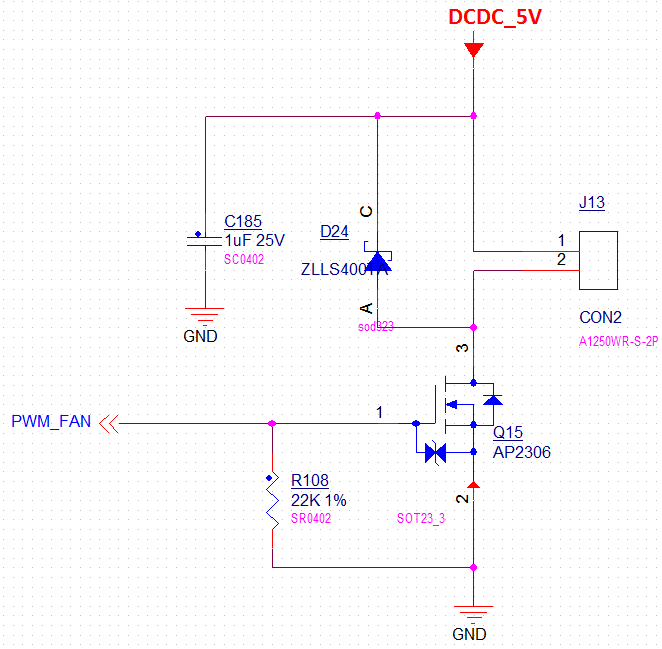

风扇接口

丝印：J13
引脚及信号定义如下：

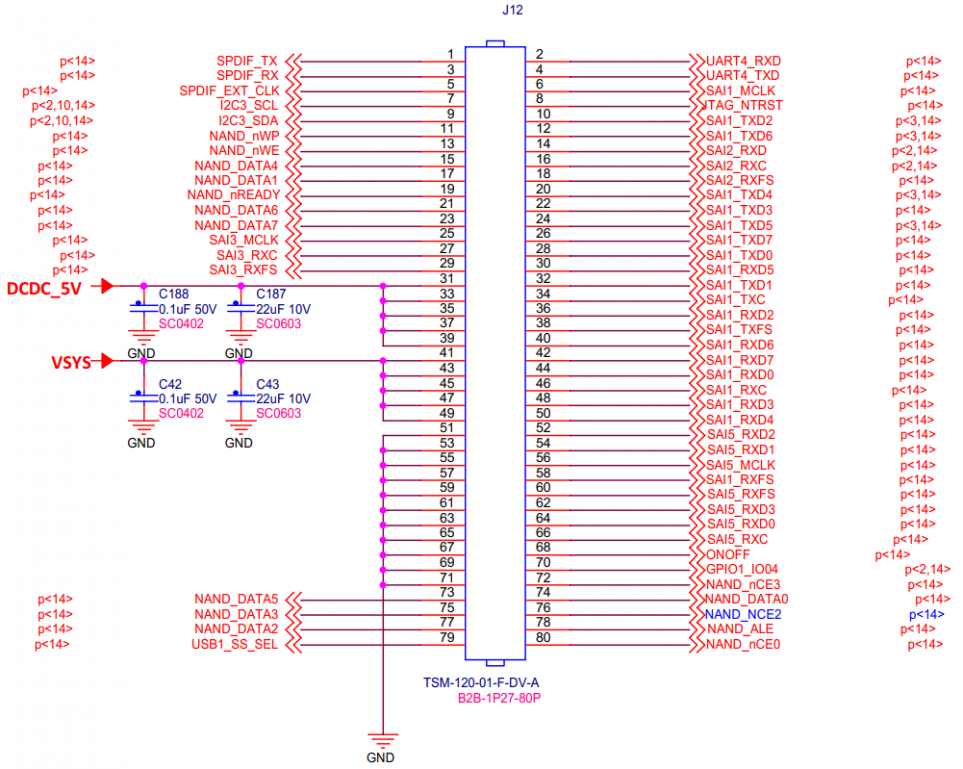

扩展IO接口

丝印：J12
引脚及信号定义如下：

引脚

信号

引脚

信号

J12-1

SPDIF_TX

J12-2

UART4_RXD

J12-3

SPDIF_RX

J12-4

UART4_TXD

J12-5

SPDIF_EXT_CLK

J12-6

SAI1_MCLK

J12-7

I2C3_SCL

J12-8

JTAG_NTRST

J12-9

I2C3_SDA

J12-10

SAI1_TXD2

J12-11

NAND_nWP

J12-12

SAI1_TXD6

J12-13

NAND_nWE

J12-14

SA12_RXD

J12-15

NAND_DATA4

J12-16

SA12_RXC

J12-17

NAND_DATA1

J12-18

SA12_RXFS

J12-19

NAND_nREADY

J12-20

SAI1_TXD4

J12-21

NAND_DATA6

J12-22

SAI1_TXD3

J12-23

NAND_DATA7

J12-24

SAI1_TXD5

J12-25

SAI3_MCLK

J12-26

SAI1_TXD7

J12-27

SAI3_RXC

J12-28

SAI1_TXD0

J12-29

SAI3_RXFS

J12-30

SAI1_RXD5

J12-31

DCDC_5V

J12-32

SAI1_TXD1

J12-33

J12-34

SAI1_TXC

J12-35

J12-36

SAI1_RXD2

J12-37

J12-38

SAI1_TXFS

J12-39

J12-40

SAI1_RXD6

J12-41

VSYS

J12-42

SAI1_RXD7

J12-43

J12-44

SAI1_RXD0

J12-45

J12-46

SAI1_RXC

J12-47

J12-48

SAI1_RXD3

J12-49

J12-50

SAI1_RXD4

J12-51

GND

J12-52

SAI5_RXD2

J12-53

J12-54

SAI5_RXD1

J12-55

J12-56

SAI5_MCLK

J12-57

J12-58

SAI1_RXFS

J12-59

J12-60

SAI5_RXFS

J12-61

J12-62

SAI5_RXD3

J12-63

J12-64

SAI5_RXD0

J12-65

J12-66

SAI5_RXC

J12-67

J12-68

ONOFF

J12-69

J12-70

GPIO1_IO04

J12-71

J12-72

NAND_nCE3

J12-73

NAND_DATA5

J12-74

NAND_DATAO

J12-75

NAND_DATA3

J12-76

NAND NCE2

J12-77

NAND_DATA2

J12-78

NAND_ALE

J12-79

USB1_SS_SEL

J12-80

NAND_nCE0

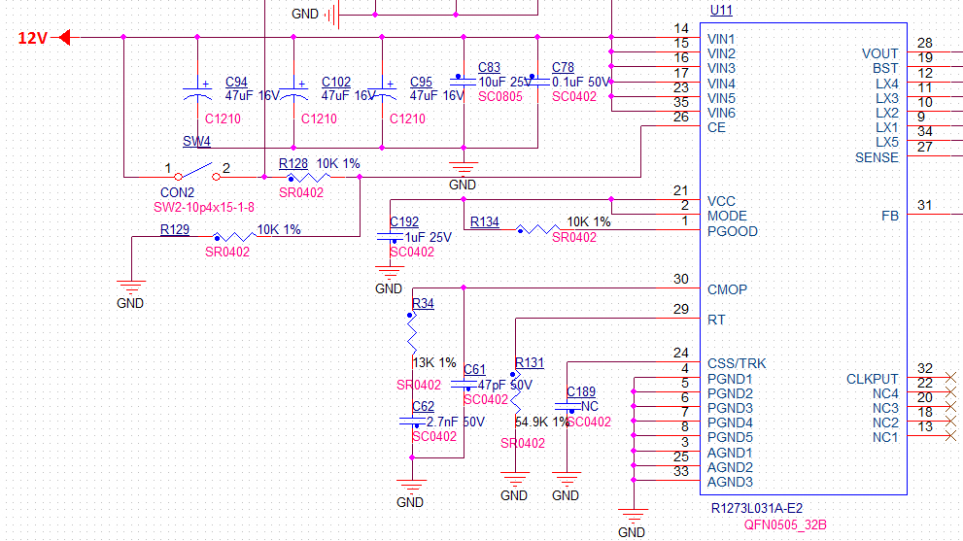

主电源开关

丝印：SW4
引脚及信号定义如下：

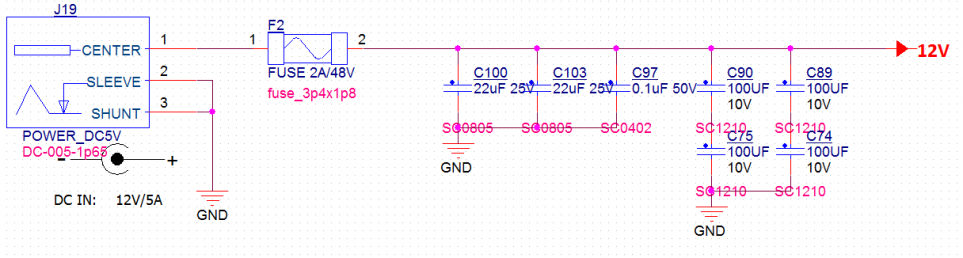

主电源输入

丝印：J19
接口属性：内正外负插孔，12V电压 引脚及信号定义如下：

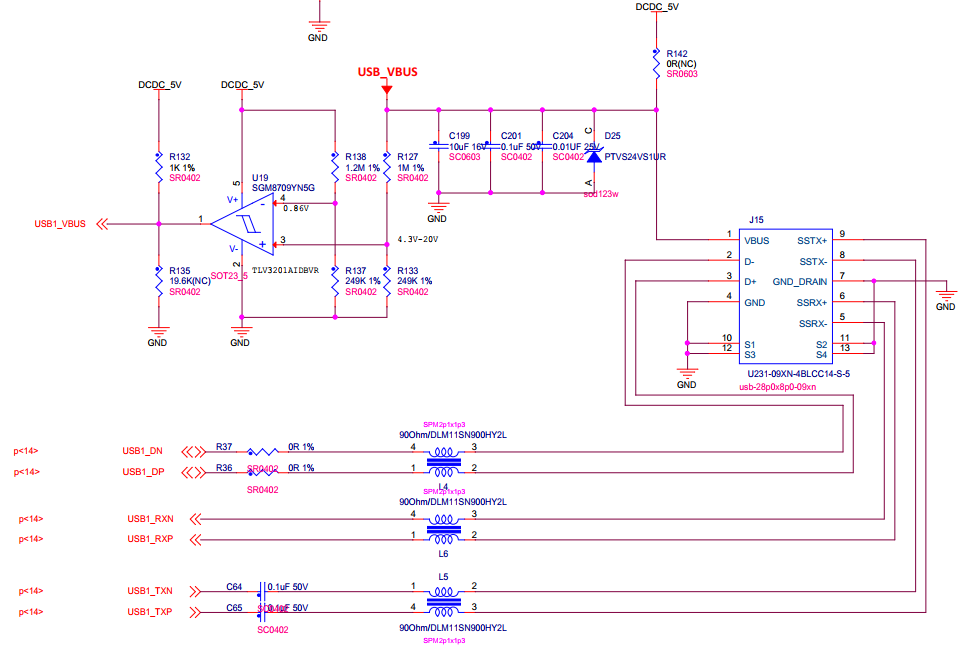

Bootloader接口

丝印：J15
引脚及信号定义如下：

使用的引脚

功能

USB1_VBUS

VBUS检测

USB1_DN

USB差分数据

USB1_DP

USB差分数据

USB1_RXN

USB差分数据输入

USB1_RXP

USB差分数据输入

USB1_TXN

USB差分数据输出

USB1_TXP

USB差分数据输出

USB扩展串口RS-485&RS-232

丝印：J17
引脚及信号定义如下：

引脚

信号

引脚

信号

RS232_TX1

RS-232信号输出

RS232_RX1

RS-232信号接收

RS232_TX2

RS-232信号输出

RS232_RX2

RS-233信号接收

RS482_A1

RS-485差分信号+

RS482_B1

RS-485差分信号-

RS482_A2

RS-485差分信号+

RS482_B2

RS-485差分信号-

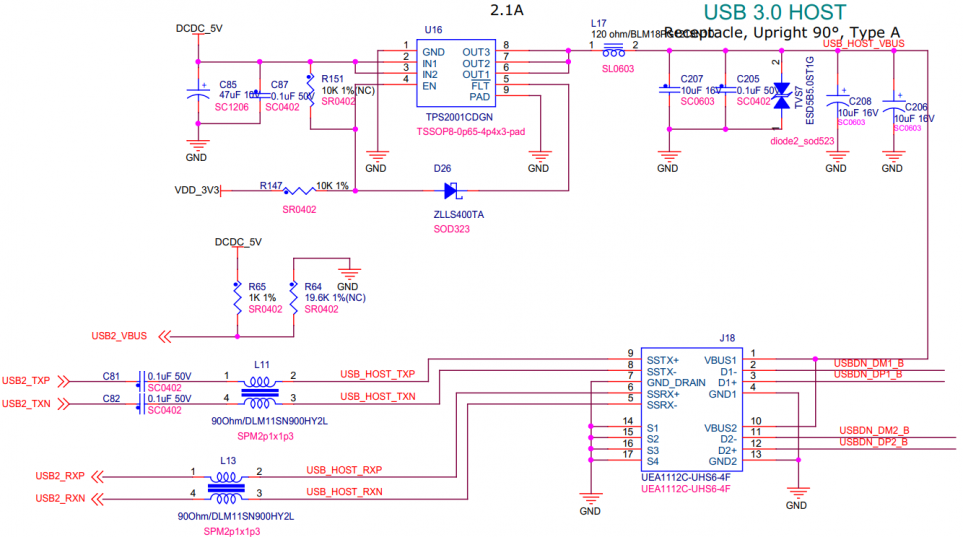

USB扩展双USB HOST

丝印：J18
接口属性：USB2扩展USB2.0&USB3.0，USB TYPE-A接口 引脚及信号定义如下：

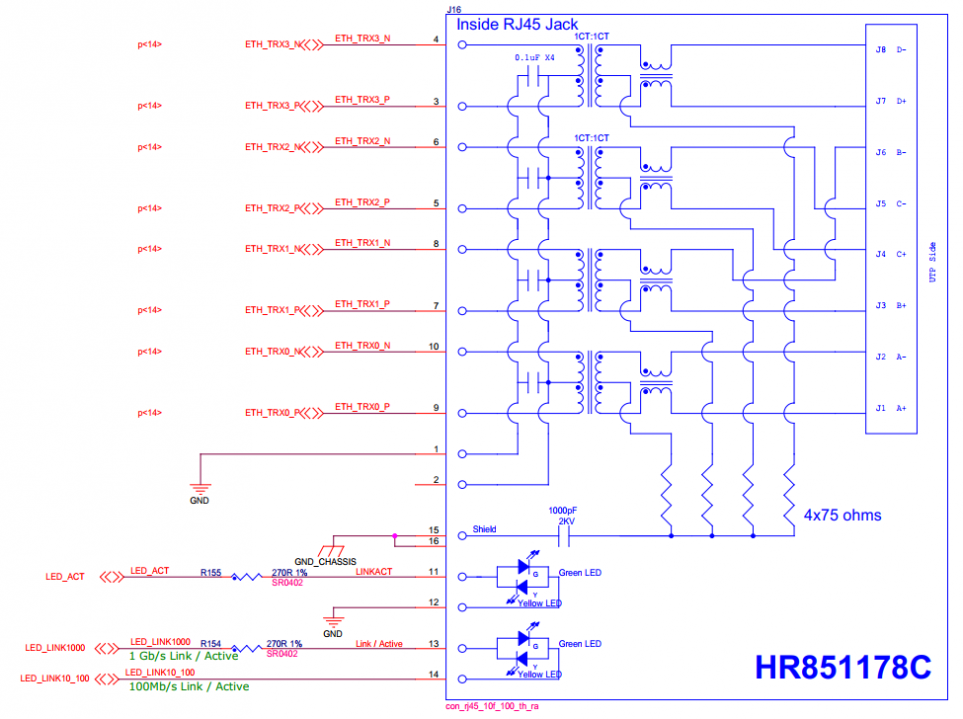

以太网接口

丝印：J16
接口属性：RGMII，支持10/100/1000M 引脚及信号定义如下：
