底板硬件手册
接口概览

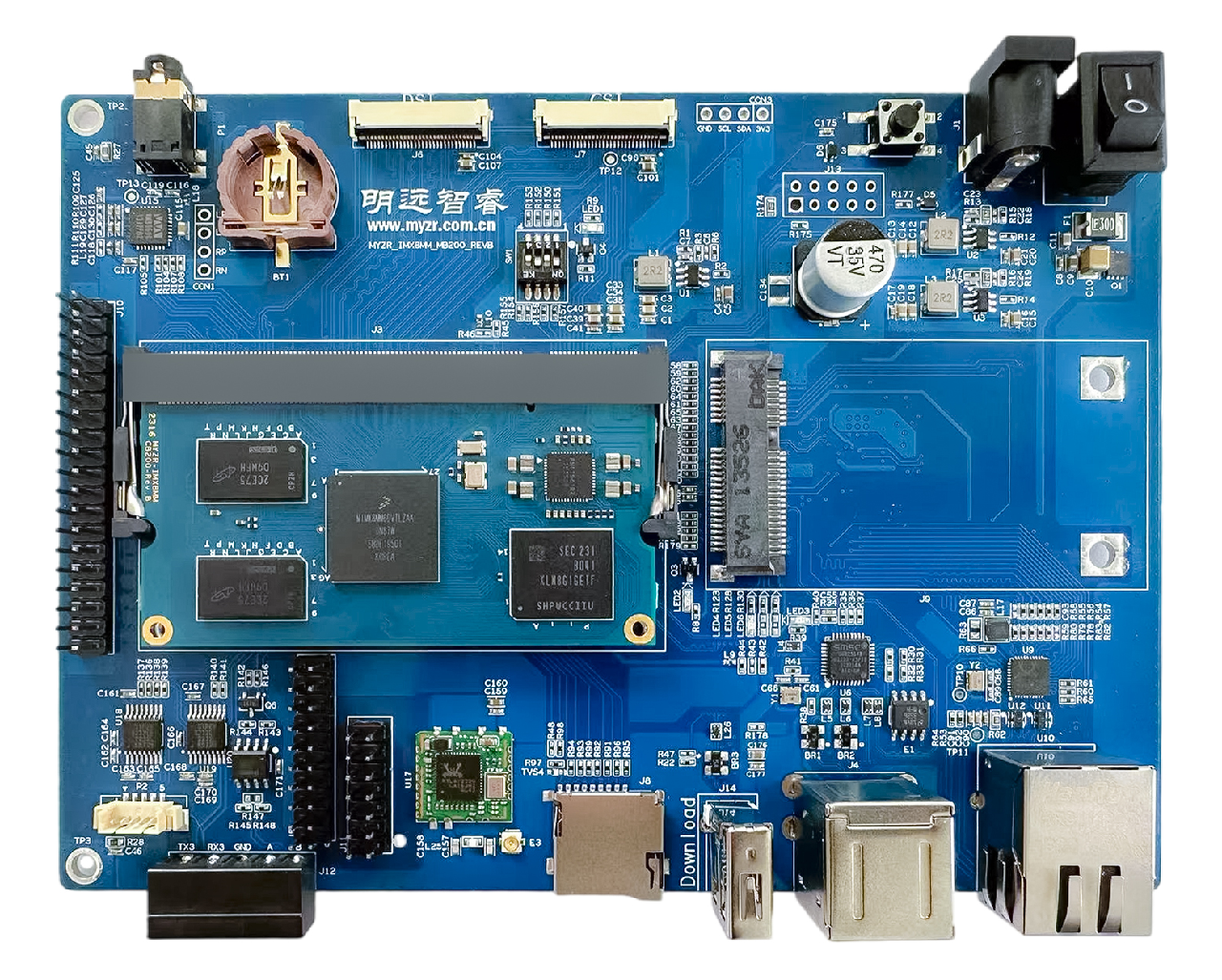

正面图

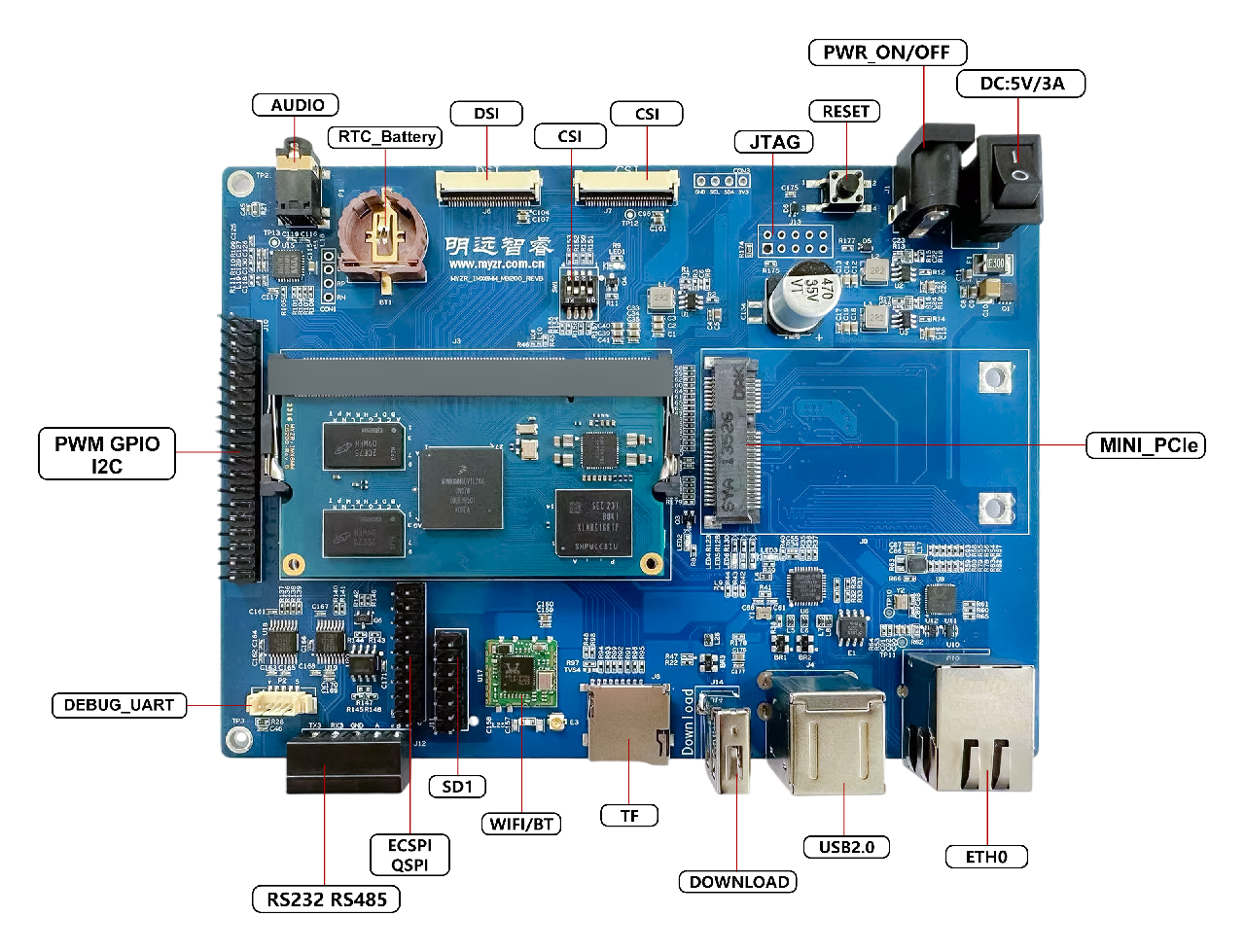

正面标识
接口功能
RTC

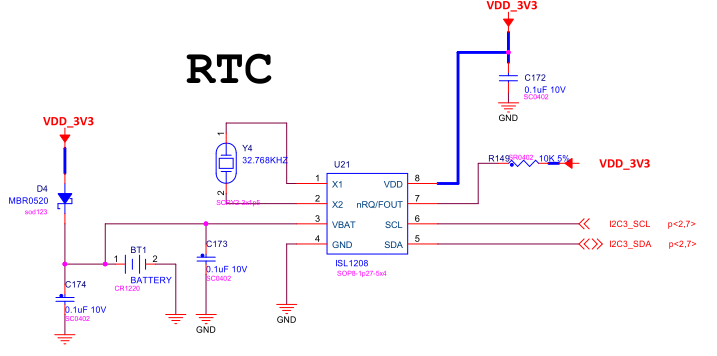

丝印:U21 接口属性：I2C通信的实时时钟
WIFI

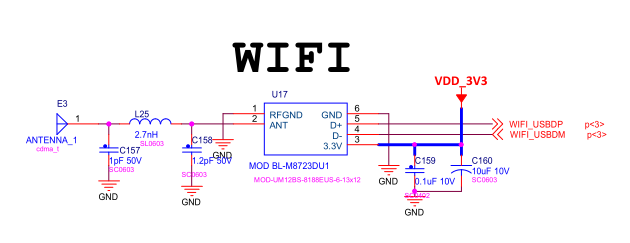

丝印:U17 模块型号：UM12BS
SD

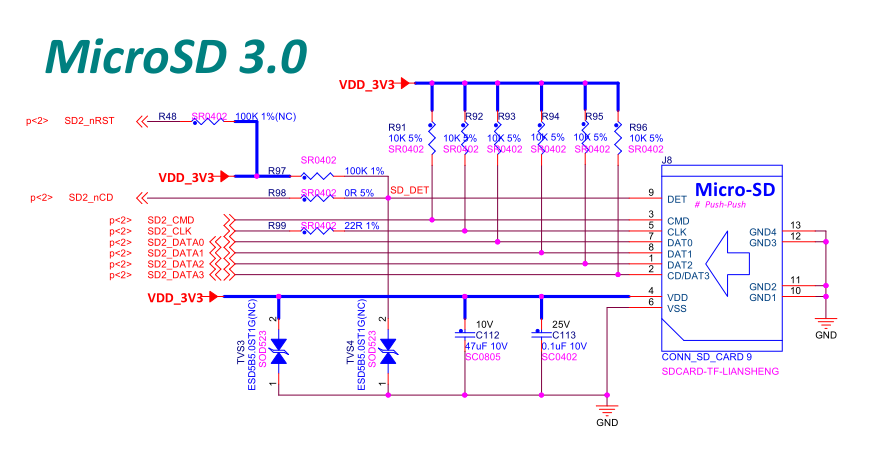

丝印:j8 接口属性：标准SD卡座

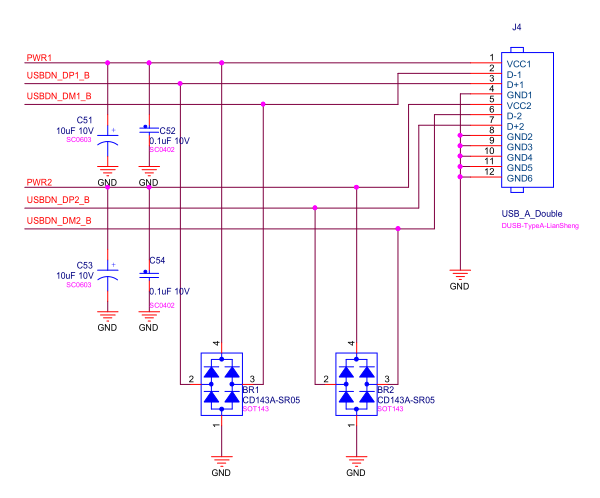

USB
丝印:j4
DSI

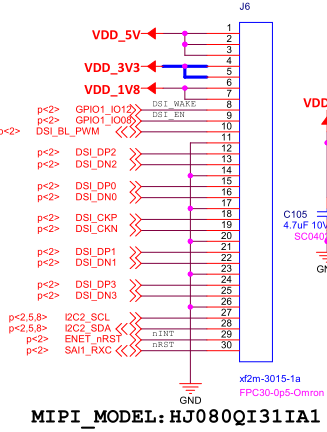

丝印：J6
引脚及信号定义如下:
CSI

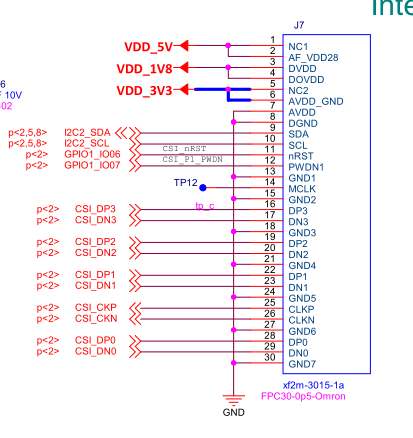

丝印：J7
引脚及信号定义如下:

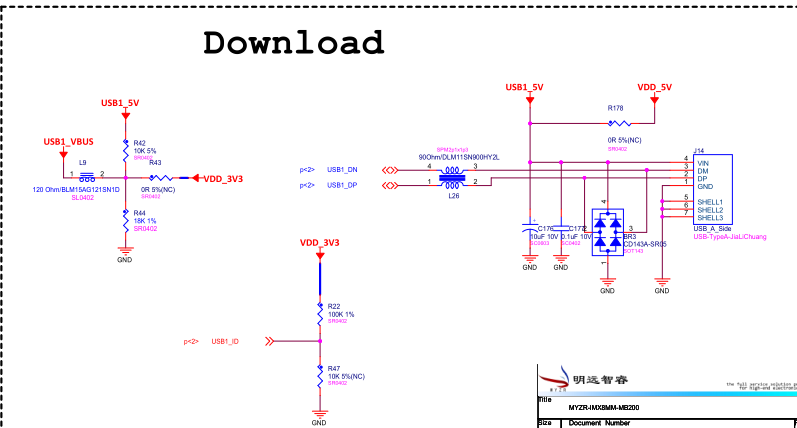

Bootloader接口
丝印：J14
使用的引脚 |
功能 |
|---|---|
USB1_DN |
USB差分数据 |
USB1_DP |
USB差分数据 |
调试串口

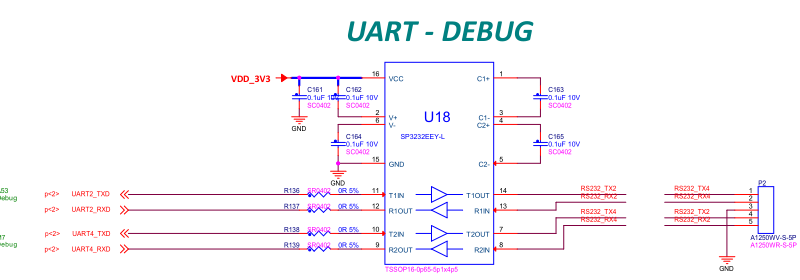

丝印：P2

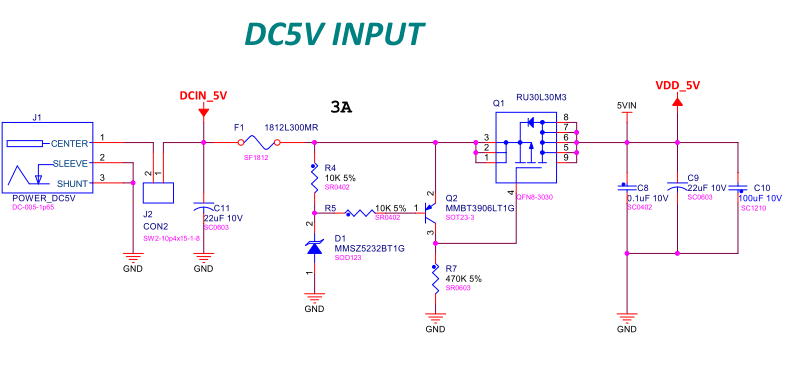

主电源开关
丝印：J1
UART - RS232和UART - RS485
丝印：J12
JTAG
丝印：J13
RESET
丝印：SW2

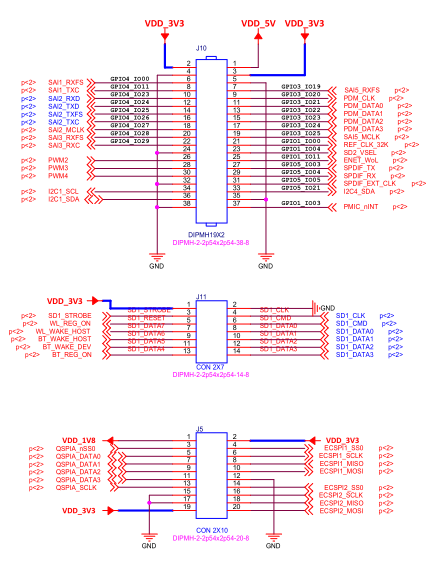

扩展IO接口
丝印：J10
引脚 |
信号 |
引脚 |
信号 |
J10:1 |
VDD_5V |
J10:2 |
VDD_5V |
J10:3 |
VDD_3V3 |
J10:4 |
GND |
J10:5 |
GND |
J10:6 |
SAI1_RXFS |
J10:7 |
SAI5_RXFS |
J10:8 |
SAI1_TXC |
J10:9 |
PDM_CLK |
J10:10 |
SAI2_RXD |
J10:11 |
PDM_DATA0 |
J10:12 |
SAI2_TXD |
J10:13 |
PDM_DATA1 |
J10:14 |
SAI2_TXFS |
J10:15 |
PDM_DATA2 |
J10:16 |
SAI2_TXC |
J10:17 |
PDM_DATA3 |
J10:18 |
SAI2_MCLK |
J10:19 |
SAI5_MCLK |
J10:20 |
SAI3_RXFS |
J10:21 |
REF_CLK_32K |
J10:22 |
SAI3_RXC |
J10:23 |
SD2_VSEL |
J10:24 |
GND |
J10:25 |
ENET_WoL |
J10:26 |
PWM2 |
J10:27 |
SPDIF_TX |
J10:28 |
PWM3 |
J10:29 |
SPDIF_RX |
J10:30 |
PWM4 |
J10:31 |
SPDIF_EXT_CLK |
J10:32 |
GND |
J10:33 |
I2C4_SDA |
J10:34 |
I2C1_SCL |
J10:35 |
GND |
J10:36 |
I2C1_SDA |
J10:37 |
PMIC_nINT |
J10:38 |
GND |
引脚 |
信号 |
引脚 |
信号 |
J11:1 |
VDD_3V3 |
J11:2 |
GND |
J11:3 |
SD1_STROBE |
J11:4 |
SD1_CLK |
J11:5 |
WL_REG_ON |
J11:6 |
SD1_CMD |
J11:7 |
WL_WAKE_HOST |
J11:8 |
SD1_DATA0 |
J11:9 |
BT_WAKE_HOST |
J11:10 |
SD1_DATA1 |
J11:11 |
BT_WAKE_DEV |
J11:12 |
SD1_DATA2 |
J11:13 |
BT_REG_ON |
J11:14 |
SD1_DATA3 |
引脚 |
信号 |
引脚 |
信号 |
J5:1 |
VDD_1V8 |
J5:2 |
VDD_3V3 |
J5:3 |
QSPIA_nSS0 |
J5:4 |
ECSPI1_SS0 |
J5:5 |
QSPIA_DATA0 |
J5:6 |
ECSPI1_SCLK |
J5:7 |
QSPIA_DATA1 |
J5:8 |
ECSPI1_MISO |
J5:9 |
QSPIA_DATA2 |
J5:10 |
ECSPI1_MOSI |
J5:11 |
QSPIA_DATA3 |
J5:12 |
GND |
J5:13 |
QSPIA_SCLK |
J5:14 |
ECSPI2_SS0 |
J5:15 |
GND |
J5:16 |
ECSPI2_SCLK |
J5:17 |
GND |
J5:18 |
ECSPI2_MISO |
J5:19 |
VDD_3V3 |
J5:20 |
ECSPI2_MOSI |
--------------------------------------------------------------------------------
