底板硬件手册
接口概览

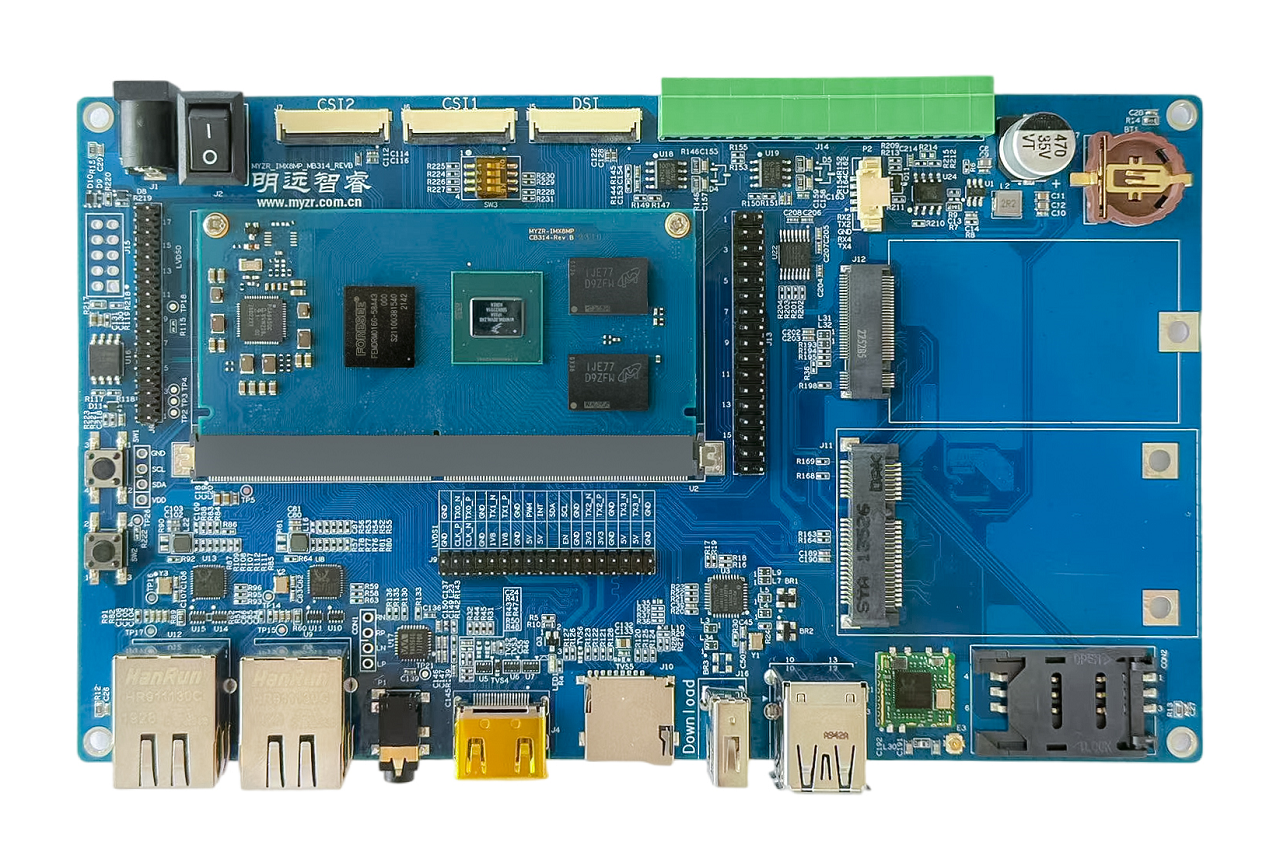

正面图

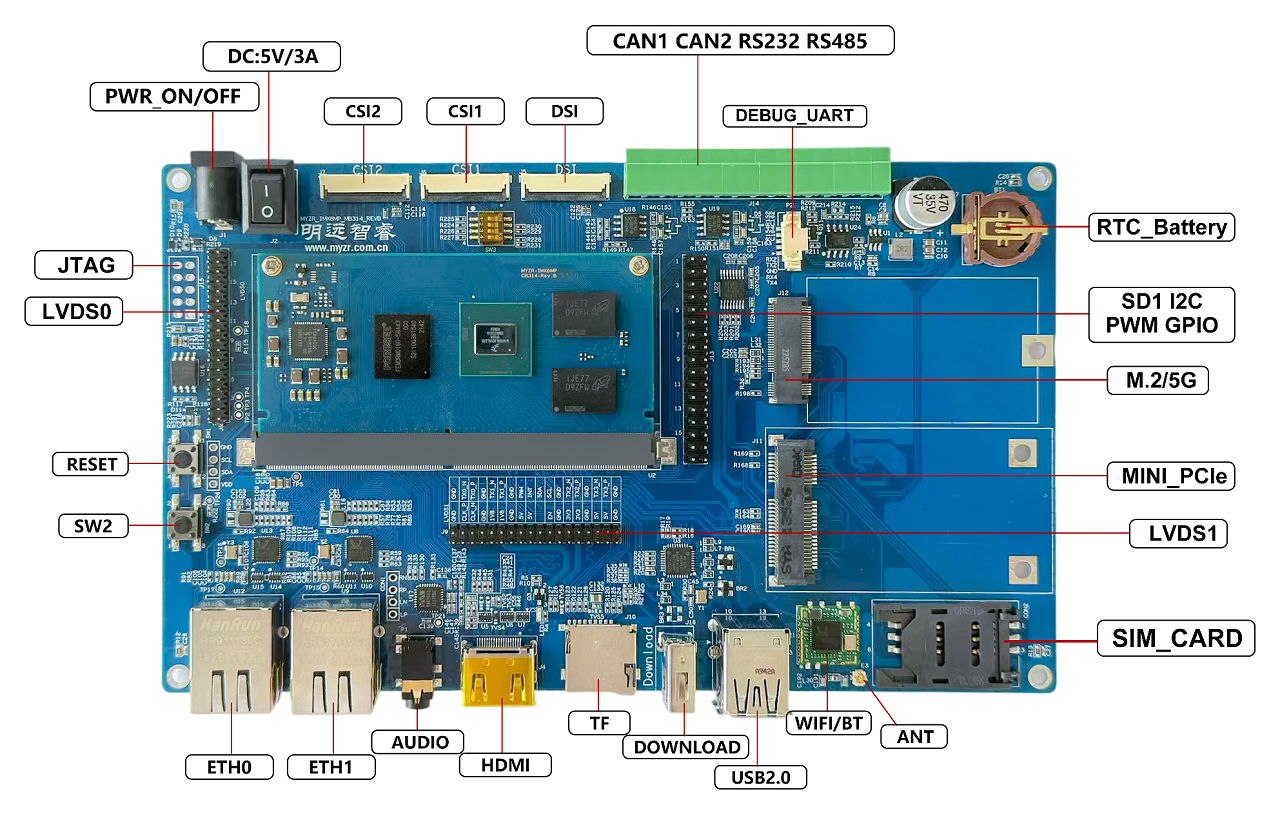

正面标识图

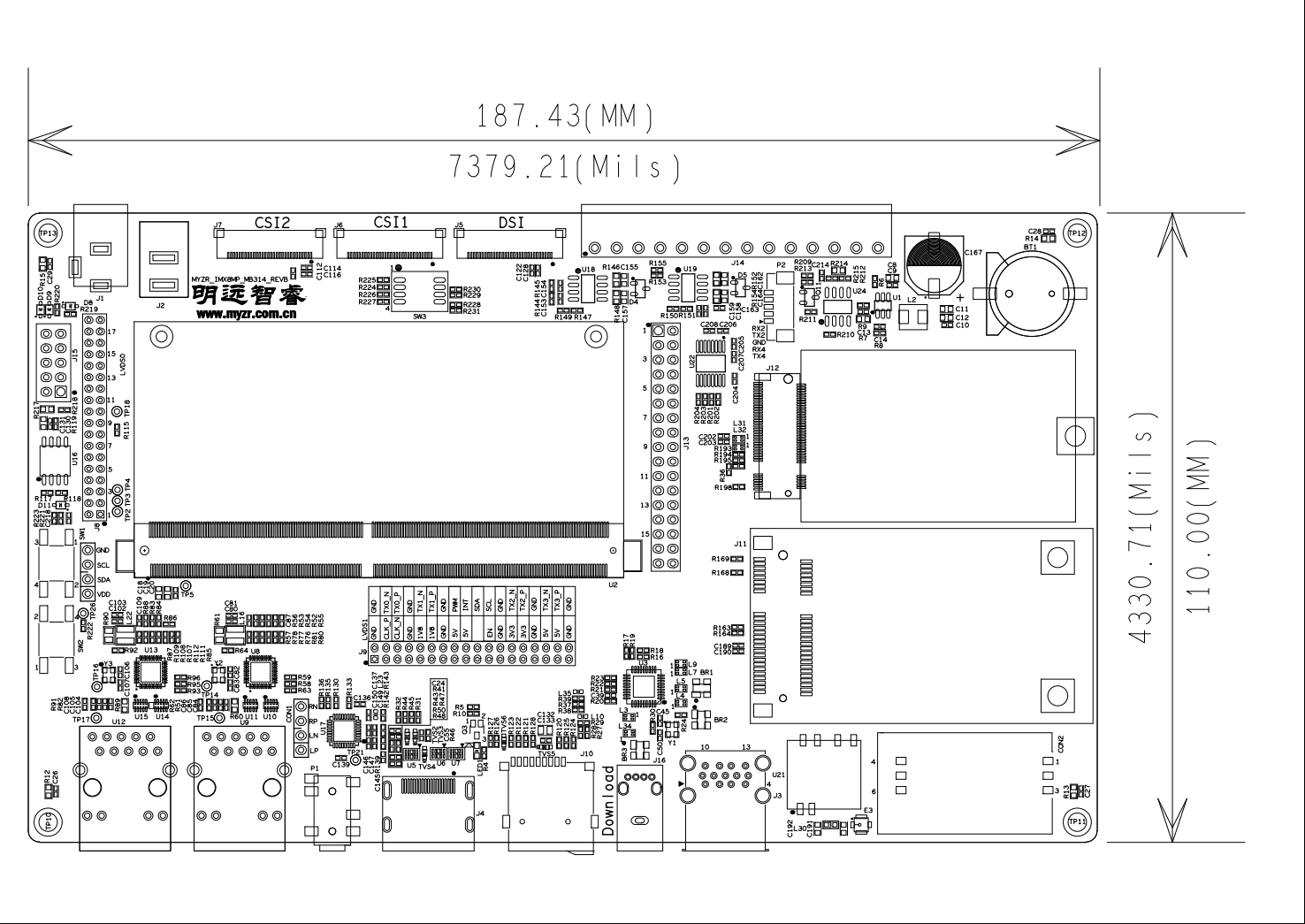

尺寸
187.43mm*110
接口功能

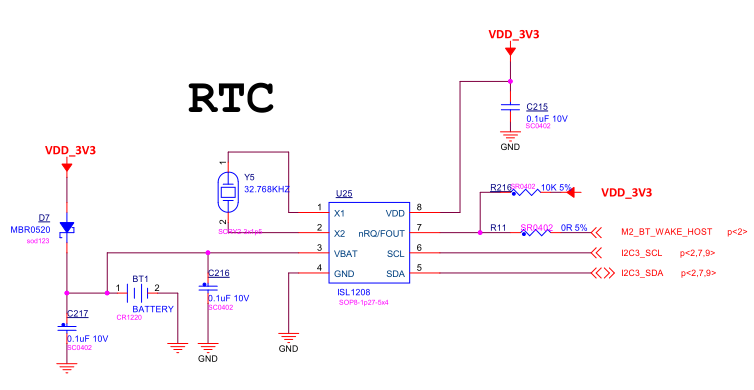

RTC
丝印:U25 接口属性：I2C通信的实时时钟

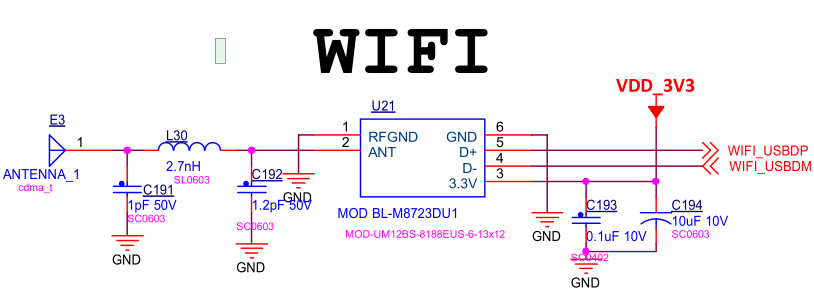

WIFI
丝印:U21 模块型号：UM12BS

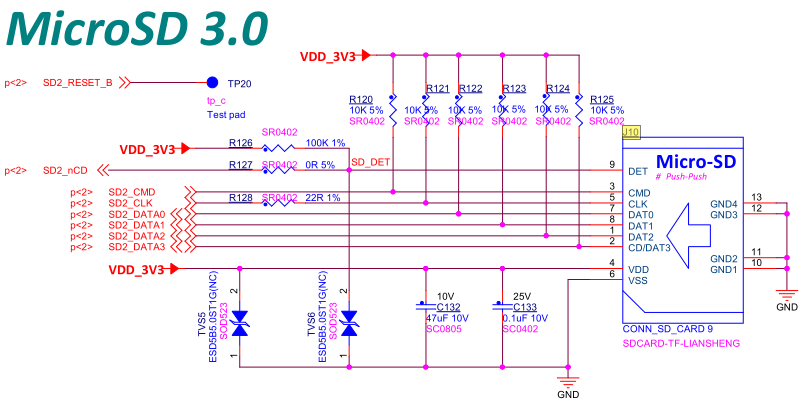

SD
丝印:J10 接口属性：标准SD卡座

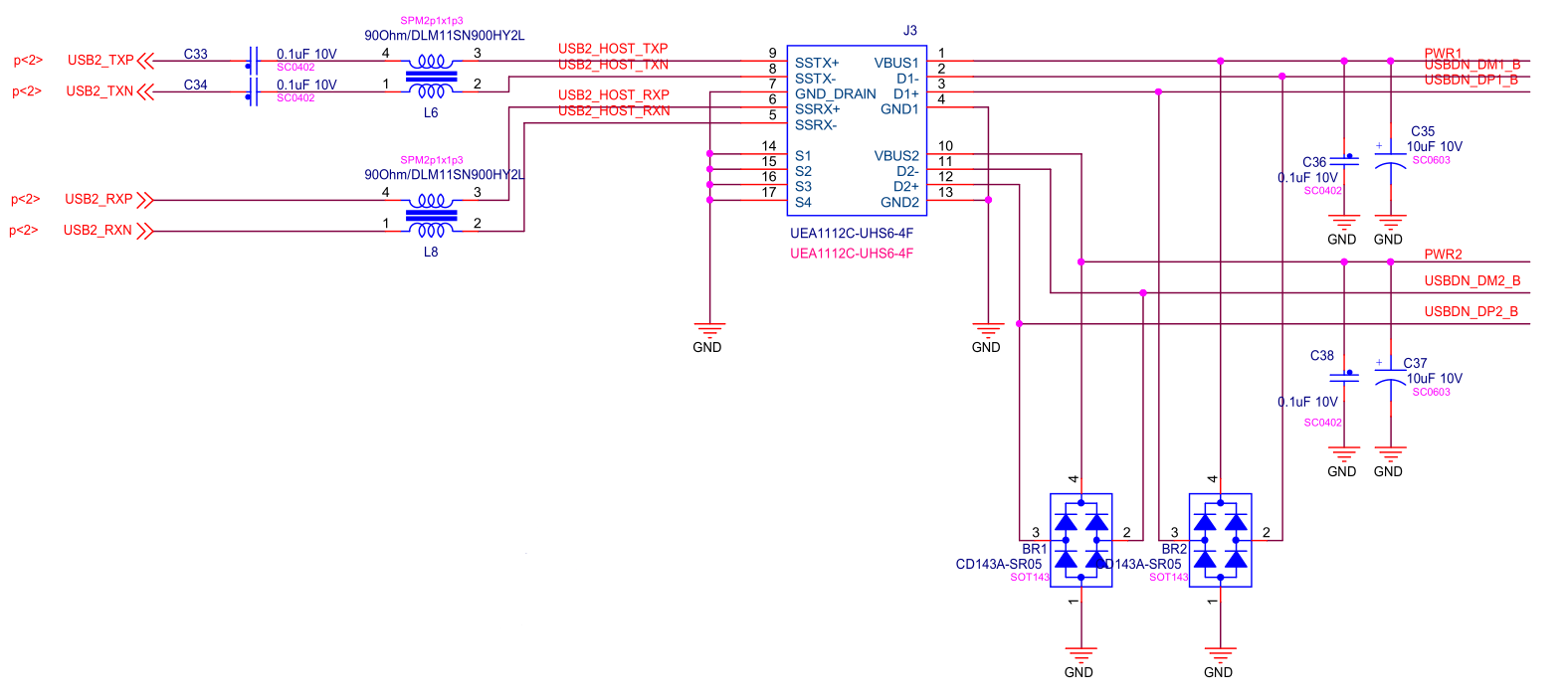

USB
丝印:J3

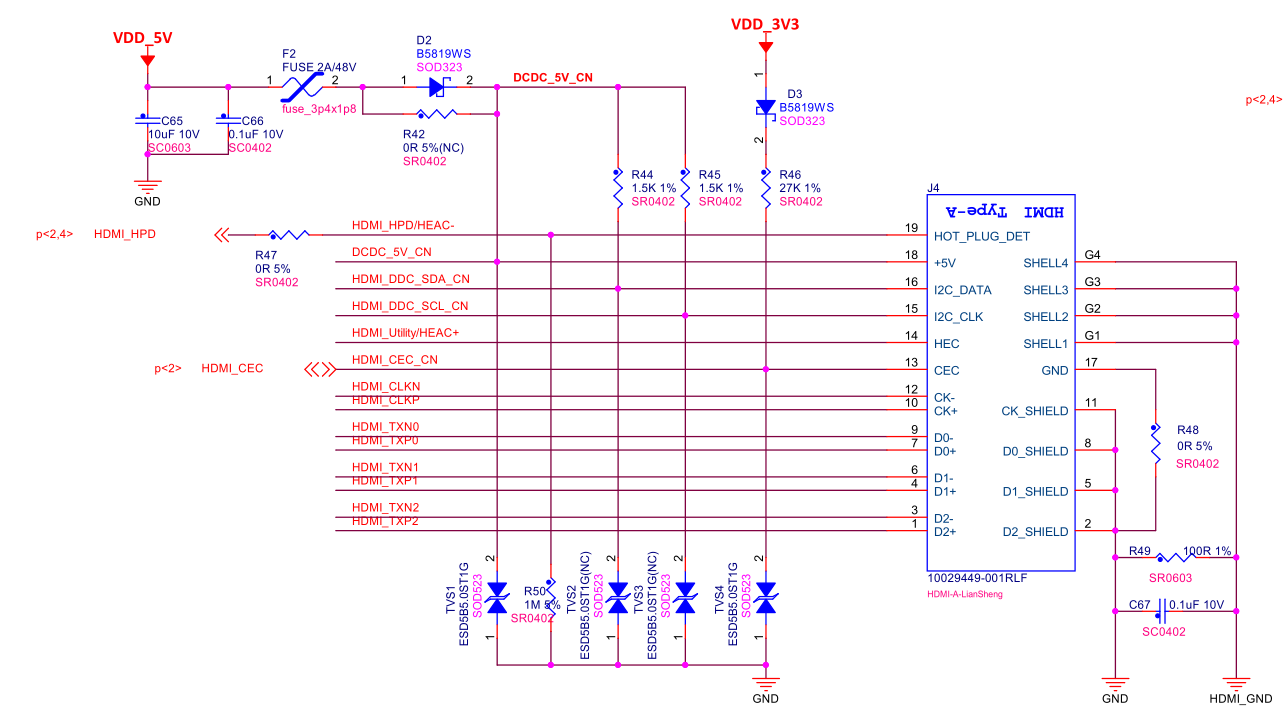

HDML
丝印：J4

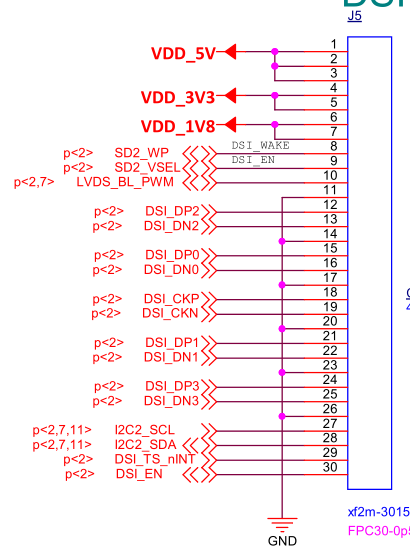

DSI
丝印：J5
引脚及信号定义如下:

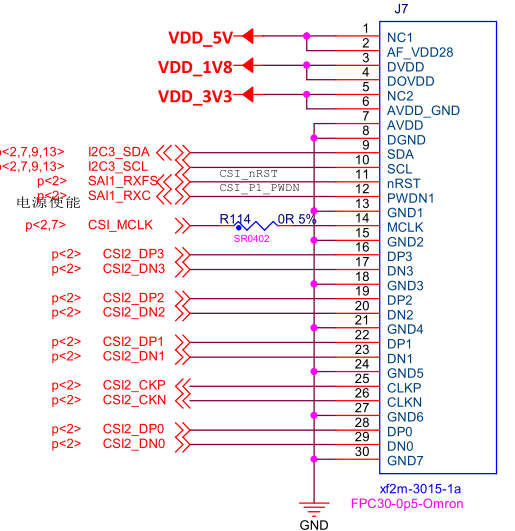

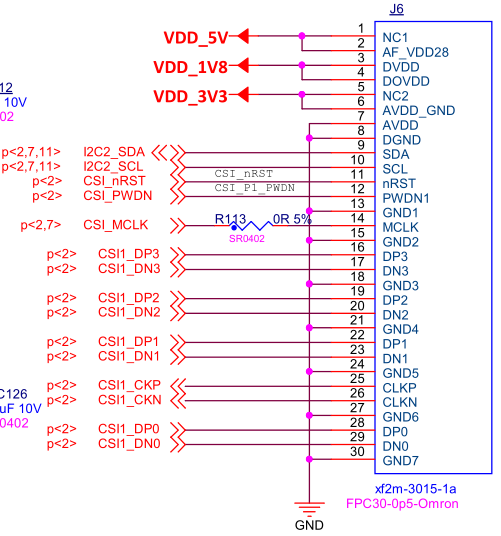

CSI
丝印：J6和J7
引脚及信号定义如下:

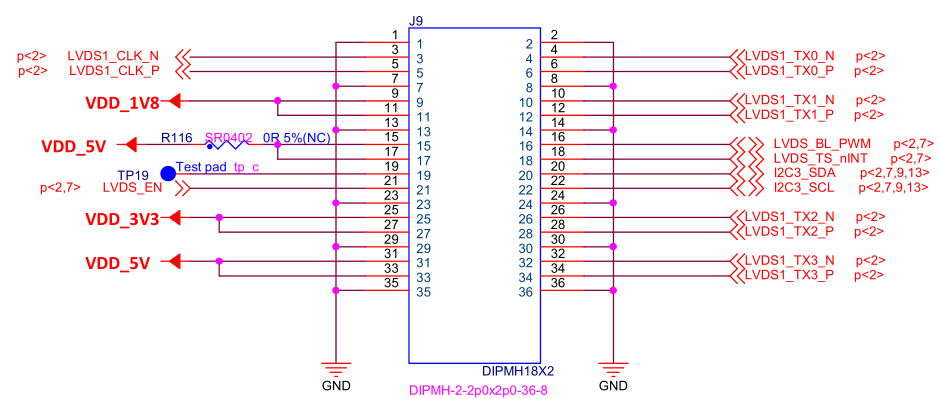

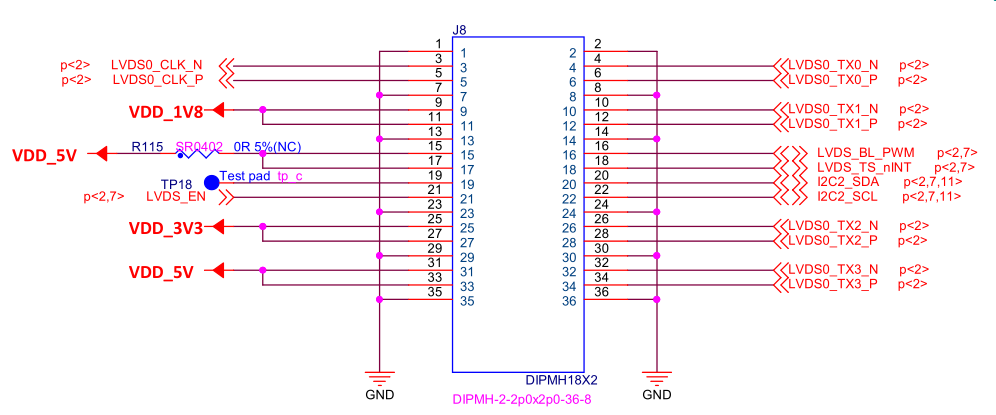

LVDS
丝印：J8和J9
引脚及信号定义如下:

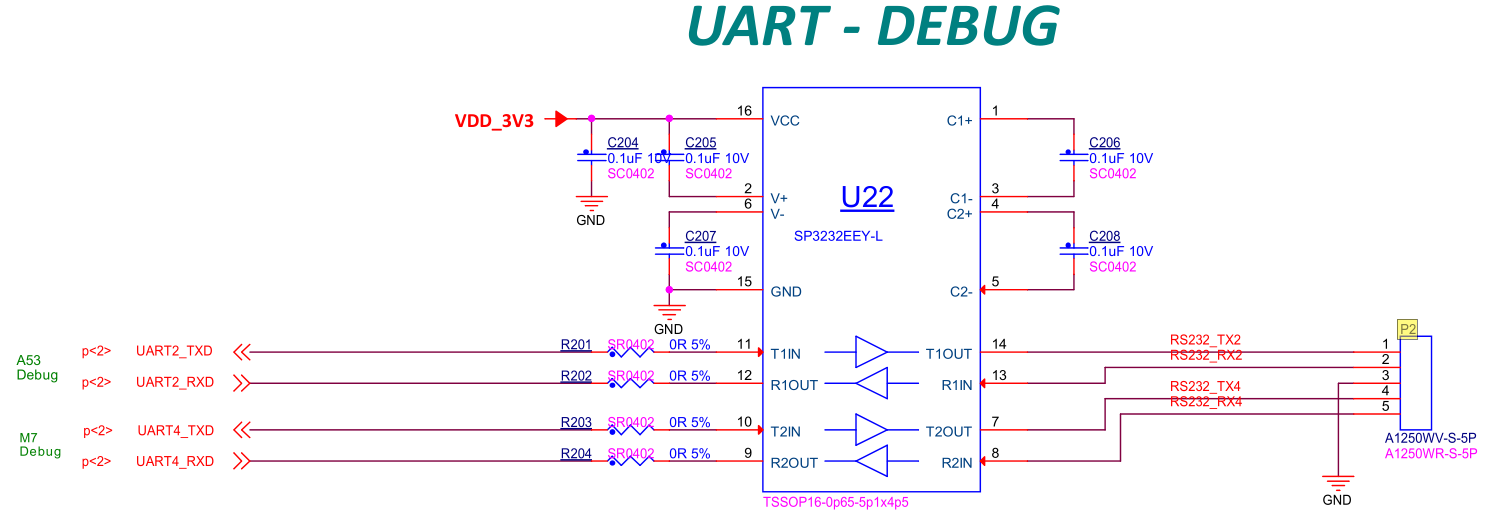

调试串口
丝印：P2

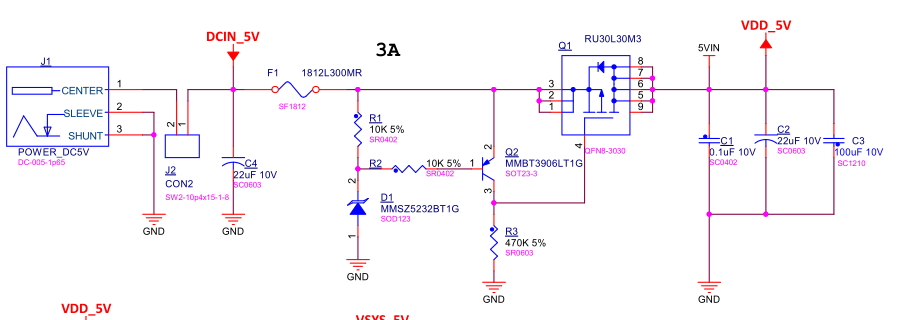

主电源开关
丝印：J1

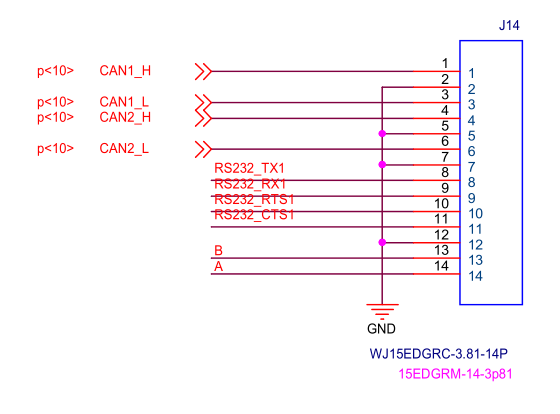

UART - RS232和UART - RS485
丝印：J14

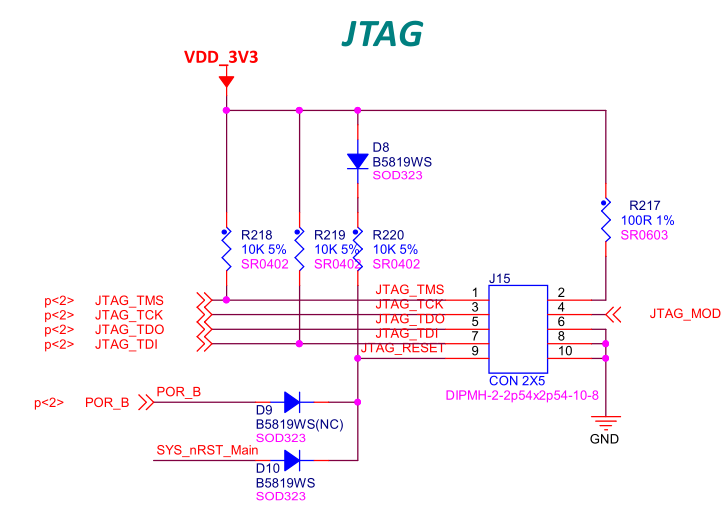

JTAG
丝印：J15

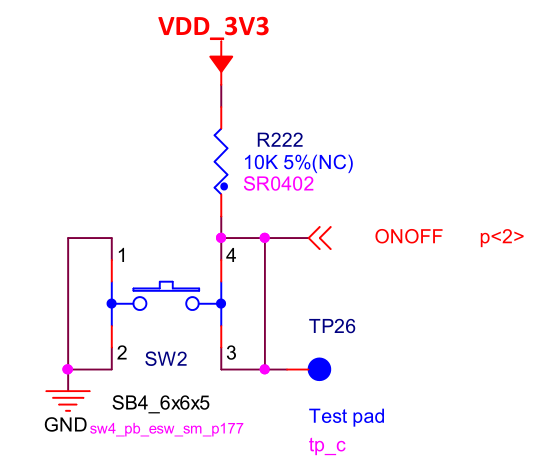

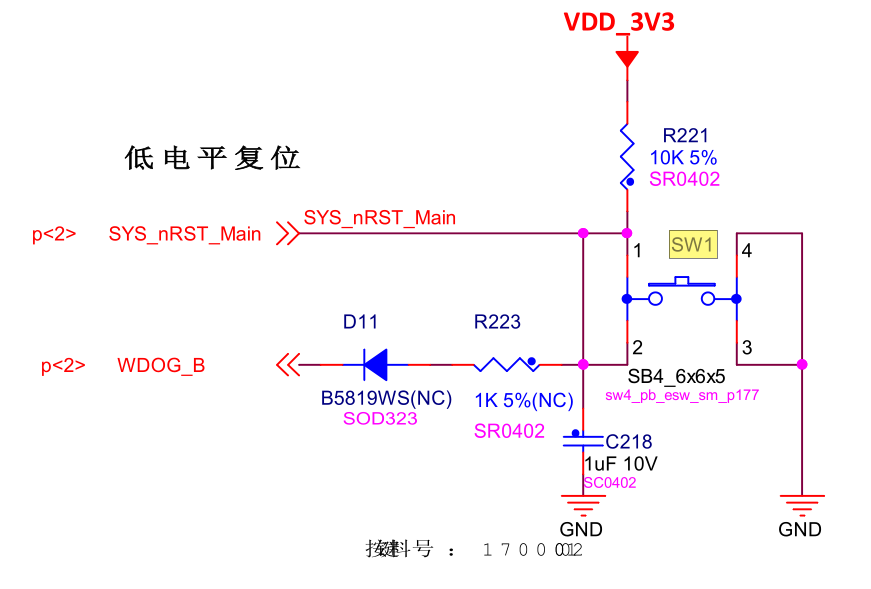

RESET
丝印：SW1和SW2

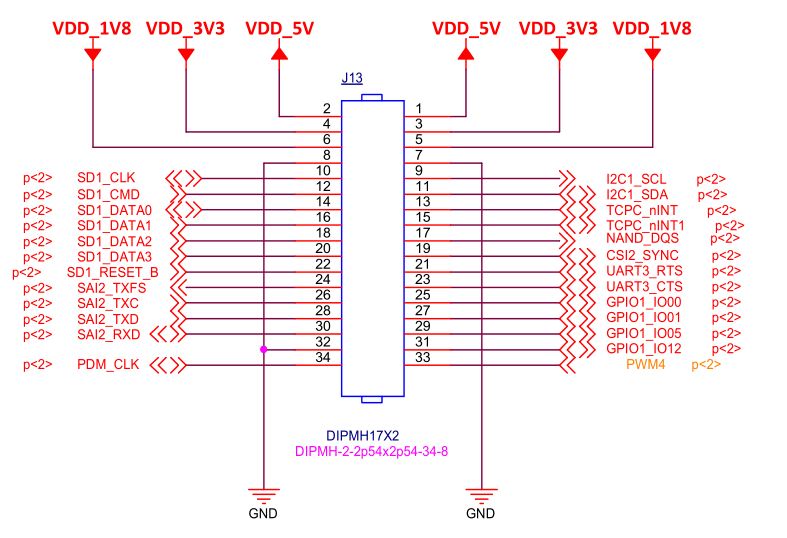

扩展IO接口
丝印：J13
引脚 |
信号 |
引脚 |
信号 |
|---|---|---|---|
J13:1 |
VDD_5V |
J13:2 |
VDD_5V |
J13:3 |
VDD_3V3 |
J13:4 |
VDD_3V3 |
J13:5 |
VDD_1V8 |
J13:6 |
VDD_1V8 |
J13:7 |
GND |
J13:8 |
GND |
J13:9 |
I2C1_SCL |
J13:10 |
SD1_CLK |
J13:11 |
I2C1_SDA |
J13:12 |
SD1_CMD |
J13:13 |
TCPC_nINT |
J13:14 |
SD1_DATA0 |
J13:15 |
TCPC_nINT1 |
J13:16 |
SD1_DATA1 |
J13:17 |
NAND_DQS |
J13:18 |
SD1_DATA2 |
J13:19 |
CSI2_SYNC |
J13:20 |
SD1_DATA3 |
J13:21 |
UART3_RTS |
J13:22 |
SD1_RESET_B |
J13:23 |
UART3_CTS |
J13:24 |
SAI2_TXFS |
J13:25 |
GPIO1_IO00 |
J13:26 |
SAI2_TXC |
J13:27 |
GPIO1_IO01 |
J13:28 |
SAI2_TXD |
J13:29 |
GPIO1_IO05 |
J13:30 |
SAI2_RXD |
J13:31 |
GPIO1_IO12 |
J13:32 |
GND |
J13:33 |
PWM4 |
J13:34 |
PDM_CLK |
--------------------------------------------------------------------------------
* 珠海明远智睿科技有限公司
* ZhuHai MYZR Technology CO.,LTD.
* Latest Update: 2023/4/26
* Supporter: Zhong JiaYi
--------------------------------------------------------------------------------
