MYZR-I.MX8Mmini 硬件介绍
接口概览

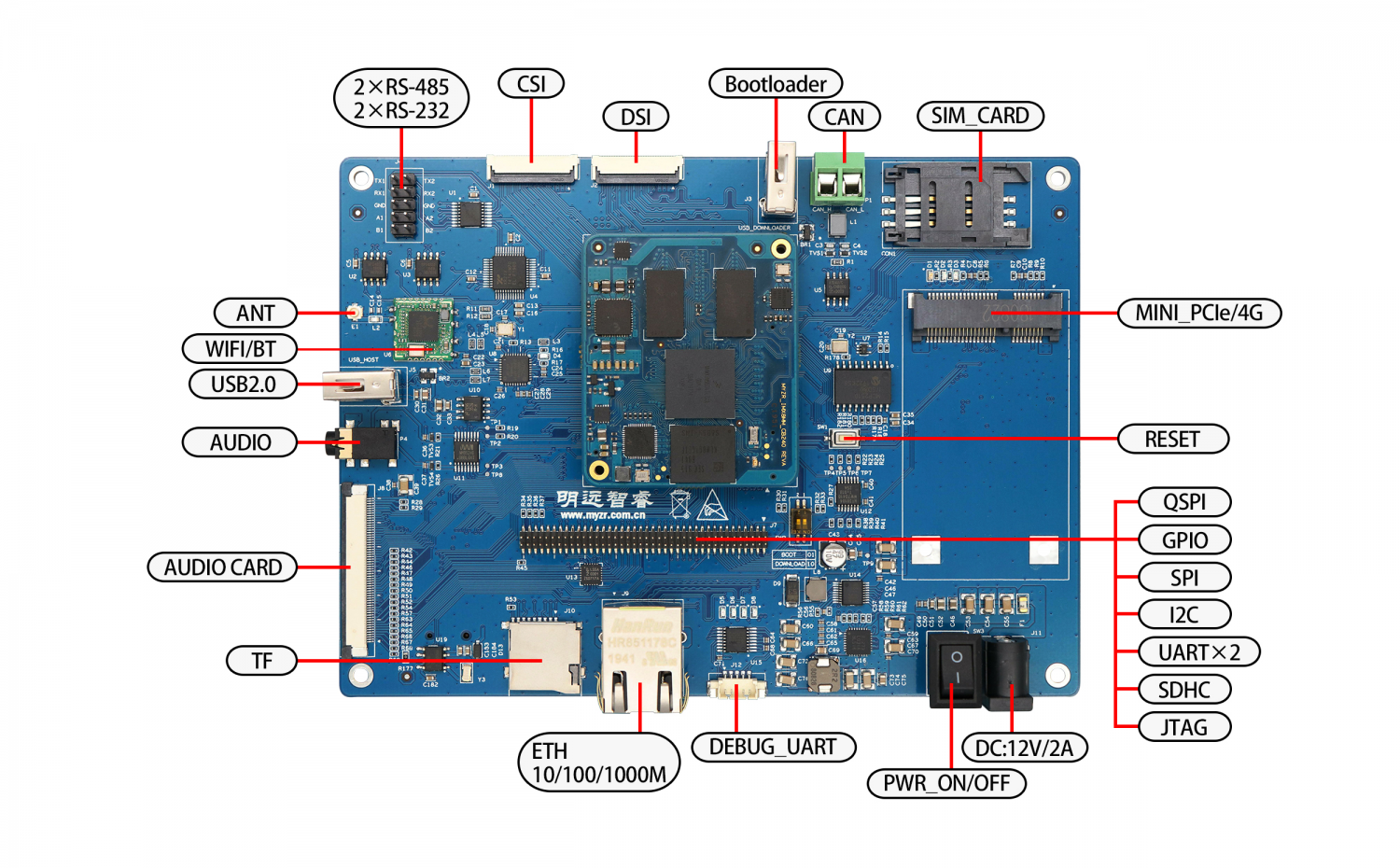

正面图
背面图

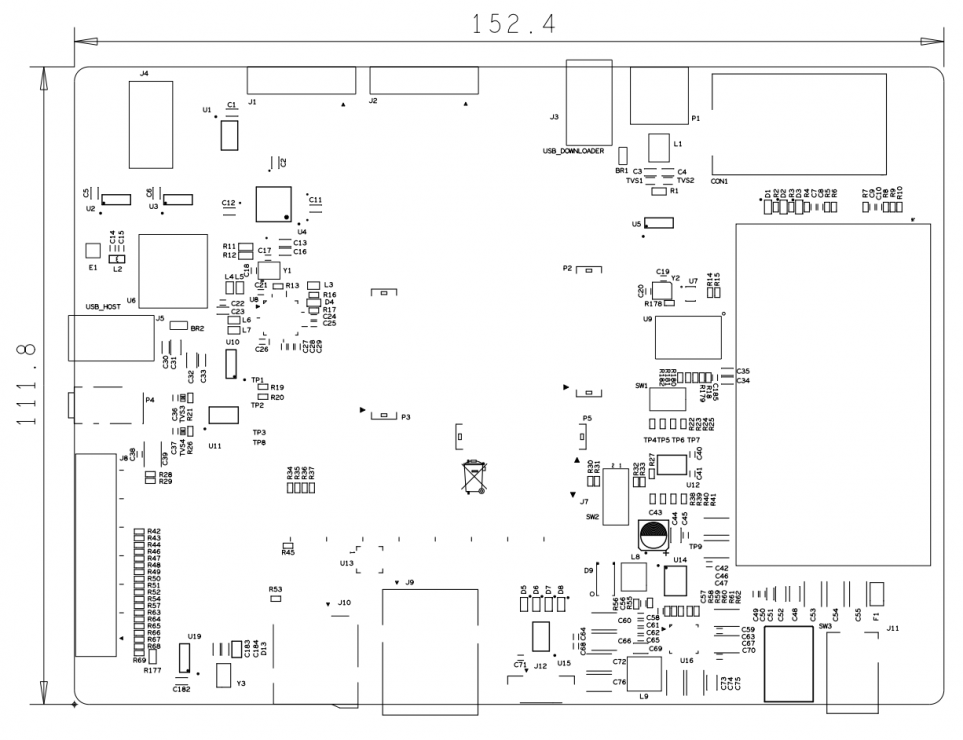

尺寸图
接口功能

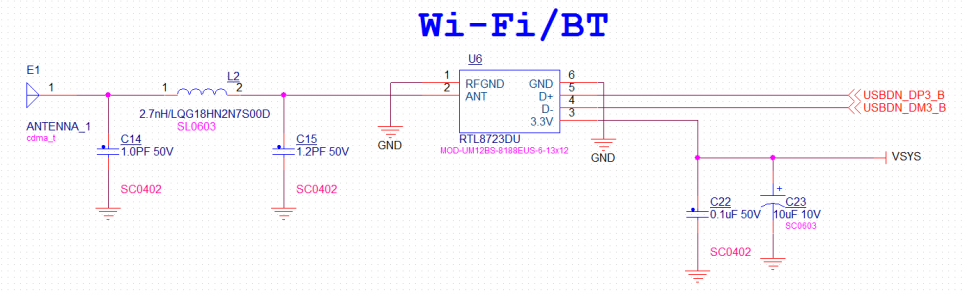

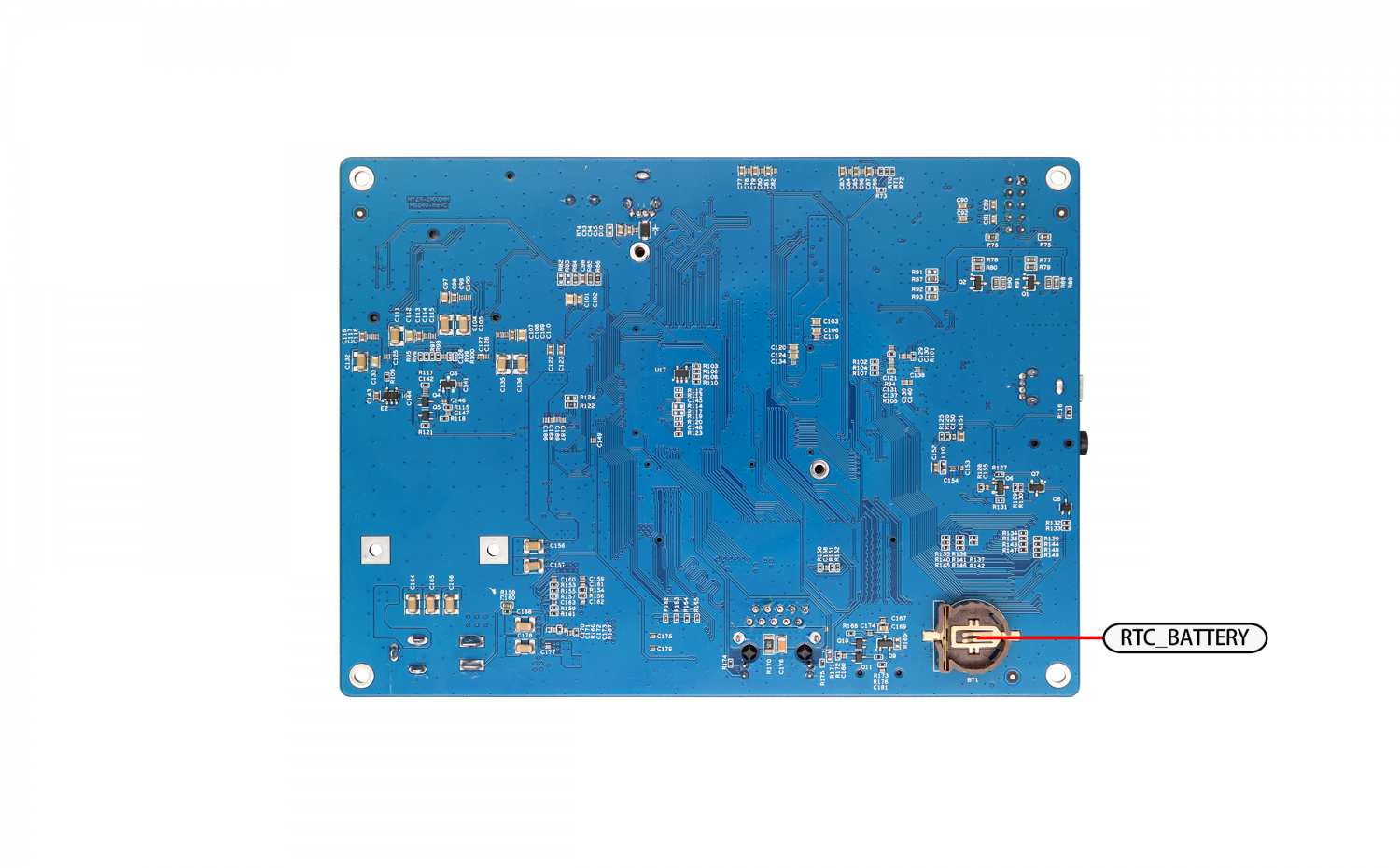

WIFI/BT天线

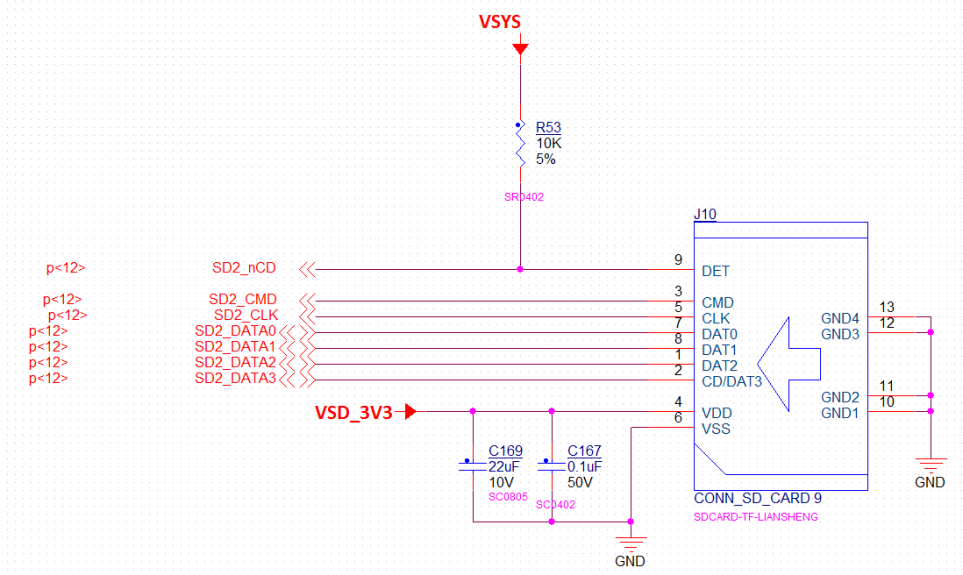

TF卡
调试串口
使用的引脚 |
功能 |
|---|---|
UART4_TXD |
MCU调试串口数据输出 |
UART2_TXD |
CPU调试串口数据输出 |
UART4_RXD |
MCU调试串口数据接收 |
UART2_RXD |
CPU调试串口数据接收 |

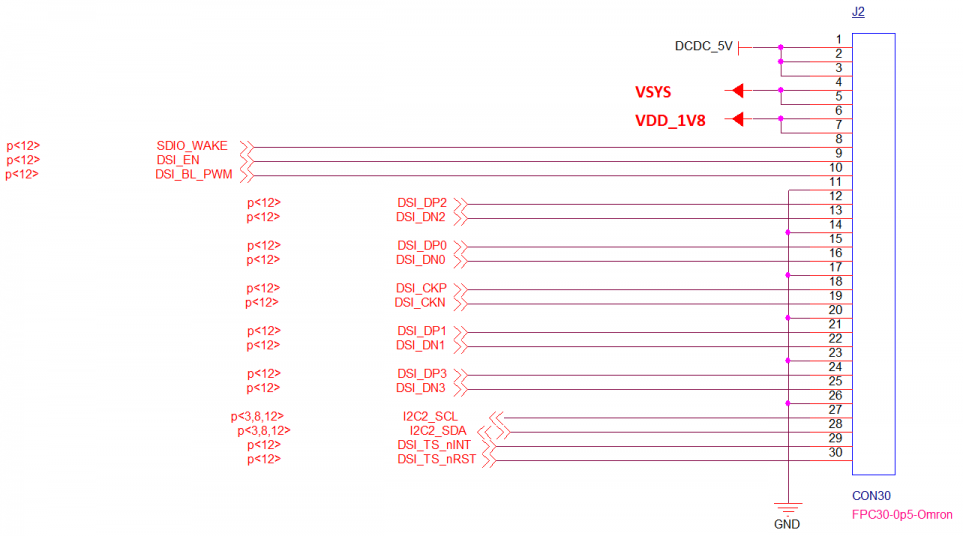

MIPI_DSI接口
引脚 |
信号 |
描述 |
引脚 |
信号 |
描述 |
J2-1 |
DCDC_5V |
5V输出 |
J2-16 |
DSI_DN0 |
DSI差分数据0 |
J2-2 |
J2-17 |
GND |
数字地 |
||
J2-3 |
J2-18 |
DSI_CKP |
DSI差分时钟 |
||
J2-4 |
VDD_3V3 |
3.3V输出 |
J2-19 |
DSI_CKN |
DSI差分时钟 |
J2-5 |
J2-20 |
GND |
数字地 |
||
J2-6 |
VDD_1V8 |
1.8V输出 |
J2-21 |
DSI_DP1 |
DSI差分数据1 |
J2-7 |
J2-22 |
DSI_DN1 |
DSI差分数据1 |
||
J2-8 |
SDIO_WAKE |
GPIO控制 |
J2-23 |
GND |
数字地 |
J2-9 |
DSI_EN |
GPIO控制 |
J2-24 |
DSI_DP3 |
DSI差分数据3 |
J2-10 |
DSI_BL_PWM |
GPIO控制 |
J2-25 |
DSI_DN3 |
DSI差分数据3 |
J2-11 |
GND |
数字地 |
J2-26 |
GND |
数字地 |
J2-12 |
DSI_DP2 |
DSI差分数据2 |
J2-27 |
I2C3_SCL |
触摸I2C信号 |
J2-13 |
DSI_DN2 |
DSI差分数据2 |
J2-28 |
I2C3_SDA |
触摸I2C信号 |
J2-14 |
GND |
数字地 |
J2-29 |
DSI_TS_nINT |
GPIO控制 |
J2-15 |
DSI_DP0 |
DSI差分数据0 |
J2-30 |
DSI_TS_nRST |
GPIO控制 |

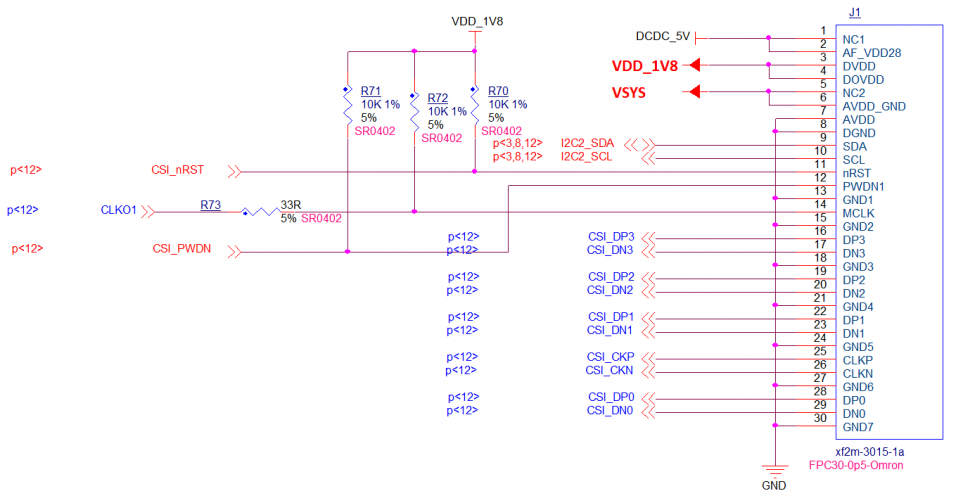

MIPI_CSI接口
引脚 |
信号 |
描述 |
引脚 |
信号 |
描述 |
J3-1 |
DCDC_5V |
5V输入 |
J3-16 |
CSI_P1_DP3 |
CSI差分数据3 |
J3-2 |
— |
— |
J3-17 |
CSI_P1_DN3 |
CSI差分数据3 |
J3-3 |
VDD_1V8 |
1.8V输入 |
J3-18 |
GND |
数字地 |
J3-4 |
— |
— |
J3-19 |
CSI_P1_DP2 |
CSI差分数据2 |
J3-5 |
VDD_3V3 |
3.3V输入 |
J3-20 |
CSI_P1_DN2 |
CSI差分数据2 |
J3-6 |
— |
— |
J3-21 |
GND |
数字地 |
J3-7 |
GND |
数字地 |
J3-22 |
CSI_P1_DP1 |
CSI差分数据1 |
J3-8 |
GND |
数字地 |
J3-23 |
CSI_P1_DN1 |
CSI差分数据1 |
J3-9 |
I2C1_SDA_1V8 |
I2C信号，1.8V |
J3-24 |
GND |
数字地 |
J3-10 |
I2C1_SCL_1V8 |
I2C信号，1.8V |
J3-25 |
CSI_P1_CKP |
CSI差分时钟 |
J3-11 |
CSI_nRST |
GPIO控制 |
J3-26 |
CSI_P1_CKN |
CSI差分时钟 |
J3-12 |
CSI_P1_PWDN |
GPIO控制 |
J3-27 |
GND |
数字地 |
J3-13 |
GND |
数字地 |
J3-28 |
CSI_P1_DP0 |
CSI差分数据0 |
J3-14 |
CSI1_CLK |
CSI时钟 |
J3-29 |
CSI_P1_DN0 |
CSI差分数据0 |
J3-15 |
GND |
数字地 |
J3-30 |
GND |
数字地 |

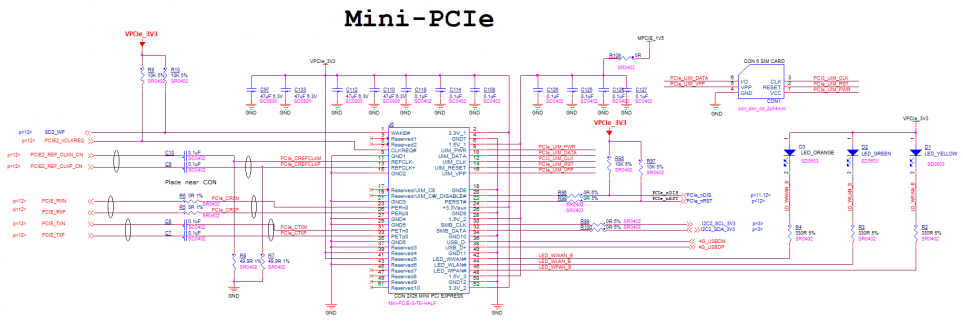

MINI_PCIe/4G&SIM卡
名称 |
丝印 |
接口属性 |
mini-PCIE/4G |
J6 |
miniPCIE标准接口，PCIe 2.0标准,支持4G模块 |
SIM卡座 |
CON1 |
4G SIM卡座 |
引脚 |
信号 |
描述 |
引脚 |
信号 |
描述 |
J6-1 |
SD2_WP |
GPIO控制 |
J6-2 |
3.3V_1 |
3.3V电源 |
J6-3 |
NC |
— |
J6-4 |
GND7 |
GND |
J6-5 |
NC |
— |
J6-6 |
1.5V_1 |
1.5V电源 |
J6-7 |
PCIE2_nCLKREQ |
PCIE时钟请求 |
J6-8 |
PCIe_UIM_PWR |
PCIe_UIM_PWR |
J6-9 |
GND1 |
GND |
J6-10 |
PCIe_UIM_DATA |
PCIe_UIM_DATA |
J6-11 |
PCIE2_REF_CLKN_CN |
PCIE参考时钟 |
J6-12 |
PCI3_UIM_CLK |
PCI3_UIM_CLK |
J6-13 |
PCIE2_REF_CLKP_CN |
PCIE参考时钟 |
J6-14 |
PCIe_UIM_RST |
PCIe_UIM_RST |
J6-15 |
GND2 |
GND |
J6-16 |
PCIe_UIM_VPP |
PCIe_UIM_VPP |
J6-17 |
NC |
— |
J6-18 |
GND8 |
GND |
J6-19 |
NC |
— |
J6-20 |
PCIe_nDIS |
PCIE禁止控制 |
J6-21 |
GND3 |
GND |
J6-22 |
PCIe_nRST |
PCIE总线复位 |
J6-23 |
PCIE_RXN |
PCIE数据接收 |
J6-24 |
+3.3Vaux |
3.3V电源 |
J6-25 |
PCIE_RXP |
PCIE数据接收 |
J6-26 |
GND9 |
GND |
J6-27 |
GND4 |
GND |
J6-28 |
1.5V_2 |
1.5V电源 |
J6-29 |
GND5 |
GND |
J6-30 |
I2C2_SCL_3V3 |
I2C信号 |
J6-31 |
PCIE_TXN |
PCIE数据输出 |
J6-32 |
I2C2_SDA_3V3 |
I2C信号 |
J6-33 |
PCIE_TXP |
PCIE数据输出 |
J6-34 |
GND10 |
GND |
J6-35 |
GND6 |
GND |
J6-36 |
4G_USBDM |
USB差分信号 |
J6-37 |
Reserved3 |
接GND |
J6-38 |
4G_USBDP |
USB差分信号 |
J6-39 |
Reserved4 |
接3.3V |
J6-40 |
GND11 |
GND |
J6-41 |
Reserved5 |
接3.3V |
J6-42 |
LED_WWAN_B |
LED指示灯 |
J6-43 |
Reserved6 |
接GND |
J6-44 |
LED_WLAN_B |
LED指示灯 |
J6-45 |
Reserved7 |
NC |
J6-46 |
LED_WPAN_B |
LED指示灯 |
J6-47 |
Reserved8 |
NC |
J6-48 |
1.5V_3 |
1.5V电源 |
J6-49 |
Reserved9 |
NC |
J6-50 |
GND12 |
GND |
J6-51 |
Reserved10 |
NC |
J6-52 |
3.3V_2 |
3.3V电源 |

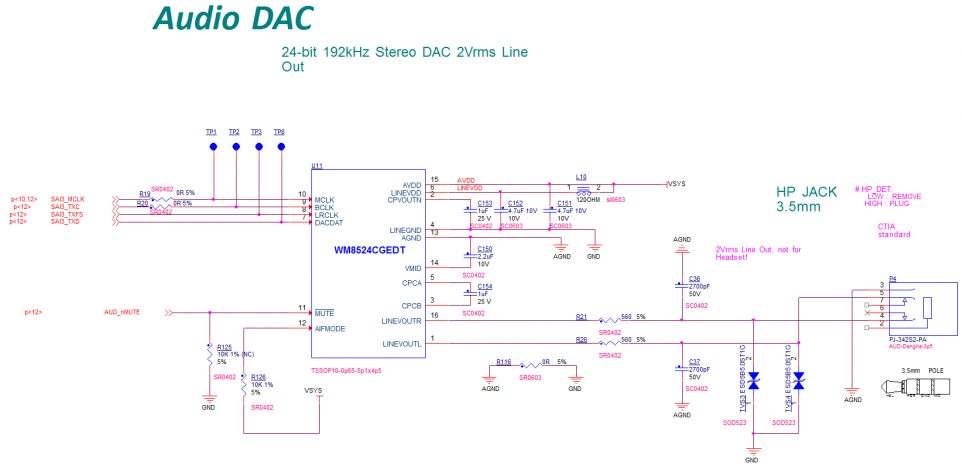

Audio接口
使用的引脚 |
功能 |
|---|---|
SAI3_MCLK |
主时钟 |
SAI3_TXC |
数字音频位时钟 |
SAI3_TXFS |
数字音频左/右时钟 |
SAI3_TXD |
数字音频数据输出 |
AUD_nMUTE |
静音使能 |

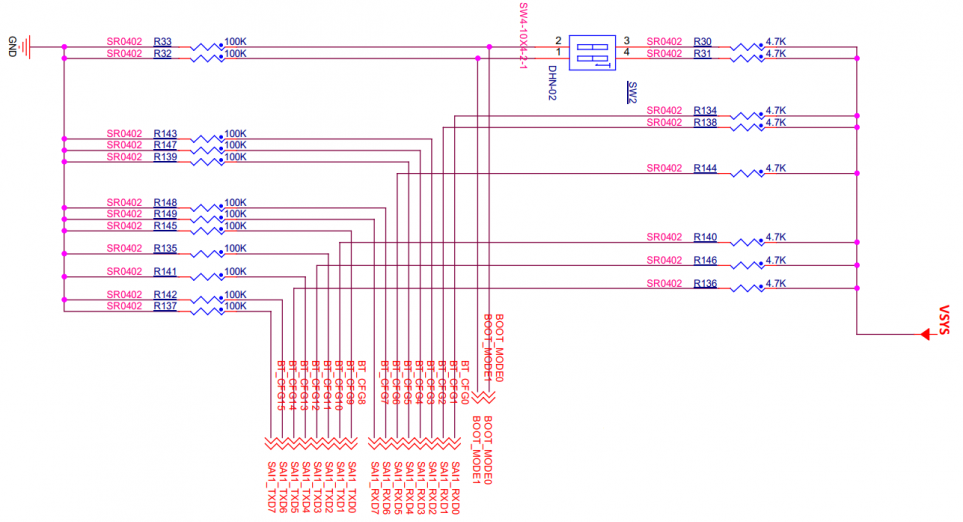

BOOT MODE开关
模式控制 |
1位 |
2位 |
|---|---|---|
烧写模式 |
0 |
1 |
启动模式 |
1 |
0 |
复位开关

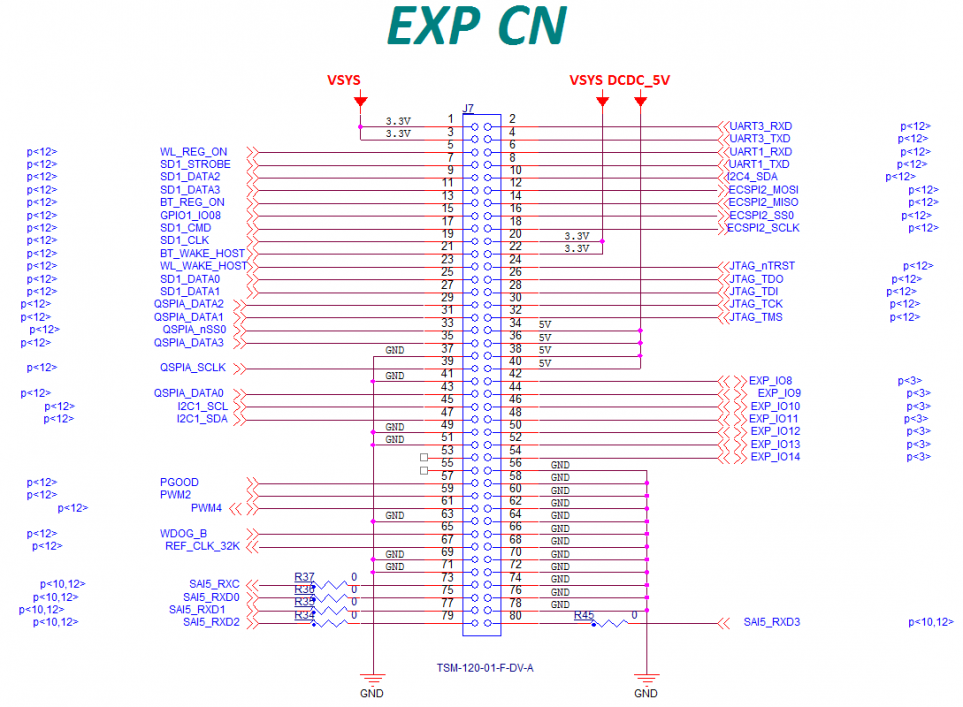

扩展IO接口
引脚 |
信号 |
引脚 |
信号 |
|---|---|---|---|
J7-1 |
VSYS |
J7-2 |
UART3_RXD |
J7-3 |
J7-4 |
UART3_TXD |
|
J7-5 |
WL_REG_ON |
J7-6 |
UART1_RXD |
J7-7 |
SD1_STROBE |
J7-8 |
UART1_TXD |
J7-9 |
SD1_DATA2 |
J7-10 |
I2C4_SDA |
J7-11 |
SD1_DATA3 |
J7-12 |
ECSPI2_MOSI |
J7-13 |
BT_REG_ON |
J7-14 |
ECSPI2_MISO |
J7-15 |
GPIO1_IO08 |
J7-16 |
ECSPI2_SS0 |
J7-17 |
SD1_CMD |
J7-18 |
ECSPI2_SCLK |
J7-19 |
SD1_CLK |
J7-20 |
3.3V |
J7-21 |
BT_WAKE_HOST |
J7-22 |
|
J7-23 |
WL_WAKE_HOST |
J7-24 |
JTAG_nTRST |
J7-25 |
SD1_DATA0 |
J7-26 |
JTAG_TDO |
J7-27 |
SD1_DATA1 |
J7-28 |
JTAG_TDI |
J7-29 |
QSPIA_DATA2 |
J7-30 |
JTAG_TCK |
J7-31 |
QSPIA_DATA1 |
J7-32 |
JTAG_TMS |
J7-33 |
QSPIA_nSS0 |
J7-34 |
5V |
J7-35 |
QSPIA_DATA3 |
J7-36 |
|
J7-37 |
GND |
J7-38 |
|
J7-39 |
QSPIA_SCLK |
J7-40 |
|
J7-41 |
GND |
J7-42 |
EXP_IO8 |
J7-43 |
QSPIA_DATA0 |
J7-44 |
EXP_IO9 |
J7-45 |
I2C1_SCL |
J7-46 |
EXP_IO10 |
J7-47 |
I2C1_SDA |
J7-48 |
EXP_IO11 |
J7-49 |
GND |
J7-50 |
EXP_IO12 |
J7-51 |
GND |
J7-52 |
EXP_IO13 |
J7-53 |
NC |
J7-54 |
EXP_IO14 |
J7-55 |
NC |
J12-56 |
GND |
J7-57 |
PGOOD |
J12-58 |
|
J7-59 |
PWM2 |
J12-60 |
|
J7-61 |
PWM4 |
J12-62 |
|
J7-63 |
GND |
J12-64 |
|
J7-65 |
WDOG_B |
J12-66 |
|
J7-67 |
REF_CLK_32K |
J12-68 |
|
J7-69 |
GND |
J12-70 |
|
J7-71 |
GND |
J12-72 |
|
J7-73 |
SAI5_RXC |
J12-74 |
|
J7-75 |
SAI5_RXD0 |
J12-76 |
|
J7-77 |
SAI5_RXD1 |
J12-78 |
|
J7-79 |
SAI5_RXD2 |
J12-80 |
SAI5_RXD3 |

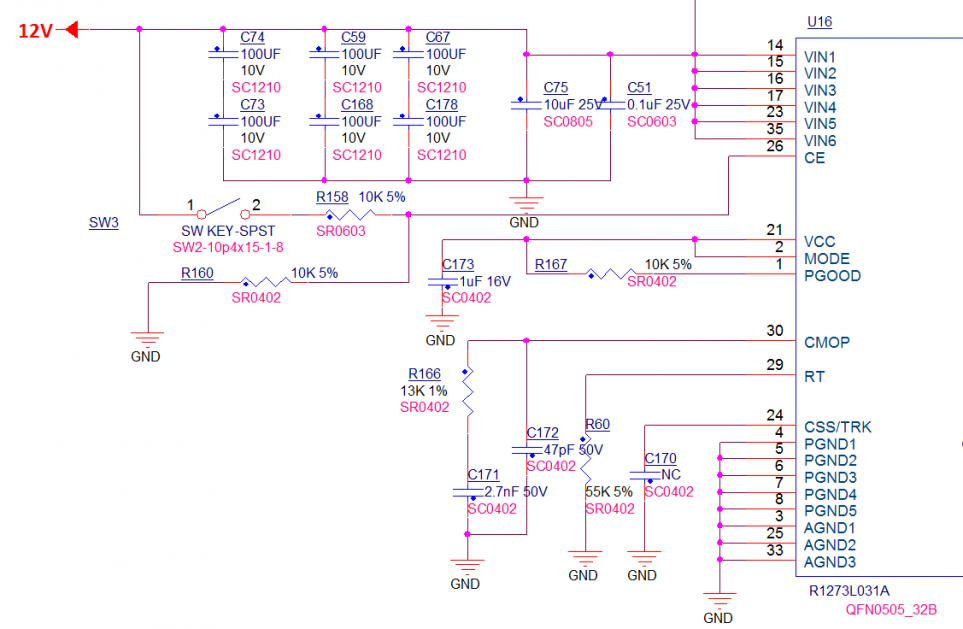

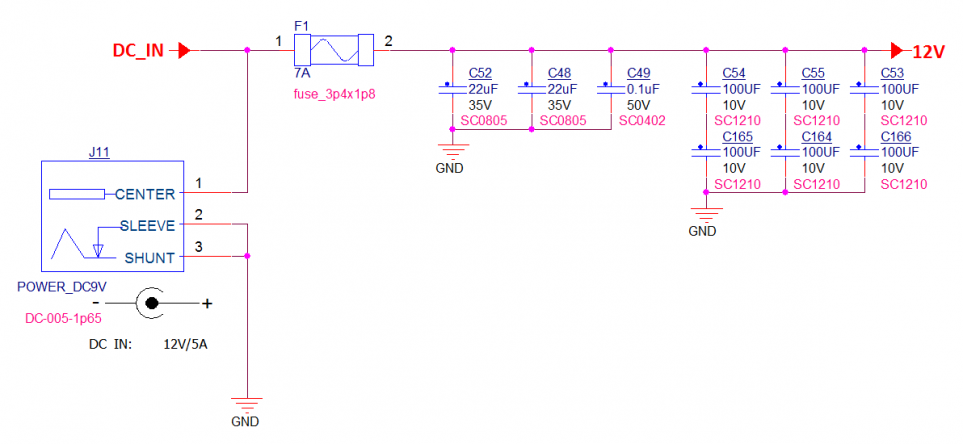

主电源开关

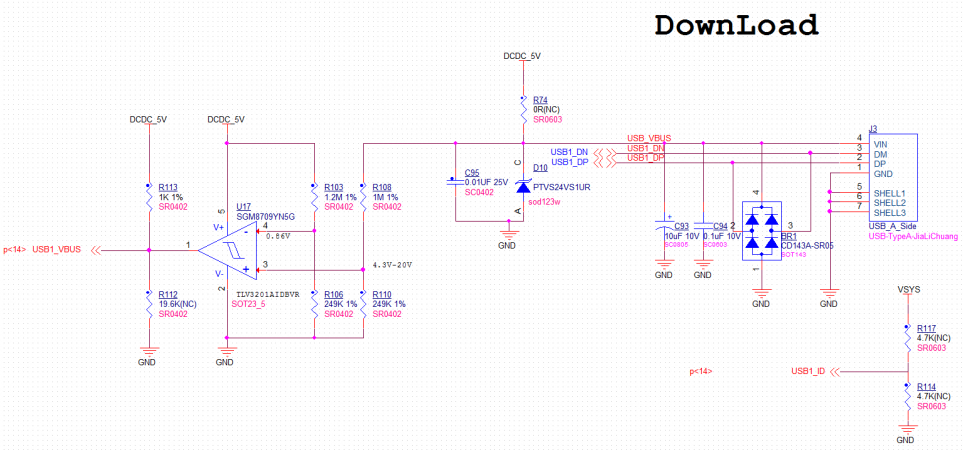

Bootloader接口
使用的引脚 |
功能 |
|---|---|
USB1_VBUS |
VBUS检测 |
USB1_DN |
USB差分数据 |
USB1_DP |
USB差分数据 |
USB1_ID |
NC |

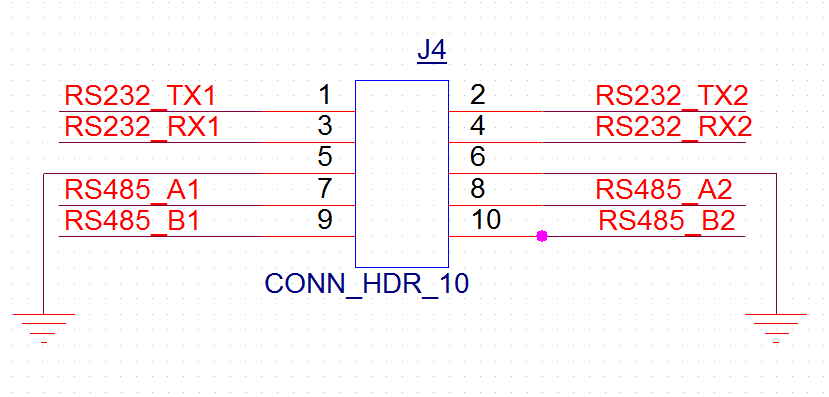

USB扩展串口RS-485&RS-232
引脚 |
信号 |
引脚 |
信号 |
|---|---|---|---|
RS232_TX1 |
RS-232信号输出 |
RS232_RX1 |
RS-232信号接收 |
RS232_TX2 |
RS-232信号输出 |
RS232_RX2 |
RS-233信号接收 |
RS482_A1 |
RS-485差分信号+ |
RS482_B1 |
RS-485差分信号- |
RS482_A2 |
RS-485差分信号+ |
RS482_B2 |
RS-485差分信号- |

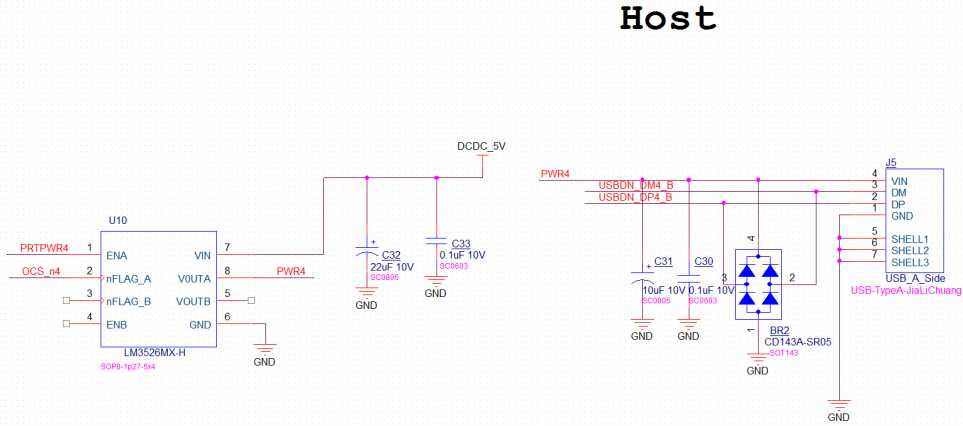

USB扩展USB HOST

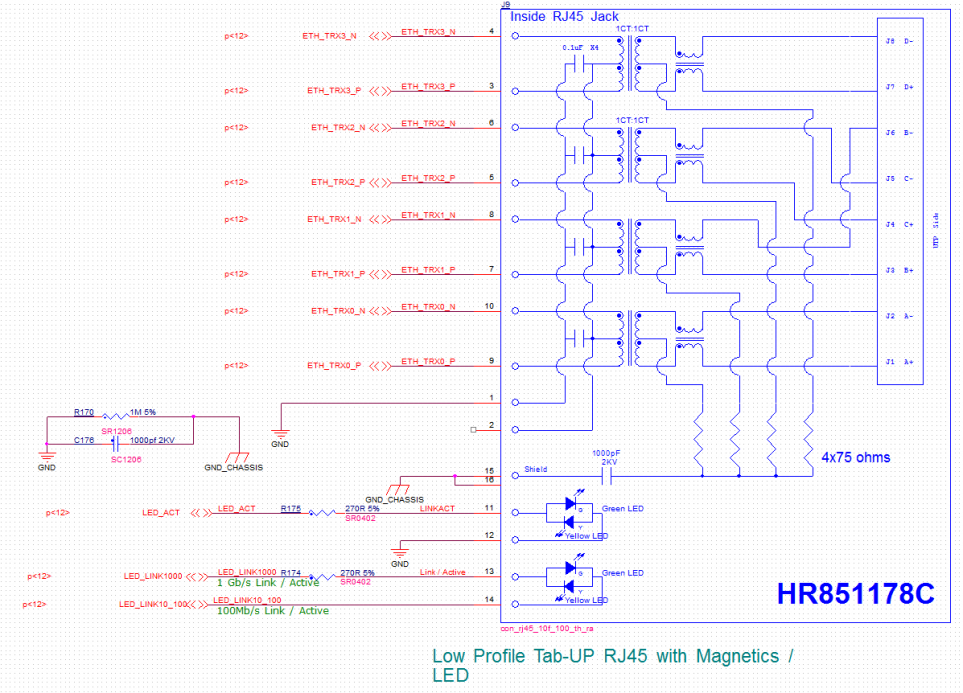

以太网接口
