产品介绍
核心板介绍
硬件资源
MYZR-RK3568核心板采用LGA盲埋沉金工艺设计,将RK3568处理器、电源管理、存储器等核心电路集成于单板,使其体积做到极致,方便用户进行各类小型化的产品开发。
核心板内部集成:
RK3568处理器
DDR内存
eMMC Flash
PMIC电源管理
时钟电路
启动配置电路
核心板规格
核心板规格 |
||
|---|---|---|
1 |
型号 |
MYZR-RK3568-LB320 |
2 |
尺寸 |
40mm × 40mm |
3 |
PCB |
12层2阶盲埋沉金工艺,LGA 320pin |
4 |
内存 |
LPDDR4X 2/4/8GB(max) |
5 |
存储 |
eMMC 8/16/32/64/128GB |
6 |
启动方式 |
SPI NOR / NAND、SD、eMMC、USB、UART |

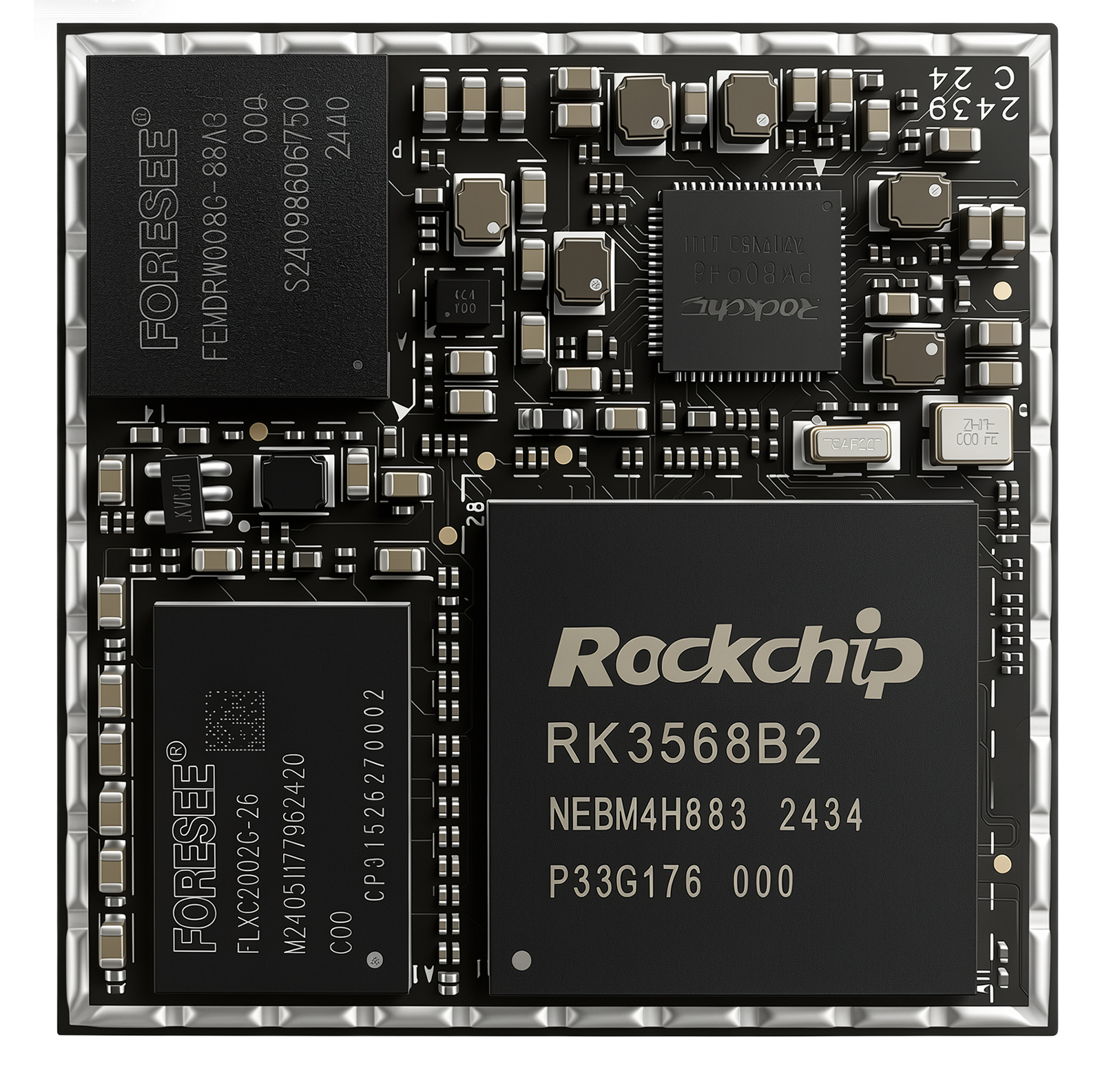

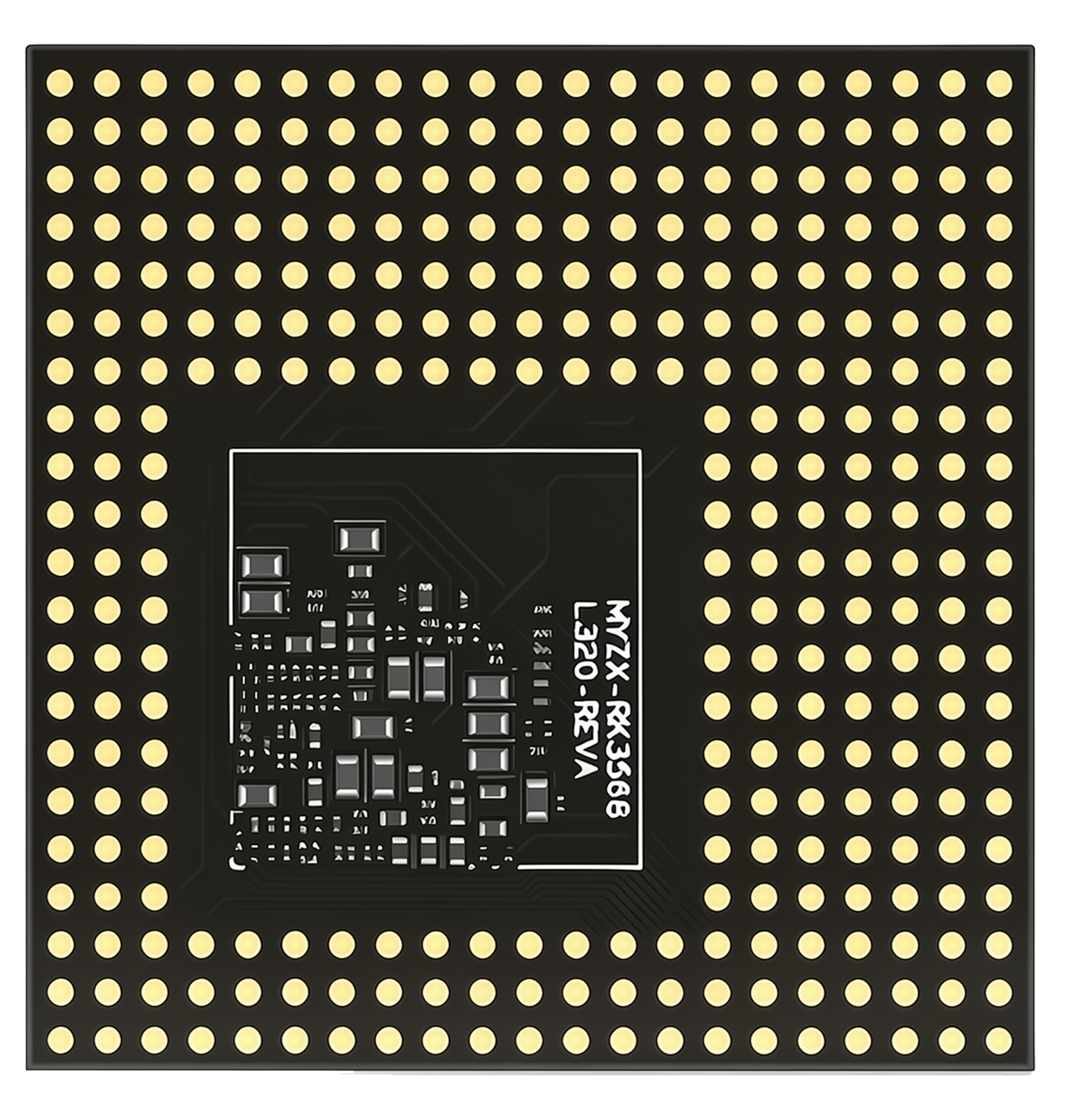

核心板正反图

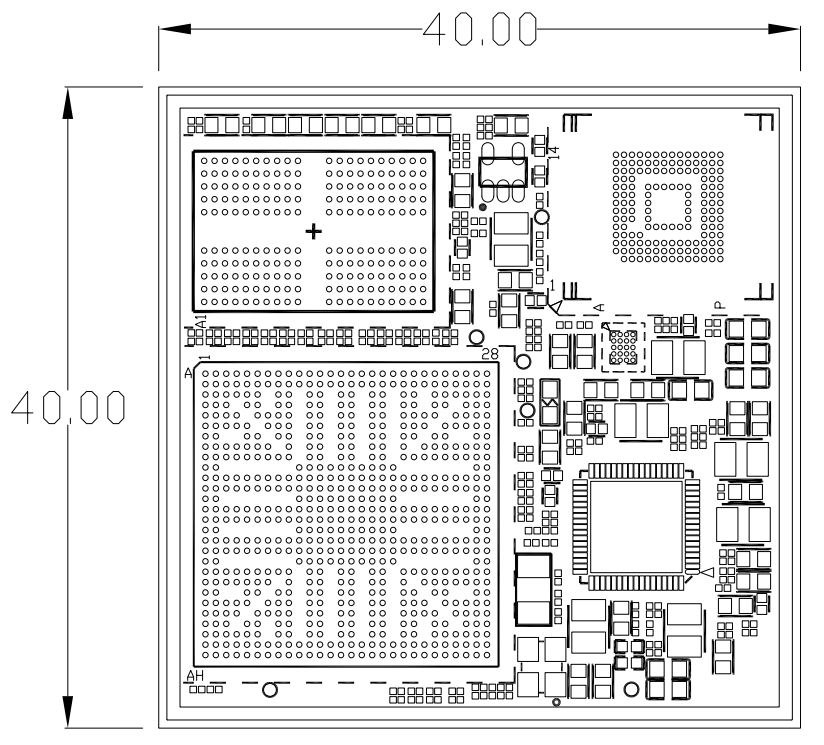

核心板尺寸图
核心板命名规则及可选配置
核心板型号 |
命名规则 |
|||
|---|---|---|---|---|
MYZR-RK3568-EK320 |
MYZR |
RK3568/RK3568J |
LB/EK |
320 |
明远智睿 |
MPU主控型号 |
LB【核心板】 |
核心板引脚数 |
|
RK3568 【商业级】 |
EK【开发板】 |
|||
RJ3568J【工业级】 |
||||
可选配置 |
||||
内存:2/4/8GByte LPDDR4X |
||||
存储:8/16/32/64GByte eMMC |
||||
例:核心板 MYZR-RK3568-LB320-8G-32G
开发板 MYZR-RK3568-EK320-8G-32G
|
||||
供电模式
功能 |
引脚标号 |
规格 |
说明 |
|||
|---|---|---|---|---|---|---|
最小 |
典型 |
最大 |
单位 |
|||
电源供电 |
J15 |
4.8 |
5 |
5.2 |
V |
底板供电 |
工作温度
参数 |
规格 |
说明 |
|||
|---|---|---|---|---|---|
最小 |
典型 |
最大 |
单位 |
||
商业级 |
0℃ |
25 |
80℃ |
℃ |
实测 0 至 80℃运行正常 |
工业级 |
-40℃ |
25 |
85℃ |
℃ |
实测-40 至 85℃运行正常 |
启动配置
支持:
eMMC启动
TF卡启动
USB烧录模式
BOOT配置方式参考原理图。
是否支持快启动及快启时间
项目 |
支持情况 |
时间 |
|---|---|---|
RK3568 |
支持 |
快启到安卓界面4S |
核心板/开发板功耗
类型 |
测试项目 |
|||
|---|---|---|---|---|
待机功耗 |
满载功耗 |
|||
MYZR-RK3568核心板 |
405mA |
2W |
767mA |
3.8W |
MYZR-RK3568开发板 |
430mA |
2.15W |
950mA |
4.7W |
注:上面数值为电流值(mA),电压为5.0V 满载为全核跑满 |
||||
核心板贴片/安装示意图
信号定义
Pin NO. |
Pin Name |
功能描述 |
管脚电压 |
|---|---|---|---|
1 |
A1 |
GND |
|
2 |
A2 |
GND |
|
3 |
A3 |
GND |
|
4 |
A4 |
GND |
|
5 |
A5 |
GND |
|
6 |
A6 |
GND |
|
7 |
A7 |
G28/GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u |
1V8 |
8 |
A8 |
GND |
|
9 |
A9 |
Y22/SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u/3V3 |
3V3 |
10 |
A10 |
H26/SDMMC0_D2/ARMJTAG_TCK/UART5_CTSn_M0/GPIO1_D7_u/3V3 |
3V3 |
11 |
A11 |
J23/SDMMC0_D3/ARMJTAG_TMS/UART5_RTSn_M0/GPIO2_A0_u/3V3 |
3V3 |
12 |
A12 |
E28/SDMMC1_D1/GMAC0_RXD3/UART6_TX_M0/GPIO2_A4_u |
1V8 |
13 |
A13 |
F26/I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d |
1V8 |
14 |
A14 |
M24/USB3_OTG0_VBUSDET |
3V3 |
15 |
A15 |
F25/I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d |
1V8 |
16 |
A16 |
D26/SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d |
1V8 |
17 |
A17 |
G23/I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d |
1V8 |
18 |
A18 |
AA11/PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d/3V3 |
3V3 |
19 |
A19 |
AD6/LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d/3V3 |
3V3 |
20 |
A20 |
U5/CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d |
1V8 |
21 |
A21 |
U4/CIF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d |
1V8 |
22 |
B1 |
L28/eDP_TX_D2P |
|
23 |
B2 |
M27/eDP_TX_D2N |
|
24 |
B3 |
GND |
|
25 |
B4 |
M25/eDP_TX_AUXN |
|
26 |
B5 |
L25/eDP_TX_AUXP |
|
27 |
B6 |
GND |
|
28 |
B7 |
GND |
|
29 |
B8 |
C28/SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u |
1V8 |
30 |
B9 |
GND |
|
31 |
B10 |
J24/SDMMC0_D1/UART2_RX_M1/UART6_RX_M1/PWM9_M1/GPIO1_D6_u/3V3 |
3V3 |
32 |
B11 |
B28/SDMMC1_D2/GMAC0_RXCLK/UART7_RX_M0/GPIO2_A5_u |
1V8 |
33 |
B12 |
GND |
|
34 |
B13 |
F24/I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d |
1V8 |
35 |
B14 |
H24/I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d |
1V8 |
36 |
B15 |
GND |
|
37 |
B16 |
L23/USB3_OTG0_ID |
3V3 |
38 |
B17 |
H23/I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d |
1V8 |
39 |
B18 |
AC8/LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d/3V3 |
3V3 |
40 |
B19 |
GND |
|
41 |
B20 |
AC4/LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d/3V3 |
3V3 |
42 |
B21 |
AB1/CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d |
1V8 |
43 |
C1 |
N27/eDP_TX_D3N |
|
44 |
C2 |
M28/eDP_TX_D3P |
|
45 |
C3 |
GND |
|
46 |
C4 |
K27/eDP_TX_D0N |
|
47 |
C5 |
J28/eDP_TX_D0P |
|
48 |
C6 |
GND |
|
49 |
C7 |
F28/GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u |
1V8 |
50 |
C8 |
GND |
|
51 |
C9 |
J25/SDMMC0_D0/UART2_TX_M1/UART6_TX_M1/PWM8_M1/GPIO1_D5_u/3V3 |
3V3 |
52 |
C10 |
GND |
|
53 |
C11 |
GND |
|
54 |
C12 |
F27/GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u |
1V8 |
55 |
C13 |
H25/I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d |
1V8 |
56 |
C14 |
E26/CLK32K_OUT1/UART8_RX_M0/SPI1_CS1_M0/GPIO2_C6_d |
1V8 |
57 |
C15 |
E25/SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u |
1V8 |
58 |
C16 |
AC5/CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d |
1V8 |
59 |
C17 |
AE2/LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d/3V3 |
3V3 |
60 |
C18 |
AC1/CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d |
1V8 |
61 |
C19 |
AD1/LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d/3V3 |
3V3 |
62 |
C20 |
GND |
|
63 |
C21 |
V1/I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d |
1V8 |
64 |
D1 |
U28/USB3_HOST1_SSRXP/SATA1_RXP/QSGMII_RXP_M0 |
|
65 |
D2 |
U27/USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0 |
|
66 |
D3 |
GND |
|
67 |
D4 |
K28/eDP_TX_D1P |
|
68 |
D5 |
L27/eDP_TX_D1N |
|
69 |
D6 |
GND |
|
70 |
D7 |
GND |
|
71 |
D8 |
D27/SDMMC1_CLK/GMAC0_TXCLK/UART9_TX_M0/GPIO2_B0_d |
1V8 |
72 |
D9 |
GND |
|
73 |
D10 |
H27/SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u/3V3 |
3V3 |
74 |
D11 |
A22/FSPI_CLK/FLASH_ALE/GPIO1_D0_d |
1V8 |
75 |
D12 |
E27/SDMMC1_D0/GMAC0_RXD2/UART6_RX_M0/GPIO2_A3_u |
1V8 |
76 |
D13 |
GND |
|
77 |
D14 |
AE8/PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d/3V3 |
3V3 |
78 |
D15 |
AD8/PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d3V3 |
3V3 |
79 |
D16 |
AC7/LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d/3V3 |
3V3 |
80 |
D17 |
V4/I2C4_SDA_M0/EBC_VCOM/GMAC1_RXER_M1/SPI3_MOSI_M0/I2S2_SDI_M1/GPIO4_B2_d |
1V8 |
81 |
D18 |
GND |
|
82 |
D19 |
U3/CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d |
1V8 |
83 |
D20 |
AE1/LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d/3V3 |
3V3 |
84 |
D21 |
AF1/LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d/3V3 |
3V3 |
85 |
E1 |
P28/USB3_OTG0_DM |
|
86 |
E2 |
P27/USB3_OTG0_DP |
|
87 |
E3 |
GND |
|
88 |
E4 |
V28/USB3_HOST1_SSTXP/SATA1_TXP/QSGMII_TXP_M0 |
|
89 |
E5 |
V27/USB3_HOST1_SSTXN/SATA1_TXN/QSGMII_TXN_M0 |
|
90 |
E6 |
GND |
|
91 |
E7 |
G27/GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u |
1V8 |
92 |
E8 |
GND |
|
93 |
E9 |
H28/SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d/3V3 |
3V3 |
94 |
E10 |
GND |
|
95 |
E11 |
核心板输出电源1.8V 200mA |
|
96 |
E12 |
C24/FSPI_D0/FLASH_RDY/GPIO1_D1_u |
1V8 |
97 |
E13 |
D24/SARADC_VIN2 |
1V8 |
98 |
E14 |
GND |
|
99 |
E15 |
D20/I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d/3V3 |
3V3 |
100 |
E16 |
G21/SARADC_VIN4 |
1V8 |
101 |
E17 |
G20/SARADC_VIN6 |
1V8 |
102 |
E18 |
AA7/LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d/3V3 |
3V3 |
103 |
E19 |
GND |
|
104 |
E20 |
AC2/PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d/3V3 |
3V3 |
105 |
E21 |
AC3/PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d/3V3 |
3V3 |
106 |
F1 |
R28/USB3_OTG0_SSRXP/SATA0_RXP |
|
107 |
F2 |
R27/USB3_OTG0_SSRXN/SATA0_RXN |
|
108 |
F3 |
GND |
|
109 |
F4 |
T28/USB3_OTG0_SSTXP/SATA0_TXP |
|
110 |
F5 |
T27/USB3_OTG0_SSTXN/SATA0_TXN |
|
111 |
F6 |
GND |
|
112 |
F7 |
GND |
|
113 |
F8 |
C27/SDMMC1_D3/GMAC0_TXD2/UART7_TX_M0/GPIO2_A6_u |
1V8 |
114 |
F9 |
GND |
|
115 |
F10 |
B27/SARADC_VIN0 |
1V8 |
116 |
F11 |
核心板输出电源1.8V 200mA |
|
117 |
F12 |
C23/FSPI_CS0n/FLASH_CS0n/GPIO1_D3_u |
1V8 |
118 |
F13 |
F22/SARADC_VIN5 |
1V8 |
119 |
F14 |
F18/I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d/3V3 |
3V3 |
120 |
F15 |
E20/I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d/3V3 |
3V3 |
121 |
F16 |
D18/I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u/3V3 |
3V3 |
122 |
F17 |
GND |
|
123 |
F18 |
AB8/LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDMMC2_D0_M1/GPIO3_A1_d/3V3 |
3V3 |
124 |
F19 |
V6/I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d |
1V8 |
125 |
F20 |
AA6/CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d |
1V8 |
126 |
F21 |
Y7/CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d |
1V8 |
127 |
G1 |
AH24/UART2_TX_M0/GPIO0_D1_u/3V3 |
3V3 |
128 |
G2 |
AG23/PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d/3V3 |
3V3 |
129 |
G3 |
AF23/PWM2_M0/NPUAVS/UART0_TX/MCU_JTAG_TDI/3V3 |
3V3 |
130 |
G4 |
AE24/GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d/3V3 |
3V3 |
131 |
G5 |
AE23/PWM4/VOP_PWM_M0/PCIE30X1_PERSTn_M0/MCU_JTAG_TRSTn/GPIO0_C3_d/3V3 |
3V3 |
132 |
G6 |
GND |
|
133 |
G7 |
P25/USB3_HOST1_DM |
|
134 |
G8 |
P24/USB3_HOST1_DP |
|
135 |
G9 |
GND |
|
136 |
G10 |
C26/SARADC_VIN1 |
1V8 |
137 |
G11 |
A27/FSPI_D3/FLASH_CS1n/GPIO1_D4_u |
1V8 |
138 |
G12 |
D23/FSPI_D1/FLASH_RDn/GPIO1_D2_u |
1V8 |
139 |
G13 |
E23/SARADC_VIN3 |
1V8 |
140 |
G14 |
A21/I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d/3V3 |
3V3 |
141 |
G15 |
F21/SARADC_VIN7 |
1V8 |
142 |
G16 |
E18/I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u/3V3 |
3V3 |
143 |
G17 |
AB9/GPIO4_D2_d/3V3 |
3V3 |
144 |
G18 |
AB5/CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d |
1V8 |
145 |
G19 |
V5/I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d |
1V8 |
146 |
G20 |
GND |
|
147 |
G21 |
AA5/CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d |
1V8 |
148 |
H1 |
AA25/PCIE30_REFCLKN_IN |
|
149 |
H2 |
Y25/PCIE30_REFCLKP_IN |
|
150 |
H3 |
GND |
|
151 |
H4 |
V24/PCIE20_REFCLKP |
|
152 |
H5 |
AD22/PWM1_M0/GPUAVS/UART0_RX/GPIO0_C0_d/3V3 |
3V3 |
153 |
H6 |
AC21/PWM6/SPI0_MISO_M0/PCIE30X2_WAKEn_M0/GPIO0_C5_d/3V3 |
3V3 |
154 |
H7 |
GND |
|
155 |
H19 |
AD7/LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d/3V3 |
3V3 |
156 |
H20 |
AD4/LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d/3V3 |
3V3 |
157 |
H21 |
Y5/CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d |
1V8 |
158 |
J1 |
Y27/PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1 |
|
159 |
J2 |
Y28/PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1 |
|
160 |
J3 |
GND |
|
161 |
J4 |
V25/PCIE20_REFCLKN |
|
162 |
J5 |
AC24/GPIO0_D6_d |
1V8 |
163 |
J6 |
核心板输入电源5V 1A |
|
164 |
J7 |
核心板输入电源5V 1A |
|
165 |
J19 |
AD2/LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d/3V3 |
3V3 |
166 |
J20 |
U2/CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d |
|
167 |
J21 |
Y2/CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d |
|
168 |
K1 |
W28/PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1 |
|
169 |
K2 |
W27/PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1 |
|
170 |
K3 |
||
171 |
K4 |
||
172 |
K5 |
AD20/PWM7_IR/SPI0_CS0_M0/PCIE30X2_PERSTn_M0/GPIO0_C6_d/3V3 |
|
173 |
K6 |
||
174 |
K7 |
AG24/I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u/3V3 |
|
175 |
K19 |
||
176 |
K20 |
AA3/CIF_D10/EBC_SDDO10/GMAC1_TXCLK_M1/PDM_CLK1_M1/GPIO4_A0_d |
|
177 |
K21 |
W2/ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d |
|
178 |
L1 |
AA27/PCIE30_TX0N |
|
179 |
L2 |
AA28/PCIE30_TX0P |
|
180 |
L3 |
||
181 |
L4 |
AE26/GPIO0_D3_d |
|
182 |
L5 |
核心板输入电源3.3V 2A |
|
183 |
L6 |
核心板输入电源3.3V 2A |
|
184 |
L7 |
AB20/I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u/3V3 |
|
185 |
L19 |
Y6/CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d |
|
186 |
L20 |
Y1/CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d |
|
187 |
L21 |
Y3/CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d |
|
188 |
M1 |
AB28/PCIE30_TX1P |
|
189 |
M2 |
AB27/PCIE30_TX1N |
|
190 |
M3 |
||
191 |
M4 |
AD21/PWM5/SPI0_CS1_M0/UART0_RTSn/GPIO0_C4_d/3V3 |
|
192 |
M5 |
核心板输入电源3.3V 2A |
|
193 |
M6 |
||
194 |
M7 |
||
195 |
M19 |
||
196 |
M20 |
V2/ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d |
|
197 |
M21 |
W1/CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d |
|
198 |
N1 |
AC28/PCIE30_RX0P |
|
199 |
N2 |
AC27/PCIE30_RX0N |
|
200 |
N3 |
||
201 |
N4 |
AD23/CLK32K_IN/CLK32K_OUT0/PCIE30X2_BUTTONRSTn/GPIO0_B0_u/3V3 |
|
202 |
N5 |
核心板输入电源3.3V 2A |
|
203 |
N6 |
||
204 |
N7 |
||
205 |
N19 |
Y4/CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d |
|
206 |
N20 |
V7/CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d |
|
207 |
N21 |
AA2/CIF_D11/EBC_SDDO11/GMAC1_RXD2_M1/PDM_SDI1_M1/GPIO4_A1_d |
|
208 |
P1 |
AD27/PCIE30_RX1N |
|
209 |
P2 |
AD28/PCIE30_RX1P |
|
210 |
P3 |
||
211 |
P4 |
AB23/GPIO0_D4_d |
|
212 |
P5 |
核心板输入电源3.3V 2A |
|
213 |
P6 |
||
214 |
P7 |
||
215 |
P19 |
||
216 |
P20 |
R2/USB2_HOST2_DP |
|
217 |
P21 |
R1/USB2_HOST2_DM |
|
218 |
R1 |
AD17/MIPI_DSI_TX1_D1P |
|
219 |
R2 |
AC17/MIPI_DSI_TX1_D1N |
|
220 |
R3 |
||
221 |
R4 |
AB21/I2C0_SDA/GPIO0_B2_u/3V3 |
|
222 |
R5 |
AA20/I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u/3V3 |
|
223 |
R6 |
AC20/UART2_RX_M0/3V3 |
|
224 |
R7 |
||
225 |
R19 |
||
226 |
R20 |
T2/USB2_HOST3_DP |
|
227 |
R21 |
T1/USB2_HOST3_DM |
|
228 |
T1 |
AD18/MIPI_DSI_TX1_D0P |
|
229 |
T2 |
AE18/MIPI_DSI_TX1_D0N |
|
230 |
T3 |
||
231 |
T4 |
AF24/I2C0_SCL/3V3 |
|
232 |
T5 |
AD25/GPIO0_D5_d |
|
233 |
T6 |
||
234 |
T7 |
AB18/HDMI_TX_HPDIN |
|
235 |
T19 |
AE3/LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d/3V3 |
|
236 |
T20 |
AA1/CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d |
|
237 |
T21 |
AG2/LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d/3V3 |
|
238 |
U1 |
AE15/MIPI_DSI_TX1_CLKN |
|
239 |
U2 |
AD15/MIPI_DSI_TX1_CLKP |
|
240 |
U3 |
||
241 |
AA1 |
AH25/HDMITX_CEC_M1/PWM0_M1/UART0_CTSN/GPIO0_C7_d/3V3 |
|
242 |
AA2 |
AH26/PWM0_M0/CPUAVS/GPIO0_B7_d/3V3 |
|
243 |
AA3 |
AH17/MIPI_DSI_TX0_D0P/LVDS_TX0_D0P |
|
244 |
AA4 |
AG16/MIPI_DSI_TX0_D1N/LVDS_TX0_D1N |
|
245 |
AA5 |
AG15/MIPI_DSI_TX0_CLKN/LVDS_TX0_CLKN |
|
246 |
AA6 |
AG13/MIPI_DSI_TX0_D3N/LVDS_TX0_D3N |
|
247 |
AA7 |
AG14/MIPI_DSI_TX0_D2N/LVDS_TX0_D2N |
|
248 |
AA8 |
AG19/HDMI_TX_CLKN |
|
249 |
AA9 |
AH20/HDMI_TX_D0N |
|
250 |
AA10 |
AG21/HDMI_TX_D1P |
|
251 |
AA11 |
AG22/HDMI_TX_D2P |
|
252 |
AA12 |
AE11/MIPI_CSI_RX_D2P |
|
253 |
AA13 |
AD9/MIPI_CSI_RX_D3P |
|
254 |
AA14 |
AH12/MIPI_CSI_RX_D0N |
|
255 |
AA15 |
AH11/MIPI_CSI_RX_D1N |
|
256 |
AA16 |
AH10/MIPI_CSI_RX_CLK0N |
|
257 |
AA17 |
AG9/MIPI_CSI_RX_CLK1P |
|
258 |
AA18 |
AG8/HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u/3V3 |
|
259 |
AA19 |
AH7/EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d/3V3 |
|
260 |
AA20 |
AH5/LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d/3V3 |
|
261 |
AA21 |
AH3/LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDMMC2_CMD_M1/GPIO3_A5_d/3V3 |
|
262 |
U4 |
||
263 |
U5 |
核心板输出电源3.3V 1A |
|
264 |
U6 |
||
265 |
U7 |
||
266 |
U19 |
AE5/LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d/3V3 |
|
267 |
U20 |
AF4/LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d/3V3 |
|
268 |
U21 |
AG3/LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDMMC2_CLK_M1/GPIO3_A6_d/3V3 |
|
269 |
V1 |
AC14/MIPI_DSI_TX1_D2N |
|
270 |
V2 |
AD14/MIPI_DSI_TX1_D2P |
|
271 |
V3 |
||
272 |
V4 |
AG26/TSADC_SHUT_M0/TSADC_SHUT_ORG/GPIO0_A1_z/3V3 |
|
273 |
V5 |
核心板输入电源5V 1A |
|
274 |
V6 |
AF25/SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d/3V3 |
|
275 |
V7 |
AC22/I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u/3V3 |
|
276 |
V19 |
AF6/LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d/3V3 |
|
277 |
V20 |
AF5/LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d/3V3 |
|
278 |
V21 |
AF2/LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d/3V3 |
|
279 |
W1 |
AE12/MIPI_DSI_TX1_D3N |
|
280 |
W2 |
AD12/MIPI_DSI_TX1_D3P |
|
281 |
W3 |
||
282 |
W4 |
||
283 |
W5 |
||
284 |
W6 |
||
285 |
W7 |
||
286 |
W8 |
||
287 |
W9 |
||
288 |
W10 |
||
289 |
W11 |
||
290 |
W12 |
||
291 |
W13 |
||
292 |
W14 |
||
293 |
W15 |
||
294 |
W16 |
||
295 |
W17 |
||
296 |
W18 |
AF8/PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d/3V3 |
|
297 |
W19 |
AG6/LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d/3V3 |
|
298 |
W20 |
AG4/LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d/3V3 |
|
299 |
W21 |
AG1/LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d/3V3 |
|
300 |
Y1 |
AH27/RESETn/3V3 |
|
301 |
Y2 |
AG27/REFCLK_OUT/GPIO0_A0_d/3V3 |
|
302 |
Y3 |
AG17/MIPI_DSI_TX0_D0N/LVDS_TX0_D0N |
|
303 |
Y4 |
AH16/MIPI_DSI_TX0_D1P/LVDS_TX0_D1P |
|
304 |
Y5 |
AH15/MIPI_DSI_TX0_CLKP/LVDS_TX0_CLKP |
|
305 |
Y6 |
AH13/MIPI_DSI_TX0_D3P/LVDS_TX0_D3P |
|
306 |
Y7 |
AH14/MIPI_DSI_TX0_D2P/LVDS_TX0_D2P |
|
307 |
Y8 |
AH19/HDMI_TX_CLKP |
|
308 |
Y9 |
AG20/HDMI_TX_D0P |
|
309 |
Y10 |
AH21/HDMI_TX_D1N |
|
310 |
Y11 |
AH22/HDMI_TX_D2N |
|
311 |
Y12 |
AD11/MIPI_CSI_RX_D2N |
|
312 |
Y13 |
AE9/MIPI_CSI_RX_D3N |
|
313 |
Y14 |
AG12/MIPI_CSI_RX_D0P |
|
314 |
Y15 |
AG11/MIPI_CSI_RX_D1P |
|
315 |
Y16 |
AG10/MIPI_CSI_RX_CLK0P |
|
316 |
Y17 |
AH9/MIPI_CSI_RX_CLK1N |
|
317 |
Y18 |
AG7/HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u/3V3 |
|
318 |
Y19 |
AH6/HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u/3V3 |
|
319 |
Y20 |
AH4/LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d/3V3 |
|
320 |
Y21 |
AH2/LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d/3V3 |
备注
所有IO电平、复用关系及默认功能以原理图和芯片手册为准。
接口资源
注:表中参数为硬件设计或 CPU 理论值
接口规格 |
最大可配置接口数 |
描述 |
|
|---|---|---|---|
通迅接口 |
Ethemet |
2 |
2路10/100/1000Mbps以太网,支持两个相同的以太网控制器 |
USB2.0 |
2 |
2路USB2.0 HOST |
|
USB3.0 |
2 |
1个USB3.0 OTG控制器,1个USB3.0 HOST控制器 |
|
UART |
10 |
最大支持10个UART接口 |
|
PCIE3.0 |
2 |
一个PCIe3.0 x2 Lane PHY,支持PCIe3.0 x2 Lane Dual Mode和PCIe3.0 x1 Lane RC Mode |
|
PCIE2.0 |
1 |
一个x1 Lane PCIe2.0 RC Mode控制器,只支持RC(Root Complex)模式 |
|
SATA |
3 |
3路SATA3.0控制器 |
|
SPI |
4 |
4路SPI控制器 |
|
12C |
6 |
最大支持6路I2C接口 |
|
I3C |
/ |
/ |
|
CAN |
3 |
支持3条CAN总线 |
|
PWM |
16 |
4个独立的PWM控制器,每个控制器有4个通道,最多可以有16个PWM通道 |
|
ADC |
8 |
一个SARADC控制器,可提供8路SARADC输入 |
|
I2S |
4 |
最大支持4路I2S接口 |
|
外部存储接口 |
SDIO |
3 |
3个SDMMC控制器,均可支持SD V3.01以及MMC V4.51协议 |
多媒体 |
HDMI_TX |
1 |
支持HDMI1.4和HDMI2.0操作的单物理层PHY,最大输出分辨率可达4096X2160@60Hz |
HDMI_RX |
/ |
/ |
|
CSI_MIPI |
1 |
支持1路4 lan的CSI_MIPI接口,支持MIPI V1.2版本,有两对时钟 |
|
DSI_MIPI |
2 |
支持2路4 lan的DSI_MIPI接口,最大输出分辨率可达1920X1080@60Hz |
|
eDP |
1 |
支持1路eDP 1.3接口,最大输出分辨率可达2560X1600@60Hz |
|
LVDS |
2 |
支持2路LVDS接口,最大输出分辨率可达1280X800@60Hz |
|
RGB |
1 |
支持1路RGB接口,最大输出分辨率可达1920X1080@60Hz |
|
linux系统版本 |
支持Linux 4.19 和Linux 5.10 内核版本 |
||
安卓系统版本 |
安卓11 |
||
linux文件系统支持 |
buildroot ubuntu20 ubuntu22 debian10 debian11 |
||
界 面 |
QT5.15 |
||
开发板介绍

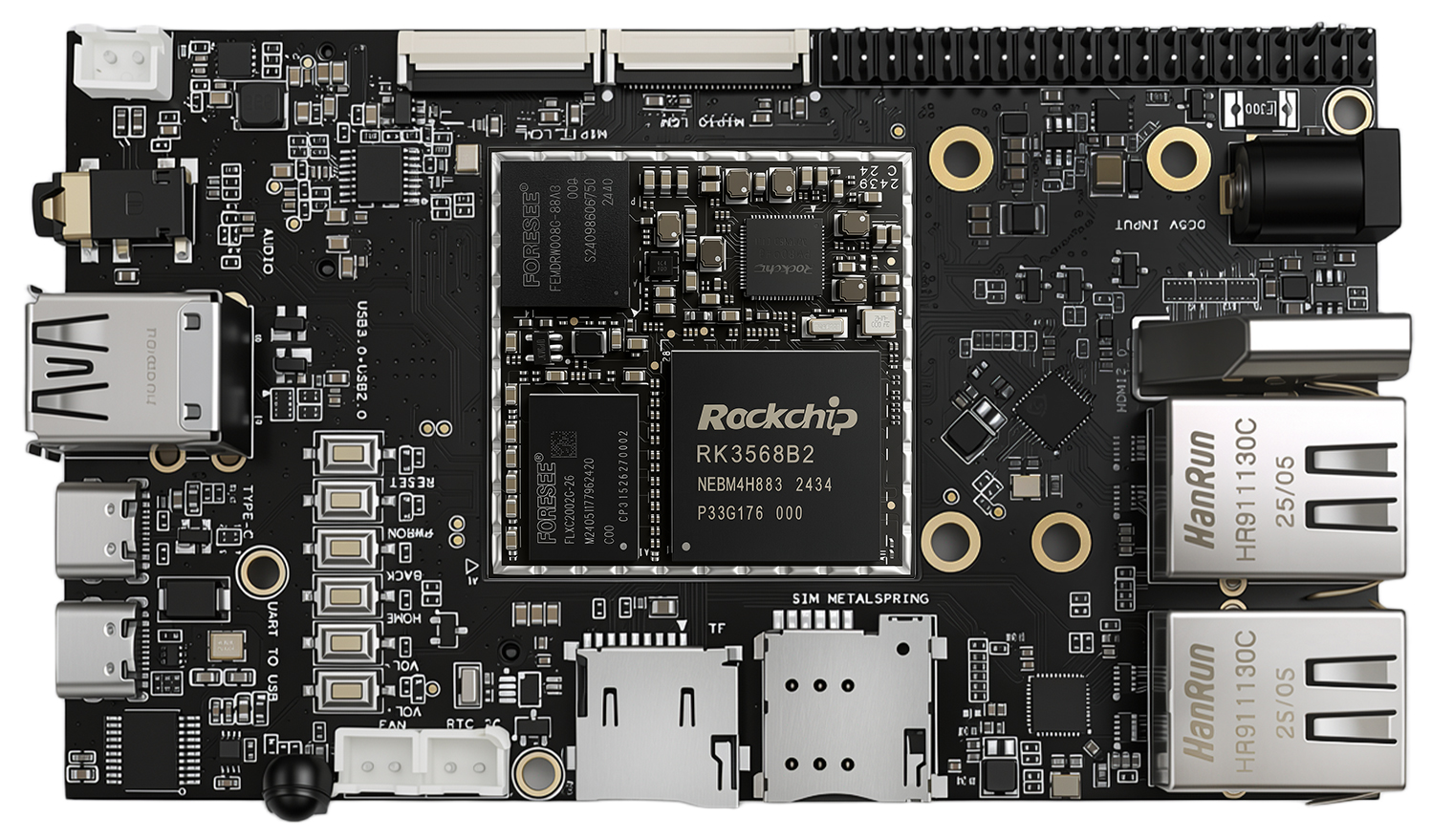

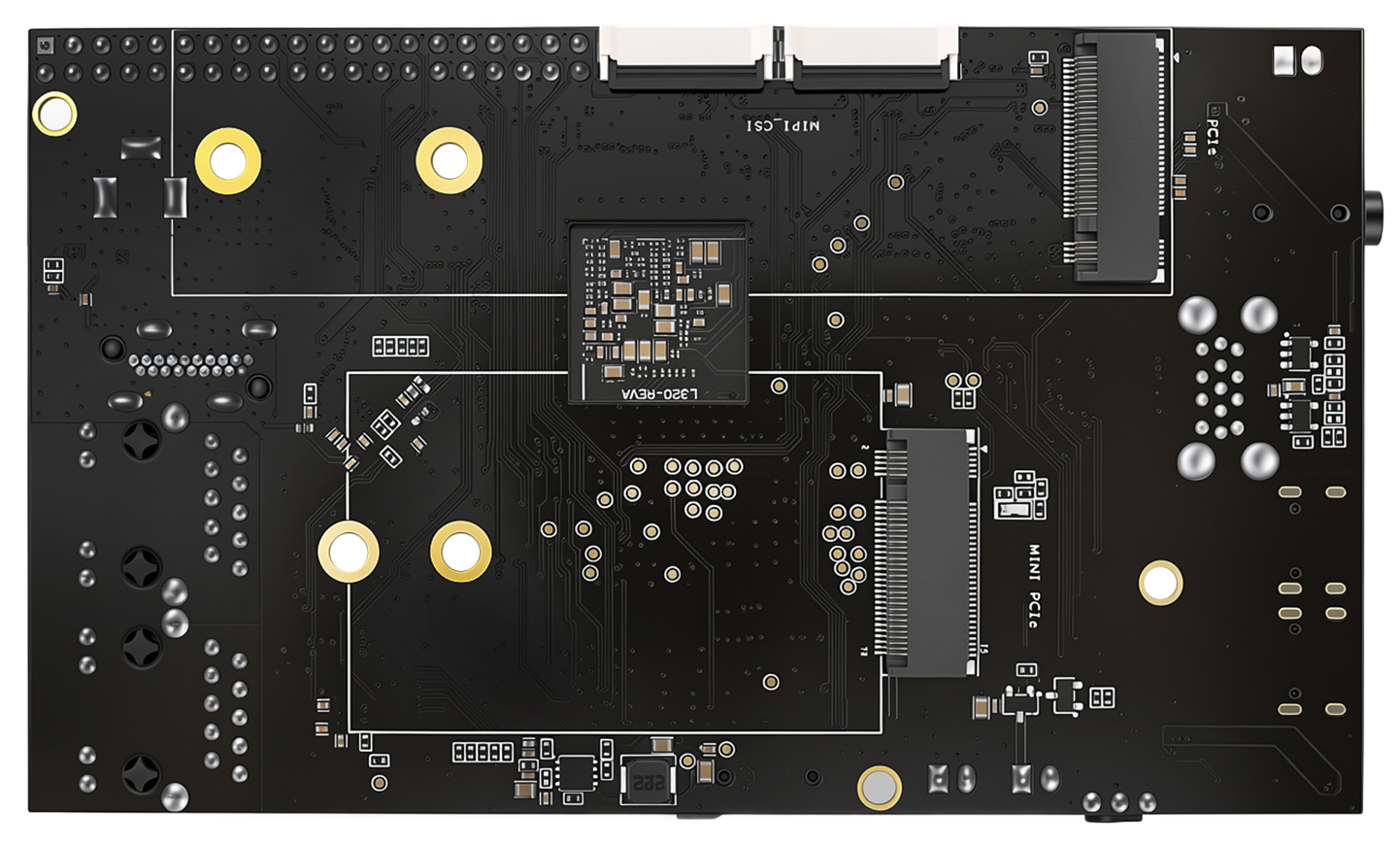

开发板正反图片

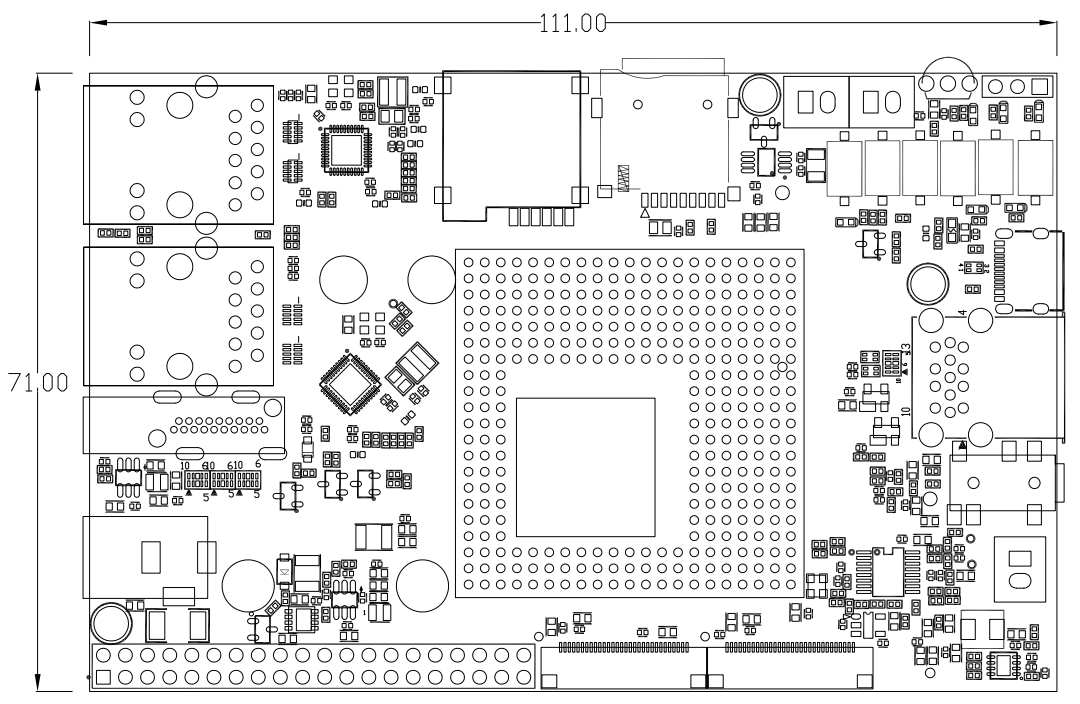

开发板尺寸机械图

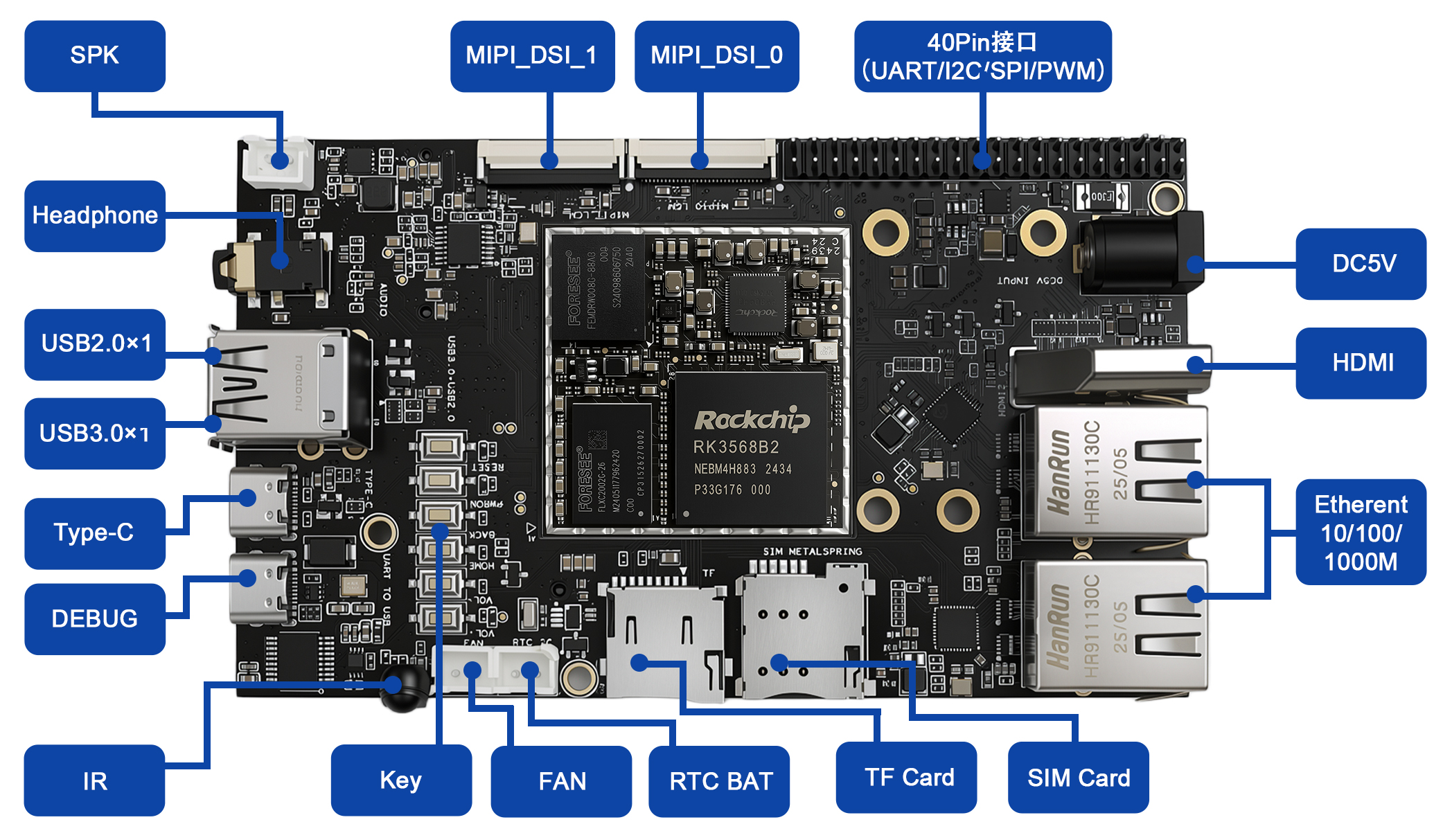

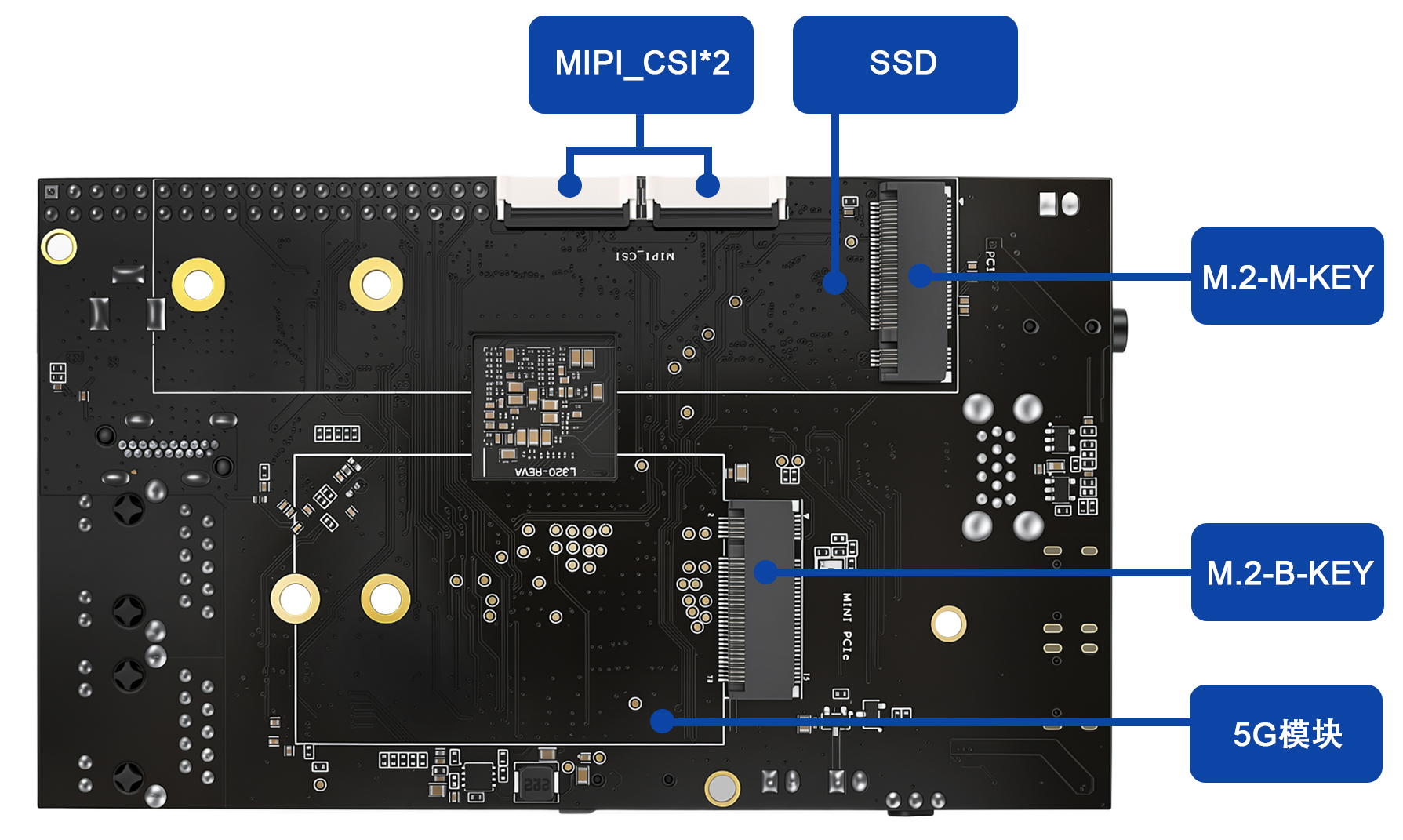

开发板接口图
开发板基础参数
序号 |
项目 |
规格 |
|---|---|---|
1 |
型号 |
MYZR-RK3568-EK320 |
2 |
PCB尺寸 |
120.7X71mm |
3 |
PCB层数 |
6层 |
4 |
PCB厚度 |
1.6mm |
5 |
PCB颜色 |
黑色 |
6 |
核心板接口 |
LGA 320PIN |
开发板标配及可选配件
型号 |
开发板标配 |
|
|---|---|---|
MYZR-RK3568-EK320 |
开发板【核心板已含】×1 |
超五类以太网 长1m×1 |
5V电源适配器×1 |
USB烧录线×1 |
|
TTL串口模块【赠品】×1 |
杜邦线x1 |
|
选 配 |
||
8寸MIPI触摸屏【800*1280竖屏】,OV8858摄像头【800万像素定焦】 |
||
开发板搭配MYZR-SSD2351-CB112核心板使用,集成开发调试所需的全部常用接口,方便用户进行系统开发与功能验证。
开发板资源
序号 |
接口 |
功能 |
接口形式 |
丝印 |
|---|---|---|---|---|
1 |
输入电源 |
DC电源5V/3A |
DC-005 直插电源座 |
J15 |
2 |
Type-C |
系统升级OTG、调试串口 |
Type-C |
U4、con4 |
3 |
Ethernet |
RGMII 10/100/1000Mbps Ethernet |
RJ45 |
U5、U9 |
4 |
40pin |
功能复用管脚 |
2.54排针 |
J14 |
5 |
TF |
TF卡 |
标准TF卡自弹式卡座 |
J12 |
6 |
SIM |
SIM卡 |
贴片自弹 SIM 座 |
J8 |
7 |
USB |
USB2.0、USB3.0 |
双层直插USB座 |
J1 |
8 |
LCM |
LCM MIPI |
30P 0.5mm 卧式 FPC 插座 |
J5、J6 |
9 |
CSI |
CSI MIPI |
24P 0.5mm 卧式 FPC 插座 |
J3、J4 |
10 |
HDMI |
HDMI2.0 TX |
侧插 HDMI-A 母座 |
J2 |
11 |
PCIE |
PCIE3.0 NVMe 协议的固态硬盘 |
67P M-Key M.2 SSD 连接器 |
J7 |
12 |
USB |
USB2.0 5G Module RM500U-CN |
67P B-Key M.2 卧式连接器 |
U19 |
13 |
红外接收头 |
IR Receiver |
DIP-3 插件红外接收头 HS0038B |
IR1 |
14 |
喇叭接口 |
SPK OUT |
2P 2.54mm 直插 XH 白色针座 |
J10 |
15 |
风扇接口 |
PWM调速风扇 |
2P 2.54mm 直插 XH 白色针座 |
J11 |
16 |
音频接口 |
耳机 / 麦克风二合一音频 |
贴片式 PJ-342S2 耳机座 |
P1 |
17 |
RTC电池接口 |
外置RTC备用电池接口 |
2P 2.54mm 直插 XH 白色针座 |
J13 |
18 |
PWRON |
控制主板休眠 |
贴片 SB2 按键开关 |
PWRON1 |
19 |
Reset按键 |
复位 |
贴片 SB2 按键开关 |
RESET1 |
开发板各模块电路设计说明
1. 电源电路
采用5V DC输入,通过PMIC产生:
VDD_CPU
VDD_LOGIC
VCC_IO
DDR电源
2. 启动配置电路
通过BOOT配置电阻设置启动模式。
3. 复位电路
提供独立RESET按键。
4. 存储电路
支持:
eMMC
TF Card
5. 网络电路
千兆以太网PHY设计。
6. 显示电路
支持: HDMI
MIPI DSI
LVDS
