测试指导
网口测试
网口1
接口丝印：U9
系统接口：eth0
测试说明：采用开发板向PC发送ICMP报文的方式进行测试
测试操作
1.配置电脑有线网卡IP为 192.168.137.99
2.使用网线连接开发板网口和电脑的网口
3.查看开发板网口1信息，输入指令如下：
ifconfig eth0
4.配置网口1的IPV4 IP，输入指令如下：
ifconfig eth0 192.168.137.18 netmask 255.255.255.0
5.再次查看开发板网口1信息，确认 IPv4 地址是否成功配置，如未成功配置请从步骤4开始重新执行操作，输入指令如下：
ifconfig eth0
6.输入指令如下进行验证网口1：
ping -I eth0 192.168.137.99 -c 3
“0% packet loss”表示测试通过
网口2
接口丝印：U5
系统接口：eth1
测试说明：采用开发板向PC发送ICMP报文的方式进行测试
测试操作
1.配置电脑有线网卡IP为 192.168.137.99
2.使用网线连接开发板网口和电脑的网口
3.查看开发板网口2信息，输入指令如下：
ifconfig eth1
4.配置网口2的IPV4 IP，输入指令如下：
ifconfig eth1 192.168.137.22 netmask 255.255.255.0
5.再次查看开发板网口2信息，确认 IPv4 地址是否成功配置，如未成功配置请从步骤4开始重新执行操作，输入指令如下：
ifconfig eth1
6.输入指令如下进行验证网口2：
ping -I eth1 192.168.137.99 -c 3
“0% packet loss”表示测试通过
USB测试
接口丝印：J1
测试说明：采用插拔USB存储设备（U盘）的方式进行测试
测试操作

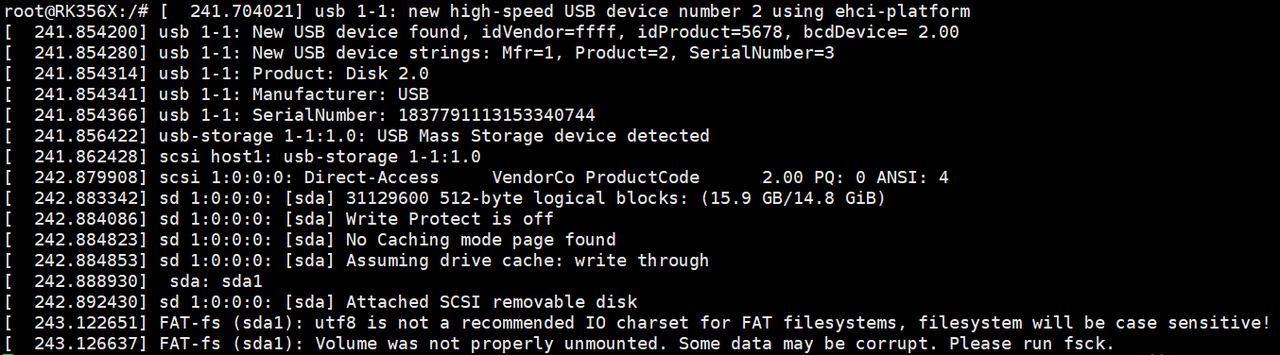

1.将U盘插入底板USB接口，系统会输出类似如下信息
2.将U盘从底板拔出，系统会输出类似如下信息
SD接口测试
接口丝印：J12
测试说明：采用插拔TF卡的方式进行测试
测试操作

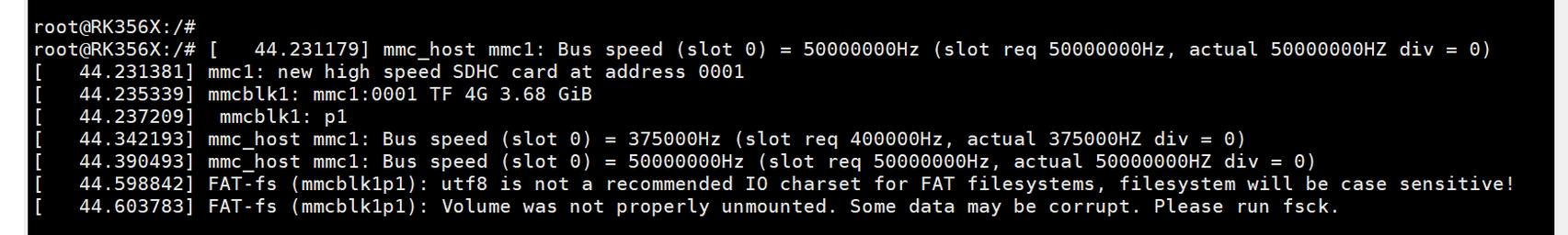

1.将TF卡安装到SD接口，开发板会输出如下信息：
2.将TF拔出，输出信息如下：
音频播放测试
接口丝印：P1
测试说明：播放音频文件验证开发板的音频播放功能
测试操作
1.把耳机或者喇叭接入丝印对应的接口
2.输入指令如下进行测试：
aplay ./mytest.wav
耳机或者喇叭有声音输出表示音频播放测试通过
录音测试
接口丝印：P1
测试说明：录制并播放录音文件进行测试
测试操作
1.把带MIC的耳机插入丝印对应的接口
2.输入如下指令进行4秒的录音：
arecord -d 4 -f S16_LE record.wav
3.播放录制的音频文件，输入如下指令：
aplay record.wav
耳机有录制声音输出表示录音测试通过
5G模块接口测试
接口丝印：J8、U19
测试说明：5G连接成功后，开发板向外网发送ICMP报文来验证连接正常
测试操作
1.开发板断电，接上5G模块，接上天线并插入SIM卡后启动开发板
2.拨号，输入指令如下：
./quectel-CM &
3.获取ip，输入指令如下：
udhcpc -i usb0
4.上网测试，输入指令如下：
ping -I usb0 www.baidu.com -c 3
“0% packet loss”表示5G模块可以上网
M.2接口测试
接口丝印：J7
测试说明：挂载硬盘后查看挂载情况
测试操作
1.开发板断电，接上M.2接口硬盘后启动开发板
2.创建挂载点并挂载硬盘，输入指令如下：
mkdir /nvme
mount /dev/nvme0n1p1 /nvme/
3.查看挂载情况，输入指令如下：
df -h
4.挂载成功可获取如下类似输出信息：
/dev/nvme0n1p1 499M 10M 490M 2% /nvme
5.卸载硬盘，输入指令如下：
umount /nvme
uart测试
接口丝印：J14
测试说明：采用uart自发自收的方式进行测试
测试操作
1.短接J14-33(UART3_TX_M1)和J14-35(UART3_RX_M1)引脚
2.输入指令如下进行收发测试：
./serial_test.out /dev/ttyS3 "myzr"
执行测试指令后输出如上类似信息表示uart测试通过，按下’Ctrl + C’退出
SPI接口测试
接口丝印：J14
测试说明：采用spi自发自收的方式进行测试
测试操作
1.短接J14-19(HDMIRX_INT_L_GPIO4_C3)和J14-21(UART9_TX_M1)引脚
2.输入指令如下进行收发测试：
./spidev_test -D /dev/spidev3.0
执行测试指令后输出如上类似信息表示spi测试通过
红外测试
接口丝印：IR1
测试说明：通过接收红外信息，打印出相应数据
测试操作
1.准备一个红外遥控器，或手机的红外遥控app
2.打开相关打印开关，输入指令如下：
echo 1 > /sys/module/rockchip_pwm_remotectl/parameters/code_print
echo 1 > /sys/module/rockchip_pwm_remotectl/parameters/dbg_level
3.使用遥控器对准红外接口按下任意按钮
4.开发板看到返回相关按钮信息即为成功接收到
显示屏
接口丝印：J2
测试说明：查看开发板上电启动显示屏是否正常显示
测试操作
1.将一个HDMI接口的屏幕和开发板上的HDMI接口连接，启动开发板
显示屏正常显示表示测试通过
